Marke	Laserliner
Modell	MasterPlane-Laser 3G Plus
Produkttyp	Rotationslaser 3 Ebenen
Abmessungen (L x H x B)	140 x 130 x 85 mm
Gewicht (mit Akku)	636 g
Stromversorgung	Li-Ion-Akku 7,4 V / 2,6 Ah / 19,24 Wh ; Ladegerät 5 V/DC / 2 A
Betriebsdauer	Ca. 5 h (3 Ebenen), 10 h (2 Ebenen), 17 h (1 Ebene)
Ladezeit	Ca. 4 h
Laserklasse	2 / < 1 mW, 515 nm (grün)
Genauigkeit	± 0,2 mm/m
Selbstnivellierbereich	± 3,5°
Sichtweite	55 m (typisch) ; 60 m mit Empfänger
Stativgewinde	1/4" (unten) ; 5/8" (Wandhalterung)
Schutzart	IP64
Betriebstemperatur	0 °C bis 50 °C
Lagertemperatur	-10 °C bis 70 °C
Hauptfunktionen	Projektion eines waagerechten Kreises und zweier senkrechter Kreise; Laser-Kreuz oben/unten für Lot; Neigungsmodus; manueller Empfängermodus; Anti-Drift-System (ADS); PowerGreen+ Technologie (grüner Laser 6x heller)
Wartung und Reinigung	Mit leicht feuchtem Tuch reinigen; Lösungsmittel und Scheuermittel vermeiden. Trocken lagern. Regelmäßig prüfen und kalibrieren (empfohlen: einmal jährlich).
Sicherheit	Laserklasse 2: Nicht in den Strahl blicken; reflektierende Oberflächen vermeiden; Warnschilder in öffentlichen Bereichen verwenden.
Ersatzteile und Reparaturfähigkeit	Wenden Sie sich für Einstellungen oder Reparaturen an den Händler oder den Kundendienst UMAREX-LASERLINER. Kalibrierung durch den Hersteller empfohlen.

Häufig gestellte Fragen - MasterPlane-Laser 3G Plus Laserliner

Wie aktiviere ich das Anti-Drift-System (ADS)?

Nach dem Einschalten und Nivellieren drücken Sie die Neigungstaste (6). Die Neigungs-LED blinkt schnell, um anzuzeigen, dass das ADS aktiv ist. Das System überwacht ständig die Position des Lasers und schaltet ihn bei Bewegung aus, um Messfehler zu vermeiden.

Was tun, wenn die Laserlinien blinken?

Ein kontinuierliches Blinken bedeutet, dass sich das Gerät außerhalb des Selbstnivellierbereichs (±3,5°) befindet. Stellen Sie es auf eine ebene Fläche. Wenn das Blinken nach dem Einschalten 30 Sekunden lang schnell ist, handelt es sich um die ADS-Einstellphase, danach blinkt die Neigungs-LED schnell im aktivierten Modus.

Wie verwende ich den Neigungsmodus?

Um auf geneigten Ebenen zu arbeiten, lösen Sie nicht die Transportsicherung. Schieben Sie den Schiebeschalter (2) nach rechts. Halten Sie die Auswahltaste (7) gedrückt, um den Laser einzuschalten, drücken Sie dann erneut, um die Linien auszuwählen. Der Laser gleicht nicht mehr automatisch aus und die Linien blinken alle 5 Sekunden kurz.

Wie überprüfe ich die Kalibrierung?

Stellen Sie das Gerät zwischen zwei Wänden im Abstand von mindestens 5 m auf. Markieren Sie Punkt A1 an einer Wand. Drehen Sie das Gerät um 180° und markieren Sie A2. Bringen Sie das Gerät in Höhe von A1 näher an die Wand, drehen Sie es erneut um 180° und markieren Sie A3. Wenn der Abstand zwischen A2 und A3 0,2 mm/m überschreitet, ist eine Einstellung erforderlich. Wenden Sie sich an den Kundendienst.

Was ist der Unterschied zwischen dem grünen Laser und einem klassischen roten Laser?

Der grüne Laser (515 nm) ist etwa 6-mal heller als ein standardmäßiger roter Laser (630-660 nm). Dank der PowerGreen+ Technologie bietet er eine bessere Sichtbarkeit über große Entfernungen, auf dunklen Oberflächen und bei Tageslicht.

Wie lade ich den Akku auf?

Verwenden Sie nur das mitgelieferte Ladegerät. Schließen Sie es an das Gerät und an das Stromnetz an. Die LED des Akkupacks leuchtet während des Ladevorgangs rot und wechselt nach vollständiger Ladung auf blau. Nicht in feuchter Umgebung laden.

Kann ich den Laser mit einem Empfänger verwenden?

Ja, aktivieren Sie den manuellen Empfängermodus durch Drücken der Taste 9. Die Linien werden dunkler, pulsieren aber mit hoher Frequenz, um vom Laserempfänger GRX (optional) erkannt zu werden. Die Reichweite kann bis zu 60 m betragen.

Wie transportiere ich den Laser sicher?

Schalten Sie den Laser vor dem Transport aus, indem Sie den Schiebeschalter (2) nach rechts schieben, um das Pendel zu blockieren. Verwenden Sie die integrierte Transportsicherung, um mechanische Schäden zu vermeiden.

Was bedeutet eine dauerhaft leuchtende Neigungs-LED?

Dies zeigt an, dass das ADS eine Bewegung oder einen Verlust der Höhenreferenz erkannt hat. Der Laser hat sich ausgeschaltet, um einen Messfehler zu vermeiden. Drücken Sie einmal die Neigungstaste, um den Laser zu reaktivieren und fortzufahren.

Wie reinige und warte ich das Gerät?

Verwenden Sie ein leicht feuchtes Tuch zur Reinigung der Oberflächen. Keine Chemikalien, Lösungsmittel oder Scheuermittel verwenden. Bei längerer Lagerung den Akku entfernen und das Gerät an einem trockenen Ort aufbewahren. Eine jährliche Kalibrierung wird empfohlen.

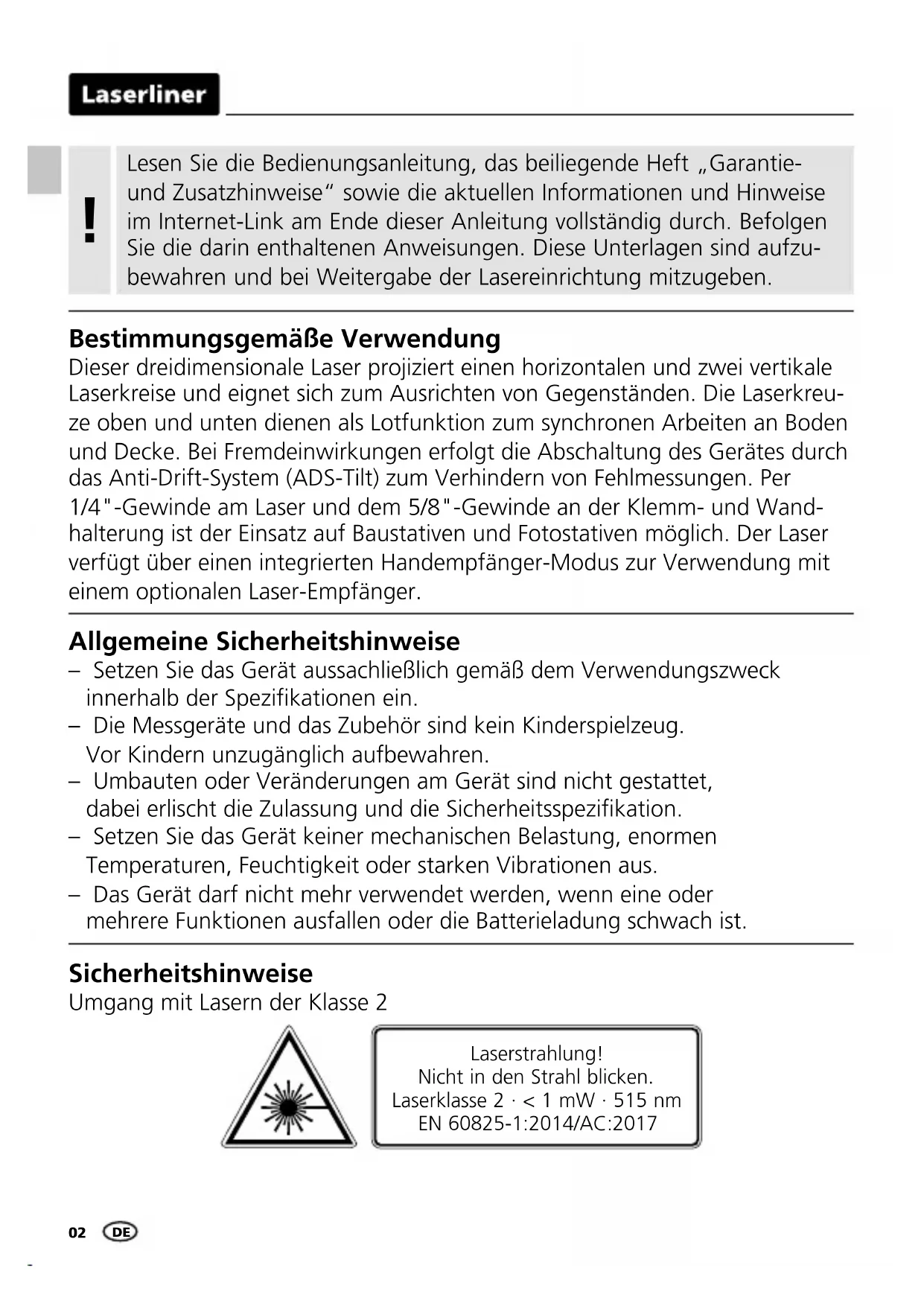

BEDIENUNGSANLEITUNG MasterPlane-Laser 3G Plus Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen sind aufzu-bewahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Bestimmungsgemäße Verwendung

Dieser dreidimensionale Laser projiziert einen horizontalen und zwei vertikale Laserkreise und eignet sich zum Ausrichten von Gegenständen. Die Laserkreuze oben und unten dienen als Lotfunktion zum synchronen Arbeiten an Boden und Decke. Bei Fremdeinwirkungen erfolgt die Abschaltung des Gerätes durch das Anti-Drift-System (ADS-Tilt) zum Verhindern von Fehlmessungen. Per 1/4"-Gewinde am Laser und dem 5/8"-Gewinde an der Klemm- und Wandhalterung ist der Einsatz auf Baustativen und Fotostativen möglich. Der Laser verfügt über einen integrierten Handempfänger-Modus zur Verwendung mit einem optionalen Laser-Empfänger.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät aussachließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  – Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung! Nicht in den Strahl blicken. Laserklasse 2 · < 1 mW · 515 nm EN 60825-1:2014/AC:2017

– Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
- Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
- Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
- Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
- Gut reflektierende, spiegelnde oder glänzende Flächen sind während des Betriebes von Lasereinrichtungen abzudecken.
- In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.
• Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.

Besondere Produkteigenschaften und Funktionen

Automatische Ausrichtung des Gerätes durch ein magnetisch gedämpftes Pendelsystem. Das Gerät wird in Grundstellung gebracht und richtet sich selbständig aus.

Transport LOCK: Eine Pendelarretierung schützt das Gerät beim Transport.

Mit der GRX-READY-Technologie können Linienlaser auch bei ungünstigen Lichtverhältnissen verwendet werden. Die Laser-linien pulsieren dann mit einer hohen Frequenz und werden durch spezielle Laserempfänger auf große Entfernungen erkannt.

Das Anti-Drift-System (ADS) verhindert Fehlmessungen. Das Funktionsprinzip: Der Laser wird 30 Sekunden nach dem Aktivieren des ADS permanent auf eine korrekte Ausrichtung überprüft. Wird das Gerät durch äußere Einwirkungen bewegt oder verliert der Laser seine Höhenreferenz, bleibt der Laser stehen. Zusätzlich blinkt der Laser und die Tilt-LED leuchtet permanent. Um weiterarbeiten zu können, die Tilt-Taste erneut drücken oder das Gerät aus- und einschalten. Fehlmessungen werden so einfach und sicher verhindert.

Das ADS ist nach dem Einschalten nicht aktiv. Um das eingerichtete Gerät vor Lageveränderungen durch Fremdeinwirkung zu schützen, muss das ADS durch Drücken der Tilt-Taste aktiviert werden. Die ADS-Funktion wird durch Blinken der Tilt-LED angezeigt, siehe Schaubild unten.

Das ADS schaltet erst 30 Sek. nach vollständiger Nivellierung des Lasers die Überwachung scharf (Einrichtphase). Blinken der Tilt-LED im Sekundentakt während der Einrichtungsphase, schnelles Blinken, wenn ADS aktiv ist.

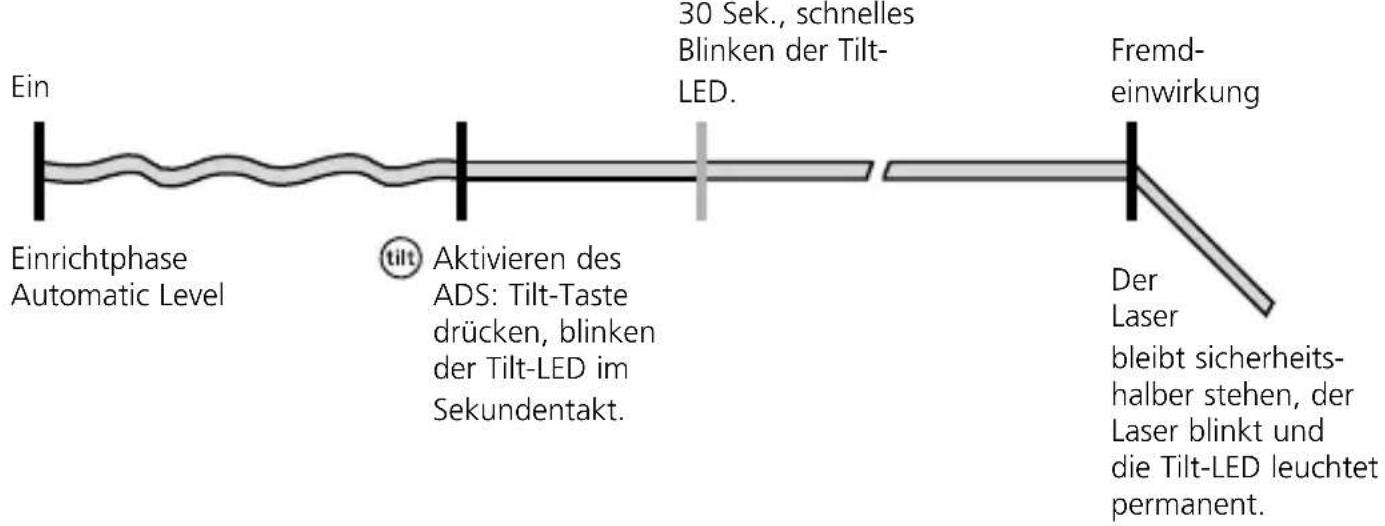

Funktionsweise ADS

Grüne Lasertechnologie

Ca. 6-mal heller als ein typischer, roter Laser mit 630 - 660 nm

Geräte mit der Technologie PowerGreen+ verfügen über sehr helle, grüne Hochleistungsdiven, die eine hervorragende Sichtbarkeit der Laserlinien auf große Entfernungen, dunklen Oberflächen und bei hellem Umgebungslicht ermöglichen.

Anzahl und Anordnung der Laser

H = horizontale Laser

V = vertikale Laser

S = Neigungsfunktion

1 Handhabung Lithium-Ionen Akku

• Das Netz-/Ladegerät nur innerhalb geschlossener Räume verwenden, weder Feuchtigkeit noch Regen aussetzen, da ansonsten die Gefahr eines elektrischen Stromschlages besteht.
  – Vor Einsatz des Gerätes Akku voll aufladen.

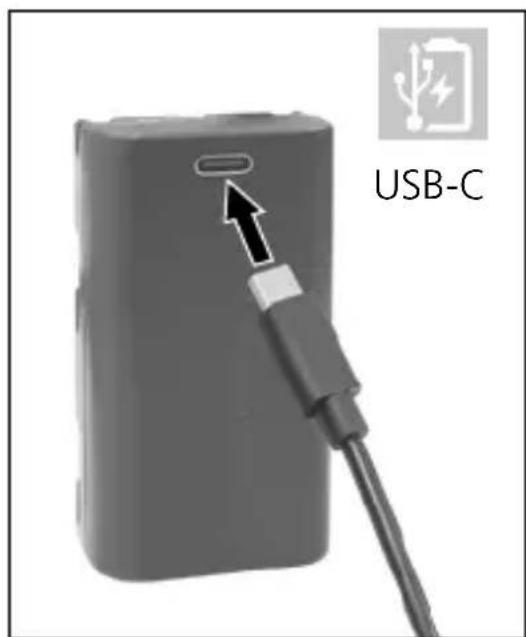

• Netz-/Ladegerät mit dem Stromnetz und der Anschlussbuchse des Akkupacks verbinden. Bitte nur das beiliegende Netz-/Ladegerät benutzen. Wenn ein falsches Netz-/Ladegerät verwendet wird, erlischt die Garantie.
• Während der Akku geladen wird, leuchtet die LED des Akkupacks rot. Der Ladevorgang ist abgeschlossen, wenn die LED blau leuchtet.

Der Akku darf nur mit dem beiliegenden Ladegerät aufgeladen und ausschließlich mit diesem Lasergerät verwendet werden. Ansonsten besteht Verletzungs- und Brandgefahr.

Laserliner

!

Darauf achten, dass sich keine leitenden Gegenstände in der Nähe der Akkukontakte befinden. Ein Kurzschluss dieser Kontakte kann zu Verbrennungen und Feuer führen.

!

Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.

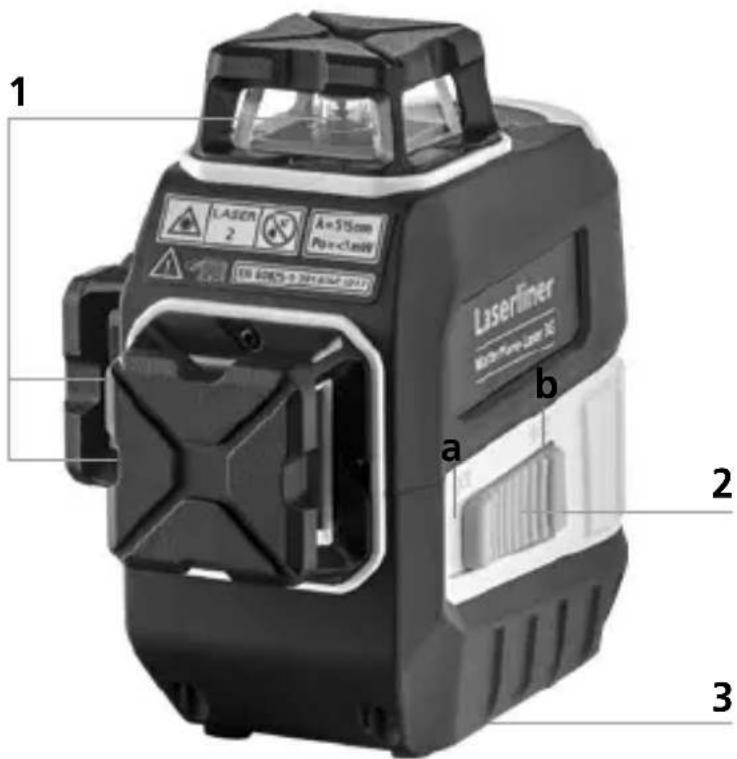

1 Laseraustrittsfenster
2 Schiebeschalter

a AN

b AUS / Transportsicherung / Neigungsmodus

3 1/4"-Stativgewinde (Unterseite)

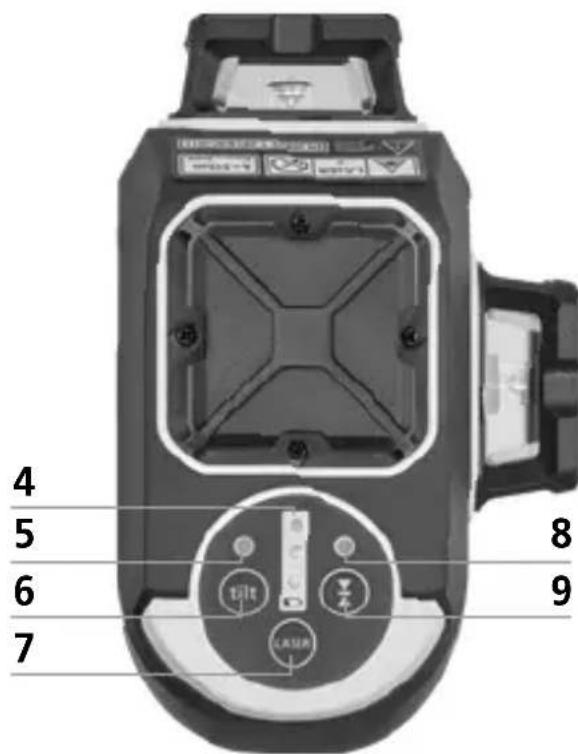

4 Batteriestatus
5 LED Nivellierung
6 Tilt-Funktion
7 Wahltaste Laserlinien; Nivellierung ein / aus
8 LED Handempfängermodus
9 Handempfängermodus ein / aus

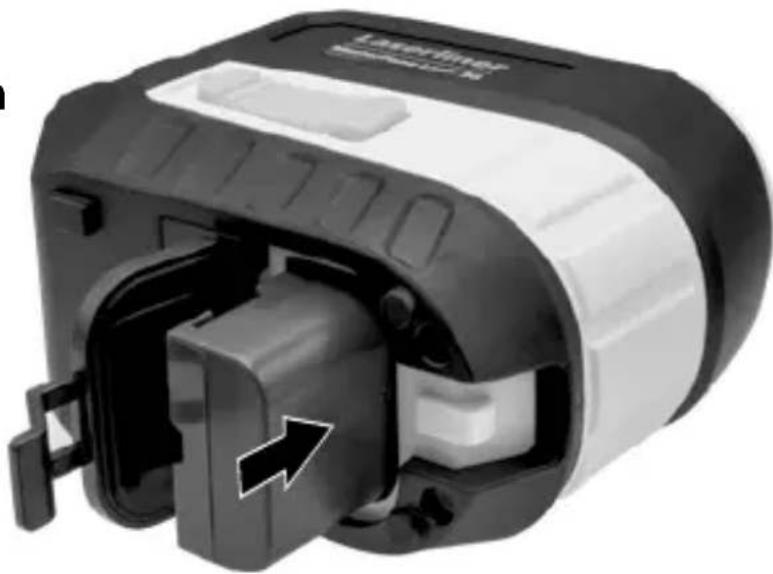

2 Stromversorgung Lithium-Ionen Akku einlegen

Das Akkufach öffnen und Lithium- lonen Akku gemäß der Abbildung einlegen.

Zum Transport immer alle Laser ausschalten und Pendel arretieren, Schiebeschalter (2) nach rechts schieben.

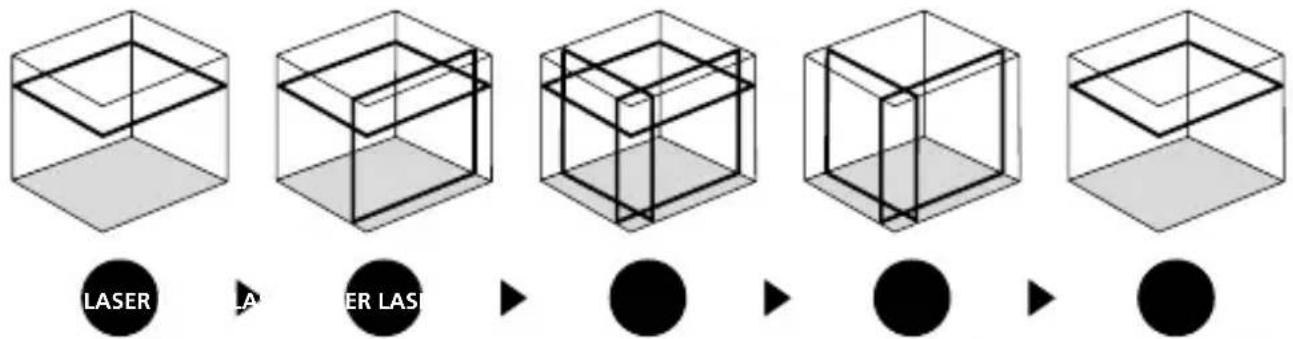

3 Horizontal und vertikal Nivellieren

Die Transportsicherung lösen, Schiebeschalter (2) nach links schieben. Das Laserkreuz erscheint. Mit der Wahltaste können die Laserlinien einzeln geschaltet werden.

Zum horizontalen und vertikalen Nivellieren muss die Transport-sicherung gelöst sein. Sobald sich das Gerät außerhalb des automatischen Niverllierbereichs von 3,5° befindet, blinken die Laserlinien. Positionieren Sie das Gerät so, das es sich innerhalb des Nivellierbereichs befindet. Die Laserlinien leuchten wieder konstant.

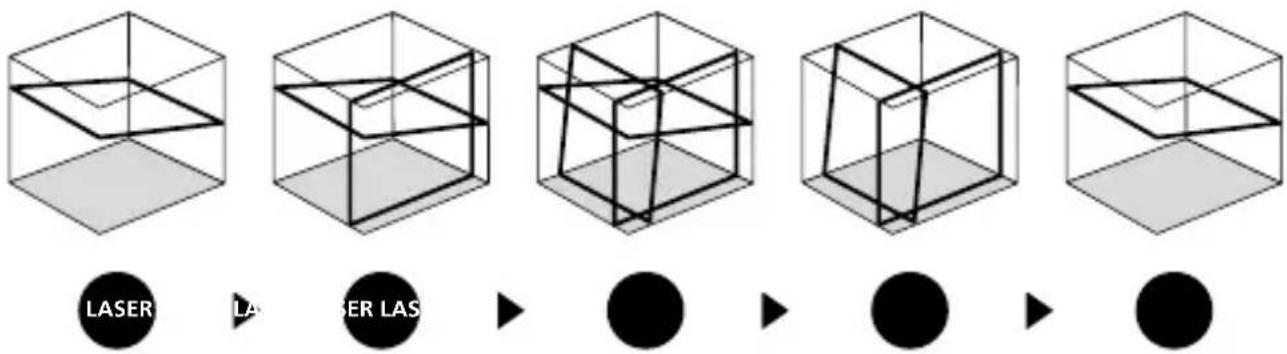

4 Neigungsmodus

Die Transportsicherung nicht lösen, Schiebeschalter (2) nach rechts schieben. Die Laser durch gedrückt halten der Wahltaste (7) einschalten und mit erneutem Drücken die Auswahl festlegen. Jetzt können schiefe Ebenen bzw. Neigungen angelegt werden. In diesem Modus richten sich die Laserlinien nicht mehr automatisch aus, was durch kurzzeitiges Abschalten der Laserlinien circa alle 5 Sekunden signalisiert wird.

Das Gerät lässt sich in jeder Laserauswahl durch gedrückt halten der Taste (7) ausschalten.

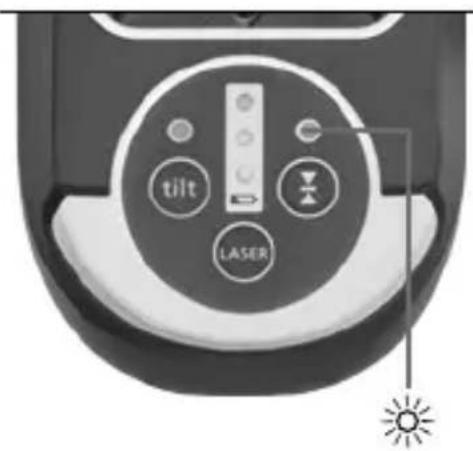

5 Handempfängermodus

Optional: Arbeiten mit dem Laserempfänger GRX

Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht mehr sichtbaren Laserlinien einen Laserempfänger (optional). Zum Arbeiten mit dem Laserempfänger den Linienlaser durch Drücken der Taste 9 (Handempfängermodus ein / aus) in den Handempfängermodusschalten. Jetztpulsieren die Laserlinien mit einer hohen Frequenz und die Laserlinien werden dunkler. Der Laserempfänger erkennt durch dieses Pulsieren die Laserlinien.

Beachten Sie die Bedienungsanleitung des Laserempfängers für Linienlaser.

!

Aufgrund der speziellen Optik zur Erzeugung einer durchgehenden 360° Laserlinie kann es zu Helligkeitsunterschieden in verschiedenen Bereichen der Linie kommen, die technisch bedingt sind. Dies kann zu unterschiedlichen Reichweiten im Handempfängermodus führen.

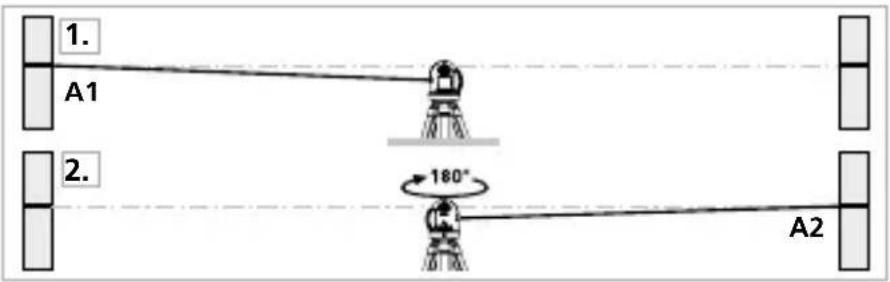

Kalibrierungsüberprüfung vorbereiten

Sie können die Kalibrierung des Lasers kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein (Laserkreuz an). Zur optimalen Überprüfung bitte ein Stativ verwenden.

1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2. Zwischen A1 und A2 haben Sie jetzt eine horizontale Referenz.

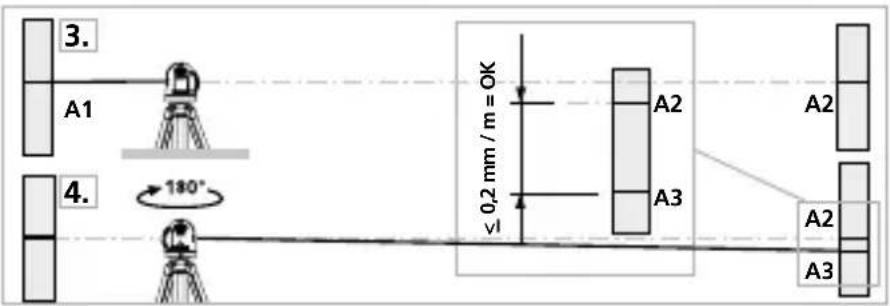

Kalibrierung überprüfen

1. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des markierten Punktes A1.
2. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3. Die Differenz zwischen A2 und A3 ist die Toleranz.

!

Wenn A2 und A3 mehr als 0,2 mm / m auseinander liegen, ist eine Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Überprüfung der vertikalen Linie

Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht größer als ± 2 mm ist.

Überprüfung der horizontalen Linie

Gerät ca. 5 m von einer Wand aufstellen und Laserkreuz einschalten. Punkt B an der Wand markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und Punkt C markieren. Überprüfen

Sie, ob die waagerechte Linie von Punkt C ± 2 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.

!

Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer Lagerung.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie den Akku vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit und Funktion zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Technische Daten (Technische Änderungen vorbehalten. 23W04)
Selbstnivellierbereich ± 3,5° (horizontal)
Genauigkeit ± 0,2 mm / m
Nivellierung	automatisch
Sichtbarkeit (typisch)*	55 m
Arbeitsbereich mit Handempfänger	60 m (von technisch bedingtem Helligkeitsunterschied abhängig)
Laserwellenlänge	515 nm
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Schutzart IP 64
Stromversorgung	Li-lon Akkupack 7,4V / 2,6Ah / 19,24WhNetzteil 5V/DC / 2A
Stativanschluss 1/4" Gewinde
Betriebsdauer mit 3 Laserebenen: ca. 5 Std.mit 2 Laserebenen: ca. 10 Std.mit 1 Laserbene: ca. 17 Std.
Ladezeit	ca. 4 Std.
Arbeitsbedingungen	0°C ... 50°C, Luftfeuchtigkeit max. 80% rH,nicht kondensierend, Arbeitshöhe max. 4000 m über NN (Normalnull)
Lagerbedingungen	-10°C ... 70°C, Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T)	140 x 130 x 85 mm
Gewicht	636 g (inkl. Akkupack)

* bei max. 300 Lux

EU- und UK-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU und UK.

Dieses Produkt, inklusive Zubehör und Verpackung, ist ein Elektrogerät welches nach den europäischen und UK Richtlinien für Elektro- und Elektronik-Altgeräte, Batterien und Verpackungen einer umweltgerechten Wiederverwertung zugeführt werden muss, um wertvolle Rohstoffe zurückzugewinnen.
