MasterPlane-Laser 3G Plus - Laser niveau Laserliner - Gratis brugsanvisning og manual

Mærke	Laserliner
Model	MasterPlane-Laser 3G Plus
Produkttype	Rotationslaserniveau 3 planer
Mål (l x h x d)	140 x 130 x 85 mm
Vægt (med batteri)	636 g
Strømforsyning	Li-ion-akkumulator 7,4 V / 2,6 Ah / 19,24 Wh; Oplader 5 V/DC / 2 A
Driftstid	Ca. 5 timer (3 planer), 10 timer (2 planer), 17 timer (1 plan)
Opladningstid	Ca. 4 timer
Laserklasse	2 / < 1 mW, 515 nm (grøn)
Præcision	± 0,2 mm/m
Selvnivelleringsområde	± 3,5°
Synlighedsrækkevidde	55 m (typisk); 60 m med modtager
Stativgevind	1/4" (bund); 5/8" (vægbeslag)
Beskyttelsesklasse	IP64
Driftstemperatur	0 °C til 50 °C
Opbevaringstemperatur	-10 °C til 70 °C
Hovedfunktioner	Projektion af en vandret cirkel og to lodrette cirkler; laser kryds op/ned til lodret; vipningstilstand; manuel modtager tilstand; anti-drift system (ADS); PowerGreen+ teknologi (grøn laser 6x klarere)
Vedligeholdelse og rengøring	Rengør med en let fugtig klud; undgå opløsningsmidler og slibende produkter. Opbevar tørt. Kontroller og kalibrer regelmæssigt (anbefalet: én gang om året).
Sikkerhed	Laser klasse 2: se ikke direkte ind i strålen; undgå reflekterende overflader; brug advarselsskilte i offentlige områder.
Reservedele og reparerbarhed	Kontakt forhandleren eller UMAREX-LASERLINERs kundeservice for justering eller reparation. Kalibrering af producenten anbefales.

Ofte stillede spørgsmål - MasterPlane-Laser 3G Plus Laserliner

Hvordan aktiveres anti-drift-systemet (ADS) ?

Efter tænding og nivellering trykkes på vipningsknappen (6). Vipnings-LED'en blinker hurtigt for at indikere, at ADS er aktiv. Systemet kontrollerer konstant laserens position og slukker den ved forskydning for at undgå målefejl.

Hvad gør jeg, hvis laserlinjerne blinker ?

En kontinuerlig blinkning betyder, at apparatet er uden for selvnivelleringsområdet (±3,5°). Placer det på en plan overflade. Hvis det blinker hurtigt i 30 sekunder efter tænding, er det ADS-justeringsfasen, derefter blinker vipnings-LED'en hurtigt i aktiveret tilstand.

Hvordan bruges vipningstilstanden ?

For at arbejde på skrå planer frigøres transportlåsen ikke. Skub glideregulatoren (2) til højre. Hold valgknappen (7) nede for at tænde laseren, tryk derefter igen for at vælge linjer. Laseren justerer ikke længere automatisk, og linjerne blinker kortvarigt hvert 5. sekund.

Hvordan kontrolleres kalibreringen ?

Placer apparatet mellem to vægge med mindst 5 meters afstand. Marker punkt A1 på den ene væg. Drej apparatet 180° og marker A2. Flyt apparatet tættere på væggen i højden af A1, drej igen 180° og marker A3. Hvis afstanden mellem A2 og A3 overstiger 0,2 mm/m, er justering nødvendig. Kontakt kundeservice.

Hvad er forskellen mellem grøn laser og almindelig rød laser ?

Den grønne laser (515 nm) er ca. 6 gange lysere end en standard rød laser (630-660 nm). Takket være PowerGreen+ teknologien giver den bedre synlighed over lange afstande, på mørke overflader og i dagslys.

Hvordan oplades batteriet ?

Brug kun den medfølgende oplader. Tilslut den til apparatet og til stikkontakten. Pakningens LED lyser rødt under opladning og skifter til blåt, når den er fuldt opladet. Oplad ikke i et fugtigt miljø.

Kan jeg bruge laseren med en modtager ?

Ja, aktiver manuel modtagertilstand ved at trykke på knap 9. Linjerne bliver mørkere, men pulserer i høj frekvens for at blive detekteret af lasermodtageren GRX (tilbehør). Rækkevidden kan nå op til 60 m.

Hvordan transporteres laseren sikkert ?

Før transport slukkes laseren ved at skubbe regulatoren (2) til højre for at låse pendulet. Brug den indbyggede transportsikring for at undgå mekaniske skader.

Hvad betyder en konstant tændt vipnings-LED ?

Dette indikerer, at ADS har registreret en bevægelse eller tab af højdereference. Laseren er slukket for at undgå målefejl. Tryk én gang på vipningsknappen for at genaktivere laseren og fortsætte.

Hvordan rengøres og vedligeholdes apparatet ?

Brug en let fugtig klud til at rengøre overfladerne. Brug ikke kemikalier, opløsningsmidler eller slibende produkter. Fjern batteriet ved længere tids opbevaring og opbevar apparatet et tørt sted. Årlig kalibrering anbefales.

BRUGSANVISNING MasterPlane-Laser 3G Plus Laserliner

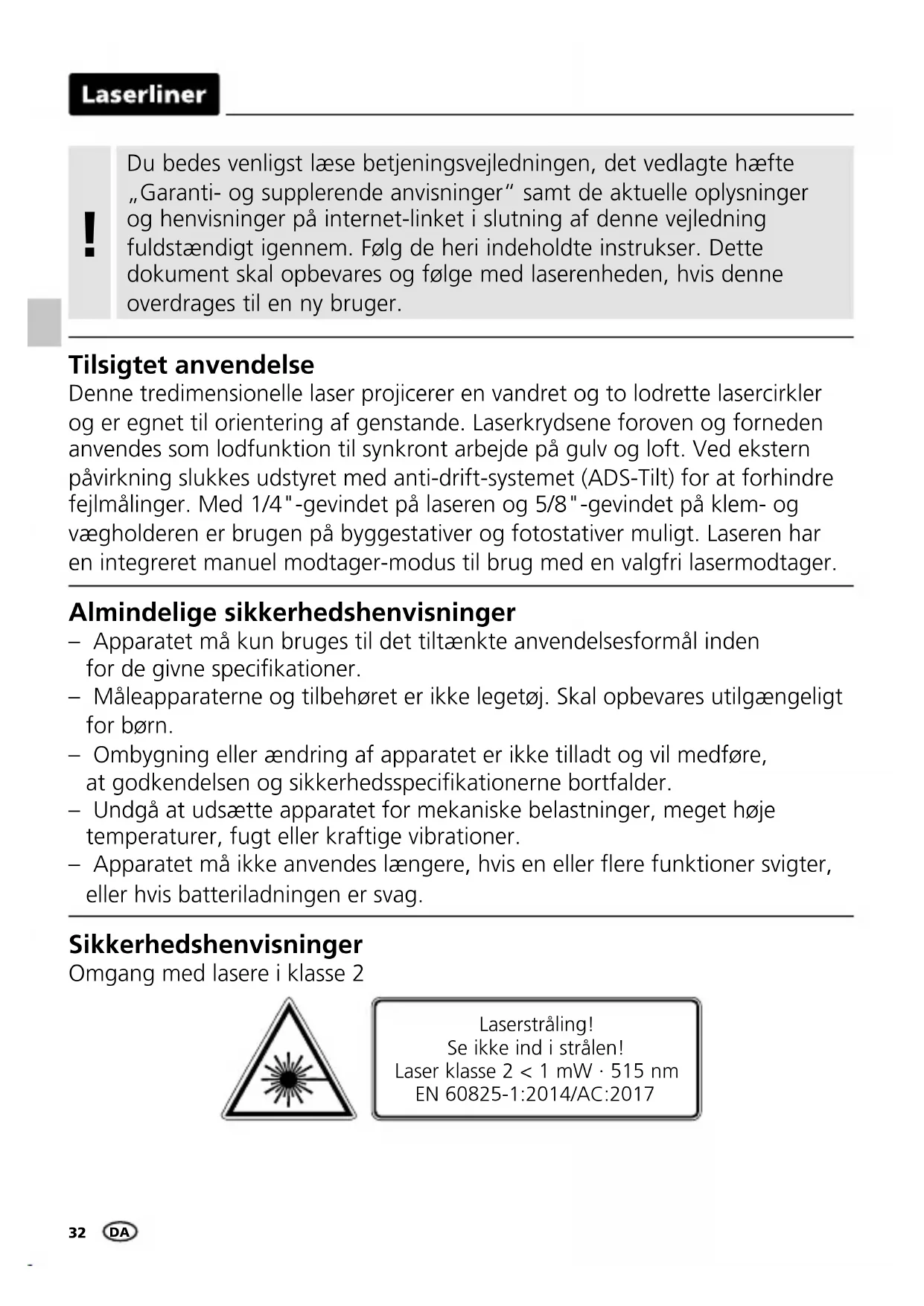

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.

Tilsigtet anvendelse

Denne tredimensionelle laser projicerer en vandret og to lodrette lasercirkler og er egnet til orientering af genstande. Laserkrydsene foroven og forneden anvendes som lodfunktion til synkront arbejde på gulv og loft. Ved ekstern påvirkning slukkes udstyret med anti-drift-systemet (ADS-Tilt) for at forhindre fejlmålinger. Med 1/4"-gevindet på laseren og 5/8"-gevindet på klem- og vægholderen er brugen på byggestativer og fotostativer muligt. Laseren har en integreret manuel modtager-modus til brug med en valgfri lasermodtager.

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.

Sikkerhedshenvisninger

Laserstråling! Se ikke ind i strålen! Laser klasse 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017

• Pas på: Undgå at se ind i en direkte eller reflekterende stråle.
  – Undgå at rette laserstrålen mod personer.
• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal ved-kommende bevidst lukke øjnene og straks fjerne hovedet fra strålen.
• Laserstrålen eller dens refleksioner må aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).
• Undlad at anvende laseren i øjenhøjde (1,40...1,90 m).
• Godt reflekterende, spejlende eller skinnende overflader skal tildækkes, så længe der bruges laserudstyr.
• I områder med offentlig færdsel skal strålebanen så vidt muligt begrænses af afspærringer og skillevægge, og laserområdet skal afmærkes med advarselsskilte.

Sikkerhedshenvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktivet 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.
• Ved anvendelse i nærheden af høje spændinger eller under høje elektromagnetiske vekselfelter kan måleapparatets nøjagtighed blive påvirket.

Særlige produktegenskaber og funktioner

Automatisk indjustering af apparatet via et magnetisk dæmpet pendulsystem. Apparatet nulstilles og indstiller sig automatisk.

Transport LOCK (LÅS): Under transport beskyttes apparatet af en pendullås.

Laserliner

Med GRX-READY-teknologien kan linielasere anvendes selv under ugunstige lysforhold. Laserlinjerne pulserer da med høj frekvens og kan derved findes med sensor.

Anti-drift-systemet (ADS) forhindrer fejlmeldinger.

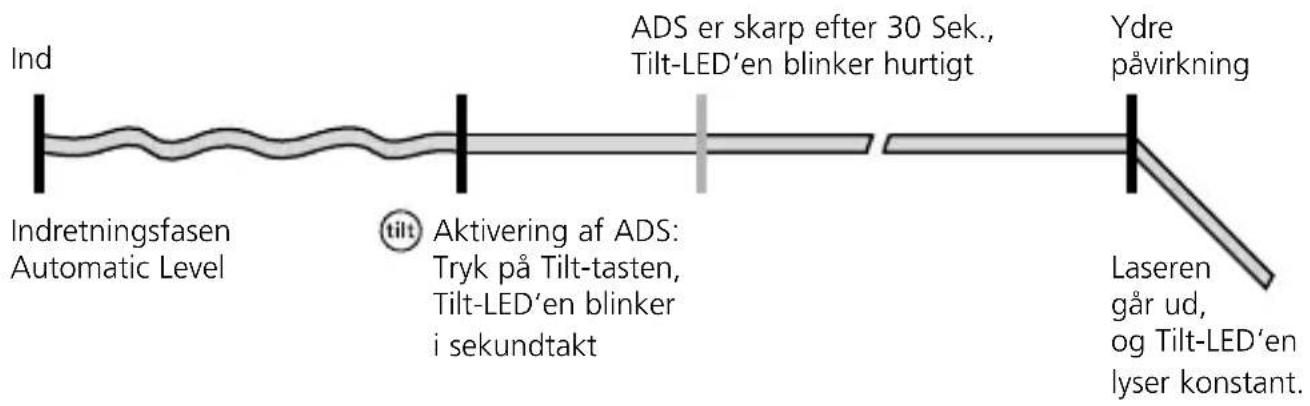

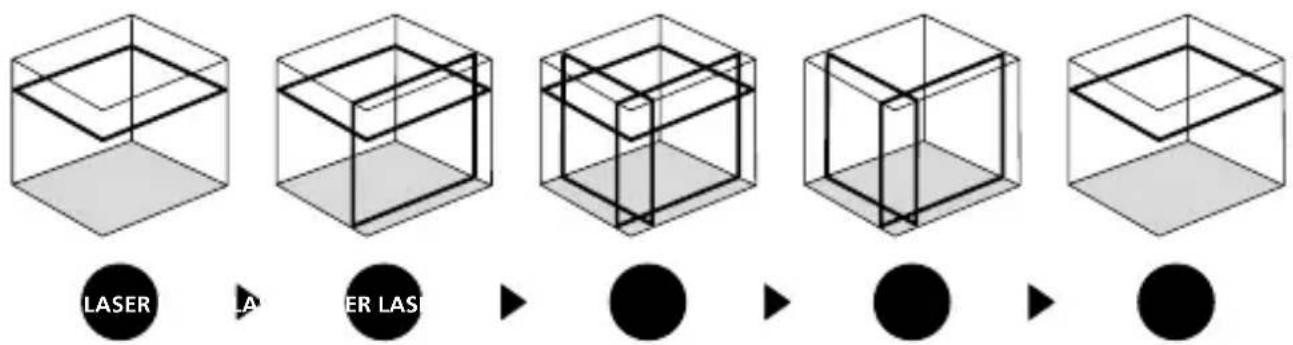

Funktionsprincip: 30 sekunder efter aktiveringen af ADS kontrolleres laseren konstant for korrekt indjustering. Hvis apparatet bevæges af påvirkning udefra, eller hvis laseren mister sin højdefrekvens, går laseren ud, og Tilt-LED'en lyser konstant. Tryk én gange på Tilt-tasten for at kunne arbejde videre. Herved forhindres fejlmeldinger enkelt og sikkert.

ADS er ikke aktiv med det samme, når apparatet tændes. For at beskytte det indjusterede apparat mod positionsændringer pga. ydre påvirkninger skal ADS aktiveres ved at trykke på Tilt-tasten. ADS-funktionen indikeres ved, at Tilt-LED'en blinker; se nedenstående figur.

ADS stiller først overvågningen skarp 30 sek. efter fuldstændig nivellering af laseren (indjusteringsfase). Tilt-LED'en blinker i sekundtakt under indjusteringsfasen; blinker hurtigt, når ADS er aktiv.

Funktionsmåde ADS

Grøn laserteknologi

Ca. 6 gange lysere end en typisk, rød laser med 630 - 660 nm.

Apparater med teknologien PowerGreen+ har meget lyse, grønne højtydende dioder, som giver et særdeles fremragende linjebillede på store afstande, mørke overflader samt i kraftigt omgivelseslys.

Antal og placering af lasere

H = horizontal laserlinje

V = vertikal laserlinje

S = hældningsfunktion

1 Händtering af genopladeligt lithium-ion-batteri

• Strømforsyningen/opladeren må kun bruges i lukkede rum; må ikke udsættes for fugt eller regn, da der ellers er risiko for elektrisk stød.
• Inden apparatet tages i brug, skal batterierne lades helt op.
• Strømforsyningen/opladeren forbindes med lysnettet og tilslutningsbøsningen på batteripakken. Man må kun benytte den vedlagte lysnetadapter/oplader. Hvis der benyttes en forkert lysnetadapter/oplader, bortfalder garantien.

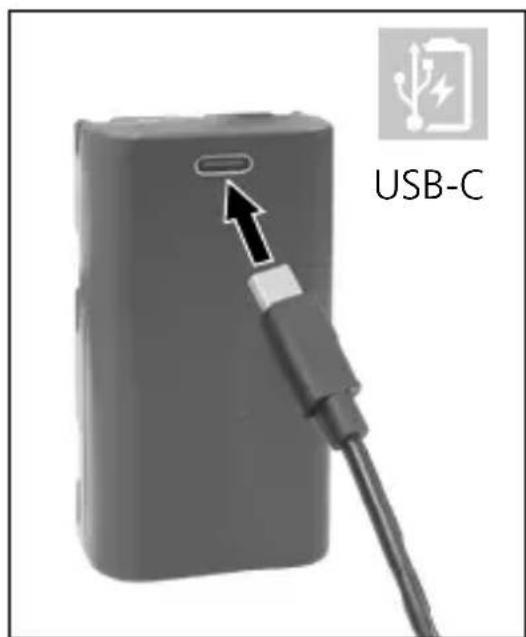

• Mens batteriet oplades, lyser batteripakkens LED rødt. Ladeprocessen er afsluttet när LED'en lyser blåt.

Det genopladelige batteri må kun oplades med den medfølgende oplader og må kun bruges i forbindelse med dette laserapparat. Ellers er der fare for personskade og brand.

Laserliner

!

Sørg for, at der ikke er ledende genstande i nærheden af batterikontakterne. Kortslutning af disse kontakter kan medføre forbrænding og brand.

!

Undlad at åbne det genopladelige batteri. Fare for kortslutning.

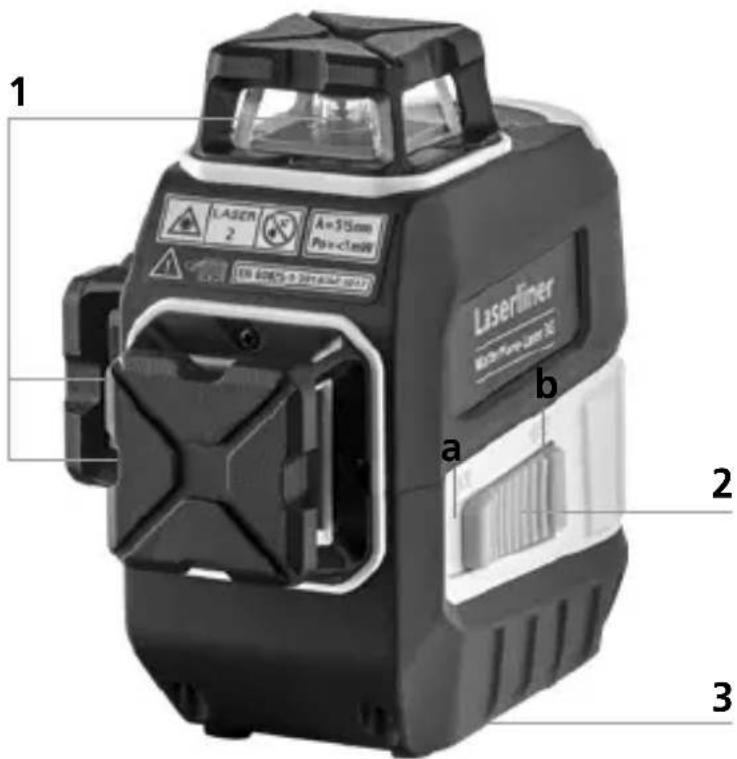

1 Lasers udgangsrude

2 Skydekontakt

a TIL

b FRA / Transportsikring / Hældningsfunktion

3 1/4" gevindbøsning (underside)

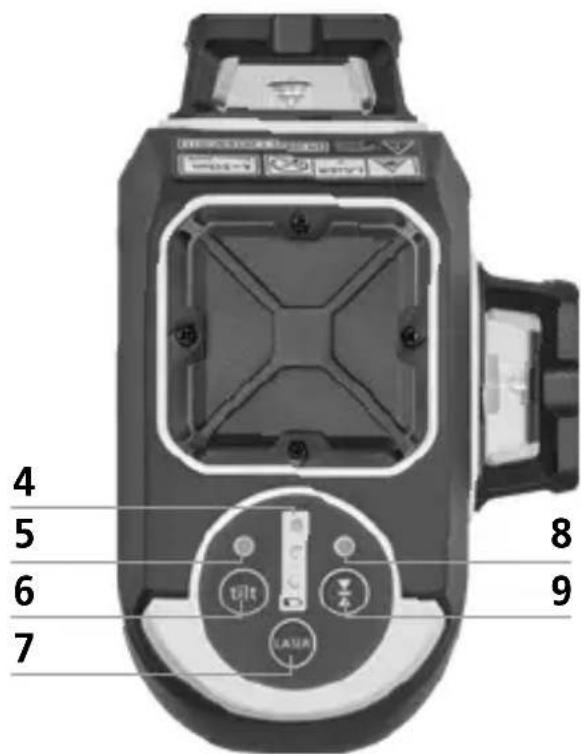

4 Batteristatus

5 LED nivellering

6 Tilt-funktion

7 Tast til valg af laserlinje; nivellering til/fra

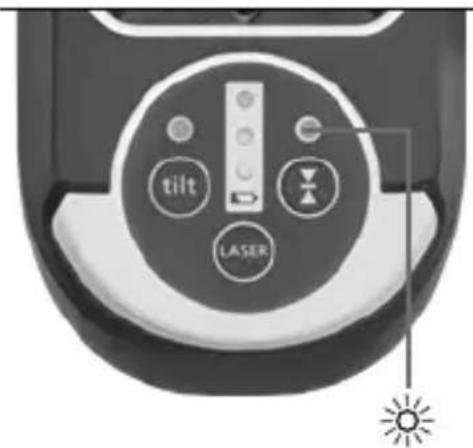

8 LED håndmodtagermodus

9 Håndmodtagermodus til/fra

2 Strømforsyning Isætning af lithium-ion-batteriet

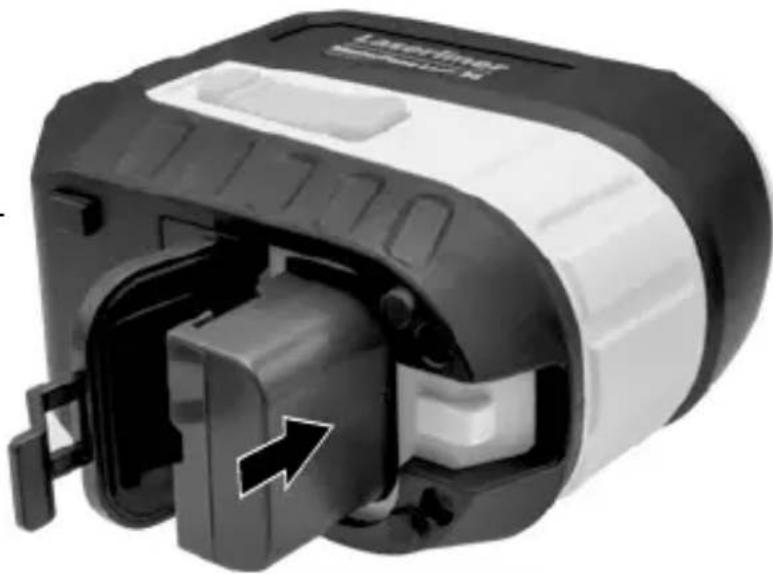

Åbn batterirummet, og isæt lithium-ion-batteriet som vist på figuren.

Under transport skal man altid slukke alle lasere, fastlåse penduler og stille skydekontakten (2) helt til højre.

B Horisontal og vertikal nivellering

Løsn transportsikringen, og skub skydekontakten (2) til venstre. Laserkrydset vises. Med valgtasten kan man aktivere laserlinjerne enkeltvis.

Til horisontal og vertikal nivellering skal transportsikringen være løsnet. Så snart apparatet er uden for det automatiske nivelleringsområde på 3,5°, blinker laserlinjerne. Apparatet skal positioneres således, at det er inden for nivelleringsområdet. Laserlinjerne lyser konstant op igen.

4 Hældningsmodus

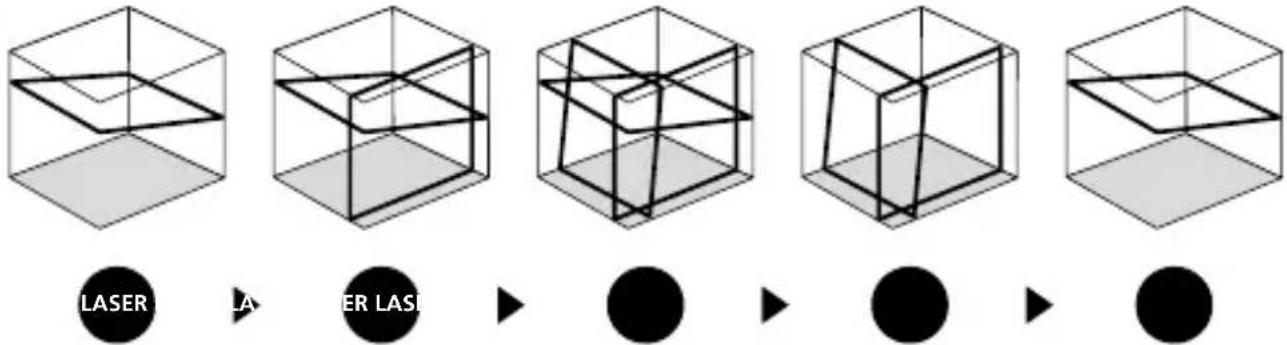

Løsn ikke transportsikringen, skub skydekontakten (2) til højre. Tænd laserne ved at trykke på valgtasten (7) og holde den nede, og fastlæg udvalget med et gentaget tryk. Nu kan der anlægges skæve niveauer eller hældninger. I denne modus justeres laserlinjerne ikke længere automatisk, hvilket signaleres med en kortvarig slukning af laserlinjerne cirka hvert 5. sekund.

Ekstraudstyr: Arbejdet med lasermodtageren GRX

Brug af laser modtager (ekstraudstyr) til at udføre nivellering over store afstande, eller når laserlinjer ikke længere er synlige. Man aktiverer lasermodtageren ved at omstille linjelaseren til håndmodtagermodus; dette gøres ved at trykke på tasten 9 (håndmodtagermodus til/fra). Laseren linjer vil nu pulsere med høj frekvens, hvilket gør laserlinjer mørkere. Laseren modtager kan opfange disse pulserende laser linjer.

Overhold lasermodtager betjeningsvejledningen for linje lasere.

!

Pga. den specielle optik til generering af en gennemgående 360° laserlinje kan der af tekniske årsager forekomme varierende lysstyrke i forskellige områder af linjen. Dette kan medføre forskellige rækkevidder i håndmodtagermodus.

Forberedelse til kontrol af retvisning

Skal laserens retvisning kontrolleres - hvilket bør gøres med jævne mellemrum - opstilles laseren midt mellem 2 vægge med en indbyrdes afstand på mindst 5 m og tændes. Slå transport sikringen fra og tænd for instrumentet

(laser-krydset aktiveres). Brug hertil et stativ.

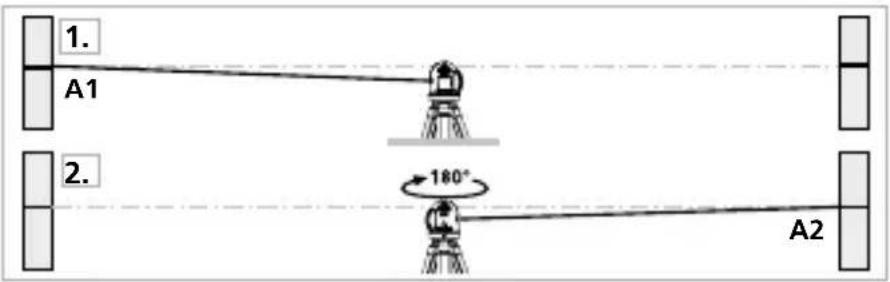

1. Markér laserplanet A1 på væggen.
2. Drej laseren nøjagtig 180° og marker laserplanet A2 på den modstående væg. Da laseren er placeret nøjagtig midt mellem de 2 vægge, vil markeringerne A1 og A2 være nøjagtig vandret overfor hinanden.

Kontrol af retvisning

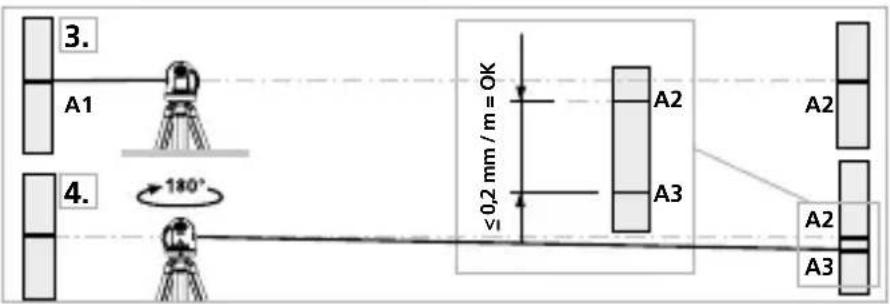

1. Anbring apparatet så tæt til væggen som muligt i højde med det markerede punkt A1.
2. Drej apparatet 180°, og markér punktet A3. Forskellen mellem A2 og A3 er tolerancen.

Laseren opstilles ca. 5 m fra en væg. På væggen ophænges et snorelod med 2,5 m snor, således at det hænger frit. Den lodrette laserstråle tændes, laseren sigtes ind, så den lodrette laserstråle flugter med snoren, og det kontrolleres, at linien ikke afviger mere end ± 2 mm fra snoren.

Kontrol af vandret laserlinie

Laseren opstilles ca. 5 m fra en væg, og det van-drette laserkryds tændes. Krydspunktet markeres på væggen, hvorefter laserkrydset drejes ca. 2,5 m til højre. Den vandrette streg må ikke afvige mere end ± 2 mm fra markeringen af krydspunktet. Proceduren gentages med laserkrydset drejet 2,5 m til venstre.

!

Kontrollér regelmæssigt – og altid før påbegyndelsen af en ny opgave laserens retvisning.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Tag batterierne ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Kalibrering

Måleapparatet skal regelmæssigt kalibreres og afprøves for at sikre, at måleresultaterne er nøjagtige. Vi anbefaler et kalibreringsinterval på et år. Kontakt din forhandler eller henvend til serviceafdelingen i UMAREX-LASERLINER.

Tekniske data (Forbehold for tekniske ændringer. 23W04)
Selvnivelleringsområde ± 3,5°	(horisontal)
Nøjagtighed ± 0,2 mm / m
Nivellering	automatisk
Sigtbarhed (typisk)*	55 m
Arbejdsområde med håndmodtager	60 m (afhængig af teknisk relateret lysstyrkeforskel)
Laserbølgelængde	515 nm
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Beskyttelsesmåde IP 64
Strømforsyning	Li-ion-batteripakke 7,4V / 2,6Ah / 19,24WhStrømforsyning 5V/DC / 2A
Stativtilslutning 1/4"-gevind
Drifttid med 3 laserniveauer: ca. 5 timermed 2 laserniveauer: ca. 10 timermed 1 laserniveau: ca. 17 timer
Ladetid	ca. 4 timer
Arbejdsbetingelser	0°C ... 50°C, luftfugtighed maks. 80% rH,ikke-kondenserende, arbejdshøjde maks. 4000 m.o.h.
Opbevaringsbetingelser	-10°C ... 70°C, luftfugtighed maks. 80% rH
Mål (b x h x l) 140 x 130 x 85 mm
Vægt 636 g (inkl. batteripakke)

* ved maks. 300 lux

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU og UK.

Dette produkt, herunder tilbehør og emballage, er et elektrisk apparat, der skal genanvendes i overensstemmelse med de europæiske og britiske retningslinjer for elektrisk og elektronisk affald, batterier og emballage for at genvinde værdifulde råmaterialer.

Flere sikkerhedsanvisninger og supplerende tips på:

https://www.laserliner.com

!
