Marca	Laserliner
Modello	MasterPlane-Laser 3G Plus
Tipo di prodotto	Livello laser rotativo 3 piani
Dimensioni (l x a x p)	140 x 130 x 85 mm
Peso (con batteria)	636 g
Alimentazione	Batteria Li-ion 7,4 V / 2,6 Ah / 19,24 Wh ; Caricabatterie 5 V/DC / 2 A
Autonomia	Circa 5 h (3 piani), 10 h (2 piani), 17 h (1 piano)
Tempo di ricarica	Circa 4 h
Classe laser	2 / < 1 mW, 515 nm (verde)
Precisione	± 0,2 mm/m
Intervallo di autolivellamento	± 3,5°
Portata di visibilità	55 m (tipica) ; 60 m con ricevitore
Filettatura treppiede	1/4" (inferiore) ; 5/8" (supporto a parete)
Grado di protezione	IP64
Temperatura di funzionamento	Da 0 °C a 50 °C
Temperatura di stoccaggio	Da -10 °C a 70 °C
Funzioni principali	Proiezione di un cerchio orizzontale e di due cerchi verticali; croce laser alto/basso per piombo; modalità inclinazione; modalità ricevitore manuale; sistema anti-deriva (ADS); tecnologia PowerGreen+ (laser verde 6x più luminoso)
Manutenzione e pulizia	Pulire con un panno leggermente umido; evitare solventi e prodotti abrasivi. Conservare in luogo asciutto. Controllare e calibrare regolarmente (consigliato: una volta all'anno).
Sicurezza	Laser classe 2: non guardare il fascio; evitare superfici riflettenti; utilizzare pannelli di avviso nelle aree pubbliche.
Ricambi e riparabilità	Contattare il rivenditore o il servizio post-vendita UMAREX-LASERLINER per qualsiasi regolazione o riparazione. Calibrazione consigliata dal produttore.

Domande frequenti - MasterPlane-Laser 3G Plus Laserliner

Come attivare il sistema anti-deriva (ADS)?

Dopo l'accensione e il livellamento, premere il tasto tilt (6). Il LED tilt lampeggia rapidamente per indicare che l'ADS è attivo. Il sistema controlla costantemente la posizione del laser e lo spegne in caso di spostamento per evitare errori di misura.

Cosa fare se le linee laser lampeggiano?

Un lampeggio continuo significa che l'apparecchio è fuori dall'intervallo di autolivellamento (±3,5°). Riposizionarlo su una superficie piana. Se il lampeggio è rapido per 30 secondi dopo l'accensione, è la fase di regolazione dell'ADS, poi il LED tilt lampeggia rapidamente in modalità attivata.

Come utilizzare la modalità inclinazione?

Per lavorare su piani inclinati, non sbloccare il blocco di trasporto. Far scorrere l'interruttore a scorrimento (2) verso destra. Tenere premuto il tasto di selezione (7) per accendere il laser, quindi premere di nuovo per selezionare le linee. Il laser non si regola più automaticamente e le linee lampeggiano brevemente ogni 5 secondi.

Come verificare la calibrazione?

Posizionare l'apparecchio tra due muri distanti almeno 5 m. Segnare il punto A1 su un muro. Ruotare l'apparecchio di 180° e segnare A2. Avvicinare l'apparecchio al muro all'altezza di A1, ruotare nuovamente di 180° e segnare A3. Se la differenza tra A2 e A3 supera 0,2 mm/m, è necessaria una regolazione. Contattare il servizio post-vendita.

Qual è la differenza tra il laser verde e un laser rosso classico?

Il laser verde (515 nm) è circa 6 volte più luminoso di un laser rosso standard (630-660 nm). Grazie alla tecnologia PowerGreen+, offre una migliore visibilità su lunghe distanze, su superfici scure e in pieno giorno.

Come ricaricare la batteria?

Utilizzare solo il caricabatterie fornito. Collegarlo all'apparecchio e alla presa di corrente. Il LED del pacco si accende in rosso durante la carica e diventa blu al termine. Non caricare in ambiente umido.

Posso utilizzare il laser con un ricevitore?

Sì, attivare la modalità ricevitore manuale premendo il tasto 9. Le linee diventano più scure ma pulsano ad alta frequenza per essere rilevate dal ricevitore laser GRX (opzionale). La portata può raggiungere 60 m.

Come trasportare il laser in sicurezza?

Prima del trasporto, spegnere il laser facendo scorrere l'interruttore (2) verso destra per bloccare il pendolo. Utilizzare la sicurezza di trasporto integrata per evitare danni meccanici.

Cosa significa un LED di inclinazione acceso permanentemente?

Indica che l'ADS ha rilevato un movimento o una perdita di riferimento di altezza. Il laser si è spento per evitare un errore di misura. Premere una volta il tasto tilt per riattivare il laser e continuare.

Come pulire e manutenere l'apparecchio?

Utilizzare un panno leggermente umido per pulire le superfici. Non utilizzare prodotti chimici, solventi o prodotti abrasivi. Rimuovere la batteria in caso di conservazione prolungata e conservare l'apparecchio in un luogo asciutto. Si consiglia una calibrazione annuale.

MANUALE UTENTE MasterPlane-Laser 3G Plus Laserliner

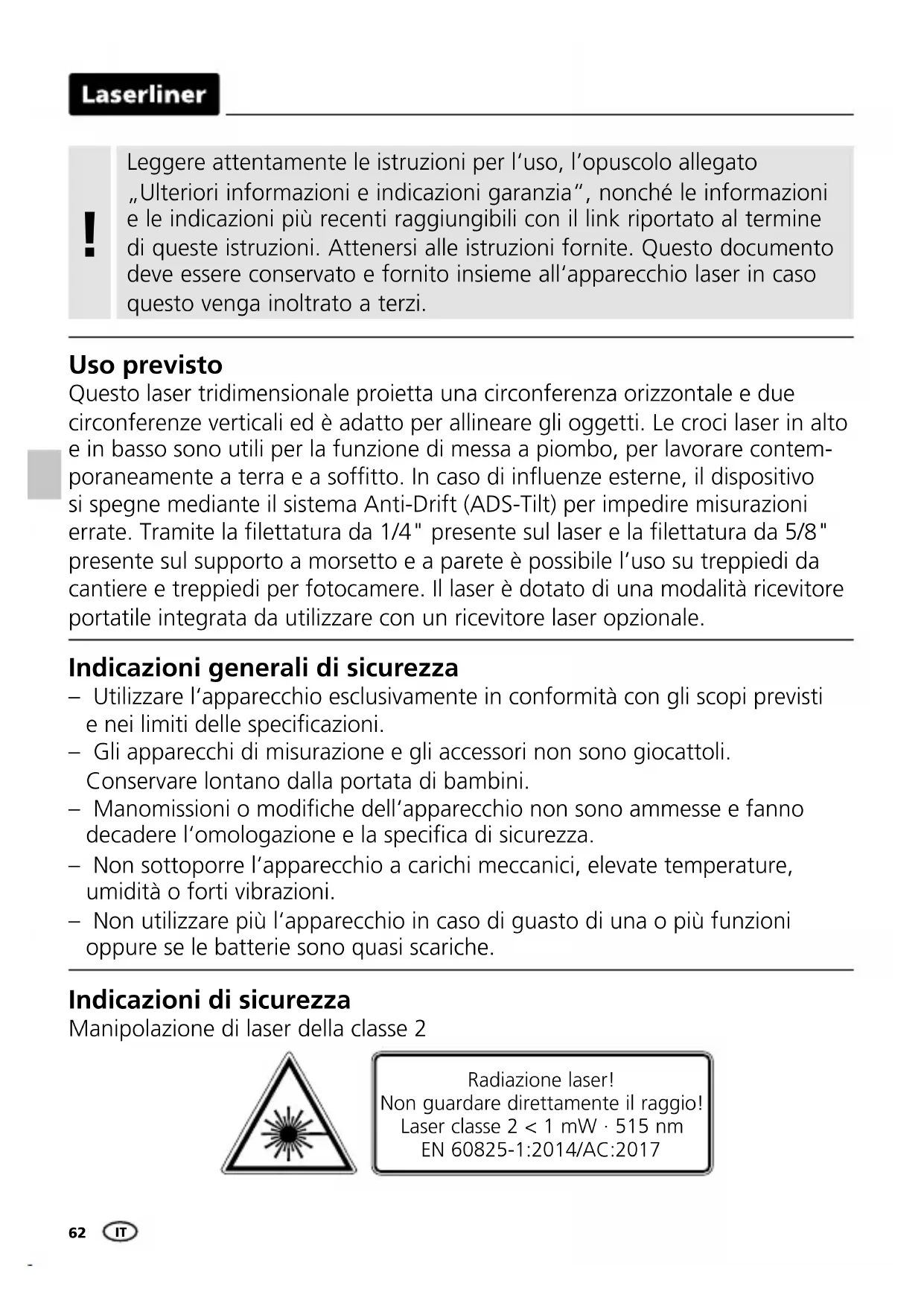

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato „Ulteriori informazioni e indicazioni garanzia“, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Attenersi alle istruzioni fornite. Questo documento deve essere conservato e fornito insieme all'apparecchio laser in caso questo venga inoltrato a terzi.

Uso previsto

Questo laser tridimensionale proietta una circonferenza orizzontale e due circonferenze verticali ed è adatto per allineare gli oggetti. Le croci laser in alto e in basso sono utili per la funzione di messa a piombo, per lavorare contemporaneamente a terra e a soffitto. In caso di influenze esterne, il dispositivo si spegne mediante il sistema Anti-Drift (ADS-Tilt) per impedire misurazioni errate. Tramite la filettatura da 1/4" presente sul laser e la filettatura da 5/8" presente sul supporto a morsetto e a parete è possibile l'uso su treppiedi da cantiere e treppiedi per fotocamere. Il laser è dotato di una modalità ricevitore portatile integrata da utilizzare con un ricevitore laser opzionale.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

Radiazione laser! Non guardare direttamente il raggio! Laser classe 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017

• Attenzione: non guardare direttamente il raggio o quello riflesso.
• Non puntare il raggio laser su persone.
• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e spostare la testa dalla direzione del raggio.
• Non osservare in nessun caso il raggio laser o i riflessi con strumenti ottici (lenti d'ingrandimento, microscopi, binocoli, ecc.).
• Non utilizzare il laser all'altezza degli occhi (1,40 ... 1,90 m).
• Le superfici riflettenti, a specchio o lucenti devono essere coperte durante il funzionamento di apparecchi laser.
• In zone di traffico pubblico il percorso dei raggi deve essere limitato possibilmente con sbarramenti e pareti mobili, segnalando l'area d'intervento del laser con cartelli di avvertimento.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• Il misuratore rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva CEM 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Sussiste la possibilità di interferenze pericolose o di disturbi degli apparecchi elettronici o per causa di questi.
• L'impiego nelle vicinanze di tensioni elevate o in campi elettromagnetici alternati può compromettere la precisione della misurazione.

Caratteristiche particolari del prodotto e funzioni

Orientamento automatico dell'apparecchio con un sistema a pendolo a smorzamento magnetico. L'apparecchio viene portato nella posizione base, nella quale ha poi luogo l'auto-regolazione.

BLOCCO di trasporto: durante il trasporto l'apparecchio è protetto da un blocco del pendolo.

Con la tecnologia GRX-READY si possono usare laser a proiezione di linee anche in condizioni di luce sfavorevoli. Le linee laser pulsano a una frequenza elevata e vengono riconosciute da speciali ricevitori laser a grande distanza.

L'Anti-Drift-System (ADS) previene misure scorrette. Il principio di funzionamento: 30 secondi dopo l'attivazione dell'ADS, il laser viene sottoposto a costante controllo del suo corretto orientamento. Se l'apparecchio si sposta per effetto di fattori esterni o se il laser non trova il suo punto di riferimento in altezza, la luce laser si spegne e il LED di inclinazione (Tilt) resta sempre accesso. Per continuare a lavorare, premere una volta il tasto Tilt. In questo modo si evitano misure scorrette in maniera semplice e sicura.

All'accensione, l'ADS non è attivo. Per proteggere l'apparecchio configurato da spostamenti per influenze esterne, è necessario attivare l'ADS premendo il tasto Tilt. La funzione ADS viene segnalata dal lampeggio del LED Tilt; vedere la figura in basso.

!

L'ADS attiva il sistema di controllo solo dopo 30 secondi dal livellamento completo del laser (fase di configurazione). Lampeggio di una volta al secondo del LED Tilt durante la fase di allestimento, lampeggio rapido con ADS attivo.

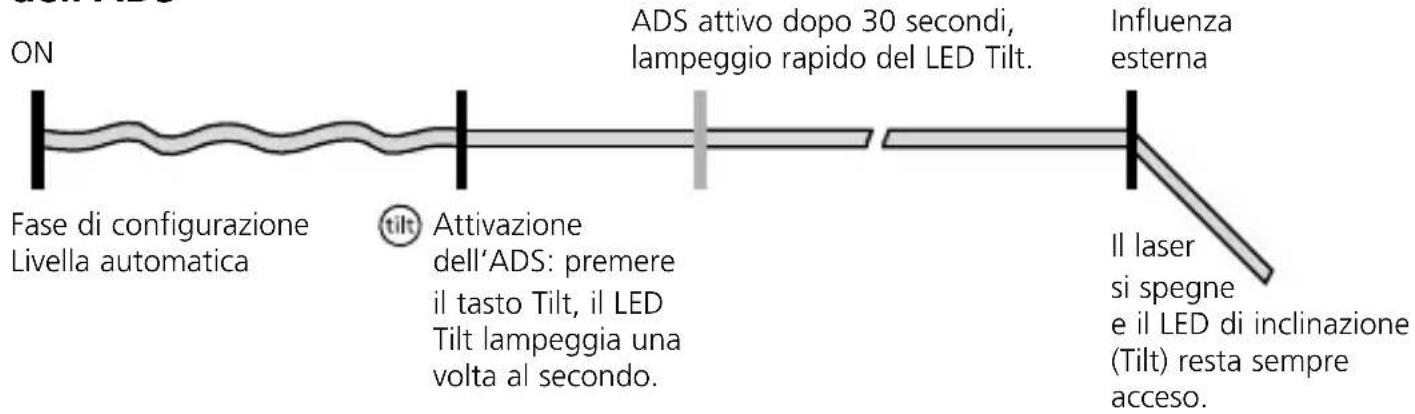

Modo di funzionamento dell'ADS

Tecnologia a laser verde

Ca. 6 volte più luminoso di un normale laser a luce rossa con 630 - 660 nm.

I dispositivi con la tecnologia PowerGreen+ hanno diodi chiari e verdi ad alto rendimento che permettono un'eccezionale visibilità delle linee laser anche a grandi distanze, su superfici scure e in ambienti luminosi.

Numero e disposizione dei laser

H = linea laser orizzontale

V = linea laser verticale

S = funzione di inclinazione

1 Uso della batteria ricaricabile al litio-ioni

• Utilizzare l'alimentatore/il caricabatterie solo in locali chiusi evitando di esporlo all'umidità o alla pioggia altrimenti si corre il rischio di scosse elettriche.
• Prima di utilizzare l'apparecchio caricare completamente l'accumulatore.

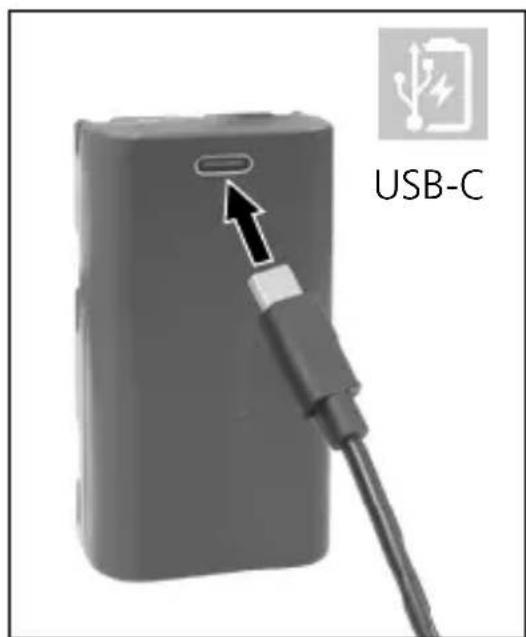

• Collegare l'alimentatore/il caricabatterie alla rete elettrica e alla presa del gruppo batterie. Utilizzare solo l'alimentatore/il caricabatterie in dotazione. L'utilizzo di alimentatori/ caricabatterie non idonei fa decadere la garanzia.
• Mentre la batteria è in carica, il LED del gruppo batterie si accende di luce rossa. La ricarica è completa quando il LED si accende in blu.

La batteria può essere caricata solo con il caricatore in dotazione e utilizzata esclusivamente con il presente apparecchio laser. Si corre altrimenti il rischio di ferimenti e di incendi.

Laserliner

!

Fare attenzione a che non si trovino oggetti conduttori nelle vicinanze dei contatti della batteria ricaricabile. Il cortocircuito di questi contatti può provocare bruciature o incendi.

!

Non aprire la batteria ricaricabile. Pericolo di cortocircuito!

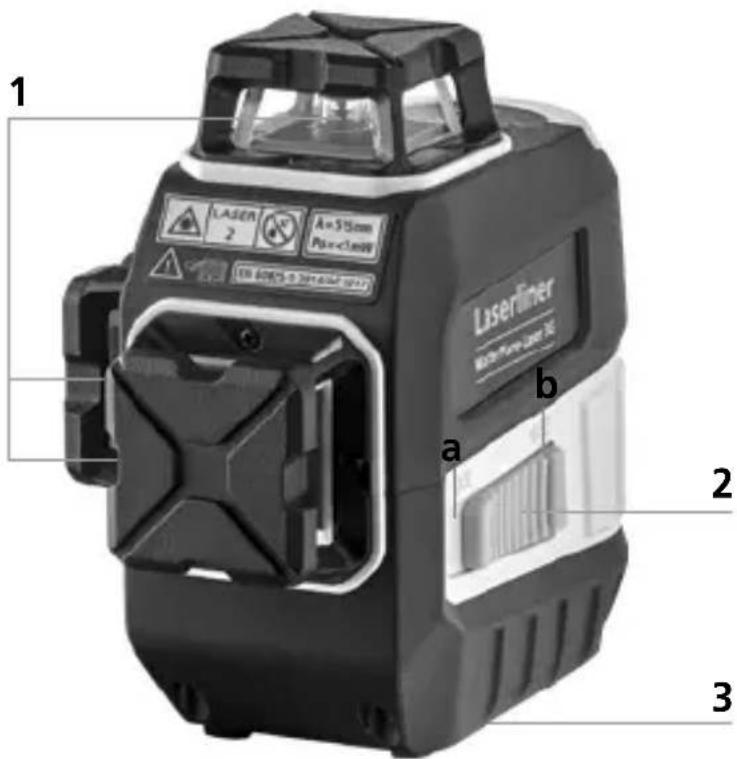

1 Finestra di uscita laser

2 Interruttore a scorrimento

a ON

b OFF / Sicura di trasporto / Modalità di inclinazione

3 Filettatura del treppiede 1/4" (lato inferiore)

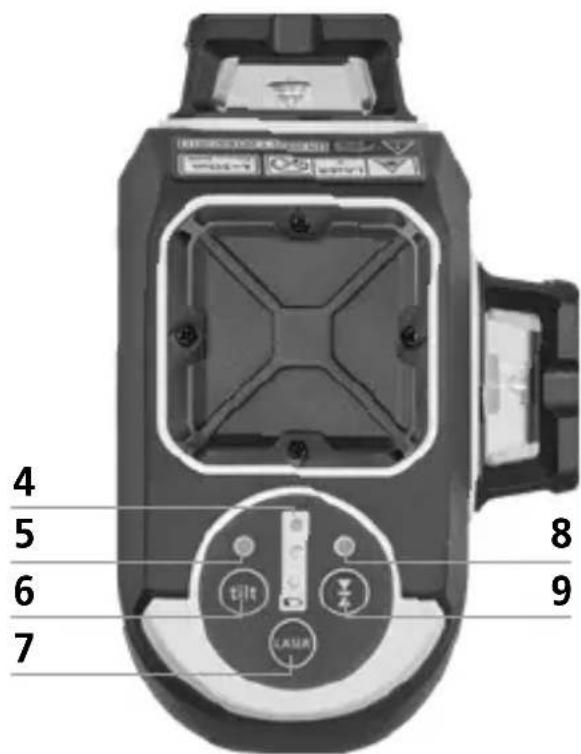

4 Stato delle pile

5 LED del livellamento

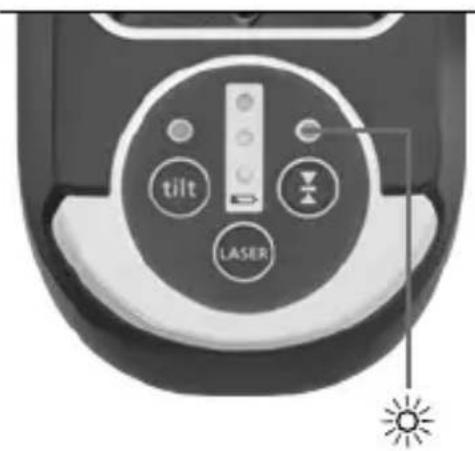

6 Funzione Tilt

7 Tasto di selezione linee laser; livellamento on / off

8 LED modalità di ricezione manuale

9 Modalità di ricezione manuale on / off

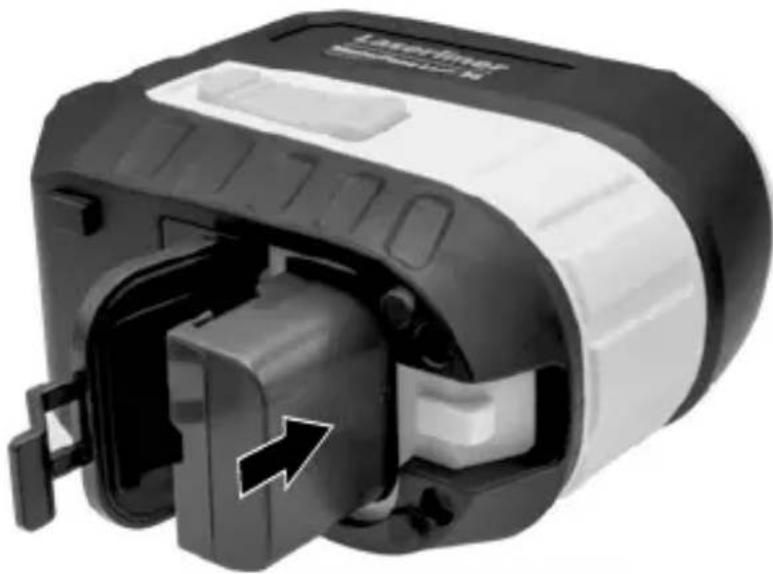

2 Alimentazione Inserire una batteria agli ioni di litio

Aprire l'alloggiamento delle batterie e inserire la batteria agli ioni di litio come indicato nella figura.

Per il trasporto spegnere sempre tutti i laser, bloccare il pendolo e spostare verso destra l'interruttore a scorrimento (2).

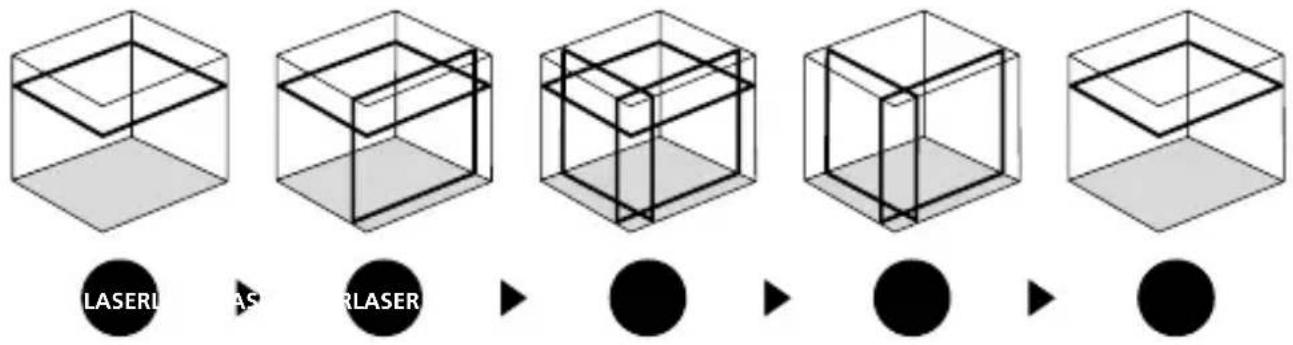

B Livellamento orizzontale e verticale

Bloccare la sicura di trasporto e spostare l'interruttore a scorrimento (2) verso sinistra. Appare la croce laser. Con il tasto di selezione si possono azionare singolarmente le linee laser.

Per il livellamento orizzontale e verticale si deve allentare la sicura di trasporto. Non appena l'apparecchio si venisse a trovare al di fuori del campo di livellamento automatico di 3,5°, le linee laser iniziano a lampeggiare. Posizionare l'apparecchio in modo che si trovi all'interno del campo di livellamento. Le linee laser si riaccendono costantemente.

4 Modalità d'inclinazione

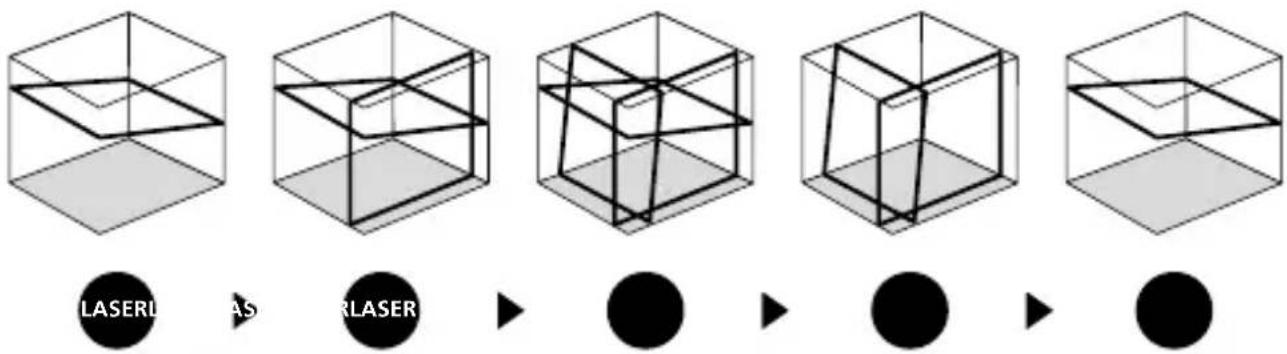

Non allentare la sicurezza di trasporto, spostare l'interruttore a scorrimento (2) verso destra. Accendere i laser tenendo premuto il tasto di selezione (7) e definire la selezione premendo nuovamente il tasto. È ora possibile tracciare piani obliqui e inclinazioni. In questa modalità le linee laser non si allineano più automaticamente, e ciò viene segnalato mediante una breve disattivazione delle linee laser ogni 5 secondi circa.

Il dispositivo può essere spento indipendentemente dalla selezione laser tenendo premuto il tasto (7).

5 Modalità di ricezione manuale Opzionale: utilizzo del ricevitore laser GRX

Utilizzare il ricevitore laser (opzionale) per il livellamento su grandi distanze o quando le linie laser non sono più visibili. Per lavorare con il ricevitore laser, commutare il laser a proiezione di linee nella modalità di ricezione manuale premendo il tasto 9. (modalità di ricezione manuale on/off). Le linee laser iniziano a pulsare a una frequenza elevata e la loro luminosità dimi-nuisce. Il pulsare delle linee laser permette al ricevitore laser di riconoscerle.

Osservare quanto contenuto nelle istruzioni per l'uso del ricevitore laser per laser lineari.

!

Per l'ottica speciale utilizzata per generare la linea laser continua a 360°, la linea potrebbe presentare luminosità diverse in alcune sue parti, dovute a motivi tecnici. Nella modalità di ricezione manuale si potrebbero pertanto avere raggi d'azione differenti.

Verifica della calibratura

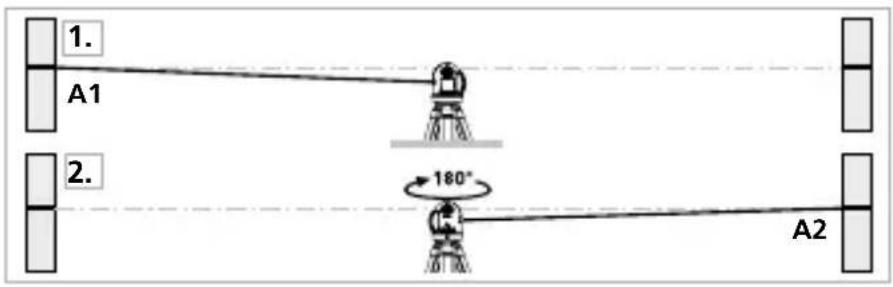

La calibratura del laser può essere controllata. Collocate lo strumento al centro di due pareti distanti tra loro almeno 5 m e accendetelo.

Accendere l'apparecchio sbloccando la sicura di trasporto (croce di collimazione attiva). Per una verifica ottimale, usate un treppiede.

1. Marcate il punto A1 sulla parete.

2. Ruotate l'apparecchio di 180° e marcate il punto A2.

A questo punto avrete un riferimento orizzontale tra A1 e A2.

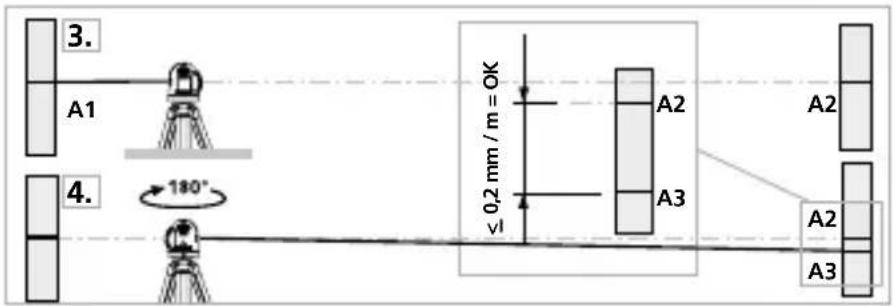

Controllare la calibrazione

1. Avvicinate quanto più possibile l'apparecchio alla parete, all'altezza del punto A1.
2. Ruotate l'apparecchio di 180° e marcate il punto A3. La differenza tra A2 e A3 rappresenta la tolleranza.

Se la distanza tra A2 e A3 è superiore a 0,2 mm / m, si rende necessaria una regolazione. Contattate il vostro rivenditore specializzato o rivolgetevi al Servizio Assistenza di UMAREX-LASERLINER.

Verifica della linea verticale

Collocare l'apparecchio a circa 5 m da una parete. Fissare alla parete un filo a piombo lungo 2,5 m; il piombo deve poter oscillare liberamente. Accendere l'apparecchio e puntare il laser verticale sul filo a piombo. La precisione rientra nella tolleranza se lo scostamento tra la linea laser ed il filo a piombo non è maggiore di ± 2 mm.

Verifica della linea orizzontale

Collocare l'apparecchio a circa 5 m da una parete ed attivare la croce di collimazione laser. Segnare il punto B sulla parete. Ruotare la croce di collima-zione laser di circa 2,5 m verso destra e segnare il punto C. Controllare se la linea orizzontale passante per il punto C si trova alla stessa altezza del punto B ± 2 mm. Ripetere la procedura ruotando la croce di collimazione verso sinistra.

!

Verificare regolarmente la calibrazione prima dell'uso, dopo il trasporto e in caso di lunghi periodi di inattività.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente, affinché sia sempre assicurata la precisione dei risultati di misura. Consigliamo intervalli di calibrazione annuali. Contattate il vostro rivenditore specializzato o rivolgetevi al Servizio Assistenza di UMAREX-LASERLINER.

Dati tecnici (Con riserva di modifiche tecniche. 23W04)
Range di autolivellamento ± 3,5° (orizzontale)
Precisione ± 0,2 mm / m
Livellamento	automatico
Visibilità (tipica)*	55 m
Area di lavoro con ricevitore manuale	60 m (a seconda della differenza di luminosità dovuta a motivi tecnici)
Lunghezza delle onde laser	515 nm
Classe laser	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Grado di protezione	IP 64
Alimentazione	Gruppo batterie agli ioni di litio da 7,4V / 2,6Ah / 19,24Wh Alimentatore da 5V/DC / 2A
Attacco del treppiede	Filettatura da 1/4"
Durata di esercizio con 3 piani laser: circa 5 ore con 2 piani laser: circa 10 ore con 1 piani laser: circa 17 ore
Durata ricarica	circa 4 ore
Condizioni di lavoro	0°C ... 50°C, umidità dell'aria max. 80% rH, non condensante, altezza di lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio -10°C ... 70°C, umidità dell'aria max. 80% rH
Dimensioni (L x A x P) 140 x 130 x 85 mm
Peso	636 g (inclusi gruppo batterie)

Disposizioni valide in UE e Regno unito e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE e del Regno unito.

Questo prodotto, accessori e imballaggio inclusi, è un apparecchio elettrico che deve essere riciclato nel rispetto dell'ambiente secondo le direttive europee e del Regno Unito in materia di rifiuti di apparecchiature elettriche ed elettroniche, batterie e imballaggi così da recuperare preziose materie prime.
