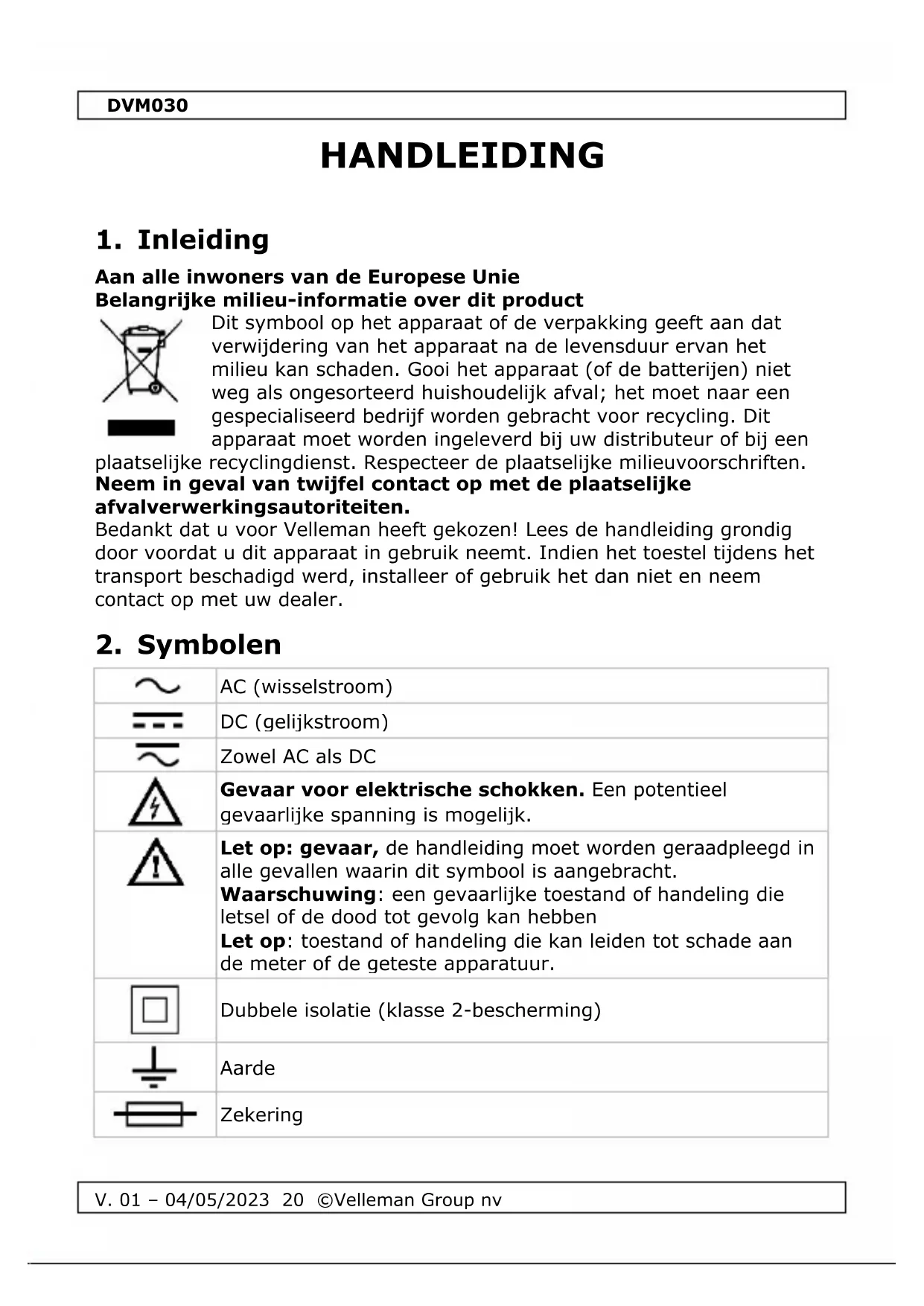

GEBRUIKSAANWIJZING DVM030 VELLEMAN

Aan alle inwoners van de Europese Unie Belangrijke milieu-informatie over dit product

Dit symbool op het apparaat of de verpakking geeft aan dat verwijdering van het apparaat na de levensduur ervan het milieu kan schaden. Gooi het apparaat (of de batterijen) niet weg als ongesorteerd huishoudelijk afval; het moet naar een gespecialiseerd bedrijf worden gebracht voor recycling. Dit apparaat moet worden ingeleverd bij uw distributeur of bij een plaatselijke recyclingdienst. Respecteer de plaatselijke milieuvoorschriften.

Neem in geval van twijfel contact op met de plaatselijke afvalverwerkingsautoriteiten.

Bedankt dat u voor Velleman heeft gekozen! Lees de handleiding grondig door voordat u dit apparaat in gebruik neemt. Indien het toestel tijdens het transport beschadigd werd, installeer of gebruik het dan niet en neem contact op met uw dealer.

2. Symbolen

	AC (wisselstroom)
	DC (gelijkstroom)
	Zowel AC als DC
	Gevaar voor elektrische schokken. Een potentieel gevaarlijke spanning is mogelijk.
	Let op: gevaar, de handleiding moet worden geraadpleegd in alle gevallen waarin dit symbool is aangebracht.Waarschuwing: een gevaarlijke toestand of handeling die letsel of de dood tot gevolg kan hebbenLet op: toestand of handeling die kan leiden tot schade aan de meter of de geteste apparatuur.
	Dubbele isolatie (klasse 2-bescherming)
	Aarde
	Zekering

DVM030

	Condensator
	Diode
	Continuïteit

3. Algemene richtlijnen

Zie de Velleman® Service- en kwaliteitsgarantie op de laatste pagina's van deze handleiding.

	Dit symbool geeft aan: Lees instructiesHet niet lezen van de instructies en handleiding kan leiden tot schade, letsel of de dood.
	Dit symbool geeft aan: GevaarEen gevaarlijke toestand of handeling die letsel of de dood tot gevolg kan hebben.
	Dit symbool geeft aan: Gevaar van gevaar/schadeRisico van een gevaarlijke toestand of handeling die tot schade, letsel of de dood kan leiden.
	Dit symbool geeft aan: Attentie; belangrijke informatieHet negeren van deze informatie kan leiden tot gevaarlijke situaties.
	WAARSCHUWING: Om elektrische schokken te voorkomen moet u altijd de testsnoeren loskoppelen voordat u de behuizing opent. Gebruik, om brandgevaar te voorkomen, alleen zekeringen met dezelfde stroomsterkte als in deze handleiding vermeld.Opmerking: zie de waarschuwing op het batterijvak.
	Vermijd koude, hitte en grote temperatuurschommelingen.Wanneer het apparaat wordt verplaatst van een koude naar een warme locatie, laat het dan uitgeschakeld totdat het op kamertemperatuur is gekomen. Dit om condensatie en meetfouten te voorkomen.
	Bescherm dit apparaat tegen schokken en misbruik. Vermijd brute kracht bij de bediening.
	Vervuilingsgraad 2-apparaat. Alleen voor gebruik binnenshuis.Houd dit apparaat uit de buurt van regen, vocht, spatten en druipende vloeistoffen. Niet voor industrieel gebruik. Zie §8 Vervuilingsgraad.

DVM030

Houd het apparaat uit de buurt van kinderen en onbevoegde gebruikers.

Gevaar voor elektrische schokken tijdens gebruik. Wees zeer voorzichtig bij het meten van circuits onder spanning.

Het apparaat bevat geen onderdelen die door de gebruiker kunnen worden onderhouden. Raadpleeg een erkende dealer voor service en/of reserveonderdelen.

Dit is een CAT III meetinstrument van de installatiecategorie. Zie §7 Overspanning/installatiecategorie.

Lees dit addendum en de handleiding grondig door. Maak uzelf vertrouwd met de functies van het apparaat voordat u het daadwerkelijk gebruikt.

Alle wijzigingen aan het apparaat zijn om veiligheidsredenen verboden. Schade veroorzaakt door wijzigingen aan het apparaat door de gebruiker valt niet onder de garantie.

Gebruik het apparaat alleen voor het beoogde doel. Bij ongeoorloofd gebruik vervalt de garantie. Schade veroorzaakt door het negeren van bepaalde richtlijnen in deze handleiding wordt niet gedekt door de garantie en de dealer aanvaardt geen verantwoordelijkheid voor eventuele daaruit voortvloeiende defecten of problemen.

4. Onderhoud

Het apparaat bevat geen onderdelen die door de gebruiker kunnen worden onderhouden. Raadpleeg een erkende dealer voor service en/of reserveonderdelen.

Maak de testsnoeren los van de aansluitingen voordat u onderhoud uitvoert. Zie §11 Vervanging van batterij en zekering voor instructies over het vervangen van de batterij of zekering.

Gebruik geen schuurmiddelen of oplosmiddelen op de meter. Gebruik voor het schoonmaken een vochtige doek en een mild schoonmaakmiddel.

5. Tijdens gebruik

Gevaar voor elektrische schokken tijdens gebruik. Wees zeer voorzichtig bij het meten van circuits onder spanning.

DVM030

• Indien de apparatuur wordt gebruikt op een wijze die niet door de fabrikant is gespecificeerd, kan de door de apparatuur geboden bescherming worden aangetast.
• Overschrijd nooit de grenswaarde voor bescherming. Deze grenswaarde staat afzonderlijk vermeld in de specificaties voor elk meetbereik.
• Raak geen ongebruikte aansluitingen aan wanneer de meter is verbonden met een circuit dat wordt getest.
• Gebruik de meter nooit bij CAT III-installaties wanneer u spanningen meet die de veiligheidsmarge van 1000 V boven de aarde kunnen overschrijden.
• Stel de bereikkeuze in op de hoogste stand als de intensiteit van de te meten lading vooraf onbekend is.
• Ontkoppel de meetsnoeren van het geteste circuit alvorens aan de bereikkeuze te draaien om van functie te veranderen.
• Wanneer u metingen uitvoert op een TV-toestel of schakelende stroomkringen, moet u er altijd aan denken dat de meter kan worden beschadigd door spanningspulsen met een hoge amplitude op de testpunten.
• Wees altijd voorzichtig bij het werken met spanningen boven 60 VDC of 30 VAC rms. Houd uw vingers tijdens de meting altijd achter de sondebarrières.
• Voer nooit weerstands-, diode- of continuïteitsmetingen uit op circuits onder spanning. Controleer of alle condensatoren in het circuit leeg zijn.

6. Algemene beschrijving

Zie de illustratie op bladzijde 2 van deze handleiding:

1. Contactloze spanning (NCV) inductiepositie
2. LED-indicator
3. Verlicht LCD-scherm
4. Functietoetsen
5. Draaischakelaar
6. "A" aansluiting
   Steek het rode meetsnoer in deze connector om een maximale stroom van 10 A te meten.
7. "μA/mA" aansluiting
   Steek het rode meetsnoer in deze connector om een maximale stroom van 500 mA te meten.
8. "V Ω →FE Hz" aansluiting
   Steek het rode (positieve) meetsnoer in deze aansluiting om spanning en weerstand te meten.

Of steek de zwarte teststekker tussen de "V Ω→hFE Hz"-aansluiting en de COM-aansluiting voor capaciteits- of hFE-metingen.

9. "COM" aansluiting

Plaats het zwarte (negatieve) meetsnoer.

7. Overspanning/Installatie Categorie

DMM's worden ingedeeld op basis van het risico en de ernst van transiënte overspanning die op het testpunt kan optreden. Transiënten zijn kortstondige uitbarstingen van energie die in een systeem worden geïnduceerd, bv. veroorzaakt door blikseminslag op een elektriciteitsleiding.De bestaande categorieën volgens EN 61010-1 zijn:

CAT I	Een CAT I-meter is geschikt voor metingen aan beveiligde elektronische circuits die niet rechtstreeks op de netspanning zijn aangesloten, bijvoorbeeld elektronicaschakelingen, besturingssignalen...
CAT II	Een meter met CAT II-classificatie is geschikt voor metingen in CAT I-omgevingen en monofasige apparaten die op het net zijn aangesloten door middel van een stekker en circuits in een normale huiselijke omgeving, op voorwaarde dat het circuit ten minste 10 m verwijderd is van een CAT III- of 20 m van een CAT IV-omgeving. Bijv. huishoudelijke apparaten, draagbaar gereedschap...
CAT III	Een meter met CAT III-classificatie is geschikt voor metingen in CAT I- en CAT II-omgevingen, alsmede voor metingen aan (vaste) mono- of meerfasige apparaten die ten minste 10 m verwijderd zijn van een CAT IV-omgeving, en voor metingen in of aan apparatuur op distributieniveau (zekeringkasten, verlichtingscircuits, elektrische ovens).
CAT IV	Een meter met CAT IV-classificatie is geschikt voor metingen in CAT I-, CAT II- en CAT III-omgevingen en op het niveau van de primaire voeding.Merk opdatvoor alle metingen aan apparatuur waarvan de voedingskabels buiten lopen (bovengronds of ondergronds) een CAT IV-meter moet worden gebruikt.

Waarschuwing:

Dit apparaat is ontworpen overeenkomstig EN 61010-1 installatiecategorie CAT III 1000 V. Dit houdt in dat er bepaalde gebruiksbeperkingen gelden die verband houden met spanningen en spanningspieken die in de gebruiksomgeving kunnen voorkomen. Zie bovenstaande tabel.

Dit apparaat is alleen geschikt voor metingen tot 1000 V in CAT III

8. Vervuilingsgraad

IEC 61010-1 specificeert verschillende soorten vervuilingsomgevingen, waarvoor verschillende beschermingsmaatregelen nodig zijn om de veiligheid te waarborgen. Zwaardere omgevingen vereisen meer bescherming, en de bescherming tegen de vervuiling die in een bepaalde omgeving wordt aangetroffen, hangt voornamelijk af van de isolatie en de eigenschappen van de behuizing. De vervuilingsgraad van de DVM geeft aan in welke omgeving het apparaat mag worden gebruikt.

Vervuilingsgraad 1	Er is geen vervuiling of alleen droge, niet-geleidende vervuiling. De vervuiling heeft geen invloed. (alleen te vinden in hermetisch afgesloten behuizingen)
Vervuilingsgraad 2	Alleen niet-geleidende vervuiling komt voor. Af en toe is tijdelijke geleidbaarheid door condensatie te verwachten. (huis- en kantooromgevingen vallen onder deze categorie)
Vervuilingsgraad 3	Er treedt geleidende verontreiniging op, of droge niet-geleidende verontreiniging die geleidend wordt door te verwachten condensatie.(industriële omgevingen en omgevingen die aan de buitenlucht worden blootgesteld - maar niet in contact komen met neerslag)
Vervuilingsgraad 4	De verontreiniging genereert aanhoudende geleidbaarheid door geleidend stof of door regen of sneeuw (blootgestelde buitenomgevingen en omgevingen met een hoge vochtigheidsgraad of hoge concentraties fijne deeltjes).

Waarschuwing: Dit apparaat is ontworpen in overeenstemming met EN 61010-1 vervuilingsgraad 2. Dit houdt in dat er bepaalde gebruiksbeperkingen gelden die verband houden met de vervuiling die in de gebruiksomgeving kan optreden. Zie bovenstaande tabel.

Dit apparaat is alleen geschikt voor metingen in omgevingen van vervuilingsgraadklasse 2.

9. Specificaties

Dit apparaat is niet gekalibreerd bij aankoop!

Voorschriften betreffende de gebruiksomgeving:

Gebruik deze meter alleen voor metingen in CAT I, CAT II en CAT III omgevingen (zie §7).

Gebruik deze meter alleen in een omgeving met vervuilingsgraad 2 (zie §8).

DVM030

Ideale werkomstandigheden zijn:

• temperatuur: 18 °C tot 28 °C
- relatieve vochtigheid: max. 80 % RH
• hoogte: max. 2000 m (6560 ft)

Automatische uitschakeling: automatische uitschakeling ongeveer 15 minuten na het inschakelen van de meter

Weergave van overbelasting: "OL"

Polariteitsweergave: negatief "-"

Bedrijfstemperatuur: 0°C-40°C

Opslagtemperatuur: -10°C-60°C

Lage batterij indicatie:

testsonde: CAT III 1000 V / CAT IV 600 V, L = 100 cm

Tellingen weergeven	4000 graven
LCD Grootte (mm)	56 x 32
DC Voltage:	40mV / 400mV / 4V / 40V / 400V / 1000V
AC Voltage:	40mV / 400mV / 4V / 40V / 400V / 750V
Gelijkstroom:	400μA / 4mA / 40mA / 400mA /4A / 10A
AC-stroom:	400μA / 4mA / 40mA / 400mA /4A / 10A
Weerstand:	400Ω / 4kΩ / 40kΩ / 400kΩ / 4MΩ / 40MΩ
Bereik selecteren	Auto bereik
Continuïteitscontrole	Ja
Diode Test	Ja
Data Hold	Ja
Batterijtest (1,5V/3V/9V)	Geen
Indicatie over bereik	Ja
LED/flitslicht	Geen
Achtergrondverlichting	Ja
Automatische uitschakeling	Ja
Weergave van eenheidspictogrammen	Ja
Lage Batterij Indicatie	Ja
Bescherming tegen overschrijding	Ja
NCV Opsporing	Ja
Detectie van stroomdraden	Ja
Ware RMS meting	Ja
Batterij	9V (6F22) x 1
Productgrootte (mm)	200x92x60
Productgewicht (g)	230
Veiligheidscategorie	CATIII 1000V
IP-waarde	IP20

DVM030

Zekeringen

Vervangbaar

F 0,50 A / 1000 V, 6,35 x 32 mm keramiek

Ingangsimpedantie: 10MΩ

Maximale ingangsspanning: 1000V DC of 750V AC RMS

Frequentiebereik: 40Hz - 1000Hz,

Weergave: WARE RMS

Bereik	Resolutie	DCV-nauwkeurigheid	ACV Nauwkeurigheid
40mV	10μV	±0.5%±5	±1.0%±20
400mV	100μV	±0.5%±5	±1.0%±5
4V	1mV	±0.8%±3	±0.8%±5
40V	10mV	±0.8%±3	±0.8%±5
400V	100mV	±0.8%±3	±0.8%±5
1000V	1V	±1%±5	±1.0%±5

9.2 GELIJKSTROOM & WISSELSTROOM

Beveiliging tegen overbelasting: zekering F500mA/1000V voor mA-bereik

zekering F10A/1000V voor 10A bereik

Frequentiebereik: 40Hz - 1000Hz, Weergave: WARE RMS

Bereik	Resolutie	DCA nauwkeurigheid	ACA nauwkeurigheid
400uA	0,1μA	±1.0%±5	±1.2%±5
4000uA	1μA	±0.8%±5	±1.2%±5
40mA	10μA	±0.8%±5	±1.5%±5
400mA	100μA	±0.8%±5	±1.5%±5
4A	1mA	±1.0%±10	±1.8%±15
10A	10mA	±1.0%±10	±1.8%±15

Bescherming tegen overbelasting:

F 0,50 A / 1000 V, 6,35 x 32 mm

F 10A / 1000V, 6,35 x 32 mm

9.3 WEERSTAND

Voer geen weerstandsmetingen uit op circuits onder spanning

Bereik	Resolutie	Nauwkeurigheid
400Ω	0.1Ω	±0.8%±5
4kΩ	1Ω	±0.8%±5
40kΩ	10Ω	±0.8%±5
400kΩ	100Ω	±0.8%±5
4MΩ	1kΩ	±0.8%±5
40MΩ	10kΩ	±1.2%±15

Beveiliging tegen overbelasting: 250 V DC of AC rms

Voer geen diode- of continuïteitsmetingen uit op circuits onder spanning.

reeks

beschrijving

Het display geeft bij benadering de doorlaatspanning van de diode aan.

ingebouwde zoemer klinkt als weerstand < 30 Ω

9.5 FREQUENTIE

Bereik	Resolutie	Nauwkeurigheid
10Hz	0.01Hz	±(0,5% aflezing + 2 cijfers)
100Hz	0.1Hz
1kHz	0,001kHz
10kHz	0.01kHz
100kHz	0.1kHz
1MHz	0.001MHz
10MHz	0.01MHz

DVM030

Beveiliging tegen overbelasting: 250 V DC of AC rms

9.6 CAPACITEIT

Bereik	Resolutie	Nauwkeurigheid
10nF	0.01nF	±(4,0% aflezing + 25 cijfers)
100nF	0.1nF	±(4,0% aflezing + 15 cijfers)
1μF	0,001μF
10μF	0,01μF
100μF	0,1μF
1mF	1μF	±(5,0% aflezing + 25 cijfers)
10mF	10μF
100mF	100μF

Beveiliging tegen overbelasting: 250V DC of 250V AC RMS

Opmerking: Het is normaal wanneer de kleine waarde van de capaciteit niet nul terugkomt, trek de metingen tijdens de meting af om de nauwkeurige waarde te krijgen.

9.7 TRANSISTOR

Bereik	Functie
hFE	Weergave ca. hFE-waarde 1~1000 van transistor in test, basisstroom ca. 1mA.

10. Operatie

10.1 DC + AC SPANNINGSMETING

	Meet geen circuits die spanningen > 1000 VDC of > 750 VAC kunnen bevatten.
	Wees uiterst voorzichtig bij het meten van spanningen hoger dan 60 VDC of 30 VAC rms.Plaats uw vingers tijdens het meten altijd achter de beschermranden van de testsondes!

1. Steek het rode meetsnoer in de aansluiting "V Ω ➕ hFE ➕ Hz" en steek het zwarte meetsnoer in de aansluiting "COM".
2. Zet de draaischakelaar in de spanningsstand ( mV / V).

DVM030

1. Raak met de zwarte testsondetip de negatieve kant van het circuit aan; raak met de rode testsondetip de positieve kant van het circuit aan.
2. Lees de spanning af op het LCD-scherm. De polariteit van het rode meetsnoer wordt aangegeven bij het meten van de gelijkspanning.

Opmerkingen

• Zet de draaischakelaar op een hoger bereik als het huidige testbereik niet bekend is, en dan lager tot de beste nauwkeurigheid.
• Om een elektrische schok en/of schade aan het instrument te voorkomen, mag u niet proberen een spanningsmeting uit te voeren die hoger is dan 750VRMS.
• Het is een normale situatie en geen effect op de meting, eenmaal op mV of V bereik, zelfs zonder input of verbinding met testkabel, meter toont waarde in LCD.
• Een te groot bereik wordt aangegeven met OL of -OL. Stel een hoger bereik in.

10.2 DC-STROOMMETING

Meet geen circuits die spanningen > 1000 VDC of > 750 VAC kunnen bevatten.

Wees uiterst voorzichtig bij het meten van spanningen hoger dan 60 VDC of 30 VAC rms.

Plaats uw vingers tijdens het meten altijd achter de beschermranden van de testsondes!

1. Verwijder de stroom van het te testen circuit en ontlaad de condensatoren van het circuit.
2. Zet de draaischakelaar op het huidige meetbereik.
3. Steek de banaanstekker van de zwarte testkabel in de negatieve COM-aansluiting, voor stroommetingen van minder dan 400mA steekt u de banaanstekker van de rode testkabel in de μ/mA-aansluiting, voor stroommetingen tussen 400mA en 10A steekt u de banaanstekker van de rode testkabel in de 10A-aansluiting.
4. Onderbreek het te testen circuit, sluit het zwarte meetsnoer aan op de meer negatieve kant van de onderbreking, en sluit het rode meetsnoer aan op de meer positieve kant van de onderbreking.
5. Schakel de stroom van het geteste circuit in en lees de waarde af op het LCD-scherm. Als alleen display OL, wat betekent dat de ingang over bereik en gevraagd om de hogere bereik te selecteren.
6. Schakel de stroom van het geteste circuit uit en ontlaad alle condensatoren, verwijder de meetsnoeren en herstel het gemeten circuit.

Opmerkingen

• Zet de draaischakelaar op een hoger bereik als het huidige testbereik niet bekend is, en dan lager tot de beste nauwkeurigheid.
• Als de display "OL" aangeeft voor over bereik, zet dan de draaischakelaar op een hoger bereik.
• Geeft aan dat de maximale stroom 500mA of 10A is, afhankelijk van de jacks waar de rode meetsnoeren in moeten worden gestoken; de zekering springt eruit bij een te hoge stroomsterkte.

Voer geen weerstandsmetingen uit op circuits onder spanning. Zorg ervoor dat alle condensatoren in het circuit leeg zijn.

1. Zet de draaischakelaar in de Ω positie, druk op de "FUNC" toets om Ω op het display aan te geven.
2. Steek de banaanstekker van de zwarte testkabel in de negatieve COM aansluiting, steek de banaanstekker van de rode testkabel in de positieve V Ω aansluiting.
3. Raak met de punten van de testsonde het te testen circuit of onderdeel aan. Het beste is om één kant van het te testen onderdeel los te koppelen, zodat de rest van het circuit de weerstandsmeting niet verstoort.
4. Lees de weerstand af op het LCD-scherm

Opmerkingen

• Als display "OL" voor over bereik, zet de draaischakelaar op een hoger bereik. Bij metingen boven 40MΩ hoge weerstand kan het enkele seconden duren voordat de meter de metingen stabiliseert.
• In het open circuit toont de meter "OL" om aan te geven dat er geen invoer is.
• Om elektrische schokken te voorkomen, moet u de stroom naar het te testen apparaat uitschakelen en alle condensatoren ontladen voordat u weerstandsmetingen uitvoert.

10.4 DIODE- EN CONTINUÏTEITSTEST

Voer geen diode- of continuïteitsmetingen uit op circuits onder spanning. Zorg ervoor dat alle condensatoren in het circuit leeg zijn.

1. Zet de draaischakelaar in de stand 01), druk op "FUNC" om ➞ op het display aan te geven / druk op "FUNC" om 02) op het display aan te geven.

DVM030

1. Steek de banaanstekker van de zwarte testkabel in de negatieve COM-aansluiting, steek de banaanstekker van de rode testkabel in de positieve VΩ -aansluiting.
2. Plaats het rode meetsnoer op de anode van de diode en het zwarte meetsnoer op de kathode van de diode, de meter zal de ongeveer voorwaartse spanning van de diode aangeven, de sperspanning zal OL aangeven.
3. Raak de punten van de testsonde aan het circuit of de draad die u wilt controleren, de maximale waarde van de te controleren weerstand wordt getoond op het display, als de weerstand minder dan 30Ω is, klinkt een geluidssignaal.

10.5 CAPACITEITSMETING

Voer geen capaciteitsmetingen uit op circuits onder spanning. Zorg ervoor dat alle condensatoren in het circuit leeg zijn.

1. Zet de draaischakelaar in de stand++, druk op "FUNC" om nF aan te geven op het display.
2. Steek de banaanstekker van de zwarte testkabel in de negatieve COM-aansluiting, steek de banaanstekker van de rode testkabel in de positieve VΩ -aansluiting.
3. Raak de meetsnoeren aan op de te testen condensator en lees de capaciteitswaarde af op het display.

Opmerkingen

1. De test kan meer tijd in beslag nemen voor grote condensatoren om op te laden; wacht tot de metingen tot rust komen alvorens de test te beëindigen.
2. Om de nauwkeurigheid van metingen kleiner dan 10nF te verbeteren, trekt u de restcapaciteit van de meter en de meetsnoeren af.

10.6 FREQUENTIEMETING (DUTY CYCLE)

Om elektrische schokken te voorkomen, mag u niet meer dan 250 V DC of 250 V AC rms toepassen voordat u de frequentie meet.

1. Zet de draaischakelaar in de Hz/% positie.
2. Steek de banaanstekker van het zwarte meetsnoer in de negatieve COM-aansluiting en de banaanstekker van het rode meetsnoer in de positieve Hz-aansluiting.
3. Raak met de uiteinden van de meetsnoeren het te testen circuit aan.
4. Lees de frequentiewaarde af op het LCD-scherm.

DVM030

1. Druk op de FUNC-toets om "%" aan te geven.
2. Lees de % duty cycle af op het LCD-scherm.

10.7 TRANSISTOR hFE TEST

Om elektrische schokken te voorkomen mag er niet meer dan 36VDC of 36V AC rms tussen de hFE-aansluiting en de COM-aansluiting worden gezet.

1. Zet de draaischakelaar op hFE-bereik
2. Sluit de COM en "+" stekker van het speciale multifunctionele stopcontact aan op de COM en V Ω→hFE Hz ingangsaansluiting.
3. Bepaal of de te testen transistor van het NPN- of PNP-type is en plaats de emitter-, basis- en collectorleiding.
4. Steek de draden van de transistor in de juiste gaten van het speciale multifunctionele stopcontact.
5. De meter toont de geschatte hFE-waarde op het LCD-scherm.

10.8 NCV (CONTACTLOZE SPANNING) DETECTIE

Als gevolg van externe interferentiebron kan deze functie een verkeerde spanningsdetectie veroorzaken; het detectieresultaat is alleen bedoeld als referentie.

1. Zet de roterende schakelaar op NCV positie en LCD vertoning EF, contacteer het hoogste deel van meter met het geteste circuit, de aanwijzende LED zal knipperen en het hoorbare signaal zal klinken, de signaalsterkte toonde in LCD vertoning.

Opmerkingen

1. Het detectieresultaat is ter referentie, bepaal de spanning niet ALLEEN door NCV-detectie.
2. De detectie kan worden verstoord door het ontwerp van de contactdoos, de dikte van de isolatie en andere variabele omstandigheden.
3. Externe storingsbronnen, zoals flitslicht, motor, enz. kunnen een verkeerde detectie veroorzaken.

10.9 LIJNTEST (HERKENNING STROOMDRAAD)

1. Stel de draaischakelaar in op de LINE positie, verbind het zwarte meetsnoer met de COM aansluiting en het rode meetsnoer met de VΩ aansluiting, houd het isolatiedeel van het zwarte meetsnoer vast en breng het niet in het te meten circuit; contacteer het rode meetsnoer

V. 01 - 04/05/2023 33 ©Velleman Group nv

DVM030

met de stroomdraad, de zoemer van de meter zal geactiveerd worden en de rode LED zal flikkeren, wanneer het rode meetsnoer de aardingslijn verbindt, zal de zoemer niet klinken en zal de LED niet flikkeren.

Opmerkingen

1. Wanneer de kring in ernstige lekkage is (ongeveer meer dan 15V), zal de rode testkabel zelfs de aardlijn contacteren, de zoemer van de meter zal klinken en de LED zal flikkeren.

10.10 MAX/MIN

1. Druk op de MAX/MIN knop om de MAX/MIN opnamemodus te activeren, het displaysymbool "MAX" zal verschijnen, de meter zal de maximum meting weergeven en vasthouden en zal enkel updaten wanneer een nieuwe "max" zich voordoet. Het displaysymbool "MIN" zal verschijnen, de meter zal de minimum meting weergeven en vasthouden en zal enkel updaten wanneer een nieuwe "min" zich voordoet.

2. Om de MAX/MIN modus te verlaten houdt u de MAX/MIN knop 2 seconden ingedrukt.

10.11 RELATIEVE MODE

Met de relatieve meetfunctie kunt u metingen verrichten ten opzichte van een opgeslagen referentiewaarde. Een referentiespanning, stroom, enz. kan worden opgeslagen en metingen worden verricht in vergelijking met die waarde. De weergegeven waarde is het verschil tussen de referentiewaarde en de gemeten waarde.

1. Druk op de REL knop om de meting op te slaan in het LCD display en de REL indicator verschijnt op het LCD display.

2. Het LCD-scherm geeft het verschil aan tussen de opgeslagen waarde en de gemeten waarde.

3. Druk op de REL toets om de relatieve modus te verlaten.

10.12 ACHTERGRONDVERLICHTING

Druk gedurende 1 of 2 seconden op de toets om de schermverlichting in of uit te schakelen, de schermverlichting gaat automatisch uit na 10 seconden.

10.13 VASTE FUNCTIE

De hold-functie bevriest de meting op het display, druk kort op de HOLD-toets om de hold-functie te activeren of te verlaten.

11. Vervanging van batterij en zekering

	WAARSCHUWING: Om elektrische schokken te voorkomen moet u altijd de testsnoeren loskoppelen voordat u de behuizing opent. Gebruik, om brandgevaar te voorkomen, alleen zekeringen met dezelfde nominale waarden als in deze handleiding vermeld.Opmerking: zie de waarschuwing op het batterijvak.
	Het apparaat bevat geen onderdelen die door de gebruiker kunnen worden onderhouden.Raadpleeg een erkende dealer voor service en/of reserveonderdelen.
	Maak de meetsnoeren los van de testpunten en verwijder de meetsnoeren van de meetklemmen alvorens de batterijen of zekeringen te vervangen.

• Wanneer" " wordt weergegeven, moet de batterij worden vervangen.
• Zekeringen hoeven zelden te worden vervangen en doorgebrande zekeringen zijn bijna altijd het gevolg van een menselijke fout.

Om de batterij te vervangen:

• Schakel het instrument uit. Koppel de meetsnoeren los.
• Verwijder de schroef aan de achterkant van de behuizing en open de behuizing voorzichtig.
• Verwijder de oude batterij en plaats een nieuwe.
• Sluit de behuizing en draai de schroef vast.

Batterij: 9V (6F22) x 1, let op de polariteit.

• Voordat u een zekering vervangt, moet u ervoor zorgen dat de multimeter is losgekoppeld van de externe spanningsbron en andere aangesloten instrumenten.
• Gebruik alleen zekeringen zoals beschreven in het hoofdstuk Technische gegevens! Het gebruik van hulpzekeringen, in het bijzonder het kortsluiten van zekeringhouders is verboden en kan leiden tot vernietiging van het instrument of ernstig lichamelijk letsel van de bediener.

Om de zekeringen te vervangen:

- Schakel het instrument uit. Koppel de meetsnoeren los.

DVM030

• Verwijder de schroef aan de achterkant van de behuizing en open de behuizing voorzichtig.
• Verwijder de defecte zekering en plaats een nieuwe.
• Sluit de behuizing en draai de schroef vast.

Zorg ervoor dat de meter goed gesloten is en plaats de beschermrand terug voordat u de meter gebruikt.

12. Problemen oplossen

Als het apparaat zich tijdens het meten abnormaal gedraagt, betekent dit dat de interne zekering defect is.

Denk eraan dat een laag batterijniveau kan leiden tot onjuiste metingen. Vervang de batterij regelmatig.

(Tip: de verminderde helderheid van de achtergrondverlichting/LCD-display duidt op een laag batterijniveau).

Gebruik dit toestel uitsluitend met originele accessoires. Velleman nv kan niet aansprakelijk worden gesteld in geval van schade of letsel ten gevolge van (verkeerd) gebruik van dit toestel. Voor meer info over dit product en de laatste versie van deze handleiding kunt u terecht op onze website www.velleman.eu. De informatie in deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd.

© COPYRIGHT NOTICE

Het auteursrecht op deze handleiding berust bij Velleman Group nv. Alle wereldwijde rechten zijn voorbehouden. Niets uit deze handleiding mag worden gekopieerd, gereproduceerd, vertaald of herleid tot enig elektronisch medium of anderszins zonder voorafgaande schriftelijke toestemming van de auteursrechthebbende.

MODE D'EMPLOI

1. Introduction

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

- Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.

- Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg:

- alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving.

- verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).

- defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.

- defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.

- schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand).

- schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat.

- alle schade door wijzigingen, reparaties of modificaties

uitgevoerd door derden zonder toestemming van Velleman®.

- Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

- Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

- Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.

- Elké commerciële garantie laat deze rechten onverminderd.

Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).

FR
