GEBRUIKSAANWIJZING Xena Home 30.3074.10 TFA

Gebruiksaanwijzing Hartelijk dank dat u voor dit apparaat van TFA hebt gekozen. Voordat u met het apparaat gaat werken

Lees de gebruiksaanwijzing aandachtig door.

De gebruiksaanwijzing is bij het apparaat gevoegd of kan wor- den gedownload van www.tfa-dostmann.de/en/service/downloads/instruction- manuals

Gebruik het product niet anders dan in deze handleiding is aan- gegeven.

Door rekening te houden met wat er in de handleiding staat, ver- mijdt u ook beschadigingen van het product en riskeert u niet dat uw wettelijke rechten door verkeerd gebruik niet meer gel- den.

Volg met name de veiligheidsinstructies op!

Deze gebruiksaanwijzing goed bewaren a.u.b.!

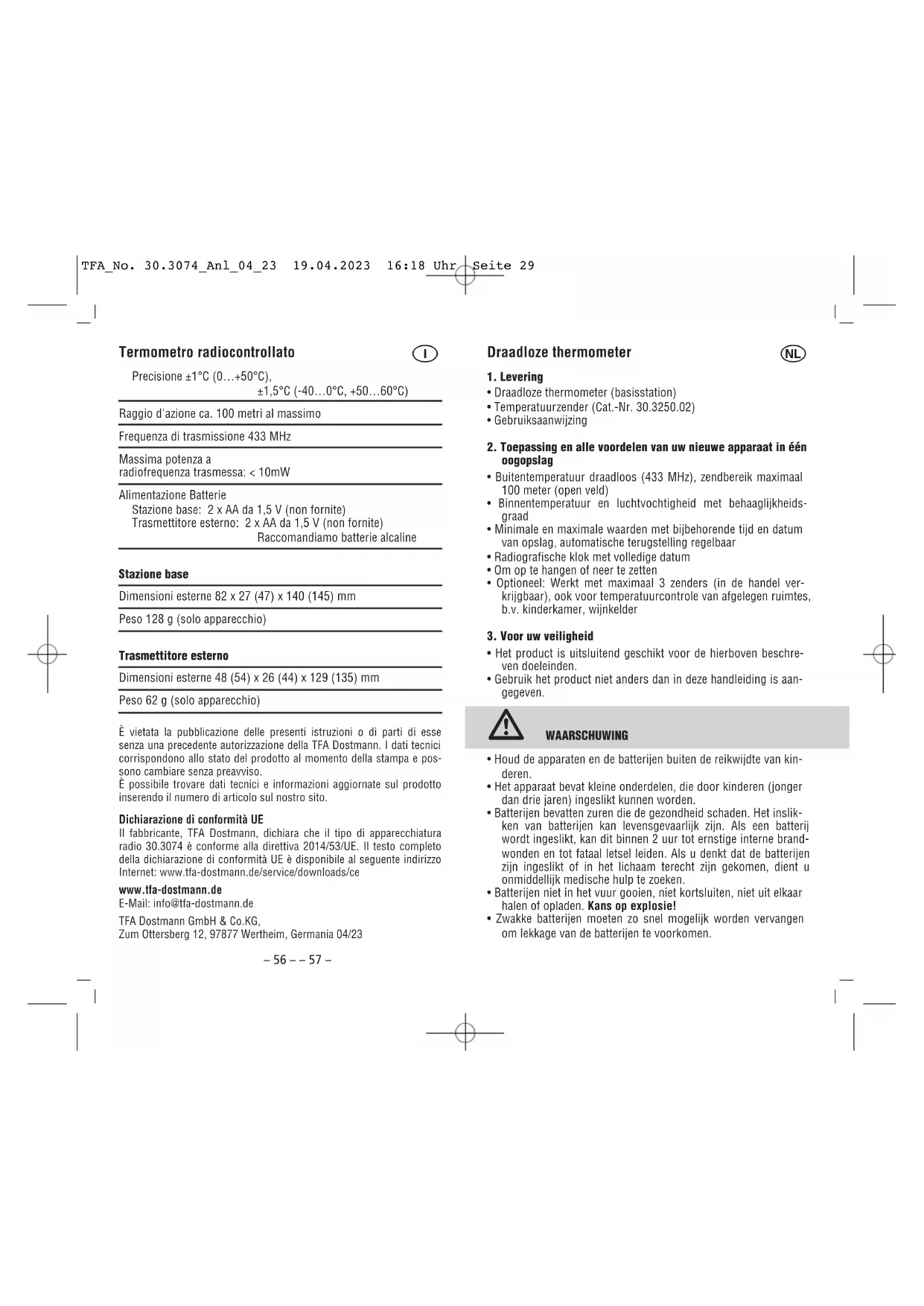

2. Toepassing en alle voordelen van uw nieuwe apparaat in één

• Buitentemperatuur draadloos (433 MHz), zendbereik maximaal 100 meter (open veld)

• Binnentemperatuur en luchtvochtigheid met behaaglijkheids- graad

• Minimale en maximale waarden met bijbehorende tijd en datum van opslag, automatische terugstelling regelbaar

• Radiografische klok met volledige datum

• Om op te hangen of neer te zetten

• Optioneel: Werkt met maximaal 3 zenders (in de handel ver- krijgbaar), ook voor temperatuurcontrole van afgelegen ruimtes, b.v. kinderkamer, wijnkelder

3. Voor uw veiligheid

• Het product is uitsluitend geschikt voor de hierboven beschre- ven doeleinden.

• Gebruik het product niet anders dan in deze handleiding is aan- gegeven. WAARSCHUWING

• Houd de apparaten en de batterijen buiten de reikwijdte van kin- deren.

• Het apparaat bevat kleine onderdelen, die door kinderen (jonger dan drie jaren) ingeslikt kunnen worden.

• Batterijen bevatten zuren die de gezondheid schaden. Het inslik- ken van batterijen kan levensgevaarlijk zijn. Als een batterij wordt ingeslikt, kan dit binnen 2 uur tot ernstige interne brand- wonden en tot fataal letsel leiden. Als u denkt dat de batterijen zijn ingeslikt of in het lichaam terecht zijn gekomen, dient u onmiddellijk medische hulp te zoeken.

• Batterijen niet in het vuur gooien, niet kortsluiten, niet uit elkaar halen of opladen. Kans op explosie!

• Zwakke batterijen moeten zo snel mogelijk worden vervangen om lekkage van de batterijen te voorkomen. TFA_No. 30.3074_Anl_04_23 19.04.2023 16:18 Uhr Seite 29– 58 – – 59 – Draadloze thermometer

• Let op de juiste polariteit bij het plaatsen van de batterijen. Gebruik nooit tegelijkertijd oude en nieuwe batterijen of batterij- en van een verschillend type. Verwijder de batterijen, als u het apparaat langere tijd niet gebruikt. Als een batterij heeft gelekt, vermijd dan contact met de huid, ogen en slijmvliezen. Spoel in geval van contact met batterijzuur de desbetreffende plekken onmiddellijk af met water en raadpleeg een arts. LET OP

• Het eigenmachtig repareren, verbouwen of veranderen van het apparaat is niet toegestaan.

• Stel het apparaat niet bloot aan extreme temperaturen, trillingen en schokken.

• Maak het apparaat met een zachte, enigszins vochtige doek schoon. Geen schuur- of oplosmiddelen gebruiken!

• Het basisstation is alleen geschikt voor het gebruik in binnen- ruimtes. Tegen vocht beschermen.

• De zender is tegen spatwater beschermd maar niet waterdicht (zie: „Standplaats en montage”).

Basisstation (ontvanger) A: LCD-display (Fig. 1): A 1: Tijd met seconden A 2: DCF-ontvangstsymbool A 3: Tijdzone A 4: Automatische reset (AUTO Reset) A 5: Binnentemperatuur A 6: Minimale waarden (MIN) A 7: Maximale waarden (MAX) A 8: Luchtvochtigheid A 9: Buitentemperatuur A 10: Cirkelsymbool voor de kanaalwissel A 11: Kanaalnummer A 12: Ontvangstsymbool voor zender A 13: Batterijsymbool zender A 14: Behaaglijkheidsgraad (smiley) A 15: Batterijsymbool voor basisstation A 16: Datum Draadloze thermometer

B: Toetsen (Fig. 1): B 1: SET toets B 2: CHANNEL toets B 3: –/MIN toets B 4: MAX/+ toets C: Behuizing (Fig. 2): C 1: Wandbevestiging C 2: Batterijvak C 3: Standaard (wegneembaar) Zender D: Display (Fig. 3): D 1: Kanaal 1/2/3 D 2: Transmissie signaal D 3: Batterijsymbool voor zender D 4: Buitentemperatuur E: Behuizing (Fig. 3): E 1: Batterijvak E 2: Standaard voor bevestigen aan een muur of plaatsen op een tafel E 3: Uitsparingen voor de houder voor bevestigen aan een muur F: Toetsen in het batterijvak (Fig. 3): F 1: TX toets F 2: 1 2 3 schuifschakelaar voor de kanaalselectie

5. Inbedrijfstelling

5.1 Plaatsen van de batterijen

• Leg de apparaten op een afstand van ca. 1,5 meter van elkaar op een tafel. Vermijd de nabijheid tot eventuele stoorbronnen (elektronische apparaten en radiografische installaties).

• Maak het batterijvak van de buitenzender open en plaats er twee nieuwe batterijen 1,5 V AA in met de juiste polariteit. Alle seg- menten verschijnen kort.

• De temperatuur verschijnt op het display. De schuifschakelaar is ingesteld op kanaal 1.

• Sluit het batterijvak weer.

• Plaats er twee nieuwe batterijen 1,5 V AA in. Batterijen in de juiste poolrichting plaatsen. Alle segmenten verschijnen kort. De luchtvochtigheid en de temperatuur verschijnen op het dis- play, evenals een smiley om het comfortniveau aan te geven.

• Sluit het batterijvak weer.

5.2 Ontvangst van de buitenzender

• Het basisstation probeert de buitentemperatuur te ontvangen en het ontvangstsymbool knippert.

• Is de ontvangst geslaagd, verschijnt de buitentemperatuur en het ontvangstsymbool op het display.

• Als de buitentemperatuur niet wordt ontvangen, blijft „- -. -” op het display staan. Test de batterijen en begin opnieuw.

• U kunt de buitenzenderzoeker op een later tijdstip ook handma- tig starten (bijv. bij verlies van het buitenzendersignaal of na een batterijwissel). Houdt de CHANNEL toets op het basisstation drie seconden ingedrukt. Het ontvangstsymbool voor de buitenzen- der knippert.

• Druk op de TX toets in het batterijvak van de zender. De over- dracht van de gegevens vindt direct plaats en bij succesvol ont- vangst verschijnt de buitentemperatuur op het display van het basisstation.

• Indien na succesvolle ontvangst het contact tussen zender en ontvanger op een later tijdstip verloren gaat, vinden na 30 en 60 minuten ontvangstpogingen plaats. De ontvangst wordt om het hele uur geactiveerd.

5.3 Ontvangst van het radiografisch tijdsignaal

• Na de ontvangst van de buitentemperatuur, probeert de klok nu het tijdsignaal te ontvangen en het DCF-ontvangstsymbool knip- pert.

• Als na 3-10 minuten de ontvangst succesvol is, verschijnt de radiografische tijd en het DCF-ontvangstsymbool permanent op het display.

• Het DCF-signaal wordt dagelijks om 1:00, 2:00 en 3:00 uur 's morgens ontvangen. Is de ontvangst niet geslaagd, probeert de klok om 4:00 en 5:00 uur een signaal te krijgen.

• U kunt de DCF-ontvangst ook handmatig starten. Druk 3 secon- den op de –/MIN toets. Het DCF-ontvangstsymbool knippert.

• Als u de –/MIN toets nogmaals 3 seconden lang ingedrukt houdt, is het ontvangstproces gestopt. Het DCF-ontvangstsym- bool verdwijnt dan. Draadloze thermometer

• Er zijn drie verschillende ontvangstsymbolen: knippert – ontvangst is actief blijft staan – ontvangst is goed geen symbool – geen ontvangst

• Als de radiografische klok geen DCF-signaal ontvangt (wegens storingen, afstand, enz.), kunt u de tijd ook handmatig instellen.

• De klok werkt dan als een gewone kwartsklok (zie: "Handmatige instellingen"). Aanwijzing voor de ontvangst van de radiografische tijd

De tijd wordt verzonden vanuit een atoomklok bij Frankfurt am Main door een DCF-77 (77,5 kHz) frequentiesignaal met een bereik van ca. 1.500 km. Uw radiografische klok ontvangt dit sig- naal en zet het om in de precieze tijd. Zelfs de overgang van zomer- naar wintertijd gebeurt automatisch.

• Vermijd de nabijheid tot eventuele stoorbronnen die de radio-ont- vangst kunnen beïnvloeden (zie: "Standplaats en montage").

• 's Nachts zijn er over het algemeen minder atmosferische storin- gen. Eén enkel ontvangst per dag is voldoende om de tijdsafwij- king onder 1 seconde te houden.

• Het apparaat verlaat automatisch de instelmodus, als er langer dan 20 seconden geen toets wordt ingedrukt.

• Houdt de MAX/+ of –/MIN toets in de overeenkomstige instel- modus ingedrukt en u komt in de snelle modus.

6.1 Handmatige instellingen

• Druk op de SET toets en houd deze drie seconden ingedrukt, om in de instelmodus te komen.

• De eerste instelbare waarde knippert op het display.

• Gebruik de MAX/+ of –/MIN toets om de gewenste instelling te bepalen, zo lang de weergave knippert.

• Druk op de SET toets om de instelling te bevestigen en naar de volgende waarde te gaan.

• De volgorde is als volgt: – DCF ontvangst ON/OFF (standardinstelling: DCF ON) – Tijdzone -12/+12 (standaardinstelling: TZ 00) – Automatische terugstelling van de maximale en de minimale waarden ON/OFF (standaardinstelling: AUTO OFF MIN MAX) – Behaaglijkheidsgraad ON/OFF TFA_No. 30.3074_Anl_04_23 19.04.2023 16:18 Uhr Seite 31– 62 – – 63 – Draadloze thermometer

• Normaal is de standaard DCF-ontvangst ingeschakeld (DCF ON) en na succesvol ontvangst van het DCF-signaal is een handma- tige tijdinstelling niet nodig.

• In de instelmodus kunt u de MAX/+ of –/MIN toets gebruiken om de ontvangst van het DCF ontvangstsignaal uit te schakelen (DCF OFF) of weer in te schakelen.

• Nadat u de ontvangst gedeactiveerd heeft, moet u de tijd hand- matig instellen. Op het display verschijnt geen tijdzone.

• Bij geactiveerde DCF-ontvangst wordt de handmatig ingestelde tijd overschreven als de ontvangst succesvol is.

6.1.2 Instelling van de tijdzone

• In de instelmodus kunt u met de MAX/+ of –/MIN toets een cor- rectie van de tijdzone maken (-12/+12).

• Een correctie van de tijdzone is vereist wanneer het DCF-signaal wel kan worden ontvangen, maar de tijdzone van de DCF tijd afwijkt (bijvoorbeeld, +1 = één uur later).

6.1.3 Automatische terugstelling

van de maximale en de minimale waarden

• In de instelmodus kunt u de MAX/+ of –/MIN toets gebruiken om de automatische terugstelling van de maximale en de minimale waarden te activeren (AUTO MIN MAX ON) of te deactiveren.

• Is de automatische terugstelling activeert verschijnt permanent op het display AUTO.

• De maximum- en de minimumwaarden worden automatisch dagelijks om 0.00 h gereset (zie: „Terugstelling van maximum- en minimumwaarden”).

6.2 Maximum- en minimumwaarden

6.2.1 Weergave van maximum- en minimumwaarden

• Druk op de –/MIN toets in de normale modus. Op het display knippert MIN.

• Op het display worden de laagste waarden sinds de laatste reset weergegeven, met aanduiding van tijd en datum van de opslag.

• De volgorde is als volgt: Binnentemperatuur, binnenluchtvoch- tigheid, buitentemperatuur. Draadloze thermometer

• Indien u meer dan één zender heeft aangesloten, kunt u met de CHANNEL toets tussen de kanalen wisselen.

• Druk nog eens op de –/MIN toets om het display met de actuele waarden te verkrijgen.

• Herhaal de procedure met de MAX/+ toets om de maximum waarden op te vragen. Op het display knippert MAX.

6.2.2 Terugstelling van maximum- en minimumwaarden

a) Handmatige terugstelling

• Druk op de SET toets en houd deze 3 seconden ingedrukt, wan- neer op het display de maximum- of minimumwaarden ver- schijnen. De waarden worden gewist en op de actuele waarde teruggezet. b) Automatische terugstelling

• Voorwaarde: de automatische reset is ingeschakeld in de instel- modus (AUTO MIN MAX ON). AUTO verschijnt permanent op het display.

• De maximum- en de minimumwaarden worden automatisch dagelijks om 0.00 h gereset.

• Een tussentijdse handmatige reset is ook mogelijk.

6.3 Comfortniveau (Fig. 4)

• Op het display verschijnt een smiley om het comfortniveau van het binnenklimaat aan te duiden.

• Voorwaarde: de functie is ingeschakeld in de instelmodus (stan- daardinstelling ON).

7. Standplaats en montage

• Zoek buitenshuis een schaduwrijke en een tegen regen beschermde plaats uit voor de zender. Direct zonlicht vervalst de meetwaarden en continue vochtigheid belast de elektroni- sche componenten onnodig.

• Plaats het basisstation in de woonruimte.

• Vermijd de nabijheid tot eventuele stoorbronnen die de radio- ontvangst kunnen beïnvloeden. De afstand van mogelijke sto- ringsbronnen (TV, computer, magnetron, draadloze telefoons, babyfoons) en grote metalen voorwerpen (bv. koelkast) dient tenminste 2 meter te zijn. Massieve wanden, in het bijzonder met metalen delen, kunnen het bereik van de zender aanzienlijk beperken. In extreme gevallen is het aan te bevelen, het toestel dichter bij het raam te zetten. TFA_No. 30.3074_Anl_04_23 19.04.2023 16:18 Uhr Seite 32– 64 – – 65 – Draadloze thermometer

• Controleer of een overdracht van de meetwaarden van de zen- der op de gewenste opstellingsplaats naar het basisstation plaatsvindt en of het DCF tijdsignaal kan worden ontvangen.

• Zoek eventueel een andere plaats voor de zender en/of het basisstation.

• Is de transmissie geslaagd, kunt u de zender en het basisstation opstellen of met de wandbevestiging aan de muur monteren.

• Om de zender aan de muur te bevestigen, schroeft u de houder aan de muur en klikt u de zender in de houder.

• Gebruik het basisstation niet in de onmiddellijke nabijheid van een verwarming of andere warmtebronnen en stel het niet bloot aan directe zonnestralen.

• Vervang de batterijen in de zender als het batterijsymbool op het display van de zender of op de buitenwaarden display van het basisstation verschijnt.

• Wanneer het batterijsymbool in het display van de binnenwaar- den verschijnt, vervang dan de batterijen in het basisstation.

• Attentie: bij een batterijwissel moet het contact tussen de zen- der en de ontvanger weer worden hersteld – dus altijd beide apparaten van nieuwe batterijen voorzien of handmatig de bui- tenzender zoeken.

9. Extra buitenzenders (optioneel)

• Als u meerdere buitenzenders wilt aansluiten, kiest u met de 1 2 3 schuifschakelaar in het batterijvak van de buitenzender voor elke buitenzender een ander kanaal. Plaats er twee nieuwe batterijen 1,5 V AA in. Batterijen in de juiste poolrichting plaat- sen. Neem het basisstation dan in werking of start het handma- tig zenderzoeken. – Kies met de CHANNEL toets de desbetreffende zender. – Houdt de CHANNEL toets drie seconden ingedrukt. De gere- gistreerde buitenzender (kanaal) wordt gewist en het zender- zoeken begint. – Druk op de TX toets in het batterijvak van de betreffende zen- der. De gegevens worden onmiddellijk overgedragen.

• De buitenwaarden en het kanaalnummer verschijnen op het dis- play van het basisstation. Gebruik de toets CHANNEL om te schakelen tussen de kanalen 1 tot 3. Draadloze thermometer

• Na de laatst geregistreerde zender (1 tot 3) verschijnt bij een volgende bediening van de CHANNEL toets een kringsymbool voor de automatische kanaalwissel. Op het display verschijnen afwisselend de waarden van de geïnstalleerde zender (10 seconden). Druk nog eens op de CHANNEL toets om deze func- tie uit te schakelen.

• Na de succesvolle inbedrijfstelling van de buitenzender sluit u het batterijvak weer zorgvuldig.

Probleem Oplossing Geen indicatie op het ➜ Batterij in de juiste poolrichtingen basisstation/zender plaatsen ➜ Vervang de batterijen Geen zender ontvangst ➜ Geen zender geïnstalleerd Indicatie „- -. -” ➜ Controleer de batterijen van de zender voor kanaal 1/2/3 (gebruik alleen batterijen/accu's met een spanning van 1,5V) ➜ Basisstation en zender opnieuw volgens de handleiding in bedrijf stellen ➜ Handmatig zoeken van de buiten- zender starten ➜ Zoek een andere plaats voor de buitenzender en/of het basisstation ➜ Afstand tussen buitenzender en basis- station verminderen ➜ Verwijder stoorbronnen Geen DCF ontvangst ➜ Activeer de DCF radio-ontvangst in de instelling (DCF ON) ➜ Druk op de –/MIN toets en houd deze voor drie seconden ingedrukt om de initialisatie handmatig te starten ➜ Ontvangstpoging in de nacht afwach- ten ➜ Zoek een nieuwe opstellingsplaats voor het apparaat ➜ Tijd handmatig instellen ➜ Verwijder stoorbronnen TFA_No. 30.3074_Anl_04_23 19.04.2023 16:18 Uhr Seite 33– 66 – – 67 – Draadloze thermometer

➜ Apparaat opnieuw volgens de hand- leiding in bedrijf stellen Geen correcte weergave ➜ Vervang de batterijen Neem contact op met de verkoper bij wie u dit product gekocht heeft als uw apparaat ondanks deze maatregelen nog steeds niet werkt.

Dit product en de verpakking zijn vervaardigd van hoogwaardige materialen en onderdelen, die kunnen worden gerecycled en her- gebruikt. Dit vermindert afval en spaart het milieu. Voer de verpakking op milieuvriendelijke wijze af via de daarvoor bestemde inzamelsystemen. Afvoeren van het elektrisch apparaat Verwijder niet vast ingebouwde batterijen en accu’s uit het apparaat en voer die gescheiden af. Dit apparaat is gemarkeerd in overeenstemming met de EU-richtlijn (WEEE) over het verwijderen van elektrisch en elektronisch afval. Dit product mag niet met het huisvuil worden wegge- gooid. De gebruiker is verplicht om de apparatuur af te geven bij een als zodanig erkende inleverpunt voor het afvoeren van afgedankte elektrische en elektronische apparatuur om een milieuvriendelijk afvoeren te garan- deren. Neem de geldende voorschriften in acht! Afvoeren van batterijen Batterijen en accu's mogen niet met het huisvuil wor- den weggegooid. Zij bevatten schadelijke stoffen die schadelijk kunnen zijn voor het milieu en de gezond- heid indien zij op onjuiste wijze worden afgevoerd. Als consument bent u wettelijk verplicht om gebruikte bat- terijen en accu's bij uw verkoper in te leveren of naar de daarvoor bestemde inleverpunten volgens de natio- nale of lokale bepalingen te brengen om een milieu- vriendelijk afvoeren te garanderen. Inleveren is gratis. De benamingen van de zware metalen zijn: Cd=cadmium, Hg=kwik, Pb=lood Draadloze thermometer

Meetbereik binnen Temperatuur 0 °C… +50 °C Precisie ± 1°C Luchtvochtigheid 10…99%RH Precisie ±5%RH (@25°C, 30…80%RH Meetbereik buiten Temperatuur -40 °C… +60 °C Precisie ±1°C (0…+50°C), ±1,5°C (-40…0°C, +50…60°C) Reikwijdte Maximaal 100 meter (vrije veld) Transmissie frequentie 433 MHz Maximaal radiofrequentie vermogen uitgezonden < 10mW Spanningsvoorziening Batterijen Basisapparaat: 2 x 1,5 V AA (niet inclusief) Buitenzender: 2 x 1,5 V AA (niet inclusief) Wij bevelen alkalinebatterijen Basisstation Afmetingen 82 x 27 (47) x 140 (145) mm Gewicht 128 g (alleen het apparaat) Buitenzender Afmetingen 48 (54) x 26 (44) x 129 (135) mm Gewicht 62 g (alleen het apparaat) TFA_No. 30.3074_Anl_04_23 19.04.2023 16:18 Uhr Seite 34– 68 – – 69 – Draadloze thermometer

Deze gebruiksaanwijzing of gedeelten eruit mogen alleen met toestem-ming van TFA Dostmann worden gepubliceerd. De technische gegevensvan dit apparaat zijn actueel bij het ter perse gaan en kunnen zondervoorafgaande informatie worden gewijzigd.De nieuwste technische gegevens en informatie over uw product kunt uvinden door het invoeren van het artikelnummer op onze homepage.EU-conformiteitsverklaringHierbij verklaart TFA Dostmann dat het type radioapparatuur 30.3074conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-con-formiteitsverklaring kan worden geraadpleegd op het volgende internet-adres: www.tfa-dostmann.de/service/downloads/cewww.tfa-dostmann.deE-Mail: [e-mail] Dostmann GmbH & Co.KG, Zum Ottersberg 12, 97877 Wertheim, Duitsland04/23 Termómetro inalámbrico
