BEDIENUNGSANLEITUNG Xena Home 30.3074.10 TFA

Bedienungsanleitung Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben. Bevor Sie mit dem Gerät arbeiten

Lesen Sie sich bitte die Bedienungsanleitung genau durch. Die Bedienungsanleitung liegt dem Gerät bei oder zum Downlo- ad unter www.tfa-dostmann.de/service/downloads/anleitungen

Verwenden Sie das Gerät nicht anders, als in der Anleitung dar- gestellt wird.

Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.

Beachten Sie besonders die Sicherheitshinweise!

Bewahren Sie die Bedienungsanleitung gut auf!

F 1 TFA_No. 30.3074_Anl_04_23 19.04.2023 16:18 Uhr Seite 5– 10 – – 11 – Funk–Thermometer

• Temperatursender (Kat.-Nr.: 30.3250.02)

2. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf

• Außentemperatur über kabellosen Außensender (433 MHz), Reichweite bis 100 m (Freifeld)

• Innentemperatur und Luftfeuchtigkeit mit Komfortzone

• Höchst- und Tiefstwerte mit Zeit und Datum der Speicherung, automatische Rückstellung einstellbar

• Funkuhr mit vollständigem Datum

• Zum Aufstellen oder an die Wand hängen

• Optional: Erweiterbar auf bis zu 3 Temperatursender (im Handel separat erhältlich), auch zur Temperaturkontrolle von entfernten Räumen, z.B. Kinderzimmer, Weinkeller

3. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Ein- satzbereich geeignet.

• Verwenden Sie das Produkt nicht anders, als in dieser Bedie- nungsanleitung dargestellt wird. WARNUNG

• Halten Sie die Geräte und die Batterien außerhalb der Reichwei- te von Kindern.

• Kleinteile können von Kindern (unter drei Jahren) verschluckt werden.

• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefährlich sein. Wurde eine Batterie verschluckt, kann dies innerhalb von 2 Stunden zu schweren inneren Verätzungen und zum Tode führen. Wenn Sie vermuten, eine Batterie könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.

• Batterien nicht ins Feuer werfen, kurzschließen, auseinander- nehmen oder aufladen. Explosionsgefahr!

• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Achten Sie auf die richtige Polarität beim Einlegen der Batterien. Fig. 4 % rH

• Verwenden Sie nie gleichzeitig alte und neue Batterien oder Bat- terien unterschiedlichen Typs. Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden. Sollte eine Batterie ausgelaufen sein, vermeiden Sie Kontakt mit Haut, Augen und Schleimhäuten. Spülen Sie ggf. umgehend die betroffenen Stel- len mit Wasser und suchen Sie einen Arzt auf. ACHTUNG

• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.

• Setzen Sie das Gerät keinen extremen Temperaturen, Vibratio- nen und Erschütterungen aus.

• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!

• Die Basisstation ist nur für den Betrieb in Innenräumen geeig- net. Vor Feuchtigkeit schützen!

• Der Sender ist spritzwassergeschützt, aber nicht wasserdicht (siehe „Standortwahl und Montage”).

Basisstation (Empfänger) A: LCD-Anzeige (Fig. 1): A 1: Uhrzeit mit Sekunden A 2: DCF Empfangssignal A 3: Zeitzone A 4: Automatische Rückstellung (AUTO Reset) A 5: Innentemperatur A 6: Tiefstwerte (MIN) A 7: Höchstwerte (MAX) A 8: Luftfeuchtigkeit A 9: Außentemperatur A 10: Symbol automatischer Kanalwechsel A 11: Kanalnummer A 12: Empfangssignal Sender A 13: Batteriesymbol Sender A 14: Komfortzone (Smiley) A 15: Batteriesymbol für die Basisstation A 16: Datum B: Tasten (Fig. 1): B 1: SET Taste Funk–Thermometer

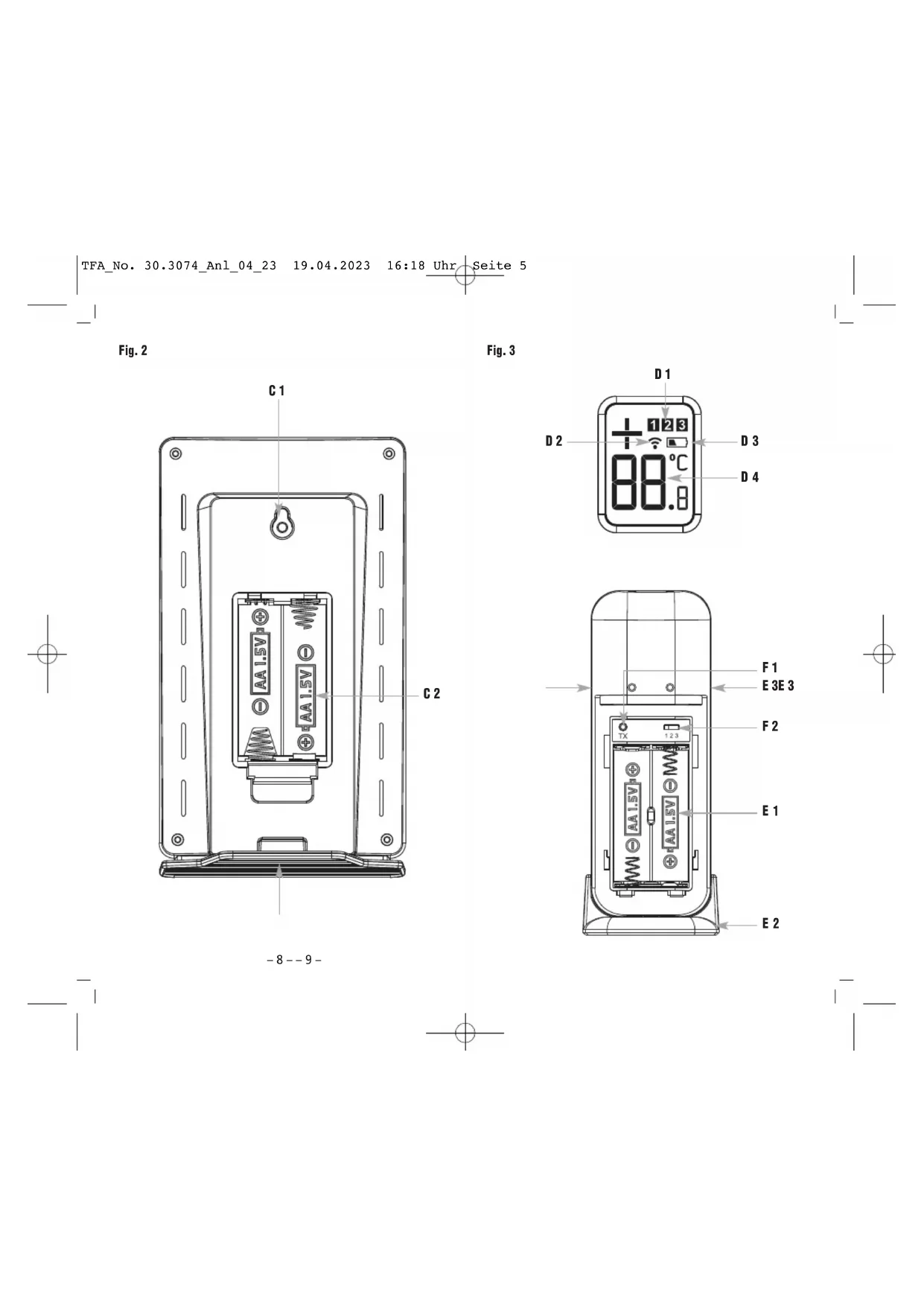

B 2: CHANNEL Taste B 3: –/MIN Taste B 4: MAX/+ Taste C: Gehäuse (Fig. 2): C 1: Wandaufhängung C 2: Batteriefach C 3: Ständer (abnehmbar) Sender D: Display (Fig. 3): D 1: Kanal 1/2/3 D 2: Übertragungssignal D 3: Batteriesymbol für den Sender D 4: Außentemperatur E: Gehäuse (Fig. 3): E 1: Batteriefach E 2: Halter zur Wandmontage oder Tischaufstellung E 3: Fixierpunkte für den Halter bei Wandmontage F: Tasten im Batteriefach (Fig. 3): F 1: TX Taste F 2: 1 2 3 Schiebeschalter zur Kanalauswahl

5.1 Einlegen der Batterien

• Legen Sie die Basisstation und den Außensender in einem Abstand von ca. 1,5 Metern voneinander auf einen Tisch. Ver- meiden Sie die Nähe zu möglichen Störquellen (elektronische Geräte und Funkanlagen).

• Öffnen Sie das Batteriefach des Außensenders und legen Sie zwei neue Batterien 1,5 V AA polrichtig ein. Alle LCD-Segmente werden kurz angezeigt.

• Die Temperatur erscheint auf dem Display. Der Schiebeschalter ist auf Kanal 1 eingestellt.

• Schließen Sie das Batteriefach wieder.

• Öffnen Sie das Batteriefach der Basisstation. TFA_No. 30.3074_Anl_04_23 19.04.2023 16:18 Uhr Seite 7– 14 – – 15 – Funk–Thermometer

• Legen Sie zwei neue Batterien 1,5 V AA polrichtig ein. Alle Seg- mente werden kurz angezeigt. Die Luftfeuchtigkeit und die Tem- peratur erscheinen auf dem Display sowie ein Smiley zur Anzei- ge der Komfortstufe.

• Schließen Sie das Batteriefach wieder.

5.2 Empfang des Außensenders

• Die Basisstation versucht nun, die Außentemperatur zu empfan- gen und das Empfangssymbol blinkt.

• Bei erfolgreichem Empfang werden die Außentemperatur und das Empfangssymbol ständig auf dem Display der Basisstation angezeigt.

• Wird die Außentemperatur nicht empfangen, bleibt „- -. -” auf dem Display der Basisstation stehen. Prüfen Sie die Batterien und starten Sie einen weiteren Versuch.

• Sie können die Sendersuche zu einem späteren Zeitpunkt auch manuell starten (z.B. bei Verlust des Sendersignals oder Batte- riewechsel). Halten Sie die CHANNEL Taste auf der Basisstation für drei Sekunden gedrückt. Das Funkempfangssymbol für den Außensender blinkt.

• Drücken Sie nun die TX Taste im Batteriefach des Senders. Die Übertragung der Daten erfolgt sofort und bei erfolgreichem Empfang wird die Außentemperatur auf der Basisstation ange- zeigt.

• Wenn nach erfolgreichem Empfang der Kontakt zwischen Sen- der und Empfänger zu einem späteren Zeitpunkt verloren geht, so finden nach 30 und 60 Minuten Empfangsversuche statt. Der Empfang wird zu jeder Stunde erneut aktiviert.

5.3 Empfang des Funkuhrsignals

• Nach dem Empfang der Außentemperatur versucht die Uhr nun, das Funkuhrsignal zu empfangen und das DCF-Funkempfangs- zeichen blinkt.

• Wenn der Zeitcode nach 3-10 Minuten empfangen wurde, wer- den die funkgesteuerte Zeit und das DCF-Funkempfangszeichen ständig im Display angezeigt.

• Der DCF-Funkempfang findet täglich automatisch um 1:00, 2:00 Uhr und 3:00 morgens statt. War der Funkempfang nicht erfolg- reich, so finden um 4:00 und 5:00 Uhr früh weitere Funkemp- fangsversuche statt. Funk–Thermometer

• Sie können den DCF-Funkempfang auch manuell aktivieren. Drücken Sie die –/MIN Taste für 3 Sekunden. Das DCF-Emp- fangszeichen blinkt.

• Halten Sie noch einmal die –/MIN Taste für 3 Sekunden gedrückt, ist der Empfangsvorgang beendet. Das DCF-Emp- fangszeichen verschwindet.

• Es gibt drei verschiedene Empfangssymbole: blinkt – Empfang aktiv bleibt stehen – Empfang erfolgreich kein Symbol – kein Empfang

• Falls die Funkuhr kein DCF-Signal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit auch manuell eingestellt werden.

• Die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe „Manuelle Einstellungen”). Hinweis: Empfang der Funkzeit

Die Zeitübertragung erfolgt von einer Atomuhr in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt auto- matisch.

Vermeiden Sie die Nähe zu möglichen Störquellen, die den Funk- empfang beeinträchtigen können (siehe „Standortwahl und Mon- tage”).

Nachts sind die atmosphärischen Störungen meist geringer. Ein einziger Empfang pro Tag genügt, um die Genauigkeit (±1 Sekun- de) zu gewährleisten.

• Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 20 Sekunden keine Taste gedrückt wird.

• Halten Sie die MAX/+ oder –/MIN Taste im Einstellmodus gedrückt, gelangen Sie in den Schnelllauf.

6.1 Manuelle Einstellungen

• Drücken Sie die SET Taste und halten Sie diese für drei Sekun- den gedrückt, um in den Einstellmodus zu gelangen.

• Der erste einstellbare Wert blinkt im Display.

• Wählen Sie mit der MAX/+ oder –/MIN Taste die gewünschte Einstellung, solange die Anzeige blinkt. TFA_No. 30.3074_Anl_04_23 19.04.2023 16:18 Uhr Seite 8– 16 – – 17 – Funk–Thermometer

• Durch Drücken der SET Taste bestätigen Sie die Einstellung und gelangen zum nächsten Wert.

• Die Reihenfolge ist wie folgt: – DCF Empfang ON/OFF (Voreinstellung: DCF ON) – Zeitzone -12/+12 (Voreinstellung: TZ 00) – Automatische Zurückstellung der maximalen und minimalen Werte ON/OFF (Voreinstellung: AUTO OFF MIN MAX) – Komfortzone ON/OFF – Stunden, Minuten – Jahr, Monat, Tag

• Standardgemäß ist der DCF-Empfang aktiviert (DCF ON) und nach erfolgreichem Empfang des DCF-Funksignals ist keine manuelle Zeiteinstellung erforderlich.

• Im Einstellungsmodus können Sie mit der MAX/+ oder –/MIN Taste den Empfang des DCF-Funksignals deaktivieren (DCF OFF) oder wieder aktivieren.

• Bei deaktiviertem Empfang müssen Sie die Uhrzeit manuell ein- stellen. Es erscheint keine Zeitzone.

• Ist der DCF-Funkuhrempfang aktiviert, wird bei erfolgreichem Empfang die manuell eingestellte Zeit überschrieben.

6.1.2 Einstellung der Zeitzone

• Im Einstellungsmodus können Sie mit der MAX/+ oder –/MIN Taste eine Zeitzonenkorrektur (+12/-12) vornehmen.

• Die Zeitzonenkorrektur wird benötigt, wenn das DCF-Funksignal empfangen werden kann, die Zeitzone sich aber von der funkge- steuerten Zeit unterscheidet (z.B. +1 = eine Stunde später).

6.1.3 Automatische Zurückstellung

der maximalen und minimalen Werte

• Im Einstellungsmodus können Sie mit der MAX/+ oder –/MIN Taste die automatische Zurückstellung der maximalen und minimalen Werte aktivieren (AUTO MIN MAX ON) oder wieder deaktivieren.

• Bei aktivierter automatischer Zurückstellung erscheint im Dis- play dauerhaft AUTO.

• Die Maxima- und Minimawerte werden dann täglich automa- tisch um 0.00 h zurückgestellt (siehe „Zurückstellung der Höchst- und Tiefstwerte”). Funk–Thermometer

6.2 Höchst- und Tiefstwerte

6.2.1 Anzeige der Höchst- und Tiefstwerte

• Drücken Sie die –/MIN Taste im Normalmodus. MIN blinkt im Display.

• Es erscheint der gemessene Tiefstwert seit der letzten Rückstel- lung unter Angabe von Zeit und Datum der Speicherung.

• Die Reihenfolge ist wie folgt: Innentemperatur, Innenluftfeuch- tigkeit, Außentemperatur.

• Falls Sie mehr als einen Sender angeschlossen haben, können Sie mit der CHANNEL Taste zwischen den Kanälen wechseln.

• Um wieder die Anzeige mit den aktuellen Werten zu erhalten, drücken Sie die –/MIN Taste noch einmal.

• Wiederholen Sie den Vorgang mit der MAX/+ Taste zur Abfrage der Höchstwerte. MAX blinkt im Display.

6.2.2 Zurückstellung der Höchst- und Tiefstwerte

a) Manuelle Zurückstellung

• Drücken und halten Sie die SET Taste für 3 Sekunden, während die maximalen oder minimalen Werte angezeigt werden. Die Werte werden gelöscht und auf den aktuellen Wert zurückge- setzt. b) Automatische Zurückstellung

• Voraussetzung: Im Einstellmodus ist die automatische Zurück- stellung aktiviert (AUTO MIN MAX ON). Im Display erscheint dauerhaft AUTO.

• Alle Maxima- und Minimawerte werden täglich automatisch um

0.00 h zurückgestellt.

• Eine zwischenzeitliche manuelle Rückstellung ist weiterhin möglich.

6.3 Komfortstufe (Fig. 4)

• Auf dem Display erscheint ein Smiley zur Anzeige der Komfort- stufe des Raumklimas.

• Voraussetzung: Im Einstellmodus ist die Funktion aktiviert (Vor- einstellung ON).

7. Standortwahl und Montage

• Suchen Sie im Freien einen schattigen, niederschlagsgeschütz- ten Platz für den Sender aus. Direkte Sonneneinstrahlung ver- fälscht die Messwerte und ständige Nässe belastet die elektro- nischen Bauteile unnötig. TFA_No. 30.3074_Anl_04_23 19.04.2023 16:18 Uhr Seite 9– 18 – – 19 – Funk–Thermometer

• Stellen Sie die Basisstation im Wohnraum auf.

• Vermeiden Sie die Nähe zu möglichen Störquellen, die den Funkempfang beeinträchtigen können. Es wird empfohlen, einen Abstand von mindestens 2 Metern zu eventuell störenden Gerä- ten (Fernseher, Computer, Mikrowelle, Funktelefone, Babyfon) und großen Metallgegenständen (z.B. Kühlschrank) einzuhalten. Bei massiven Wänden, insbesondere mit Metallteilen, kann sich die Sendereichweite erheblich reduzieren. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren.

• Prüfen Sie, ob eine Übertragung der Messwerte vom Sender am gewünschten Aufstellort zur Basisstation stattfindet und das DCF Funkuhrsignal empfangen werden kann.

• Suchen Sie sich gegebenenfalls einen neuen Aufstellort für Sen- der und/oder Empfänger.

• Ist die Übertragung erfolgreich, können Sie Sender und Basis- station aufstellen oder mit der Aufhängevorrichtung an die Wand hängen.

• Zur Wandmontage des Senders schrauben Sie den Halter an die Wand und klinken Sie den Außensender in den Halter.

• Betreiben Sie die Basisstation nicht in unmittelbarer Nähe der Heizung, anderer Hitzequellen oder in direkter Sonneneinstrah- lung.

• Sobald das Batteriesymbol in der Displayzeile der Außenwerte oder im Display des Senders erscheint, wechseln Sie bitte die Batterien im Sender.

• Sobald das Batteriesymbol in der Displayzeile der Innenwerte erscheint, wechseln Sie bitte die Batterien in der Basisstation.

• Achtung: Bei einem Batteriewechsel muss der Kontakt zwischen Sender und Empfänger wiederhergestellt werden – also Batterien immer in beide Geräte neu einlegen oder manuelle Sendersuche starten.

9. Zusätzliche Außensender (optional erhältlich)

• Wenn Sie mehrere Außensender anschließen wollen, wählen Sie mit dem 1 2 3 Schiebeschalter im Batteriefach des Außensen- ders für jeden Außensender einen anderen Kanal aus. Legen Sie dann zwei neue Batterien 1,5 V AA polrichtig ein. Nehmen Sie die Basisstation anschließend in Betrieb oder starten Sie die manuelle Sendersuche: – Wählen Sie mit der CHANNEL Taste den gewünschten Kanal aus. Funk–Thermometer

– Halten Sie die CHANNEL Taste für drei Sekunden gedrückt. Der registrierte Sender (Kanal) wird gelöscht und die Sen- dersuche beginnt. – Drücken Sie nun die TX Taste im Batteriefach des entspre- chenden Senders. Die Übertragung der Daten erfolgt sofort.

• Die Außenwerte und die Kanalnummer werden auf dem Display der Basisstation angezeigt. Wechseln Sie mit der CHANNEL Taste zwischen den Kanälen 1 bis 3.

• Nach dem letzten registrierten Sender (1 bis 3) erscheint bei erneuter Bedienung der CHANNEL Taste das Kreissymbol für automatischen Kanalwechsel. Im Display werden nun im Wech- sel (10 Sekunden) die Werte der installierten Sender angezeigt. Drücken Sie die CHANNEL Taste noch einmal, um die Funktion auszuschalten.

• Nach erfolgreicher Inbetriebnahme der Außensender schließen Sie das Batteriefach wieder sorgfältig.

10. Fehlerbeseitigung

Problem Lösungen Keine Anzeige ➜ Batterien polrichtig einlegen auf Basisstation ➜ Batterien wechseln oder Sender Kein Senderempfang ➜ Kein Sender installiert Anzeige „- -. -” ➜ Batterien des Außensenders prüfen für Kanal 1/2/3 (nur Batterien/Akkus mit 1,5V Spannung verwenden!) ➜ Neuinbetriebnahme von Außensender und Basisgerät gemäß Anleitung ➜ Manuelle Außensendersuche starten ➜ Anderen Aufstellort für Außensender und/oder Basisgerät wählen ➜ Abstand zwischen Außensender und Basisgerät verringern ➜ Beseitigen der Störquellen Kein DCF Empfang ➜ DCF-Funkempfang im Einstellmodus einschalten (DCF ON) ➜ –/MIN Taste für drei Sekunden drücken und Initialisierung starten ➜ Empfangsversuch in der Nacht abwarten TFA_No. 30.3074_Anl_04_23 19.04.2023 16:18 Uhr Seite 10– 20 – – 21 – Funk–Thermometer

➜ Anderen Aufstellort für das Gerät wählen ➜ Uhrzeit manuell einstellen ➜ Beseitigen der Störquellen ➜ Neuinbetriebnahme des Gerätes gemäß Bedienungsanleitung Unkorrekte Anzeige ➜ Batterien wechseln Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktio- niert, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.

Dieses Produkt und die Verpackung wurden unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können. Dies verringert den Abfall und schont die Umwelt. Entsorgen Sie die Verpackung umweltgerecht über die eingerichte- ten Sammelsysteme. Entsorgung des Elektrogeräts Entnehmen Sie nicht festverbaute Batterien und Akkus aus dem Gerät und entsorgen Sie diese getrennt. Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elek- tronikgeräten abzugeben. Die Rückgabe ist unentgeltlich. Beachten Sie die aktuell geltenden Vorschriften! Entsorgung der Batterien Batterien und Akkus dürfen keinesfalls in den Haus- müll. Sie enthalten Schadstoffe, die bei unsachgemä- ßer Entsorgung der Umwelt und der Gesundheit Scha- den zufügen können. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationalen oder lokalen Bestimmungen abzugeben. Die Rückgabe ist unentgeltlich. Funk–Thermometer

Die Bezeichnungen für enthaltene Schadstoffe sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei.

12. Technische Daten

Messbereich innen Temperatur 0 °C… +50 °C Genauigkeit ± 1°C Luftfeuchtigkeit 10…99%RH Genauigkeit ±5%RH (@25°C, 30…80%RH Messbereich außen Temperatur -40 °C… +60 °C Genauigkeit ±1°C (0…+50°C), ±1,5°C (-40…0°C, +50…60°C) Reichweite ca. 100 m (Freifeld) Übertragungsfrequenz 433 MHz Maximale Sendeleistung < 10mW Spannungsversorgung Batterien Basisstation 2 x 1,5 V AA (nicht inklusive) Außensender 2 x 1,5 V AA (nicht inklusive) Wir empfehlen Alkaline-Batterien Basisstation Größe 82 x 27 (47) x 140 (145) mm Gewicht 128 g (nur das Gerät) Außensender Größe 48 (54) x 26 (44) x 129 (135) mm Gewicht 62 g (nur das Gerät) TFA_No. 30.3074_Anl_04_23 19.04.2023 16:18 Uhr Seite 11– 22 – – 23 – Funk–Thermometer

Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung vonTFA Dostmann veröffentlicht werden. Die technischen Daten entspre-chen dem Stand bei Drucklegung und können ohne vorherige Benach-richtigung geändert werden. Die neuesten technischen Daten und Infor-mationen zu Ihrem Produkt finden Sie auf unserer Homepage unterEingabe der Artikel-Nummer in das Suchfeld.EU-KonformitätserklärungHiermit erklärt TFA Dostmann, dass der Funkanlagentyp 30.3074 derRichtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konfor-mitätserklärung ist unter der folgenden Internetadresse verfügbar:www.tfa-dostmann.de/service/downloads/cewww.tfa-dostmann.deE-Mail: [e-mail] Dostmann GmbH & Co.KG, Zum Ottersberg 12, 97877 Wertheim, Deutschland04/23 Wireless Thermometer
