BEDIENUNGSANLEITUNG 35.1145 TFA

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.

• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.

• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, über- nehmen wir keine Haftung.

• Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.

• Beachten Sie besonders die Sicherheitshinweise!

• Bewahren Sie diese Bedienungsanleitung gut auf!

• Thermo-Hygro-Sender (Kat.-Nr. 30.3221.02)

3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick

• Außentemperatur und Luftfeuchtigkeit über kabellosen Außensender (433 MHz), Reichweite bis 100 m (Freifeld)

• Erweiterbar auf bis zu 3 Sender, auch zur Klimakontrolle von entfernten Räumen, z.B. Kinder- zimmer, Weinkeller

• Innentemperatur und Luftfeuchtigkeit

• Tendenzanzeigen und Maxima-/ Minimawerte

• Wettervorhersage mit Symbolen und Luftdrucktendenz

• Relativer oder absoluter Luftdruck

• Grafische Darstellung und Vergangenheitswerte der letzten 12 Stunden

• Funkuhr mit Datum und Wochentag

• Zwei verschiedene Weckzeiten, Snooze-Funktion

• Zeitzone und manuelle Einstellmöglichkeit TFA_No. 35.1145_Anleitung_12_20 09.12.2020 9:12 Uhr Seite 376 LARGO – Funk-Wetterstation

• Zeitpunkt für Sonnenauf- und -untergang

• Hintergrundbeleuchtung

4. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.

• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet. Vorsicht! Verletzungsgefahr:

• Bewahren Sie die Geräte und die Batterien außerhalb der Reichweite von Kindern auf.

• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefähr- lich sein. Wurde eine Batterie verschluckt, kann dies innerhalb von 2 Stunden zu schweren inne- ren Verätzungen und zum Tode führen. Wenn Sie vermuten, eine Batterie könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.

• Batterien nicht ins Feuer werfen, kurzschließen, auseinandernehmen oder aufladen. Explosions- gefahr!

• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell aus- getauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unter- schiedlichen Typs.

• Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen! Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie die Geräte keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.

• Vor Feuchtigkeit schützen.

• Der Sender ist spritzwassergeschützt, aber nicht wasserdicht. Suchen Sie im Freien einen nie- derschlagsgeschützten Platz für den Sender aus. LARGO – Funk-Wetterstation

5. Bestandteile und Tasten

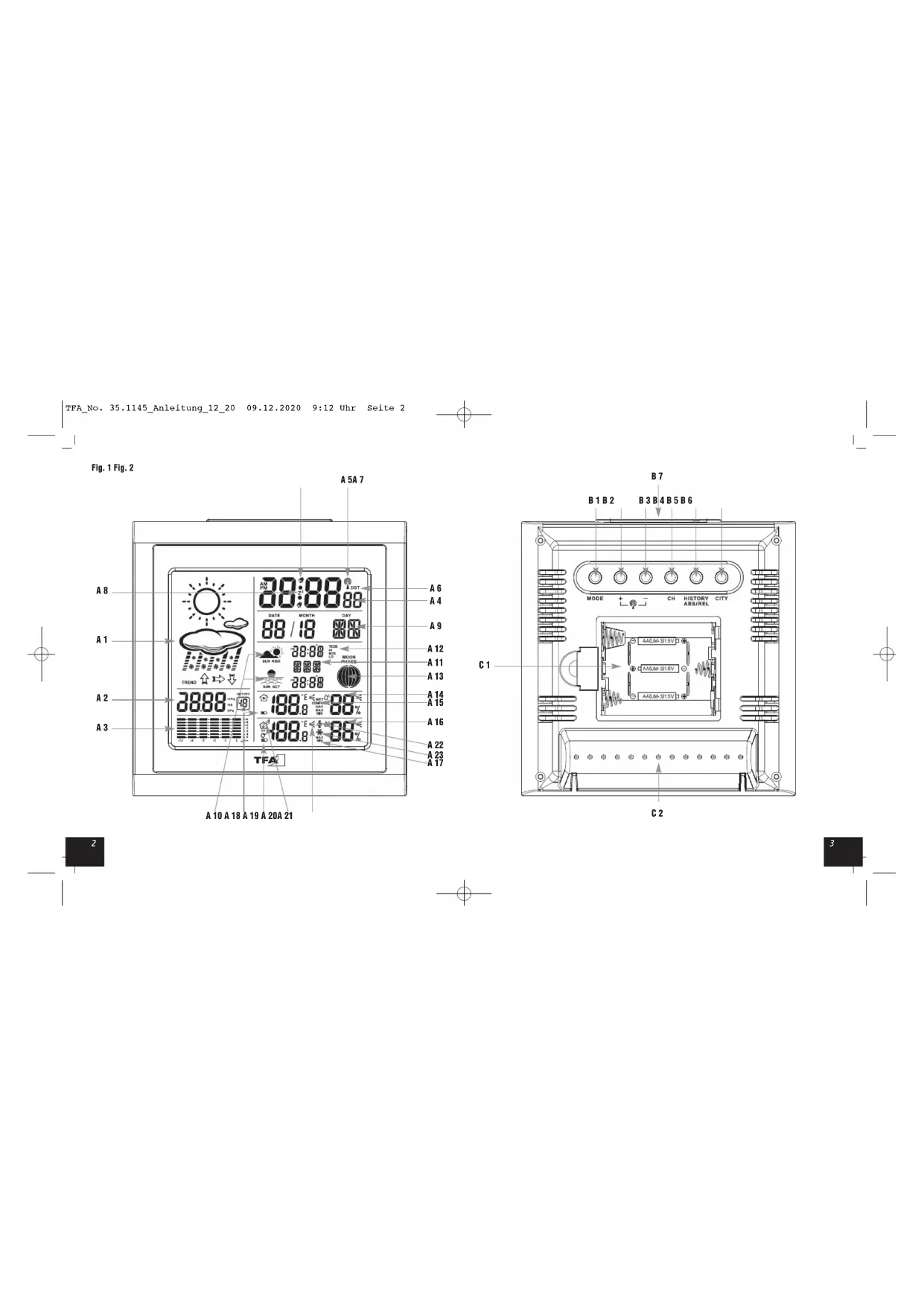

A: Display-Anzeige (Fig. 1): A 1: Wettervorhersage mit Symbolen und Trendanzeige A 2: Absoluter oder relativer Luftdruck mit Vergangenheitswerten (12 Std.) A 3: Grafische Darstellung der letzten 12 Std. A 4: Uhrzeit mit Sekunden A 5: DCF Empfangssignal A 6: DST Symbol A 7: Alarmsymbol A 8: Snoozesymbol A 9: Datum und Wochentag A 10: Sonnenauf- und -untergangszeit A 11: Standort A 12: Tidenindikator A 13: Mondphase A 14: Temperatur und Luftfeuchtigkeit innen A 15: Komfortstufe des Raumklimas A 16: Temperatur und Luftfeuchtigkeit außen A 17: Maximum- und Minimum-Anzeige A 18: Batteriesymbol für das Basisgerät A 19: Batteriesymbol für den Sender A 20: Tendenzanzeigen A 21: Kanalnummer mit Empfangszeichen A 22: Temperaturalarm A 23: Frostalarm B: Tasten (Fig. 2+3): B 1: MODE Taste B 2: + Taste B 3: – Taste B 4: CH Taste B 5: HISTORY ABS/REL Taste B 6: CITY Taste B 7: SNOOZE/LIGHT Taste TFA_No. 35.1145_Anleitung_12_20 09.12.2020 9:12 Uhr Seite 498 LARGO – Funk-Wetterstation

C: Gehäuse (Fig. 2): C 1: Batteriefach C 2: Ständer

5.2 Sender (Fig. 3):

D 1: LED-Kontrolllampe D 2: Wandaufhängung D 3: Batteriefach D 4: 1,2,3 Schiebeschalter D 5: TX Taste

6.1 Einlegen der Batterien

• Legen Sie die Basisstation und den Sender in einem Abstand von ca. 1,5 Metern voneinander auf einen Tisch. Vermeiden Sie die Nähe zu möglichen Störquellen (elektronische Geräte und Funkanlagen).

• Öffnen Sie das Batteriefach des Senders.

• Legen Sie zwei neue Batterien 1,5 V AA polrichtig ein.

• Schließen Sie das Batteriefach wieder sorgfältig.

• Öffnen Sie das Batteriefach der Basisstation und legen Sie drei neue Batterien 1,5 V AA ein. Ach- ten Sie auf die richtige Polarität. Ein Signalton ertönt und alle Segmente werden kurz angezeigt. Schließen Sie den Batteriedeckel wieder.

• Die Innentemperatur und -luftfeuchtigkeit werden auf dem Display der Basisstation angezeigt.

6.2 Empfang der Außenwerte

• Die Basisstation versucht nun, die Außenwerte des Senders zu empfangen. Das Empfangszei- chen blinkt. Bei erfolgreichem Empfang wird die Außentemperatur und -luftfeuchtigkeit auf dem Display der Basisstation angezeigt.

• Werden die Außenwerte nicht empfangen, erscheint „- -” auf dem Display. Prüfen Sie die Batte- rien und starten Sie einen weiteren Versuch. Beseitigen Sie eventuelle Störquellen.

• Sobald die Basisstation die Funkzeit erhalten hat, können Sie die Initialisierung auch manuell starten. Halten Sie die CH Taste auf der Basisstation für zwei Sekunden gedrückt. Der registrier- te Sender (Kanal) wird gelöscht.

• Drücken Sie nun die TX Taste im Batteriefach des Senders. Die Übertragung der Daten erfolgt sofort und wird bei erfolgreichem Empfang mit einem Piepton von der Basisstation quittiert. LARGO – Funk-Wetterstation

6.3 Empfang der Funkzeit

• Nachdem die Basisstation die Suche nach dem Sender abgeschlossen hat, beginnt das Gerät nach 3 Minuten mit der Suche nach dem DCF-Signal (Funkuhrsignal) und das DCF-Empfangs- zeichen blinkt.

• Wenn der Zeitcode nach 3-12 Minuten empfangen wurde, werden die funkgesteuerte Zeit, das Datum und das DCF-Empfangszeichen ständig im Display angezeigt.

• Sie können die Initialisierung auch manuell starten.

• Drücken Sie die + und – Taste gleichzeitig.

• Das DCF-Empfangszeichen blinkt.

• Der DCF-Signalempfang findet stündlich zwischen 1:00 Uhr bis 5:00 morgens statt. Ist der Empfang bis 5:00 Uhr nicht erfolgreich, so findet der nächste Empfangsversuch wieder um 1:00 Uhr morgens statt.

• Falls die Funkuhr kein DCF-Funksignal empfangen kann (z.B. wegen Störungen, Übertragungs- distanz, etc.), kann die Zeit manuell eingestellt werden. Das DCF-Empfangszeichen verschwin- det und die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe „Manuelle Einstellungen”).

• Es gibt 4 verschieden Empfangssymbole: Funkwellen blinken – Empfang aktiv Funkwellen bleiben stehen – Empfang erfolgreich nur Turm – kein Empfang kein Symbol – Uhrzeit manuell eingestellt

6.4 Hinweis zum Empfang der Funkzeit

Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr, die von der Physikalisch Technischen Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal übertragen mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Während der Sommerzeit erscheint DST im Display. Der Empfang hängt hauptsächlich von der geographischen Lage ab. Im Normalfall sollten innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der Übertragung keine Probleme auftauchen. TFA_No. 35.1145_Anleitung_12_20 09.12.2020 9:12 Uhr Seite 51110 LARGO – Funk-Wetterstation

Bitte beachten Sie folgende Hinweise:

• Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten.

• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren und/oder durch Drehen das Funksignal besser zu empfangen.

• Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeit zu gewährleisten und Abweichungen unter 1 Sekunde zu halten.

• Halten Sie die + und – Taste im Einstellmodus gedrückt, gelangen Sie in den Schnelllauf.

• Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 15 Sekunden keine Taste gedrückt wird.

7.1 Manuelle Einstellungen

• Halten Sie die MODE Taste für drei Sekunden gedrückt. 24 Hr (Voreinstellung) blinkt im Display. Mit der + und – Taste können Sie im Einstellungsmodus das 12- oder 24-Stunden-Zeitsystem auswählen. Mit der MODE Taste können Sie nun nacheinander die Temperaturanzeige (Vorein- stellung: °C), die Luftdruckanzeige (Voreinstellung: hpa), die Zeitzone (Voreinstellung: 00), die Stunden, die Minuten, das Jahr, den Monat, den Tag und die Sprache für den Wochentag (Vor- einstellung: GE) ansteuern und mit der + und – Taste einstellen.

• Bestätigen Sie die Eingabe mit der MODE Taste.

• Bei erfolgreichem Empfang des DCF-Funksignals wird die manuell eingestellte Zeit überschrie- ben.

7.1.1 Einstellung der 12- und 24 Stunden-Anzeige

• Im Einstellungsmodus können Sie die 12- oder 24 Stunden-Anzeige auswählen.

• Im 12-h-Format erscheint AM (vormittags) und PM (nachmittags) auf dem Display.

7.1.2 Einstellung der Temperatureinheit

• Im Einstellungsmodus können Sie zwischen °C (Celsius) oder °F (Fahrenheit) als Temperatur- einheit auswählen. LARGO – Funk-Wetterstation

7.1.3 Einstellung der Luftdruckeinheit

• Im Einstellungsmodus können Sie zwischen hpa oder inHg als Luftdruckeinheit auswählen.

7.1.4 Einstellung der Zeitzone für die DCF Uhrzeit

• Im Einstellungsmodus können Sie die Zeitzonenkorrektur (+2/-2) vornehmen.

• Die Zeitzonenkorrektur wird benötigt, wenn das DCF Funksignal empfangen werden kann, die Zeitzone sich aber von der funkgesteuerten Zeit unterscheidet (z.B. +1 = eine Stunde später).

7.1.5 Spracheinstellung für den Wochentag

• Im Einstellungsmodus können Sie die Sprachauswahl für den Wochentag vornehmen: Deutsch (GE), Englisch (EN), Italienisch (IT), Französisch (FR) und Spanisch (SP).

8. Hintergrundbeleuchtung

• Drücken Sie die SNOOZE/LIGHT Taste, um die Hintergrundbeleuchtung für fünf Sekunden zu aktivieren.

9.1 Einstellung der Alarmzeit

• Drücken Sie die MODE Taste im Normalmodus, um in den Alarmmodus 1 zu gelangen.

• A1 und 0:00 (Voreinstellung) oder die zuletzt eingestellte Weckzeit erscheinen im Display.

• Halten Sie die MODE Taste gedrückt.

• Die Stundenanzeige blinkt.

• Stellen Sie mit der + und – Taste die Stunden ein.

• Bestätigen Sie die Eingabe mit der MODE Taste und stellen Sie die Minuten ein.

• Drücken Sie die MODE Taste noch einmal.

• Im Display erscheint die aktuelle Uhrzeit.

• Drücken Sie zweimal die MODE Taste im Normalmodus, um in den Alarmmodus 2 zu gelangen.

• Sie können nun die zweite Weckzeit (A2) auf die gleiche Weise einstellen.

• Drücken Sie die + Taste im Alarmmodus, um die jeweilige Alarmfunktion zu deaktivieren und zu aktivieren.

• Das entsprechende Alarmsymbol verschwindet/erscheint.

• Wenn die eingestellte Weckzeit erreicht ist, beginnt der Wecker zu klingeln.

• Das Alarmsymbol blinkt. TFA_No. 35.1145_Anleitung_12_20 09.12.2020 9:12 Uhr Seite 61312 LARGO – Funk-Wetterstation

• Wird der Alarm nicht unterbrochen, schaltet sich der Alarmton automatisch nach zwei Minuten aus und aktiviert sich erneut zur gleichen Weckzeit wieder.

• Drücken Sie eine beliebige Taste (außer SNOOZE/LIGHT), um den Alarm zu beenden.

• Drücken Sie die SNOOZE/LIGHT Taste, um die Snooze-Funktion zu aktivieren.

• Ist die Snooze-Funktion aktiviert, blinkt das zZ Symbol auf dem Display.

• Der Alarm wird für die Dauer von 5 Minuten unterbrochen.

10. Temperatur und Luftfeuchtigkeit

10.1 Höchst- und Tiefstwerte

• Drücken Sie die + Taste im Normalmodus.

• MAX erscheint auf dem Display.

• Die höchste Temperatur und Luftfeuchtigkeit für innen und außen seit der letzten Rückstellung werden angezeigt.

• Drücken Sie die + Taste noch einmal.

• MIN erscheint auf dem Display.

• Die niedrigste Temperatur und Luftfeuchtigkeit für innen und außen seit der letzten Rückstellung werden angezeigt.

• Um wieder die Anzeige mit den aktuellen Werten zu erhalten, drücken Sie die + Taste noch einmal.

• Halten Sie die + Taste für zwei Sekunden gedrückt, während auf dem Display die höchsten oder tiefsten Werte angezeigt werden, um die Werte manuell zu löschen.

• Die Trendpfeile zeigen Ihnen, ob die Werte für Temperatur und Luftfeuchtigkeit aktuell steigen, fallen oder gleich bleiben.

• Zur Anzeige der Komfortstufe des Raumklimas erscheint auf dem Display: Anzeige Messbereich Temperatur Messbereich Luftfeuchtigkeit DRY < 39% RH

11. Außentemperaturalarm

11.1 Einstellung der Alarmgrenzen

• Wählen Sie mit der CH Taste einen Sender aus.

• Halten Sie die – Taste im Normalmodus gedrückt.

• wird auf dem Display angezeigt und 70°C (Voreinstellung) oder die zuletzt eingestellte Außentemperatur-Obergrenze blinkt.

• Stellen Sie mit der + und – Taste die gewünschte Obergrenze ein.

• Bestätigen Sie mit der MODE Taste.

• wird auf dem Display angezeigt und -50°C (Voreinstellung) oder die zuletzt eingestellte Außentemperatur-Untergrenze blinkt.

• Stellen Sie mit der + und – Taste die gewünschte Untergrenze ein.

• Bestätigen Sie mit der MODE Taste.

• Im Alarmfall blinkt das entsprechende Symbol und ein Alarm ertönt jede Minute.

• Beenden Sie den Alarmton mit der SNOOZE/LIGHT Taste.

• Die Temperaturanzeige blinkt solange weiter, bis die gemessene Temperatur wieder innerhalb der Alarmgrenzen liegt.

• Wenn der Außensender eine Außentemperatur zwischen -1°C…3°C misst, wird das Frostsym- bol anzeigt.

11.3 Aktivieren und Deaktivieren von Temperaturalarm und Frostalarm

• Drücken Sie die – Taste im Normalmodus.

• Das entsprechende Symbol , , oder kein Alarmsymbol erscheint im Display.

12. Wettervorhersage

TFA_No. 35.1145_Anleitung_12_20 09.12.2020 9:12 Uhr Seite 71514 LARGO – Funk-Wetterstation

• Die Funkwetterstation unterscheidet fünf unterschiedliche Wettersymbole: sonnig, teilweise bewölkt, bedeckt, Regen + Schnee (Außentemperatur < 0°C), Regen.

• Die Vorhersage über die Symbolanzeige bezieht sich auf einen Zeitraum von 12 Stunden und gibt lediglich einen Wettertrend an. Ist es zum Beispiel im Moment wolkig und es wird Regen angezeigt, deutet dies nicht auf eine Fehlfunktion des Gerätes hin, sondern gibt an, dass der Luftdruck gesunken und eine Wetterverschlechterung zu erwarten ist, wobei es sich aber nicht unbedingt um Regen handeln muss. Die Genauigkeit beträgt etwa 70 %.

• Das Sonnensymbol wird auch bei Nacht angezeigt, wenn es sich um eine sternenklare Nacht handelt. Wichtiger Hinweis!

• Bitte beachten Sie, dass die Symbolvorhersage sich im Laufe des Betriebs präzisiert. Die Sym- bolvorhersage ist bereits ab der Inbetriebnahme aktiv, allerdings steigt die Zuverlässigkeit der Prognosen mit der Menge an gesammelten Daten.

13. Einstellung des Luftdrucks

• Drücken Sie die HISTORY ABS/REL Taste im Normalmodus für 3 Sekunden, um in den Einstell- modus für Luftdruck zu gelangen.

• Drücken Sie die + und – Taste, um zwischen der Anzeige des relativen („Rel”) oder absoluten („Abs”) Luftdrucks zu wählen.

• Bestätigen Sie mit der HISTORY ABS/REL Taste.

• Haben Sie den relativen Luftdruck gewählt (empfohlen), beginnt der Luftdruckwert zu blinken. Sie können während dieser Zeit mit der + und – Taste den Wert einstellen.

• Der relative Luftdruck ist bezogen auf Meereshöhe und muss auf Ihre Ortshöhe eingestellt wer- den. Erfragen Sie den aktuellen Luftdruck Ihrer Umgebung (Wert vom Wetteramt, Internet, Opti- ker, geeichte Wettersäulen an öffentlichen Gebäuden, Flughafen).

• Bestätigen Sie mit der HISTORY ABS/REL Taste.

• Drücken Sie die HISTORY ABS/REL Taste im Normalmodus, um die Luftdruckwerte der letzten 12 Stunden abzurufen (Anzeige: 0, -1, -2….-12). LARGO – Funk-Wetterstation

13.1 Wettertendenzpfeil

• Der Trendpfeil zeigt Ihnen, ob der Luftdruck aktuell steigt, fällt oder gleich bleibt.

13.2 Luftdruckverlauf

• Die grafische Anzeige zeigt den Luftdruckverlauf der vergangenen 12 Stunden.

14.1.1 Auswahl der Stadt

• Drücken Sie die CITY Taste im Normalmodus, um in den Einstellmodus zu gelangen.

• Der Städte-Code beginnt zu blinken. Benutzen Sie nun zur Auswahl der Stadt die + und – Taste.

• Es kann unter 160 Städten ausgewählt werden. Sie finden die Abkürzungen aller Städte in der Liste am Ende der Anleitung.

• Bestätigen Sie die Eingabe mit der CITY Taste.

14.1.2 Standort manuell eingeben

• Drücken und halten Sie die CITY Taste, um einen individuellen Standort einzugeben.

• „-- -- --” erscheint und „--” fängt an zu blinken.

• Geben Sie mit der + und – Taste den ersten Buchstaben für Ihren Standort ein.

• Bestätigen Sie mit der CITY Taste. Geben Sie auf gleiche Weise den zweiten und dritten Buch- staben ein.

• Mit der CITY Taste können Sie nun nacheinander die Zeitzone (Voreinstellung: 1:00), den Län- gengrad (E = Ost) und den Breitengrad (N = Nord) ansteuern und mit der + und – Taste einstel- len.

• Bestätigen Sie die Eingabe mit der CITY Taste.

14.1.3 Einstellung der Zeitzone für die Sonnenauf- / -untergangszeit

• Im Einstellungsmodus können Sie mit der + und – Taste die Zeitzonenkorrektur zur GMT (Greenwich Mean Time) vornehmen.

• Bei Empfang der Funkzeit (DCF): 1:00 (Voreinstellung).

• Bei manueller Zeiteinstellung: MEZ 1:00 (Voreinstellung), MESZ (Sommerzeit) 2:00. TFA_No. 35.1145_Anleitung_12_20 09.12.2020 9:12 Uhr Seite 81716 LARGO – Funk-Wetterstation

• Das Display zeigt Ihnen die aktuellen Mondphasen:

14.2.1 Gezeitenanzeige

15. Zusätzliche Außensender

• Wenn Sie mehrere Außensender anschließen wollen, wählen Sie mit dem CH 1/2/3 Schiebe- schalter im Batteriefach des Außensenders für jeden Außensender einen anderen Kanal (CH1, CH2 oder CH3) aus. Legen Sie dann die zwei Batterien 1,5 V AA polrichtig ein. Nehmen Sie die Basisstation anschließend in Betrieb oder starten Sie die manuelle Sendersuche:

• Wählen Sie mit der CH Taste den gewünschten Sender aus.

• Halten Sie die CH Taste auf der Basisstation für zwei Sekunden gedrückt. Der registrierte Sender (Kanal) wird gelöscht.

• Drücken Sie nun die TX Taste im Batteriefach des entsprechenden Senders. Die Übertragung der Daten erfolgt sofort und wird bei erfolgreichem Empfang mit einem Piepton von der Basisstati- on quittiert.

• Die Außenwerte und die Kanalnummer werden auf dem Display der Basisstation angezeigt. Falls Sie mehr als einen Außensender angeschlossen haben, können Sie mit der CH Taste auf der Basisstation zwischen den Kanälen 1 bis 3 wechseln. LARGO – Funk-Wetterstation

• Sie können auch einen automatischen Kanalwechsel einstellen. Nach dem letzten registrierten Sender (1 bis 3) erscheint bei erneuter Bedienung der CH Taste das Kreissymbol für automati- schen Kanalwechsel. Drücken Sie die CH Taste noch einmal, um die Funktion auszuschalten.

• Nach erfolgreicher Inbetriebnahme des Außensenders schließen Sie das Batteriefach wieder sorgfältig.

16. Aufstellen und Befestigen der Basisstation und des Senders

• Stellen Sie die Basisstation am gewünschten Standort auf. Vermeiden Sie die Nähe zu anderen elektrischen Geräten (Fernseher, Computer, Funktelefone) und massiven Metallgegenständen.

• Der Außensender kann mit der Aufhängeöse an der Wand befestigt werden. Suchen Sie sich im Freien einen schattigen, niederschlagsgeschützten Platz für den Sender aus. (Direkte Sonnen- einstrahlung verfälscht die Messwerte und ständige Nässe belastet die elektronischen Bauteile unnötig).

• Prüfen Sie, ob eine Übertragung der Messwerte vom Sender am gewünschten Aufstellort zur Basisstation stattfindet (Reichweite Freifeld bis zu 100 Meter), bei massiven Wänden, insbeson- dere mit Metallteilen kann sich die Sendereichweite erheblich reduzieren.

• Suchen Sie sich gegebenenfalls einen neuen Aufstellort für Sender und/oder Basisstation.

17. Pflege und Wartung

• Reinigen Sie die Geräte mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungs- mittel verwenden!

• Entfernen Sie die Batterien aus allen Geräten, wenn Sie die Geräte längere Zeit nicht verwenden.

• Bewahren Sie Ihre Geräte an einem trockenen Platz auf.

17.1 Batteriewechsel

• Sobald das Batteriesymbol in der Displayzeile eines Kanals erscheint, wechseln Sie bitte die Bat- terien im jeweiligen Sender.

• Sobald das Batteriesymbol in der Displayzeile der Innenwerte erscheint, wechseln Sie bitte die Batterien in der Basisstation.

• Achtung: Bei einem Batteriewechsel muss der Kontakt zwischen Sender und Basisstation wiederherge- stellt werden – also manuelle Sendersuche starten oder Batterien in alle Geräte neu einlegen. AB C D E F G H I J K L A: Abnehmender Mond B: Abnehmender Mond C: Halbmond (letztes Viertel) D: Abnehmende Sichel E: Abnehmende Sichel F: Neumond G: Zunehmende Sichel H: Zunehmende Sichel I: Halbmond (erstes Viertel) J: Zunehmender Mond K: Zunehmender Mond L: Vollmond TFA_No. 35.1145_Anleitung_12_20 09.12.2020 9:12 Uhr Seite 91918 LARGO – Funk-Wetterstation

18. Fehlerbeseitigung

Problem Lösung Keine Anzeige ➜ Batterien polrichtig einlegen ➜ Batterien wechseln Kein Senderempfang ➜ Kein Sender installiert Anzeige „- - “ ➜ Batterien des Senders prüfen (keine Akkus verwenden!) ➜ Neuinbetriebnahme von Sender und Basisstation gemäß Be- dienungsanleitung ➜ Manuelle Sendersuche starten: CH Taste auf der Basisstation für 2 Sekunden drücken und dann TX Taste im Batteriefach des Senders drücken ➜ Anderen Aufstellort für Sender und/oder Basisstation wählen ➜ Abstand zwischen Sender und Basisstation verringern ➜ Beseitigen der Störquellen Kein DCF Funkempfang ➜ + und – Taste gleichzeitig drücken und Initialisierung starten ➜ Empfangsversuch in der Nacht abwarten ➜ Anderen Aufstellort für das Gerät wählen ➜ Beseitigen der Störquellen ➜ Neuinbetriebnahme gemäß Bedienungsanleitung ➜ Uhrzeit manuell einstellen Unkorrekte Sonnenauf- und -untergangszeit ➜ Zeitzonenkorrektur (siehe 14.1.3) Unkorrekte Anzeige ➜ Batterien wechseln ➜ Neuinbetriebnahme gemäß Bedienungsanleitung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können. LARGO – Funk-Wetterstation

Batterien und Akkus dürfen keinesfalls in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationalen oder lokalen Bestimmungen abzugeben. Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist ver- pflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

20. Technische Daten

Basisstation Messbereich Temperatur 0°C…50°C (32°F…122°F) Luftfeuchtigkeit 20%...95% RH Auflösung 0,1°C (0,1°F) und 1% RH Luftdruck 850 … 1050 hpa Spannungsversorgung Batterien 3 x 1,5 V AA (nicht inklusive) Verwenden Sie Alkaline Batterien Gehäusemaße 130 x 60 x 132 mm Gewicht 239 g (nur das Gerät) Sender Messbereich Temperatur -40 °C… 60 °C (-40 °F …140 °F) Luftfeuchtigkeit 20%...95% RH TFA_No. 35.1145_Anleitung_12_20 09.12.2020 9:12 Uhr Seite 102120 LARGO – Funk-Wetterstation

Auflösung 0,1 °C (0,1 °F) und 1% RH Reichweite Ca. 100 m (Freifeld) Übertragungsfrequenz 433 MHz Maximale Sendeleistung < 10mW Spannungsversorgung Batterien 2 x 1,5 V AA (nicht inklusive) Verwenden Sie Alkaline Batterien Gehäusemaße 40 x 21 x 130 mm Gewicht 47g (nur das Gerät) Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die techni- schen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unserer Homepage unter Eingabe der Artikel-Nummer in das Suchfeld. EU-Konformitätserklärung Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 35.1145 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.tfa-dostmann.de/service/downloads/ce www.tfa-dostmann.de E-Mail: [e-mail] TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Deutschland 12/20 LARGO – Wireless weather station

TFA_No. 35.1145_Anleitung_12_20 09.12.2020 9:12 Uhr Seite 132726 LARGO – Wireless weather station

TFA_No. 35.1145_Anleitung_12_20 09.12.2020 9:12 Uhr Seite 316362 LARGO – Stazione meteorologica radiocontrollata

20. Technische gegevens
