MANUAL DE USUARIO Xena Home 30.3074.10 TFA

– 80 – Termómetro inalámbrico

Emisor exterior Dimensiones del cuerpo 48 (54) x 26 (44) x 129 (135) mm Peso 62 g (solo dispositivo) Estas instrucciones o extractos de las mismas no pueden ser publica-dos sin la autorización de la TFA Dostmann. Los datos técnicos de esteproducto corresponden al estado en el momento de la impresión y pue-den ser modificados sin previo aviso.Los actuales datos técnicos e informaciones sobre su producto lospuede encontrar bajo el número de artículo en nuestra página web.Declaración UE de conformidadPor la presente, TFA Dostmann declara que el tipo de equipo radioeléc-trico 30.3074 es conforme con la Directiva 2014/53/UE. El texto com-pleto de la declaración UE de conformidad está disponible en la direc-ción Internet siguiente: www.tfa-dostmann.de/service/downloads/cewww.tfa-dostmann.deE-Mail: [e-mail] Dostmann GmbH & Co.KG, Zum Ottersberg 12, 97877 Wertheim, Alemania04/23 Bedienungsanleitung Instruction manual Mode d’emploi Istruzioni per l'uso Gebruiksaanwijzing Instrucciones de uso Instruction manuals www.tfa-dostmann.de/en/service/downloads/instruction-manuals Kat. Nr. 30.3074.10 TFA_No. 30.3074_Anl_04_23 19.04.2023 16:17 Uhr Seite 1– 2 – – 3 –

Instrucciones de uso Muchas gracias por haber adquirido este dispositivo de TFA. Antes de utilizar el dispositivo

Lea detenidamente las instrucciones de uso.

Las instrucciones de uso se adjuntan al dispositivo o se pueden descargar en la página web: www.tfa-dostmann.de/en/service/downloads/instruction- manuals

No emplee el dispositivo de modo distinto al especificado en estas instrucciones.

Si sigue las instrucciones de uso, evitará que se produzcan daños en el dispositivo y no comprometerá a sus derechos por vicios, previstos legalmente debido a un uso incorrecto.

Tenga en cuenta ante todo las advertencias de seguridad.

Guarde estas instrucciones de uso en un sitio seguro.

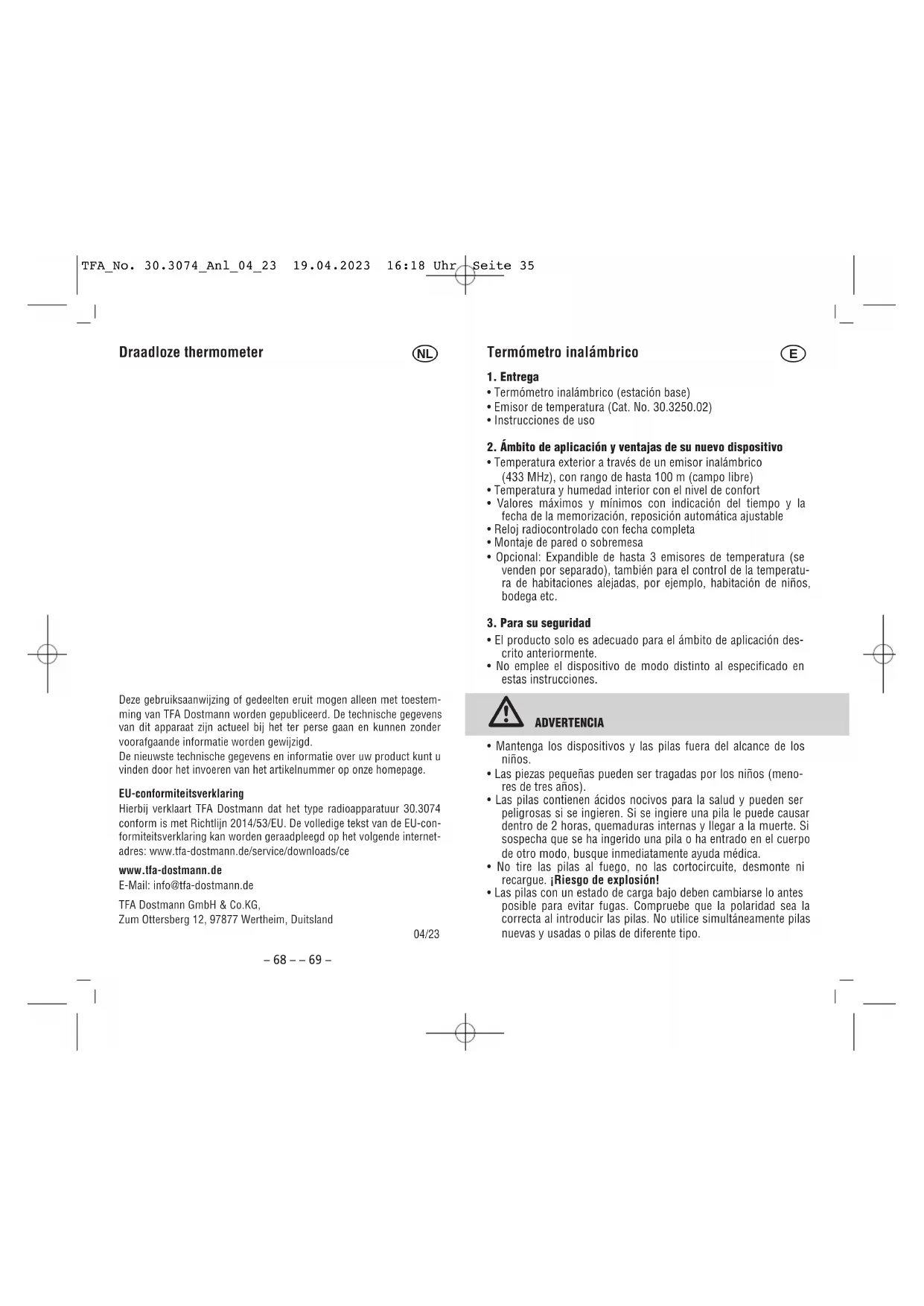

• Termómetro inalámbrico (estación base)

• Emisor de temperatura (Cat. No. 30.3250.02)

• Instrucciones de uso

2. Ámbito de aplicación y ventajas de su nuevo dispositivo

• Temperatura exterior a través de un emisor inalámbrico (433 MHz), con rango de hasta 100 m (campo libre)

• Temperatura y humedad interior con el nivel de confort

• Valores máximos y mínimos con indicación del tiempo y la fecha de la memorización, reposición automática ajustable

• Reloj radiocontrolado con fecha completa

• Montaje de pared o sobremesa

• Opcional: Expandible de hasta 3 emisores de temperatura (se venden por separado), también para el control de la temperatu- ra de habitaciones alejadas, por ejemplo, habitación de niños, bodega etc.

3. Para su seguridad

• El producto solo es adecuado para el ámbito de aplicación des- crito anteriormente.

• No emplee el dispositivo de modo distinto al especificado en estas instrucciones. ADVERTENCIA

• Mantenga los dispositivos y las pilas fuera del alcance de los niños.

• Las piezas pequeñas pueden ser tragadas por los niños (meno- res de tres años).

• Las pilas contienen ácidos nocivos para la salud y pueden ser peligrosas si se ingieren. Si se ingiere una pila le puede causar dentro de 2 horas, quemaduras internas y llegar a la muerte. Si sospecha que se ha ingerido una pila o ha entrado en el cuerpo de otro modo, busque inmediatamente ayuda médica.

• No tire las pilas al fuego, no las cortocircuite, desmonte ni recargue. ¡Riesgo de explosión!

• Las pilas con un estado de carga bajo deben cambiarse lo antes posible para evitar fugas. Compruebe que la polaridad sea la correcta al introducir las pilas. No utilice simultáneamente pilas nuevas y usadas o pilas de diferente tipo. TFA_No. 30.3074_Anl_04_23 19.04.2023 16:18 Uhr Seite 35– 70 – – 71 – Termómetro inalámbrico

• Extraiga las pilas si no va a usar el dispositivo por un largo período de tiempo. Evite el contacto del líquido de las pilas con la piel, ojos y mucosas. En caso de contacto, enjuague la zona afectada con agua y acuda al médico sin pérdida de tiempo. ATENCIÓN

• No está permitido realizar reparaciones, transformaciones o modificaciones por su cuenta en el dispositivo.

• No exponga el dispositivo a temperaturas extremas, vibraciones ni sacudidas extremas.

• Limpie el dispositivo con un paño suave, ligeramente humede- cido. ¡No utilice productos abrasivos o disolventes!

• La estación base sólo es apta para el uso en lugares secos bajo techo. ¡Protegerlo de la humedad!

• El emisor está protegido contra las salpicaduras de agua, pero no es estanco al agua (véase: “Selección de la ubicación y mon- taje”).

Estación base (receptor) A: Pantalla LCD (Fig. 1): A 1: Hora con segundos A 2: Símbolo de recepción DCF A 3: Zona horaria A 4: Reposición automática (AUTO Reset) A 5: Temperatura interior A 6: Valores mínimos (MIN) A 7: Valores máximos (MAX) A 8: Humedad del aire A 9: Temperatura exterior A 10: Símbolo para el cambio de canal A 11: Número de canal A 12: Símbolo de recepción para el emisor A 13: Símbolo de pila para el emisor A 14: Nivel de confort (smiley) A 15: Símbolo de pila para la estación base A 16: Fecha B: Teclas (Fig. 1): B 1: Tecla SET Termómetro inalámbrico

B 2: Tecla CHANNEL B 3: Tecla –/MIN B 4: Tecla MAX/+ C: Cuerpo (Fig. 2): C 1: Colgador para pared C 2: Compartimento de las pilas C 3: Soporte (desmontable) Emisor D: Pantalla (Fig. 3): D 1: Canal 1/2/3 D 2: Señal de transmisión D 3: Símbolo de pila para el emisor D 4: Temperatura exterior E: Cuerpo (Fig. 3): E 1: Compartimento de las pilas E 2: Soporto para pared o sobremesa E 3: Huecos para el soporto para montaje de pared F: Teclas en el compartimento de las pilas (Fig. 3): F 1: Tecla TX F 2: Interruptor deslizante 1 2 3 para la selección de canal

5.1 Introducir las pilas

• Coloque la estación base y el emisor sobre una mesa a una dis- tancia de 1,5 metros aprox. entre sí. Evite la proximidad de posibles fuentes de interferencias (dispositivos electrónicos y sistemas de radio).

• Abra el compartimento de las pilas del emisor exterior e intro- duzca dos pilas nuevas 1,5 V AA con la polaridad correcta. Todos los segmentos LCD se muestran brevemente.

• En la pantalla aparece la temperatura. El interruptor deslizante está en el canal 1.

• Cierre de nuevo el compartimento de las pilas.

• Introduzca dos pilas nuevas 1,5 V AA con la polaridad correcta. Todos los segmentos LCD se muestran brevemente. La hume- dad y la temperatura aparecen en la pantalla, así como un smi- ley para indicar el nivel de confort.

• Cierre de nuevo el compartimento de las pilas.

5.2 Recepción del emisor exterior

• La estación base intenta de recibir la temperatura exterior y el símbolo de recepción parpadea.

• Si la recepción es exitosa aparecen la temperatura exterior y el símbolo de recepción en la pantalla de la estación base.

• Si no se recibe la temperatura exterior, "- -. -" permanece en la pantalla de la estación base. Compruebe las pilas y inicie un nuevo intento.

• También puede iniciar la búsqueda del emisor exterior manual- mente más tarde (p. ej., en caso de pérdida de la señal del emi- sor o al cambiar las pilas). Mantenga pulsada la tecla CHANNEL a la estación base durante tres segundos. El símbolo de recep- ción para el emisor exterior parpadea.

• Pulsa la tecla TX en el compartimento de las pilas del emisor. La transmisión de los datos se realiza inmediatamente y si la recepción es correcta, aparece la temperatura exterior en la pantalla de la estación base.

• Si se pierde el contacto entre el transmisor y el receptor des- pués de la recepción exitosa en un momento posterior, los intentos de recepción tienen lugar transcurridos 30 y 60 minu- tos. La recepción se activa de nuevo cada hora.

5.3 Recepción de la señal de radio

• Después de la recepción de la temperatura exterior el reloj está ahora tratando de recibir la señal de radio y el símbolo de recepción DCF parpadea.

• Una vez que se ha recibido el código de horario después 3-10 minutos se muestra la hora controlada por radio y el símbolo de recepción DCF aparece constantemente en la pantalla.

• La recepción de la señal DCF se llevará a cabo diariamente a las 1.00, 2:00 y 3:00 de la mañana. Si la recepción del reloj no tiene éxito, el siguiente intento de recepción se llevará a cabo de nuevo a las 4:00 y 5:00 de la mañana.

• También puede activar la recepción de la señal DCF manual- mente. Mantenga pulsada la tecla –/MIN durante 3 segundos. El símbolo de recepción DCF parpadea. Termómetro inalámbrico

• Mantenga pulsada la tecla –/MIN durante 3 segundos y el pro- ceso de recepción se termina. El símbolo de recepción DCF des- aparece.

• Hay tres tipos de símbolos recibidos: Parpadea – recepción activa Se detiene – recepción exitosa Ninguna símbolo – ninguna recepción de DCF

• Si su reloj radiocontrolado no es capaz de recibir la señal DCF (p. ej, debido a interferencias, distancia de transmisión, etc.), puede ajustar la hora manualmente.

• El reloj funciona como un reloj normal de cuarzo (véase “Ajus- tes manuales”). Indicaciones para la recepción de la hora radiocontrolada

La transmisión de la hora se realiza por medio de un reloj atómi- co en las proximidades de Frankfurt am Main por una señal de frecuencia DCF-77 (77,5 kHz) con un alcance de aprox. 1.500 km. Su reloj radiocontrolado recibe la señal, la convierte y mues- tra siempre la hora exacta. Incluso el cambio de la hora de vera- no e invierno se produce automáticamente.

• Evite la proximidad de posibles fuentes de interferencia que pue- dan afectar a la recepción de radio (véase: "Selección de la ubica- ción y montaje").

• Por las noches las alteraciones atmosféricas suelen ser reduci- das. Si además se recibe como mínimo una vez al día, es sufi- ciente para garantizar la precisión y mantener desviaciones infe- riores a 1 segundo.

• El dispositivo sale automáticamente del modo de ajuste si no se presiona ninguna tecla durante 20 segundos.

• Mantenga pulsada la tecla MAX/+ o –/MIN en el modo de ajuste, accederá a la pasada rápida.

6.1 Ajustes manuales

• Mantenga pulsada la tecla SET durante tres segundos para acceder al modo de ajuste.

• El primer valor ajustable parpadea en la pantalla.

• Ajuste con la tecla MAX/+ o –/MIN la regulación deseada, mien- tras el valor parpadea. TFA_No. 30.3074_Anl_04_23 19.04.2023 16:18 Uhr Seite 37– 74 – – 75 – Termómetro inalámbrico

• Pulse la tecla SET para confirmar el ajuste y pasar al valor siguiente.

• La sucesión se indica como sigue: – Recepción DCF ON/OFF (nivel preseleccionado: DCF ON) – Zona horaria -12/+12 (nivel preseleccionado: TZ 00) – Reposición automática para los valores máximos y mínimos ON/OFF (nivel preseleccionado: AUTO OFF MIN MAX) – Nivel de confort ON/OFF – Hora, minutos – Año, mes, fecha

6.1.1 Recepción de DCF

• De manera predeterminada, la recepción DCF está activada (DCF ON) y después de la recepción exitosa de la señal DCF no es necesario un ajuste horario manual.

• En el modo de ajuste puede desactivar (DCF OFF) o activar con la tecla MAX/+ o –/MIN la recepción DCF.

• Con la recepción desactivada debe ajustar la hora manualmente. No aparece ninguna zona horaria.

• Si la recepción de la señal de radio está activada y la recepción es correcta el tiempo ajustado manualmente se sobrescribe.

6.1.2 Ajuste de la zona horaria

• En el modo de ajuste puede ajustar la corrección de la zona horaria (-12/+12) con la tecla MAX/+ o –/MIN .

• La corrección de la zona horaria es necesaria cuando se puede recibir la señal DCF, la zona horaria es diferente de la hora DCF (por ejemplo: +1 = una hora más tarde).

6.1.3 Reposición automática

para los valores máximos y mínimos

• En el modo de ajuste puede activar (AUTO MIN MAX ON) o des- activar la reposición automática para los valores máximos y mínimos con la tecla MAX/+ o –/MIN .

• Si ha activado la reposición automática en la pantalla aparece AUTO.

• Los valores máximos y mínimos se reponen diariamente auto- máticamente a las 0.00 h (véase: “Reposición de valores máxi- mos y mínimos”) Termómetro inalámbrico

6.2 Valores máximos y mínimos

6.2.1 Indicación de valores máximos y mínimos

• Pulse la tecla –/MIN en el modo normal. MIN parpadea en la pantalla.

• Se muestran los valores mínimos tras la última reposición con especificación de la fecha y la hora de la memorización.

• La sucesión se indica como sigue: temperatura y humedad inte- rior, temperatura exterior.

• Si ha conectado más de un emisor, con la tecla CHANNEL puede cambiar entre los canales.

• Pulse otra vez la tecla –/MIN para volver a la visualización de los valores actuales.

• Repita este procedimiento con la tecla MAX/+ para consultar los valores máximos. MAX parpadea en la pantalla.

6.2.2 Reposición de valores máximos y mínimos

a) Reposición manual

• Mantenga pulsada la tecla SET durante 3 segundos mientras en la pantalla aparecen los valores máximos y mínimos. Los valo- res se borrarán y se volverá a indicar los valores actuales. b) Reposición automática

• Condición previa: la reposición automática está activada en el modo de ajuste (AUTO MIN MAX ON). AUTO aparece perma- nentemente en la pantalla.

• Los valores máximos y mínimos se reponen diariamente auto- máticamente a las 0.00 h.

• También es posible una reposición manual intermedio.

6.3 Nivel confort (Fig. 4)

• En la pantalla aparece un smiley para mostrar el nivel de confort del clima de la habitación.

• Condición previa: la función está activada en el modo de ajuste (nivel preseleccionado: ON).

7. Selección de la ubicación y montaje

• Busque un lugar sombreado y protegido de la lluvia para poner el emisor en el exterior. La irradiación solar directa falsea los valores de medición y la humedad permanente perjudica inne- cesariamente los componentes electrónicos.

• Evite la proximidad de posibles fuentes de interferencia que puedan afectar a la recepción de radio. Es recomendable mante- ner una distancia de como mínimo 2 metros de posibles dispo- sitivos perturbadores (televisión, ordenador, microondas, radio- teléfonos, monitores para bebés) y de los objetos metálicos grandes (por ejemplo, el frigorífico). Con paredes macizas, especialmente con piezas metálicas puede reducirse considera- blemente el alcance del emisor. En casos extremos se aconseja de emplazar el dispositivo cerca de una ventana.

• Compruebe si se produce la transmisión de los valores medidos del emisor exterior en el lugar de instalación deseado para la estación base y si se puede recibir la señal de radio DCF.

• Busque posiblemente un lugar nuevo para el emisor y / o la estación base.

• Si la transmisión ha sido exitosa, puede colocar el emisor y la estación base o colgarlos en la pared mediante el dispositivo de suspensión.

• Para montaje de pared, atornille el soporte en la pared y cuelgue el transmisor en el soporte.

• No opere la estación base en las inmediaciones de la calefac- ción, de otras fuentes de calor o de la radiación solar directa.

8. Cambio de las pilas

• En cuanto aparezca en la pantalla de los valores exteriores de la estación base o en la pantalla del emisor el símbolo de pila, cambie las pilas del emisor exterior.

• En cuanto aparezca en la pantalla de los valores interiores el símbolo de pila, cambie las pilas en la estación base.

• Atención: Al cambiar las pilas, debe volver a establecerse el contacto entre el emisor y el receptor; por esta razón, deben introducirse pilas nuevas en ambos dispositivos o iniciarse una búsqueda manual de emisor.

9. Emisores adicionales (opcional)

• Si desea conectar varios emisores, seleccione con el interruptor deslizante 1 2 3 en el compartimento de las pilas del emisor exterior otro canal para cada emisor exterior. Introduzca dos pilas nuevas 1,5 V AA. Asegúrese que las pilas estén colocadas con la polaridad correcta. Active entonces la estación base o comienza una búsqueda manual del emisor: – Con la tecla CHANNEL puede seleccionar el emisor deseado. Termómetro inalámbrico

– Mantenga pulsada la tecla CHANNEL durante 3 segundos. El emisor (canal) registrado se borrará y comenzará la búsque- da del emisor. – Pulsa la tecla TX en el compartimento de las pilas del emisor. La transmisión de los datos se realiza inmediatamente.

• Los valores exteriores y el número de canal se muestran en la pantalla de la estación base. Utilice la tecla CHANNEL para cam- biar entre los canales 1 a 3.

• Después del último emisor exterior registrado (1-3), cuando se pulsa de nuevo la tecla CHANNEL se muestra el símbolo para el cambio de canal automático. En la pantalla aparecen intercam- bio los valores de emisores instalados (10 segundos). Pulse otra vez la tecla CHANNEL para apagar la función.

• Después de la puesta en marcha exitosa de los emisores exte- riores, cierre de nuevo cuidadosamente la tapa del comparti- mento de las pilas.

Problema Solución Ninguna indicación ➜ Asegúrese que las pilas estén colo- en la estación base / cadas con la polaridad correcta emisor ➜ Cambiar las pilas Ninguna recepción ➜ Ningún emisor instalado de emisor ➜ Comprobar las pilas del emisor Indicación “- -. -” exterior (utilice únicamente pilas/ para los canales 1/2/3 baterías con una tensión de 1,5 V). ➜ Vuelva a la puesta en marcha del emisor y de la estación base de acuerdo a las instrucciones ➜ Iniciar la búsqueda manual para el emisor exterior ➜ Elegir otro lugar para el emisor exterior y/o la estación base ➜ Reducir la distancia entre el emisor exterior y la estación base ➜ Elimine las fuentes de interferencia Ninguna recepción ➜ Activar la recepción de radio DCF en de DCF el modo de ajuste (DCF ON) TFA_No. 30.3074_Anl_04_23 19.04.2023 16:18 Uhr Seite 39– 78 – – 79 – Termómetro inalámbrico

➜ Mantenga pulsada la tecla durante tres segundos y puede iniciar la inicialización manualmente ➜ Esperar la recepción de noche ➜ Elegir otro lugar para el dispositivo ➜ Ajustar la hora manualmente ➜ Elimine las fuentes de interferencia ➜ Vuelva a la puesta en marcha del dispositivo de acuerdo a las in- strucciones Indicación incorrecta ➜ Cambiar las pilas Si a pesar de haber seguido estos pasos, el dispositivo no funciona, diríjase al establecimiento donde adquirió el producto.

Este producto y su embalaje han sido fabricados con materiales y componentes de alta calidad que pueden ser reciclados y reutiliza- dos. Así se reducen los residuos y se protege el medio ambiente. Eliminar el embalaje de una forma respetuosa con el medio ambien- te a través de los sistemas de recogida establecidos. Eliminación de los dispositivos eléctricos Retire las pilas y baterías recargables que no están in- staladas de forma permanente y deséchelas por sepa- rado del producto. Este dispositivo está identificado conforme a la Directi- va de la UE sobre residuos de aparatos eléctricos y electrónicos (WEEE). No deseche este producto junto con la basura domésti- ca. El usuario está obligado a llevar el dispositivo usado a un punto de recogida de aparatos eléctricos y electrónicos acreditado para que sea eliminado de manera respetuosa con el medio ambiente. Tenga en cuenta las normas vigentes actuales. Eliminación de las pilas Las pilas y baterías no pueden desecharse en ningún caso junto con la basura doméstica. Contienen conta- minantes que pueden perjudicar el medio ambiente y la salud si se eliminan de forma inadecuada. Termómetro inalámbrico

Como consumidor, está obligado legalmente a deposi- tar las pilas y baterías usadas de manera respetuosa con el medio ambiente en el comercio especializado o bien en los centros de recogida y reciclaje previstos para ello según el reglamento nacional o local. La devolución es gratuita. Las denominaciones de los metales pesados que con- tienen son: Cd=cadmio, Hg=mercurio, Pb=plomo.

Gama de medición interior Temperatura 0 °C… +50 °C Precisión ± 1°C Humedad del aire 10…99%RH Precisión ±5%RH (@25°C, 30…80%RH Gama de medición exterior Temperatura -40 °C… +60 °C Precisión ±1°C (0…+50°C), ±1,5°C (-40…0°C, +50…60°C) Alcance Máximo de 100 m (campo libre) Frecuencia de transmisión 433 MHz Potencia máxima de radiofrecuencia transmitida < 10mW Alimentación de tensión Pilas Estación base: 2 x 1,5 V AA (no incluidas) Emisor exterior: 2 x 1,5 V AA (no incluidas) Recomendamos pilas alcalinas Estación base Dimensiones del cuerpo 82 x 27 (47) x 140 (145) mm Peso 128 g (solo dispositivo) TFA_No. 30.3074_Anl_04_23 19.04.2023 16:18 Uhr Seite 40
