| Producttype | Hogedrukreiniger |
| Merk | Kärcher |
| Model | K 6 Special |
| Spanning | 230 V ~ 50 Hz |
| Aansluitvermogen | 3,0 kW |
| Werkdruk | 15 MPa |
| Maximaal toegestane druk | 16 MPa |
| Waterdebiet (nominaal) | 9,2 l/min |
| Max. waterdebiet | 10,0 l/min |
| Reinigingsmiddeldebiet | 0 - 0,3 l/min |
| Max. aanvoertemperatuur | 60 °C |
| Max. aanvoerdruk | 1,2 MPa |
| Max. aanzuighoogte | 0,5 m |
| Afmetingen (L x B x H) | 404 x 440 x 968 mm |
| Gewicht (met accessoires) | 20,3 kg |
| Beschermingsgraad | IP X5 |
| Beschermingsklasse | I |
| Netbeveiliging (vertraagd) | 16 A |
| Geluidsdrukniveau | 77 dB(A) |
| Geluidsvermogensniveau | 95 dB(A) |
| Trillingen hand-arm | < 2,5 m/s² |
| Inbegrepen accessoires | Hogedrukpistool, hogedrukslang, roteerspuitlans, Vario Power-lans, Plug 'n' Clean-fles |
| Veiligheid | Pistoolvergrendeling, hoofdschakelaar, motorbeveiligingsschakelaar, ontlastklep |
| Onderhoud | Regelmatig reinigen van het waterinlaatzeefje |
Veelgestelde vragen - K 6 Special Kärcher
Gebruikersvragen over K 6 Special Kärcher
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Hogedrukreiniger in PDF-formaat gratis! Vind uw handleiding K 6 Special - Kärcher en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. K 6 Special van het merk Kärcher.

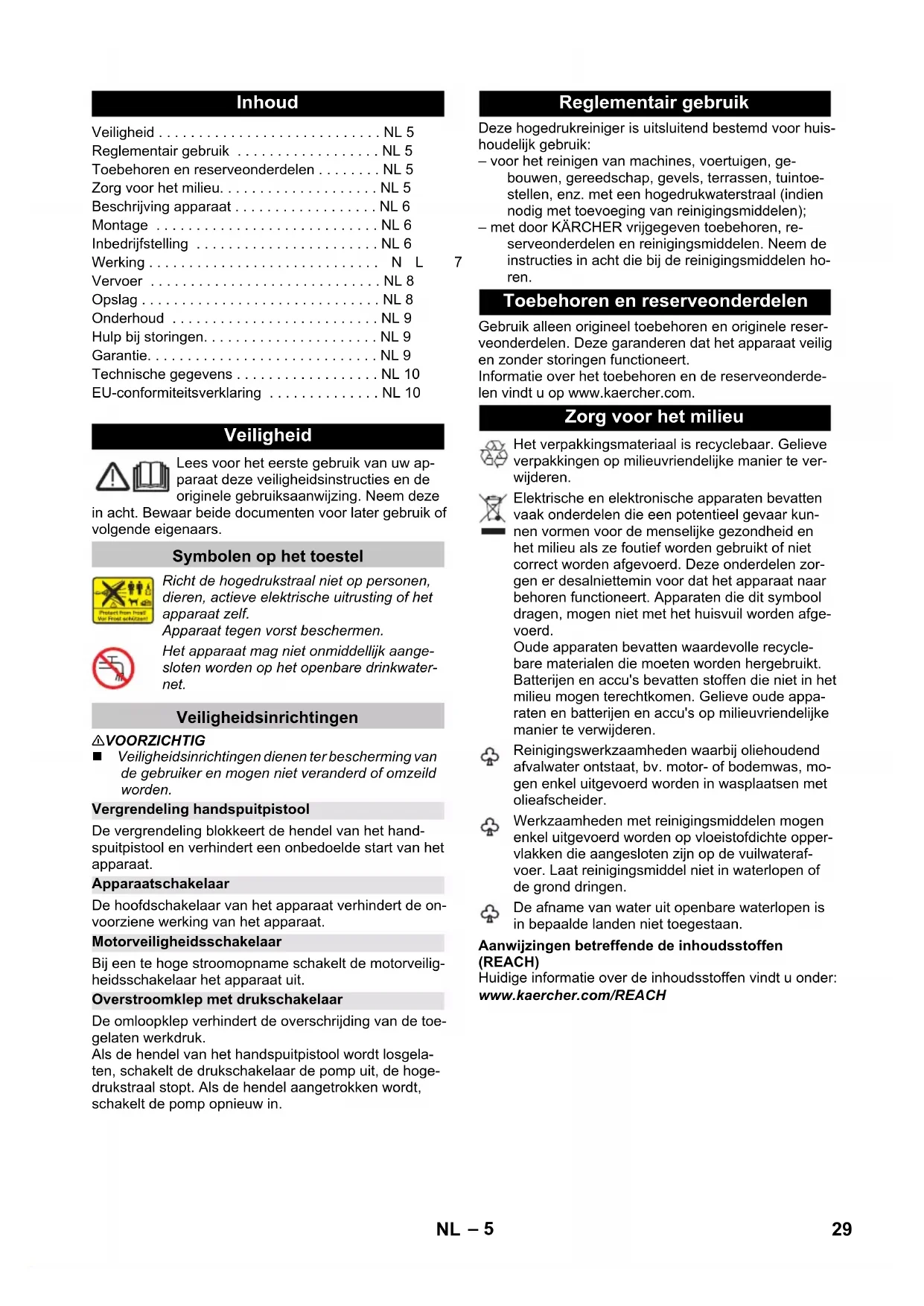

GEBRUIKSAANWIJZING K 6 Special Kärcher
Toebehoren en reserveonderdelen . . . . . . . NL 5
Zorg voor het milieu. NL 5
Beschrijving apparaat .NL 6
Montage NL 6
Inbedrijfstelling NL 6
Werking N
Vervoer NL 8
Opslag . NL 8
Onderhoud NL 9
Hulp bij storingen. NL 9
Garantie. NL 9
EU-conformiteitsverklaring .NL 10
Veiligkeit
Lees voor het eerste gebruik van uw apparaat deze veiligheidsinstrumenties en de originele gebruiksaanwijzing. Neem deze
in awhile. Bewaar beiden documenten voor later gebruik of volgende eigenaars.
Symbolen op het toestel
Richt de hogedrukstraal Niet op Personen, dieren, actieve elektrische uitrusting of het apparaat zich.
Het apparaat mag Niet onmiddelijk aangesloten worden op het openbare drinkwater-net.
Veiligheidsinrichtingen
△VOORZICTIG
Veiligheidsinrichtingen dieren ter bescherming van de gebruiker en mogen Niet veranderd of omzeild worden.
Vergrendeling handspuitpistol
De vergrendeling blokkeert de hendel van het handspuitpistol en verhindert een onbedoelde start van het apparatus.
Apparaatschakelaar
De hoofdschakelaar van het apparaat verhinderdt de onvoorziene werking van het apparaat.
Motorveiligheidsschakelaar
Bij een te hoge stroomopname schakelt de motorveiligheidsschakelaar het apparatusaatuit.
Overstroomklep met drukschakelaar
De omloopklep verhindert de overschrijding van de toe-gelaten werkdruk.
Als de hendel van het handspuitpistol worden losgelaten, schakelt de drukschakelaar de pomp uit, de hoge-drukstraal stopt. Als de hendel aangetrokken worden, schakelt de pomp opniew in.
Deze hagedrukreiniger is uitsluitend bestemd voor huishoudelijk gebruik:
-
voor het reinigen van machines, voertuigen, gebouwen, gereedschap, gevels, terrassen, tuintoe-stellen, enz. met een hagedrukwaterstraal (indien nodig met toevoeging van reinigingsmiddelen);
-
met door KÄRCHER vrijgegeven toebehoren, reserveonderdelen en reinigingsmiddelen. Neem de instructies in acht die bij de reinigingsmiddelen ho ren.
Toebehoren en reserveonderdelen
Gebruik alleen origineel toebehoren en originele reservevonderdelen. Deze garanderen dat het apparaat veilig en zonder storingen functioneert.
Informatie over het toebehoren en de reserveonderdenlen vindt u op www.kaercher.com.
Zorg voor het milieu
Het verpakkingsmaterial is recyclebaar. Gelieve verpakkingen op milieuvriendelijkme manier te verwijdenen.
Elektrische en elektronische apparaten bevatten vaak onderdelen die een potentieel gevaar kunnen vormen voor de menselijkke gezondheid en het milieu als ze fouitief worden gebruikt of nicht correct worden afgevoerd. Deze onderdelen zorgen er desalniettemin voor dat het apparaataar behoren functioneert. Apparaten die dit symbol dragen, mogen Niet met het huisvuil worden afgevoerd.
Oude apparaten bevatten waardevolle recyclebare materialen die moeten worden hergebruikt. Batterijen en accu's bevatten stoffen die nicht in het milieuugenerechtkomen.Gelieve oude apparaten en batterijen en accu's op milieuvriendelijk manier te verwijderen.
Reinigungswerkzaamheden waar bij oliehoudend afvalwater ontstaat, bv. motor- of bodemwas, mo-gen enkel uitgevoerd worden in wasplaatsen met olieafscheider.
Werkzaamheden met reinigingsmiddelen mogen enkel uitgevoerd worden op vloeistofdichte oppervlakken die aangesloten zich op de vuilwaterafvoer. Laat reinigingsmiddel Niet in waterlopen of de grond dringen.
De afname van wateruit openbare waterlopen is in bepaalde landen nicht toegestaan.
Aanwijzingen betreffende de inhoudsstoffen (REACH)
Huidige informatatie over de inhoudsstoffen vindt u onder:
Beschrijving apparatus
Het leveringspakket van het apparaat staat op de verpakking afgebeeld. Controller bij het uitpakken of de inhoud volledig is.
Mochten er eventuele accessoires ontbreken of mocht u transportschade constateren, neem dan contact op met uw leverancier.
Afbeeldingen zie pagina 2
1 Wateraansluiting met ingebouwde zeef
2 Koppelinggedeelte voor wateraansluiting
3 Snelkoppeling voor hagedrukslang
4 Opberging voor hogedrukstool
5 Hoofdschakelaar "0/OFF" / "I/ON"
6 Doseerregeling voor reinigingsmiddel
7 Opberging voor hopedrukpistol
8 Transportgreep
9 Fles Plug 'n' Clean schoonmaakmiddel met aflsuit-dop
10 Bewaring van fles Plug'n'Clean schoonmaakmiddel met aansluiting voor schoonmaakmiddel
11 Houder voor de hagedrukslang
12 Houser voor de straalpijp
13 Opberghaak voor netsnoer
14 Stroomleiding met stekker
15 Transportwiel
16 Hopedrukapistool
17 Vergrendeling handspuitpistol
18 Toets voor het scheiden van de hogedrukslang van het handspuitpistol
19 Hogedrukslang
20 Spuitlans met vuilfrees Voor hardnekig vuil
21 Spuitlans met drukregeling (Vario Power) Voor de meest courante reinigingsopdrachten De werkdruk kan traploos van "SOFT" tot "HARD" worden verhoogd. Om de werkdruk te wijzigen, hendel van het hogedrukspistool loslaten en straalbuis in de gewenste stand draaien. Niet geschikt voor de werkung met reinigingsmidden.
**Extra vereist
22 Versterkte waterslang met courante koppeling
Diameter minstens 1/2 inch (13 mm)
- Length minstens 7,5 m
Montage
Afbeeldingen zie uitklappagina's!
Losse onderdelen die bij het apparaat geleverd werden,要去en voor de inbedrijfstelling gemonteerd worden.
Opberging voor handspuitpistol monteren
Afbeelding A
Onderste houder in uitsparingen zetten enaar voren schuiven, hij klikt hoebar in.
Afbeelding B
Bovenste houder inzetten enaar onderen tot aan-slag drukken.
Opberghaak voor netsnoer monteren
Afbeelding C
Opberghaak indrukken en in bovenste positie klikken.
Doseringsregelaar voor reinigingsmiddel monteren
Nodig zich de 2 meegeleverde schroeven en een kruis-kopschroevendraaier PH 2.
Afbeelding D
Beide reinigingsmiddelslangen op aansluitingen steken.
Doseringsregelaar aanbrengen en met 2 schroeven bevestigen.
Aanwijzing: Bij de montage er absolut op letten dat de verbindingsstukken van de doseringsregelaar in de voorziene uitsparingen op de behuizing gefexeerd worden.
Transportgreep monteren
Afbeelding E
Transportgreep aanbrengen, boutein boringen steken en vastschroeven.
Koppeling monteren
Afbeelding F
De meegeleverde koppeling aan het wateraansluit-punt van het apparaat schroeven.
Inbedrijfstelling
LET OP
De maximaal toegelaten netimpedantie aan het elektrische aansluitpunt (zie Technische gegevens) mag nicht overschreden worden. In geval van onduuidelijkheden in verband met de netimpedantie aan uw aansluitpunt neemt u best contact op met uw electriciteitsmaatschappij.
Zet het apparatusat op een effen oppervlak.
Afbeelding 6
Hogedrukslang in handspuitpistol steken tot die hoorbaar vastklikt.
Instructie: Letten op een correcte uitrichting van de aansluitnippel.
Veilige verbinding controleren door aan de hoge- drukslang te trekken.
Afbeelding H
Hogedrukslang in selnkoppeling steken tot die hoorbaar vastklikt.
Instructie: Letten op een correcte uitrichting van de aansluitnippel.
Veilige verbinding controleren door aan de hoge- drukslang te trekken.
Netstekker in het stopcontact steken.
Watertoevoer
Aansluitwaarden zie typeplaatje/Technische gegevens. LET OP
Verontreinigungen in het water kuren de hagedruk-pomp en de toebehoren beschadigen. Ter bescherming wordt het gebruik van de KARCHER-waterfilter (bijzondere toebehoren, bestelnummer 4.730-059) aanbevolen.
Watertoevoer vanuit de waterleiding
Voorschriften van de watermaatschappij in acht nemen. LET OP
Slangverbindingen van metaal met aquastop hunnen leiden tot beschadiging aan de pomp! Gebruik een slangverbinding van kunststof of een KARCHER-slangverbinding van messing.
Watertoevoerslang op koppeling aan de wateraansluiting steken.
Waterslang aan de watertoevoer aansluiten.
Waterkraan volledig opendraaien.
Water aanzuigenuit open reservoirs
Deze hagedrukreiniger is met de KÄRCHER-zuigslang met terugslagklep (speciale accessoires, bestelnr. 2.643-100) geschikt voor het opzuigen van oppervlakte water bv.uit regentonnen of vijvers (max. aanzuighooge te zie technische gegevens).
Verwijder de koppeling van de wateraansluiting.
Zuigslang met water vullen.
Zuigslang op de wateraansluiting van het apparaat schroeven en in een waterbron (bijvoorbeeld regenton) hangen.
Apparaat voor de werkig ontluchten.
Apparaat inschakelen "I/ON".
Ontgrendel de hendel van het handspuittpistol.
Drukehendel van het handspuittpistool in, het apparaat schakelt in.
Apparaat latent draaien (max. 2 minutes), tot water zonder bellen uit het handspuiptpistolukt.
Laat de hendel van het handspuitpistool los.
Instructie: Wanner de hendel opnieuw wordt los-gelaten, schakelt het apparatus opnieuw uit. Hogedruk blijft in het systeme beholden.
Vergrendel de hendel van het handspuitpistol.
Werking
LET OP
Een droogloop van meer dan 2 minuten leidt tot beschadigingen van de hagedrukpomp. Indien het apparaat binnen 2 minuten geen druk opbouwt, schakelt u het apparaatuit en gaat u te werk volgens de instructies in het hoofdstuk „Hulp bij storingen".
Werken met hoge druk
△VOORZICHTIG
Respecteer bij de reiniging van gelakte oppervlakken een minimumstraalafstand van 30 cm om beschadigin gen te vermijden.
LET OP
Autobanden, lak of gevoelige oppervlakken zoals hout mogen Niet met de vuilfrees gereinigd worden wegens beschadigingsgevaar.
Afbeelding
Steek de straalbuis in het handspuitpistol en zet vast door 90^ te draaien.
Apparaat inschakelen "I/ON".
Ontgrendel de hendel van het handspuictpistol.
Hendel aantrekken, het apparaat worden ingeschakeld.
Instructie: Wanner de hendel opnieuw wordt losgelaten, schakelt het apparaat opnieuw uit. Hogedruk blijft in het systeme beholden.
Werken met reinigingsmittel
Instructie: Reinigungsmiddel kan in lage druk toegevoegd worden.
△GEVAAR
Bij gebruik van reinigingsmiddelen要去 het veiligheidsgegevensblad van de reinigingsmiddelfabrikant in alotgenomen worden, in het bijzonder de instructies betreffende de personlijke veiligheidsuitrusting.
Tips bij het schoonmaakmiddel: De meest gebrukke schoonmaakmiddelen van KARCHER+kunnen voor dit apparaat al gebruikskaar in de fles Plug'n'Clean schoonmaakmiddel met afsluitdop gekocht worden. Zo vervalt het lastige overgieten resp. vullen.
Afbeelding J
Dop van fles Plug'n'Clean schoonmaakmiddel nemen en de fles met de opening maar beneden in de aansluiting voor schoonmaakmiddelen drukken.
Straalpijp met drukregeling (Vario Power) gebruiken.
→ Straalbuis tot aan de aanslag in de richting van "SOFT" draaien.
Instructie: Daardoor wordtijdens de werkig de reinigingsmiddeloplossing bij de waterstraal gemengd.
Afbeelding K
Aanzuighoeveelheid van de reinigingsmiddeloplossing met doseerregeling voor reinigingsmiddelen instellen.
Aanbevolen reinigingsmethode
Reinigungsmiddel in geringe hoeveelheid op het droge oppervlak sproeien en lately inwerken (niet lately opdrogen!).
losgekomen vuil met hagedrukstraal afspoelen.
Werking onderbreken
Laat de hendel van het handspuitpistol los.
Vergrendel de hendel van het handspuitpistol.
Steek het handspuiptpistol in het opbergvak voor het handspuiptpistol.
Bij langere werkonderbrekingen (langer dan 5 minuten) het apparaat tevens uitschakelen "0/OFF".
Werking stopzetten
△VOORZICTIG
Scheid de hagedrukslang enkel van het handspuitpi-stool of het apparaat wanner geen druk in het systeme voorhanden is.
Fles Plug 'n' Clean schoonmaakmiddeluit vulopen- ning trekken en met dop aflsuiten. Voor het opbergen 180^ gedraaid in vuloenping zetten.
Laat de hendel van het handspuitpistol los.
Apparaat uitschakelen "0/OFF"
Trek de stekker uith het stopcontact.
Draai de waterkraan dicht.
Druk de hendel van het handspuitpistol in zodate nog voorhanden druk in het systeme afgebouwd wordt.
Vergrendel de hendel van het handspuitpistol.
△VOORZICHTIG
Bij het scheiden van toevoer- of hogedrukslangen kan na de werkking heet water uit de aansluitingen komen.
Apparaat scheiden van de watertoevoer.
Vervoer
△VOORZICHTIG
Verwondings- en beschadigingsgevaar!
Neem bij het transport het gewicht van het apparaat inRCT.
Transport met de hand
Apparaat aan de transportgreep verplaatsen.
Transport in voertuigen
Voor liggend transport: Fles Plug 'n' Clean schoonmaakmiddeluit vulopening trekken en met dop afsluiten.
Apparaat beveiligigen gegen verschuiven en kanteilen.
Opslag
△VOORZICHTIG
Verwondings- en beschadigingsgevaar!
Neem bij de opslag het gewicht van het apparaat inRCT.
Apparaat opslaan
Voor langdurige opslag, bv.ijdens de wintermaanden, moeten tevens de instructies in het hoofdstuk Onderhoud in acht genomen worden.
Apparaat op een egaal oppervlak neerzetten.
Behuizing van de selnkoppeling voor hogedrukslang in pijlichting duwen en hogedrukslang eruit trekken.
Druk op de scheidingstoets van het handspuitpi-stool en trek de hogedrukslang uit het handspuitpi-stool.
Steek het handspuittpistol in het opbergvak voor het handspuittpistol.
Straalpijp latent vastklikken in de houder voor de straalpijp.
Stroomleiding, hagedrukslang en accessoires aan het apparatus opbergen.
Vorstbescherming
LET OP
Niet volledig leeggemaakte apparaten en toebehoren können door vorst vernield worden. Maak het apparaat en de toebehoren volledig leeg en bescherm ze gegen vorst.
Om schade te vermijden:
Apparaat scheiden van de watertoevoer.
Water volledig uit het apparaat aflaten: Apparaat zonder aangesloten hogedrukslang en zonder aangesloten watertoevoer inschakelen (max. 1 min) en wachten tot geen water meer uit de hogedrukaansluiting komt. Apparaat uitschakelen.
Apparaat uitschakelen.
Apparaat met alle accessoires in een vorstvrije ruimte bewaren.
Voor langdurige opslag, bv.ijdens de wintermaanden, moeten tevens de instructies in het hoofdstuk Onderhoud in acht genomen worden.
Onderhoud
GEVAAR
Gevaar van stroomschok
Voor alle werkzaamheden aan het apparaat要去 het apparaat uitgeschakeld en de stekker uitgetrokken worden.
Zeef in de wateraansluiting reinigen
Reinig de zeef in de wateraansluiting regelmatig. LET OP
De zeef mag nicht beschadigd worden.
Verwijder de koppeling van de wateraansluiting.
Afbeelding L
Trek de zeef met een platte tang eruit.
Reinig de zeef onder stromend water.
Zet de zeef opnieuw in de wateraansluiting.
Onderhoud
Het apparatus is onderhoudsvrij.
Hulp bij storingen
Kleinere storingen kurz u selbst oplossen met behulp van het volgende overzicht.
Bij twijfel neemt u contact op met de bevoegde klantenservice.
△GEVAAR
Gevaar van stroomschok
Voor alle werkzaamheden aan het apparaat要去 het apparaat uitgeschakeld en de stekker uitgetrokken worden.
Apparaat draait nicht
Drukehendel van het handspuittpistool in, het apparaat schakelt in.
Controlleren of de aangegeven spanning op het typeplaatje overeenkomt met de spanning van de stroombron.
Stroomleiding op beschadiging controleren.
Motor overbelast, de motorveiligigheidsschakelaar is in werking getreden.
- Apparaat uitschakelen "0/OFF"
- Laat het apparaat een uur afkoelen.
- Schakel het apparaat in en neem het opnieuw in bedrijf.
Als de storing meermaals optreedt, moet het apparaat door de klantendienst nagezien worden.
Apparaat start Niet, motor bromt
Spanningsdaling door zwak stroomnet of bij gebruik van een verlengsnoer.
Duw bij het inschakelen eerst de hendel van het handspuitpistol in en zet de apparaatschakelaar cervolgens op „I/ON".
Apparaat komt nicht op druk
Instelling aan de straalpijp controleren.
Watertoevoer op voldoende volume controleren.
De zeef in het wateraansluitpunt er met een platte tang uittrekken en onder stromend water reinigen.
Apparaat voor de werkking ontluchten. Het apparaat zonder aangesloten straalpijp inschakelen en lately draaien (max. 2 minutes) tot water zonder luchtbellen bij het pistool waar buiten treedt. Het apparaat uitschakelen en straalpijp wee aan-sluiten.
Sterke drukschommelingen
Hogedruksproeier reinigen: Verontreinigungen met een naald uit het gat van de spreoeier verwijderen en met water maar voren toe uitspoelen.
Watertoevoervolume controleren.
Apparaat ondicht
Een geringe ondichtheid van het apparaat is technisch bepaald. Als de pomp aller erg lekt,要去 contact worden opgenomen met de bevoegde klantenservice.
Straalpijp met drukregeling (Vario Power) gebruiken.
Straalbuis tot aan de aanslag in de richting van "SOFT" draaien.
Instelling aan de doseerregeling voor reinigings-middel controeren.
Controlleren of de fles met Plug'n'Clean schoonmaakmiddel met de openingaarbeneden in de aansluiting voor schoonmaakmiddelen zit.
Garantie
In ieder land+zijn de door ons bevoegde verkoopkantoornuitgevegen garantiebepalingen van toepassing. Eventuale storingen aan het apparaat verhelpen wij zonder Kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.
Adressen vindt u onder:
Elektrische aansluiting
| Spanning 230 | V |
| 1~50 Hz |
Aansluitvermogen 3,0 kW
Veiligheidsklasse IP X5
Netzekering (traag) 16 A
| Maximum toegelaten netimpedantie 0,394 | Ohm |
| + j0,246 | Ohm |
Wateraansluiting
Toevoerdruk (max.) 1,2 MPa
Toevoertemperatuur (max.) 60^
Toevoerhoeveelheid (min.) 12 l/min
Max. aanzuighoogte 0,5 m
Vermogensgegevens
Werkdruk 15 MPa
Maximaal toegestane druk 16 MPa
Opbrengst, water 9,2 l/min
Volume maximaal 10,0 l/min
Opbrengst, reinigingsmiddel 0-0,3 l/min
| Terugstootkracht van het handspuit-pistool | 27 N |
Afmetingen en gewichten
| Lengte | 404 mm |
| Breedte | 440 mm |
| Hoopte | 968 mm |
| Gewicht, bedrijfsklaar met accessoires | 20,3 kg |
Bepaalde waarden conform EN 60335-2-79
| Hand-arm vibratiewaarde | <2,5 m/s2 |
| Onzekerheid K | 0,3 m/s2 |
| Geluidsdrukniveau LpA | 77 dB(A) |
| Onzekerheid KpA | 3 dB(A) |
| Geluidskrachtniveau LwA + onveilig-heid KwA | 95 dB(A) |
| Uitzondering volgens verordening (EU) 2019/1781 blage I punt 2 (12): j) | |
Technische wijzigingen voorbehonden.
EU-conformiteitsverklaring
Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, Zoals vermeld in de desbeteffende EU-richtlijnen. Deze verklaring verliestaar geldigheid wonneer zonder overleg met ons veranderingen aan de machine worden aange-bracht.
Product: Hagedrukreiniger
Type: K 6 Special
Van toepassing zichnde EU-richtlijnen
2006/42/EG (+2009 / 127 / EG)
2014/30/EU
2011/65/EU
2000/14/EG
2009/125/EG
Toegepaste verordingen
(EU) 2019/1781
Toegepaste geharmoniseerde normen
EN 60335-1
EN 60335-2-79
EN 62233: 2008
EN 55014-1:2017 + A11:2020
EN 55014-2: 2015
EN 61000-3-2: 2014
EN 61000-3-11:2000
EN IEC 63000:2018
Toeegpaste conformiteitsbeoordelingsprocedure
2000/14/EG:Bijlage V
Geluidsvermögensniveau dB(A)
Gemeten: 92
Gegarandeerd: 95
De ondergetekenden handelen in opdracht en met volmacht van de directie.
H.Jenner
Documentatieverantwoordelijke:
S. Reiser
Alfred Kärcher SE & Co. KG
| Juurdevoolava vee temperatuur | 60 °C |
| (max) |
Juurdevoolu hulk (min) 12 l/min
Maks. imikorgus 0,5 m
Joudluse andmed
Töörhok 15 MPa
