GEBRUIKSAANWIJZING WH14DBAL2 HiKOKI

WAARSCHUWING Lees alle waarschuwingen en instructies aandachtig door. Nalating om de waarschuwingen en instructies op te volgen kan in een elektrische schok, brand en/of ernstig letsel resulteren. Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst. De term “elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek. Een rommelige of donkere werkplek verhoogt de kans op ongelukken. b) Gebruik het elektrisch gereedschap niet in een omgeving met ontplofbare vloeistoffen, gassen of stof. Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden. c) Houd kinderen en andere toeschouwers tijdens het gebruik van elektrische gereedschap uit de buurt. Afleidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker op het elektrische gereedschap moet geschikt zijn voor aansluiting op de wandcontactdoos. De stekker mag op geen enkele manier gemodificeerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap. Deugdelijke stekkers en geschikte wandcontactdozen verminderen het risico op een elektrische schok. b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Wanneer uw lichaam in contact staat met geaarde oppervlakken loopt u een groter risico op een elektrische schok. c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrisch gereedschap terechtkomt. d) Behandel het snoer voorzichtig. Draag het gereedschap nooit door dit bij het snoer vast te houden. Trek niet aan het snoer wanneer u de stekker uit het stopcontact wilt halen. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok. e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok. f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met RCD (reststroom-apparaat) beveiliging te worden gebruikt. Gebruik van een RCD vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren. b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals stofmaskers, niet- glijdende veiligheidsschoenen, een helm of oorbescherming vermindert het risico op lichamelijk letsel. c) Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uit stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen. Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden. d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet. Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren. e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt. Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap. f) Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken. g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt. Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico’s.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei. U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt. b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt. Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden. (Vertaling van de oorspronkelijke aanwijzingen) 05Ned_WH14DBAL2_WE 7/10/12, 16:1645Nederlands

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden die authentieke onderdelen gebruikt. Hierdoor kunt u erop aan dat de veiligheid van het elektrisch gereedschap behouden blijft. VOORZORGMAATREGELEN Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen.

1. Houd het gereedschap vast aan de geïsoleerde

handgrepen tijdens het uitvoeren van een bewerking waarbij de klem in aanraking kunt komen met verborgen bedrading. Klemmen die een onder stroom staande draad aanraken, maken dat niet-geïsoleerde delen van het gereedschap ook onder stroom komen, waardoor de gebruiker een elektrische schok kan krijgen.

2. Dit draagbare gereeschap is voor het vast-en

losdraaien van schroeven. Gebruik het apparaat alleen voor deze handelingen.

3. Gebruik oorwatjes als het gereedschap voor langere

tijd wordt gebruikt.

4. Het bedienen van het apparaat met een hand is

zeer gevaarlijk. Houd het apparaat bij bediening met beide handen stevig vast.

5. Na het monteren van het schroefstuk dient u lichtjes

aan het schroefstuk te trekken om te kontroleren of het niet loskomt. Als het schroefstuk niet juist geïnstalleerd is, kan het tijdens gebruik loskomen en gevaar veroorzaken.

6. Gebruik het de schroefstuk dat past bij de schroef.

7. Het onder een hoek vastdraaien van een schroef

met het apparaat kan de kop van de schroef beschadigen. Tevens wordt de schroef dan niet met de juiste aantrekkracht vastgedraaid. Breng daarom voor het vastdraaien van een schroef het apparaat in één lijn met de schroef.

8. Laad de accu bij een temperatuur van 0 – 40°C.

Een temperatuur van onder 0°C kan overlading veroorzaken, hetgeen gevaarlijk kan zijn. De accu kan niet bi een temperatuiur van boven de 40°C geladen worden. De meest geschikte temperatuur is tussen de 20 – 25°C.

9. Gebruik de acculader niet kontinu.

Wacht ongeveer 15 minuten voordat met het laden van een andere accu begonnen wordt.

10. Voorkom dat stof of vuil in de opening van de

aansluiting van de batterij terecht komt.

11. Demonteer de oplaadbare batterij of oplader niet.

12. Voorkom kortsluiting van de oplaadbare batterij.

Kortsluiting kan resulteren in oververhitting. Dit kan schade of brandgevaar opleveren.

13. Gooi de batterij niet in het vuur.

Een brandende batterij kan ontploffen.

14. Steek nooit een voorwerp in de ventilatieopeningen

van de oplader. Als een voorwerp of ontvlambaar materiaal in de ventilatie-openingen van de oplader wordt gesto ken, kan dit resulteren in een elektrische schok of beschadiging aan de oplader. c) Haal de stekker uit het stopcontact voordat u de voeding en/of de accu van het elektrisch gereedschap losmaakt, afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart. d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken. Eletrisch gereedschap is gevaarlijk in onbevoegde handen. e) Het elektrisch gereedschap moet regelmatig onderhouden worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt. Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het- zelf ongelukken. f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik. g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt waarbij de werkomstandigheden en het werk in overweging moeten worden genomen. Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoelt, kan resulteren in een gevaarlijke situatie.

5) Gebruik van gereedschap en onderhoud van de batterij

a) Herlaad enkel met de lader die door de fabrikant wordt gespecificeerd. Een lader die geschikt is voor één bepaald type batterijgroep kan brandgevaar veroorzaken bij een andere batterijgroep. b) Gebruik de apparaten enkel met specifiek ontworpen batterijgroepen. Het gebruik van andere batterijgroepen kan letsels of brand veroorzaken. c) Wanneer de batterijgroep niet in gebruik is, houdt u ze verwijderd van andere metalen voorwerpen zoals papierclips, munten, sleutels, spijkers, schroeven of andere metalen voorwerpen die een verbindingen van de ene terminal met de andere kunnen maken. De batterijterminals kortsluiten kan brandwonden of brand veroorzaken. d) Bij een verkeerd gebruik kan er vloeistof uit de batterij lekken; vermijd elk contact. Indien er toevallig contact ontstaat, goed met water spoelen. Indien de vloeistof in contact met de ogen komt, ook medische hulp inroepen. Vloeistof die uit de batterij lekt kan irritatie en brandwonden veroorzaken. 05Ned_WH14DBAL2_WE 7/10/12, 16:1646Nederlands

15. Breng de batterij naar de dealer waar deze gekocht

werd, indien deze na oplading onvoldoende kracht heeft voor praktisch gebruik. Gooi een uitgewerkte batterij niet weg.

16. Het gebruik van een uitgeputte accu zal de oplader

1. Houd het gereedschap vast aan de geïsoleerde

handgrepen tijdens het uitvoeren van een bewerking waarbij de klem in aanraking kunt komen met verborgen bedrading. Klemmen die een onder stroom staande draad aanraken, maken dat niet-geïsoleerde delen van het gereedschap ook onder stroom komen, waardoor de gebruiker een elektrische schok kan krijgen.

2. Dit draagbare gereedschap is voor h et vasten

losdraaien van schroeven. Gebruik het apparaat allen voor deze handelingen.

3. Gebruik oorwatjes als het gereedschap voor langere

tijd wordt gebruikt.

4. Het bedienen van het apparaat met een hand is

zeer gevaarlijk. Houd het apparaat bij bediening met beide handen stevig vast.

5. Kontroleer of de bus niet gescheurd of gebroken is.

Gebroken of gescheurde bussen zijn gevaarlijk. Kontroleer daarom alvorens gebruik de bus.

6. Zet de bus met de buspen en ring vast.

Als de buspen of ring voor het vastzetten van de bus beschadig is, kan de bus van de apparaat vliegen. Dit is gevaarlijk. Gebruik daarom geen vervormde, versletem, gescheurde of op andere manieren beschadigde buspennen of ringen. Zorg er altijd voor dat u de buspen en ring in de juiste stand aanbrengt.

7. Kontroleren van het aantrekkoppel.

Het juiste koppel voor het vastzetten van een bout hangt af van het materiaal warvan de bout gemaakt is, de afmetingen van de bout, de klasse, e.d. Ook het aantrekkoppel, dat door de apparaat opgewedt wordt, hangt af van het materiaal en de afmetingen van de bout, hoelang het apparaat in werking is, de wijze waarop de bus gemonteerd is, enz. Tevens is het aantrekkoppel enigszins verschillend wanneer de accu net opgeladen is of wanneer de accu bijna leeg is. Gebruik een momentsleutel om te kontroleren of de bout met het juiste koppel is vastgedraaid.

8. Stop het apparaat voordat u de draairichting

veranderd. Laat altijd de trekkerschakelaar los en wacht totdat het apparaat stilstaat, alvorens van draairichting te veranderen.

9. Raak nooit bewegende delen aan.

Houd het draaiende busgedeelte uit de buurt van uw handen of andere delen van uw ilchaam. U kunt door het busgedeelte verwond raken. Vermijd tevens aanraking van de bus na langduring kontinu gebruik. De bus wordt n.l. heet en kan brandwonden veroorzaken.

10. Laat het apparaat nooit zonder belasting braaien bij

gebruik van de kruiskoppeling. Als de bus zonder belasting draait, zal de kruiskoppeling de bus heftig heen en weer slingeren. U kunt dan verwond raken, of de bewegig van de bus kan het apparaat zodanig laten trillen, dat u het apparaat laat vallen.

11. Laad de accu bij een temperatuur van 0 – 40°C.

Een temperatuur van onder 0°C kan overlading veroorzaken, hetgeen gevaarlijk kan zijn. De accu kan niet bi een temperatuiur van boven de 40°C geladen worden. De meest geschikte temperatuur is tussen de 20 – 25°C.

12. Gebruik de acculader niet kontinu.

Wacht ongeveer 15 minuten voordat met het laden van een andere accu begonnen wordt.

13. Voorkom dat stof of vuil in de opening van de

aansluiting van de batterij terecht komt.

14. Demonteer de oplaadbare batterij of oplader niet.

15. Voorkom kortsluiting van de oplaadbare batterij.

Kortsluiting kan resulteren in oververhitting. Dit kan schade of brandgevaar opleveren.

16. Gooi de batterij niet in het vuur.

Een brandende batterij kan ontploffen.

17. Steek nooit een voorwerp in de ventilatieopeningen

van de oplader. Als een voorwerp of ontvlambaar materiaal in de ventilatie-openingen van de oplader wordt gesto ken, kan dit resulteren in een elektrische schok of beschadiging aan de oplader.

18. Breng de batterij naar de dealer waar deze gekocht

werd, indien deze na oplading onvoldoende kracht heeft voor praktisch gebruik. Gooi een uitgewerkte batterij niet weg.

19. Het gebruik van een uitgeputte accu zal de oplader

BATTERIJ De lithium-ion batterij is voorzien van een beschermingsfunctie die volledige ontlading van de batterij voorkomt waardoor de levensduur wordt verlengd. In geval 1 tot 3 hieronder kan de motor tijdens het gebruik van het product tot stilstand komen, zelfs wanneer u de schakelaar ingedrukt houdt. Dit geeft geen probleem met het product aan maar wordt veroorzaakt door de beschermingsfunctie.

1. De motor komt tot stilstand wanneer de batterij

leeg is. De batterij moet in dit geval onmiddellijk opgeladen worden.

2. De motor kan tot stilstand komen wanneer het

gereedschap overbelast is. Laat de schakelaar onmiddellijk los en zoek naar de oorzaak van de overbelasting. Wanneer u het probleem verholpen heeft kunt u het gereedschap opnieuw gebruiken.

3. Wanneer de batterij oververhit is door overbelasting,

kan het zijn dat de batterij stopt. In dit geval gebruikt u de batterij niet verder en laat u ze afkoelen. Daarna kunt u haar opnieuw gebruiken. Gelieve eveneens aandacht te schenken aan volgende waarschuwing en aandachtspunt. WAARSCHUWING Om acculekken, het opwekken van warmte, rookemissie, explosie en ontsteking bijtijds te vermijden, moet u ervoor zorgen volgende voorzorgsmaatregelen onder de aandacht te brengen.

1. Zorg ervoor dat er geen spaanders en stof op de

accu ophopen. 䡬 Zorg er tijdens de werkzaamheden voor dat er geen spaanders en stof op de accu kunnen vallen. 05Ned_WH14DBAL2_WE 7/10/12, 16:1647Nederlands

䡬 Zorg ervoor dat de spaanders en stof die tijdens het werk op het elektrisch gereedschap vallen zich niet op de accu ophopen. 䡬 Bewaar een ongebruikte accu niet op een plaats waar het aan spaanders en stof wordt blootgesteld. 䡬 Verwijder alle spaanders en stof van een accu voordat u hem opbergt en bewaar de accu niet op dezelfde plek als metalen onderdelen (schroeven, spijkers, enz.).

2. Doorboor de accu niet met een scherp voorwerp,

zoals een nagel, klop er niet op met een hamer, stap niet op de accu of gooi er niet mee of stel hem niet bloot aan ernstige fysieke schokken.

3. Gebruik geen zichtbare beschadigde of vervormde

4. Gebruik de accu niet met een omgekeerde polariteit.

5. Sluit hem niet rechtstreeks aan op elektrische

toestellen of fittingen van sigarettenaanstekers in wagens.

6. Gebruik de accu niet voor andere doeleinden dan

deze die gespecificeerd werden.

7. Wanneer de accu niet kan worden opgeladen, zelfs

nadat de specifieke oplaadtijd verstreken is, stopt u onmiddellijk met het opladen.

8. Breng de accu niet op hoge temperaturen of drukken

of stel ze er niet aan bloot, zoals in een microgolfoven, droger of een hogedrukcontainer.

9. Blijf uit de buurt van vuur onmiddellijk nadat een

lek of vieze geur werd vastgesteld.

10. Gebruik hem niet in een plaats waar een grote

statische elektriciteit wordt opgewekt.

11. In geval van een acculek, vieze geur,

warmteopwekking, verkleuring of vervorming, of iets abnormaals tijdens het gebruik, het opladen of de opslag, haalt u hem onmiddellijk uit de uitrusting of de acculader en stopt u het gebruik. LET OP

1. Wanneer u de lekkende vloeistof uit de accu in de

ogen krijgt, wrijf dan niet in de ogen, en was ze goed uit met vers proper water, zoals kraantjeswater en roep er onmiddellijk een dokter bij. Indien u geen behandeling krijgt, kan de vloeistof oogproblemen veroorzaken.

2. Wanneer de vloeistof lekt op uw huid of kleding,

was ze onmiddellijk goed af met proper water, zoals kraantjeswater. De kans bestaat dat dit huidirritatie veroorzaakt.

3. Wanneer u roest, een vieze geur, oververhitting,

verkleuring, vervorming en/of andere onregelmatigheden vaststelt wanneer u de accu voor de eerste maal gebruikt, gebruik ze dan niet verder en stuur ze terug naar de leverancier of de verkoper. WAARSCHUWING Als een elektrisch geleidend vreemd voorwerp in de aansluitpunten van de lithium-ion accu terechtkomt, kan er kortsluiting ontstaan met het risico van brand als gevolg. Let bij het opbergen van de accu op de volgende punten. 䡬 Plaats geen elektrisch geleidend zaagsel, spijkers, ijzerdraad, koperdraad of andere draad in de opbergdoos. 䡬 Plaats de accu in het elektrisch gereedschap of bewaar de accu door deze stevig in het batterijdeksel te drukken totdat de ventilatieopeningen afgesloten zijn om kortsluiting te voorkomen. (Zie Afb. 1)

WATERDICHTHEID Dit product voldoet aan de vereisten van de IP56 beveiligingsklasse (stofbestendigheid en waterdichtheid) voor elektrische apparatuur zoals opgesteld door de internationale IEC-reglementen. (Het hoofdapparaat voldoet alleen aan de vereisten van de IP56 beveiligingsklasse wanneer dit is uitgerust met een batterij.) [Beschrijving van de IP-codes] IP56 Beveiligingsvereiste voor waterpenetratie De apparatuur mag geen schadelijke invloed ondervinden wanneer deze met een krachtige waterstraal vanuit alle richtingen wordt bespoten (waterdichtheid). (Spuiten van 100 liter water per minuut voor ongeveer drie minuten vanaf een afstand van ongeveer drie meter met gebruik van een spuitmondstuk met een diameter van 12,5 mm.) Beveiligingsvereiste voor binnendringen van vaste voorwerpen Stof dat een schadelijke invloed kan hebben op de apparatuur mag niet in staat zijn om in het inwendige binnen te dringen (stofbestendig). (De apparatuur in niet-werkbare toestand in een testruimte waarin deeltjes talkpoeder met een diameter van minder dan 75 in de lucht rondzweven via gebruik van een bewegingspomp, met een hoeveelheid van 2 kg per kubieke meter voor acht uur.) De apparatuur is ontworpen om de effecten van stof en water te weerstaan, maar er is geen garantie dat de apparatuur niet defect raakt. De apparatuur niet gebruiken of achterlaten op plaatsen waar deze blootgesteld staat aan grote hoeveelheden stof of op plaatsen waar deze onder water kan raken of blootgesteld staat aan regenwater. 05Ned_WH14DBAL2_WE 7/10/12, 16:1648Nederlands

ACCULADER Model UC18YRSL Oplaadspanning 14,4 V – 18 V Gewicht 0,6 kg STANDAARD TOEBEHOREN In aanvulling op het gereedschap (1) bevat de verpakkingsdoos de toebehoren die in de onderstaande tabel zijn vermeld. De standaard toebehoren kunnen zonder nadere aankondiging gewijzigd worden. EXTRA TOEBEHOREN (los verkrijgbaar) 䡬 Batterij (BSL1430, BSL1440) (BSL1830, BSL1840) De extra toebehoren kunnen zonder aankondiging op ieder moment worden veranderd. TOEPASSINGEN

<WH14DBAL2 / WH18DBAL2>

䡬 Indraaien en uitdraaien van machineschroeven, houtschroeven, tapbouten, etc.

<WR14DBAL2 / WR18DBAL2>

䡬 Vast-en losdraaien van allerlei soorten bouten en moeren, die gebruikt worden voor het vastzetten van verbindingsstukken, etc.

INLEGGEN EN UITNEMEN VAN DE BATTERIJ

1. Verwijderen van de batterij

Onbelaste snelheid Midden modus 0 – 2200 min

Onbelaste snelheid Midden modus 0 – 2200 min

LET OP: Sluit de batterij nooit kort.

2. Aanbrengen van de batterij

Plaats de batterij met de polen juist aangebracht (zie Afb. 2). OPLADEN Voor het gebruik van het elektrisch gereedschap dient de accu als volgt opgeladen te worden.

1. Sluit het netsnoer van het oplaadapparaat op het

stopkontakt aan. Wanneer de stekker van de acculader in het stop- kontakt wordt gestoken, zal het controlelampje in rood knipperen. (Met tusserpozen van 1 sekonde) OPMERKING: De tijd voor het opladen verschilt afhankelijk van de omgevingstemperatuur en het spanningsvoltage.

4. Trek de stekker van het oplaadapparaat uit het

5. Houd het oplaadapparaat stevig vast en trek de

batterij er uit. OPMERKING: Verwijder na gebruik eerst de batterijen uit de lader en bewaar de batterijen op de juiste manier. Betreffende het ontladen raken van nieuwe batterijen e.d. Aangezien bij nieuwe en langdurig niet gebruikte batterijen de chemische aktiviteit is teruggelopen, zal de stroomopbrengst bij het eerste en tweede gebruik slechts gering zijn. Dit is een tijdelijk verschijnsel; de normale oplaadtijd kan hersteld worden door de batterij 2 à 3 maal bij kamer-temperatuur op te laden. Oplaadbare batterijen Geschikte temperatuur oor het opladen BSL1430, BSL1830 0°C – 50°C BSL1440, BSL1840 Acculader UC18YRSL Batterij BSL1430, BSL1830 Circa. 45 min. BSL1440, BSL1840 Circa. 60 min. Tabel 1 Aanduidingen van het controlelampje Brandt ongeveer 0,5 sekonde. Brandt ongeveer 0,5 sekonde niet. (Uit voor 0,5 seconde) Blift branden Brandt ongeveer 0,5 sekonde. Brandt ongeveer 0,5 sekonde niet. (Uit voor 0,5 sekonde) Brandt ongeveer 0,1 sekonde. Brandt ongeveer 0,1 sekonde niet. (Uit voor 0,1 sekonde) Blift branden Knippert Tijdens opladen Na opladen Brandt Knippert Voor het laden Brandt Opladen onmogelijk Knippert Er is iets mis met de accu of met het oplaad-apparaaat

Het controlelampje licht rood op of knippert rood. Het controlelampje licht groen op. Oververhitting standby De batterij is oververhit. De batterij kan niet opgeladen worden (het opladen wordt hervat wanneer de batterij is afgekoeld).

2. Steek de batterij in het acculader.

Plaats de batterij in de oplader totdat de lijn zichtbaar wordt, zoals afgebeeld op Afb 3, 4.

Wanneer een batterij in de acculader wordt aangebracht, blijft het controlelampje kontinu rood branden. Wanneer de batterij volledig is opgeladen, gaat het controlelampje in rood knipperen. (Met tussenpozen van 1 sekonde) (Zie Tabel 1) (1) Aanduiding van de controlelampje De aanduidingen van het controlelampje zijn zoals aangegeven in tabel 1, al naar gelang de toestand van de oplaadbare batterij of het acculader. (2) Batreffende de temperatuur van de oplaadbare batterij De temperaturen voor herlaadbare batterijen worden weergegeven in Tabel 2. Oververhitte batterijen moeten een tijdje afkoelen voordat ze worden herladen. Tabel 2 Temperatuur voor opladen van baterijen (3) Tijd die benodigd is voor het opladen De oplaadtijden in de onderstaande Tabel 3 zijn afhankelijk van de kombinatie van acculader en batterij. Tabel 3 Oplaadtijden (bij 20°C) 05Ned_WH14DBAL2_WE 7/10/12, 16:1650Nederlands

Om langdurig gebruik van de batterij te bevorderen (1) Laad batterij op vóórdat ze volledig uitgeput zijn. Merkt u dat de gevoede apparatuur minder krachtig gaat werken, onderbreek dan het gebruik en laad de batterij op. Als u apparatuur op batterijvoeding te lang blijft gebruiken, kan dit leiden tot teruglopen van de batterijwerking en eventueel zelfs beschadiging ervan. (2) Verricht het opladen niet bij hoge temperatuur. Een oplaadbare batterij zal onmiddellijk na gebruik gewoonlijk erg warm zijn. Als u een dergelijke batterij onmiddellijk gaat opladen, zal de chemische balans in het inwendige verstord worden en zal de levensduur van de batterij afnemen. Laat de batterij daarom even afkoelen, voor u met opladen begint. LET OP: 䡬 Wanneer de batterijlader onafgebroken wordt gebruikt, zal deze warm worden, waardoor fouten worden veroorzaakt. Nadat het laden is voltooid, wacht u best 15 minuten tot de volgende lading. 䡬 Als de batterij wordt herladen wanneer ze warm is door batterijgebruik of blootstelling aan zonlicht, kan het controlelampje groen oplichten. De batterij wordt niet herladen. Laat in dat geval de batterij afkoelen voor het laden. 䡬 Wanneer het controlelampje snel in rood knippert (vijfmaal per sekonde), neem de batterij dan uit het oplaadapparaat en controleer de opening van de laatste dan op de aanwezigheid van een voorwerp dat er niet hoort. Is er geen voorwerp in de opening aanwezig, dan is de storing waarschijnlijk te wijten aan de oplaadbare batterij of het oplaadapparaat. Laat deze dan controleren door een bevoegde onderhoudsinstantie.

1. Voorbereiden en kontroleren van de werkomgeving

Zorg ervoor dat de werkplaats voldoet aan alle eisen die in de voorzorgsmaatregelen vermeld staan.

2. Kontroleren van de batterij

Zorg ervoor dat de batterij stevig geplaatst wordt. Indien dit niet gebeurd, kan het voorkomen dat de accu eruit valt en een ongeluk veroorzaakt.

3. Monteren van het schroefstuk (WH14DBAL2 /

WH18DBAL2) Volg altijd de onderstaande aanwijzingen bij het monteren van het schroefstuk. (Afb. 5) (1) Trek de geleide-ring van de voorkant van het gereedschap vandaan. (2) Steek het schroefstuk in de zeshoekige opening in het draaistuk. (3) Laat de geleide ring los, waarna deze naar de oorspronkelijke positie terugkeert. LET OP: Als de geleide ring niet naar de oorspronkelijk positie terugkeerd, is het schroefstuk niet op de juiste wijze gemonteerd.

4. Kiezen van de juiste bus overkomstig de bout

(WR14DBAL2 / WR18DBAL2) Zorg ervoor dat u een bus gebruikt die past op de bout welke moet worden vastgedraaid. Het gebruik van een verkeerde bus zal niet allen resultetren in onvoldoende vastdraaien maar bovendien in beschadigingen aan de bus of moer. Een versleten of vervormde zeskante of vierkante bus zal niet goed op de moer of het draaistuk passen, hetgeen resulteert in een lager aantrekkoppe. Let er goed op dat e gaten in de bussen niet te zeer versleten zijn. Varvang de bussen altijd op tijd door nieuwe.

5. Monteren van de bus (WR14DBAL2 / WR18DBAL2)

Kies de die u wilt gebruiken. 䢇 Pan, O-ring type (1) Breng de opening in de bus in een lijn met het gat in het draaistuk en steek het draaistuk in de bus. (2) Steek de pen de opening van de bus. (3) Bevestig e ring in de grog op de bus. 䢇 Plunjer type (Afb. 6) Breng de plunjer in het vierkante gedeelte van het aanbeeld tegenover de opening in het zeskante voetstuk. Druk dan de plunjer uit en bevestig het voerstuk op het aanbeeld. Kontroleer of de plunjer stevig in de opening steekt. Voor het verwijderen van het voetstuk volgt u de aanwijzingen in omgekkeerde volgorde. 䢇 Borgring type (1) Breng de vierkante gedeelten van de mof en het slagblok met elkaar in lijn. (2) Zorg ervoor dat de mof goed vast komt te zitten door dit helemaal in het slagblok te duwen. (3) Trek de mof uit het slagblok om te verwijderen. LET OP: 䡬 Gebruik uitsluitend de opgegeven hulpstukken zoals vermeld in de gebruiksaanwijzing en de HiKOKI catalogus. Doet u dit niet, dan kunnen ongelukken of letsel het gevolg zijn. 䡬 Zorg ervoor dat de mof goed vast zit in het slagblok. Als de mof niet goed vast zit, kan deze los komen en letsel veroorzaken. GEBRUIK

1. Controleer de draairichting

De boor draait rechtsom (van achteren gezien) wanneer de R-kant van de drukknop ingedrukt wordt. De L-kant van de drukknop dient te worden ingedrukt om de boor linksom te laten draaien. (Zie Afb. 7) (De

markeringen zijn op de behuizing aangebracht.)

2. Bediening van de hoofdschakelaar

䡬 De boor gaat draaien wanneer aan de trekker getrokken wordt. Wanneer de trekker wordt losgelaten stopt de boor. 䡬 De draaisnelheid van de boor kunt u regelen door in meer of mindere mate aan de trekschakelaar te trekken. Wanneer u licht aan de trekschakelaar trekt, is de snelheid laag en bij harder trekken wordt de snelheid verhoogd. OPMERKING Een gezoem wordt gehoord als de motor begint te draaien; dit is alleen geluid en duidt geen defekt aan.

3. De haak gebruiken

De haak wordt gebruikt om de machine aan uw heupriem te hangen terwijl u werkt. LET OP: 䡬 Wanneer u de haak gebruikt, dient u erop te letten dat de machine stevig bevestigd is zodat deze niet per ongeluk valt. Als de machine valt, kan dit een ongeval veroorzaken. 05Ned_WH14DBAL2_WE 7/10/12, 16:1651Nederlands

䡬 Wanneer u de machine draagt terwijl deze bevestigd is aan uw heupriem, plaats dan geen uitrustingsstuk in de kop van de machine. Als de machine is uitgerust met een scherp uitrustingsstuk zoals een boor terwijl u het aan uw heupriem draagt, veroorzaakt dat letsel. 䡬 Bevestig de haak stevig. Als de haak niet stevig is bevestigd, kan dit letsel veroorzaken tijdens het gebruik. (1) De haak verwijderen. Verwijder de schroeven die de haak op zijn plaats houden met een Philips schroevendraaier. (Afb. 8) (2) De haak terug plaatsen en de schroeven vastdraaien. Plaats de haak stevig in de groef van de machine en draai de schroeven vast om de haak stevig te bevestigen. (Afb. 9)

4. Over de indicator van de resterende acculading

Wanneer u op de indicatieschakelaar van de resterende acculading drukt, licht het indicatielampje van de resterende acculading op en kunt u de resterende acculading controleren. (Afb. 10) Wanneer u uw vinger van de indicatieschakelaar van de resterende acculading haalt, dooft het indicatielampje. In tabel 4 vindt u de status van het indicatielampje van de resterende acculading en de resterende acculading. Omdat de indicator van de resterende acculading een enigszins ander resultaat geeft afhankelijk van de omgevingstemperatuur en kenmerken van de accu, gebruikt u de informatie best als referentie. OPMERKING: 䡬 Stel het schakelpaneel niet bloot aan sterke schokken en breek het niet. Dit kan een defect veroorzaken. 䡬 Om accuvermogen te sparen, licht het indicatielampje van de resterende acculading op door op de indicatieschakelaar van de resterende acculading te drukken.

5. Het led-lampje gebruiken

Telkens als u op de lichtschakelaar op het schakelpaneel drukt, licht het led-lampje op of dooft het. (Afb. 11) Om te voorkomen dat de accu leeg loopt, dient u het led-lampje regelmatig uit te schakelen. LET OP: Stel uw ogen niet rechtstreeks bloot aan het licht door in het lampje te kijken. Als uw ogen voortdurend worden blootgesteld aan het licht, kan dit oogletsel veroorzaken. OPMERKING: Om te voorkomen dat de accu leeg loopt doordat u vergeet het led-lampje te doven, gaat het lampje automatisch uit na ongeveer 15 minuten.

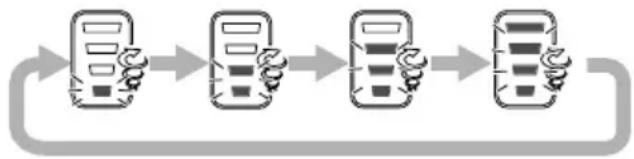

6. Vastdraaimodus-keuzefunctie (Afb. 12)

LET OP: 䡬 Het schakelaarpaneel niet blootstellen aan schokken of beschadiging. 䡬 Kies de hoog/laag modus wanneer de trekschakelaar is losgelaten. Dit nalaten kan defecten veroorzaken. (1) Hoog/laag keuzeschakelaar Telkens wanneer de hoog/laag keuzeschakelaar wordt ingedrukt, verandert de draaisnelheid in 4 stappen (900, 1500, 2200, 2800/2900 min

OPMERKING: 䡬 De geschikte modus verschilt afhankelijk van de schroef en het te schroeven materiaal. Draai een paar testschroeven in en stel de modus dienovereenkomstig af. 䡬 De hoog/laag keuzeschakelaar kan enkel worden ingesteld nadat de batterij in de schroevendraaier is geplaatst en de trekschakelaar eenmaal is aangetrokken. Laag 1 Laag 2 Midden Hoog Draaisnelheid Gebruik Voorbeelden van de instellingen van de vastdraaimodus-keuzefunctie “Fijn werk” Vastdraaien van schroeven met kleine diameter (M6 of soortgelijk), enz. “Lichte bevestiging” Bevestigen van gipsplaten (maak de keuze overeenkomstig de hardheid van het onderliggend materiaal) enz. “Zware bevestiging” Vastdraaien van lange schroeven, houtdraadschroeven, bouten, enz. 900 min

Tabel 4 De resterende acculading is de helft. De accu is bijna leeg. Laad de accu zo snel mogelijk op. Status van lampje Resterende acculading De resterende acculading is voldoende. 05Ned_WH14DBAL2_WE 7/10/12, 16:1652Nederlands

7. Vast- en losdraaien van schroeven (WH14DBAL2 /

WH18DBAL2) Monteer het juiste schroefstuk voor de schroef en steek het schroefstuk in de groeven van de kop van de schroef. Draai daarna de schroef vast. Druk zo hard tegen het apparaat aan dat het schroefstuk in de kop van de schroef blijft. LET OP Wanneeer de schroef met het apparaat te vast wordt gedraaid, kan de schroef afbreken. Het onder een hoek vastdrraien van de schroef met het apparaat kan de kop van de schroef beschadigen. Tevens wordt de schroef dan niet met de juiste aantrekkracht vastgedraaid. Breng daarom voor het vastdraaien van een schroef het apparaat in één lijn met de schroef.

8. Vastdraaien en losdraaien van bouten

U moet eerst een zeskantbus kiezen die bij de bout of moer past. Monteer de bus vervolgens op de taats en maak de moer vast die met de zeskantbus wordt vastgedraaid. Houd de sleutel in een lijn met de bout en druk dan op de aan/uit-schakelaar om enkele seconden kracht op de moer te zetten. Als de moer losjes op de bout past, kan de bout met de moer meedraaien, wat abusievelijk als vastdraaien kan worden beoordeeld. In dit geval stopt u met kracht zetten op de moer en houdt u de boutkop met een sleutel tegen voordat u weer kracht gaat zetten, of u draait de bout en moer met de hand vast om slippen te voorkomen.

Na continu vastdraaien van bouten dient u de machine 15 minuten of zo te laten rusten wanneer u de batterij vervangt. De temperatuur van de motor, schakelaar enz. zal flink stijgen als u direct weer begint te werken nadat de batterij vervangen is, hetgeen uiteindelijk kan resulteren in doorbranden van de machine. OPMERKING: Raak de metalen gedeelten niet aan, aangezien deze zeer heet zullen worden bij continu gebruik.

2. Voorzorgsmaatregelen bij het gebruik van de

snelheidsregelaar Deze regelaar is voorzien van een ingebouwd, elektronisch circuit waarmee het toerental traploos kan worden ingesteld. Hierdoor kunnen, wanneer de trekschakelaar slechts een beetje wordt overgehaald (laag toerental) en de motor gestopt wordt terwijl u een schroef aan het indraaien bent, onderdelen van het elektronisch circuit oververhit en beschadigd raken.

3. Gebruik de juiste vastdraaitijd voor de schroef

Het juiste aantrekkoppel voor een schroef varieert met het materiaal en de grootte van de schroef, en het materiaal waarin de schroef vastgedraaid wordt. Dus gebruik de juiste vastdraaitijd voor de schroef. In het bijzonder als bij het vastdraaien van schroeven kleiner dan M8 schroeven een lange vastdraaitijd wordt gebruikt, bestaat het gevaar dat de schroef breekt. Zorg er daarom voor dat u de vastdraaitijd en het aantrekkoppel van te voren kontroleert.

4. Zet de bout met het juiste aantrekkoppel vast

Het optimale aantrekkopel van moeren en bouten hangt af van het materiaal en formaat van de moeren en bouten. Een buitensporig groot aantrekkoppel voor een kleine bout kan resulteren in rekken of breken van de bout. Het aantrekkoppel is groter naarmate de bedrijfstijd langer is. Gebruik de juiste wijzerplaatinstelling en vastdraaitijd voor de bout.

5. Vasthouden van het gereedschap

Houd het gereedschap met uw handen. De sleutel moet in dit geval in lijn zijn met de bout. Het is niet noding hard tegen de sleutel te drukken. Druk zodaning dat er net wordt gecompenseerd voor de kracht van de machine.

6. Controleren van het aantrekkopper

De volgende faktoren dragen bij tot een vermindering van het aantrekkoppel. Controller, daarom het vereiste aantrekkoppl door van de te voren en aantal bouten met een handberdiende momentsleutel vast te draaien. Fadtoren die een invloed hebben op het aantrekkoppel. (1) Voltage Als de marge van ontladen wordt bereikt, neemt net voltage af en vermindert het aantrekkoppe. (2) Bedrijfstijd Het aantrekkoppel is groter als de bedrijfstijd langer is. Bij een bepaalde waarde zal het aantrekkoppel echter niet meer groter worden, ook al wordt het gereedschap langer gebruikt. (3) Diameter van de bout Het aantrekkoppel hangt af van de diameter van de bout. Over het algemeen heeft een bout met een grotere diamter een groter aantrekkoppel. (4) Omstandigheden bij het vastdraaien Het aantrekkoppel verschilt afhankelijk van de koppelverhouking, d.w.z. klasse en lengte van de bouten (zelfs als bouten met hetzelfde formaat schroefdraad worden gebruikt). Het aantrekkoppel zal ook verschillen afhankelijk van de konditie van het mataal waardoor de bout moet worden gedraaid. (5) Gebruik van los verkrijgbare toebehoren (WR14DBAL2 / WR18DBAL2) Het aantrekkoppel is wat lager als een verlengstaaf, kogelgewrichtverbinding of lange bus wordt gebruikt. (6) Speling van de bus (WR14DBAL2 / WR18DBAL2) Een versleten of vervormde zeskant of vierkante bus zal niet goed op de moer of het draaistuk passen, hetgeen resulteer in een lager aantrekkoppel. Het gebruik van een bus die met de bout overeenkomz zal resulteren in een te laag aantrekkoppel. (7) Het aantrekkoppel variërt afhankelijk van het oplaadniveau van de accu.

ONDERHOUD EN INSPECTIE

1. Kontroleren van het schroefstuk (WH14DBAL2 /

WH18DBAL2) Het gebruik van een gebroken of versleten schroef- stuk is gevaarlijk, omdat het schroefstuk dan kan slippen. Vervang het schroefstuk.

2. Inspectie van de bus (WR14DBAL2 / WR18DBAL2)

Een versleten of vervormde zeskante of vierkante bus zal niet meer goed op de moer of het draaistuk passen, hetgeen resulteert in een lager aantrekkoppel. Controleer de slijtage van de gaten in de bussen regelmatig en vervang de busen op tijd door nieuwe. 05Ned_WH14DBAL2_WE 7/10/12, 16:1653Nederlands

3. Inspectie van de bevestigingsschroef

Alle bevestigingsschroeven moeten regelmatig geïnspecteerd en gecontroleerd worden of zij juist aangedraaid zijn. Wanneer één van de schroeven losraakt, dan moet deze onmiddellijk opnieuw aangedraaid worden. Gebeurt dat niet, dan kan dat tot aanzienlijke gevaren leiden.

4. Onderhoud van de motor

De motorwikkeling is het „hert” van het electrishce gereedschap. Er moet daarom bijzonder zorgvuldig op gelet worden, dat de wikkeling niet beschadigd en/or met olie or water bevochtigd wordt.

5. Reiningen van de behuizing

Gebruik een zachte droge doek, of wat soppig water wanneer de behuizing bevuild is. Gebruik geen vloeistoffen zoals verdunner of bezine om te voorkomen dat de afwerking beschadigd.

Bewaar de machine in een plaats waar de temperatuur niet hoger is dan 40°C, en buiten het bereik van kinderen. OPMERKING: Controleer of de batterij volledig is geladen als deze gedurende langere tijd is opgeslagen (3 maanden of langer). Een batterij met een kleinere capaciteit kan tijdens het gebruik mogelijk niet worden opgeladen als hij langdurig is opgeslagen. 7 Lijst vervangingsonderdelen A: Ond.nr. B: Codenr. C: Gebr.nr. D: Opm. LET OP Reparatie, modificatie en inspectie van HiKOKI elektrisch gereedschap dient te worden uitgevoerd door een erkend HiKOKI Service-centrum. Deze Onderdelenlijst komt van pas wanneer u deze samen met het gereedschap aanbiedt bij het erkende HiKOKI Service-centrum wanneer u om reparatie of ander onderhoud verzoekt. Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd. MODIFICATIES HiKOKI elektrisch gereedschap wordt voortdurend verbeterd en gewijzigd teneinde gebruik te kunnen maken van de nieuwste technische ontwikkelingen. Daarom is mogelijk dat sommige onderdelen (zoals codenummers en/of ontwerp) zonder voorafgaande kennisgeving gewijzigd worden. Belangrijke informatie voor batterijen van HiKOKI snoerloos elektrisch gereedschap Gebruik altijd een van onze voorgeschreven originele batterijen. Wij kunnen de veiligheid en prestatie van ons snoerloos elektrisch gereedschap niet garanderen bij gebruik van andere dan de voorgeschreven batterijen, of als de batterij gedemonteerd of gewijzigd is (zoals demontage of vervanging van batterijcellen of andere inwendige onderdelen). GARANTIE De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijke/landspecifieke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van HiKOKI te sturen. Indien door de gebruiker de machine wordt gedemonteerd vervalt de

nspraak op garantie. OPMERKING: Op grond van het voortdurende research- en ontwikkelingsprogramma van HiKOKI zijn veranderingen van de hierin genoemde technische opgaven voorbehon. Informatie betreffende luchtgeluid en trillingen De gemeten waarden zijn verkregen overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871. Gemeten A-gewogen geluidsniveau: WH14DBAL2: 92 dB (A) WH18DBAL2: 91 dB (A) WR14DBAL2: 91 dB (A) WR18DBAL2: 91 dB (A) Gemeten A-gewogen geluidsdrukniveau: WH14DBAL2: 73 dB (A) WH18DBAL2: 72 dB (A) WR14DBAL2: 72 dB (A) WR18DBAL2: 72 dB (A) Onzekerheid KpA: 3 dB (A) Draag gehoorbescherming. Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN60745. Bevestigingsdelen met de slagfunctie aanhalen, met de maximale capaciteit van het gereedschap: Trillingsemissiewaarde

De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standaardtestmethode en is bruikbaar om meerdere gereedschappen met elkaar te vergelijken. U kunt dit ook als beoordeling vooraf aan de blootstelling gebruiken. WAARSCHUWING 䡬 De trillingsemissiewaarde tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijken van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt. 䡬 Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd). 05Ned_WH14DBAL2_WE 7/10/12, 16:1654Español

Wij verklaren onder onze eigen verantwoordelijkheid dat Snoerloze slagschroevendraaier/sleutel, geïdentifi ceerd door het type en de specifi eke identifi catiecode*1), voldoet aan alle relevante bepalingen van de richtlijnen*2) en normen *3). Technische documentatie bij*4) – zie onder. De Europese Normen Manager bij de vertegenwoordiging in Europa is gemachtigd om het technisch dossier samen te stellen. Deze verklaring is van toepassing op producten voorzien van de CE- markeringen. Deutsch Español
