BEDIENUNGSANLEITUNG WH14DBAL2 HiKOKI

ALLGEMEINE SICHERHEITSHINWEISE FÜR

ELEKTROGERÄTE WARNUNG Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen. Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf. Der Begriff „Elektrowerkzeug“ bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz- (schnurgebunden) oder Akkubetrieb (schnurlos).

1) Sicherheit im Arbeitsbereich

a) Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Zugestellte oder dunkle Bereiche ziehen Unfälle förmlich an. b) Verwenden Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht – zum Beispiel in der Nähe von leicht entflammbaren Flüssigkeiten, Gasen oder Stäuben. Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können. c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befinden. Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit

a) Elektrowerkzeuge müssen mit passender Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker. Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko. b) Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken. Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko. c) Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus. Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko. d) Verwenden Sie das Anschlusskabel nicht missbräuchlich. Tragen Sie das Elektrowerkzeug niemals an der Anschlussschnur, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht an der Anschlussschnur aus der Steckdose. Halten Sie die Anschlussschnur von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern. Beschädigte oder verdrehte Anschlussschnüre erhöhen das Stromschlagrisiko. e) Wenn Sie ein Elektrowerkzeug im Freien benutzen, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko. f) Falls sich der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeiden lässt, verwenden Sie eine Stromversorgung mit Fehlerstromschutzeinrichtung (Residual Current Device, RCD). Durch den Einsatz einer Fehlerstromschutzeinrichtung wird das Risiko eines elektrischen Schlages reduziert.

3) Persönliche Sicherheit

a) Bleiben Sie wachsam, achten Sie auf das, was Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen. b) Benutzen Sie eine persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senken das Verletzungsrisiko bei angemessenem Einsatz. c) Vermeiden Sie unbeabsichtigtes Einschalten. Achten Sie darauf, dass sich der Schalter in der Aus- (Off-) Position befindet, ehe Sie das Gerät mit der Stromversorgung und/oder Batteriestromversorgung verbinden, es aufheben oder herumtragen. Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalter zieht Unfälle regelrecht an. d) Entfernen Sie sämtliche Einstellwerkzeuge (Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten. Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen. e) Sorgen Sie für einen festen Stand. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren. Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff. f) Kleiden Sie sich richtig. Tragen Sie keine lose Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden. g) Wenn Anschlüsse für Staubabsaug- und - sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden. Durch Entfernen des Staubes können staubbezogene Gefahren vermindert werden.

4) Einsatz und Pflege von Elektrowerkzeugen

a) Überanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck. Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer. b) Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt. Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden. c) Stecken Sie den Stecker der Stromversorgung oder Batteriestromversorgung vom Gerät ab, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen. Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren. (Übersetzung der Original-Gebrauchsanweisung) 02Ger_WH14DBAL2_WE 7/10/12, 16:1515Deutsch

d) Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind. Elektrowerkzeuge in ungeschulten Händen sind gefährlich. e) Halten Sie Elektrowerkzeuge in Stand. Prüfen Sie auf Fehlausrichtungen, sicheren Halt und Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Bei Beschädigungen lassen Sie das Elektrowerkzeug reparieren, ehe Sie es benutzen. Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben weniger häufig hängen und sind einfacher zu beherrschen. g) Benutzen Sie Elektrowerkzeuge, Zubehör, Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art und Weise der auszuführenden Arbeiten. Der Gebrauch des Elektrowerkzeuges für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Verwendung und Pflege der Batterie

a) Laden Sie das Gerät nur mit dem vom Hersteller empfohlenen Ladegerät auf. Ein Ladegerät für einen speziellen Batterietyp kann bei Verwendung mit anderen Batterien zu Gefahren führen. b) Verwenden Sie für das Gerät nur die speziell empfohlenen Batterien. Eine Verwendung von anderen Batterien kann zu Verletzungen und Bränden führen. c) Ist die Batterie nicht in Gebrauch, achten Sie darauf, dass sie nicht mit metallischen Gegenständen, beispielsweise Büroklammern, Münzen, Schlüssel, Nägel, Schrauben in Kontakt kommt, da diese Gegenstände einen Kurzschluss der Anschlüsse verursachen könnten. Ein Kurzschluss der Batterieanschlüsse kann zu Verbrennungen oder Bränden führen. d) Im Falle von Störungen, kann Flüssigkeit aus der Batterie austreten. Vermeiden Sie in diesem Fall jeglichen Kontakt. Sollten Sie dennoch mit der Batterie in Berührung kommen, waschen Sie die betroffene Stelle gründlich mit Wasser ab. Ist die Flüssigkeit ins Auge geraten, suchen Sie einen Arzt auf. Ausgetretene Batterieflüssigkeiten können zu Reizungen oder Verbrennungen führen.

a) Lassen Sie Elektrowerkzeuge durch qualifizierte Fachkräfte und unter Einsatz passender, zugelassener Originalteile warten. Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird. VORSICHT Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.

VORSICHTSMASSNAHMEN FÜR DEN AKKU-

SCHLAGSCHRAUBER (WH14DBAL2 / WH18DBAL2)

1. Halten Sie das Elektrowerkzeug an seinen isolierten

Griffen fest, wenn Sie Arbeiten ausführen, bei denen die Befestigungsvorrichtung mit verdeckten Verdrahtungen in Kontakt kommen könnte. Wenn Befestigungsvorrichtungen mit einem "stromführenden" Draht in Kontakt kommen, könnten die metallischen Teile des Elektrowerkzeugs "unter Strom stehen" und die Bedienungsperson erhält dann einen elektrischen Schlag.

2. Dies ist ein tragbares Werkzeuggerät zum Anziehen

und Lösen von Schrauben. Es sollte nur für diesen Zweck eingesetzt werden.

3. Bei längerem Arbeiten Ohrstöpsel verwenden.

4. Es ist äußerst gefährlich, das Gerät nur mit einer

Hand zu bedienen. Das Gerät ist beim Betrieb mit beiden Händen festzuhalten.

5. Nachdem das Schraubstück angebracht wurde,

sollte ein wenig daran gezogen werden, um sicherzugehen, daß es festsitzt. Wenn das Schraubstück nicht richtig aufgesetzt wird, kann es sich während des Betriebs lösen, was Verletzungsgefahr bedeutet.

6. Das Schrubstück gemäß der anzuziehenden

7. Sollte versucht werden, mit dem Schlag-Schrauber

eine Schraube anzuziehen, wenn sich der Schlag- Schrauber in einem Winkel zur Schraube befindet, kann die Preßkraft des Geräts nicht voll zur Geltung kommen; außer dem kann der Schraubenkopf beschädigt werden. Anziehen, wenn sich der Schlag- Schrauber mit der Schraube auf einer Linie befindet.

8. Die Batterie immer bei einer Temperatur von 0 –

40°C laden. Laden bei einer Temperatur die niedriger als 0°C is twird gefährliche Überladung verursachen. Die Batterie kann nicht bei einer Temperatur über 40°C geladen werden. Die beste Temperatur zum Laden wäre von 20 – 25°C.

9. Das Ladegerät nicht fortlaufend laden.

Nach Beendung einer Ladung, lassen Sie das Ladegerät ungefähr 15 Minuten ruhen bevor die nächste Batterieladung unternommen wird.

10. Keine Fremdkörper durch das Anschlußloch der

Batterie eindringen lassen.

11. Niemals die Batterie und das Ladegerät

12. Niemals die Batterie kurzschließen.

Kurzschluß der Batterie verursacht eine zu große Stromzufuhr und Überhitzung, wodurch Durchbrennen oder Schaden beider Batterie ensteht.

13. Die Batterie nicht ins Feuer werfen.

Sie könnte dabei explodieren.

14. Darauf achten, daß keine Gegenstände durch

Belüftungsschlitze das Ladegeräts in das Gerät eindringen. Wenn Metallobjekte oder entzündliche Gegenstände durch die Belüftungsschlitze des Ladegeräts eindringen, kann dies zu elektrischen Schlägen führen oder das Ladegerät beschädigen.

15. Bringen Sie die Batterie zum Geschäft, wo Sie sie

gekauft haben, sobald die Lebensdauer der Batterie zur Neige geht. Die leere Batterie nicht wegwerfen.

16. Das Benutzen einer leeren Batterie beschädigt das

VORSICHTSMASSNAHMEN FÜR DEN AKKU-

SCHLAGSCHRAUBER (WR14DBAL2 / WR18DBAL2)

1. Halten Sie das Elektrowerkzeug an seinen isolierten

Griffen fest, wenn Sie Arbeiten ausführen, bei denen die Befestigungsvorrichtung mit verdeckten Verdrahtungen in Kontakt kommen könnte. Wenn Befestigungsvorrichtungen mit einem "stromführenden" Draht in Kontakt kommen, könnten die metallischen Teile des Elektrowerkzeugs "unter Strom stehen" und die Bedienungsperson erhält dann einen elektrischen Schlag.

2. Dies ist ein tragbares Werkzeuggerät zum Anziehen

und Lösen von Schrauben. Es sollte nur für diesen Zweck eingesetzt werden.

3. Bei längerem Arbeiten Ohrstöpsel verwenden.

4. Es ist äußerst gefährlich, das Gerät nur mit einer

Hand zu bedienen. Das Gerät ist beim Betrieb mit beiden Händen festzuhalten.

5. Nachprüfen, ob die Buchse gesprungen oder

gebrochen ist. Gebrochene und gesprungene Buchsen sind gefährlich, daher die Buchse vor Gebrauch prüfen.

6. Die Buchse mit Buchsenstift und-ring sichern. Sollte

der Buchsenstift oder-ring beschädigt sein, kann die Buchse vom Schlag-Schraubenschlüssel geschleudert werden, was gefährlich ist. Niemals Buchsenstifte oder-ring verwenden, die deformiert, abgenutzt, gesprungen oder sonstwie beschädigt sind. Immer darauf achten, daß Buchsenstift und -ring in der richtigen Position sind.

7. Das Anzugsdrehmoment prüfen.

Das geeignete Drehmoment für das Anziehen einer Schraube hängt vom Material, der Art, den Abmessungen, usw. der Schraube ab. Außerdem hängt das von diesem Schlag- Schraubenschlüssel erzeugte Auzugsdrehmoment vom Material und den Abmessungen der Schraube, für welche zeitdauer der Schlag-Schraubenschlüssel angewendet wird, wie die Bushse angebracht ist, usw. ab. Das Drehmomentvariiert auch leicht, wenn die Batterie gerade aufgeladen wurde und wenn sie kurz vor dem Erschöpfen steht. Mit einem Anzugsdrehmomentschlüssel nachprüfen, ob die Schraube mit dem richtigen Drehmoment angezogen wurde.

8. Den Schlag-Schraubenschlüssel zuerst stoppen,

wenn die Rotationsrichtung geändert werden soll. Den Schalter immer erst freigeben und warten, bis der Schlag-Schraubenschlüssel stoppt, bevor auf die entgegengesetzte Rotationsrichtung geschaltet wird.

9. Niemals die rotierenden Teile berühren.

Darauf achten, daß sich der rotierende Buchsenteil immer in genügendem Abstand zum Körper und den Händen befindet, da die Gefahr besteht, sich zu schneiden oder sich in der Buchse zu verfangen. Die Buchse sollte auch nicht direkt nach langer kontinuierlicher Benutzuntg berührt werden, da durch die erzeugte Hitze Verbrennungsgefhr besteht.

10. Den Schlag-Schraubenschlüssel bei Benutzung des

Universalgelenks niemals ohne Einspannung rotieren lassen. Wenn sich die Buchse ohne eingespannt zu sein dreht verusacht das Universalgelenk ein wildes Rotieren der Buchse. Durch die schnelle Rotation der Buchse kann der Schlag-Schrauber so stark vibrieren, daß er losgelassen werden muß.

11. Die Batterie immer bei einer Temperatur von 0 -

40°C laden. Laden bei einer Temperatur die niedriger als 0°C is twird gefährliche Überladung verursachen. Die Batterie kann nicht bei einer Temperatur über 40°C geladen werden. Die beste Temperatur zum Laden wäre von 20 - 25°C.

12. Das Ladegerät nicht fortlaufend laden.

Nach Beendung einer Ladung, lassen Sie das Ladegerät ungefähr 15 Minuten ruhen bevor die nächste Batterieladung unternommen wird.

13. Keine Fremdkörper durch das Anschlußloch der

Batterie eindringen lassen.

14. Niemals die Batterie und das Ladegerät

15. Niemals die Batterie kurzschließen.

Kurzschluß der Batterie verursacht eine zu große Stromzufuhr und Überhitzung, wodurch Durchbrennen oder Schaden beider Batterie ensteht.

16. Die Batterie nicht ins Feuer werfen.

Sie könnte dabei explodieren.

17. Darauf achten, dass keine Gegenstände durch die

Lüftungsschlitze des Ladegeräts in das Gerät eindringen. Wenn Metallobjekte oder brennbare Gegenstände durch die Lüftungsschlitze des Ladegeräts eindringen, kann dies zu elektrischen Schlägen führen oder das Ladegerät beschädigen.

18. Bringen Sie die Batterie zum Geschäft, wo Sie sie

gekauft haben sobald die Lebensdauer der Batterie abgelaufen ist. Die unbrauchbare Batterie nicht wegwerfen.

19. Die Benutzung verbrauchter Batterie beschädigt das

Um die Lebensdauer des Lithium-Ionen-Akkus zu verlängern, ist dieser mit einer Schutzfunktion zum Stoppen der Leistungsabgabe ausgestattet. In den unten beschriebenen Fällen 1 bis 3 kann bei der Benutzung dieses Produkts der Motor abschalten, selbst wenn Sie den Schalter drücken. Dies ist kein Defekt sondern das Resultat der Schutzfunktion.

1. Wenn die verbleibende Akkuleistung nicht mehr

ausreicht, schaltet der Motor ab. Laden Sie in einem solchen Fall den Akku umgehend auf.

2. Wenn das Werkzeug überlastet ist, kann es zum

Abschalten des Motors kommen. Lassen Sie in diesem Fall den Schalter des Geräts los und beseitigen Sie die Ursache der Überlastung. Danach können Sie das Gerät wieder verwenden.

3. Kommt es während des Betriebs zu einer Erhitzung

der Batterie, wird das Gerät unter Umständen angehalten. Unterbrechen Sie in diesem Fall Ihre Arbeit und lassen Sie die Batterie abkühlen. Anschließend können Sie das Gerät wieder normal verwenden. Bitte beachten Sie die folgenden Warnhinweise. WARNUNG Zur Vermeidung einer ausgelaufenen Batterie, Erwärmung, Rauchentwicklung, Explosionen und vorzeitiger Zündung beachten Sie bitte die folgenden Vorsichtsmaßnahmen. 02Ger_WH14DBAL2_WE 7/10/12, 16:1517Deutsch

1. Stellen Sie sicher, dass sich Späne und Staub nicht

auf der Batterie ansammeln. 䡬 Stellen Sie während der Arbeit sicher, dass Späne und Staub nicht auf die Batterie fallen. 䡬 Stellen Sie sicher, dass Staub und Späne, die während der Bearbeitung auf das Elektrowerkzeug fallen, nicht in die Batterie gelangen. 䡬 Lagern Sie ungebrauchte Batterien nicht an Plätzen, an denen Staub oder Späne anfallen. 䡬 Vor dem Einlagern einer Batterie sind sämtlicher Staub und Späne zu entfernen. Weiterhin ist zu berücksichtigen, dass die Batterie nicht gemeinsam mit Metallteilen (Schrauben, Nägel, usw.) zu lagern ist.

2. Achten Sie darauf, dass die Batterie nicht durch

einen spitzen Gegenstand, beispielsweise einen Nagel, beschädigt wird. Vermeiden Sie Schläge mit dem Hammer. Treten Sie nicht gegen die Batterie, werfen Sie diese nicht, und vermeiden Sie Stöße.

3. Beschädigte oder verformte Batterien dürfen nicht

weiter verwendet werden.

4. Achten Sie auf den richtigen Anschluss der Pole.

5. Schließen Sie die Batterie nicht direkt an elektrische

Ausgänge oder Zigarettenanzünder im Auto an.

6. Verwenden Sie die Batterie nur für den

7. Falls die Batterie nach Verstreichen der

angegebenen Ladezeit nicht vollständig aufgeladen ist, brechen Sie den Ladevorgang unverzüglich ab.

8. Vermeiden Sie hohe Temperaturen und hohen

Druck, wie er beispielsweise in der Mikrowelle, einem Trockner oder einem Hochdruckbehälter auftritt.

9. Wenn Sie ein Leck oder Rußgeruch feststellen,

vermeiden Sie jeglichen Kontakt mit Feuerstellen.

10. Vermeiden Sie eine Verwendung an Orten, an denen

starke statische Elektrizität erzeugt wird.

11. Werden ein Leck, Rußgeruch, Erwärmung,

Verfärbungen, Verformungen oder sonstige Anomalitäten während der Verwendung, des Aufladens oder der Lagerung festgestellt, entfernen Sie die Batterie unverzüglich vom Gerät oder dem Ladegerät und beenden Sie die Anwendung. VORSICHT

1. Tritt die auslaufende Flüssigkeit in Kontakt mit Ihren

Augen, reiben Sie diese nicht, sondern waschen Sie sie mit sauberem (Leitungs-) Wasser gut aus und suchen Sie unverzüglich einen Arzt auf. Ohne sachgemäße Behandlung können Augenverletzungen auftreten.

2. Wenn die ausgelaufene Flüssigkeit auf Haut oder

Kleidung trifft, waschen Sie diese unverzüglich mit sauberem Wasser ab. Es besteht die Gefahr von Hautreizungen.

3. Beim Auftreten von Rost, Rußgeruch, Erwärmung,

Verfärbungen, Verformungen oder sonstigen Anomalitäten während der ersten Verwendung der Batterie, ist diese nicht weiter zu verwenden. Bringen Sie die Batterie zum Händler oder Verkäufer zurück. WARNUNG Wenn ein elektrischer Fremdkörper an die Anschlüsse des Lithium-Ionen-Akkus gelangt, kann es zu einem Kurzschluss und der Gefahr eines Feuers kommen. Beachten Sie folgende Vorsichtsmaßnahmen bei der Aufbewahrung des Akkus. 䡬 Legen Sie keine elektrisch leitenden Späne, Nägel, Stahldraht, Kupferdraht oder anderen Draht in den Aufbewahrungskoffer. 䡬 Setzen Sie den Akku entweder in das Gerät ein oder lagern Sie ihn, um Kurzschlüsse zu vermeiden, indem Sie ihn in die Batterieabdeckung hineindrücken, bis die Belüftungslöcher verdeckt sind. (Siehe Abb. 1)

VORSICHTSMASSNAHMEN HINSICHTLICH DER

WIDERSTANDSFÄHIGKEIT GEGEN STAUB UND

WASSER Dieses Produkt entspricht der IP-Schutzart 56 (Schutz gegen das Eindringen von Festkörpern und Wasser) für elektrische Geräte nach den internationalen IEC-Vorschriften. (Ausschließlich ein mit einer Batterie ausgestattetes Hauptgerät entspricht der IP-Schutzart 56.) [Beschreibung der IP-Schutzarten] IP56 Schutz gegen das Eindringen von Wasser Ein Wasserstrahl, der aus allen Richtungen gegen das Gerät gerichtet wird, darf keine schädliche Wirkung haben (strahlwassergeschützt). (Das Gerät wird unter Einsatz einer Düse mit einem Durchmesser von 12,5 mm ca. drei Minuten lang aus einer Entfernung von ca. drei Metern mit 100l Wasser pro Minute bespritzt.) Schutz gegen das Eindringen von Festkörpern Staub, der schädliche Auswirkungen auf das Gerät haben könnte, darf nicht eindringen können (staubgeschützt). (Das Gerät wird in ausgeschaltetem Zustand für acht Stunden in eine Staubkammer gestellt, in der Talkumpuderpartikel (2 kg/m

Kammer) mit einem Durchmesser von weniger als 75 mithilfe einer Staubumlaufpumpe in der Schwebe gehalten werden.) Das Gerät wurde so konstruiert, dass es den Einflüssen von Staub und Wasser standhält, eine Fehlfunktion kann jedoch nicht ausgeschlossen werden. Verwenden oder lagern Sie das Gerät nicht an Orten, an denen es übermäßigen Mengen von Staub bzw. Regenwasser ausgesetzt ist oder unter Wasser steht. 02Ger_WH14DBAL2_WE 7/10/12, 16:1518Deutsch

Leerlaufdrehzahl Mittel-Modus 0 – 2200 min

Schwach 2-Modus 0 – 1500 min

Schwach 1-Modus 0 – 900 min

Kapazität Üblicher Bolzen M5 – M14 Hochzugfester Bolzen M5 – M12 Spanndrehkraft (Maximum) 160 N·m 160 N·m Wiederaufladbare Batterie BSL1430: Li-ion BSL1440: Li-ion BSL1830: Li-ion BSL1840: Li-ion 14,4 V (3,0 Ah 8 zellen) 14,4 V (4,0 Ah 8 zellen) 18 V (3,0 Ah 10 zellen) 18 V (4,0 Ah 10 zellen) Gewicht 1,4 kg 1,5 kg Modell WR14DBAL2 WR18DBAL2 Spannung 14,4 V 18 V Stark-Modus 0 – 2800 min

Leerlaufdrehzahl Mittel-Modus 0 – 2200 min

Schwach 2-Modus 0 – 1500 min

Schwach 1-Modus 0 – 900 min

• Kapazität Üblicher Bolzen M6 – M16 Hochzugfester Bolzen M6 – M12 Spanndrehkraft (Maximum) 165 N·m 165 N·m Wiederaufladbare Batterie BSL1430: Li-ion BSL1440: Li-ion BSL1830: Li-ion BSL1840: Li-ion 14,4 V (3,0 Ah 8 zellen) 14,4 V (4,0 Ah 8 zellen) 18 V (3,0 Ah 10 zellen) 18 V (4,0 Ah 10 zellen) Gewicht 1,4 kg 1,5 kg LADEGERÄT Model UC18YRSL Ladespannung 14,4 V – 18 V Gewicht 0,6 kg STANDARDZUBEHÖR Zusätzlich zum Hauptgerät (1) sind im Lieferumfang auch die in der untenstehenden Tabelle aufgeführten Zubehörteile enthalten. Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden. 1 Ladegerät p. 1
• 2 Batterie p. 2
• 3 Plastikgehäuse p. 1
• 4 Batterieabdeckung WH14DBAL2 WH18DBAL2 WR14DBAL2 WR18DBAL2 SONDERZUBEHÖR (separat zu beziehen) 䡬 Batterie (BSL1430, BSL1440) (BSL1830, BSL1840) Das Sonderzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden. ANWENDUNG p. 1

<WH14DBAL2 / WH18DBAL2>

䡬 Einschrauben und Entfernung von Maschinenschrauben, Holzschrauben, Schneidschrauben, etc.

<WR14DBAL2 / WR18DBAL2>

䡬 Festspannen aller Arten von Bolzen und Muttern, verwendet zum Befestigen von Konstruktionsteilen. 02Ger_WH14DBAL2_WE 7/10/12, 16:1519Deutsch

1. Herausnehmen der Batterie

Den Handgriff festhalten und die Batterieverriegelungen drücken, um die Batterie herauszunehmen (siehe Abb. 2). ACHTUNG: Die Kontakte des Batterie niemals kurzschließen.

2. Einsetzen des Batterie

Den Batterie unter Beachtung der richtigen Richtung in das Gerät einsetzen (siehe Abb. 2). LADEN Vor Gebrauch des Elektrogeräts die Batterie wie folgt laden.

1. Den Netzstecker des Ladegerätes in eine Steckdose

einstecken. Beim Anschluss des Ladegeräts an eine Netzsteckdose blickt die Kontrollampe rot auf. (In Sekundenabständen)

2. Eine Batterie in das Ladegerät einlegen.

Setzen Sie den Akkumulator so in das Ladegerät ein, dass die Linie sichtbar ist, wie in Abb. 3, 4. gezeigt.

Beim Einlegen einer Batterie in das Ladegerät beginnt der Ladevorgang und die Kontrollampe leuchtet kontinuierlich rot. Wenn die Batterie voll aufgeladen ist, blinkt das Kontrollampe in Rot. (In Sekundenabständen) (Siehe Tafel 1) (1) Anzeigelämpchen Das Kontrollampe leuchtet auf, wie in Tafel 1 gezeigt, entsprechend dem Zustand des verwendeten Ladegeräts für die Akkubatterie. Tafel 1 Anzeigen der Kontrollampe Leuchtet für 0,5 Sekunden. Erlischt für 0,5 Sekunden. (Aus für 0,5 Sekunden

Leuchtet kontinuierlich Leuchtet für 0,5 Sekunden. Erlischt für 0,5 Sekunden. (Aus für 0,5 Sekunden

Leuchtet für 0,1 Sekunden. Erlischt für 0,1 Sekunden. (Aus für 0,1 Sekunden) Leuchtet kontinuierlich Vor dem Laden Beim Laden Laden durchgeführt Laden unmöglich Wegen Überhitzung angehalten Blinkt Leuchtet Blinkt Flackert Leuchtet Betriebsstörung in der Batterie oder im Ladegerät Akku überhitzt. Laden nicht möglich (Ladevorgang wird nach Abkühlen des Akkus gestartet). Die Bereitschafts- anzeige leuchtet oder blinkt rot. Die Bereitschafts- anzeige leuchtet grün. (2) Über die Temperatur der Akkubatterie Die Temperaturen für Akkus sind in Tafel 2 gezeigt. Erhitzte Batterien vor dem Laden abkühlen lassen. Tafel 2 Aufladebereiche für Batterie (3) Über die Aufladezeit Je nach Kombination von Ladegerät und Batterien wird die Aufladezeit wie in Tafel 3 gezeigt. Tafel 3 Aufladezeit (bei 20°C) Akkubatterien Temperaturen, bei denen die Batterie geladen werden kann BSL1430, BSL1830 0°C – 50°C BSL1440, BSL1840 Ladegerät UC18YRSL Batterie BSL1430, BSL1830 Etwa. 45 min. BSL1440, BSL1840 Etwa. 60 min. HINWEIS: Die Aufladezeit kann je nach Temperatur und Ladespannung unterschiedlich sein.

4. Den Netzstecker des Ladegeräts aus der Steckdose

5. Das Ladegerät festhalten und die Batterie

herausziehen. HINWEIS: Nach dem Betrieb zuerst die Batterien aus dem Ladegerät nehmen und dann die Batterien angemessen aufbewahren. Zur Leistung von neuen Batterien Da die Batteriechemikalien von neuen Batterien und Batterien, die längere Zeit über nicht verwendet wurden, noch nicht bzw. nicht mehr aktiv sind, kann die Leistung von beim ersten und zweiten Einsatz niedrig sein. Dies ist eine vorübergehende Erscheinung, und die normale Batterieleistung wird nach zwei- oder dreimaligem Aufladen der Batterien wieder hergestellt. 02Ger_WH14DBAL2_WE 7/10/12, 16:1520Deutsch

Verlängerung der Lebensdauer von Batterien (1) Die Batterien aufladen, bevor sie völlig erschöpft sind. Wenn festgestellt wird, daß die Leistung des Werkzeugs nachläßt, mit der Arbeit aufhören und die Batterie aufladen. Wenn das Werkzeug weiter verwendet wird und die Batterie völlig erschöpft wird, kann die Batterie beschädigt und ihre Lebensdauer verkürzt werden. (2) Nicht bei hohen Temperaturen aufladen. Eine Akkubatterie erhitzt sich bei der Verwendung. Wenn solch eine Batterie sofort nach der Verwendung aufgeladen wird, werden die Batteriechemikalien beeinträchtigt, und die Batterielebensdauer nimmt ab. Die Batterie etwas stehen lassen und erst aufladen, wenn sie sich abgekühlt hat. ACHTUNG: 䡬 Wird das Akkuladegerät kontinuierlich eingesetzt, überhitzt sich das Gerät, wodurch Schäden resultieren können. Nach einem Ladevorgang das Gerät 15 Minuten bis zum nächsten Laden ruhen lassen.

Falls ein aufgrund von Einsatz oder Sonneneinstrahlung erwärmter Akku an das Ladegerät angeschlossen wird, leuchtet die grüne Anzeige u. U. auf. Der Akku wird dann nicht geladen. In solchen Fällen den Akku vor dem Laden abkühlen lassen. 䡬 Wenn das Kontrollampe in schneller Folge in Rot flackert (in 0,2-Sekunden-Abständen), nachsehen ob Fremdkörper im Batteriefach sind und diese ggf. herausnehmen. Wenn keine Fremdkörper im Batteriefach sind, liegt wahrscheinlich eine Fehlfunktion bei der Batterie oder beim Ladegerät vor. Die Teile vom autorisierten Kundendienst prüfen lassen. VOR INBETRIEBNAHME

1. Vorbereitung und Kontrolle des Arbeitsbereichs

Darauf achten, daß der Arbeitsplatz den im Vorsichtsmaßnahmen-Abschnitt erläuterten Bedingungen entspricht.

2. Prüfen der Batterie

Nachsehen, ob die Batterie sicher und fest sitzt. Eine locker eingesetzte Batterie kann herausfallen und stellt somit eine Gefahr dar.

3. Anbringung des Schraubstücks (WH14DBAL2 /

WH18DBAL2) Beim Anbringen des Schraubstücks immer den folgenden Anweisungen folgen. (Abb. 5) (1) Die Führungsmuffe von der Vorderseite des Werkzeugs her wegziehen. (2) Das Schraubstück in die Sechskantöffnung der Schabotte einsetzen. (3) Die Führungsmuffe loslassen, so daß sie in ihre herkömmliche Position zurückkehren kann. ACHTUNG: Sollte die Führungsmuffe nicht in ihre herkömmliche Position zurückkehren, ist das Schraubstück nicht ordnungsgemäß eingesetzt.

4. Wahl der Muffe entsprechend der Schraube

(WR14DBAL2 / WR18DBAL2) Für die anzuziehende Schraube sollte die passende Muffe verwendet werden. Durch eine nicht passende Muffe wird nicht nur das Anzugsdrehmoment verringert, sondern auch die Muffe oder Muffer beschädigt. Eine abgenutzte oder verzogene Sechskant-oder Vierkantmuffe kann nicht mehr fest auf die Muffer oder den Amboß befestigt werden, wodurch ein Verlust an Anzugsdrehmoment entsteht. Auf die Abnutzung der Muffen achten und abgenutzte Muffen rechtzeitig ersetzen.

5. Anbringen einer Buchse (WR14DBAL2 / WR18DBAL2)

Die zu benutzende Buchse Wählen. 䢇 Stift, O-Ring-artig (1) Die Öffnung der Buchse mit der Öffnung der Schabotte abgleichen und die Schabotte in die Buchse einsetzen. (2) Den Stift in die Öffnung der Buchse einfügen. (3) Den Ring an den Schlitz der Buchse anbringen. 䢇 Typ mit Tauchkolben (Abb. 6) Den Tauchkolben, der sich im rechteckigen Teil des Amboß befindet, auf das Loch in der Sechskantschraube ausrichten. Dann den Tauchkolben drükkrn und die Sechskantschraube am Amboß befestigen. Kontrollieren, ob der Tauchkolben richtig im Loch eingerastet ist. Zum Entfernen der Sechskantschraube die Montageschritte in umgekehrter Reihenfolge durchführen. 䢇 Halteringtyp (1) Die viereckigen Abschnitte von Buchse und Amboss auf einander ausrichten. (2) Achten Sie darauf, die Buchse ganz auf den Amboss aufzuschieben, um sie sicher zu installieren. (3) Zum Entfernen die Buchse vom Amboss abziehen. ACHTUNG: 䡬 Bitte verwenden Sie die festgelegten Zusätze, die in der Bedienungsanleitung und im HiKOKI-Katalog aufgeführt sind. Nichtbeachtung kann Unfälle oder Verletzungen verursachen. 䡬 Achten Sie darauf, die Buchse sicher auf dem Amboss zu installieren. Wenn die Buchse nicht sicher installiert ist, kann sie sich lösen und Verletzungen verursachen. VERWENDUNG

1. Die Drehrichtung nachprüfen.

Die Bohrerspitze dreht sich nach rechts (von der Hinterseite gesehen), wenn auf die R-Seite der Drucktaste gedrückt wird. Auf die L-Seite der Drucktaste drücken, um die Bohrerspitze nach links zu drehen. (Siehe Abb. 7) (Die Zeichen

sind auf dem Körper markiert.)

2. Schalterbetätigung

䡬 Wenn der Auslöser gedrückt wird, dreht sich das Werkzeug. Wenn der Auslöser losgelassen wird, wird das Werkzeug angehalten. 䡬 Die Drehgeschwindigkeit des Bohrers kann durch Verändern des Betrags des Ziehens am Auslöser geregelt werden. Die Geschwindigkeit ist niedrig, wenn der Auslöser nur gering gezogen wird und nimmt zu, wenn er stärker gezogen. HINWEIS: Wenn der Motor zu drehen beginnt, ist ein Summen zu hören. Dabei handelt es sich nicht um eine Störung.

3. Verwendung des Hakens

Der Haken dient während des Arbeitens zum Anhängen des Werkzeugs an einen Gürtel. VORSICHT:

Beim Aufhängen am Haken sicherstellen, dass das Werkzeug sicher den Gürtel fasst und nicht fallen kann. Bei Fall des Werkzeugs besteht Unfallgefahr. 02Ger_WH14DBAL2_WE 7/10/12, 16:1521Deutsch

䡬 Beim Tragen am Gürtel darf das Werkzeug nicht mit einem Bohrer usw. bestückt sein. Befindet sich ein scharfer Bohrer o.Ä. im Futter, während das Werkzeug am Gürtel getragen wird, besteht Verletzungsgefahr! 䡬 Den Haken ordnungsgemäß anbringen. Falls der Haken nicht korrekt befestigt ist, besteht Verletzungsgefahr beim Einsatz. (1) Abnehmen des Hakens Die Halteschrauben des Hakens mit einem Kreuzschraubendreher entfernen. (Abb. 8) (2) Anbringen des Hakens und Festziehen der Schrauben Den Haken fest in die Nut am Werkzeug einpassen und die Halteschrauben des Werkzeugs ordnungsgemäß festziehen. (Abb. 9)

4. Hinweise zur Ladezustand-Kontrollleuchte

Zum Kontrollieren des Akkuladezustands den Ladezustand-Anzeigeschalter drücken, wodurch die Ladezustand-Kontrollleuchte aufleuchtet. (Abb. 10) Beim Loslassen des Ladezustand-Anzeigeschalters erlischt die Ladezustand-Kontrollleuchte. Tabelle 4 zeigt das Leuchtverhalten der Ladezustand-Kontrollleuchte und den entsprechenden Ladezustand. Das Ansprechen der Ladezustand-Kontrollleuchte kann aufgrund von Umgebungstemperatur und individuellen Eigenschaften des Akkus von der obigen Tabelle etwas abweichen. Daher die Angabe nur zum Bezug verwenden. HINWEIS: 䡬 Die Schalterkonsole vor Stoß und Fall schützen. Anderenfalls drohen Störungen. 䡬 Zum Schonen der Akkuladung leuchtet die Ladezustand-Kontrollleuchte nur, während der Ladezustand-Anzeigeschalter gedrückt wird.

5. Verwendung der LED

Durch Drücken des Lichtschalters auf der Schalterkonsole leuchtet die LED auf bzw. erlischt. (Abb. 11) Die LED möglichst oft ausschalten, um die Akkuladung zu schonen. VORSICHT: Niemals direkt in die LED blicken! Wird das Auge kontinuierlich den LED-Strahlen ausgesetzt, kann es zu Augenverletzungen kommen. HINWEIS: Zum Schonen der Akkuladung schaltet sich die LED nach etwa 15 Minuten automatisch aus, falls man vergisst sie auszuschalten.

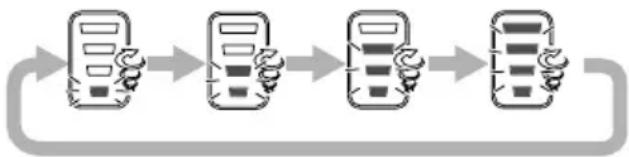

6. Anzugmodus-Wahlfunktion (Abb. 12)

ACHTUNG: 䡬 Vermeiden Sie Beschädigungen oder Stöße gegen die Schalttafel. 䡬 Wählen Sie Stark/Schwach-Modus bei nicht betätigtem Auslöser. Nichtbeachtung kann zu Fehlfunktion führen. (1) Stark/Schwach-Wahlschalter Die Rotationsgeschwindigkeit ändert sich in 4 Stufen (900, 1500, 2200, 2800/2900 min

) bei jedem Drücken des Stark/Schwach-Wahlschalters. HINWEIS: 䡬 Der geeignete Modus ist von der Schraube und dem zu schraubenden Material abhängig. Schrauben Sie ein paar Testschrauben ein und wählen Sie die Moduseinstellung entsprechend. 䡬 Der Stark/Schwach- Wahlschalter kann erst nach dem Einsetzen der Batterie in den Schlagschrauber und dem ersten Drücken des Auslösers betätigt werden. Leuchtverhalten der Ladezustan d-Kontrollleuchte Akkuladezustand Die Akkuladung ist ausreichend. Die Akkuladung ist etwa auf die Hälfte abgesunken. Die Akkuladung ist beinahe erschöpft. Den Akku so schnell wie möglich aufladen. Tabelle 4 Schwach 1 Schwach 2 Mittel Stark Rotationsgesc- hwindigkeit 900 min

Verwendung Beispiele der Anzugmodus-Wahlfunktionseinstellungen „Feinarbeiten” Anziehen von Schrauben mit kleinem Durchmesser (M6 o. ä.) etc. „Arbeiten mit niedriger Belastung“ Anbringen von Gipskartonplatten (Auswahl nach der Härte des Grundmaterials) etc. „Arbeiten mit hoher Belastung“ Anziehen von langen Schrauben, Schwellenschrauben, Schraubenbolzen etc. 02Ger_WH14DBAL2_WE 7/10/12, 16:1522Deutsch

4. Arbeiten mit einem geeigneten Anzugsdrehmoment

Das oprimale Anzugsdrehmoment für Muttern und Schrauben ist abhängig von dem Material und der Größe der Muttern und Schrauben. Ein sehr großes Anzugsdrehmoment kann kleine Schraube verzerren oder brechen. Das Anzugsdrehmoment steigt proportional zur Betriebszeit an. Für das Anziehen von Schrauben ist auf korrekte Einstellung der Einstellscheibe und Betriebsdauer zu achten.

5. Halten des Werdzeugs

Den Schlagschrauber fest mit beiden Händen halten. Den Schrauber in einer Linie mit der Schraube halten. Es ist nicht erforderlich, den Schrauber sehr stark zu drucken. Den Schrauber nur mit dem Druck halten, der notwendig ist, um der Schlagkraft entgegenzuwirken.

6. Überprüfung des Anzugsdrehmoments

Die folgenden Faktoren tragen au einer Reduzierung des Anzugsdrehmoments bei. Daher zur Festellung des erforderlichen Drehmoments vor der eigentlichen Arbeit einige Schrauben mit einem Hand- Drehmomentschlüssel anzienen. Bei Faktoren, die das Anzugslrehmoment beeinflussen, wie unten angegeben vorgehen. (1) Spannung Wenn die Entladungsmarke erreicht ist, nimmt die Spannung ab und die Spanndrehkraft sinkt. (2) Betriebszeit Das Anzugsdrehmoment nimmt mit der Betriebszeit zu. Aber das Anzugsdrehmoment übersteigt einen bestimmten Wert nicht, auch wenn das Werkzeug eine lange Zeit angewendet wird. (3) Schraubendurchmesser Die Spanndrehkraft ändert sich je nach Durchmesser des Bolzens. Allgemein braucht ein Bolzen mit größerem Durchmesser eine höhere Spanndrehkraft. (4) Anzugsbedingungen Das Anzugsdrehmoment ist abhängig von dem Drehmomentverhältnis, der Klasse und der Länge der Schrauben, auch bei Schrauben mit Gewinde der gleichen Größe. Das Anzugsdrehmoment ist außerdem abhängig von der Metalloberfläche, durch die Schrauben angezogen werden. Wenn sich Bolzen und Mutter gleichzeitig drehen, liegt die Drehkraft äußerst niedrig. (5) Verwendung von zusätzlichen Teilen (WR14DBAL2 / WR18DBAL2) Das Anzugsdrehmoment ist ein wenig reduziert, wenn eine Verlängerungsstange, eine Universalverbindung oder eine lange Muffe verwendet wird. (6) Spiel der Muffe (WR14DBAL2 / WR18DBAL2) Eine abgenutzte oder verzogene Sechskantoder Vierkantmuffe läßt sich nicht fest an der Mutter oder dem Amboß anbringen, wodurch in Verlust an Anzugsdrehmoment entsteht. Die Verwendung einer Muffe, die nicht richtig auf die Schraube paßt, resultiert in einem Verlust an Anzugsdrehmoment. (7) Die Spanndrehkraft schwankt in Abhängigkeit zum Grad der Aufladung der Batterie.

WARTUNG UND INSPEKTION

1. Prüfen des Schraubstücks

(WH14DBAL2 / WH18DBAL2) Die Benutzung eines beschädigten Schraubstücks oder ein Schraubstück mit abgenutzter Spitze ist gefährlich, da es leicht aus den Schlitzen der Schraube rutscht. Daher sofort austauschen.

7. Anziehen und Lösen von Schrauben (WH14DBAL2 /

WH18DBAL2) Das der Schraube entsprechende Schraubstück aufsetzen, das Schraubstück in den Schlitzen der Schraube abgleichen, und anziehen. Den Schlag-Schrauber nur soweit drücken, daß das Schraubstück gut in den Schlitzen der Schraube sitzt. ACHTUNG: Ein zu langes Anschrauben mit dem Schlag-Schrauber zieht die Schraube zu stark an; die Schraube kann so schnell brechen. Sollte versucht werden, mit dem Schlag-Schrauber eine Schraube anzuziehen, wenn sich der Schlag- Schrauber in einem Winkel zur Schraube befindet, kann die Preßkraft des Geräts nicht voll zur Geltung kommen; außerdem kann der Schraubenkopf beschädigt werden. Anziehen, wenn sich der Schlag- Schrauber mit der Schraube auf einer Linie befindet.

8. Zum Anziehen bzw. Lockern von Schrauben

Zuerst muss zuerst ein zur Schraube bzw. Mutter passendes Sechskant-Bitfutter ausgewählt werden. Montieren Sie dann das Bohrfutter auf das Gesenk und greifen Sie dann die Mutter, die angezogen werden soll, mit dem Sechskant-Bitfutter. Halten Sie das Gerät senkrecht zur Schraube und drücken Sie den Schalter, um ein paar Sekunden auf die Mutter einzuwirken. Wenn die Mutter nur locker auf der Schraube sitzt, kann sich die Schraube mit der Mutter mit drehen, wodurch man irrtümlich glauben kann, sie sei ordnungsgemäß angezogen. Stoppen Sie in diesem Fall die Einwirkung auf die Mutter und halten Sie den Schraubenkopf mit einem Schraubenschlüssel fest, bevor Sie wieder auf die Mutter einwirken, oder ziehen Sie die Schraube und die Mutter zuerst von Hand an, um zu vermeiden, dass sie durchdrehen.

VORSICHTSMASSREGELN ZUR VERWENDUNG

1. Lassen Sie das Gerät nach fortlaufender Verwendung

ruhen Wenn fortlaufend Schrauben angezogen worden sind, so lassen Sie das Gerät beim Batteriewechsel etwa 15 Minuten ruhen. Wenn das Gerät direkt nach dem Batteriewechsel wieder verwendet wird, werden der Motor, der Schalter und andere Teile heiß und es kann zu Brandschäden kommen. HINWEIS: Berühren Sie die Metallteile nicht, da sie bei kontinuierlichem Betrieb ziemlich heiß werden.

2. Vorsichtsmaßregeln für den Geschwindigkeits- regler

Dieser Schalter hat eine eingebaute elektronische Schaltung, die die Drehgeschwindigkeit stufenlos variiert. Entsprechend können Teile der elektronischen Schaltung überhitzt und beschädigt werden, wenn der Drücker nuc leicht gezogen wird (niedrige Drehzahl) und der Motor gestoppt ist, während kontinuierlich Schrauben eingedreht werden.

3. Eine der Schraube angemessene Anzugszeit wählen

Das richtige Drehmoment für die jeweilige Schraube ist je nach Material und Größe der Schraube unterschiedlich. Besonders bei langer Anzugszeit bei Schrauben kleineren Typs als M8 besteht die Gefahr, daß die Schrauben brechen; darum immer vor der Arbeit sicherstellen, daß Anzugszeit und Anzugsdrehmoment richtig gewählt sind. 02Ger_WH14DBAL2_WE 7/10/12, 16:1523Deutsch

2. Inspektion der Muffe (WR14

Eine abgenutzte oder verzogene Sechskant-oder Vierkantmuffe läßt sich nicht fest an der Mutter oder dem Amboß anbringen, wodurch ein Verlust an Anzugsdrehmoment entsteht. Periodisch die Abnutzung der Muffe überprüfen und erforderlichenfalls durch eine neue ersetzen.

3. Inspektion der Befestigungsschrauben

Alle Befestigungsschrauben werden regelmäßig inspiziert und geprüft, daß sie richtig angezogen sind. Wenn sich eine der Schrauben lokkert, muß sie sofort wieder angezogen werden. Geschieht das nicht, kann das zu erhblicher Gefahr führen.

4. Wartung des Motors

Die Motorwicklung ist das „Herz“ des Elektrowerkzeugs. Daher ist besonders sorgfältig darauf zu achten, daß die Wicklung nicht beschädigt wird und/oder mit ÖI oder Wasser in Berührung kommt.

Wenn der Schlagschrauber schmutzig ist, ihn mit einem weichen und trockenen Tuch abwischen oder mit einem mit Seifenwasser benetzten Tuch. Kein Chlorlösungsmittel, Benzin oder Farblösungsmittel verwenden, da sie Kunststoffe aufweichen.

Den Schlagschrauber an einen Ort wegräumen wo die Temperatur unter 40°C ist und außer Reichweite der Kinder. HINWEIS: Vergewissern Sie sich, dass die Batterie nach einer längeren Lagerung (3 Monate oder mehr) voll aufgeladen ist. Eine Batterie mit geringerer Kapazität könnte sich nach längerer Lagerung eventuell nicht mehr aufladen lassen.

7. Liste der Wartungsteile

A: Punkt Nr. B: Code Nr. C: Verwendete Anzahl D: Bemerkungen ACHTUNG Reparatur, Modifikation und Inspektion von HiKOKI- Elektrowerkzeugen müssen durch ein autorisiertes HiKOKI-Kundendienstzentrum durchgeführt werden. Diese Teileliste ist hilfreich, wenn sie dem

utorisierten HiKOKI-Kundendienstzentrum zusammen mit dem Werkzeug für Reparatur oder Wartung ausgehändigt wird. Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden. MODIFIKATIONEN HiKOKI-Elektrowerkzeuge werden fortwährend verbessert und modifiziert, um die neuesten technischen Fortschritte einzubauen. Dementsprechend ist es möglich, daß einige Teile (z.B. Codenummern bzw. Entwurf) ohne vorherige Benachrichtigung geändert werden

Wichtiger Hinweis zu den Batterien für Akku- Geräte von HiKOKI Verwenden Sie immer unsere angegebenen Originalbatterien. Wir können die Sicherheit und die Leis tung unseres Akku-Gerätes nicht gewährleisten, wenn andere als die von uns angegebenen Batterien verwendet werden, oder wenn die Batterie zerlegt und verändert wird (etwa durch Zerlegen und Ersetzung von Zellen oder anderen innen gelegenen Teilen). GARANTIE Auf HiKOKI-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifischen Bedingungen. Dieses Garantie erstreckt sich nicht auf Gehäusedefekte und nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende der Bedienungsanleitung finden, an ein von HiKOKI autorisiertes Servicecenter. HINWEIS: Aufgrund des ständigen Forschungs und Entwicklungs- programms von HiKOKI sind Änderungen der hierin gemachten technischen Angaben vorbehalten. Information über Betriebslärm und Vibration Die gemessenen Werte wurden entsprechend EN60745 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen. Gemessener A-gewichteter Schallpegel: WH14DBAL2: 92 dB (A) WH18DBAL2: 91 dB (A) WR14DBAL2: 91 dB (A) WR18DBAL2: 91 dB (A) Gemessener A-gewichteter Schalldruck: WH14DBAL2: 73 dB (A) WH18DBAL2: 72 dB (A) WR14DBAL2: 72 dB (A) WR18DBAL2: 72 dB (A) Messunsicherheit KpA: 3 dB (A) Bei der Arbeit immer einen Gehörschutz tragen. Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt gemäß EN60745. Bei Befestigung der Halterung die Maximalkapazität des Werkzeugs beachten: Vibrationsemissionswert

Messunsicherheit K = 1,5 m/s

Die angegebenen Gesamtvibrationswerte wurden entsprechend einem standardisierten Testverfahren gemessen und können dazu verwendet werden, Werkzeuge miteinander zu vergleichen. Außerdem können sie zur vorbereitenden Expositionseinschätzung verwendet werden. WARNUNG 䡬 Der Vibrationsemissionswert während der tatsächlichen Benutzung des Elektrowerkzeugs kann von dem deklarierten Gesamtwert abweichen, abhängig davon, wie das Werkzeug verwendet wird. 䡬 Legen Sie Sicherheitsmaßnahmen zum Schutz des Bedieners fest, die auf einer Expositionseinschätzung unter den tatsächlichen Benutzungsbedingungen beruhen (unter Berücksichtigung aller Bereiche des Betriebszyklus, darunter neben der Triggerzeit auch die Zeiten, in denen das Werkzeug ausgeschaltet ist oder im Leerlaufbetrieb läuft). 02Ger_WH14DBAL2_WE 7/10/12, 16:1524Français

EG-KONFORMITÄTSERKLÄRUNG
