GEBRUIKSAANWIJZING CA-904W Clean Air Optima

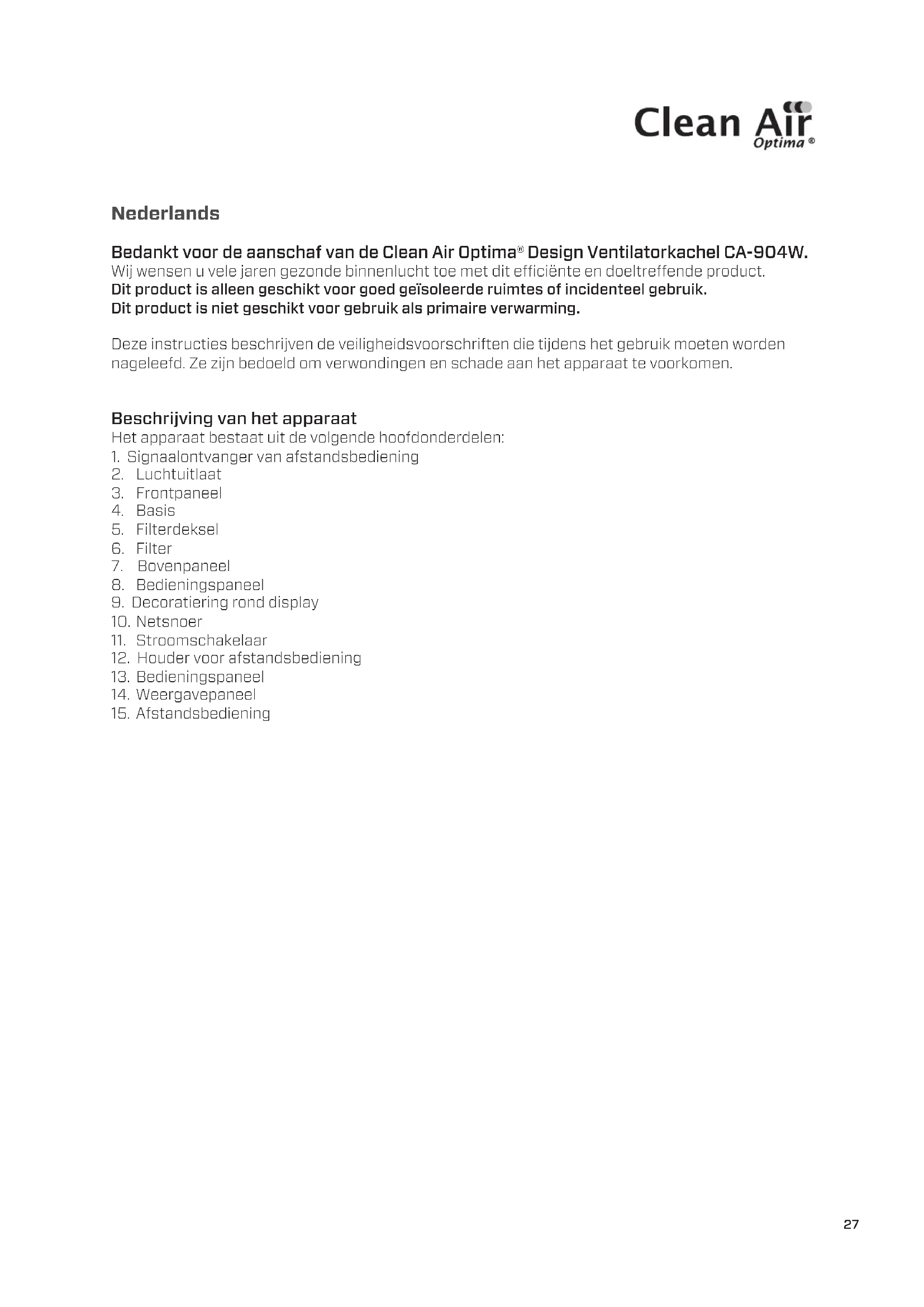

Clean Air Optima International B.V. | David Ricardostraat 9-7 / 9-9 | 7559 SH Hengelo (ov) Niederlande | Telefon: +31 (0) 74 - 2670145 Clean Air Optima Germany GmbH | Enschedestraße 14 | 48529 Nordhorn | Deutschland Telefon: [phone] E-Mail: [e-mail] Internet: www.cleanairoptima.com27 Nederlands Bedankt voor de aanschaf van de Clean Air Optima® Design Ventilatorkachel CA-904W. Wij wensen u vele jaren gezonde binnenlucht toe met dit eciënte en doeltreende product. Dit product is alleen geschikt voor goed geïsoleerde ruimtes of incidenteel gebruik. Dit product is niet geschikt voor gebruik als primaire verwarming. Deze instructies beschrijven de veiligheidsvoorschriften die tijdens het gebruik moeten worden nageleefd. Ze zijn bedoeld om verwondingen en schade aan het apparaat te voorkomen. Beschrijving van het apparaat Het apparaat bestaat uit de volgende hoofdonderdelen:

12. Houder voor afstandsbediening

Veiligheidswaarschuwingen Dit apparaat mag alleen worden gebruikt in overeenstemming met deze veiligheidsinstructies. Neem volgende stappen om het risico op verwondingen door bijvoorbeeld elektrische schokken of brand tot een minimum te beperken.

1. Alleen voor gebruik binnenshuis. Niet buiten gebruiken of opslaan.

2. Het apparaat is niet bedoeld voor gebruik door kinderen of personen met verminderde

lichamelijke, zintuiglijke of verstandelijke vermogens, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid.

3. Kinderen moeten uit de buurt worden gehouden, tenzij ze onder voortdurend toezicht staan.

4. OPGELET — Sommige onderdelen van dit product kunnen zeer heet worden

en brandwonden veroorzaken. Let vooral op wanneer er kinderen en kwetsbare personen in de buurt zijn.

Waarschuwing: om oververhitting te voorkomen, mag de ventilatorkachel niet worden afgedekt.

6. De ventilatorkachel mag niet direct onder een stopcontact worden geplaatst.

7. Gebruik het apparaat niet als er zichtbare schade is aan het netsnoer of het apparaat zelf.

Repareer een beschadigd apparaat niet zelf. Trek nooit aan het snoer van het apparaat. Als het netsnoer beschadigd is, moet het worden vervangen door erkend servicepersoneel om elektrische schokken of brand te voorkomen.

8. Herstellingen mogen alleen worden uitgevoerd door erkend servicepersoneel. Probeer het

apparaat niet zelf te repareren, om elektrische schokken of brand te voorkomen.

9. Verwijder de stekker altijd uit het stopcontact wanneer het apparaat niet wordt gebruikt

of wanneer u interne of externe onderdelen van het apparaat reinigt.

10. Gebruik alleen de meegeleverde netsnoeren.

11. Zet het apparaat op een stabiele, horizontale plaats neer om dit veilig te gebruiken.

Verplaats het apparaat niet tijdens het gebruik.

12. Gebruik het apparaat niet op plaatsen waar ontvlambare vloeistoen of gassen worden

bewaard, in de buurt van warmtebronnen of op bijzonder vochtige plaatsen zoals de badkamer, douche of het zwembad.

13. Breng geen vreemde voorwerpen aan in het apparaat om storingen te voorkomen.

14. Dek de luchtinlaat- en luchtuitlaatroosters nooit af.

15. Demonteer of vervang nooit de binnenste delen van het apparaat.

16. Raak het luchtinlaat- en uitlaatrooster niet aan terwijl het apparaat ingeschakeld is en steek

geen voorwerpen in de luchtinlaat- en uitlaatrooster om schade aan het apparaat te voorkomen.

17. Leg geen zware voorwerpen op het apparaat.

18. Zet het apparaat niet in direct zonlicht om te voorkomen dat het apparaat verkleurt.

19. Dompel het apparaat nooit onder in water of andere vloeistoen.

20. Raak het netsnoer niet met natte handen aan.

21. Richt de luchtuitlaat niet langdurig rechtstreeks op een baby.

22. Zet het apparaat niet in de buurt van muren, gordijnen of andere brandbare materialen.

Dit kan brand veroorzaken.

23. Trek onmiddellijk de stekker van het apparaat uit het stopcontact wanneer er een

ongebruikelijke geur of een ongewoon geluid uit het apparaat komt.

24. Gebruik deze ventilatorkachel niet wanneer deze omgevallen is.29

25. Gebruik deze ventilatorkachel niet wanneer er zichtbare schade aan het apparaat te zien is.

26. Zet deze ventilatorkachel op een horizontale en stabiele ondergrond of bevestig hem aan

de muur, indien van toepassing.

27. WAARSCHUWING: Gebruik deze ventilatorkachel niet in kleine ruimtes waar zich personen

bevinden die niet in staat zijn de ruimte alleen te verlaten, tenzij er voortdurend toezicht is.

28. Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte

lichamelijke, zintuiglijke of verstandelijke vermogens of een gebrek aan ervaring en kennis indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruik van het apparaat en de gevaren ervan begrijpen. Kinderen mogen niet met het apparaat spelen.

29. Reinigings- en gebruikersonderhoud mag niet worden uitgevoerd door kinderen zonder toezicht.

30. Kinderen jonger dan 3 jaar moeten uit de buurt worden gehouden, tenzij ze onder voortdurend

31. Kinderen tussen 3 en 8 jaar oud mogen het apparaat alleen in- en uitschakelen als het

in de normale functiestand geplaatst of geïnstalleerd is en zij onder toezicht staan of instructie hebben gekregen over het veilig gebruik van het apparaat en de gevaren ervan begrijpen. Kinderen tussen 3 en 8 jaar oud mogen het apparaat niet aansluiten, instellen en reinigen en mogen geen gebruikersonderhoud uitvoeren.

32. WAARSCHUWING: Houd textiel, gordijnen of ander brandbaar materiaal op minstens 1 m

afstand van de luchtuitlaat om het risico op brand te beperken.

33. Gebruik, onderhoud en reinig het apparaat zoals beschreven in deze handleiding.30

Producteigenschappen - Uitgerust met een PTC keramisch verwarmingselement: dit zorgt ervoor dat de luchtstroom automatisch aan de kamertemperatuur wordt aangepast. - Instelbare luchtstroom en temperatuur: Luchtstroom: laag - hoog Temperatuur: koel - warm - Timerfunctie (1-12 u) - Digitale thermostaat van 15 °C tot 35 °C - Uitgerust met een kruisstroomventilator voor een geruisloze werking - Kantelbeveiliging, dubbele beveiliging tegen oververhitting - Met infrarood-afstandsbediening over lange afstand - Grote draaicirkel - Automatische luchttoevoer, zachte bries, gelijkmatige verwarming. Installatie- en bedieningsinstructie De verpakking bevat: Hoofdapparaat (de basis kan niet worden verwijderd), afstandsbediening en gebruiksaanwijzing. Montage van het apparaat

1. Haal het apparaat uit de verpakking.

2. Zet het apparaat voorzichtig rechtop op een stabiele ondergrond.

3. Het apparaat moet minstens 30 cm van muren en meubilair verwijderd zijn.

Functie van de toetsen

1. Steek de stekker van het apparaat in het stopcontact: u hoort een akoestisch geluid en het

aan/uit-symbool licht op.

2. In stand-bymodus. Alleen het

pictogram licht op. Druk op de toets. Het apparaat begint te werken. Druk hier nogmaals op om het apparaat uit te schakelen. De standaardinstellingen na het inschakelen: a) PTC: Laag verwarmingsvermogen. Het pictogram licht op. b) Draaifunctie: De draaifunctie staat uit. Het pictogram is uit. c) Timer: 0 u. (= er is geen timer ingesteld). Het ‘ ’ pictogram is uit. d) Het led-display van de kamertemperatuur ‘ ’ licht op. e) De ventilator wordt ingeschakeld. f) Temperatuurinstelling: standaard ingesteld op 25 °C31

3. Druk, zodra het apparaat ingeschakeld is, op de toets om de PTC van laag naar hoog

verwarmingsvermogen te veranderen. Door nogmaals op de toets te drukken, schakelt de PTC weer over op een laag verwarmingsvermogen. a) Bij een laag verwarmingsvermogen: het pictogram voor laag verwarmingsvermogen licht op (het pictogram voor hoog verwarmingsvermogen is uit). b) Bij een hoog verwarmingsvermogen: het pictogram voor hoog verwarmingsvermogen licht op. (hoge verwarming begint na 10 seconden).

4. Druk, zodra het apparaat ingeschakeld is, op de toets om van laag naar hoog

ventilatorvermogen te veranderen. Door nogmaals op de toets te drukken, schakelt de ventilator weer over op laag vermogen. a) Bij een lage ventilatorsnelheid: het pictogram voor laag ventilatorvermogen licht op. b) Bij een hoge ventilatorsnelheid: het pictogram voor hoog ventilatorvermogen licht op.

Zodra het apparaat ingeschakeld is, kunt u op de toets drukken om dit al dan niet te laten draaien. a) Druk op de draaitoets: het apparaat draait heen en weer (oscilleert). Het pictogram licht op. b) Druk nogmaals op de draaitoets: het apparaat stopt met heen en weer draaien. Het pictogram is uit. Opmerking: In de ‘warme luchtstroom’-modus stopt de PTC met werken wanneer de kamertemperatuur hoger is dan de ingestelde temperatuur. De ventilator stopt na 10 seconden met werken. Gedurende die tijd is de draaifunctie niet beschikbaar.

6. Druk, zodra het apparaat ingeschakeld is, op de

toets om de timer in te stellen. a) Ga naar de timerinstellingsmodus en druk op de toets. Het led-pictogram voor tijd licht op en knippert om de 0,5 seconden. Druk in dit tijdsbestek op de of de toets om de timer in te stellen (0-12 uur). Bij elke druk op de toets wordt 1 uur aan de tijd toegevoegd. Door de of toetsen ingedrukt te houden, kan de tijd sneller worden ingesteld. b) Als er binnen 5 seconden geen toetsen worden ingedrukt (behalve voor en ), geeft de led-indicator de kamertemperatuur aan. c) Druk op de timertoets om de ingestelde tijd te zien. Als de waarde een getal aangeeft, met uitzondering van 0, begint de timer te timen (wordt niet getoond). Zodra de timer de waarde 0 bereikt, schakelt het apparaat onmiddellijk uit. d) Als in de timerinstelling de waarde 0 wordt getoond, betekent dit dat er geen tijd is ingesteld. Het pictogram voor tijd is uit en het led-display geeft de huidige kamertemperatuur weer.32

7. a) Druk op de toets om de temperatuur te veranderen door op de of toetsen

te drukken. Het temperatuurbereik ligt tussen 15 °C en 35 °C. De temperatuur verandert met 1 °C bij elke druk op de toets. b) Door nogmaals op de toets te drukken of als er binnen 5 seconden geen toets wordt ingedrukt, wordt onmiddellijk overgegaan op de door u ingestelde temperatuur. c) Als er binnen 5 seconden geen toetsen worden ingedrukt (behalve voor of ), geeft de led-indicator de kamertemperatuur aan. Bij een temperatuur van ≤-10 °C geeft het display ‘LO’ aan. Bij een temperatuur van >40 °C geeft het display ‘HI’ aan. d) Na het inschakelen van het apparaat begint dit binnen 10 seconden met het meten van de temperatuur. Zodra de omgevingstemperatuur hoger is dan de ingestelde temperatuur wordt de PTC-verwarmingsfunctie uitgeschakeld. Het lampje voor laag/ hoog verwarmingsvermogen gaat uit en de ventilator wordt na 10 seconden uitgeschakeld. De draaifunctie stopt ook, als u deze al eerder hebt ingesteld. Alle andere pictogrammen veranderen niet. Zodra de omgevingstemperatuur 1°C onder de ingestelde temperatuur zakt, schakelt de verwarmingsfunctie weer in, net als de ventilator en de draaifunctie (indien eerder ingesteld). De andere pictogrammen zijn aan. e) Als zowel de timer als de kamertemperatuur ingesteld zijn, worden de waarden afwisselend op het display weergegeven (met tussenperioden van 30 seconden).

8. Geheugen laatste instelling: bij het inschakelen van het apparaat worden de laatste instellingen

9. Nadat het apparaat 1 minuut heeft gewerkt, dimt de displayverlichting van de toetsen.

10. NTC-beveiligingsfunctie tegen oververhitting:

Bij temperaturen boven 55 °C schakelt het apparaat zichzelf uit. Zodra de omgevings- temperatuur onder 45 °C zakt, kan het apparaat weer handmatig worden ingeschakeld. Zodra de temperatuur weer boven de 45 °C stijgt, gaat het apparaat weer uit. Na 12 uur gebruik zonder wijziging in de instellingen schakelt het apparaat zichzelf uit. Reiniging & onderhoud Haal vóór elk onderhoud de stekker van de ventilatorkachel uit het stopcontact en zorg ervoor dat de ventilatorkachel is afgekoeld. Indien nodig kunt u een zachte doek met een neutraal reinigingsmiddel opgelost in warm water (minder dan 50 °C) gebruiken om de buitenkant van de ventilator te reinigen. Droog zorgvuldig af. Gebruik geen agressieve reinigingsmiddelen om het oppervlak van de ventilatorkachel te reinigen. Zo voorkomt u schade aan het apparaat. Bewaar de ventilatorkachel op een droge en geventileerde plaats.33 Afstandsbediening

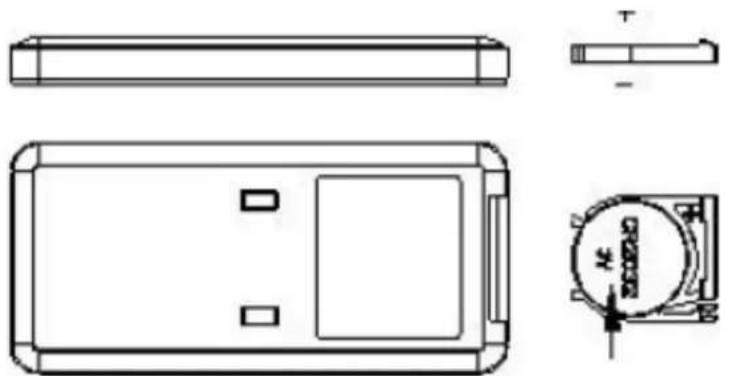

1. Open het batterijklepje aan de achterkant van de afstandsbediening om de batterij te plaatsen.

2. Om de batterij te plaatsen: aan de onderkant van de afstandsbediening bevindt zich een

"beveiligingslipje" dat u eerst naar rechts moet schuiven. Trek vervolgens de batterijhouder eruit. (zie afbeelding 2). Plaats de batterij met de juiste polariteit. (zie afbeelding 3).

3. Duw het batterijklepje terug in de afstandsbediening.

Afstandsbediening Batterijklepje

(Afbeelding 1) (Afbeelding 2)

Geluidsniveau Stille ventilator < 35 dB(A) Laag Afmetingen 688 x 210 x 210 mm Gewicht 4,56 kg Kleur Zwart Gedragen norm EN/IEC 60035-1, EN/IEC60335-2-30, EN/IEC60335-2-80 Voldoet aan de EU-regelgeving CE / WEEE / RoHS Vraag uw verkoper of uw gemeente om actuele informatie over de verwijdering van de verpakking en van het apparaat.35 Informatievereiste voor elektrische toestellen voor lokale ruimteverwarming Model-id: CA-904W Artikel Symbool Waarde Eenheid Artikel Eenheid Warmteafgife Type warmte-invoer, alleen voor elek- trische opslagtoestellen voor lokale ruim- teverwarming (selecteer er een) Nominale warmteafgifte Pnom 2.0 kW Handmatige regeling van de warmtelading, met geïntegreerde thermostaat Nee Minimale warmteafgifte (indicatief) Pmin 1.0 kW Handmatige warmteladingregel- ing met kamer- en/of buitentem- peratuurfeedback Nee Maximale con- tinue warmteaf- gifte Pmax,c 2.0 kW Elektronische regeling van de warmtelading met feedback van de kamer- en/of buitentemperat- uur Nee Aanvullend elektricitits- verbruik --- --- --- Ventilator ondersteunende warm- teafgifte Nee Bij nominale warmteafgifte elmax N.V.T. kW Type warmteafgife/ kamertemperatuur- regeling (selecteer er een) Bij minimale warmteafgifte elmin N.V.T. kW Eentraps warmteafgifte en geen kamertemperatuurregeling Nee In de Standby- modus elSB 0.000 kW Twee of meer handmatige fasen, geen kamertemperatuurregeling Nee Met mechanische thermostaat kamertemperatuurregeling Nee Met elektronische kamertem- peratuurregeling

1. Gelieve dit garantiecertificaat volledig in te vullen. Verzend het met de factuur en het apparaat,

voldoende gefrankeerd en in de originele verpakkingsdoos, naar uw verkoper. Zorg dat u ook de retourzending van het pakket voldoende frankeert.

2. Gelieve een korte beschrijving bij te voegen van de schade, fout of storing en de omstandigheden

waarin de problemen zich voordeden. De Clean Air Optima® Design Ventilatorkachel CA-904W ondergaat strenge testprocedures voordat het apparaat de fabriek verlaat. Indien het product binnen de 2 jaar na aankoopdatum wegens fabricagefouten niet volgens de specificaties functioneert, heeft de koper recht op gratis herstelling of vervanging van onderdelen op voorlegging van deze garantie (op voorwaarde dat de storing of beschadiging van het apparaat en/of onderdelen onder normale bedrijfsomstandigheden heeft plaatsgevonden). Wat wordt gedekt: Alle onderdelen met materiaal- of fabricagefouten. Hoe lang: gedurende twee jaar vanaf de aankoopdatum. Wat zullen we doen: Defecte onderdelen repareren of vervangen. Overige voorwaarden De bepalingen van deze garantie vervangen elke andere schriftelijke of mondelinge, uitdrukkelijke of impliciete garantie, met inbegrip van elke garantie van verkoopbaarheid of geschiktheid voor een bepaald doel. De maximale aansprakelijkheid van de fabrikant bedraagt niet meer dan de aankoopprijs die u daadwerkelijk voor het product heeft betaald. De fabrikant is in geen geval aansprakelijk voor bijzondere schade, incidentele schade, gevolgschade of indirecte schade. Deze garantie dekt geen defecten die het gevolg zijn van onjuist of onredelijk gebruik of onderhoud, foutieve montage, ongeval, natuurrampen, onjuiste verpakking of ongeoorloofde manipulatie, veranderingen of wijzigingen zoals uitsluitend door ons bepaald. Deze garantie vervalt als het etiket met het serienummer is verwijderd of beschadigd.37 Bedankt om dit te lezen!

Ga voor veelgestelde vragen over de CA-904W naar: www.cleanairoptima.com en zoek naar de CA-904W.
