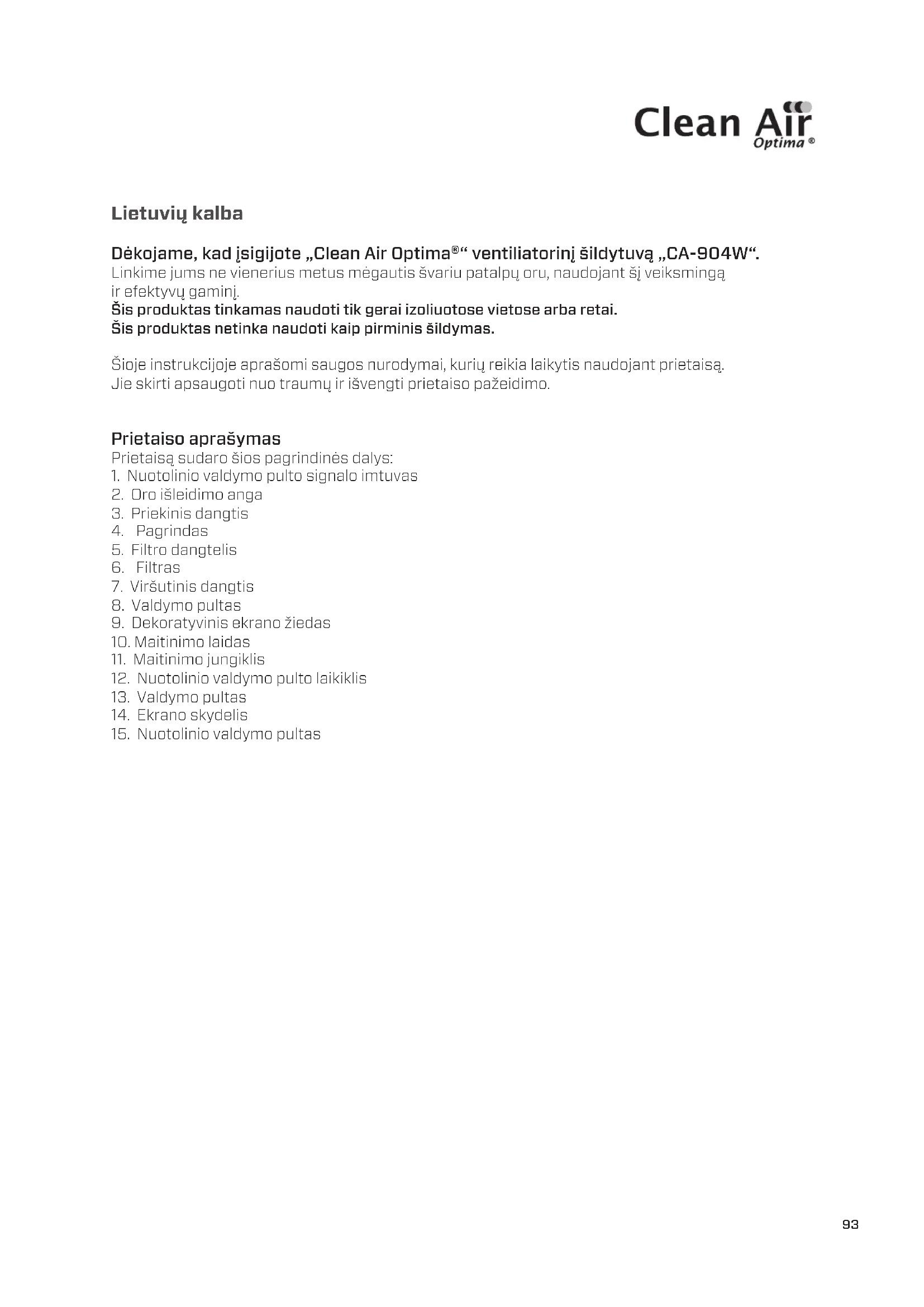

NAUDOJIMO INSTRUKCIJA CA-904W Clean Air Optima

Dékojame, kad jsigijote „Clean Air Optima®“ ventilatorinį šildytuvą „CA-904W“.

Linkime jums ne vienerius metus mégautis švariu patalpų oru, naudojant šį veiksmingą ir efektyvų gaminį.

Šis produktas tinkamas naudoti tik gerai izoliuotose vietose arba retai.

Šis produktas netinka naudoti kaip pirminis šildymas.

Šioje instrukcijoje aprašomi saugos nurodymai, kurių reikia laikytis naudojant prietaisą. Jie skirti apsaugoti nuo traumų ir išvengti prietaiso pažeidimo.

Prietaiso aprašymas

Prietaisą sudaro šios pagrindinės dalys:

1. Nuotolinio valdymo pulto signalo imtuvas

2. Oro išleidimo anga

3. Priekinis dangtis

4. Pagrindas

5. Filtro dangtelis

6. Filtras

7. Viršutinis dangtis

8. Valdymo pultas

9. Dekoratyvinis ekrano žiedas

10. Maitinimo laidas

11. Maitinimo jungiklis

12. Nuotolinio valdymo pulto laikiklis

13. Valdymo pultas

14. Ekrano skydelis

15. Nuotolinio valdymo pultas

Clean Air Optima®

Saugos įspėjimai

Šj prietaisą galima naudoti tik laikantis šių saugos instrukciju. Imkitės toliau nurodytu priemoniu, kad sumažintumėte traumų riziką, pavyzdžiui, dėl elektros smūgio ar gaisro.

1. Naudokite prietaisą tik patalpose. Nenaudokite ir nelaikykite prietaiso lauke.

2. Prietaisas neskirtas vaikams ar asmenims, kurių fiziniai, jutiminiai ar protiniai gebėjimai yra riboti, nebent juos prižiūri už jų saugą atsakingas asmuo.

3. Prietaisas turi būti nepasiekiamas vaikams, nebent jie nuolat prižiūrimi.

4. DÉMESIO - kai kurios šio gaminio dalys gali itin stipriai jkaisti ir nudeginti.

Reikia būti išskirtinai atidiems, jei šalia yra vaikų ar pažeidžiamų žmonių.

Įspėjimas: kad išvengtumėte perkaitimo, neuždenkite šildytuvo.

1. Šildytuvo negalima statyti tiesiai po maitinimo lizdu.

2. Nenaudokite prietaiso, jei elektros laidas arba pats prietaisas yra pastebimai apgadinti. Jei prietaisas sugadintas, netaisykite jo patys. Prietaiso netraukite už laido. Apgadintą maitinimo laidą turi pakeisti įgaliotas techninės priežiūros darbuotojas, kad būtų išvengta elektros smūgio ar gaisro.

3. Remontą gali atlikti tik jgaliotas techninės priežiūros darbuotojas. Siekdami išvengti elektros smūgio ar gaisro, nebandykite taisyti prietaiso patys.

4. Kai prietaiso nenaudojate arba valote jo vidines ar išorines dalis, būtinai išjunkite iš maitinimo lizdo.

5. Naudokite tik rinkinyje esančius maitinimo laidus.

6. Norėdami saugiai naudoti prietaisą, padėkite jį stabiliai horizontalioje padėtyje. Nejudinkite naudojamo prietaiso.

7. Nenaudokite prietaiso patalpose, kuriose laikomi degūs skysčiai ar dujos, arti šilumos šaltinių arba itin drėgnose patalpose, pavyzdžiui, vonioje, duše ar baseine.

8. Siekdami išvengti gedimo, niekada j prietaisą nedėkite pašalinių objektų.

9. Niekada neuždenkite oro jleidimo angos ir oro išleidimo angos grotelių.

10. Niekada neišmontuokite ir nekeiskite prietaiso vidinių dalių.

11. Kad išvengtumėte sužalojimų ir nepakenktumėte šildytuvui, prietaisui veikiant nelieskite oro įleidimo angos bei išleidimo angos grotelių, o į oro išleidimo angą nekiškite rankenos ir jokių kitų objektų.

12. Ant prietaiso nedėkite sunkių daiktu.

13. Siekdama išvengti prietaiso spalvos blukimo, nelaikykite jo tiesiogineje saulės šviesoje.

14. Niekada nenardinkite prietaiso j vandenj ar j kitus skysčius.

15. Nelieskite maitinimo laido šlapiomis rankomis.

16. Ilgam laikui nenukreipkite oro išleidimo angos tiesiai j kūdiki.

17. Prietaiso nestatykite arti sienų, užuolaidų ir kitų degių medžiagų, kad išvengtumėte gaisro pavojaus.

18. Jei iš prietaiso sklinda nejprastas kvapas ar girdisi nejprastas garsas, nedelsdami atjunkite prietaisą nuo elektros tinklo.

19. Šildytuvo nenaudokite, jei jis buvo numestas.

20. Nenaudokite, jei yra regimu šildytuvo pažeidimo ženklu.

21. Šildytuvą naudokite pastatytą ant horizontalaus ir stabilaus paviršiaus arba pritvirtinkite prie sienos pagal instrukcijas.

22. ISPÉJIMAS: šio šildytuvo nenaudokite mažose patalpose be nuolatinės priežiūros, jei jose yra žmonių, kurie patys negalėtų pasišalinti iš kambario.

23. Vyresni nei 8 metų vaikai ir asmenys, kurių fiziniai, jutiminiai ar protiniai gebėjimai yra riboti, taip pat asmenys, neturintys pakankamai patirties ar žinių, prietaisu gali naudotis, jei yra prižiūrimi arba išmokyti, kaip saugiai naudotis prietaisu, ir supranta esamus pavojus. Vaikams negalima žaisti su prietaisu.

24. Neprižiūrimi vaikai neturėtų atlikti valymo ir priežiūros darbų.

25. P prietaisas turi būti nepasiekiamas jaunesniems nei 3 metų vaikams, nebent jie nuolat prižiūrimi.

26. Vaikams nuo 3 iki 8 metų amžiaus galima prietaisą jjungti ar išjungti tik jei jis pastatytas ar sumontuotas normalioje darbinėje padėtyje, o vaikai prižiūrimi arba apmokyti naudotis prietaisu saugiai bei suvokia galimus pavojus. Vaikams nuo 3 iki 8 metų negalima prietaiso jungti į maitinimo lizdą, reguliuoti, valyti jo ar vykdyti priežiūros darbus.

27. JSPÈJIMAS: Kad sumažintumète gaisro pavojų, tekstilės medžiagas, užuolaidas ar bet kokias kitas degias medžiagas laikykite mažiausiai 1 m atstumu nuo oro išleidimo angos.

28. Prietaisą naudokite, prižiūrėkite ir valykite pagal šio vadovo nurodymus.

Clean Air Optima®

Gaminio savybès

• Turi PTC keraminj šildytuvą, užtikrinanti, kad oro srautas automatiškai pritaikomas prie patalpos temperatūros.
• Reguliuojamas oro srautas ir temperatūra:
  Oro srautas: silpnas-stiprus
  Temperatūra: vėsu-šilta
• Laikmačio funkcija (1–12 val.)
• Skaitmeninis temperatūros valdymas nuo 15 °C iki 35 °C
• Su skersinio srauto ventiliatoriumi, kad veikty tyliai
• Apsauginis mechanizmas nuvirtimo atveju, dviguba apsauga nuo perkaitimo
• Infraraudonuju spindulių didelio atstumo nuotolinio valdymo pultas
• Plataus kampo sukimosi funkcija
• Automatinis oro tiekimas, švelnus vėjelis, sklandus šildymas.

Irengimo ir naudojimo instrukcijos

Pakuotėje yra: pagrindinė prietaiso dalis (pagrindas nenuimamas), nuotolinio valdymo pultas ir naudojimo instrukcija.

Prietaiso surinkimas

1. Išimkite prietaisą iš pakuotės.
2. Atsargiai vertikaliai pastatykite prietaisą ant stabilaus paviršiaus.
3. Prietaisą reikia statyti mažiausiai 30 cm atstumu nuo sienų ir baldų.

Mygtukų funkcijos

1. Ijunkite prietaisą j maitinimo lizdą: pasigirs garsinis signalas ir jsižiebs maitinimo piktograma
2. Veikiant budėjimo režimu, šviečia tik piktograma . Paspaudus mygtuką prietaisas pradeda veikti. Dar kartą paspaudus mygtuką, prietaisas išsijungia.

Numatytasis veikimas jjungus prietaisą:

a) PTC: maža šildymo galia, jsižiebia piktograma
b) Sukimasis: sukimosi funkcija išjungta, piktograma 🙏 nešviečia.
c) Laikmatis: O h (= laikmatis nenustatytas), piktograma „h“ nešviečia.

d) Kambario temperatūros LED ekranas „ “ pradeda šviesti.

e) Ventiliatorius jjungiamas.

f) Temperatūros nustatymas: nustatyta numatytoji temperatūra yra 25 °C

1. Darbui tinkamose sąlygose paspauskite mygtuką, jei norite perjungti PTC iš silpno j stipru šildymą. Paspaudus mygtuką dar kartą PTC perjungiamas atgal j silpno šildymo režimą.

a) Veikiant maža šildymo galia: įsižiebia mažos šildymo galios piktograma- (didelės šildymo galios piktograma - nešviečia).

b) Veikiant didele šildymo galia: jsižiebia didelės šildymo galios piktograma pradedama po 10 sekundžių). (stipriai šildyti

1. Darbui tinkamose sąlygose paspauskite mygtuką, jei norite perjungti ventilatorių iš silpno į stipru vėdinimą. Paspaudus mygtuką dar kartą ventilatorius perjungiamas atgal į silpno vėdinimo režimą.

a) Veikiant mažu ventiliatoriaus greičiu: jsižiebia mažo ventiliatoriaus galingumo piktograma

b) Veikiant dideliu ventiliatoriaus greičiu: jsižiebia didelio ventiliatoriaus galingumo piktograma

1. Veikiant darbiniu režimu, galite paspausti mygtuką ⚙, kad prietaisas pradėtu arba nustotų suktis.

a) Paspauskite sukimosi mygtuką: prietaisas suksis, jsižiebs piktograma

b) Paspauskite sukimosi mygtuką dar kartą: prietaisas nestos suktis, piktograma ⚪ użges.

Pastaba:

šilto oro srauto režimu veikiantis PTC išsijungia, jei patalpos temperatūra viršija nustatytąją. Ventiliatorius nustoja veikti po 10 sekundžių. Per tą laiką sukimosi funkcija neveikia.

1. Darbui tinkamose sąlygose paspauskite mygtuka ir nustatykite laikmatj.

a) Nueikite j laikmačio nustatymo režimą, spustelėkite mygtuką. Jsiziebs LED laiko piktograma

ir pradės mirksėti 0,5 sekundės intervalu. Per tą laiką paspausdami mygtuką arba nustatysite laikmatį (0-12 valandų). Kiekvienas mygtuko paspaudimas prideda 1 valanda.

Laikant nuspaudus mygtuką arba galima greičiau nustatyti laiką.

b) Jei per 5 sekundes nepaspaudžiami jokie mygtukai (išskyrus ir ), LED indikatorius pradeda rodyti patalpos temperatūrą.

c) Nustatytą laiką galite pamatyti paspaudę laikmačio mygtuką. Jei rodoma bet kokia skaitinė reikšmė išskyrus -0-, laikmatis pradės skaičiuoti laiką (nerodoma) pasiekęs reikšmę -0-, po to prietaisas iškart išsijungs.

d) Jei laiko parametrui rodoma reikšmė yra -O-, tai reiškia, kad laikas nenustatytas. Laiko piktograma nešvies, o LED ekrane bus rodoma dabartinė patalpos temperatūra.

Clean Air Optima®

1. a) Paspauskite mygtuka ir galėsite keisti temperatūrą spaudinėdami mygtukus ir. Temperatūros intervalas yra nuo 15 °C iki 35 °C, kiekvienas mygtuko paspaudimas keičia temperatūrą 1 °C.
   b) Dar kartą paspaudus mygtuką arba jei per 5 sekundes nepaspaudžiamas joks mygtukas, išsyk įsigalios jūsų nustatyta temperatūra.
   c) Jei per 5 sekundes nepaspaudžiami jokie mygtukai (išskyrus arba), LED indikatorius pradeda rodyti patalpos temperatūra. Kai temperatūra yra ≤-10 °C, ekrane rodoma „LO“ (žema); kai temperatūra siekia >40°C, ekrane rodoma „HI“ (aukšta).
   d) Jjungus prietaisą, per 10 sekundžių jis pradeda matuoti temperatūrą. Jei aplinkos temperatūra aukštesnė nei nustatytoji, PTC šildymo funkcija išjungiama, užgęsta silpno / stipraus šildymo švieselė, o po 10 sekundžių išjungiamas ventiliatorius. Taip pat išjungiama sukimosi funkcija (jei buvo jjungta). Visos kitos piktogramos nepakinta. Jei aplinkos temperatūra pasidaro daugiau nei 1 °C žemesnė nei nustatytoji, šildymo funkcija vėl jjungiama, taip pat jjungiamos ventiliatoriaus ir sukimosi funkcijos (jei buvo nustatytos). Kitos piktogramos šviečia.
   e) Jei nustatyta ir laikmatis, ir patalpos temperatūra, šios reikšmės ekrane rodomos pakaitomis (30 sekundžių intervalais).
2. Jsimenami paskutiniai nustatymai: jjungus prietaisą suaktyvinami paskutiniai nustatymai.
3. Prietaisui veikus 1 minutę, prigesinamas ekrano mygtukų apšvietimas.
4. NTC apsaugos nuo perkaitimo funkcija: Aukštesnėje nei 55 °C temperatūroje prietaisas išsijungia. Jei aplinkos temperatūra nukrenta žemiau 45 °C, prietaisą vėl galima jjungti rankiniu būdu. Temperatūrai dar kartą pakilus virš 45 °C, prietaisas vėl automatiškai išsijungia. Prietaisas išsijungia, jei 12 valandų veikia be nustatymų pakeitimų.

Valymas ir priežiūros darbai

Prieš vykdydami priežiūros darbus atjunkite šildytuvą nuo maitinimo ir įsitikinkite, kad šildytuvas ataušo.

Norédami nuvalyti išorinę ventiliatoriaus puse, naudokite minkstą šluostę, sudrékinta šiltu vandeniu (mažiau nei 50 °C temperatūros). Atsargiai nusausinkite.

Kad nesugadintumete šildytuvo, jo paviršiui valyti nenaudokite agresyvių valymo priemonių.

Šildytuvą saugokite padėję sausoje ir vėdinamoje vietoje.

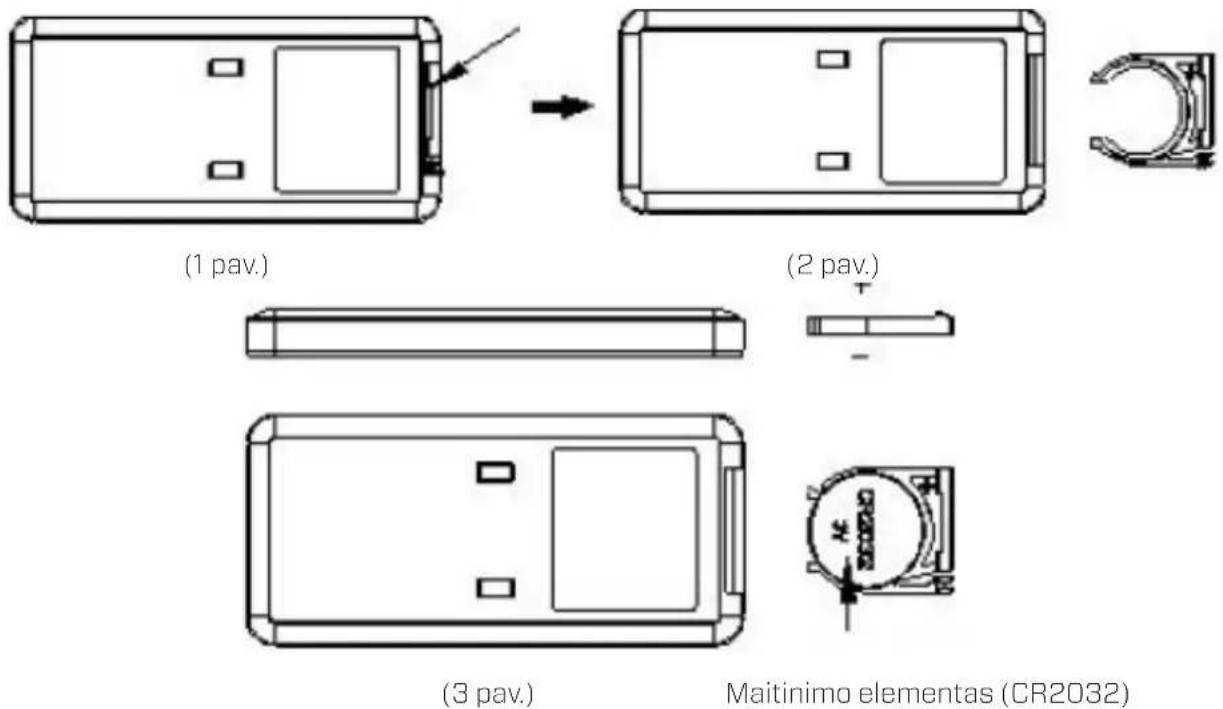

Nuotolinio valdymo pultas

1. Nuimkite pulto galinėje pusėje esantį maitinimo elemento skyrelio dangtelį. (žr. 1 pav.).
2. Maitinimo elemento jdėjimas: nuotolinio valdymo pulto apačioje yra „saugos auselė“, pirmiausia turite ją paslinkti dešinėn ir tik tada galėsite ištraukti maitinimo elemento laikiklj. (žr. 2 pav.). Tinkama puse jdėkite maitinimo elementą. (žr. 3 pav.).
3. Maitinimo elemento skyrelio dangtelj jstumkite atgal j nuotolinio valdymo pultą.

Nuotolinio valdymo pultas

Maitinimo elemento skyrelio dangtelis

Clean Air Optima®

Specifikacijos

Modelis

CA-904W

Tinka patalpoms iki 40 m²/100 m³/430 kvadratinių pėdu

Vardinė įtampa 220-240 V, 50 Hz

Vardiné galia 1000W - maks. 2000W

Nominali šiluminė galia 2000W

Minimali šiluminė galia 1000W

Maksimali nuolatinė šiluminė galia 2000W

Skaitmeninis temperatūros valdymas Nuo 15 °C iki 35 °C

Ventiliatoriaus funkcijos Oro greitis: iki 5 metru per sekunde

Sukimasis Svyravimas: 80

Garso lygis Tylus ventiliatorius < 35 dB(A) veikiant mažu pajėgumu

Matmenys 688 x 210 x 210 mm

Svoris 4,56 kg

Spalva

Juoda

Taikomi standartai EN/IEC 60035-1, EN/IEC60335-2-30, EN/IEC60335-2-80

Atitinka ES reglamentus CE, WEEE, RoHS

Naujausios informacijos apie pakuotės ir prietaiso šalinimą teiraukitės pardavėjo ar savivaldybės.

Informacijos apie elektrinius vietinius patalpų šildytuvus reikalavimas

Modelio identifikatorius : CA-904W
Prekė Simbolis Vertė Vijenetas Pfrekė Vienetas
Šilumos išeiga Šilumos įvesties tipas , skirtas tik elektriniams vietiniams patalpų šildytuvams (pasirinkite vieną)
Vardinė šilumos išeiga	Pnom 2.0 kW Rankinis šilumos			krūvio valdymassu integruotu termostatu	Ne
Mažiausia šilumos galia (orientacinė)	Pmin 1.0 kW Rankinis šilumos			jkrovimo valdy-mas su kambario ir (arba) lauko temperatūros grįžtamuoju ryšiu	Ne
Didžiausia nuo-latinė šilumos galia	Pmax,c 2.0 kW Elektroninis šilu			mos įkrovimo valdymas su kambario ir (arba) lau-ko temperatūros grįžtamuoju ryšiu	Ne
Pagalbinis elektros energijos suvartojimas	--- --- ---			Ventiliatoriaus palaikoma šilumos išeiga	Ne
Esant nominaliai šilumos išeigai	elmax	n/v	kW	Šilumos išėjimo / kambario temperatūros kontrolės tipas (pasirinkite vieną)
Esant minimaliai šilumos išeigai	elmin	n/v	kW	Vieno etapo šilumos išeiga ir nėra kambario temperatūros kontrolės	Ne
Budėjimo režimu	eISB	0.000	kW	Du ar daugiau rankinių etapų, be kambario temperatūros kontrolės	Ne
				Su mechanišku termostatu kam-bario temperatūros kontrolė	Ne
				Su elektroniniu kambario temper-atūros valdymu	Taip
				Elektroninis kambario temper-atūros reguliavimas plius dienos laikmatis	Ne
				Elektroninis kambario temper-atūros valdymas plius savaitės laikmatis	Ne
				Kitos valdymo parinktys (galimi keli pasir-inkimai)
				Kambario temperatūros kontrolė su buvimo aptikimu	Ne
				Kambario temperatūros kontrolė su atidarytų langų aptikimu	Ne
				Su atstumo kontrolės parinktimi Ne
				Su adaptyviu paleidimo valdikliu	Ne
				Su veikimo laiko limitu	Ne
				With black bulb sensor	Ne
Kontaktiniai duomenys	Clean Air Optima International GmbH

Clean Air Optima®

Klientų aptarnavimas

„Clean Air Optima®“ ventilatorinio šildytuvo CA-904W garantinis sertifikatas.

Pirkimo data: ...... Kliento vardas, pavardè: ...... Adresas: ...... Telefonas: ...... El paštas: ...... Pardavėjo pavadinimas: ...... Adresas: ....

1. Užpildykite visą ši garantinį pažymėjimą. Nusiųskite jį savo platintojui kartu su sąskaita faktūra ir prietaisu originalioje pakuotėje, iš anksto apmokėję siuntimo išlaidas. Nepamirškite prie siuntos pridėti gražinimo pašto išlaidų kvito.
2. Trumpai aprašykite pažeidimą, triktį ar gedimą, taip pat aplinkybes, kaip ši problema iškilo.

Prieš išsiunčiant iš gamyklos, „Clean Air Optima®“ ventilatorinis šildytuvas „CA-904W“ pereina griežtas patikrinimo procedūras. Jei per dvejus metus nuo pirkimo datos del gamybos defektų gaminio veikimas ima nebeatitikti specifikacijų, šį garantinį pažymėjimą pateikęs pirkėjas turi teisę į nemokamą remontą ar dalių keitimą (su sąlyga, kad veikimo triktis arba prietaiso ir (arba) jo dalių gedimas įvyko įprastomis naudojimo sąlygomis). Garantija taikoma: visoms dalims, kurioms nustatyti medžiagų ar gamybos defektai. Trukmė: dveji metai nuo pirkimo datos. Ką padarysime: sutaisysime arba pakeisime dalis su defektais.

Kitos salygos

Ši garantija pakeičia bet kokias kitas pareikštas ar numanomas rašytines arba žodines garantijas, jskaitant garantiją dėl tinkamumo prekybai ar konkrečiam tikslui. Maksimalūs gamintojo jsipareigojimai neviršys faktinės gaminio kainos, kurią už jį sumokėjote. Gamintojas jokiu atveju nebus atsakingas už specialiuosius, atsitiktinius, netiesioginius ar kaip pasekmė kilusius nuostolius. Ši garantija netaikoma defektams, atsiradusiems dėl netinkamo ar nepagrįsto naudojimo arba priežiūros, netinkamo surinkimo, nelaimingų atsitikimų, stichinių nelaimių, netinkamo pakavimo ar neleistino manipuliavimo prietaisu, taip pat dėl jo keitimo ar modifikavimo, kaip nustatome vien savo nuožiūra. Jei etiketė su serijos numeriu pašalinama ar sugadinama, ši garantija anuliuojama.
