Producttype	Hogedrukreiniger
Merk	Kärcher
Model	K 5 UM
Spanning	220-240 V ~50-60 Hz
Aansluitvermogen	2,1 kW
Werkdruk	12 MPa
Maximaal toelaatbare druk	14,5 MPa
Nominaal waterdebiet	6,7 l/min
Maximaal waterdebiet	8,3 l/min
Reinigingsmiddeldebiet	0,3 l/min
Max. voedingsdruk	1,2 MPa
Max. inlaattemperatuur	40 °C
Maximale aanzuighoogte	0,5 m
Afmetingen (L × B × H)	310 × 336 × 860 mm
Bedrijfsgewicht	9,5 kg
Beschermingsklasse	II
Beschermingsgraad	IPX5
Geluidsdrukniveau LpA	79 dB(A)
Geluidsvermogensniveau LWA	95 dB(A)
Veiligheidsvoorzieningen	Hoofdschakelaar, vergrendeling handgreep-pistool, ontlastklep met drukschakelaar, motorbeveiligingsschakelaar
Hoofdfuncties	Hogedruk, lagedruk met reinigingsmiddel, roterende wasborstel, schuimspuitmond
Inbegrepen accessoires	Vario Power-lans, Rotabuse-lans, roterende wasborstel, schuimspuitmond, reinigingsmiddeltank
Aanbevolen onderhoud	Regelmatige reiniging van het waterinlaatzeefje en het reinigingsmiddelfilter
Toepassing	Privéreiniging van machines, voertuigen, gebouwen, gevels, terrassen, tuingereedschap
Garantie	Afhankelijk van de landvoorwaarden, neem contact op met de verkoper of erkende klantenservice

Veelgestelde vragen - K 5 UM Kärcher

Hoe ontlucht ik het apparaat voor het eerste gebruik?

Voor gebruik, open de waterkraan, zet de schakelaar op I/ON, ontgrendel de handgreep-pistool en trek aan de hendel. Laat het water zonder spuitmond maximaal 2 minuten lopen tot er geen luchtbellen meer zijn. Laat de hendel los en vergrendel.

Wat te doen als het apparaat geen druk opbouwt?

Controleer de drukinstelling op de lans (draai naar HARD). Zorg ervoor dat de watertoevoer voldoende is (min. 9 l/min). Reinig het waterinlaatzeefje met een tang. Indien nodig, ontlucht het apparaat zonder hogedrukslang.

Hoe reinig ik het waterinlaatzeefje?

Schakel het apparaat uit en trek de stekker uit. Verwijder de wateraansluiting, haal het zeefje eruit met een platte tang, reinig het onder stromend water en plaats het terug. Let op dat u het zeefje niet beschadigt.

Kan men water uit een tank of vijver aanzuigen?

Ja, met de Kärcher aanzuigset (accessoire). De maximale aanzuighoogte is 0,5 m. Vul de aanzuigslang met water, schroef deze op de wateraansluiting van het apparaat en dompel hem in de bron. Ontlucht vervolgens het apparaat.

Welk type reinigingsmiddel gebruiken en hoe?

Gebruik uitsluitend door Kärcher goedgekeurde reinigingsmiddelen. Giet de oplossing in de tank (houd u aan de dosering). Gebruik de Vario Power-lans in stand SOFT voor lagedruk. Spray op het droge oppervlak, laat inwerken, spoel daarna af met hogedruk.

Hoe het apparaat in de winter opslaan om vorstschade te voorkomen?

Laat het water volledig uit het apparaat lopen: zet het apparaat zonder hogedrukslang en zonder watertoevoer maximaal 1 minuut aan. Berg het apparaat en de accessoires op in een vorstvrije ruimte. Reinig ook het reinigingsmiddelfilter.

Wat te doen bij waterlekkage aan het apparaat?

Een kleine lekkage kan normaal zijn. Als de lekkage groot is, schakel het apparaat uit, trek de stekker eruit en neem contact op met de erkende Kärcher-klantenservice.

Hoe de spuitmond of lans verwisselen?

Laat de hendel van de handgreep-pistool los en vergrendel deze. Verwijder de lans door deze 90° te draaien en eraan te trekken. Plaats de nieuwe lans en bevestig deze door een draai van 90° tot u een klik hoort.

Welke veiligheidsafstand in acht nemen ten opzichte van geverfde oppervlakken?

Houd een afstand van ten minste 30 cm tussen de lans en geverfde oppervlakken om schade te voorkomen. Gebruik de Vario Power-lans in stand SOFT voor delicate oppervlakken.

Hoe de roterende wasborstel gebruiken?

Plaats de wasborstel in de handgreep-pistool en bevestig deze door een draai van 90°. Zorg ervoor dat deze vrij is van vuil om krassen op oppervlakken te voorkomen. Deze is bijzonder geschikt voor het reinigen van auto's.

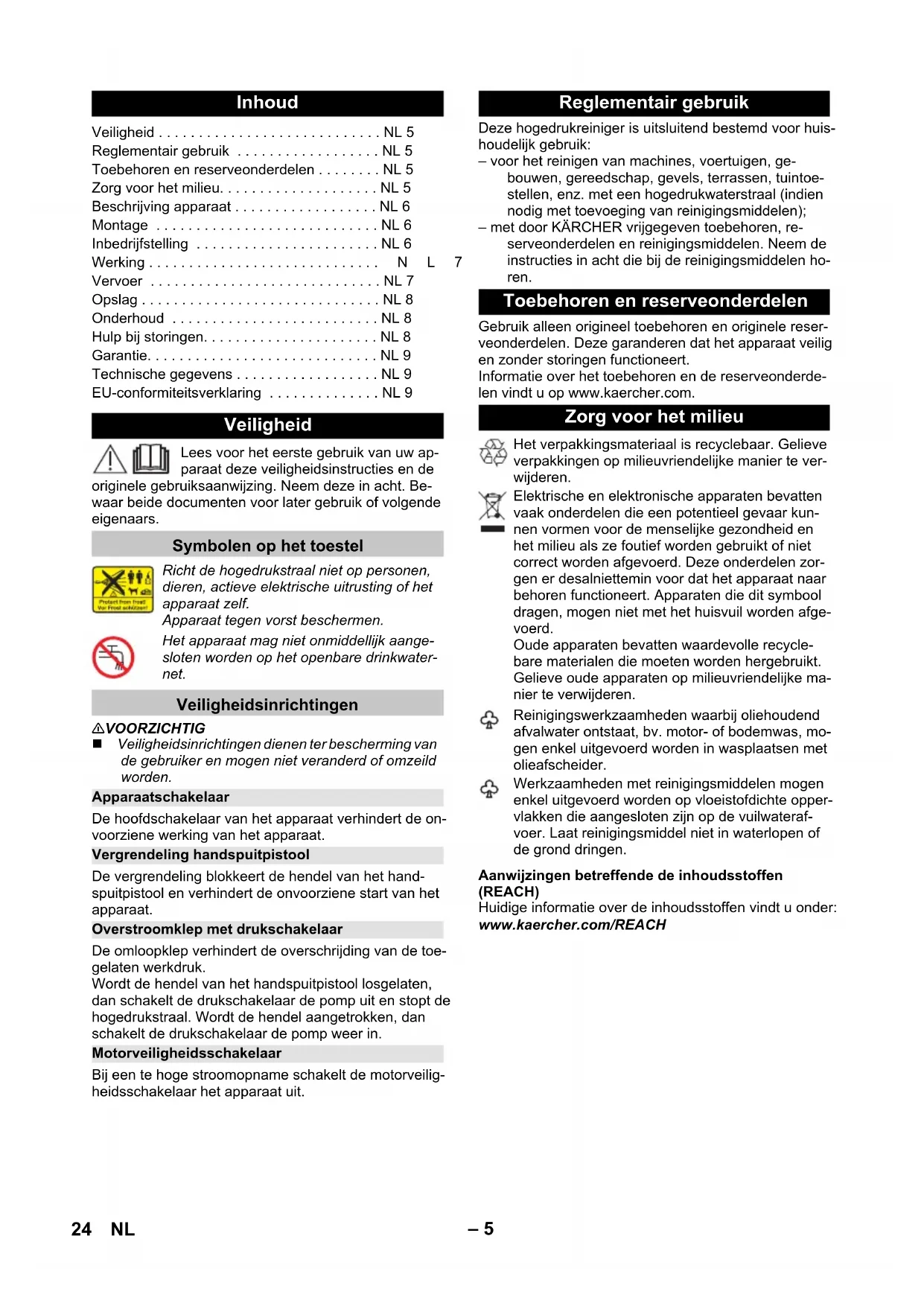

GEBRUIKSAANWIJZING K 5 UM Kärcher

Toebehoren en reserveonderdelen ..... NL 5

Zorg voor het milieu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . NL 5

Beschrijving apparaat ....NL 6

Montage NL 6

Inbedrijfstelling NL 6

Werking N L 7

Vervoer NL 7

Opslag NL 8

Onderhoud NL 8

Hulp bij storingen. NL 8

Garantie....NL 9

EU-conformiteitsverklaring ....NL 9

Veiligheid

Lees voor het eerste gebruik van uw apparaat deze veiligheidsinstructies en de originele gebruiksaanwijzing. Neem deze in acht. Be- waar beide documenten voor later gebruik of volgende eigenaars.

Symbolen op het toestel

Richt de hogedrukstraal niet op personen, dieren, actieve elektrische uitrusting of het apparaat zelf.

Apparaat tegen vorst beschermen.

Het apparaat mag niet onmiddellijk aangesloten worden op het openbare drinkwater-net.

Veiligheidsinrichtingen

⚠VOORZICHTIG

■ Veiligheidsinrichtingen dienen ter bescherming van de gebruiker en mogen niet veranderd of omzeild worden.

Apparaatschakelaar

De hoofdschakelaar van het apparaat verhindert de on- voorziene werking van het apparaat.

Vergrendeling handspuitpistool

De vergrendeling blokkeert de hendel van het handspuitpistool en verhindert de onvoorziene start van het apparaat.

Overstroomklep met drukschakelaar

De omloopklep verhindert de overschrijding van de toegelaten werkdruk.

Wordt de hendel van het handspuitpistool losgelaten, dan schakelt de drukschakelaar de pomp uit en stopt de hogedrukstraal. Wordt de hendel aangetrokken, dan schakelt de drukschakelaar de pomp weer in.

Motorveiligheidsschakelaar

Bij een te hoge stroomopname schakelt de motorveiligheidsschakelaar het apparaat uit.

Deze hogedrukreiniger is uitsluitend bestemd voor huishoudelijk gebruik:

- voor het reinigen van machines, voertuigen, gebouwen, gereedschap, gevels, terrassen, tuintoestellen, enz. met een hogedrukwaterstraal (indien nodig met toevoeging van reinigingsmiddelen);

– met door KÄRCHER vrijgegeven toebehoren, reserveonderdelen en reinigingsmiddelen. Neem de instructies in acht die bij de reinigingsmiddelen horen.

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen dat het apparaat veilig en zonder storingen functioneert.

Informatie over het toebehoren en de reserveonderde- len vindt u op www.kaercher.com.

Zorg voor het milieu

Het verpakkingsmateriaal is recyclebaar. Gelieve verpakkingen op milieuvriendelijke manier te verwijderen.

Elektrische en elektronische apparaten bevatten vaak onderdelen die een potentieel gevaar kunnen vormen voor de menselijke gezondheid en het milieu als ze foutief worden gebruikt of niet correct worden afgevoerd. Deze onderdelen zorgen er desalniettemin voor dat het apparaat naar behoren functioneert. Apparaten die dit symbool dragen, mogen niet met het huisvuil worden afgevoerd.

Oude apparaten bevatten waardevolle recyclebare materialen die moeten worden hergebruikt. Gelieve oude apparaten op milieuvriendelijke manier te verwijderen.

Reinigingswerkzaamheden waarbij oliehoudend afvalwater ontstaat, bv. motor- of bodemwas, mo-gen enkel uitgevoerd worden in wasplaatsen met olieafscheider.

Werkzaamheden met reinigingsmiddelen mogen enkel uitgevoerd worden op vloeistofdichte oppervlakken die aangesloten zijn op de vuilwaterafvoer. Laat reinigingsmiddel niet in waterlopen of de grond dringen.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder: www.kaercher.com/REACH

Beschrijving apparaat

De inhoud van het geleverde pakket (afhankelijk van het model) is op de verpakking afgebeeld. Deze gebruiksaanwijzing beschrijft alle mogelijke opties.

Afbeeldingen zie pagina 2

1 Wateraansluiting met ingebouwde zeef

2 Koppelinggedeelte voor wateraansluiting

3 Snelkoppeling voor hogedrukslang

4 Hogedrukaansluiting

5 Hoofdschakelaar „0/OFF“ / „I/ON“

6 Reinigingsmiddelreservoir

7 Houder voor het handspuitpistool

8 Zuigslang voor reinigingsmiddel

9 Transportgreep

10 Houder voor de straalpijp

11 Stroomleiding met stekker

12 Transportwiel

13 Handpistool

14 Vergrendeling handspuitpistool

15 Toets voor het scheiden van de hogedrukslang van het handspuitpistool

16 Hogedrukslang

17 Spuitlans met drukregeling (Vario Power) Voor de meest courante reinigingsopdrachten De werkdruk kan traploos van „SOFT“ tot „HARD“ worden verhoogd. Om de werkdruk te wijzigen, hendel van het hogedrukpistool loslaten en straalbuis in de gewenste stand draaien. Niet geschikt voor de werking met reinigingsmidde- len.

\* Optioneel

18 Spuitlans met vuilfrees

Voor hardnekkig vuil

Uiterst geschikt voor de reiniging van auto's.

20 Schuimsproeier met reinigingsmiddeltank Reinigingsmiddel wordt uit de tank gezogen en er ontstaat een krachtig schuim van reinigingsmiddel.

Extra vereist

Versterkte waterslang met courante koppeling

– Diameter minstens 1/2 inch (13 mm)

– Lengte minstens 7,5 m

Montage

Afbeeldingen zie pagina 3

→ Afbeeldingen A F

Losse onderdelen die bij het apparaat geleverd werden, moeten voor de inbedrijfstelling gemonteerd worden.

→ Snelkoppeling voor hogedrukslang op hogedruk-aansluiting schroeven.

→ Afbeelding G

Hogedrukslang in handspuitpistool steken tot die hoorbaar vastklikt.

Instructie: Letten op een correcte uitrichting van de aansluitnippel.

→ Veilige verbinding controleren door aan de hoge-drukslang te trekken.

Inbedrijfstelling

→ Zet het apparaat op een effen oppervlak.

→ Hogedrukslang in snelkoppeling steken tot die hoorbaar vastklikt.

Instructie: Letten op een correcte uitrichting van de aansluitnippel.

Veilige verbinding controleren door aan de hoge- drukslang te trekken.

→ Netstekker in het stopcontact steken.

Watertoevoer

Aansluitwaarden zie typeplaatje/Technische gegevens. LET OP

Verontreinigingen in het water kunnen de hogedruk-pomp en de toebehoren beschadigen. Ter bescherming wordt het gebruik van de KÄRCHER-waterfilter (bijzondere toebehoren, bestelnummer 4.730-059) aanbevolen.

Watertoevoer vanuit de waterleiding

Voorschriften van de watermaatschappij in acht nemen.

→ Watertoevoerslang op koppeling aan de wateraansluiting steken.
→ Waterslang aan de watertoevoer aansluiten.
→ Waterkraan volledig opendraaien.

Water aanzuigen uit open reservoirs

Instructie: De max. aanzuighoogte bedraagt 0,5 m. Deze hogedrukreiniger is met de KÄRCHER-zuigslang met terugslagklep (speciale accessoires, bestelnr.

2.643-100) geschikt voor het opzuigen van oppervlakte-water bv. uit regentonnen of vijvers (max. aanzuighoogte zie technische gegevens).

→ Verwijder de koppeling van de wateraansluiting.
→ Zuigslang met water vullen.
→ Zuigslang op de wateraansluiting van het apparaat schroeven en in een waterbron (bijvoorbeeld regenton) hangen.

Apparaat voor de werking ontluchten.

→ Apparaat inschakelen "I/ON".
→ Hefboom van het handspuitpistool ontgrendelen.
→ Hendel aantrekken, het apparaat wordt ingeschakeld.
→ Apparaat laten draaien (max. 2 minuten), tot water zonder bellen uit het handspuitpistool komt.
→ Hefboom van het handspuitpistool loslaten. Instructie: Wanneer de hendel opnieuw wordt losgelaten, schakelt het apparaat opnieuw uit. Hogedruk blijft in het systeem behouden.
→ Hefboom van het handspuitpistool vergrendelen.

Werking

LET OP

Een droogloop van meer dan 2 minuten leidt tot beschadigingen van de hogedrukpomp. Indien het apparaat binnen 2 minuten geen druk opbouwt, schakelt u het apparaat uit en gaat u te werk volgens de instructies in het hoofdstuk „Hulp bij storingen“.

Werken met hoge druk

⚠VOORZICHTIG

Respecteer bij de reiniging van gelakte oppervlakken een minimumstraalafstand van 30 cm om beschadigingen te vermijden.

LET OP

Autobanden, lak of gevoelige oppervlakken zoals hout mogen niet met de vuilfrees gereinigd worden wegens beschadigingsgevaar.

→ Straalpijp in het handspuitpistool steken en vastschroeven door hem 90° te draaien.
→ Apparaat inschakelen "I/ON".
→ Hefboom van het handspuitpistool ontgrendelen.
→ Hendel aantrekken, het apparaat wordt ingeschakeld.
Instructie: Wanneer de hendel opnieuw wordt losgelaten, schakelt het apparaat opnieuw uit. Hoge-druk blijft in het systeem behouden.

Werking met wasborstel

LET OP

Gevaar van lakschade

Bij werkzaamheden met wasborstel moet deze vrij van vuil en andere deeltjes zijn.

→ Steek de wasborstel in het handspuitpistool en zet vast door 90° te draaien.

Aanwijzing: Indien nodig kunnen ook de wasborstels voor het werken met reinigingsmiddelen gebruikt worden.

Werken met reinigingsmiddel

Instructie: Reinigingsmiddel kan in lage druk toegevoegd worden.

⚠ GEVAAR

Bij gebruik van reinigingsmiddelen moet het veiligheidsgegevensblad van de reinigingsmiddelfabrikant in acht genomen worden, in het bijzonder de instructies betreffende de persoonlijke veiligheidsuitrusting.

→ Reinigingsmiddeloplossing in reinigingsmiddelreservoir vullen (doseergegevens op het vat met reinigingsmiddel in acht nemen).
→ Reinigingsmiddelreservoir met deksel afsluiten.
→ Reinigingsmiddelreservoir in het apparaat laten vastklikken.
→ Straalpijp met drukregeling (Vario Power) gebruiken.
→ Straalbuis tot aan de aanslag in de richting van „SOFT“ draaien. Instructie: Daardoor wordt tijdens de werking de reinigingsmiddeloplossing bij de waterstraal gemengd.

Aanbevolen reinigingsmethode

→ Reinigingsmiddel in geringe hoeveelheid op het droge oppervlak sproeien en laten inwerken (niet laten opdrogen!).
→ losgekomen vuil met hogedrukstraal afspoelen.

Optioneel

Schuimsproeier

→ Reinigingsmiddeloplossing in reinigingsmiddeltank van de schuimsproeier vullen (doseringsindicatie op de verpakking van het reinigingsmiddel in acht nemen).
→ Schuimsproeier verbinden met de reinigingsmiddeltank.
→ Schuimsproeier in handspuitpistool steken en vastzetten door 90°-draaiing.

Werking onderbreken

→ Hefboom van het handspuitpistool loslaten.
→ Hefboom van het handspuitpistool vergrendelen.
→ Handspuitpistool in houder voor handspuitpistool steken.
→ Bij langere werkonderbrekingen (langer dan 5 minuten) het apparaat tevens uitschakelen "0/OFF".

Werking stopzetten

⚠VOORZICHTIG

Scheid de hogedrukslang enkel van het handspuitpistool of het apparaat wanneer geen druk in het systeem voorhanden is.

→ Na het werken met reinigingsmiddel: Apparaat ongeveer 1 minuut laten werken om schoon te spoelen.
→ Hefboom van het handspuitpistool loslaten.
→ Apparaat uitschakelen "0/OFF"
→ Trek de stekker uit het stopcontact.
→ Draai de waterkraan dicht.
→ Druk de hendel van het handspuitpistool in, om de nog aanwezige druk in het systeem af te laten ne- men.
→ Hefboom van het handspuitpistool vergrendelen.
→ Apparaat scheiden van de watertoevoer.

Vervoer

⚠VOORZICHTIG

Verwondings- en beschadigingsgevaar!

Neem bij het transport het gewicht van het apparaat in acht.

Transport met de hand

→ Apparaat aan de transportgreep verplaatsen.

Transport in voertuigen

→ Reinigingsmiddeltank leegmaken.
→ Apparaat beveiligen tegen verschuiven en kante- len.

Opslag

⚠VOORZICHTIG

Verwondings- en beschadigingsgevaar!

Neem bij de opslag het gewicht van het apparaat in acht.

Apparaat opslaan

Voor langdurige opslag, bv. tijdens de wintermaanden, moeten tevens de instructies in het hoofdstuk Onderhoud in acht genomen worden.

→ Apparaat op een egaal oppervlak neerzetten.
→ Behuizing van de snelkoppeling voor hogedrukslang in pijlrichting duwen en hogedrukslang eruit trekken.
→ Ontgrendelknop op het handspuitpistool induwen en hogedrukslang van het handspuitpistool scheiden.
→ Handspuitpistool in houder voor handspuitpistool steken.
→ Stroomleiding, hogedrukslang en accessoires aan het apparaat opbergen.

Vorstbescherming

LET OP

Niet volledig leeggemaakte apparaten en toebehoren kunnen door vorst vernield worden. Maak het apparaat en de toebehoren volledig leeg en bescherm ze tegen vorst.

Om schade te vermijden:

→ Water volledig uit het apparaat aflaten: Apparaat zonder aangesloten hogedrukslang en zonder aangesloten watertoevoer inschakelen (max. 1 min) en wachten tot geen water meer uit de hogedrukaansluiting komt. Apparaat uitschakelen.
→ Apparaat met alle accessoires in een vorstvrije ruimte bewaren.

Onderhoud

⚠ GEVAAR

Gevaar van stroomschok

■ Voor alle werkzaamheden aan het apparaat moet het apparaat uitgeschakeld en de stekker uitgetrokken worden.

Zeef in de wateraansluiting reinigen

Reinig de zeef in de wateraansluiting regelmatig. LET OP

De zeef mag niet beschadigd worden.

→ Verwijder de koppeling van de wateraansluiting.
→ Trek de zeef met een platte tang eruit.
→ Reinig de zeef onder stromend water.
→ Zet de zeef opnieuw in de wateraansluiting.

Reinigingsmiddelfilter reinigen

Voor langdurige opslag, bijvoorbeeld tijdens de winter:

→ Filter van de reinigingsmiddel-zuigslang trekken en onder stromend water reinigen.

Hulp bij storingen

Kleinere storingen kunt u zelf oplossen met behulp van het volgende overzicht.

Bij twijfel neemt u contact op met de bevoegde klantenservice.

⚠ GEVAAR

Gevaar van stroomschok

→ Voor alle werkzaamheden aan het apparaat moet het apparaat uitgeschakeld en de stekker uitgetrokken worden.

Apparaat draait niet

→ Trek hendel van het handspuitpistool aan, het apparaat wordt ingeschakeld.
→ Controleren of de aangegeven spanning op het typeplaatje overeenkomt met de spanning van de stroombron.
→ Stroomleiding op beschadiging controleren.

Apparaat komt niet op druk

→ Instelling aan de straalpijp controleren.
→ Watertoevoer op voldoende volume controleren.
→ De zeef in het wateraansluitpunt er met een platte tang uittrekken en onder stromend water reinigen.
→ Apparaat ontluchten: Apparaat zonder aangesloten hogedrukslang inschakelen en wachten (max. 2 minuten) tot water zonder bellen uit de hogedruk-aansluiting komt. Apparaat uitschakelen en hoge-drukslang opnieuw aansluiten.

Sterke drukschommelingen

→ Hogedruksproeier reinigen: Verontreinigingen met een naald uit het gat van de sproeier verwijderen en met water naar voren toe uitspoelen.
→ Watertoevoervolume controleren.

Apparaat ondicht

→ Een geringe ondichtheid van het apparaat is technisch bepaald. Als de pomp echter erg lekt, moet contact worden opgenomen met de bevoegde klantenservice.

Reinigingsmiddel wordt niet aangezogen

→ Straalbuis tot aan de aanslag in de richting van „SOFT“ draaien.
→ Filter aan de reinigingsmiddel-zuigslang reinigen.
→ Zuigslang voor reinigingsmiddel controleren op knikplaatsen.

Garantie

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Even-tuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

Adressen vindt u onder:

Elektrische aansluiting
Spanning 220-240	V1~50-60 Hz
Aansluitvermogen 2,1 kW
Veiligheidsklasse IP X5
Beschermingsklasse II	回
Netzekering (traag) 10 A
Wateraansluiting
Toevoerdruk (max.) 1,2 MPa
Toevoertemperatuur (max.) 40 °C
Toevoerhoeveelheid (min.) 9 l/min
Max. aanzuighoogte 0,5 m
Vermogensgegevens
Werkdruk 12 MPa
Maximaal toegestane druk 14,5 MPa
Opbrengst, water 6,7 l/min
Volume maximaal 8,3 l/min
Opbrengst, reinigingsmiddel 0,3 l/min
Reactiekracht van het pistool 17 N
Afmetingen en gewichten
Lengte	310 mm
Breedte	336 mm
Hoogte	860 mm
Gewicht, bedrijfsklaar met accessoires	9,5 kg
Bepaalde waarden conform EN 60335-2-79
Hand-arm vibratiewaarde	<2,5 m/s2
Onzekerheid K	0,6 m/s2
Geluidsdrukniveau LpA	79 dB(A)
Onzekerheid KpA	3 dB(A)
Geluidskrachtniveau LWA+ onveiligheid KWA	95 dB(A)
Uitzondering volgens verordening (EU) 2019/1781 bijlage I punt 2 (12): j)

Technische wijzigingen voorbehouden.

EU-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Hogedrukreiniger

Type: 1.950-xxx

Van toepassing zijnde EU-richtlijnen

2014/30/EU

2006/42/EG (+2009/127/EG)

2011/65/EU

2000/14/EG

2009/125/EG

Toegepaste verordeningen

(EU) 2019/1781

Toegepaste geharmoniseerde normen

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 55014-1:2017

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

Toegepaste conformiteitsbeoordelingsprocedure

2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)

Gemeten: 92

Gegarandeerd: 95

De ondergetekenden handelen in opdracht en met volmacht van de directie.

Documentatieverantwoordelijke:

S. Reiser

Alfred Kärcher SE & Co. KG
