BR652 - Veegmachine NILFISK - Gratis gebruiksaanwijzing en handleiding

Producttype	Veeg- en schrobmachine
Merk	Nilfisk
Model	BR652
Capaciteit van de oplossingstank	80 liter
Capaciteit van de terugwinningstank	80 liter
Reinigingsbreedte	660 mm
Breedte van het mondstuk	890 mm
Totale lengte	1360 mm
Totale breedte (zonder mondstuk)	670 mm
Totale hoogte	1190 mm
Leeggewicht (zonder accu's)	175 kg
Gewicht met accu's (lege tanks)	303 kg
Maximaal gewicht in bedrijfsklare toestand	446 kg
Elektrische voeding	4 accu's van 6 V (180 Ah C5) – totale spanning 24 V
Accutype	WET (lood-zuur) of GEL/AGM
Totaal opgenomen vermogen	1,5 kW
Maximale werksnelheid	6 km/h
Borsteldruk (normaal / extra druk)	30 kg / 48 kg
Oplossingsdebiet	1 tot 3 L/min
Geluidsniveau (akoestische druk)	65 dB(A) ± 3
Geluidsniveau (akoestisch vermogen)	82 dB(A)
Hoofdfuncties	Reinigen en drogen van gladde vloeren in commerciële en industriële omgevingen; stille modus; EcoFlex-systeem (optioneel); antislipcontrole; elektromagnetische rem
Onderhoud en reiniging	Dagelijkse reiniging van het mondstuk, de borstels, de tanks en het zuigrooster; controle en vervanging van de rubberen lamellen; reiniging van filters; ledigen van tanks
Veiligheid	Noodstopknop, microschakelaar op de stoel, elektromagnetische rem, antislipsysteem
Reserveonderdelen en repareerbaarheid	Originele Nilfisk-onderdelen; levering van een onderdelen catalogus; onderhoud door gekwalificeerde technici

Veelgestelde vragen - BR652 NILFISK

Welk type vloer kan worden gereinigd met de Nilfisk BR652?

De BR652 is ontworpen voor het reinigen en drogen van gladde en harde vloeren in commerciële en industriële omgevingen. Het is niet geschikt voor tapijten of vloerbedekking.

Wat zijn de afmetingen van de machine?

De belangrijkste afmetingen zijn: lengte 1360 mm, breedte zonder mondstuk 670 mm, hoogte 1190 mm. De breedte van het mondstuk is 890 mm.

Welk type accu's gebruikt de BR652?

Hij gebruikt vier accu's van 6 V, 180 Ah C5 (totale spanning 24 V). De accu's kunnen van het type WET (lood-zuur) of GEL/AGM zijn.

Hoe stel ik de borsteldruk in?

De normale druk is 30 kg. Een extradruk-functie (48 kg) is beschikbaar voor zeer vuile vloeren, geactiveerd door knop (65).

Wat te doen bij verstopping van het zuigsysteem?

Als de vlotter wordt geactiveerd, stop dan het zuigsysteem met knop (63), open het deksel (20), controleer of de vlotter op niveau is, sluit het deksel en activeer het systeem opnieuw.

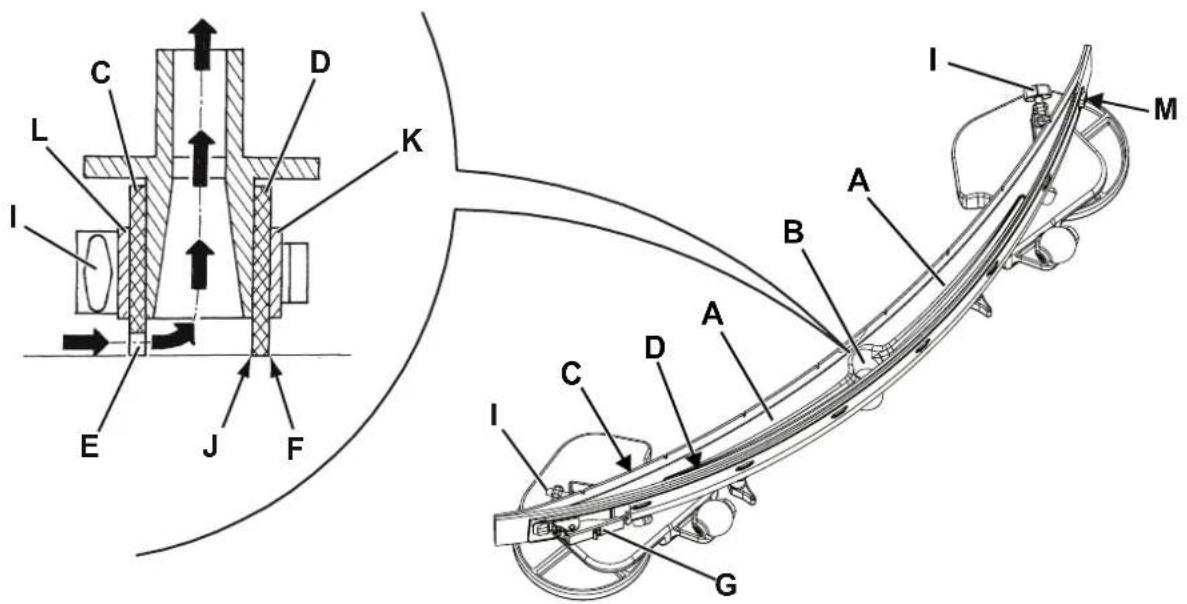

Hoe onderhoud ik het mondstuk?

Reinig het mondstuk dagelijks na gebruik. Controleer en vervang de rubberen lamellen als ze versleten of beschadigd zijn. De afstelling van de balans gebeurt met knop (35).

Wat is de capaciteit van de tanks?

De oplossingstank en de terugwinningstank hebben elk een capaciteit van 80 liter.

Kan de machine op hellingen worden gebruikt?

Nee, de machine mag niet op hellende oppervlakken worden gebruikt. De maximale helling die tijdens gebruik kan worden overwonnen is 2%.

Welke optionele accessoires zijn beschikbaar?

De opties omvatten: ingebouwde acculader, EcoFlex-systeem, knipperlicht, mop-to-trash kit, borstels en schijven van verschillende materialen, specifieke rubberen lamellen.

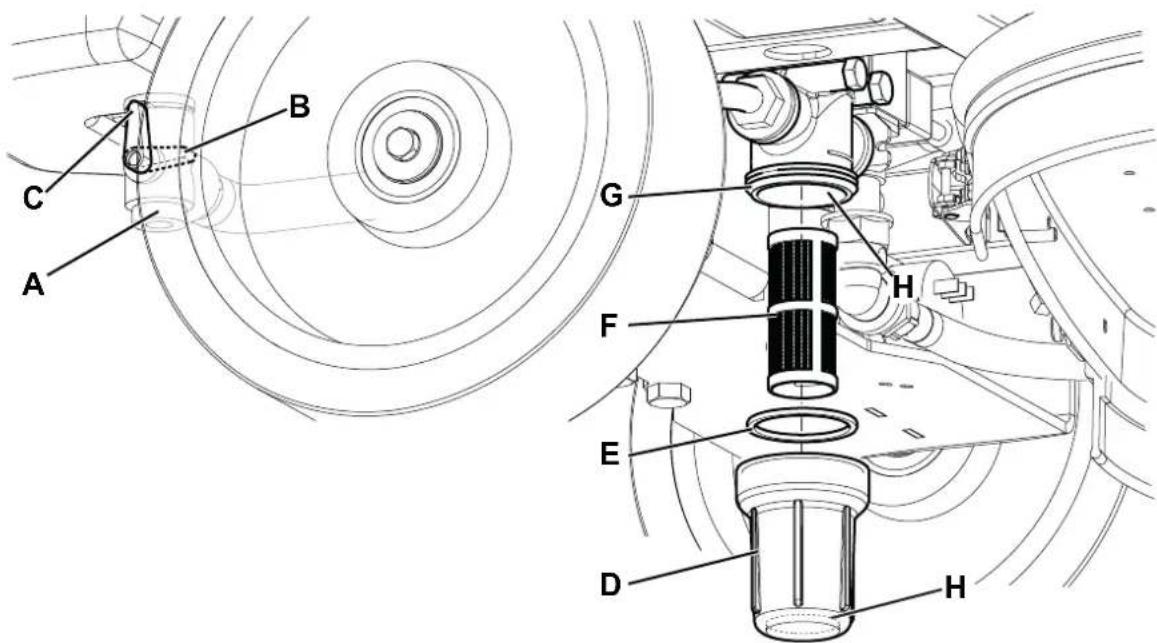

Hoe reinig ik het oplossingsfilter?

Sluit de oplossingskraan (achter het rechter achterwiel), verwijder het kleine doorzichtige glas en het filter, reinig ze met water, monteer alles terug en open de kraan opnieuw.

GEBRUIKSAANWIJZING BR652 NILFISK

Conformiteitsverklaring

Ondergetekeende verzekert dat de bovgenvoemde modellen geproduecerd zijn in overeenstemming met de volgende richtlijnen en standarda. Het technische bestand is door de fabrikant samengesteld.

De nummers tessen haakjes verwijzen aan de onderdelen die worden weergegeven in het hoofdstuk Beschrijving van de machine.

DOEL EN INHOUD VAN DEZE HANDLEIDING

Deze handleiding heft tot doel de bediener te voorzien van alle informatie die nodig is om deze machine op de juiste en veiligste manier te gebruiken. Er staat informatie in over technische aspecten, de verilgheid de werkig, het stoppen, het onderhoud, de verwangingsonderdelen en de verwijdering van de machine.

De bedieners en bevoegde monteurs die met deze machine werken, moeten de instructies in deze handleiding zorgvuldig lezen, voordat ze met de machine aan het werk gaan. Neem bij twijfel over de juiste interpretatie van de instructies contact op met Nilfisk vooreer uitleg.

BETREFFENDE PERSONEN

Deze handleiding is bestemd voor de bediener van de machine en de technici die verantwoordelijk zijn voor het onderhoud van de machine.

De bedieners mogen geen handelingen uitvoeren die alleen door bevoegde monteurs uitgevoerd mogen worden. Nilfisk is nicht verantwoordelijk voor schade die is ontstaan uit het negeren van dit verbod.

OPBERGEN VAN DE HANDLEIDING

Deze gebruksaanwijzing moet bij de machine worden bewaard, in een geschikte hoes, uit de buurt van vloeistoffen en andere stoffen die de gebruksaanwijzing konnen beschadigen.

CONFORMITEITSVERKLARING

De conformiteitsverklaring die bij de machine worden geleverd, is een verklaring dat deze voldoet aan de geldende wetgeving.

OPMERKING

Twee kopieën van de oorspronkelijke verklaring van overeenstemming�n verstrekt samen met de machinedocumentatie.

IDENTIFICATIEGEGEVENS

Het serienummer en model van de machine staan op het typeplaatje (21) dat op de stuurkolom is aangebracht.

Op ditplaatje zich ook het productiejaar (Date code: A18, wat januari 2018 betekent) en de productcode aangegeven.

Deze informatatie is nodig als u verwangingsonderdelen voor de machine bestelt. Gebruik de onderstaande ruimte om de identificatiegegevens van de machine op te schrijven.

• Handleiding van de elektronische acculader (wordt beschouwd als integraal onderdeel van deze handleiding)
  Daarnaast zich de volgende handleidingen leverbaar:
• Catalogus met verrangingsonderdelen (behoort tot de uitrusting van de machine)
  Werkplaatshandleiding (alleen te raadplegen door de gekwalificeerde monteurs bij de servicecentra van Nilfisk)

VERVANGINGSONDERDELEN EN ONDERHOUD

Als er onderhouds- of herstelwerkzaamheden aan de machine nodig+zijn, moet u deze door bevoegd personeel of bij servicecentra van Nilfisk latent uitvoeren. Er moot alleen originele verrangingsonderdelen en accessoires worden gebruikt.

Als u hulp nodig heeft of verwangingsonderdelen en accessoires wilt bestellen bij Nilfisk, zorg dan dat u het model, de productcode en het seriENUMmer altijd bij de hand heeft.

MODIFICATIES EN VERBETERINGEN

Nilfisk streett naen constante perfectie van onze producten en we behouden ons hetrecht voor modificaties en aanpassingen aan te brengen indien wij die nodig achten. U bent nicht verplicht deze modificaties of verbeteringen door te voeren op een erder aangeschafte machine.

Eventuee aanpassingen en/of toevoegingen van accessoires moeten expliciet worden goedgekeurd en uitgevoerd door Nilfisk.

BEDRIJFSCAPACITEIT

De schrobmachine is ontwikkeld en gebouwd voor het reinigen (wassen en drogen) van gladde en solide vloeren in industrielle of bedrijfsruimten onder veilige omstandigheden en要去en door een bevoegde bediener worden gebruikt.

De schrobmachine is nicht geschickt voor het reinigen van kleden of tapijt.

ALGEMENE OPMERKINGEN

Alle verwijzingen aan voorwaarts en achterwaarts, vór en acheer, rechts en links in deze handleiding zichn vanuit de bediener in zich rijpositie op de stoel bekeken (17).

VERPAKKING VERWIJDEREN/AFLEVERING

Volg bij het verwijderen van de verpakking de instructies op de verpakking zorgvuldig op.

Als de machine handmatig moet worden verplaatst, zie dan het deel 'Duw-/trekbeweging van de machine'.

Controleer bij aflevering van de machine zorgvuldig of de verpakking en de machine niet zich beschadigd tijdens het transport.

Als u beschadigingen heeft aangetroffen, bewaart u de verpakking dan zoals u deze van de transporteur hebft ontvangen. Neem onmiddelijk contact op met de transporteur om een verzoek tot schadevergoeding in te vullen.

Controller of de uitrusting van de machine overeenkomt met de volgende lijst:

• Technische documentatione:

• Gebruiksaanwijizing schrobmachine

• Handleiding van de elektronische acculader (indien aanwezig)
• Catalogus met verwangingsonderdelen van de schrobmachine

-2 smeltzekeringen

• 1 accustekker (alleen bij uitvoeringen zonder gemonteerde acculader)
• 2 spelieen voorplaatsing van de accu's van 6V

VEILIGHEID

De volgende symbolen worden gebruikt om möglichk gevaarlijke situatuies aan te given. Lees deze informatie altijd aandachtig door en neem de nodige voorzorgsmaatregelen om personen en voorwerpen te beschermen.

Samenwerking met de bediener is van essentieel belang om ongelukken te voorkomen. Geen enkelpreventieplan ter voorkoming van ongevallen is efectief zonder de volledige medewerking van de persoon die direct verantwoerdelijk is voor de werkung van de machine. De meeste ongevallen ontstaan door onoplettendheid.

Lees alle instructies zorgvuldig door voordat u werkzaamheden aan de machineuitvoert.

LET OP!

Was de aangegeven zone Niet met directe waterstralen of een hogedrukreiniger.

LET OP!

Gebruik de machine Niet op oppervlakken met een grotere hellingshoek dan gespecifieerd.

SYMBOL IN DE HANDLEIDING

GEVAAR!

Dit symbool geeft een gevaar met möglichd dodelijk afloop voor de bediener aan.

LET OP!

Dit symbool geeft een mogelijk risico op letsel voor personen of schade aan voorwerpen aan.

WAARSCHUWING!

Dit symbool geeft een waarschuwing of opmerking aan over de werking van de sleutel of van de gebruiksfuncties. Lees de blokken tekst die met dit symbool zich gemarkeerd zorgvuldig door.

OPMERKING

Dit symbol geeft een opmerking aan over de werkig van de sleutel of van de gebruiksfuncties.

ADVIES

Dit geeft aan dat de gebruiksaanwijzing moet worden geraadpleegd voordat er procedures worden uitgevoerd.

ALGEMENE INSTRUCTIES

Hierna volgen waarschuwingen en specifieke aandachtspunten om möglichke schade aan de machine of letsel bij personen te voorkomen.

GEVAARI!

Koppel de stekker van de accu's los en verwijder de contactsleutel (of startsleutel) voordat er reinigings- of onderhoudswerkzaamheden worden uitgevoerd, onderdelen worden verrangen of functies worden om gezet.
- Deze machine mag alleen worden gebruikt door personen die op de juiste manier zich geinstrueerd over het gebruik ervan.
- Wanner u in de buurt van elektrische onderdelen werk, verwijder dan al uw sieraden.
Werk nooit onder een omhoog gebrachte machine als deze nicht voldoende worden ondersteund door veiligheidssteunen.
- Gebruik deze machine Niet in ruimten waar schadelijke, gevaarlijke, ontvlambare en/of explosieve stoffen, vloeistoffen of dampen aanwezig+zijn: deze machine is Niet geschikt voor het verzamelen van gevaarlijk st
- Wanner er Ioodaccu's (WET) op de machine zijn gemonteerd, houd vonken, vlammen en rokende materialen dan uit de buurt van de accu's. Bij normal gebruik van de machine kunnen er explosieve gassen vrij komen.
- Wanner er loodaccu's (WET) op de machine zich gemonteerd, dan kanijdens het opladen van de accu's het bijzonder explosieve waterstofgas vrijkomen. Zet de vuilwatertank waterijdens de volledige oplaadcyclus van de accu's omhoog en voer de handeling alleen uit in een goed geventileerde ruimte en uit de buurt van open vuur.

LET OP!

Lees voordat u onderhouds- of reparatiewerkzaamheden aan de machine uitvoert alle instructies zorgvuldig door.
- Voordat u de acculader gebruikt, moet u controlleren of de freiuentie en de spanning op het typeplaatje van de machine overeenkomen met de spanning van het stroomnet.
- Gebruik de kabel van de acculader Niet om de machine te trekken of te vervoeren en gebruik de kabel Niet als handgreep. Zorg dat de kabel van de acculader Niet klem kan komen te zitten in een deur en trek de kabel Niet over scherpe oppervlakken of randen. Rijd Niet met de machine over de kabel van de acculader.
- Houd de kabel van de acculader uit de buurt van warme oppervlakken.
- Gebruik de machine Niet als de kabel van de acculader en de stekker beschadigd zijn. Als de machine Niet correct fonctioneert, beschadigd is, buiten heeft gestaan of in het water is geallen, moet u de machine maar een servicecentrum brengen.
- Laat de machine nicht onbemand en aangesloten op het stroomnet staan om het risico van branden, elektrische schokken of letsel te verminderen. Ontkoppel voordat u onderhoudswerkzaamhedenuitvoert de kabel van de acculader van het stroomnet.
Tijdens het opladen van de accu's mag er nicht gerookit worden.
- Verwijder de contactsleutel om gebruik van de machine door Niet-bevoegde personen te voorkomen.
- Wanner de machine onbeheard worden achtergelaten, moet de machine zodanig worden beveiligd dat hij nicht kan gaan bewegen.
Zorg altijd dat de machine Niet in de zon, regen of andere weersomstandigheden staat, zowel in werking als bij stilstand. Gebruik bye machine binnen en onder droge omstandigheden; de machine mag nicht buiten onder vochtige omstandigheden worden gebruikt of opgeslagen.
Sluit voor gebruik van de machine alle deuren en/of kleppen, zoals aangegeven in de gebruiksaanwijzing.

LET OP!

• Deze machine is nicht geschickt voor gebruik door Personen (inclusief kinderen) met beperkte fysiieke, zintuiglijke of mentale capaciteiten of door personen met onvoldendeerving of kennis die Niet onder toezicht staan of geinstrueerd zichn over het gebruik van de machine door iemand die verantwoordelijk is voor zichn/haar veiligheid.
  Kinderen要去nd ondertoezichtstaanomervoortzorgendatzeiet metdemachine spelenn.
• Let bijzonder goed op wonneer u in de buurt van kinderen aan het werk bent.
• Gebruik de machine nicht voor andere doeleinden dan vermeld in deze handleiding. Gebruik alleen accessoires die door Nilfisk worden aanbevolen.
• Kijk de machine aandachtig na, alvorens deze te gebruiken. Controller altijd of alle onderdelen correct gemonteerd zich voor het gebruik. Wanner de machine Niet perfect is gemonteerd, kan er letsel bij Personen en schade aan de uitrusting ontstaan.
• Neem alle nodige voorzorgsmaatregelen om te voorkomen dathaar, sieraden en losse kledingstukken vast komen te zitten in de bewegende delen van de machine.
• Gebruik de machine Niet op een hellende ondergrond.
• Kantel de machine nicht meer dan de hellingshoek die op de machine worden aangegeven om de stabiliteit nicht in gevaar te brengen.
• Gebruik de machine Niet in bijzonder stoffige ruimten.
• Gebruik de machine alleen in voldoende verlichte ruimten.
• Als de machine in de buurt van andere mensen, buiten de bediener zich, worden gebruikt, dan要去en het zwaalicht en de zoemer bij afterwards (optioneel) worden ingeschakeld.
  Let er bij het gebruik van de machine op dat er zich geen mensen of voorwerpen in het werkgebied van de machine bevinden.
  Stoot nicht gegen kasten of stellingen, zeker als de kans bestaat dat er voorwerpen konnen omvallen.
  Zet geen vloeistoffen op de machine, gebruik de beker- en blikjeshouder.
• De temperatuur要去 bij gebruik van de machine tussen de 0^ en +40^ liggen.
• De temperatuur要去j opslag van de machine tussen de 0^ en +40^ liggen.
• De vochtigheidsgraad要去ussen 30% en 95% liggen.
  Volg bij gebruik van reinigingsmiddelen voor het reinigen van de vloeren de instructies en waarschuingen op de etiketten van de flessen.
  Draag handschoenen en andere geschikte beschemingsmiddelen voordat u reinigingsmiddelen hanteert.
• Gebruik de machine nicht als vervoermiddel.
  Laat de borstels nicht werken als de machine stilstaat om schade aan de vloer te voorkomen.
• Gebruik bij brand een poederbrandblusser. Gebruik geen water.
• Verwijder de beschermingsdelen van de machine nooit met de hand; hou u nauwkeurig aan de instructies voor normalaal onderhoud.
  Zorg dat er geen voorwerpen door de openingskomen. Wanner de openingsen zich verstopt, mag de machine Niet worden gezruikt. Houd de openingsen van de machine vrij van stof, draden, haren of andere vreeemde stoffen die de luchtstroom konnen verminderen.
• Verwijder of verander geen plaatjes van de fabrikant op de machine.
• Wanner u de machine handmatig wilt verplaatsen, moet u de elektromagnetische rem deblokkeren. Na het handmatig verplaatsen moet de elektromagnetische rem opnieuw worden geactiveerd. Gebruik de machine nooit met de elektromagnetische rem uitgeschakeld.
• Als de machineijdens onderhoud worden geduwd (geen accu's, accu's losgekoppeld, etc.), rijd dan nooit harder dan 4km / u
• Deze machine is nicht geschickt voor gebruik op staat of openbare wegen.
• Let goed op als de machine bij vriestemperaturen worden verplaatst. Het water in de vuilwatertank of de slangen kan bevriezen en de machine ernstig beschadigen.
• Gebruik borstels en pads die bij de machine worden geleverd of die in de gebruiksaaanwijzing worden gespecifieerd. Het gebruik van andere borstels of pads kan de veiligheid in gevaar brengen.
• Als u afwijkingen in de werkking van de machine vermoedt, controller dan of deze Niet worden veroorzaakt door gebrek aan dagelijks onderhoud. Als dat Niet het geval is, roept u de hulp in van bevoegd personeel of van een bevoegd servicecentrum.
  Vraag bij verwang ing van onderdelen om ORIGINELE verwangingsonderdelen bij een bevoegde leverancier en/of bevoegde detailhandelaar.
• Uit veiligheidsoverwegingen en voor een correcte werkking van de machine moet het onderhoud dat in het betreffende hoofdstuk in deze handleiding worden aangegeven voor bevoegt personeel of bij een servicecentrum worden uitgevoerd.
• Reinig de machine Niet met directe waterstralen, een hogedrukspuit of met bijtende materialen.
• Als er loodaccu's (WET) op de machine zichen gemonteerd, LaTeX de machine dan Niet meer dan 30^ kantelen ten opzichte van de horizontale ondergrond om te voorkomen dat er bijtende vloeistof uit de accu's loopt. Als de machine bij onderhoudswerkzaamheden moet worden gekanteld,要去en eerst de accu's worden verwijderd.
• Laat de machine als hij wordt afgedankt Niet onbemand staan vanwege de giftige en/of schadelijke materialen (accu, olie, etc.). Deze要去en volgens de voorschriften maar de.daarvoor bestemde verzamelplaatsen worden gebracht (zie het hoofdstuk Verwijdering).

BESCHRIJVING VAN DE MACHINE

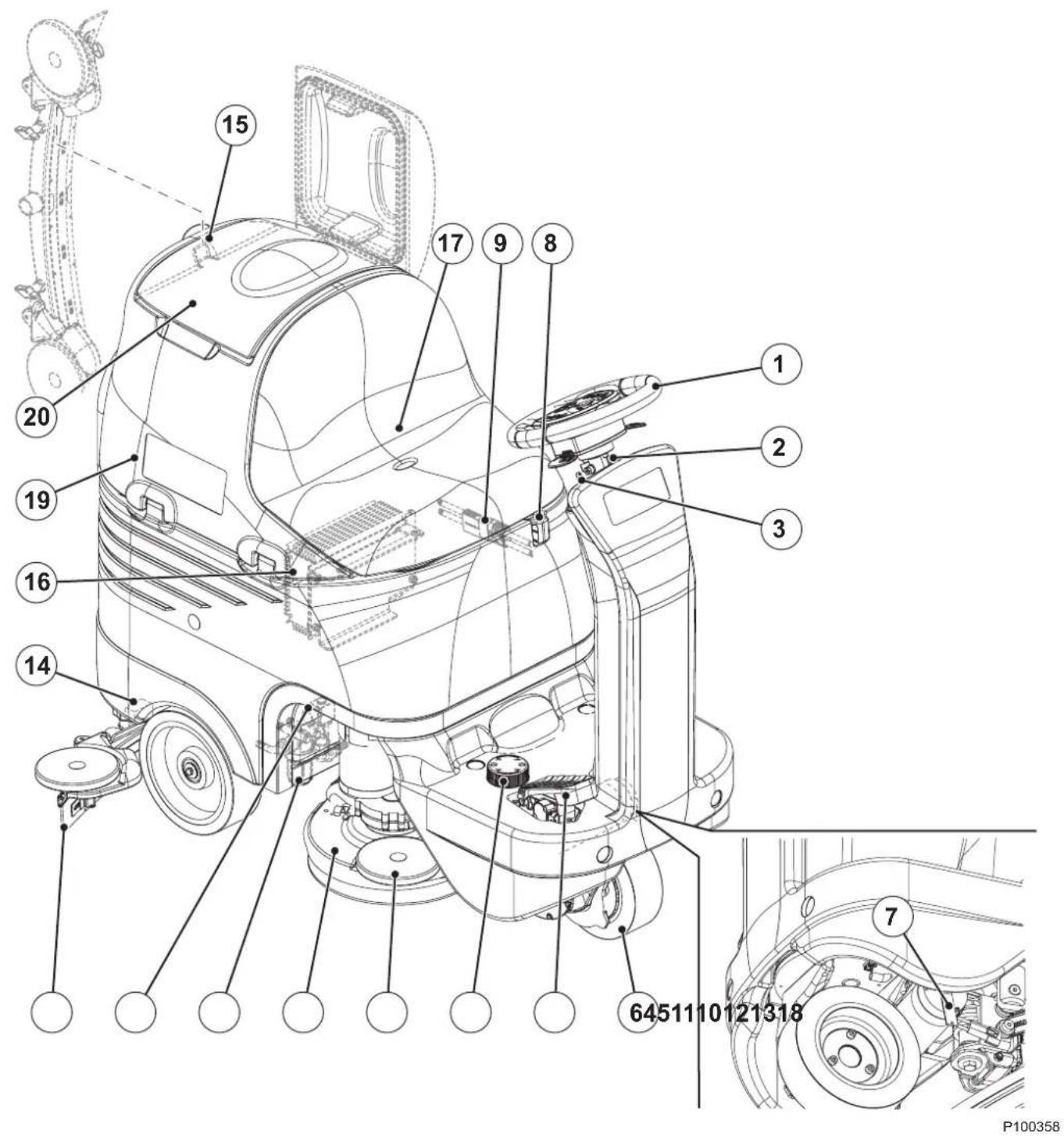

OPBOUW VAN DE MACHINE

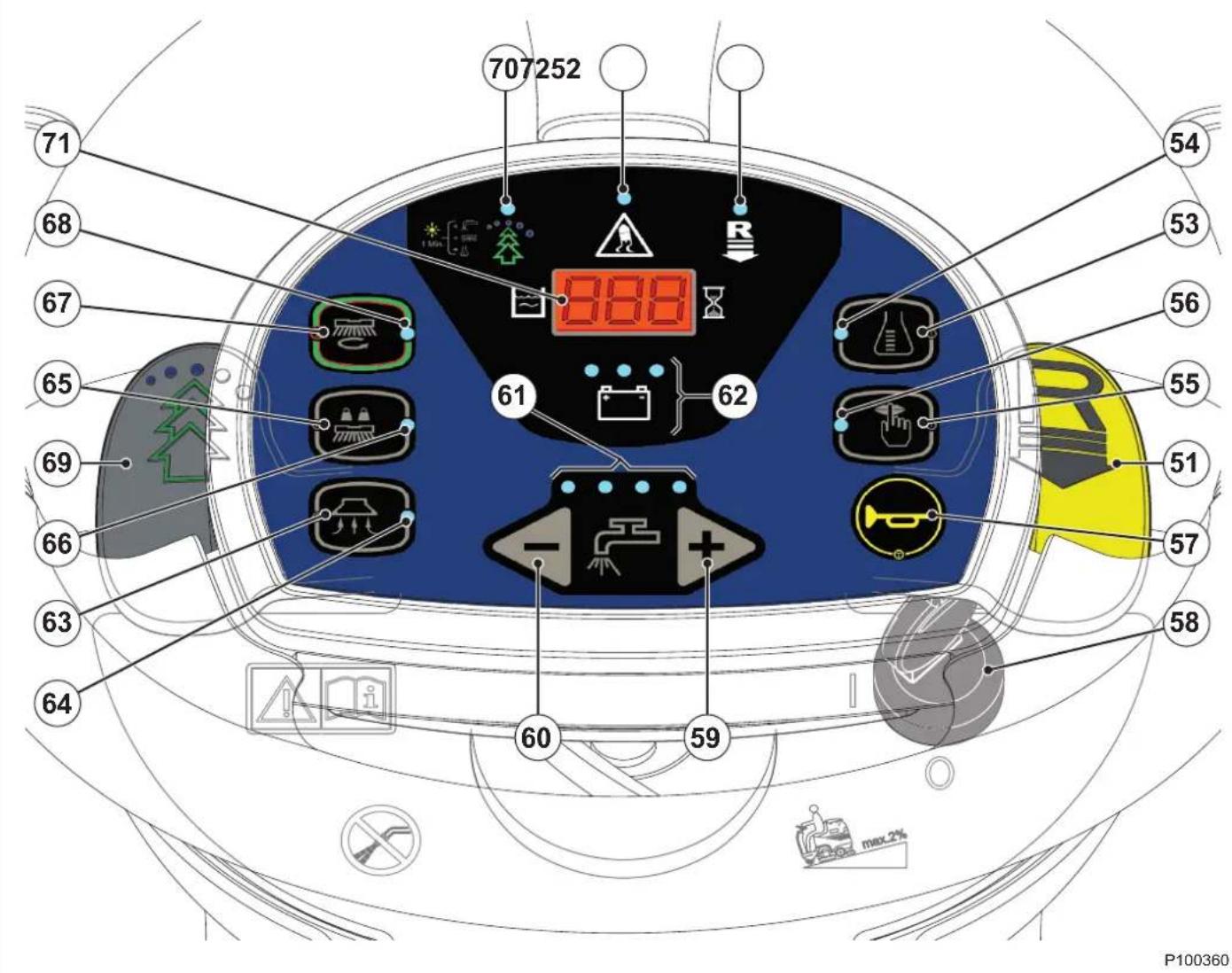

1. Stuurwiel met bedieningsspaneel (zie het volgende deel)
2. Stelhendel voor de hoogte van het stuurwiel
3. Contactsleutel
4. Gaspedaal
5. Hoogteafstelling voor de hielsteun
6. Sturende voorwiel, voor aandrijving en remmen
7. Deblokkeerhendel voor de elektromagnetische rem
8. NOODKNOP, alle functies worden onmiddelijk gestopt
9. Accustekker

10. Schrobdek schijfborstelhouser

11. Bufferrol

12. Filter voor reinigingsmiddel
13. Magneteklep
14. Kraantje voor openen/sluiten reinigingsoplossing
15. Bevestigingshoulder voor behoud trekker
16. Acculader (optioneel)
17. Stoel
18. Rubbers van de trekker
19. Kantelbare vuilwatertank
20. Afdekking vuilwatertank

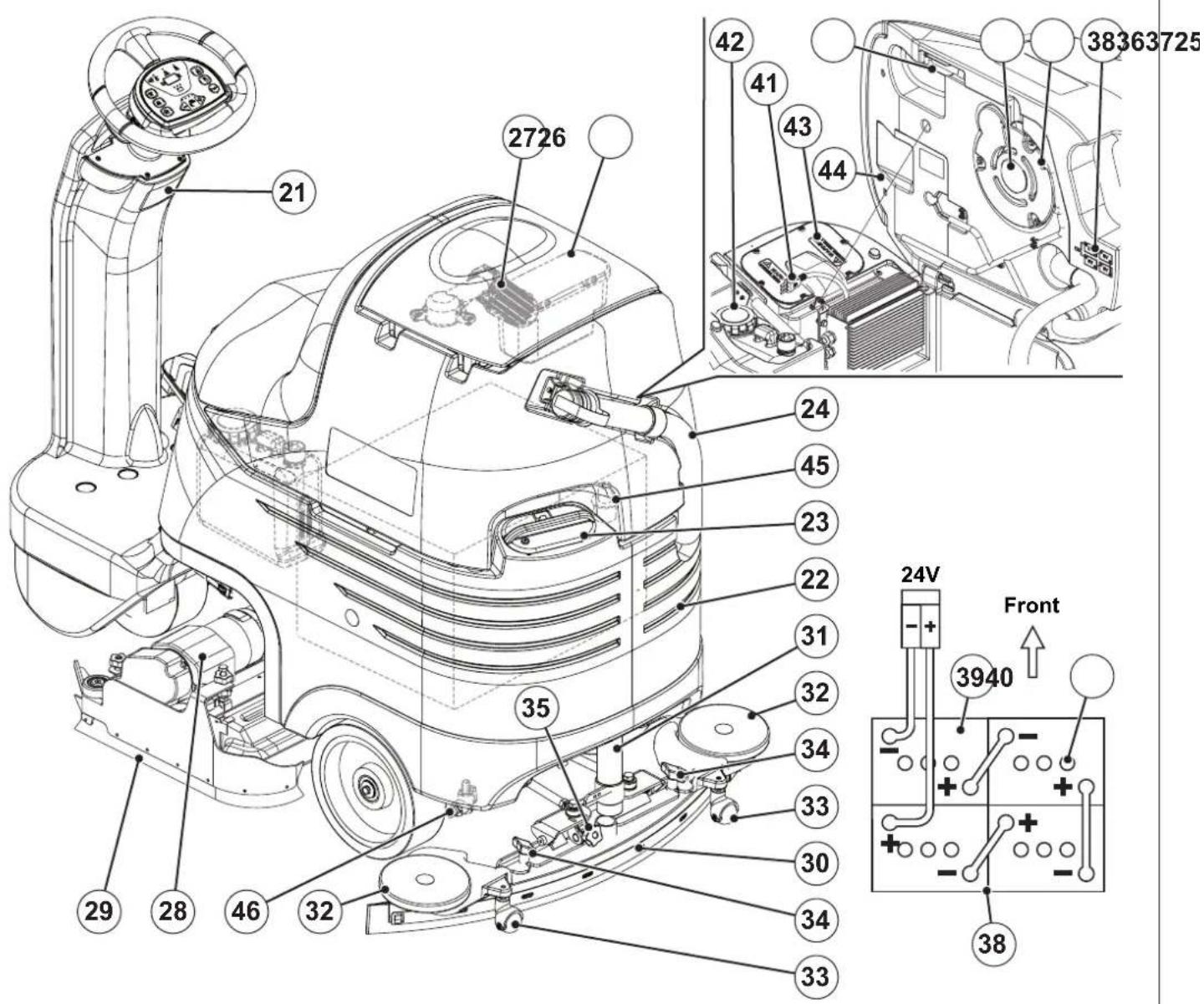

OPBOUW VAN DE MACHINE (Vervolg)

1. Plaatje met serialummer / technische gegevens / conformiteitsmarkering
2. Tank voor reinigingsmiddel
3. Vulpdop van tank voor reinigingsoplossing met uitneembare slang voor vullen
4. Uitlaatslang voor vuil water
5. Steunvoet tankeenheid
6. Container met vuilopvangrooster
7. Aanzuigrooster met automatische sluiting (drijvend)
8. Schrobdek houder cilindrische borstels
9. Zijflap voor schrobdek van houder voor cilindrische borstels
   30.Trekker
10. Aanzuigslang van de trekker

11. Bufferwielen trekker

12. Steunwielen trekker

13. Bevestigingswieltjes trekker
14. Wiel voor regeling van de uitlijning van de trekker
15. Motor aanzuigsysteme
16. Filter voor motor aanzuigssysteme
17. Aansluitschemaooor accu's
18. Accu's
19. Accukapjes (alleen voor WET-batterijen)
20. Kabel acculader (optioneel)
21. Tankje voor reinigingsmiddel (*)
22. Afdekking voor elektronicauimte
23. Vuilwatertank omhoog
24. Adapter voor afvoeren van reinigingsoplossing
25. Kraantje voor aftappen tank voor reinigingsoplossing
    (*) Alleen voor machines met EcoFlex-system (optioneel)

P100359

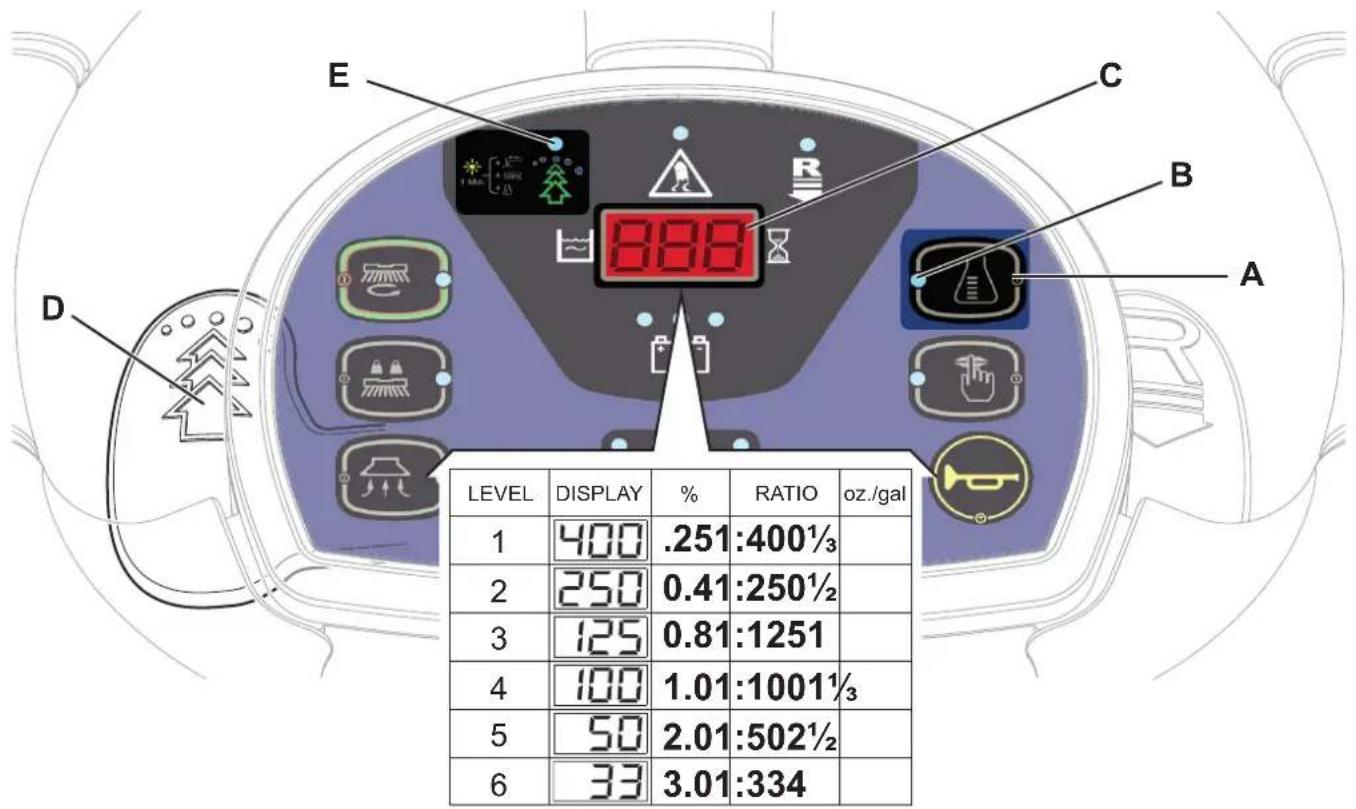

STUUR MET CONTROLE- EN BEDIENINGSPANEEL

1. Hendel voor inschakelen/uitschakelen achteruitversnelling
2. Led voor inschakelen awhileversnelling
3. Knop voor afstelling van toevoer reinigingsmiddel in het spoelwater (*)
4. Led voor inschakenen afstelling van percentage reinigingsmiddel in het spoelwater (^*)
5. Inschakelknop voor stille modus
6. Led voor inschakelen stille modus
7. Knop geluidssignaal
8. Contactsleutel
9. Knop voor grotere toevoer van reinigingsoplossing
10. Knop voorkleinere toevoer van reinigingsoplossing
11. Led-streep voor hoeveelheid toegevoerd reinigingsoplossing
12. Led-streep voor laadstatus van de accu's
    Groen lampje - accu's opgeladen
13. Geel lampje - accu's bijna leeg
14. Rood lampje - accu's leeg
15. Knop aanzuigsysteme
16. Activeringsled aanzuigssysteme
17. Knop voor extra druk (^**)
18. Led voor extra druk
19. One-Touch™ knop voor wassen/drogen
20. Led One-TouchTM-knop:
    Knipperende led - omhoog/omlaag brengen schrobdek borstelhouser en trekker

21. Brandende led - machine in bedrivf

22. Hendel voor uitschakeling/inschakeling EcoFlex (*)

23. Led EcoFlex-systeel (^*)

24. Led brandt - EcoFlex in werking
    Knipperende led - EcoFlex override

25. Display met urenteller en het niveau van schoonmaakoplossing:

Bij het starten van de machine wordt het aantal arbeidsuren enkele seconden weergegeven.
- Tijdens het gebruik van de machine worden het niveau van de reinigingsoplossing in de tank aangegeven (in liter).
- Als het niveau meer dan 70 liter is, geeft het display 'FUL' aan.
- Als het peel minder dan 30 liter is, worden 'LO' op het display aangegeven.
- Als de tank bijna leeg is, begint de indicateatie 'LO' tek nipperen.

OPMERKING

De individatie 'LO' kan gaan knipperen voordat de tank helemaal leeg is, dus u kurz uw werkzaamheden afronden. Controller danECHTER wel de stroming van het reinigingsmiddel maar de borstels.

1. Activeringsled voor anti-slipregeling

() Alleen voor machines met EcoFlex-system (optioneel)
(^*) Alleen voor BR 652, BR 752

ACCESSIONS / OPTIES

Naast de onderdelen van de standarduitvoering kan de machine worden uitergerust met de volgende accessoires, op basis van het gebruik van de machine:

• Accu's van het type GEL/AGM

-EcoFlex

Schijfforstels en cilindrische borstels van ander materiaal dan het standardmaterial

• Set 'mop a trash'

• Pads van ander materiaal dan van de standardpads

Motor voor aanzuigssysteme van 670 W

Rubber voor trekker van ander materiaal dan het standaardmaterialiaal

Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier.

Model BR 652 BR 752 BR 752C
Inhoud schoonwatertank 80 liter
Inhoud vuilwaterreservoir 80 liter
Maximale lenghte machine 1.360 mm
Breedte machine zonder trekker 670 mm 748 mm 810 mm
Breedte trekker 890 mm
Hoothe machine 1.190 mm
Ruihte voor U-bocht 1.500 mm
Breedte Reinigingsvlak	660 mm	710 mm
Diameter acheterwieten op vaste as	250 mm
Specifieke druk op de vloer van de acheterwieten	0,9 N/mm2
Diameter sturend vooriel, voor aandrijving en remmen	225 mm
Specifieke druk op de vloer van het vooriel	0,5 N/mm2
Diameter schijfborstels	330 mm 355 mm	-
Afmelingen cilindrische borstel (diameter x lenghte)	-	-	145 x 690 mm
Druk van borstels met extra druk uitgeschakeld	30 kg	32 kg	35 kg
Druk van borstels met extra druk ingeschakeld	48 kg	50 kg	-
Toevoer Reinigungsmiddel	van 1 tot 3 liter/min
Geluidsdruk op hetoor van de bestuurder (ISO 11201, ISO 4871, EN 60335-2-72) (LpA)	65 dB(A) ± 3 dB(A)
Geluidsvermogen geprodued door de machine (ISO 3744, ISO 4871, EN 60335-2-72) (LwA)	82 dB(A)
Trillingsniveau doorgegeven aan de armen van de bediener (ISO 5349-1, EN 60335-2-72)	< 2,5 m/s2
Trillingsniveau doorgegeven aan het lichaam van de bediener (ISO 2631-1, EN 60335-2-72)	0,8 m/s2
Maximaal toegestane hellingshoek	2%
Vermogen van motor voor aandrijsysteme	300 W
Maximale snelheid	6 km/u
Vermogen van motor voor aanzuigsysteme	420 W
Indruk van aanzuigsysteme	1.000 mmH2O
Vermogen borstelmotor	2 x 400 W		2 x 600 W
Draaiselheid van borstel	230 toeren/min.		720 toeren/min.
Totaal geabsorbeerd vermogen	1,5 kW
Beveiligingsclassificatie IP	X4
Afmelingen accurimte (length x bredte x hoogte)	380 x 540 x 300 mm
Type accu's	4 accu's van 6 V, 180 Ah C5 (WET)
	4 accu's van 6 V, 180 Ah C5 (GEL/AGM)
Gewicht zonder accu's, met lege tanks	175 kg	177 kg	180 kg
Gewicht zonder accu's en met lege tanks	303 kg	305 kg	308 kg
Maximaal gewicht bij rijden (GVW)	446 kg	448 kg	451 kg
Transportgewicht	207 kg	209 kg	212 kg

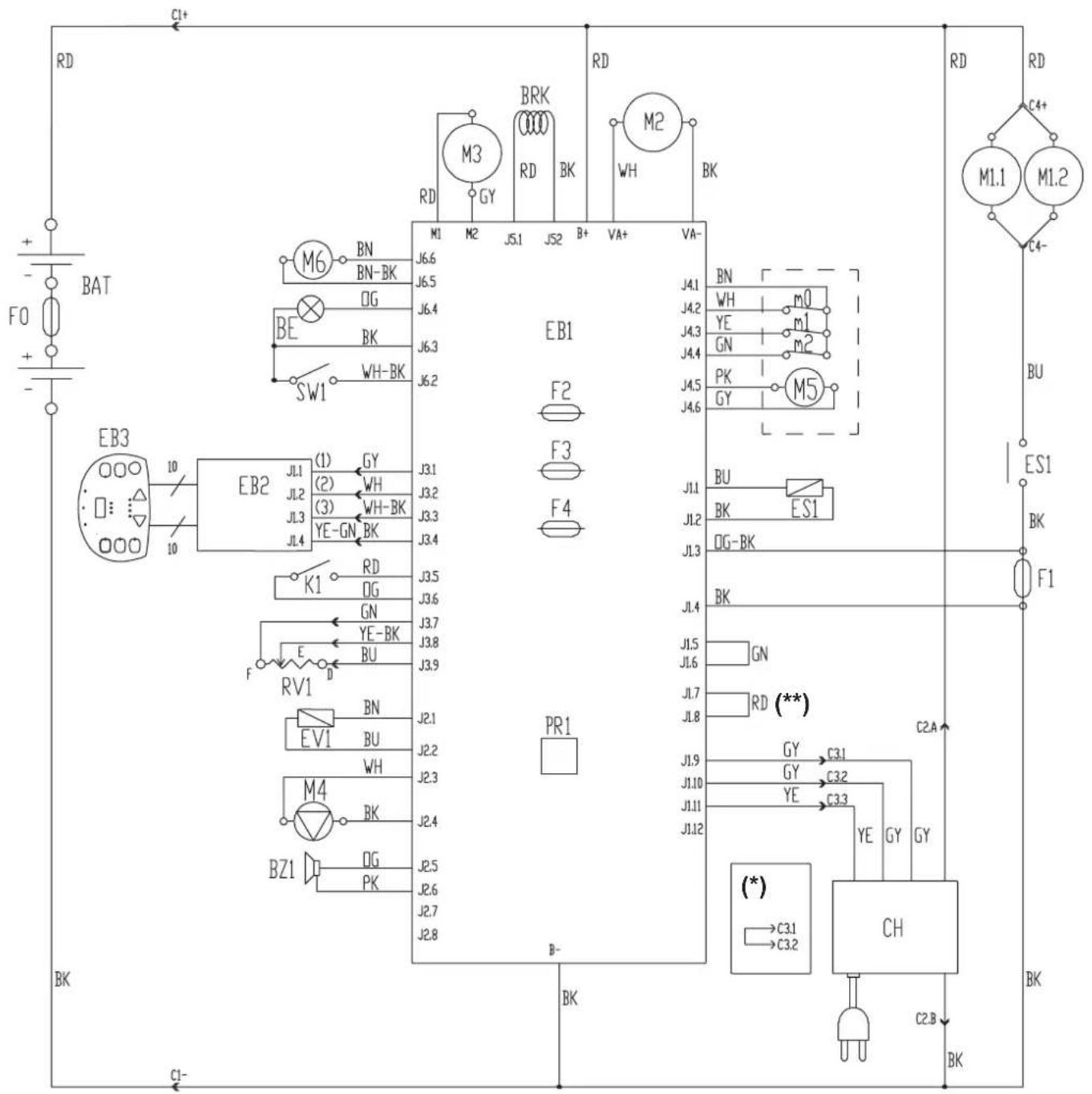

ELEKTRISCH SCHEMA

Legende

BAT Acdu 24 V

BE Knipperlamp (optioneel)

BZ1 Akostisch signaal bij achteruitrijden/akoestisch signaal

C1 Accustekker

C2 Hoofstekker acculader

C3 Secundaire stekker acculader

C4 Stekker schrobdek borstels

CH Acculader (optioneel)

EB1 Elektronische kaart functies

EB2 Display voor elektronische installmentie

F2 Hoofdzekering elektronische installmentie

F3 Zekering signaleringscircuit

F4 Zekering aandrijfmechanismen

K1 Contactschakelaar

M1.1.2 Motoren borstel

M2 Motor aanzuigsysteme

M3 Motor aandrijfsystem

M4 Pon'prinigingsmiddel (optioneel)

M5 Motor voor aandrijfmechanisme van schrobdek borstels

M6 Motor aandrijfmechanisme trekker

m0 Micrbschakelaar stand 0 aandrijfmechanisme trekker

m1 Micrschakelaar stand 1 aandrijfmechanisme trekker

m2 Micrschakelaar stand 2 aandrijfmechanisme trekker

PR1 Drukschakelaar reinigingsmiddelniveau

RV1 Polentiometer gaspedaal

SW1 Mijproschakelaar stool

Kleurcodering

BK Zwart
BU Blaw
BN Bruijh
GN | Groen
GY Grijs
OG Oranje
PK Roze
RD Rood
VT Paars
WH | Wit
YE Geel
() Uitvoeringen zonder gemonteerde acculader
(^*) Alleen voor de uitvoeringen BR 652, BR 752

ELEKTRISCHE INSTALLATIE (vervolg)

P100361

GEBRUIK/WERKING

LET OPI

Op de machine zijn enkeleplaatjes aangebracht met de volgende woorden:

GEVAARI!

Bij het lezen van deze handleiding要去 bediener de betekenis van de symbolen op deze plaatjes goed kennen.

(Zie de paragraaf Symbolen op de machine).

Dek deplaatjes Niet af en verrang ze onmiddelijk als ze beschadigd zich.

CONTROLE / VOORBEREIDINGEN VOOR ACCU'S OP EEN NIEUWE MACHINE

LET OP!

De elektrische onderdelen van deze machine konnen ernstig beschadigd raken als de accu's Niet op de juiste manier worden gemonteerd en aangesloten. De accu's mogen alleen door bevoed personeel worden gemonteerd. Stel op basis van het gemonteerde type accu (WET of GEL/AGM) de elektronische installmentie voor de functies in.

Controleer voordat u de accu's monteert of ze Niet beschadigd zich.

Ontkoppel de stekker van de accu's of acculader.

Wees altijd bijzonder voorzigthig met de accu's.

Bevestig de beschermkapjes van de occupolen die bij de machine worden geleverd.

De machine heeft 4 accu's van 6V nodig, die volgens het schema (38) zijn aangesloten.

De machine kan op een van de volgende manieren worden geleverd:

Met accu's (WET of GEL/AGM) op de machine gemonteerd, maar voor gebruik

1. Open de afdekking (20) en controller of de vuilwatertank (19) leeg is. Leeg deze anders met de afvoerslang (24).
2. Sluit de afdekking (20).
3. Til de vuilwatertank (44) voorzichtig op.
4. Controller of de accu's via de stekker (9) op de machine zich aangesloten.
5. Laat voorzichtig de vuilwatertank (44) zakken.
6. Bij het eerste gezebruik van de machine metijke accu's, moet een complete oplaadcyclus van de accu's worden uitgevoerd (zie de procedure in het hoofdstuk Onderhoud).

Zonder accu's

1. Schaf de juiste accu's aan (zie de paragraaf Technische eigenschappen).
   Raadpleeg voor de juiste keuze en montage een gekwalificeerde leverancier.
2. Stel de machine in op basis van het type gemonteerde accu (WET of GEL/AGM) (zie het volgende deel).
3. Monteer de accu's (zie het volgende.Deel).
4. Laad de accu's op (zie de procedure in het hoofdstuk Onderhoud).

DE ACCU'S MONTEREN EN HET TYPE ACCU INSTELLLEN (WET OF GEL/AGM)

De accu's monteren

1. Open de afdekking (20) en controller of de vuilwatertank (19) leeg is. Leeg deze anders met de afvoerslang (24).
2. Sluit de afdekking (20).
3. Til de vuilwatertank (44) voorzichtig op.
4. Monteir de accu's en sluit ze aan volgens het juiste schema (38).

Installing van het type accu

Stel op basis van het type accu dat is geinstalleerd (WET of GEL/AGM) de elektrische installmentie van de machine en de geintegreerde acculader (optioneel) als volgt in:
5. Zet de contactsleutel (58) op I' en controllerer de huidige instelling door in de eerste paar seconden na het inschakelen van de machine het aantal keren dat de accelampjes (62) knipperen te tellen, aan de hand van de volgende tabel:

INSTELLING DISPLAY (71) ACCULAMPJES (62) TYPE ACCU LAADSTROOM
1	CEE 20A	4 knipperende rode lampjes WET		STANDARD2
	CEL 20A	4 knipperende groene lampjes GEL-AGM
3	CEE 20A	4 knipperende gele lampjes GEL type EXIDE	®
4 2 knipperende rode lampjes WET				BEPERKT (zie opmerking)5
	CEL 15A	2 knipperende groene lampjes GEL-AGM
6	CEE 15A	2 knipperende gele lampjes GEL type EXIDE	®

1. Als de instelling moet worden gewijzigd, gaat u te werk zoals in de volgende punten worden beschreiben.
2. Schakel de machine uit door de contactsleutel (58) op '0' te zetten.
3. Druk de knappen (67) en (63) tegelijkertijd in en houd ze ingedrukt. Draai de contactsleutel (58) daarna maar 'I'.
4. Laat de knoppen (67) en (63) minimaal 5 seconden na het starten van de machine los.
5. Druk binnen 3 seconden nog een keer kort op de knop (63) om maar de volgende instelling te gaan (van 1 tot 6 op volgorde).

OPMERKING

Tijdens de uitvoering van punten 9 en 10 worden de instellenen ook op het display (71) weergegeven, door middel van de code in de tabel.

OPMERKING

Gebruik als er accu's met minder capacitieit dan 160Ah@5h (zie bij twijfel de documentationatie van de accu's) worden gebruikt de laadstroom BEPERKT via de instellenen 4, 5 of 6 UIT de tabel, op basis van het type gemonteerde accu, om oververhitting van de accu'sijdens het opladen te voorkomen.

OPMERKING

De acculader (optie) die op de machine is geinstalleerd worden met het type accu geconfigureerd.

Accu's opladen

1. Laad de accu's op (zie de procedure in het hoofdstuk Onderhoud).

VOOR HET STARTEN VAN DE MACHINE

LET OP!

Telkens als de machine worden gestart, moet u controlleden of er geen vremeinde voorwerpen tussen het schrobdek (10 en 28) en de machine of tussen de trekker (30) en de machine zitten. Deze kunnen ervoor zorgen dat het schrobdek en de trekker Niet omhoog kuren worden gezet. Deze controle is nodig als de machineuitgeschakeld is geweest zonder dat het schrobdek van de borstelhouser en de trekker omhoog is gezet; als de machine wee wordt ingeschakeld, gaan het schrobdek en de trekker automatisch omhoog.

De borstels monteren/verwijderen (alleen voor BR 652, BR 752)

Bij machines waarop het betreffende schrobdek is gemonteerd, kuren de borstels (A, Afb. 1) of de padhoulders (B) met pad (C) worden gemonteerd, afhankelijk van de uit te voeren werkzaamheden op de vloer.

Ga als volgt te werk voor montage/demontage.

1. Steek de contactsleutel (58) in het contact en draai deze in stand 'I'.

LET OP!

Voordat u de One-Touch knop (67) activeert,要去 altijd controleren of er geen vreemde voorwerpen tussen het schrobdek (10) en de machine zitten die ervoor konnen zorgen dat het schrobdek Niet omhoog kan worden gezet.

1. Breng het schrobdek omhoog door op de One-Touch knop (67) te drukken.
2. Zet de contactsleutel (58) in de stand '0' en verwijder de sleutel.

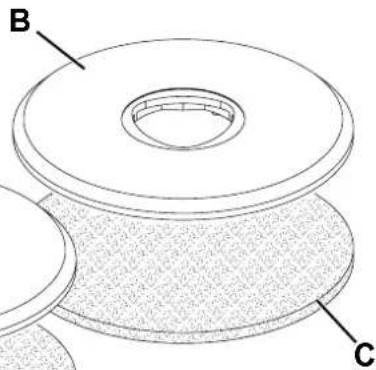

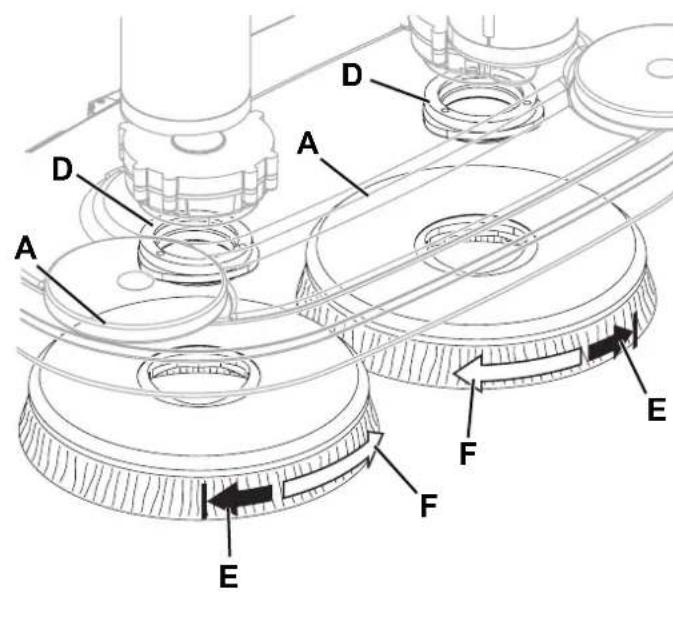

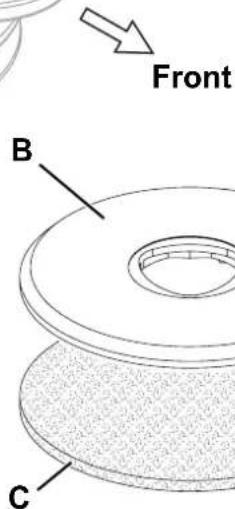

3. Monteer de borstels (A) of padhouser (B) door deze in de naafhouser (D) onder het schrobdek te plaatsen en deze in tegengestelde richting van de borstels totdat aan de eindaanslag (E) te draaien.
4. Voer de punten 1 tot en met 3 in omgeekerde volgorde uit om de borstels te verwijderen. Koppel de borstel handmatig los uit de naaf door deze in de draairichting (F) te draaien.

LET OP!

Wanner de machine Niet perfect is gemonteerd, kan er letsel bij personnes en schade aan de uitrusting ontstaan. Controller altijd of alle onderdelen zijn gemonteerd voordat de machine in gebruik worden genomen. Controller de machine voor gebruik.altijd zorgvuldig.

Afbeelding 1

P100362

Beschikbare types borstels en handleiding voor toepassing ervan (alleen suggesties)

Modellen MIDLITE GRIT 180 MIDGRIT 240	PROLENE PROLITE	UNION MIX
Algemene reiniging:
Beton
Terrazzovloeren
Keramiektegels/breukstenen
Marmer
Vinyltegels
Rubberen tegels
Polijsten:
Rubberen tegels
Marmer
Vinyltegels

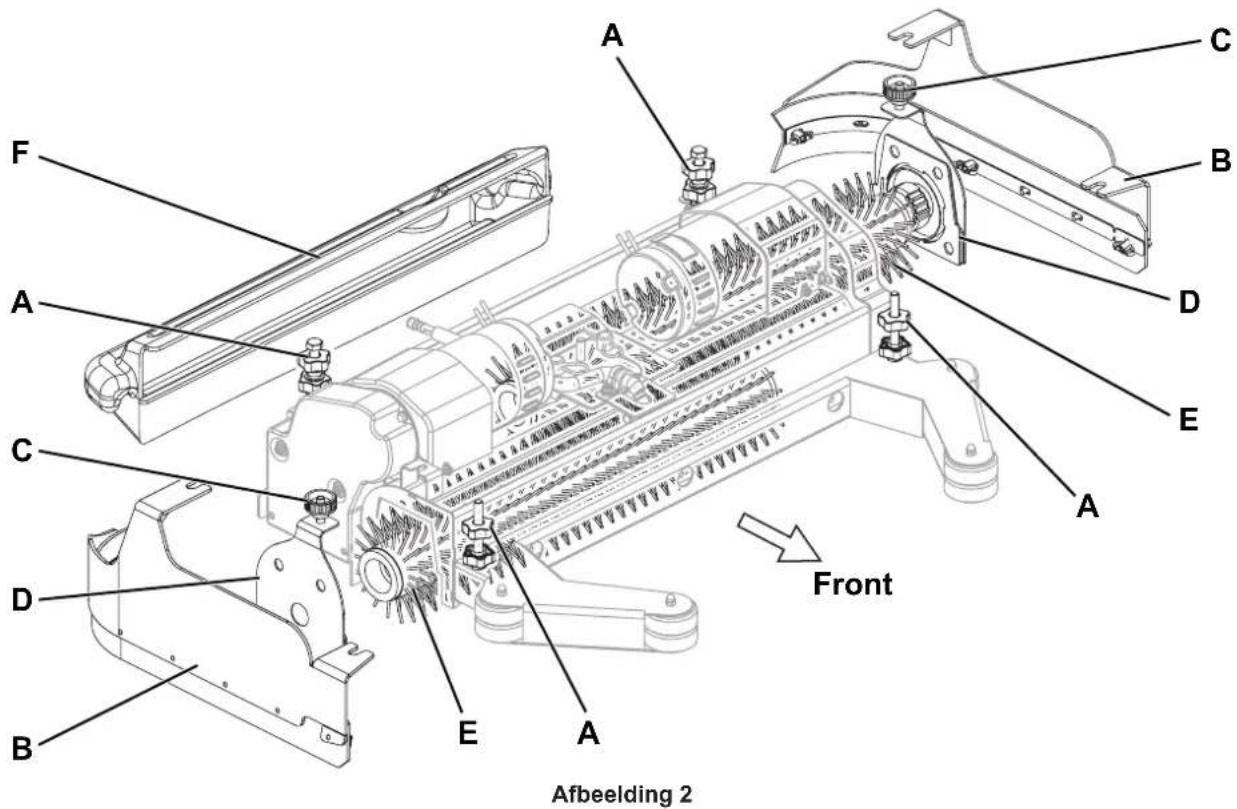

De cilindrische borstels monteren/verwijderen (alleen voor BR 752C)

1. Steek de contactsleutel (58) in het contact en draai deze in stand 'I'.

LET OP!

Voordat u de One-touch knop (67) activeert, moet u algtd controlleren of er geen vreemde voorwerpenussen het schrobdek (28) en de machine zitten die ervoor hunnen zorgen dat het schrobdek Niet omhoog kan worden gezet.

1. Breng het schrobdek omhoog door op de One-Touch knop (67) te drukken.
2. Zet de contactsleutel (58) in de stand '0' en verwijder de sleutel.
3. Draai aan beiden zichden van de machine de knoppen (A, Afb. 2) los en verwijder de zijflapeenheden (B).
4. Draai de knoppen (C) los en verwijder de klepjes (D) door de knoppen omlaag te drukken.
5. Monteer de rolborstels (E) of verwijder de borstels om neue borstels te monteren.

De cilindrische borstels moeten aan beiden kanten worden gemonteerd.

1. Monteer de klepjes (D) en bevestig ze met de knuppen (C).
2. Monteer de zichflaepenheden (B) en bevestig ze met de knappen (A).

LET OP!

Wanner de machine nicht perfect is gemonteerd, kan er letsel bij Personen en schade aan de uitrusting ontstaan. Controller altijd of alle onderdelen zich gemonteerd voordat de machine in gebruik worden genomen. Controller de machine voor gebruik.altijd zorgvuldig.

P100363

Beschikbare typen cilindrische borstels en handleiding voor toepassing ervan (alleen suggesties)

Modellen MAGNA GRIT 46 DYNA GR	T 80 MIDLITE GRIT	180 PROLENE	PROLITE UNION MIX
Algemene reining:
Beton
Terrazzovloeren
Keramiektegels/breukstenen
Marmer
Vinyltegels
Rubberen tegels

Montage van de trekker

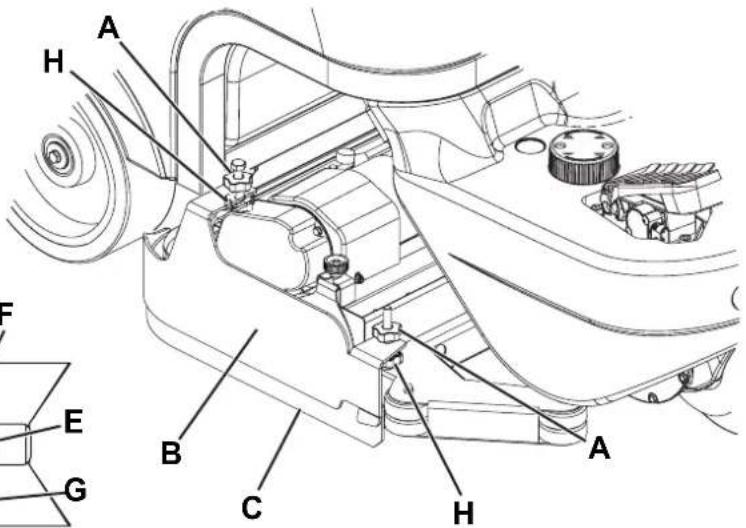

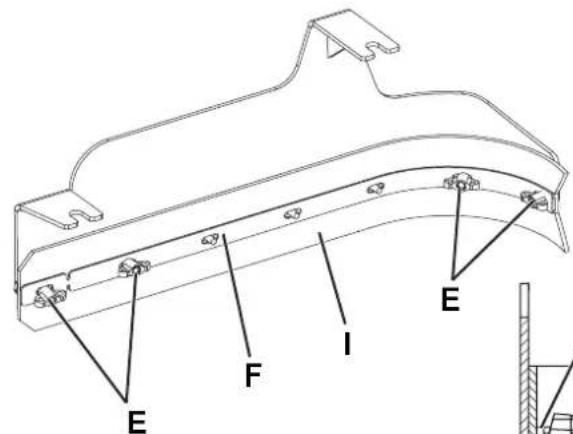

1. Monteer de trekker (30) en zet hem vast met de wieljtes (34). Sluit daarna de aanzuigslang (31) aan op de trekker.
2. Stel met behulp van het wielje (35) de trekker af zodate rubbers (18) de grond over de hele lengte raken en de voorste rubber iets van de vloer staat.

De tank met reinigingsmiddel vullen

OPMERKING

Wanneer de machine is voorzien van het EcoFlex-system (optioneel), dan moet er schoon water in de tank worden gegoten; giet anders een reinigingsoplossing in de tank.

WAARSCHUWING!

Gebruik alleen vloeibare reinigingsmiddelen die weinig schuimen en nicht brandaar zich; ze要去 geschikt zich voor de machine.

LET OP!

Volg bij gebruik van reinigingsmiddelen voor het reinigen van de vloeren de instructies en waarschuwingen op de etiketten van de flessen.

Draag handschoenen en andere geschikte beschemingsmiddelen voordat u reinigingsmiddelen hanteert.

1. Open de vulmond (23).
2. (Voor machines zonder EcoFlex-systeme)

Vul de tank (22) via de uitneembare slang met een reinigingsoplossing die geschikt is voor de uit te voeren werkzaamheden. Vul de tank (22) Niet volledig. Laat het peil tot enkele centimeters onder de rand van de vulmond (23) staan.

Houd u aan de verdunningsinstructies op het label van het chemische product dat voor het reinigingsmiddel worden gebruikt. De temperatuur van de reinigingsoplossing mag Niet hoger zich dan 40^

(Voor machines met EcoFlex-system)

Vul de tank (22) via de uitneembare slang met schoon water.

Vul de tank (22) nicht volledig. Laat het peil tot enkele centimeters onder de rand van de vulmond (23) staan.

De temperatuur van het water mag Niet hoger zichn dan 40^

Vullen van het reinigingsmiddeltankje

(Voor machines met EcoFlex-system)

1. Open de afdekking (20) en controller of de vuilwatertank (19) leeg is. Leeg deze anders met de afvoerslang (24).
2. Sluit de afdekking (20).
3. Til de vuilwatertank (44) voorzichtig op.
4. Open de dop van het reinigingsmiddeltankje (42).
5. Vul het tankje met een reinigingsmiddel dat geschikt is voor de werkzaamheden (geconcentreerd reinigingsmiddel).
   Vul het tankje Niet volledig. Laat het peil tot enkele centimeters onder de rand staan.

OPMERKING

Als de slang van de tank voor het reinigingsmiddel leeg is (bij een neueu systeme, bij een leeg systeme dat wordt gereinigid, etc.), kan het handig zich voor het vullen van de slang een of meerere keren een reinigingscylus uit te voeren van het EcoFlex-system (zie de procedure in het hoofdstuk Onderhoud).

Afstelling van de bestuurdersstoel

1. Stel de hoogte van het stuurwiel (1) met de hendel (2) en de hoogte van de hielsteun (5) af in een comfortabele positie voor de bediener.

DE MACHINE STARTEN EN STOPPEN

Starten van de machine

1. Bereid de machine voor zoals werk beschreven in het vorige.Deel.
2. Zet de contactsleutel (58) op I, zonder dat u het gaspedaal (4) indrukt. Controller of de groene led van de laadindicator voor de accu's (62) gaat branden.

Wanner het gele of rode lampje gaat branden, zet de contactsleutel (58) dan op '0' en laad de accu's op (zie de procedure in het hoofdstuk Onderhoud).

1. Ga op de werkplek zitten en start de machine met de handen op het pedaal (4).

De bewegingssnelheid is instelbaar van nul tot de maximale waarde via de druk op het pedaal (4).

1. De rijfungtie vooruit/achteruit worden geselecteerd met de hendel (51) rechts van het stuurwiel.

OPMERKING

De stoel (17) is uitgerust met een veiligheidssensor waardoor de machine alleen via het pedaal (4) kan worden verplaatst als de bediener op de bestuurdersstoel zit.

OPMERKING

Op de machine is een antislipsystem [led (72) knippert] voorzien, dat de snelheid waar nodig tijdens het sturen en bij zijdelings kantelen van de machine begrenst, onafhankelijk van de druk die wordt uitgeoefend op het pedaal.

Deze snelheidsbeperking is geen storing, maar een eigenschap die de stabiliteit en veiligheid van de machine onder alle omstandigheden verhoegt.

1. Laat de borstelhouser en de ruitenwisserhouser zakken door op de One-touch knop (67) te drukken.
2. Zet de knoppen voor de afstelling van de stroming van de reinigingsoplossing (59 en 60) in de stand die het meest geschikt is voor de werkzaamheden.
3. Als u met de veegwerkzaamheden wilt beginnen, manoeuvreert u het stuur (1) met uw handen en drukt u op het pedaal (4) om de machine te verplaatsen.

OPMERKING

Op de machine is een beveiligingsystem aanwezig dat ervoor zorgt dat de borstels en het aanzuigsystem alleen kannen werken als de machine rijdt.

De machine stoppen

1. Laat het pedaal (4).
2. De machine hooft nicht te worden geblokkeerd als hij stilstaat of is geparkeerd omdat de elektromagnetische rem automatisch de machine op de rem zet als het gaspedaal nit is geactiveerd.
3. Zet het schrobdek met borstelhouser en de trekker omhoog door op de One-touch knop (67) te drukken.

WAARSCHUWING!

In geval van onmiddelijkneoodzaak en om de machine in al zich functies te stoppen in geval van nood, drukt u stevig op de nooodknop (8).

Zet de vuilwatertank (44) omhoog en sluit de accustekker (9) waar aan om de werkking van de machine te herstellen.

MACHINE IN GEBRUIK (WASSEN/DROGEN)

1. Start de machine Zoals werden beschreiben in het vorige deel.
2. Waar nodig kunt u de hoeveelheid reinigingsoplossing die maar de borstels gaat variieren met behulp van de knappen (59 en 60).
3. Activeer waar nodig de stille functie met de knop (55) om het geluid te minimisieren.

OPMERKING

We raden u aan de stille functie alleen op gladde vloeren, zonder voegen, te gebruiken.

OPMERKING

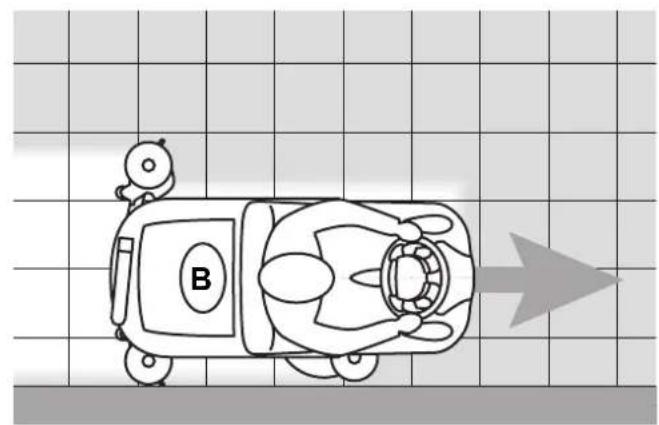

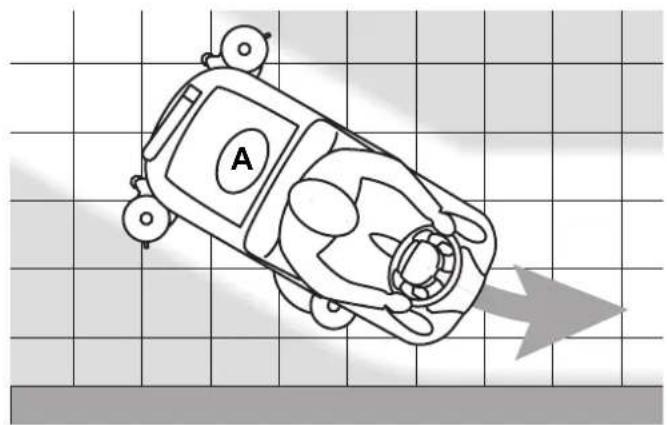

Nilfisk raadt u aan de rechterzijde van de machine eerst richting de muur te latent gaan om de vloer gegen de muur te reinigen/drogen, zoals in afbeelding 3.

Afbeilding 3

P100364

Afstelling van de trekker

1. Stop eventueel de machine en draai het stelwieljtje voor uitlijing van de trekker (35) zodenig dat dechterste rubber over de hele lengte de vloer raakt.

Afstelling van de concentratie van het reinigingsmiddel in de reinigingsoplossing

(Voor machines met EcoFlex-system)

Het systeem voor het mengen van het reinigingsmiddel met het waswater wordt geactiveerd door op de knop voor aanpassing van het reinigingsmiddelse percentage te drukken (A, Afb. 4): met led (B) aan, wordt het reinigingsmiddel aan het waswater toegevoed. Het display (C) geeft het concentratieghalte van het reinigingsmiddel in de reinigingsoplossing aan, zoals in de tabel in afbeelding 5.

Wanneer u de huidige instellenen van het percentage reinigingsmiddel wilt aanpassen, ga dan als volgt te werk:

1. Schakel de knop voor afstelling van het percentage van het reinigingsmiddel (A)uit [de led (B) moet uit gaan].
2. Houd de knop voor afstelling van het percentage reinigingsmiddel (A) ingedrukt totdat het led-lampje (B) knippert.
3. Laat de knop los (A). Houd deutsche opnieuw kort ingedrukt om maar het volgende niveau op het display (C) te gaan, zoals in de tabel in afbeelding 4; herhaal de handeling totdat u de gewenste instelling bereikt.
4. Wacht totdat het led-lampje (B) stopt met knipperen: het neue紊 is ingesteld.

OPMERKING

De instelling van het percentage reinigingsmiddel wordt in het geheugen opgeslagen, ook nadat de machine wordenuitgeschakeld.

EcoFlex-functie

Til de EcoFlex-hendel (D, Afb. 4) op telkens wanner u tijdelijkmeer wasvermogen nodig heeft.

Als u de hendel (D) [led (E) knippert] omhoog zet, neemt de toevoer van de reinigingsoplossing toe, wordt de extra druk van de borstels geactiveerd en (voormachines met EcoFlex-systeem) neemt de concentratie van het reinigingsmiddel in de oplossing toe (wonneer de functie voor het mengen van het reinigingsmiddel is uitgeschakeld, wordt de functie automatisch ingeschakeld). Wonneer u de schakelaar (D) wee omhoog zet, worden de oorspronkelijke instelleningen weer hersteld [led (E) brandt].

OPMERKING

Wanner de hendel (D) niet nog een keer omhoog zet, worden de oorspronkelijke instellenen automatisch na 60 seconden hersteld.

Afbeelding 4

P100365N

Werken met de functie voor extra druk van de borstels (alleen voor BR 652 / BR 752)

1. Als het vui op de vloer moeilijk loslaat, kunt u de schijfborstelsmeer druk uit latent oefenen op de vloer, met behulp van de knop (65).
2. Druk nog een keer op de knop (65) om wee terug te keren maar de normale druk. De knop (65) is alleen actief als het schrobdek (10) olaag staat en de led (68) van de One-Touch knop (67) brandt.

WAARSCHUWING!

Als de motoren van de borstels overbelast worden, waar dat vreemde voorwerpen de beweging van de borstels/ pads belemmeren of bij een erg agressieve vloer/borstels, zorgt een beveiligingsystem dat de borstels na ongeveer een minuut continue overbelasting stoppen.

Overbelasting wordt aangegeven door het gelijkstitig knipperen van de drie lampjes voor de acculading (62). Als de overbelasting zich voordoet tijdens werkzaamheden met de functie voor extra druk ingeschakeld, dan verlicht het system automatisch de druk op de borstel door de functie voor extra druk uit te schakelen. Als de overbelasting blijft aanhonden, stoppen de borstels.

Als u het werk wilt hervatten nadat de borstels zich stopgezet vanwege overbelasting, moet u de machine uitschakelen en de contactsleutel (58) in stand '0' zetten. Start de machine door de contactsleutel (58) op 'I' te zetten.

Ontlading van de accu'sijdens de werkzaamheden

1. Zolang het groene lampje (62) voor de acculading brandt, blijft de machine normaal werkken.

Als het groene lampje uit gaat en eerst het gele lampje en daarna het rode lampje gaat branden, moeten de accu's worden opgeladen.

• Als het gele lampje gaat branden, kut u de machine nog enkele minuten gebruiken (dit is afhankelijk van de gebruekte accu).
• Als het rode lampje gaat branden, werkdt de machine nicht meer: na enkele seconden worden de borstels automatisch gestopt en wordt het schrobdek omhoog gezet. Alleen de aanzuiging en aandrijving van de machine blijven werken, zodat eventueel natte delen van de vloer kuren worden gedroogd en de machine kan worden verplaatst maar de plek waar de accu's kuren worden opgeladen.

WAARSCHUWING!

Als de accu's hijna leeg zich, mag u Niet door blijven werken om schade aan de accu's en een kortere levensduur te voorkomen.

OPMERKING

Als u de aandrijving van de machine Niet langer kunt gebruiken om de machine te verplaatsen, zie dan het deel Duw-/ trekbeweging van de machine'.

DE TANKS LEGEN

Een automatisch sluitsystem met vlotter (27) zorgt dat het aanzuigsystemeert neer werkt als de vuilwatertank (19) vol is. Wanner het aanzuigsystemeert wordt gestopt, merkt u dit doordat het geluidsniveau van de motor voor het aanzuigsysteme toeneem of doordat de vloer niet更是 wordt gedroogd.

WAARSCHUWING!

Wonneer het aanzuigsysteme per ongeluk worden uitgeschakeld (bijvoorbeeld wonneer de vlotter erder ingrijpt als de machine met een plotselinge beweging worden stoppezet), kut u het systeem wee activeren door het met de knop (63)uit te schakelen, de afdekking (20) te openen en te controleren of de vlotter in het rooster (27) tot hetiveau van het water is gedaal; sluit daarna de afdekking (20) en start het aanzuigsysteme weer met de knop (63).

Als de vuilwatertank (19) vol is, kurz u de tank als volgt legen.

De vuilwatertank legen

1. Stop de machine door het pedaal (4) los te lien.
2. Zet het schrobdek met borstelhouser en de trekker omhoog door op de One-touch knop (67) te drukken.
3. Breng de machine waar de aangewezen 'verzamelzone'.
4. Leeg de vuilwatertank met behulp van de slang (24).
5. Verwijder de container met vuilopvangrooster (26), leeg deze en reinig hem met schoon water. Monteer hem weeop de aanzuigslang in de tank.
6. Vul na de werkzaamheden het reservoir met schoon water.

Tank met reinigingsmiddel legen

1. Voer de voorgaande punten 1 tot en met 3 uiit.
2. Neem de adapter (45) in zijn houder in de accurimte.

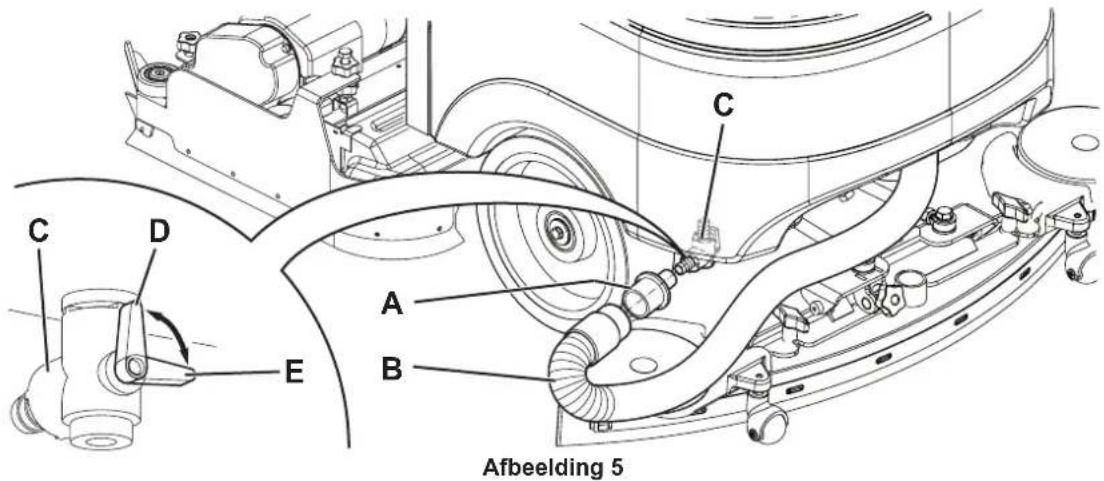

3. Monteer de adapter (A, Afb. 5) op de aanzuigslang van de trekker (B) en stek hem in het aftapkaantje (C).
4. Zet de contactsleutel (58) op 'I' en schakel het aanzuigsystem met de knop (63) in.
5. Open het aftapkraantje (C) zodat de tank (22) kan worden geleegd.
   Het kraantje (C) is open als hij in de stand (D) ten opzichte van het kraantje staat en hij is gesloten als hij in de stand (E) staat.
6. Als u klaar bent, schakelt u het aanzuigsystemeum uit en leegt u de vuilwatertank (19) met de slang (24).
7. Sluit na de werkzaamheden het aftapkraantje (C), demonteer de adapter (A) en monteer de aanzuigslang (B) wee op de trekker (30).

P100366

De afvalcontainer van de cilindrische borstels legen (alleen voor schrobdek met cilindrische borstels)

1. Stop de machine.
2. Verwijder de afvalcontainer (F, Afb. 2) met het schrobdek van de cilindrische borstel omlaag.
3. Leeg en spoel de container (F) en monteer deze in de steun.

NA GEBRUK VAN DE MACHINE

Als u klaar bent, moet u de volgende handelingen uitvoeren voordat u machine achterlaat:

1. Verwijder de borstels zoals beschreiben in de betreffende paragraaf.
2. Verwijder de contactsleutel (58).
3. Leeg de tanks (19) en (22) Zoals aangegeven in de vorige paragraaf.
4. Verwijder de trekker (30) en spoel deze met warm water. Open de afdekking van de vuilwatertank (20) en bevestig de trekken aan de vuilwatertank met behulp van de koppelingszitting (15).
5. Voer de onderhoudswerkzaamheden uit die na gebruik van de machine要去en worden uitgevoerd (zie het hoofdstuk Onderhoud).
6. Zet de machine op een droge, schone plaats en houd de borstels en de trekker gedemonteerd of omhoog.

DUW-/TREKBEWEGING VAN DE MACHINE

Als het aandrijfsystemen Niet kan worden gebruikt (bijvoorbeeld als er geen accu's zich gemonteerd of als de accu's leegijken) en u moet de machine duwen/trekken, deblokkeer dan de elektromagnetische rem door de hendel (7) aan te trekken en deze met een afstandsring te blokkeren.

Als de machine is verplaatst, verwijdert u de afstandsring onder de hendel (7) om de elektromagnetische rem weer te activeren.

LET OPI!

Wanner de hendel (7) na de duw-/trekbeweging van de machine Niet wordt losgedraaid, dan blijft de elektromagnetische rem van de machine inactief.

LET OP!

Schakel de machine nooit in verwijl de hendel (7) in de stand voor geblokkerde elektromagnetische rem staat. Voor meer verilgheid raden wij u aan de elektromagnetische rem alleen te deblokkenen gedurende de tijd die nodig is om de machine handmatig te verplaatsen.

LANGE PERIODE VAN STILSTAND

Als de machine langer dan 30 Tage nicht worden gebruikt, is het raadzaam de volgende handelingen uit te voeren:

1. Voer de handelingen uit het deel Na gebruik van de machine uit.
2. Maak bij de uitvoeringen met EcoFlex-system het reinigingsmiddeltankje (38) leeg en reinig het system met de spoelcclus (zie de procedure in het hoofdstuk Onderhoud).
3. Sluit het kraantje voor de reinigingsoplossing (14).
4. Druk op de nooodknop (8) om de accustekker (9) los te koppelen.
5. Houd de vuilwatertank (19) omhoog met de steunvoet (25).

ONDERHOUD

De levensduur van de machine en de optimale veilige werkig ervan worden geholpen door nauwkeurig en regelmatig onderhoud. Hieronder staat het verkorte schema voor regelmatig onderhoud. De aangegeven perioden zijn afhankelijk van de specifieke werkomstandigheden en worden bepaald door de verantwoordelijkpe persoon voor onderhoud.

LET OP!

De handelingen moeten worden uitgevoerd op een uitgeschakelde machine met ontkoppelde accu's.

Lees altijd alle instructies in het hoofdstuk Veiligheid.

Alle regelmatige of buitengewone onderhoudswerkzaamheden moeten worden uitgevoerd door bevoegd personeel of bij een bevoegd servicecentrum.

In deze handleiding staan na het normale onderhoudsschema alleen de eenvoudigste en meest voorkomende onderhoudsprocedures.

OPMERKING

De procedures voor de onderhoudswerkzaamheden die Niet in het vastgelegde onderhoudsschema staan, vindt u in de servicehandleiding, die bij de verschillende servicecentra ligt.

ONDERHOUDSSCHEMA

Procedure	Dagelijks, na gebruik van de machine	Wekelijks Maandelijks Jaarliks
Accu's opladen
Reiniging van de trekker
Reiniging van de borstels/pads
Reinigung van de tanks, het vuilrooster en het aanzuigrooster met vlotter en contrôle van de pakking van de afdekking
Reinigung en spoeling van het EcoFlex-systeel (optioneel)
Controle en verranging van de rubbers van de trekker
Controle van de zijflaps (alleen voor BR 752C)
Reinigung van het filter van het reinigingsmiddel
Reinigung van het filter voor de motor van het aanzuigsysteme
Controle van het peil van de vloeistof in de accu's (WET)
Reinigung van externe stof rond elke motor
Controle en afstelling van de aandrijfriemen van de motoren voor de cilindrische borstels (alleen voor BR 752C)			(1)
Controle van de efficiente van de elektromagnetische rem (1)
Controle of verwangng van de koolborstels voor de motoren van de borstel				(1)
Controle of verwangng van de koolborstels van de motor van het aanzuigsysteme				(1)
Controle of verwangng van de koolborstels van de motor van het aandrijfsysteme				(1)

(1) Onderhouduitevoeren dooreenbevoegd servicecentrum vanNifisk.

CONTROLE VAN DE BEDRIJFSUREN VAN DE MACHINE

1. Steek de contactsleutel (58) in het contact en draai deze in stand 'I'.

2. Tijdens de eerste 2 seconden dat de machine werkkt, geeft het display (71) het totaal aantal bedrijfsuren (schrobben/drogen) van de machine dat is uitgevoerd wee.

Zet de contactsleutel (58) in de stand '0'.

ACCU'S OPLADEN

OPMERKING

Laad de accu's op als het gele of het rode lampje van de indicator voor de accelading (62) gaat branden of na het einde van de werkzaamheden.

Houd de accu's aktijd opgeladen, odomat de levensduur van de accu's dan longer is.

WAARSCHUWING!

Als de accu's leeg,zong dan dat ze dat nicht te lang leeg blijven,umat de levensduur van de accu's anders minder worden.

Controleer minstens een keer per week of de accu's zich opgeladen.

LET OP!

Wanner er Ioodaccu's (WET) worden gebruikt, dan kan tijdens het opladen van de accu's het bijzonder explosieve waterstofgas vrijkomen. Laad de accu's alleen op in een goed geventileerde ruimte en ver van open vuur.

Tijdens het opladen van de accu's mag er Niet gerookit worden.

Houd de tankeenheid open of omhoog met de steunvoet (25) tijdens de laadcyclus van de accu's.

LET OP!

Letijdens het opladen van loodaccu's (WET) goed op dat er geen vloeistof UIT de accu's loopt. Deze vloeistof is corrosief. Als de vloeistof in contact komt met de huid of deogen, spoel dan overvloedig UIT met water en raadpleeg een arts.

Voorbereidende handelingen

1. Zet de machine op eenplaats waar de accu's kutnen worden opgeladen.
2. Controller of de machine is uitgeschakeld en de contactsleutel (58) is verwijderd.
3. Open de afdekking (20) en controller de vuilwatertank (19) leeg is. Leeg deze anders met de afvoerslang (24).
4. Sluit de afdekking (20).
5. Til de vuilwatertank (44) voorzichtig op.
6. (Alleen voor accu's van het type WET): controller het elektrolytpeil van de accu's (39). Draai waar nodig de dappen (40) en vul bij.

Sluit de doppen (40) na het bijvullen van het niveau en reinig indien nodig de bovenkant van de accu's.

Accu's met externe acculader opladen

1. Controller of de exter acculader geschikt is aan de hand van de betreffende handleiding. De nominale spanning van de acculader moet gelijk zijn aan 24 V.

WAARSCHUWING!

Gebruik een acculader die geschikt is voor het type accu dat is gemonteerd.

1. Ontkoppel de stekker van de accu's (9) en sluit deze op de externe acculader aan.
2. Sluit de acculader aan op het stroomnet.
3. Na het opladen ontkoppelt u de accelader van het stroomnet en haalt u de stekker (9) los.
4. Sluit de stekker (9) van de accu's weeer aan op de aansluiting op de machine.
5. Laat voorzichtig de vuilwatertank (44) zakken.

LET OP!

Sluit de acculader nooit aan op het deel van de stekker dat op de machine is bevestigd. Het elektronische system kan onhersteltaar beschadigd raken.

Accu's met geintegreerde acculader (optioneel) opladen op de machine

1. Sluit de kabel van de acculader (41) aan op het net [het voltage en de freiuentie van het net要去en overeenkomen met de waarden van de acculader, zie hetplaatje op de machine].

OPMERKING

Als de acculader op het stroomnet is aangesloten, worden alle functies van de machine automatisch uitgeschakeld.

Het rode laadlampje van de accu's (62) brandt; dat betekent dat de acculader bezig met het opladen van de accu's.

Het gele laadlampje van de accu's (62) brandt; dat betekent dat de acculader bijna klaar is met het opladen van de accu's.

1. Als het groene lampje brandt, is de oplaadcyclus van de accu's voltooid.
2. Koppel de kabel van de acculader (41) los van het net en doe deze in zich opbergvak.
3. Laat voorzichtig de vuilwatertank (44) zakken.
4. De machine is nu klaar voor gebruik.

OPMERKING

Zie voor meer informatatie over de werkig van de acculader (16) de betreffende handleiding.

REINIGING VAN DE TREKKER

OPMERKING

De machine werkkt alleen goed als de trekker schoon is en als de rubbers in goede staat+zijn.

WAARSCHUWING!

Wij raden u aan werkhandsoenen te dragen als u de trekker reinigt odomat er vuil aan kan blijven hangen.

1. Zet de machine op een vlakke ondergrond.
2. Steek de contactsleutel (58) in het contact en draai deze in stand 'I'.
3. Laat de trekker (30) zakken met behulp van de knop (63).
4. Zet de contactsleutel (58) in de stand '0'.
5. Ontkoppel de aanzuigslang (31) van de trekker.
6. Draai de wieljtes (34) los en verwijder de trekker (30).
7. Spoel en reinig de trekker. Reinig met name de vuitjes en troep uit de ruimten (A, Afb. 6) en uit de opening (B). Controller of de voorste rubber (C) en de achterste rubber (D) heel zijn en geen snaeden of scheuren vertonen. Als dat wel het geval is,要去en ze worden verrangen.
8. Monteer wee in de omgeekerde volgorde van demontage.

CONTROLE EN VERVANGING VAN DE RUBBERS VAN DE TREKKER

1. Reiniging van de trekker (Afb. 6), zie hiervoor het vorige deel.

2. Controller of de strook (E) van de voorste rubber (C) en de strook (F) van de achterste rubber (D) tegelijkkertijd over de hele lengte op een controlevlak steunen. Als dat Niet het geval is,要去 zie als volgt in hoogte verstellen:

Haal de trekstang (G) los, ontkoppel de houder (M) en stel de achefterste rubber (D) af; koppel de houder weer aan en monteer de trekstang.
- Draai de wieltjes (I) los en stel dechterste rubber (C) af. Draai de wieltjes daarna waar vast.

1. Controller of de Voorste rubber (C) en dechterste ruimte (D) heel zich en geen sden of scheuren vertonen. Als dat wel het geval is,要去en ze worden verrangen. Dat doet u als volgt. Controller ook of de voorste rand (J) van dechterste rubber Niet is versleten. Als dat wel het geval is, kan de rubber zich kapot gaan. Vervang deze door een van de andere drie randen die nog heel zich. Als de andere randen ook zich versleten,要去 u de rubber verrangen. Dat doet u als volgt:

Koppel de trekstang (G) los, haal de houder (M) los en verwijder de bevestigingsband (K), verrang of rouleer de achesterste rubber (D).
- Monteer de rubber werk in de omgekeerde volgorde van demontage.
- Draai de wieljtes (I) los en verwijder de bevestigingsband (L). Vervang daarna de Voorste rubber (C).
- Monteer de rubbereer in de omgekeerde volgorde van demontage.

Na het verrangen (of roteren) van de rubbers moet u de hoogte van de rubbers afstellen zoals eerder beschreven.

1. Sluit de aanzuigslang (31) aan op de trekker.
2. Monteer de trekker (30) en draai de wieltjes (34) vast.
3. Stel eventueel het wieltje voor afstelling van de uitlijning (35) van de trekker af.

Afbeelding 6

P100367

REINIGING VAN DE SCHIJFBORSTELS/CILINDRISCHE BORSTELS

WAARSCHUWING!

Wij raden u aan werkhandsoenen te dragen als u de borstels reinigt odomat er vuil aan kan blijven hangen.

1. Verwijder de borstels/pads van de machine zoals aangegeven in het hoofdstuk Gebruik/werking.
2. Reinig en spoel de borstels met water en reinigingsmiddel.
3. Controller of de haren heel zich en Niet overmatig versleten. Anders要去en de borstels worden verrangen.

REINIGING VAN DE VUILWATERTANK

1. Breng de machine waar de aangewezen 'verzamelzone'.
2. Zet de contactsleutel (58) in de stand '0'.
3. Open de afdekking (20).
4. Reinig en spoel de afdekking (20) en de tank (19) met schoon water.

Voer het water af uit de tank met de slang (24).

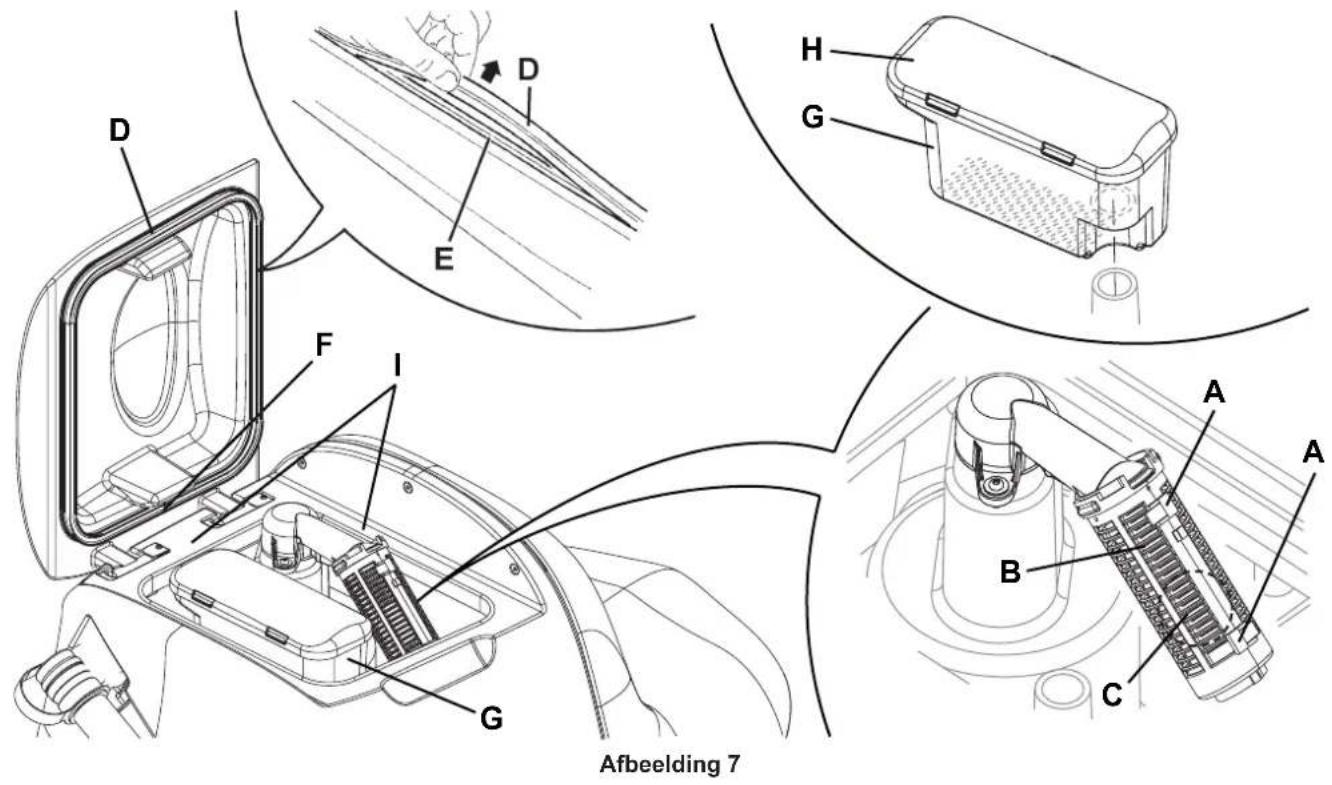

1. Reinig het aanzuigrooster (27), koppel de houders (A, Afb. 7) los, open het rooster (B) en neem de vlotter (C); reinig deze daarna zorgvuldig enplaats terug.
2. Reinig de container met het vuilopvangrooster (26), demonteer de vuilopvangvoorziening (G), verwijder de afdekking (H) en reinig daarna zorgvuldig enplaats terug op de aanzuigslang.
3. Controller of de pakking (D) van de afdekking van de tank heel is.

OPMERKING

De pakking (D) zorgt dat er voldende druk worden opgebouwd in de tank. Dat is nodig om het vuile water waar binnen te zuigen.

Vervang indien nodig de pakking (D) door deutsche uit de bevestiging (E) te halen. Als u de neue pakking monteert, moet u de bevestiging (F) in het onderste deelplaatsen zoals in de afbeelding.

1. Controller of ook alle oppervlakken (I) waarme de pakking (D) contact maakt onbeschadigd en schoon zich, en geschikt voor bevestiging van de pakking zich.
2. Sluit de afdekkingen (20).

P100368

CONTROLE EN VERVANGING VAN DE ZIJFLAPS (ALLEEN VOOR BR 752C)

Controle

1. Zet de machine op een vlakke ondergrond.
2. Zet de contactsleutel (58) in de stand '0'.
3. Draai aan beiden zichden van de machine de knop (A) los en verwijder de zijflapeenheden (B).
4. Spoel en reinig de flaps.

5. Controller het volgende bij de onderste strook (C) van de flaps:

6. steunt deze over de hele lenghte op een vlakke ondergrond;

7. is deze heel en vertoont deze geen sden of scheuren;
8. is de binnenste rand (D) nicht versleten;

draai of verrang anders de flaps zoals als volgt worden uitgelegd.

Draaien of verrangen

1. Verwijder de vleugelmoeren (E) en verwijder de steunband (F).
2. Verwijder de rubber (G) van de flap en draai deze, waar mogelijk, zodat deze op deplaats bij de onderste interne lijst (D) van de tegenoverliggende lijst komt. Als ook de andere lijst is versleten, moet u de rubber verrangen.

Montage en afstelling van de hoogte

1. Monteer de rubbers (G) en de flapuenheid (B) in de omgekeerde volgorde van het verwijderen.
2. Start de machine en LAST het schrobdek van de cilindrische borstel (28) zakken; controllerer daarna de rubbers (G) van de zijflaps:

steunenzlichtopdevloer;
- verzamelen ze de reinigingsoplossing.

1. Stop waar nodig de machine en stel de hoogte van flaps af door de knop (A) los te draaien en de knoppen (H) te draaien.
2. Als de afstelling goed is, draait u de knop (A) vast.

Afbeelding 8

P100369

REINIGING VAN HET FILTER VOOR DE MOTOR VAN HET AANZUIGSYSTEEM

1. Zet de machine op een vlokke ondergrund.
2. Zet de contactsleutel (58) in de stand '0'.
3. Open de afdekking (20) en controller de vuilwatertank (19) leeg is. Leeg dele anders met de afvoerslang (24).
4. Sluit de afdekking (20).
5. Til de vuilwatertank (44) voorzichtig op.
6. Controller of het filter (37) schoon is. Reinig het eventueel met water en met perslucht,plaats het daarna terug.

REINIGING VAN HET FILTER VAN HET REINIGINGSMIDDEL

1. Zet de machine op een vlakke ondergrond.
2. Zet de contactsleutel (58) in de stand '0'.
3. Sluit het kraantje (A, Afb. 9) van de reinigingsoplossing dat zich onder de machine bevindt, achefter het allerwiel rechts. Het kraantje (A) is gesloten als hij in de stand (B) ten opzichte van het kraantje staat; hij is geopend als hij in de stand (C) staat.
4. Verwijder de transparante houder (D), neem de pakking (E) en verwijder daarna het filterrooster (F) onder de machine, voor het中断wiel rechts. Reinig ze met water en monteer ze weer in de steun (G).

OPMERKING

Plaats het filterrooster (F) op de juiste manier terug in de zitting (H) van de houder (D).

1. Open het kraantje (A).

Afbeelding 9

P100370

REINIGING VAN HET REINIGINGSMIDDELTANKJE

(Voor machines met EcoFlex-system)

Reinig het tankje met reinigingsmiddel (42) en ga waar bij als volgt te werk:

1. Breng de machine waar de aangewezen 'verzamelzone'.
2. Open de afdekking (20) en controller of de vuilwatertank (19) leeg is. Leeg deze anders met de afvoerslang (24). Sluit de afdekking (20).
3. Til de vuilwatertank (44) voorzichtig op.

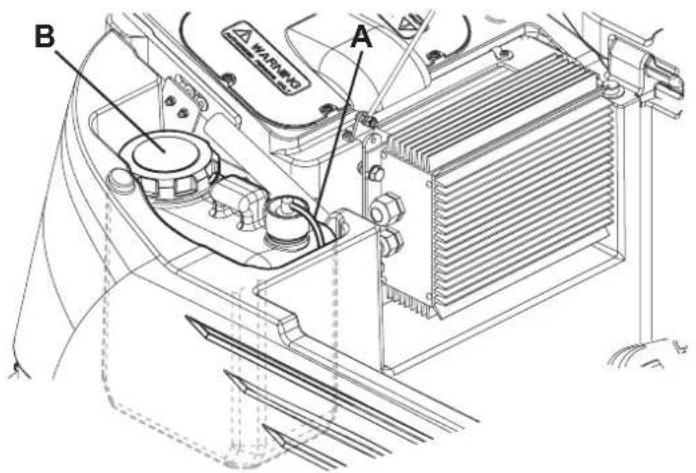

4. Draai de dop los en ontkoppel de slang (A. Afb. 10)uit de tank (B).
5. Verwijder het tankje.
6. Spoel en reinig de tank in het aangewezen gebied.
7. Plaats de tank (42) wee terug in de ruimte, zoals aangegeven in de afbeelding, en sluit deze aan op de leiding (A).
8. Als het reinigingsmiddeltankje is geleegd, moet u möglichk het EcoFlex-systeem spoelen (zie hiervoor de procedure in de volgende paragraaf).

Afbeelding 10

P100371

SPOELEN ECOFLEX-SYSTEEM

(Voor machines met EcoFlex-system)

Reinig het reinigingsmiddeltankje zoals aangegeven in de vorige paragraaf.

U kunt de resten reinigingsmiddel die in de slangen en in de reinigingsmiddelpomp ache terblijven als volgt verwijderen.

1. Start de machine door de contactsleutel (58) op 'I' te zetten.
2. Druk op de knop (53). Controller of de led (54) van de schakelaar brandt.
3. Druk gelijktijdig de knoppen (53 en 59) in totdat het lampje (54) begint te knipperen (na ongeveer 5 seconden).
4. Laat de knoppen los en wacht tot het lampje (54) stopt met knipperen en het aanzuigsystem wordt geactiveerd.
5. Zuig de resten van het reinigingsmiddel op die op de vloer zich ondergebleven.
6. Zet de contactsleutel (58) in de stand '0'.
7. Zet de tank (19) omhoog en controller of de slang van het reinigingsmiddeltankje (42) leeg is; herhaal anders de punten 2 tot 6.

OPMERKING

De spoelcylus, waar bij de resten reinigingsmiddel worden verwijderd, duurt ongeveer 30 seconden. Daarna worden automatisch de aanzuigfunctie ingeschakeld.

Het spoelen kan ook worden uitgevoerd met reinigingsmiddeltankje (42) vol water, zodat het system grondig worden gespoeld.

Het is handig om deze spoelhandeling uit te voeren als het EcoFlex-systeem erg vuil/aangekoekt is na een lange periode van stilstand of als de machine langeijd Niet is gereinigd.

Het systeem kan ook worden gespoeld om het vullen van de opvoerslang van het reinigingsmiddel te versnellen als het tankje (42) vol en het systeem nog leeg is.

Het spoelen kan eventuele meerere keren achefter elkaar worden uitgevoerd.

CONTROLE/VERVANGING VAN DE ZEKERINGEN

OPMERKING

Alle elektrische circuits van de machine worden beschermd door zelfherstellende elektronische apparaten. De veiligheidszekeringen vrijpen alleen in bij ernstige problemen.

We raden u aan de zekeringen alleen door gekwalificeerd personeel te latentervangen.

Zie de werkplaatshandleiding die bij de Nilfisk-leveranciers verkrijngbaar+zijn.

VEILIGHEIDSFUNCTIES

De machine is voorzien van de volgende veiligheidsfuncties.

NOODKNOP

Deoodknop (8) beindt zich in een gemakkelijk toegankelijke positie voor de bediener. Deze moet stevig worden ingedrukt als alle functies van de machine meteen要去en worden gestopt.

Zet de vuilwatertank (44) omhoog en sluit de accustekker (9) wee aan om de werking van de machine te herstellen.

ANTISLIPSYSTEEM

Dit systeme verlaagt waar nodig de snelheidijdens het sturen en als de machine met een bepaalde veiligheidswaarde zijdelings overhelt om plotseling slippen te vermijden en verhoogt de stabiliteit van de machine onder alle omstandigheden. De activering van het systeme worden getoond door de led (72).

MICROSCHAKELAAR VAN DE BESTUURDERSTSOEL

Deze bevindt zich in de bestuurdersstoel en zorgt dat het aandrijfsystem van de machine Niet werkt als de bediener nicht op de stoel zit.

ELEKTROMAGNETISCHE REM

Deze is geintegreerd in het voorwiel (6) en zorgt dat de machine Niet kan rijden als hij isuitgeschakeld en in elk geval bij een stilstaande machine.

STORINGEN LOKALISEREN

PROBLEEM WAARSCHIJNLIJKE OORZAAK OPLOSSING
De motoren werknen nicht; er brandt geen enkel lampje.		Stekker van de accu's losgekoppeld. Aansluten.
		Accu's—helemaal leeg. Laad de accu's op.
De machine rijdt nicht en op het display (71) worden de foutdode weergegeven:		Inschakeling machine door middel van ingedrukt gaspedaal.
Bij inschakeling van het apparaat knippert de led (68) van de One-Touch-knop (67) en werkden de borstels Niet.		Uitschakeling van de machine zonder eerst het schrobdek met borstelhouser op te tillen.
De borstels werknen nicht; het rode lampje knippert.		Accu's leeg. Laad de accu's op.
De 3 lampjes (62) knipperen tegelijkkertijd. Overbelasting borstelmotoren. Gebruik minder agressieve		borstels of van een ander type, of gebruik de extra druk nicht bij het reinigen.
Als er vreemde materiaal (vastgedraaide draden, etc.) aanwezig zich, konnen de borstels vastlopen.		Reinig de naven van de borstels.
Op het display (71) worden de foutdode van het volgende type weergegeven:		Alarmtoestand van het elektronische system voor controle van de machine.
waarbij '00' is verrangen door een andere code dan 't4'.
PROBLEEM WAARSCHIJNLIJKE OORZAAK OPLOSSING
Er wordt onvoldoende vuil water aangezogen. De vuiilwatertank is vol. Leeg de tank.
		Aanzuigrooster beschadigd of vlotter gesloten. Reinig het aanzuigrooster.
		De filterhouser voor het opvangen van grof vuil is verstopt. Reinigen.
		Flexible slang ontkoppeld van de trekker. Aansluten.
		Vuile trekker; versleten of beschadigde rubbers van de trekker. Reinig de trekker of verrang de rubbers/draai de rubbers om.
		De afdekking van de tank is nicht goed gesloten of de pakking is beschadigd. Sluit de afdekking op de juiste manier en reinig/vervang de pakking.
Er is onvoldoende toevoer van reinigingsmiddel maar de borstels.	De tank met reinigingsoplossing is leeg. Vullen.
	Filter voor het reinigingsmiddel vuil. Reinig het filter.
	Tank voor EcoFlex-systeel (optioneel) vuil/aangekoekt. Reinig met ontluchtingscylclus.
De trekker veroorzaakt strepen op de vloer.	Er zitten afvaldeeltjes onder de rubbers van de trekker.	Verwijder het vuil.
	Rubbers van de trekker versleten, gespleten of gescheurd.	Kantel of verrang de rubbers.
	Trekker Niet uitgelijnd met wieltje.	Stel de trekker af.

OPMERKING

Als de machine met de acculader gemonteerd is aangeschaf, werkde machine Niet zonder de acculader op de machine. Als u problemen heegt met de acculader, kunt u het Beste contact opnemen met een bevoegd servicecentrum.

Neem voor meer informatie contact op met de servicecentra van Nilfisk.

VERWIJDERING

Als de machine worden afgedankt,要去huiar een bevoegd verwijderingbedrijf worden gebracht.

Voordat de machine wordt afgedankt, moeten de volgende materialen worden verwijderd en geschaden en verrolgens volgens de geldende milieuunormen maar de betreffende afvalverwerkingsbedrijven worden gebracht:

• Accu's
  Borstels
  Kunststof slangen en onderdelen
  Elektrische en elektronische onderdelen (^*)

(^*) Raadpleeg met name voor het afdanken van elektrische en elektronische onderdelen uwplaatselijke Nilfisk-kantoor.

Samenstelling van het materiaal van de machine en recycling
