GEBRUIKSAANWIJZING 2361742 WAGNER

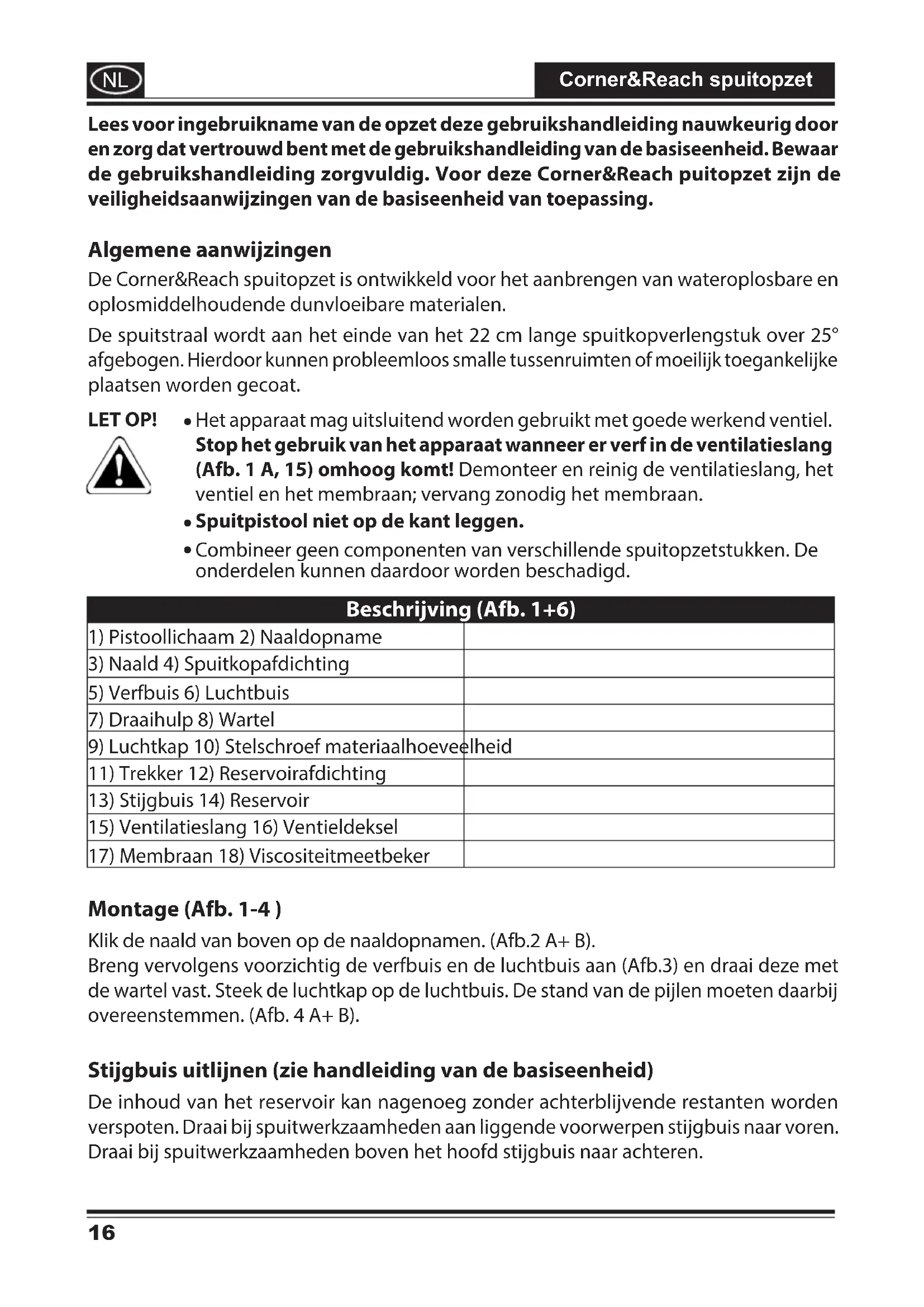

Lees voor ingebruikname van de opzet deze gebruikshandleiding nauwkeurig door en zorg dat vertrouwd bent met de gebruikshandleiding van de basiseenheid. Bewaar de gebruikshandleiding zorgvuldig. Voor deze Corner&Reach puitopzet zijn de veiligheidsaanwijzingen van de basiseenheid van toepassing.
Algemene aanwijzingen
De Corner&Reach spuitopzet is ontwikkeld voor het aanbrengen van wateroplosbare en oplosmiddelhoudende dunvloeibare materialen.
De spuitstraal wordt aan het einde van het 22 cm lange spuitkopverlengstuk over 25° afgebogen. Hierdoor kunnen probleemloos smalle tussenruimten of moeilijk toegankelijke plaatsen worden gecoat.
LET OP!
- Het apparaat mag uitsluitend worden gebruikt met goede werkend ventiel. Stop het gebruik van het apparaat wanneer er verf in de ventilatieslang (Afb. 1 A, 15) omhoog komt! Demonteer en reinig de ventilatieslang, het ventiel en het membraan; vervang zonodig het membraan.
- Spuitpistool niet op de kant leggen.
- Combineer geen componenten van verschillende spuitopzetstukken. De onderdelen kunnen daardoor worden beschadigd.
Beschrijving (Afb. 1+6)
| 1) Pistoollichaam 2) Naaldopname | |
| 3) Naald 4) Spuitkopafdichting | |
| 5) Verfbuis 6) Luchtbuis | |
| 7) Draaihulp 8) Wartel | |
| 9) Luchtkap 10) Stelschroef materiaalhoeveelheid | |
| 11) Trekker 12) Reservoirafdichting | |
| 13) Stijgbuis 14) Reservoir | |
| 15) Ventilatieslang 16) Ventieldeksel | |
| 17) Membraan 18) Viscositeitmeetbeker |
Montage (Afb. 1-4)
Klik de naald van boven op de naaldopnamen. (Afb.2 A+ B).
Breng vervolgens voorzichtig de verfbuis en de luchtbuis aan (Afb.3) en draai deze met de wartel vast. Steek de luchtkap op de luchtbuis. De stand van de pijlen moeten daarbij overeenstemmen. (Afb. 4 A+ B).
Stijgbuis uitlijnen (zie handleiding van de basiseenheid)
De inhoud van het reservoir kan nagenoeg zonder achterblijvende restanten worden verspoten. Draai bij spuitwerkzaamheden aan liggende voorwerpen stijgbuis naar voren. Draai bij spuitwerkzaamheden boven het hoofd stijgbuis naar achteren.
Instelling van de spuitrichting (Afb. 5)
De draaihulp op de luchtbuis wijst altijd in dezelfde richting waarin de spuitstraal wordt afgebogen. Draai voor het instellen van de spuitrichting de luchtbuis met iets losgedraaide wartel in de gewenste stand. Draai vervolgens de wartel weer vast.
Voorbereiden van het materiaal
Voor verwerking met een spuitpistool moet verf in het algemeen worden verdund. Opmerkingen over de spuitgeschikte verdunning vindt u op de materiaalbundel of in het technische gegevensblad van de betreffende fabrikant (bijv. op internet verkrijgbaar). Anders gebruikt u de informatie van de onderstaande viscositeitstabel als richtwaarden. (Viscositeit = dikvloeibaarheid van het materiaal)
Meten van de viscositeit (Afb. 6)
- Roer het materiaal voor de meting grondig door.
- Dompel de viscositeitmeetbeker (18) tot boven de rand onder in het materiaal
- Til de meetbeker op en meet de tijd in seconden tot het moment dat de vloeistofstraal tijdens het leeglopen wordt onderbroken.
Deze tijd wordt de "uitlooptijd in seconden" genoemd.
| Viscositeitstabel | ||||
| Te verspuiten materiaal Uitlooptijd in seconden | ||||
| Wood&Metal, Wall Universal | ||||
| 280 W 30 | 0 W 350 W | 630 W | ||
| Oplosmiddelverdunbare grondverven | 25-30 30 | -40 | 30 - 45 | 40-60 |
| Oplosmiddelverdunbare lakken | 15-30 20 | -45 | 20 - 45 | 30-60 |
| Waterverdunbare grondverven | 25-30 30 | -40 | 30 - 45 | 40-60 |
| Waterverdunbare lakken | 20-25 20 | -35 | 20 - 40 | 30-55 |
| Houtveredelingsmiddelen, beitsen, oliën | onverdund | |||
| Desinfectiemiddelen, plantenbescher-mingsmiddelen | onverdund | |||
| Auto-aflakken | 20-25 20 | -35 | 20 - 40 | 30-55 |
Instelling van de materiaalhoeveelheid
Met de verlengspuitkop kan in zeer smalle tussenruimten worden gelakt. Stel de verfhoeveelheid vooraf op dezelfde spuitafstand in op een stuk karton of papier om druipers op het voorwerp te voorkomen.
Draai de regelknop (Afb.1 pos.10) eerst helemaal naar links (-) en draai vervolgens langzaam de materiaalhoeveelheid naar rechts (+) tot de gewenste hoeveelheid.
Dek de oppervlakken die niet moeten worden gespoten af.
Tips voor het lakken van moeilijk toegankelijke plaatsen
Niet op te spuiten oppervlakken afdekken.Werk bij meubels en voorwerpen met holle ruimten, smalle tussenruimten en andere moeilijk toegankelijke plaatsen altijd van binnen naar buiten. Lak daarbij eerst de moeilijk toegankelijke plaatsen resp. de binnenste, minder zichtbare oppervlakken en werkvervolgens stap voor stap naar de buitenste oppervlakken.
Tips voor het lakken van radiatoren
Laat radiatoren voor het lakken afkoelen.
Behandel de radiator voor volgens de aanwijzingen van de lakfabrikant.
Begin met het lakken van de tussenruimten. Lak om te beginnen telkens één zijde van de tussenruimten. Beweeg het pistool met gelijkmatige op- en neergaande bewegingen. Laat de verf kort drogen en lak vervolgens de andere zijde. U voorkomt zo contact tussen de luchtbuis en de nog natte verf. Verwijder regelmatig eventuele verfdeeltjes van de luchtkap en de spuitkop met een vochtige doek. Lak tenslotte de buitenoppervlakken op een ruimere afstand en met een hogere materiaalhoeveelheid. Hiervoor kan natuurlijk ook de Standaard spuitopzet worden gebruikt.
Werkonderbreking
Bij het verwerken van 2-componentenlakken moet het apparaat direct worden gereinigd.
Buiten bedrijf stellen en reinigen
- Verwijder de netstekker. Ontlucht het reservoir bij lange werkonderbrekingen en bij het beëindigen van de werkzaamheden. Dit kan worden gedaan door het reservoir kort open te draaien en weer af te sluiten of door de trekker in te drukken en de verf terug te laten lopen in de verfemmer.
- Demonteer het pistool.
- Draai het reservoir los. Giet het resterende bedekkingsmateriaal terug in het verfblik.
- Maak reservoir en stijgbuis met een kwast zo ver mogelijk schoon. Reinig de ontluchtingsboring (Afb. 1C).
- Vul het reservoir met wat oplosmiddel resp. water. Draai het reservoir vast. Gebruik voor het schoonmaken geen brandbare materialen.
- Zet het pistool weer in elkaar.
- Steek de netstekker in, schakel het apparaat in en spuit het oplosmiddel resp. water in een reservoir of op een doek.
- Herhaal dit proces tot er helder oplosmiddel resp. water uit de spuitkop komt.
- Schakel het apparaat uit en verwijder de netstekker.
LET OP! Reinig nooit afdichtingen, membraan en spuit- of luchtopeningen van het spuitpistool met spitse metalen voorwerpen. Luchttoevoerslang en membraan zijn slechts beperkt oplosmiddelbestendig. Niet in oplosmiddel leggen, maar alleen afvegen.
- Trek de ventilatieslang (Afb.1A, 15) boven van het pistoollichaam af. Draai het ventieldeksel (16) los. Verwijder het membraan (17). Reinig alle delen zorgvuldig.
- Draai de wartel los en trek luchtkap, luchtbuis en verfbuis voorzichtig los. Klik de naald los van de naaldopnamen (Afb. 2,C). Maak alle onderdelen van het verlengstuk, afhankelijk van de soort lak, schoon met oplosmiddel resp. water en een kwast.
- Veeg spuitpistool en reservoir aan de buitenzijde met een in oplosmiddel resp. water gedrenkte doek schoon.
Montage
Het apparaat mag uitsluitend met onbeschadigd membraan (Afb.1A, 17) worden gebruikt.
- Plaats het membraan (Afb.1A, 17) met de stift naar boven op het onderste deel van het ventiel. Zie daarvoor ook de markering op het pistoollichaam.
- Breng voorzichtig het ventieldeksel (Afb.1A, 16) aan en draai het vast.
- Steek de ventilatieslang (Afb.1A, 15) op het ventieldeksel en op de nippel op het pistoollichaam.
- Spuitkopafdichting (afb. 1B, 4) over de naald (2) schuiven, de groef (gleuf) moet daarbij naar u wijzen.
- Steek alle onderdelen van het verlengstuk in elkaar en bewaar deze in de verpakking (Afb.1, pos. 3, 5, 6, 9).
- Steek de reservoirafdichting van onder af op de stijgbuis en schuif deze door tot over de kraag. Draai de reservoirafdichting daarbij licht heen en weer.
- Steek de stijgbuis met reservoirafdichting in het pistoollichaam.
Reserveonderdelenlijst (Afb. 1+6)
| Pos. Benaming Bestelnr. | ||
| 3 Naald voorstuk 0417 919 | ||
| 4 Spuitkopafdichting 0417 706 | ||
| 5/6 | Verf-/luchtbuis | 0417 920 |
| 8 Wartel | 2362 873 | |
| 9 Luchtkap | 0417 363 | |
| 12 | Reservoirafdichting | 2323 039 |
| 13 | Stijgbuis | 2362 876 |
| 14 | Reservoir 600 ml met deksel | 0414 906 |
| 15,16,17 | Ventilatieslang, Ventieldeksel, Membraan | 2304 027 |
| 18 | Viscositeitmeetbeker | 0209 058 |
Het CLICK&PAINT SYSTEM biedt met het juist opzetstuk en diverse toebehoren voor elke klus het juiste gereedschap.
Meer informatie over de productenreeks van WAGNER voor renovatiewerkzaamheden onder www.wagner-group.com
Milieu
Het apparaat met accessoires dient milieubewust te worden gerecycled. Deponeer het apparaat niet bij het huisvuil. Bescherm het milieu en lever het apparaat in bij een lokaal inzamelpunt of informeer bij de winkel.
