Producttype	KNX bewegingsmelder
Merk	Steinel
Model	Dual US KNX
Afmetingen (H x B x D)	120 x 120 x 73 mm
Voeding	KNX busspanning
Detectietechnologie	DualTech (passieve infrarood PIR + ultrasoon 40 kHz)
PIR detectiezones	11 zones, 520 schakelzones
Tangentiële reikwijdte (op 2,5 m)	Max. Ø 6 m (28 m²), min. Ø 2 m (3 m²)
Radiale reikwijdte (op 2,5 m)	Max. Ø 10 m (30-60 m²), min. 3 x 2,5 m / 3 x 5 m
Installatiehoogte plafond	2,5 tot 3,5 m
Beschermingsgraad	IP20
Bedrijfstemperatuur	-25 °C tot +55 °C
Instellingen	Via ETS-software (vanaf ETS3.f), optionele afstandsbediening (RCB KNX)
Hoofdfuncties	Aan/uit schakelen, dimmen, constante verlichting behouden, HVAC-regeling
Eigen verbruik	Zeer laag
Veiligheid	Installatie door een professional volgens normen NF-C 15100, VDE 0829, sabotagebestendig
Garantie	5 jaar

Veelgestelde vragen - Dual US KNX STEINEL

Hoe installeer ik de Dual US KNX aanwezigheidsmelder?

De installatie moet worden uitgevoerd door een professional in overeenstemming met de lokale richtlijnen. Monteer de melder aan het plafond op een hoogte van 2,5 tot 3,5 m. Sluit deze aan op de KNX-bus. Gebruik de ETS-software om het fysiek adres en het toepassingsprogramma in te stellen.

Wat is het detectiebereik van de Dual US KNX?

Het tangentiële bereik is max. Ø 6 m (28 m²) en het radiale bereik max. Ø 10 m (30-60 m²) op een hoogte van 2,5 m. De detectie combineert PIR- en ultrasoontechnologie.

Hoe stel ik de parameters van de melder in?

De parameters worden ingesteld via de Engineering Tool Software (ETS) vanaf versie ETS3.f. U kunt ook een optionele afstandsbediening (RCB KNX) gebruiken voor een eenvoudigere configuratie.

Wat te doen als het licht niet gaat branden?

Controleer de spanning van de KNX-bus. Verhoog de schemeringswaarde (helderheidsdrempel) totdat het licht aangaat. Zorg ervoor dat er geen obstakels zijn voor de detectie.

Hoe gebruik ik de afstandsbediening met de Dual US KNX?

De optionele afstandsbediening (RCB KNX) kan alle functies bedienen: schakelen, dimmen, instellen van de uitschakelvertraging en helderheidsdrempel. Raadpleeg de handleiding voor het koppelen.

Wat is de garantie op het product?

Steinel biedt 5 jaar garantie op de perfecte werking en afwezigheid van materiaal- en fabricagefouten. Bewaar het aankoopbewijs voor eventuele claims.

Kan ik de melder buitenshuis gebruiken?

Nee, de Dual US KNX is ontworpen voor installatie binnenshuis (IP20). Het is niet bestand tegen weersinvloeden.

Hoe reinig ik de melder?

Reinig de behuizing met een zachte, droge doek. Gebruik geen schurende middelen of oplosmiddelen. Vermijd het aanraken van de PIR-lens.

Wat te doen bij een storing?

Raadpleeg de storings tabel in de handleiding. Veelvoorkomende oorzaken zijn: geen bus spanning, verkeerd ingestelde helderheidsdrempel, te korte uitschakelvertraging, storingsbronnen (ventilator, airconditioning). Pas de parameters dienovereenkomstig aan.

Hoe reset ik de melder?

Het resetten gebeurt via de ETS-software door het fysiek adres en het toepassingsprogramma opnieuw te programmeren. Druk op de programmeerknop (⑦) wanneer daarom wordt gevraagd.

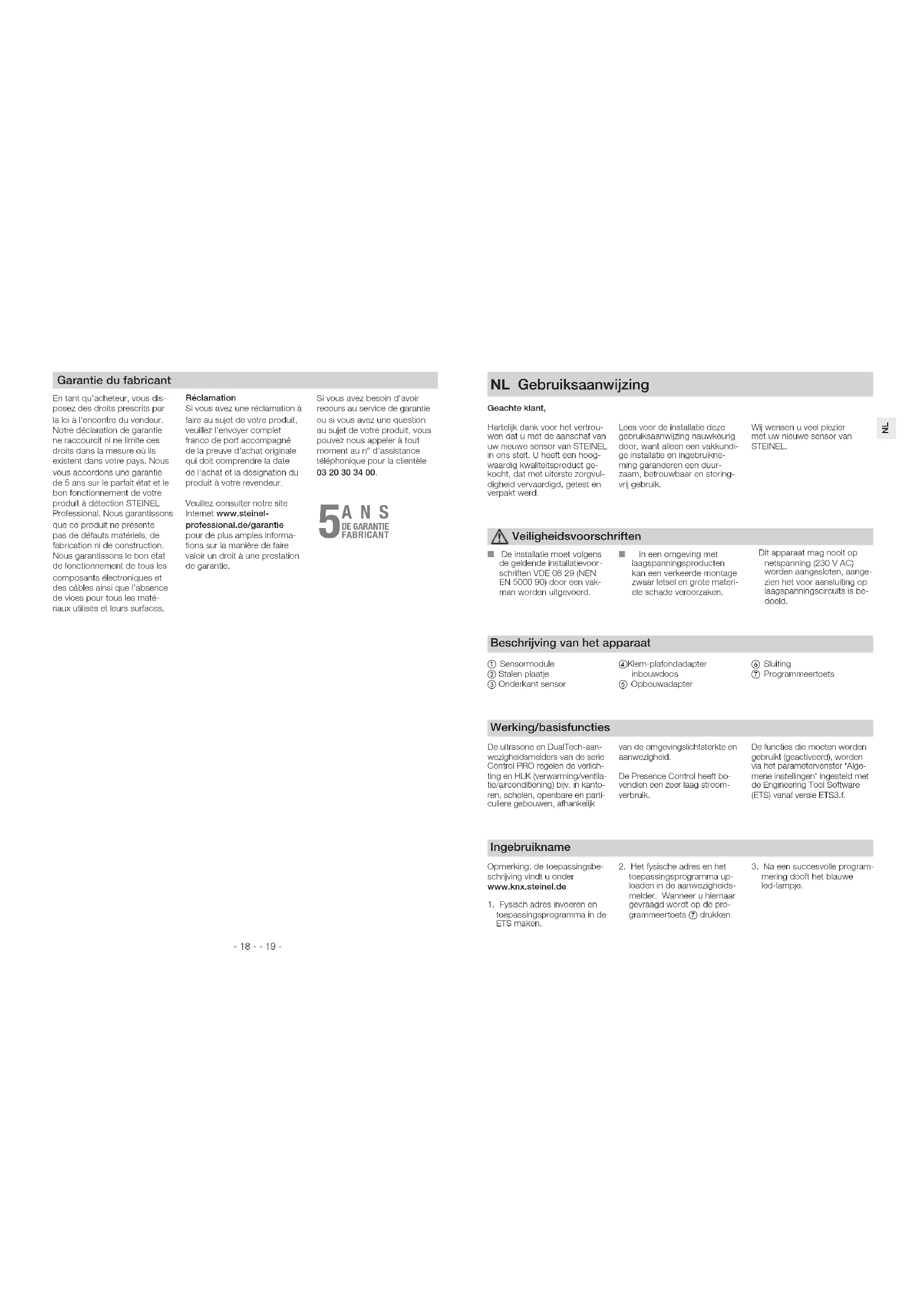

GEBRUIKSAANWIJZING Dual US KNX STEINEL

NL Gebruiksaanwijzing

Geachte klant,

Hartelijk dank voor het vertrouwen dat u met de aanschaf van uw niouwo sonser van STEINEL in ons stot. U heb een hoogwaardig kwaalteisproduct gekocht, dat met uiterste zorgvuldigehdervvaardigd, gestein erverpakt werden.

Lees voor die instalatie deze begruiksaanwijzing nauwkeurig door, want alloen een vakkundige Installatie en Ingebruinkoming garanderen een durrzaam, betrouwaar aan storingvrij gebruik.

Wij wensen u veel plezier met uw血液循环 sensor van STEINEL.

Veiligheidsvoorschriften

De Installatie moct volgens de Geldaende instalatavoerschriften VDE 08 29 (NEN EN 5000 90) door een vakman worden uitgewoed.

In een omgeving met
laagspanningsproducten
kan een verkeerde montage
zaaw het leit en grote materi
ele schade voorzaken.

Dit apparaat mag nooit op netspanning (230 V AC) worden aangesloten, aangezieh het voor sansluiting op laagspanningscircuits is boedoll.

Beschrijving van het apparatus

1 Sensormodule 2 Stalien plaitie 3 Onderkart sem

④ Kem-piat fondadapter inbouwdco ⑤ Opbouwadapter

⑥ Slutting
Programmeertoets

Werking/basifuncties

De ultrasone en DualTech-aanwozighelds/melders van de series Control PRO reglen de verlichting en H.L.K (verwarming/Ventilatie/airconditioning) bijv. In kantooren, scholen, opbenare en particuliere gebouwen, afhankelijk

van de omgevingslichtsterke en aanweizgheid.

De Presence Control heoft bo- vendien een zeer laag stroom- verbruik.

De functies die moeten worden gebruikt (goactveerst), worden via het parametrorvonder 'Algemeine instillingen' ingesteld mot de Engineering Tool Software (ETS) vanal versie ETS3.I.

Ingebruikname

Opmerking: de toepassingsbeschrijng vindt u onder www.knx.steinel.de

1. Fysisch adros invooren en toepassingsprogramma in de ETS makeen.

2. Het fysisische adres en het toepassingsprogramma uploaden in de aanwezigheidsmelder. Wanner u hiamar na grevraagd worden op de programmeeroots ① duiken.

3. Na een successieve programming doct het blauwe led-lampje.

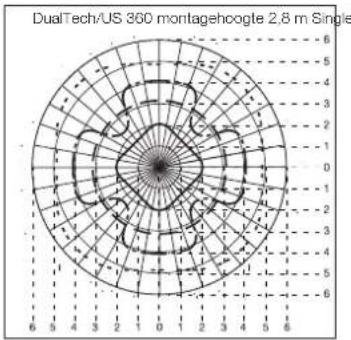

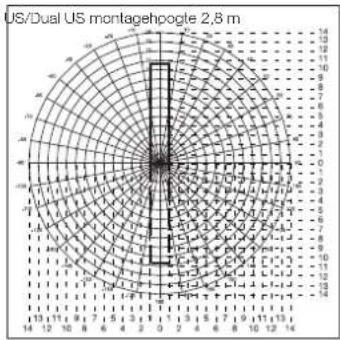

Observatiegebied

DualTech

Radiale & aanweizgeheidesregistratie PIR

Tangentiale registriate PIR

Tangentiale & aanweizgeheidesregistratie US

Radiale registriate van groote bewegingen US

US 360

Tangontiale & aanweizheideistegrassratie US

Radiale registrairie van groote bewegungen US

Elektrische installment/automatische werking
Bij het klozen van de bolkoelingsledingen moeten attd de instalatabevoorschriften voigers VDE 0829 (NEN EN 5000) 90) worden opgevolgd (zie de verilghedsvoor-schriften op pagina 18).

Technische gegevens
Afstandsbediening
Met de alstandsbediening (optional) kann eine functies comfor-tabel worden ingeschaken.
Service-astandsbedieling
RCG KNX
FAN-rr.: 4007841 593018
Gebruikersafstandsbiedeling
RC7 KNX
EAN-mpr.4007841 592912

Almetingen (B × H × D): 120 × 120 × 68 mm DualTech
120 × 120 × 73 mm Single US
120 × 120 × 68 mm US 360
120 × 120 × 73 mm Dual US
Strommoetxeaer: KNX busspanning
Installingen: via ETS-software, afstandsbedingung of bus
Lichtkanalen: licht 1 - Licht 4: schakelen/dlimmen; schakelmodus regeling constant Licht
Nalooptijd: IQ-modus, 1 - 30 min.,aflhankelijk van aanwezigheid enlichtsterkte
Lichtmeting: gemengd Licht
Basislichtsterkte: UIT / 10% - 50%
Nalooptijd: basislichtsterkte permanent-AAN, 1-30 min.
Uitgang HLK: aflhankelijk van aanwezigheid
Inschakkelvertraging: bewaking, 1-30 min.
Nalooptijd: 1-120 min.
Uitgang naoloptijd aanwezigheid: 1-255 sec.
Overige uittgangen: lichtsterkwestaarde, scenesturing, sabotage
Registratiebereiken: US 360/DualTech SingleUS/Dual US
(registratie bijtangentiaal/aanwezigheid:max. O 6 m (28 m2)min. O 2 m (3 m2)
montage-radial:reikwijde tot O 10 m		max. 3 × 10 m/3 × 20 m (30/60 m2)min. 3 × 2.5 m/3 × 5 m (7.5/15 m2)
hcoglete2,5 m)
Montaghoogte(plafondmontage):2,5 m - 3,5 m
Toopassingsplaats: binnenin gebouwen
Sensortechnologie: DualTechPIR (passiet infrarood),losse pyrosensor,11 registriatieberiken,520 schakelzones,ultrasoon 40 kHz		US 360 / Single US / DualTechultrasoon 40 kHz
Boschorming: IP20
Temperatuurbereik: -25 °C tot +55 °C
Storingen
Storing Oorzaak Oplossing
Licht gaat Niet aan	■ Goen BUS-spanning	■ BUS-spanningcontrollederen
	■ Schemerwaarde te laag ingesteld	■ Schemerwaardelangzaam verhogen tot hetlicht inschakte
	■ Geen bewegingsregistratie	■ Voor vrij zich op de sensor zorgen
		■ Registratiebereikkontroleren
Licht gaat Niet uit	■ Lichtsterkte in de rulmte to groot	■ Schemerwaardeoverlagen
	■ Nalooptijd loopt af	■ Nalooptijd afwachteten of na- looptijd lager zieten
	■ Storing door ontgewenste bewegingen, bijv. vanpla- fondventilator, airconditioning, ventilare, open deuren en ramen	■ Permanente stortingsbronnen weghalen door verlagen van de gevoeligheid
Sensor schakelt uit ondanks aanwezigheid	■ Nalooptijd te kort	■ Nalooptijdverhogen
	■ Inschakoliniveau te laag	■ Schemerinstilling veranderen
Sensor schakelt te LAST uit	■ Nalooptijd te lang	■ Nalooptijdverkorten
De sensor schakelt ondanks duistemis net in bij aanwezig-hold	■ Lux-waarde te laag ingesteld	■ Sensor met schakelaar/tocts gedactveerd? Helfautomatisch? Inschakoliniveauuverhogen

Verwijderen

Eiktrischo apparatus, toobohohen en verpakkingen dienen milieuuwriendelijk gerecycled te wordon.

Doe elektrische apparaten nicht bij hot huisvill

Alleen voor EU-landen:

Conform de geldende Europee richtlin voorgebruikte elektrische en elektronische apparatusuur en hun Implementatie in het nationaalrecht, dienen nicht langterbrukkare elektrische apparatusen gezamel'd en milieuvriendelijk gerocycloed to worden.

Fabrieksgarantie

Als koper heft u.t.o.v.de
verkoperecht op de wettelijk
voergachevren garantie.Voor
zover dit recht op garantie in
uw land bestaat, worden die
door onze garantieverklaring
noch verkort, noch beperkt.
