GEBRUIKSAANWIJZING Townie Commute Go! TREK

Welkom bij onze fietsfamilie

Dank u voor het kopen van uw nieuwe fiets.

Wij geloven in de kracht van fietsen. We maken hoogwaardige fietsen voor het leven. Daarom wordt elke fiets geleverd met een beperkte levenslange garantie.

Wij wensen u vele zorgeloze en aangename fietskilometers toe!

Als u echter problemen ondervindt met uw fiets, neem dan contact op met uw plaatselijke fietsendealer.

Als het probleem niet wordt opgelost, vraag dan onze klantenservice om een oplossing.

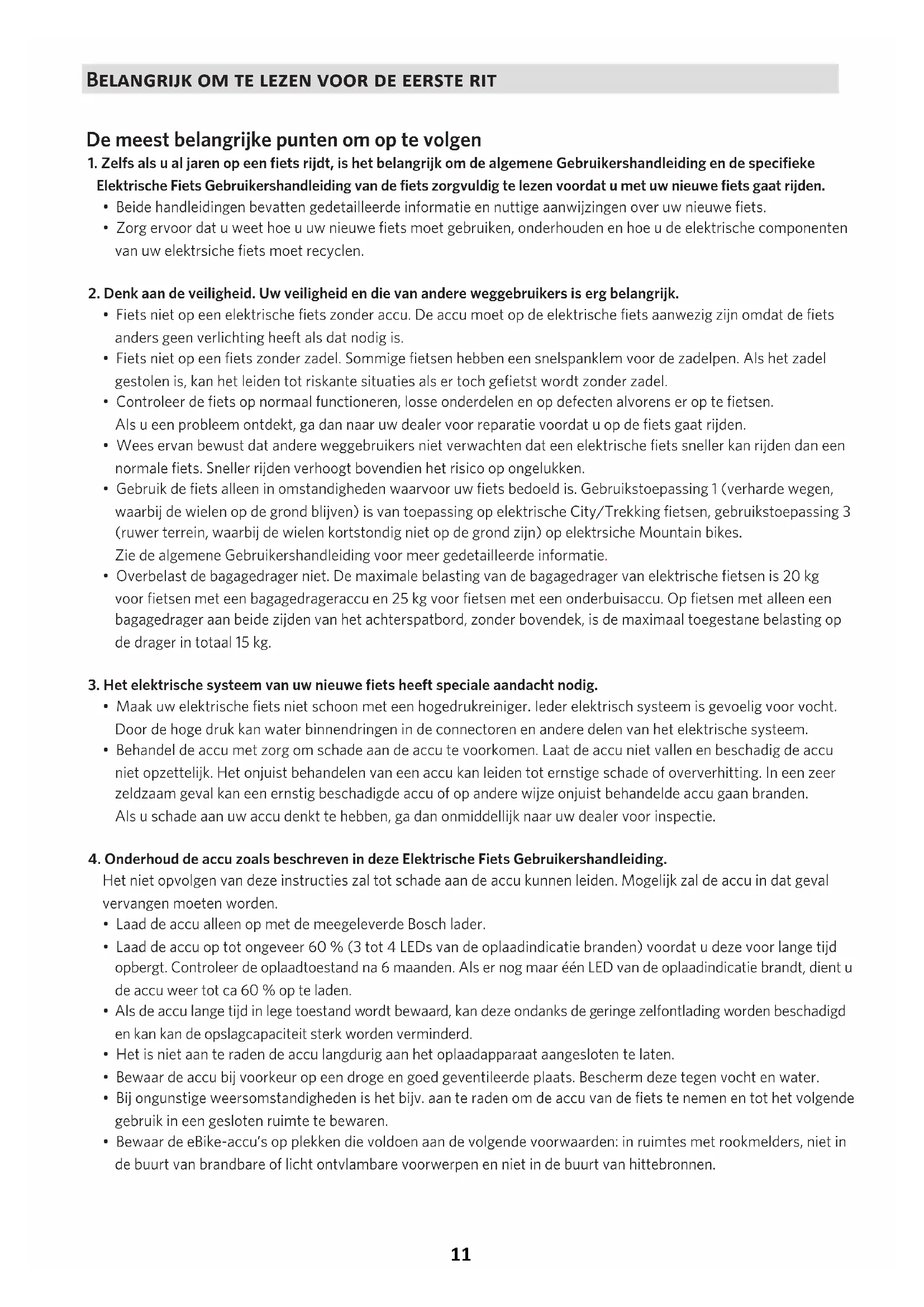

NL - Belangrijk om te lezen voor de eerste rit.... 11

De meest belangrijke punten om op te volgen

1. Zelfs als u al jaren op een fiets rijdt, is het belangrijk om de algemene Gebruikershandleiding en de specifieke Elektrische Fiets Gebruikershandleiding van de fiets zorgvuldig te lezen voordat u met uw nieuwe fiets gaat rijden.

2. Beide handleidingen bevatten gedetailleerde informatie en nuttige aanwijzingen over uw nieuwe fiets.

3. Zorg ervoor dat u weet hoe u uw nieuwe fiets moet gebruiken, onderhouden en hoe u de elektrische componenten van uw elektrische fiets moet recyclen.

4. Denk aan de veiligheid. Uw veiligheid en die van andere weggebruikers is erg belangrijk.

5. Fiets niet op een elektrische fiets zonder accu. De accu moet op de elektrische fiets aanwezig zijn omdat de fiets anders geen verlichting heeft als dat nodig is.

6. Fiets niet op een fiets zonder zadel. Sommige fietsen hebben een snelspanklem voor de zadelpen. Als het zadel gestolen is, kan het leiden tot riskante situaties als er toch gefietst wordt zonder zadel.
7. Controleer de fiets op normaal functioneren, losse onderdelen en op defecten alvorens er op te fietsen.
   Als u een probleem ontdekt, ga dan naar uw dealer voor reparatie voordat u op de fiets gaat rijden.
8. Wees ervan bewust dat andere weggebruikers niet verwachten dat een elektrische fiets sneller kan rijden dan een normale fiets. Sneller rijden verhoogt bovendien het risico op ongelukken.
9. Gebruik de fiets alleen in omstandigheden waarvoor uw fiets bedoeld is. Gebruikstoepassing 1 (verharde wegen, waarbij de wielen op de grond blijven) is van toepassing op elektrische City/Trekking fietsen, gebruikstoepassing 3 (ruwer terrein, waarbij de wielen kortstondig niet op de grond zijn) op elektrische Mountain bikes. Zie de algemene Gebruikershandleiding voor meer gedetailleerde informatie.

- Overbelast de bagagedrager niet. De maximale belasting van de bagagedrager van elektrische fietsen is 20 kg voor fietsen met een bagagedrageraccu en 25 kg voor fietsen met een onderbuisaccu. Op fietsen met alleen een bagagedrager aan beide zijden van het achterspatbord, zonder bovendek, is de maximaal toegestane belasting op de drager in totaal 15 kg.

1. Het elektrische systeem van uw nieuwe fiets heeft speciale aandacht nodig.

2. Maak uw elektrische fiets niet schoon met een hogedrukreiniger. Ieder elektrisch systeem is gevoelig voor vocht. Door de hoge druk kan water binnendringen in de connectoren en andere delen van het elektrische systeem.

3. Behandel de accu met zorg om schade aan de accu te voorkomen. Laat de accu niet vallen en beschadig de accu niet opzettelijk. Het onjuist behandelen van een accu kan leiden tot ernstige schade of oververhitting. In een zeer zeldzaam geval kan een ernstig beschadigde accu of op andere wijze onjuist behandelde accu gaan branden. Als u schade aan uw accu denkt te hebben, ga dan onmiddellijk naar uw dealer voor inspectie.

4. Onderhoud de accu zoals beschreven in deze Elektrische Fiets Gebruikershandleiding.

Het niet opvolgen van deze instructies zal tot schade aan de accu kunnen leiden. Mogelijk zal de accu in dat geval vervangen moeten worden.

• Laad de accu alleen op met de meegeleverde Bosch lader.
• Laad de accu op tot ongeveer 60 % (3 tot 4 LEDs van de oplaadindicatie branden) voordat u deze voor lange tijd opbergt. Controleer de oplaadtoestand na 6 maanden. Als er nog maar één LED van de oplaadindicatie brandt, dient u de accu weer tot ca 60 % op te laden.
• Als de accu lange tijd in lege toestand wordt bewaard, kan deze ondanks de geringe zelfontlading worden beschadigd en kan kan de opslagcapaciteit sterk worden verminderd.

- Het is niet aan te raden de accu langdurig aan het oplaadapparaat aangesloten te laten.

- Bewaar de accu bij voorkeur op een droge en goed geventileerde plaats. Bescherm deze tegen vocht en water.

- Bij ongunstige weersomstandigheden is het bijv. aan te raden om de accu van de fiets te nemen en tot het volgende gebruik in een gesloten ruimte te bewaren.

- Bewaar de eBike-accu's op plekken die voldoen aan de volgende voorwaarden: in ruimtes met rookmelders, niet in de buurt van brandbare of licht ontvlambare voorwerpen en niet in de buurt van hittebronnen.

• De accu kan bij temperaturen van -10^ tot +60^ worden bewaard.
  Voor een lange levensduur is echter bewaren bij een temperatuur van ca. 20 °C gunstig.
• Let erop dat de maximale bewaartemperatuur niet wordt overschreden.
  Laat de accu bijv. in de zomer niet in de auto liggen en bewaar deze niet in fel zonlicht.
• Er wordt aangeraden om de accu niet op de fiets te bewaren.

5. Wees voorzichtig bij het transport van een elektrische fiets.

• Een elektrische fiets is zwaarder is dan een normale fiets. Bij transport met een voertuig moet u rekening houden met de maximale belasting van het autodak, de trekhaak en/of de fietsendrager. Lees de handleiding van het voertuig en de fietsendrager voor details.
• Verwijder de accu, de controller en, indien aanwezig, andere losse delen (zoals fietstassen) en bewaar deze elders in het voertuig tijdens de rit.
• Respecteer altijd de lokale, wettelijke regels over transport van (elektrische) fietsen.
• Omdat Li-Ion accu's van dit formaat en vermogen tijdens transport vallen onder 'Gevaarlijke goederen klasse 9', kunnen er plaatselijk beperkingen gelden bij het transport van losse Li-Ion accu's. De beperkingen zijn geldig bij de meeste vliegmaatschappijen en sommige andere vervoerders. Als u echter met uw complete elektrische fiets wilt reizen (d.w.z. met de accu op de fiets geïnstalleerd) zijn de eisen minder streng. Informeer, voor u uw reis boekt, bij de vliegmaatschappij of vervoerder of u uw (complete) elektrische fiets kunt meenemen op uw reis.

6. Montage van accessoires op een e-bike.

Een elektrische fiets heeft verborgen bedrading in het frame en andere kritische e-bike onderdelen als aandrijfeenheid en accu. Wees er bij het monteren van accessoires (zoals een bidonhouder), zeker van dat bedrading of accu niet geraakt worden door het gebruik van bijvoorbeeld te lange of puntige schroeven. Dit kan kortsluiting in het elektrische systeem en/of schade aan de accu veroorzaken.

WAARSCHUWING. Kortsluiting in het elektrische systeem en/of schade aan de accu kan leiden tot oververhitting. In een zeer zeldzaam geval kan een ernstig beschadigde accu gaan branden.

7. Bezoek uw dealer voor regelmatig onderhoud van uw nieuwe fiets.

• Om het veilig en juist functioneren van de fiets te kunnen garanderen, dient de fiets regelmatig, minstens één keer per jaar, onderhoud te krijgen bij een erkende dealer.
• Uw dealer heeft de juiste kennis en gereedschappen voor het onderhouden van uw elektrische fiets en het veilig monteren van accessoires.
• Als u vragen heeft over uw nieuwe fiets, stel ze gerust aan uw dealer!

Conformiteit

Uw fiets is ontworpen, getest en geproduceerd in overeenstemming met de van toepassing zijnde Europese richtlijnen en geharmoniseerde Normen. Alle elektrische fietsen voldoen daarom aan de eisen van CE. Voor meer gedetaileerde informatie verwijzen wij u naar de conformiteitsverklaring (DoC) die bij de fiets meegeleverd is.

Als u de conformiteitsverklaring kwijt bent geraakt, kunt u een nieuw exemplaar opvragen bij de fietsenwinkel waar u uw fiets heeft gekocht.

Beperkte garantie

Op uw fiets zit een levenslange beperkte garantie.

Bezoek onze website voor de details.

Aanvullende informatie voor 'snelle' elektrische fietsen\*

De snelle elektrische fiets is een elektrische fiets waarbij de ondersteuning niet stopt bij 25 km/u.

De maximum ondersteuningssnelheid is hoger dan dat bij een standaard Pedelec.

De maximaal te behalen snelheid is uiteraard voornamelijk afhankelijk van hoe hard u zelf trapt.

* Snelle elektrische fietsen zijn niet in alle Europese landen beschikbaar.

Europese typegoedkeuring

In wettelijk opzicht is de 'snelle elektrische fiets' niet langer een 'fiets' maar een 'elektrisch motorvoertuig'.

Het heeft dan ook als zodanig een Europese typegoedkeuring (Klasse L1e-B) volgens richtlijn (EU)168/2013.

Iedere 'snelle' elektrische fiets is voorzien van een Typegoedkeuringsplaatje op het frame en een uniek VIN-nummer (VIN = Voertuig Identificatie Nummer).

De technische uitrusting van deze 'snelle' elektrische fietsen is bijna gelijk aan die van 25 km/u Pedelecs.

De volgende onderdelen zijn toegevoegd of gewijzigd:

- Achteruitkijkspiegel • Verzekeringsplaat / kentekenplaat en houder voor deze plaat • Kentekenplaatverlichting

- Extra reflectoren • Enigszins andere remgrepen • Remlicht • Hoorn • Een type-goedgekeurd voor- en achterlicht.

OPMERKING. Deze uitrusting is onderdeel van de typegoedkeuring. Het is daarom niet toegestaan de onderdelen te vervangen door niet- goedgekeurde onderdelen. Dit geldt ook voor vork, banden, zadelpen, standaard, motor, accu en display.

WAARSCHUWING. 'Snelle' elektrische fietsen gebouwd na 1 januari 2018 moeten voldoen aan nieuwe eisen.

Dit betekent dat deze fietsen afgeleverd worden met de hendel voor de voorrem aan de rechterzijde van het stuur en de hendel voor de achterrem aan de linker zijde*. Dit kan verschillen van wat u gewend bent van een gewone fiets!

*BELANGRIJKE OPMERKING. Het is mogelijk dat het in uw land wettelijk niet toegestaan is deze configuratie te wijzigen als de fiets is afgeleverd. Houdt u zich aan de lokale regels.

Lokale wetgeving/regels\*

• De wettelijke regels voor het gebruik van snelle elektrische landen variëren per land.
• Omdat de 'snelle' elektrische fiets wettelijk wordt gezien als een elektrisch motorvoertuig, moet u voldoen aan de lokale wettelijke regels betreffende de minimum leeftijd van de berijder, rijbewijs, verzekering, verzekeringsplaat/kentekenplaat, verkeers- en snelheidsregels, etc.
• Voor 'snelle' elektrische fietsen is (minimaal) een aansprakelijkheidsverzekering (WA-verzekering) verplicht.
• In veel landen is het dragen van een helm verplicht voor deze fietsen.

Zelfs als het dragen van een helm niet verplicht is in uw land, raden wij u sterk aan om altijd een helm te dragen voor uw eigen veiligheid.

*OPMERKING. Lokale wetgeving en regels kunnen in de loop van de tijd onderhevig zijn aan veranderingen.

Advies voor gebruik

• Technisch gezien gaat het fietsen hetzelfde als bij een Pedelec.
• Uw 'snelle' elektrische fiets kan nog steeds bereden worden als een fiets. Onderweg zult u zich echter meestal aan de regels voor bromfietsen moeten houden, zelfs als u zonder assistentie rijdt.
• Het maximale bereik op één acculading hangt sterk af van uw rijstijl.
• Door de hogere snelheden die u kunt halen, kan het bereik iets kleiner zijn dan dat van Pedelec fietsen, die een maximum ondersteuningssnelheid hebben van 25 km/u.
• Wees er bewust van dat andere weggebruikers mogelijk niet verwachten dat een fiets zo snel rijdt. Rij voorzichtig.

A faire absolument

nl Oorspronkelijke gebruiksaanwijzing

Veiligheidsaanwijzingen

Lees alle veiligheidsaanwijzingen en instructies. Het niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken, brand en/of zware verwondingen veroorzaken.

Bewaar alle veiligheidsaanwijzingen en instructies voor de toekomst.

Het in deze gebruiksaanwijzing gebruikte begrip accu heeft betrekking op alle originele Bosch eBike-accu's.

Lees de veiligheidsaanwijzingen en instructies in alle gebruiksaanwijzingen van het eBike-systeem evenals in de gebruiksaanwijzing van uw eBike, en neem deze in acht.
Laat u niet door de aanduiding van de boordcomputer afleiden. Wanneer u zich niet uitsluitend op het verkeer concentreert, loopt u het risico om betrokken te raken bij een ongeval. Wanneer u, naast het wisselen van de ondersteuningsniveaus, gegevens in uw boordcomputer wilt invoeren, stop dan en voer de betreffende gegevens in.
- Gebruik de boordcomputer niet als greep. Wanneer u de eBike aan de boordcomputer optilt, kunt u de boordcomputer onherstelbare schade toebrengen.
Zorg er bij het gebruik van de loopondersteuning voor dat u de eBike op elk moment onder controle en veilig vast kunt houden. De loopondersteuning kan onder bepaalde omstandigheden niet meer werken (bijv. obstakel bij het pedaal of per ongeluk de vinger van de toets van de bedieningseenheid laten glijden). De eBike kan plotseling achteruit naar u toe bewegen of gaan kantelen. Dit vormt vooral bij extra belading een risico voor de gebruiker. Breng de eBike met de loopondersteuning niet in situaties waarin u de eBike met eigen kracht niet meer kunt houden!

Beschrijving van product en werking

Beoogd gebruik

De boordcomputer Intuvia is bestemd voor de besturing van een Bosch eBike-systeem en voor de aanduiding van rijgegevens.

Naast de hier weergegeven functies kan het zijn dat op elk moment softwarewijzigingen voor het verhelpen van fouten en voor functiewijzigingen geïmplementeerd worden.

Afgebeelde componenten

De nummering van de afgebeelde componenten heeft betrekking op de weergaven op de pagina's met afbeeldingen aan het begin van de gebruiksaanwijzing.

Alle weergaven van fietsonderdelen, behalve aandrijfeenheid, boordcomputer incl. bedieningseenheid, snelheidssensor en de bijbehorende houders, zijn schematisch en kunnen bij uw eBike afwijken.

(1) Toets aanduidingsfunctie i
(2) Toets fietsverlichting

(3) Boordcomputer

(4) Houder boordcomputer

(5) Aan/uit-toets boordcomputer

(10) Toets aanduidingsfunctie i op de bedieningseenheid

(11) Toets ondersteuning verlagen/achteruit bladeren -

(12) Toets ondersteuning verhogen/vooruit bladeren +

(13) Toets duwhulp WALK ^a)

(14) Vergrendeling boordcomputer

(15) Blokkeerschroef boordcomputer USB-oplaadkabel (micro A - micro B) ^b)

a) niet beschikbaar in alle landen

b) niet afgebeeld, als accessoire verkrijgbaar

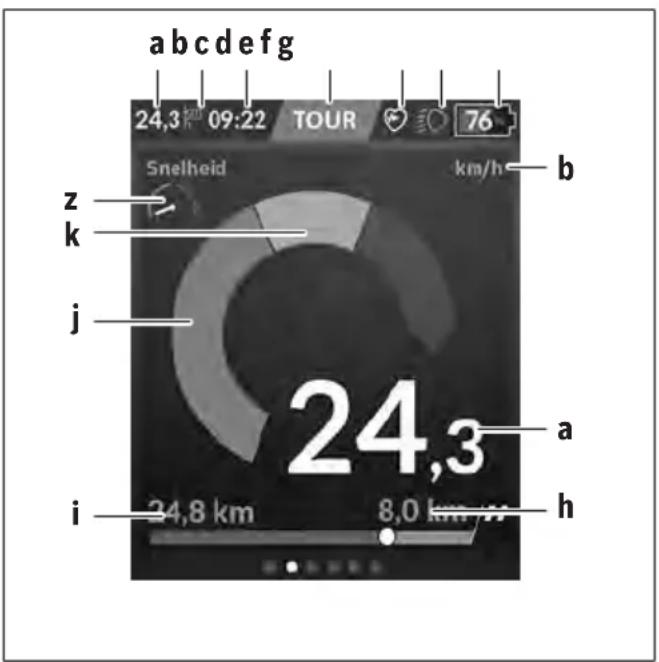

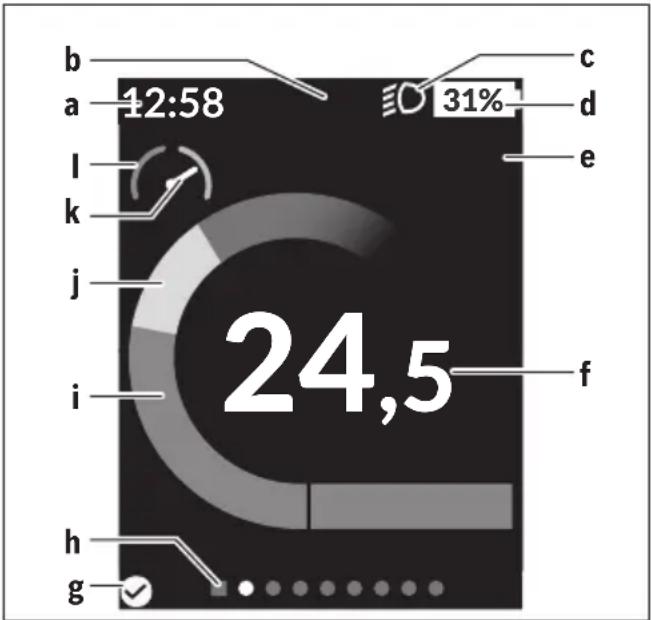

Aanduidingselementen boordcomputer

(a) Aanduiding ondersteuning van de aandrijfeenheid
(b) Aanduiding ondersteuningsniveau
(c) Aanduiding verlichting
(d) Tekstaanduiding
(e) Waarde-aanduiding
(f) Snelheidsmeteraanduiding
(g) Schakeladvies: hogere versnelling
(h) Schakeladvies: lagere versnelling
(i) Accu-oplaadaanduiding

Technische gegevens

Boordcomputer Intuvia
Productnummer BUI255
Laadstroom USB-aansluiting max.	mA 500
Laadspanning USB-aansluiting	V	5
USB-oplaadkabel A)		1 270 016 360
Gebruikstemperatuur °C -5 ... +40
Opslagtemperatuur °C +10 ... +40
Laadtemperatuur °C 0 ... +40
Lithium-Ion-accu intern V	mAh	3,7
		230
Beschermklasse B)		IP54 (stof- en spatwater-beschermd)
Gewicht, ca. kg 0,15

A) niet standaard bij de levering inbegrepen
B) bij gesloten USB-afdekking
Bosch eBike-systeem gebruikt FreeRTOS
(zie http://www.freertos.org).

Montage

Accu plaatsen en verwijderen

Voor het plaatsen van de eBike-accu in de eBike en voor het verwijderen dient u de gebruiksaanwijzing van de accu te lezen en in acht te nemen.

Boordcomputer plaatsen en verwijderen (zie afbeelding A)

Voor het plaatsen van de boordcomputer (3) schuift u deze vanaf de voorkant in de houder (4).

Voor het verwijderen van de boordcomputer (3) drukt u op de vergrendeling (14) en schuift u deze naar voren toe uit de houder (4).

▶ Als u de eBike parkeert, verwijdert u de boordcomputer.

Het is mogelijk om de boordcomputer in de houder te beveiligen tegen wegnemen. Demonteer hiervoor de houder (4) van het stuur. Plaats de boordcomputer in de houder.

Schroef de blokkeerschroef (15) (schroefdraad M3, 8 mm lang) van onderaf in de daarvoor bestemde schroefdraad van de houder. Monteer de houder opnieuw op het stuur.

Aanwijzing: De blokkeerschroef is geen diefstalbeveiliging.

Gebruik

Voorwaarden

Het eBike-systeem kan alleen geactiveerd worden, wanneer aan de volgende voorwaarden is voldaan:

• Een voldoende geladen accu is geplaatst (zie gebruiksaanwijzing van de accu).
• De boordcomputer is juist in de houder geplaatst (zie „Boordcomputer plaatsen en verwijderen (zie afbeelding A)“, Pagina Nederlands - 2).
• De snelheidssensor is correct aangesloten (zie gebruiks-aanwijzing van de aandrijfeenheid).

eBike-systeem in-/uitschakelen

Voor het inschakelen van het eBike-systeem heeft u de volgende mogelijkheden:

• Als de boordcomputer bij het plaatsen in de houder al is ingeschakeld, dan wordt het eBike-systeem automatisch geactiveerd.
• Druk bij geplaatste boordcomputer en geplaatste eBike-accu één keer kort op de aan/uit-toets van de boordcomputer.
• Druk bij geplaatste boordcomputer op de aan/uit-toets van de eBike-accu (er zijn van de fietsfabrikant afhankelijke oplossingen mogelijk waarbij de aan/uit-toets van de accu niet toegankelijk is; zie gebruiksaanwijzing van de accu).

De aandrijving wordt geactiveerd, zodra u op de pedalen trapt (behalve in de functie loopondersteuning of op ondersteuningsniveau OFF). Het motorvermogen richt zich naar het ingestelde ondersteuningsniveau.

Zodra u in de normale modus stopt met op de pedalen te trappen of zodra u een snelheid van 25/45 km/h heeft bereikt, wordt de ondersteuning door de eBike-aandrijving uitgeschakeld. De aandrijving wordt automatisch weer geactiveerd, zodra u op de pedalen trapt en de snelheid onder 25/45 km/h ligt.

Voor het uitschakelen van het eBike-systeem heeft u de volgende mogelijkheden:

- Druk op de aan/uit-toets van de boordcomputer.

- Schakel de eBike-accu met de aan/uit-toets ervan uit (er zijn van de fietsfabrikant afhankelijke oplossingen mogelijk waarbij de aan/uit-toets van de accu niet toegankelijk is; zie gebruiksaanwijzing van de fietsfabrikant).

- Verwijder de boordcomputer uit de houder.

Wordt ongeveer 10 minuten lang geen vermogen van de eBike-aandrijving gevraagd (bijv. omdat de eBike stilstaat) en niet op een toets van boordcomputer of bedieningseenheid van de eBike gedrukt, dan schakelt het eBike-systeem automatisch uit.

eShift (optioneel)

Onder eShift verstaat men de integratie van elektronische schakelsystemen in het eBike-systeem. De eShift-componenten zijn door de fabrikant elektrisch met de aandrijfeenheid verbonden. De bediening van de elektronische schakelsystemen is beschreven in een eigen gebruiksaanwijzing.

Energievoorziening van de boordcomputer

Zit de boordcomputer in de houder (4), is een voldoende geladen accu in de eBike geplaatst en is het eBike-systeem ingeschakeld, dan wordt de boordcomputer via de accu van de eBike van energie voorzien.

Wordt de boordcomputer uit de houder (4) genomen, dan gebeurt de energievoorziening via een interne accu. Is de interne accu bij het inschakelen van de boordcomputer zwak, dan verschijnt gedurende 3 s in de tekstaanduiding (d). Daarna schakelt de boordcomputer weer uit.

Voor het opladen van de interne accu plaatst u de boordcomputer weer in de houder (4) (wanneer een accu in de eBike is geplaatst). Schakel de eBike-accu met de aan/uit-toets ervan in (zie gebruiksaanwijzing van de accu).

U kunt de boordcomputer ook via de USB-aansluiting opla- den. Open hiervoor het afdekkapje (8). Verbind de USB-bus (7) van de boordcomputer via een geschikte USB-kabel met een gangbare USB-lader of de USB-aansluiting van een com-puter (5 V laadspanning; max. 500 mA laadstroom). In de tekstaanduiding (d) van de boordcomputer verschijnt .

Boordcomputer in-/uitschakelen

Voor het inschakelen van de boordcomputer drukt u kort op de aan/uit-toets (5). De boordcomputer kan (bij voldoende geladen interne accu) ook ingeschakeld worden, wanneer deze niet in de houder is geplaatst.

Voor het uitschakelen van de boordcomputer drukt u op de aan/uit-toets (5).

Is de boordcomputer niet in de houder geplaatst, dan wordt deze 1 minuut nadat de laatste toets is ingedrukt omwille van energiebesparing uitgeschakeld.

Wanneer u uw eBike meerdere weken niet gebruikt, verwijder de boordcomputer dan uit zijn houder. Be- waar de boordcomputer in een droge omgeving bij kamertemperatuur. Laad de boordcomputeraccu regelmatig op (uiterlijk om de 3 maanden).

Accu-oplaadaanduiding

De accu-oplaadaanduiding (i) geeft de laadtoestand van de eBike-accu aan, niet die van de interne accu van de boordcomputer. De laadtoestand van de eBike-accu kan eveneens bij de leds op de accu zelf afgelezen worden.

In de aanduiding (i) komt elk balkje in het accusymbool overeen met een capaciteit van ongeveer 20 %:

De eBike-accu is volledig geladen.

De eBike-accu moet bijgeladen worden.

De leds van de oplaadaanduiding op de accu gaan uit. De capaciteit voor de ondersteuning van de aandrijving is opgebruikt en de ondersteuning wordt zachtjes uitgeschakeld. De resterende capaciteit wordt voor de verlichting en de boordcomputer ter beschikking gesteld, de aanduiding knippert. De capaciteit van de eBike-accu is voldoende voor nog ongeveer 2 uur fietsverlichting. Met andere verbruikers (bijv. automatische transmissie, laden van externe toestellen op de USB-aansluiting) is hierbij geen rekening gehouden.

Wordt de boordcomputer uit de houder (4) genomen, dan blijft de laatst weergegeven acculaadtoestand opgeslagen. Wordt een eBike met twee accu's gebruikt, dan geeft de accu-oplaadaanduiding (i) het niveau van beide accu's aan.

Worden bij een eBike met twee ge- plaatste accu's beide accu's op de fiets geladen, dan wordt op het display de laadvoortgang van de beide accu's weergegeven (op de afbeelding wordt net de linker accu geladen). Welke van de beide accu's net geladen wordt, kunt u ook zien aan de knipperende aanduiding op de accu.

Ondersteuningsniveau instellen

U kunt op de bedieningseenheid (9) instellen hoe sterk de eBike-aandrijving u bij het trappen ondersteunt. Het ondersteuningsniveau kan altijd, ook tijdens het fietsen, gewijzigd worden.

Aanwijzing: Bij afzonderlijke uitvoeringen is het mogelijk dat het ondersteuningsniveau vooraf ingesteld is en niet gewijzigd kan worden. Het is ook mogelijk dat er kan worden gekozen uit minder ondersteuningsniveaus dan hier vermeld.

De volgende ondersteuningsniveaus staan maximaal ter beschikking:

• OFF: de motorondersteuning wordt uitgeschakeld, de eBike kan als een normale fiets alleen door te trappen voortbewogen worden. De loopondersteuning kan in dit ondersteuningsniveau niet geactiveerd worden.
• ECO: effectieve ondersteuning met maximale efficiëntie, voor maximaal bereik
• TOUR/TOUR+:

TOUR: gelijkmatige ondersteuning, voor tochten met een groot bereik

TOUR+: dynamische ondersteuning voor natuurlijk en sportief fietsen (alleen in combinatie met eMTB)

- SPORT/eMTB:

SPORT: krachtige ondersteuning, voor sportief fietsen op bergachtige trajecten en voor stadsverkeer

eMTB: optimale ondersteuning op elk terrein, sportief vertrekken, verbeterde dynamiek, maximale prestaties (eMTB is alleen in combinatie met de aandrijfeenheden BDU250P CX, BDU365, BDU450 CX en BDU480 CX beschikbaar. Er is eventueel een software-update noodzakelijk.)

- TURBO: maximale ondersteuning bij flink doortrappen, voor sportief fietsen

Voor het verhogen van het ondersteuningsniveau drukt u zo vaak op de toets + (12) op de bedieningseenheid tot het gewenste ondersteuningsniveau in de aanduiding (b) verschijnt, voor het verlagen op de toets - (11).

Het gevraagde motorvermogen verschijnt in de aanduiding (a). Het maximale motorvermogen hangt van het gekozen ondersteuningsniveau af.

Als de boordcomputer uit de houder (4) verwijderd wordt, blijft het laatst weergegeven ondersteuningsniveau opgeslagen, de aanduiding (a) van het motorvermogen blijft leeg.

Samenspel van het eBike-systeem met de versnellingen

Ook met eBike-aandrijving moet u de versnellingen als bij een gewone fiets gebruiken (neem hiervoor goed nota van de gebruiksaanwijzing van uw eBike).

Onafhankelijk van de aard van de versnelling is het raadzaam om tijdens het schakelen even met minder kracht op de pedalen te trappen. Daardoor wordt het schakelen vergemakkelijkt en de slijtage van de aandrijflijn beperkt.

Door de keuze van de juiste versnelling kunt u bij gelijke krachtsinspanning de snelheid en het bereik vergroten.

Volg daarom de schakeltips die u door de aanduidingen (g) en (h) op uw display gegeven worden. Verschijnt de aanduiding (g), dan moet u naar een hogere versnelling met lagere trapfrequentie schakelen. Verschijnt de aanduiding (h), dan moet u een lagere versnelling met hogere trapfrequentie kiezen.

Fietsverlichting in-/uitschakelen

In de uitvoering waarbij het rijlicht door het eBike-systeem gevoed wordt, kunnen via de boordcomputer met de toets

fietsverlichting (2) tegelijk voorlicht en achterlicht in- en uitgeschakeld worden.

Controleer telkens voordat u gaat fietsen of uw fietsverlichting correct werkt.

Bij het inschakelen van de verlichting verschijnt gedurende ca. 1 s en bij het uitschakelen van de verlichting in de tekstaanduiding (d). Bij ingeschakeld licht verschijnt het verlichtingssymbool (c).

De boordcomputer slaat de lichtstatus op en activeert overeenkomstig de opgeslagen status eventueel het licht na een herstart.

Het in- en uitschakelen van de fietsverlichting heeft geen invloed op de achtergrondverlichting van het display.

Duwhulp in-/uitschakelen

De loopondersteuning kan het duwen van de eBike gemakkelijker maken. De snelheid in deze functie is afhankelijk van de ingeschakelde versnelling en kan maximaal 6 km/h bereiken.

▶ De functie duwhulp mag uitsluitend bij het duwen van de eBike gebruikt worden. Hebben de wielen van de eBike bij het gebruik van de duwhulp geen contact met de bodem, dan bestaat verwondingsgevaar.

Voor het activeren van de loopondersteuning drukt u kort op de toets WALK op uw boordcomputer. Na de activering drukt u binnen 10 s op de toets + en houdt u deze ingedrukt. De aandrijving van de eBike wordt ingeschakeld.

Aanwijzing: De duwhulp kan in het ondersteuningsniveau OFF niet geactiveerd worden.

De duwhulp wordt uitgeschakeld, zodra zich een van de volgende situaties voordoet:

• u laat de toets + los,
• de wielen van de eBike worden geblokkeerd (bijv. door het remmen of het raken van een obstakel),
  – de snelheid kommt boven 6 km/h.

De werkwijze van de duwhulp valt onder specifieke nationale voorschriften en kan daarom afwijken van de bovengenoemde beschrijving of gedeactiveerd zijn.

Energievoorziening van externe apparaten via USB-aansluiting

Met behulp van de USB-aansluiting kunnen de meeste toestellen waarbij energievoorziening via USB mogelijk is (bijv. diverse mobiele telefoons), gebruikt of opgeladen worden.

Voorwaarde voor het opladen is dat de boordcomputer en een voldoende geladen accu in de eBike geplaatst zijn.

Open het beschermkapje (8) van de USB-aansluiting op de boordcomputer. Verbind de USB-aansluiting van het externe toestel via de USB-laadkabel micro A – micro B (verkrijgbaar bij uw Bosch eBike-dealer) met de USB-bus (7) op de boordcomputer.

Na het loskoppelen van de verbruiker moet de USB-aansluiting weer zorgvuldig afgesloten worden met het beschermkapje (8).

▶ Een USB-verbinding is geen waterdichte steekverbinding. Bij fietsen in de regen mag geen extern toestel

aangesloten zijn en de USB-aansluiting moet met het beschermkapje (8) helemaal afgesloten zijn.

Let op: Aangesloten verbruikers kunnen het bereik van de eBike nadelig beïnvloeden.

Aanduidingen en instellingen van de boordcomputer

Snelheids- en afstandsaanduidingen

In de snelheidsmeteraanduiding (f) verschijnt altijd de actuele snelheid.

In de functie-aanduiding – combinatie van tekstaanduiding (d) en waarde-aanduiding (e) – kan worden gekozen uit de volgende functies:

- : actuele tijd

- : sinds de laatste reset bereikte maximumsnelheid

- : sinds de laatste reset bereikte gemiddelde snelheid

- : rijtijd sinds de laatste reset

- : vermoedelijk bereik van de beschikbare acculading (bij gelijkblijvende omstandigheden als ondersteuningsniveau, routeprofiel enz.)

- : aanduiding van de totaal met de eBike afgelegde afstand (kan niet gereset worden)

- : sinds de laatste reset afgelegde afstand Druk voor het wisselen naar de aanduidingsfunctie zo vaak op de toets i (1) op de boordcomputer of op de toets i (10) op de bedieningseenheid tot de gewenste functie verschijnt.

Voor het resetten van , en gaat u naar een van deze drie functies en drukt vervolgens zo lang op de toets RESET (6) tot de aanduiding op nul is gezet. Daarmee heeft ook een reset plaatsgevonden van de waarden van de beide andere functies.

Voor het resetten van gaat u naar deze functie en drukt vervolgens zo lang op de toets RESET (6) tot de aanduiding op nul is gezet.

Voor het resetten van gaat u naar deze functie en drukt vervolgens zo lang op de toets RESET (6) tot de aanduiding is teruggezet naar de waarde van de fabrieksinstelling.

Wordt de boordcomputer uit de houder (4) genomen, dan blijven alle waarden van de functies opgeslagen en kunnen deze verder weergegeven worden.

Basisinstellingen weergeven en aanpassen

Aanduidingen en wijzigingen van de basisinstellingen zijn mogelijk onafhankelijk van het feit of de boordcomputer in de houder (4) geplaatst is of niet. Enkele instellingen zijn alleen bij geplaatste bedieningscomputer zichtbaar en veranderbaar. Afhankelijk van de uitrusting van uw eBike kunnen enkele menupunten ontbreken.

Om in het menu Basisinstellingen te komen, drukt u tegelijkertijd zo lang op de toets RESET (6) en de toets i (1) tot in de tekstaanduiding (d) verschijnt.

Druk voor het wisselen tussen de basisinstellingen zo vaak op de toets i (1) op de boordcomputer tot de gewenste basisinstelling verschijnt. Is de boordcomputer in de houder (4) geplaatst, dan kunt u ook op de toets i (10) op de bedieningseenheid drukken.

Om de basisinstellingen te wijzigen, drukt u voor het verlagen of omlaag bladeren op de aan/uit-toets (5) naast de aanduiding – of voor het verhogen of omhoog bladeren op de toets verlichting (2) naast de aanduiding +. Is de boordcomputer in de houder (4) geplaatst, dan is de wijziging ook mogelijk met de toetsen – (11) of + (12) op de bedieningseenheid.

Om de functie te verlaten en een gewijzigde instelling op te slaan, drukt u 3 s lang op de toets RESET (6).

U kunt kiezen uit de volgende basisinstellingen:

• <- Tijd +>: u kunt de actuele tijd instellen. Langer drukken op de insteltoetsen versnelt de wijziging van de tijd.
• <- Banden circum. +>: u kunt deze door de fabrikant vooringestelde waarde met ±5 % veranderen. Dit menupunt verschijnt alleen, wanneer de boordcomputer zich in de houder bevindt.
• <- Nederlands +>: u kunt de taal van de tekstaanduidingen wijzigen. U kunt kiezen uit Duits, Engels, Frans, Spaans, Italiaans, Portugees, Zweeds, Nederlands en Deens.
• <- Eenheid km/mi +>: u kunt snelheid en afstand in kilometer of mijl laten weergeven.
• <- Tijdformaat +>: u kunt de tijd in het 12-uurs- of 24-uurs-formaat laten weergeven.
• <- Schakeltip Aan +>/< - Schakeltip Uit +>: u kunt de aanduiding van een schakeladvies in- of uitschakelen.
• : aanduiding van de totale rijduur met de eBike (kan niet veranderd worden)
• : dit is de softwareversie van het display.
• : dit is de softwareversie van de aandrijf-eenheid. Dit menupunt verschijnt alleen, wanneer de boordcomputer zich in de houder bevindt.

• : dit is het serienummer van de aandrijfeenheid. Dit menupunt verschijnt alleen, wanneer de boordcomputer zich in de houder bevindt.

• : dit is het onderdeelnummer van de aandrijfeenheid. Dit menupunt verschijnt alleen, wanneer de boordcomputer zich in de houder bevindt en de aandrijfeenheid een onderdeelnummer ter beschikking stelt.

• : dit menupunt krijgt u te zien, wanneer de fietsfabrikant een vaste servicebeurt heeft vastgelegd.
• : dit menupunt krijgt u te zien, wanneer na het bereiken van een bepaalde loopcapaciteit de fietsfabrikant een servicebeurt heeft vastgelegd.
• : dit is de softwareversie van de accu. Dit menupunt verschijnt alleen, wanneer de boordcomputer zich in de houder bevindt. Bij het gebruik van 2 accu's worden achtereenvolgens de softwareversies van beide accu's aangegeven.
• : dit is het onderdeelnummer van de eBike-accu. Dit menupunt verschijnt alleen, wanneer de boordcomputer zich in de houder bevindt en de eBike-accu een onderdeelnummer ter beschikking stelt. Bij het gebruik van 2 accu's worden achtereenvolgens de softwareversies van beide accu's aangegeven.
• : dit is de softwareversie van het oplaadapparaat waarmee de eBike-accu geladen werd. Dit verschijnt alleen, wanneer het oplaadapparaat de softwareversie ter beschikking stelt.
• Wanneer een eBike met ABS is uitgerust, verschijnen ook de softwareversie, het serienummer en het onderdeelnummer van het ABS.

Aanduiding foutcode

De componenten van het eBike-systeem worden permanent automatisch gecontroleerd. Wordt een fout vastgesteld, dan verschijnt de betreffende foutcode in de tekstaanduiding (d).

Druk op een willekeurige toets op de boordcomputer (3) of op de bedieningseenheid (9) om naar de standaard aanduiding terug te keren.

Afhankelijk van de aard van de fout wordt de aandrijving eventueel automatisch uitgeschakeld. Verder rijden zonder ondersteuning door de aandrijving is echter altijd mogelijk. Vóór verdere ritten moet de eBike gecontroleerd worden.

▶ Laat alle reparaties uitsluitend door een geautoriseerde rijwielhandelaar uitvoeren.

Code Oorzaak Verhelpen

410 Een of meerdere toetsen van de boord-computer zijn geblokkeerd.	Controleer of toetsen zijn vastgeklemd, bijv. door binnengedron-gen vuil. Reinig de toetsen indien nodig.
414 Verbindingsprobleem van de bedienings-eenheid	Aansluitingen en verbindingen laten controleren
418 Een of meerdere toetsen van de bedie-ningseenheid zijn geblokkeerd.	Controleer of toetsen zijn vastgeklemd, bijv. door binnengedron-gen vuil. Reinig de toetsen indien nodig.
419 Configuratiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
422 Verbindingsprobleem van aandrijfeenheid Aansluitingen en verbindingen laten controleren
423 Verbindingsprobleem van de eBike-accu Aansluitingen en verbindingen laten controleren
Code Oorzaak Verhelpen
424 Communicatiefout van de componenten onderling	Aansluitingen en verbindingen laten controleren
426 Interne time-out fout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer. Het is in deze fouttoe-stand niet mogelijk in het basisinstellingsmenu de wielomtrek te la-ten weergeven of aan te passen.
430 Interne accu van de boordcomputer leeg (niet bij BUI350)	Boordcomputer opladen (in de houder of via USB-aansluiting)
431 Softwareversiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
440 Interne fout van aandrijfeenheid Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
450 Interne softwarefout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
460 Fout bij de USB-aansluiting Verwijder de kabel van de USB-aansluiting van de boordcomputer.Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
490 Interne fout van de boordcomputer Boordcomputer laten controleren
500 Interne fout van aandrijfeenheid Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
502 Fout in de fietsverlichting Controleer het licht en de bijbehorende bekabeling. Start het sys-teem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
503 Fout van snelheidssensor Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
504 Manipulatie van het snelheidssignaal ge-detecteerd.	Controleer de positie van de spaakmagneet en stel deze evt. in. Controleer op manipulatie (tuning). De ondersteuning van de aan-drijving wordt verminderd.
510 Interne sensorfout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
511 Interne fout van aandrijfeenheid Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
530 Accufout Schakel de eBike uit, verwijder de eBike-accu en plaats de eBike-accu opnieuw. Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
531 Configuratiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
540 Temperatuurfout De eBike bevindt zich buiten het toegestane temperatuurbereik.Schakel het eBike-systeem uit om de aandrijfeenheid naar het toe-gestane temperatuurbereik te laten afkoelen of opwarmen. Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
550 Een niet toegestane verbruiker werd her-kend.	Verwijder de verbruiker. Start het systeem opnieuw. Als het pro-bleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
580 Softwareversiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
591 Authenticatiefout Schakel het eBike-systeem uit. Verwijder de accu en plaats deze opnieuw. Start het systeem opnieuw. Als het probleem blijft be-staan, neemdan contact op met uw Bosch eBike-dealer.
592 Incompatibele component Compatibel display plaatsen. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
Code Oorzaak Verhelpen
593 Configuratiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdans contact op met uw Bosch eBike-dealer.
595, 596 Communicatiefout Controleer de bekabeling naar de versnelling en start het systeomenopnieuw. Als het probleem blijft bestaan, neem dan contact op metuw Bosch eBike-dealer.
602 Interne accufout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdans contact op met uw Bosch eBike-dealer.
603 Interne accufout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdans contact op met uw Bosch eBike-dealer.
605 Accutemperatuurfout De accu bevindt zich buiten het toegestane temperatuurbereik.Schakel het eBike-systeem uit om de accu naar het toegestanetemperatuurbereik te laten afkoelen of opwarmen. Start het systeemen opnieuw. Als het probleem blijft bestaan, neem dan contactop met uw Bosch eBike-dealer.
606 Externe accufout Controleer de bekabeling. Start het systeem opnieuw. Als het pro-bleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
610 Accuspanningsfout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdans contact op met uw Bosch eBike-dealer.
620 Fout oplaadapparaat Vervang het oplaadapparaat. Neem contact op met uw Bosch eBike-dealer.
640 Interne accufout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdans contact op met uw Bosch eBike-dealer.
655 Meervoudige accufout Schakel het eBike-systeem uit. Verwijder de accu en plaats dezeopnieuw. Start het systeemen opnieuw. Als het probleem blijft be-staan, neem dan contact op met uw Bosch eBike-dealer.
656 Softwareversiefout Neem contact op met uw Bosch eBike-dealer, zodat hij eensoftware-update uitvoert.
7xx Fout bij componenten van derden Neem goed nota van de informatie in de gebruiksaanwijzing van debetreffende fabrikant van de componenten.
800 Interne ABS-fout Neem contact op met uw Bosch eBike-dealer.
810 Ongeldige signalen bij de wielsnelheids-sensor	Neem contact op met uw Bosch eBike-dealer.
820 Fout bij kabel naar de voorste wielsnel-heidssensor	Neem contact op met uw Bosch eBike-dealer.
821 ... 826 Ongeldige signalen bij de voorste wielsnel-heidssensorSensorschijf mogelijk niet aanwezig, defect of verkeerd gemonteerd; duidelijkverschillende banddiameters voorwiel enachterwiel; extreme rijsituation, bijv. rijdenop het achterwiel	Start het systeemen opnieuw en maak ten minste 2 minuten lang eenproefrit. Het ABS-controlelampje moet uitgaan. Als het probleemblijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
830 Fout bij kabel naar de achterste wielsnel-heidssensor	Neem contact op met uw Bosch eBike-dealer.
831Ongeldige signalen bij de achterste wielsnelheidssensorSensorschijf mogelijk niet aanwezig, defect of verkeerd gemonteerd; duidelijkverschillende banddiameters voorwiel enachterwiel; extreme rijsituation, bijv. rijdenop het achterwiel	Start het systeemen opnieuw en maak ten minste 2 minuten lang eenproefrit. Het ABS-controlelampje moet uitgaan. Als het probleembrijft bestaan, neem dan contact op met uw Bosch eBike-dealer.

Code Oorzaak Verhelpen

840 Interne ABS-fout Neem contact op met uw Bosch eBike-dealer.
850 Interne ABS-fout Neem contact op met uw Bosch eBike-dealer.
860, 861 Fout van de spanningsvoorziening Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
870, 871	Communicatiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neem
880
883 ... 885	dan contact op met uw Bosch eBike-dealer.
889 Interne ABS-fout Neem contact op met uw Bosch eBike-dealer.
890 ABS-controlelampje is defect of ont-breekt; ABS functioneert mogelijk niet.	Neem contact op met uw Bosch eBike-dealer.
Geen aanduiding	Interne fout van de boordcomputer Herstart uw eBike-systeem door dit uit en opnieuw in te schakelen.

Onderhoud en service

Onderhoud en reiniging

Alle componenten inclusief de aandrijfeenheid mogen niet onder water gedompeld of met water onder druk gereinigd worden.

Gebruik voor de reiniging van uw boordcomputer een zachte, alleen met water bevochtigde doek. Gebruik geen reinigingsmiddelen.

Laat uw eBike-systeem minstens één keer per jaar technisch controleren (o.a. mechanisme, actualiteit van de systeem-software).

Bovendien kan de fietsfabrikant of rijwielhandelaar voor de servicebeurt een kilometerstand en/of een periode ten grondslag leggen. In dit geval zal de boordcomputer telkens na het inschakelen 4 s lang de volgende servicebeurt aangeven.

Neem voor service of reparaties aan de eBike contact op met een erkende rijwielhandel.

▶ Laat alle reparaties uitsluitend door een geautoriseerde rijwielhandelaar uitvoeren.

Klantenservice en gebruiksadvies

Neem bij alle vragen over het eBike-systeem en zijn componenten contact op met een erkende rijwielhandel.

Contactgegevens van erkende rijwielhandels vindt u op de internetpagina www.bosch-ebike.com.

Vervoer

Wanneer u uw eBike buiten uw auto, bijv. op een fietsdrager, meeneemt, verwijder dan de boordcomputer en de eBike-accu om beschadigingen te vermijden.

Afvalverwijdering

Aandrijfeenheid, boordcomputer incl. bedie- ningseenheid, accu, snelheidssensor, accesso- res en verpakkingen moeten op een milieu- vriendelijke manier gerecycled worden.

Zorg er eigenhandig voor dat persoonlijke gegevens uit het apparaat werden gewist.

Gooi eBikes en hun componenten niet bij het huisvuil!

Volgens de Europese richtlijn 2012/19/EU moeten niet meer bruikbare elektrische apparaten en volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruikte accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Geef niet meer te gebruiken Bosch eBike-componenten gratis af bij een erkende rijwielhandel of bij een milieupark.

Wijzigingen voorbehouden.

nl Oorspronkelijke gebruiksaanwijzing

Veiligheidsaanwijzingen

Lees alle veiligheidsaanwijzingen en instructies. Het niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken, brand en/of zware verwondingen veroorzaken.

Bewaar alle veiligheidsaanwijzingen en instructies voor de toekomst.

Het in deze gebruiksaanwijzing gebruikte begrip accu heeft betrekking op alle originele Bosch eBike-accu's.

Lees de veiligheidsaanwijzingen en instructies in alle gebruiksaanwijzingen van het eBike-systeem evenals in de gebruiksaanwijzing van uw eBike, en neem deze in acht.
Laat u niet door de aanduiding van de boordcomputer afleiden. Wanneer u zich niet uitsluitend op het verkeer concentreert, loopt u het risico om betrokken te raken bij een ongeval. Wanneer u, naast het wisselen van de ondersteuningsniveaus, gegevens in uw boordcomputer wilt invoeren, stop dan en voer de betreffende gegevens in.
Stel de displayhelderheid zodanig in dat u belangrijke informatie zoals snelheid of waarschuwingssymbolen goed kunt zien. Een verkeerd ingestelde displayhelderheid kan tot gevaarlijke situaties leiden.
Zorg er bij het gebruik van de loopondersteuning voor dat u de eBike op elk moment onder controle en veilig vast kunt houden. De loopondersteuning kan onder bepaalde omstandigheden niet meer werken (bijv. obstakel bij het pedaal of per ongeluk de vinger van de toets van de bedieningseenheid laten glijden). De eBike kan plotseling achteruit naar u toe bewegen of gaan kantelen. Dit vormt vooral bij extra belading een risico voor de gebruiker. Breng de eBike met de loopondersteuning niet in situaties waarin u de eBike met eigen kracht niet meer kunt houden!
▶ Gevaar voor chemische brandwonden! Houd knoopcellen uit de buurt van kinderen. Het product bevat een Lithium-knoopcel. Wanneer een nieuwe of gebruikte Lithium-knoopcel wordt ingeslikt of in het lichaam terechtkomt, kan dit leiden tot ernstige inwendige chemische brandwonden en binnen 2 uur tot de dood.
▶ Sluit het batterijvak altijd volledig. Wanneer het batterijvak niet kan worden gesloten, gebruik het product dan niet meer en verwijder de knoopcel.
Houd knoopcellen uit de buurt van kinderen. Wanneer het vermoeden bestaat dat de knoopcel ingeslikt of in een andere lichaamsopening binnengebracht werd, bezoek dan onmiddellijk een arts.
▶ Voer knoopcellen correct af. Ook gebruikte knoopcellen kunnen leiden tot verwondingen.

Beschrijving van product en werking

Beoogd gebruik

De boordcomputer Purion is bestemd voor de besturing van een Bosch eBike-systeem en voor de aanduiding van rijgegevens.

Naast de hier weergegeven functies kan het zijn dat op elk moment softwarewijzigingen voor het verhelpen van fouten en voor functiewijzigingen geïmplementeerd worden.

Afgebeelde componenten

De nummering van de afgebeelde componenten heeft betrekking op de weergaven op de pagina's met afbeeldingen aan het begin van de gebruiksaanwijzing.

Sommige weergaven in deze gebruiksaanwijzing kunnen, afhankelijk van de uitrusting van uw eBike, in geringe mate afwijken van de werkelijke omstandigheden.

(1) Aan/uit-toets boordcomputer
(2) Toets loopondersteuning WALK ^a)
(3) Bevestigingsschroef boordcomputer
(4) Houder boordcomputer
(5) Toets ondersteuning verlagen –
(6) Toets ondersteuning verhogen +
(7) Display
(8) Beschermkapje van USB-bus
(9) USB-diagnosebus (alleen voor onderhoudsdoeleinden)
10) Batterijvakdeksel

a) niet beschikbaar in alle landen

Aanduidingselementen boordcomputer

(a) Snelheidsmeteraanduiding
(b) Aanduiding eenheid km/h
(c) Aanduiding eenheid mph
(d) Aanduiding totale afstand TOTAL
(e) Aanduiding bereik RANGE

(f) Aanduiding service

(g) Accu-oplaadaanduiding

(h) Aanduiding verlichting

(i) Aanduiding ondersteuningsniveau/waarde-aanduiding
(j) Aanduiding traject TRIP

Technische gegevens

Boordcomputer Purion
Productnummer BUI215
BatterijenA)	2 × 3 V CR2016
Gebruikstemperatuur °C -5 ... +40
Opslagtemperatuur °C +10 ... +40
BeschermklasseB)	IP54 (stof- en spatwa-terbeschermd)
Gewicht, ca. kg 0,1

A) We raden aan om de door Bosch aangeboden batterijen te gebruiken. Deze kunnen bij uw rijwielhandelaar verkregen worden (productnummer: 1 270 016 819).
B) bij gesloten USB-afdekking Bosch eBike-systeem gebruikt FreeRTOS (zie http://www.freertos.org).

Gebruik

Symbolen en hun betekenis

Symbool Verklaring
	korte toetsdruk (minder dan 1 seconde)
	middellange toetsdruk (tussen 1 seconde en 2,5 seconden)
	lange toetsdruk (langer dan 2,5 seconden)

Ingebruikname

Voorwaarden

Het eBike-systeem kan alleen geactiveerd worden, wanneer aan de volgende voorwaarden is voldaan:

• Een voldoende geladen accu is geplaatst (zie gebruiksaanwijzing van de accu).
• De snelheidssensor is correct aangesloten (zie gebruiksaanwijzing van de aandrijfeenheid).

eBike-systeem in-/uitschakelen

Voor het inschakelen van het eBike-systeem heeft u de volgende mogelijkheden:

• Druk bij een geplaatste eBike-accu op de aan/uit-toets (1) van de boordcomputer.
• Druk op de aan/uit-toets van de eBike-accu (zie gebruiks-aanwijzing van de accu).

De aandrijving wordt geactiveerd, zodra u op de pedalen trapt (behalve in de functie loopondersteuning of op ondersteuningsniveau OFF). Het motorvermogen richt zich naar het ingestelde ondersteuningsniveau.

Zodra u in de normale modus stopt met op de pedalen te trappen of zodra u een snelheid van 25/45 km/h heeft bereikt, wordt de ondersteuning door de eBike-aandrijving uitgeschakeld. De aandrijving wordt automatisch weer geactiveerd, zodra u op de pedalen trapt en de snelheid onder 25/45 km/h ligt.

Voor het uitschakelen van het eBike-systeem heeft u de volgende mogelijkheden:

• Druk op de aan/uit-toets (1) van de boordcomputer.
• Schakel de eBike-accu met de aan/uit-toets ervan uit (er zijn van de fietsfabrikant afhankelijke oplossingen mogelijk waarbij de aan/uit-toets van de accu niet toegankelijk is; zie gebruiksaanwijzing van de fietsfabrikant).

Na het uitschakelen wordt het systeem uitgeschakeld. Dat duurt ca. 3 seconden. Direct opnieuw inschakelen is pas weer mogelijk, wanneer het uitschakelen is voltooid.

Als de eBike ongeveer 10 minuten lang niet bewogen wordt en er niet op een toets op de boordcomputer gedrukt wordt, dan schakelt het eBike-systeem omwille van energiebesparing automatisch uit.

Aanwijzing: Schakel het eBike-systeem altijd uit, wanneer u de eBike parkeert.

Aanwijzing: Als de batterijen van de boordcomputer leeg zijn, dan kunt u uw eBike toch nog met de fietsaccu inschakelen. Er wordt echter aanbevolen om de interne batterijen zo snel mogelijk te vervangen om schade te vermijden.

Energievoorziening van de boordcomputer

De boordcomputer wordt door twee CR2016-knoopcellen van spanning voorzien.

Batterijen verwisselen (zie afbeelding A)

Wanneer op het display van de boordcomputer LOW BAT verschijnt, pakt u de boordcomputer van het stuur af door de bevestigingsschroef (3) van de boordcomputer eruit te draaien. Open het batterijvakdeksel (10) met een geschikte munt, verwijder de lege batterijen en plaats de nieuwe batterijen van het type CR2016. De door Bosch aanbevolen batterijen kunt u bij uw rijwielhandelaar verkrijgen.

Let bij het plaatsen van de batterijen op de juiste poolaansluiting.

Sluit het batterijvak weer en bevestig de boordcomputer met de bevestigingsschroef (3) op het stuur van uw eBike.

Duwhulp in-/uitschakelen

De loopondersteuning kan het duwen van de eBike gemakkelijker maken. De snelheid in deze functie is afhankelijk van de ingeschakelde versnelling en kan maximaal 6 km/h bereiken.

De functie duwhulp mag uitsluitend bij het duwen van de eBike gebruikt worden. Hebben de wielen van de eBike bij het gebruik van de duwhulp geen contact met de bodem, dan bestaat verwondingsgevaar.

Voor het activeren van de loopondersteuning drukt u kort op de toets WALK op uw boordcomputer. Na de activering drukt u binnen 10 s op de toets + en houdt u deze ingedrukt. De aandrijving van de eBike wordt ingeschakeld.

Aanwijzing: De duwhulp kan in het ondersteuningsniveau OFF niet geactiveerd worden.

De duwhulp wordt uitgeschakeld, zodra zich een van de volgende situaties voordoet:

• u laat de toets + los,
• de wielen van de eBike worden geblokkeerd (bijv. door het remmen of het raken van een obstakel),
  – de snelheid komt boven 6 km/h.

De werkwijze van de duwhulp valt onder specifieke nationale voorschriften en kan daarom afwijken van de bovengenoemde beschrijving of gedeactiveerd zijn.

Ondersteuningsniveau instellen

U kunt op de boordcomputer instellen hoe sterk de eBike-aandrijving u bij het trappen ondersteunt. Het ondersteuningsniveau kan altijd, ook tijdens het fietsen, gewijzigd worden.

Aanwijzing: Bij afzonderlijke uitvoeringen is het mogelijk dat het ondersteuningsniveau vooraf ingesteld is en niet gewijzigd kan worden. Het is ook mogelijk dat er kan worden gekozen uit minder ondersteuningsniveaus dan hier vermeld.

De volgende ondersteuningsniveaus staan maximaal ter beschikking:

• OFF: de motorondersteuning wordt uitgeschakeld, de eBike kan als een normale fiets alleen door te trappen voortbewogen worden. De loopondersteuning kan in dit ondersteuningsniveau niet geactiveerd worden.
• ECO: effectieve ondersteuning met maximale efficiëntie, voor maximaal bereik
• TOUR/TOUR+:

TOUR: gelijkmatige ondersteuning, voor tochten met een groot bereik

TOUR+: dynamische ondersteuning voor natuurlijk en sportief fietsen (alleen in combinatie met eMTB)

- SPORT/eMTB:

SPORT: krachtige ondersteuning, voor sportief fietsen op bergachtige trajecten en voor stadsverkeer

eMTB: optimale ondersteuning op elk terrein, sportief vertrekken, verbeterde dynamiek, maximale prestaties (eMTB is alleen in combinatie met de aandrijfeenheden BDU250P CX, BDU365, BDU450 CX en BDU480 CX beschikbaar. Er is eventueel een software-update noodzakelijk.)

- TURBO: maximale ondersteuning bij flink doortrappen, voor sportief fietsen

Voor het verhogen van het ondersteuningsniveau drukt u kort op de toets + (6) op de boordcomputer en zo vaak tot het gewenste ondersteuningsniveau in de aanduiding (i) verschijnt, voor het verlagen kort op de toets - (5).

Als de aanduiding TRIP, TOTAL of RANGE is ingesteld, dan verschijnt het gekozen ondersteuningsniveau bij het omschakelen maar even (ca. 1 seconde) in de aanduiding.

Fietsverlichting in-/uitschakelen

In de uitvoering waarbij het rijlicht door het eBike-systeem gevoed wordt, kunnen door middellang drukken op de toets + tegelijk voorlicht en achterlicht ingeschakeld worden. Door middellang drukken op de toets + wordt de fietsverlichting weer uitgeschakeld.

Bij ingeschakeld licht verschijnt het verlichtingssymbool (h).

Controleer telkens voordat u gaat fietsen of uw fietsverlichting correct werkt.

De boordcomputer slaat de lichtstatus op en activeert overeenkomstig de opgeslagen status eventueel het licht na een herstart.

Het in- en uitschakelen van de fietsverlichting heeft geen invloed op de achtergrondverlichting van het display.

Aanduidingen en instellingen van de boordcomputer

Accu-oplaadaanduiding

De accu-oplaadaanduiding (g) geeft de laadtoestand van de eBike-accu aan. De laadtoestand van de eBike-accu kan eveneens bij de leds op de accu zelf afgelezen worden. In de aanduiding (g) komt elk balkje in het accusymbool overeen met een capaciteit van ongeveer 20 %:

De eBike-accu is volledig geladen.

De eBike-accu moet bijgeladen worden.

De leds van de oplaadaanduiding op de accu gaan uit. De capaciteit voor de ondersteuning van de aandrijving is opgebruikt en de ondersteuning wordt zachtjes uitgeschakeld. De resterende capaciteit wordt voor de verlichting ter beschikking gesteld, de aanduiding knippert.

De capaciteit van de eBike-accu is voldoende voor nog ongeveer 2 uur fietsverlichting.

Wordt een eBike met 2 accu's gebruikt, dan geeft de accu-oplaadaanduiding (g) het niveau van beide accu's aan.

Snelheids- en afstandsaanduidingen

In de snelheidsmeteraanduiding (a) verschijnt altijd de actuele snelheid.

In de aanduiding (i) verschijnt standaard altijd de laatste instelling. Door herhaaldelijk middellang te drukken op de toets - verschijnen achtereenvolgens het rijtraject TRIP, het totale aantal kilometers TOTAL en het bereik van de accu RANGE. (Door kort drukken op de toets - wordt het ondersteuningsniveau verlaagd!)

Voor het terugzetten van het rijtraject TRIP kiest u het rijtraject TRIP en drukt u tegelijkertijd lang ⏻ op de toetsen + en –. Eerst verschijnt op het display RESET. Wanneer u beide toetsen blijft indrukken, wordt het rijtraject TRIP op 0 gezet.

Voor het terugzetten van het bereik RANGE kiest u het bereik RANGE en drukt u tegelijkertijd lang op de toetsen + en -. Eerst verschijnt op het display RESET. Wanneer u beide toetsen blijft indrukken, wordt het bereik RANGE teruggezet naar de waarde van de fabrieksinstelling.

U kunt de weergegeven waarden van kilometer in mijl veranderen door de toets - ingedrukt te houden ⏻ en kort op de ⚙ die aan/uit-toets (1) te drukken.

Voor onderhoudsdoeleinden kunnen de versies van de deelsystemen en hun onderdeelnummers opgevraagd worden, mits de deelsystemen deze informatie doorgeven (afhankelijk van het deelsysteem). Druk bij uitgeschakeld systeem tegelijkertijd op de toetsen – en + en bedien vervolgens de aan/uit-toets (1).

De USB-bus is voor de aansluiting van diagnosesystemen voorbehouden. De USB-bus heeft verder geen functie.

▶ De USB-aansluiting moet met het beschermkapje (8) altijd volledig gesloten zijn.

Actie Toetsen Duur
Boordcomputer inschakelen		♦
Boordcomputer uitschakelen		♦
Ondersteuning verhogen	+	♦
Ondersteuning verminderen	-	♦
AanduidingTRIP, TOTAL,RANGE, ondersteuningsmodi	-	♦
Fietsverlichting inschakelen	+	♦
Fietsverlichting uitschakelen	+	♦
Rijtraject terugzetten	- +	♦
Duwhulp activeren	WALK	1. ♦
Duwhulp uitvoeren	+	2. willekeurig
Van kilometer in mijl veranderen	-	1. vasthou-den
		2. ♦
Versies opvragen ^A)B)	- +	1. vasthou-den
		2. ♦
Displayhelderheid instellen ^A)	- +	1. vasthou-den
		2. ♦
	- of +

A) Het eBike-systeem moet uitgeschakeld zijn.
B) De informatie wordt als lopende tekst weergegeven.

Aanduiding foutcode

De componenten van het eBike-systeem worden permanent automatisch gecontroleerd. Wordt een fout vastgesteld, dan verschijnt de betreffende foutcode op de boordcomputer.

Afhankelijk van de aard van de fout wordt de aandrijving eventueel automatisch uitgeschakeld. Verder rijden zonder ondersteuning door de aandrijving is echter altijd mogelijk. Vóór verdere ritten moet de eBike gecontroleerd worden.

▶ Laat alle reparaties uitsluitend door een geautoriseerde rijwielhandelaar uitvoeren.

Code Oorzaak Verhelpen
410 Een of meerdere toetsen van de boordcomputer zijn geblokkeerd.	Controleer of toetsen zijn vastgeklemd, bijv. door binnengedron-gen vuil. Reinig de toetsen indien nodig.
414 Verbindingsprobleem van de bedienings-eenheid	Aansluitingen en verbindingen laten controleren
418 Een of meerdere toetsen van de bedie-ningseenheid zijn geblokkeerd.	Controleer of toetsen zijn vastgeklemd, bijv. door binnengedron-gen vuil. Reinig de toetsen indien nodig.
419 Configuratiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
422 Verbindingsprobleem van aandrijfeenheid Aansluitingen en verbindingen laten controleren
423 Verbindingsprobleem van de eBike-accu Aansluitingen en verbindingen laten controleren
424 Communicatiefout van de componentenonderling	Aansluitingen en verbindingen laten controleren
426 Interne time-out fout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer. Het is in deze fouttoe-stand niet mogelijk in het basisinstellingsmenu de wielomtrek te la-ten weergeven of aan te passen.
430 Interne accu van de boordcomputer leeg(niet bij BUI350)	Boordcomputer opladen (in de houder of via USB-aansluiting)
431 Softwareversiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
440 Interne fout van aandrijfeenheid Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
450 Interne softwarefout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
460 Fout bij de USB-aansluiting Verwijder de kabel van de USB-aansluiting van de boordcomputer.Als het probleem blijft bestaan, neemdan contact op met uwBosch eBike-dealer.
490 Interne fout van de boordcomputer Boordcomputer laten controleren
500 Interne fout van aandrijfeenheid Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
502 Fout in de fietsverlichting Controleer het licht en de bijbehorende bekabeling. Start het sys-teem opnieuw. Als het probleem blijft bestaan, neemdan contactop met uw Bosch eBike-dealer.
503 Fout van snelheidssensor Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
504 Manipulatie van het snelheidssignaal ge-detecteerd.	Controleer de positie van de spaakmagneet en stel deze evt. in.Controleer op manipulatie (tuning). De ondersteuning van de aan-drijving wordt verminderd.
510 Interne sensorfout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
511 Interne fout van aandrijfeenheid Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
530 Accufout Schakel de eBike uit, verwijder de eBike-accu en plaats de eBike-accu opnieuw. Start het systeem opnieuw. Als het probleem blijftbestaan, neemdan contact op met uw Bosch eBike-dealer.

Code Oorzaak Verhelpen

531 Configuratiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
540 Temperatuurfout De eBike bevindt zich buiten het toegestane temperatuurbereik.Schakel het eBike-systeem uit om de aandrijfeenheid naar het toegestane temperatuurbereik te laten afkoelen of opwarmen. Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
550 Een niet toegestane verbruiker werd herkend.	Verwijder de verbruiker. Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
580 Softwareversiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
591 Authenticatiefout Schakel het eBike-systeem uit. Verwijder de accu en plaats deze opnieuw. Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
592 Incompatibele component Compatibel display plaatsen. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
593 Configuratiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
595, 596 Communicatiefout Controleer de bekabeling naar de versnelling en start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
602 Interne accufout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
603 Interne accufout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
605 Accutemperatuurfout De accu bevindt zich buiten het toegestane temperatuurbereik.Schakel het eBike-systeem uit om de accu naar het toegestane temperatuurbereik te laten afkoelen of opwarmen. Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
606 Externe accufout Controleer de bekabeling. Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
610 Accuspanningsfout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
620 Fout oplaadapparaat Vervang het oplaadapparaat. Neem contact op met uw Bosch eBike-dealer.
640 Interne accufout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
655 Meervoudige accufout Schakel het eBike-systeem uit. Verwijder de accu en plaats deze opnieuw. Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
656 Softwareversiefout Neem contact op met uw Bosch eBike-dealer, zodat hij een software-update uitvoert.
7xx Fout bij componenten van derden Neem goed nota van de informatie in de gebruiksaanwijzing van de betreffende fabrikant van de componenten.
800 Interne ABS-fout	Neem contact op met uw Bosch eBike-dealer.
810 Ongeldige signalen bij de wielsnelheids-sensor	Neem contact op met uw Bosch eBike-dealer.
820 Fout bij kabel naar de voorste wielsnel-heidssensor	Neem contact op met uw Bosch eBike-dealer.

Code Oorzaak Verhelpen
821 ... 826	Ongeldige signalen bij de voorste wielsnelheidssensorSensorschijf mogelijk niet aanwezig, defect of verkeerd gemonteerd; duidelijk verschillende banddiameters voorwiel en achterwiel; extreme rijsituatie, bijv. rijden op het achterwiel	Start het systeem opnieuw en maak ten minste 2 minuten lang een proefrit. Het ABS-controlelampje moet uitgaan. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
830	Fout bij kabel naar de achterste wielsnelheidssensor	Neem contact op met uw Bosch eBike-dealer.
831833 ... 835	Ongeldige signalen bij de achterste wielsnelheidssensorSensorschijf mogelijk niet aanwezig, defect of verkeerd gemonteerd; duidelijk verschillende banddiameters voorwiel en achterwiel; extreme rijsituatie, bijv. rijden op het achterwiel	Start het systeem opnieuw en maak ten minste 2 minuten lang een proefrit. Het ABS-controlelampje moet uitgaan. Als het problem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
840	Interne ABS-fout Neem contact op met uw Bosch eBike-dealer.
850	Interne ABS-fout Neem contact op met uw Bosch eBike-dealer.
860, 861	Fout van de spanningsvoorziening Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
870, 871880883 ... 885	Communicatiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
889	Interne ABS-fout Neem contact op met uw Bosch eBike-dealer.
890	ABS-controlelampje is defect of ont-breekt; ABS functioneert mogelijk niet.	Neem contact op met uw Bosch eBike-dealer.
Geen aanduiding	Interne fout van de boordcomputer Herstart uw eBike-systeem door dit uit en opnieuw in te schakelen.

Onderhoud en service

Onderhoud en reiniging

Alle componenten inclusief de aandrijfeenheid mogen niet onder water gedompeld of met water onder druk gereinigd worden.

Gebruik voor de reiniging van uw boordcomputer een zachte, alleen met water bevochtigde doek. Gebruik geen reinigingsmiddelen.

Laat uw eBike-systeem minstens één keer per jaar technisch controleren (o.a. mechanisme, actualiteit van de systeem-software).

Bovendien kan de fietsfabrikant of rijwielhandelaar voor de servicebeurt een kilometerstand in het systeem opslaan. In dit geval zal de boordcomputer de uit te voeren servicebeurt met de aanduiding (f) ✝ laten zien.

Neem voor service of reparaties aan de eBike contact op met een erkende rijwielhandel.

Klantenservice en gebruiksadvies

Neem bij alle vragen over het eBike-systeem en zijn componenten contact op met een erkende rijwielhandel.

Contactgegevens van erkende rijwielhandels vindt u op de internetpagina www.bosch-ebike.com.

Afvalverwijdering

Aandrijfeenheid, boordcomputer incl. bedie- ningseenheid, accu, snelheidssensor, accesso- res en verpakkingen moeten op een milieu- vriendelijke manier gerecycled worden.

Zorg er eigenhandig voor dat persoonlijke gegevens uit het apparaat werden gewist.

Gooi eBikes en hun componenten niet bij het huisvuil!

Volgens de Europese richtlijn 2012/19/EU moeten niet meer bruikbare elektrische apparaten en volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruikte accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Geef niet meer te gebruiken Bosch eBike-componenten gratis af bij een erkende rijwielhandel of bij een milieupark.

Wijzigingen voorbehouden.

nl Oorspronkelijke gebruiksaanwijzing

Veiligheidsaanwijzingen

Lees alle veiligheidsaanwijzingen en instructies. Het niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken, brand en/of zware verwondingen veroorzaken.

Bewaar alle veiligheidsaanwijzingen en instructies voor de toekomst.

Het in deze gebruiksaanwijzing gebruikte begrip accu heeft betrekking op alle originele Bosch eBike-accu's.

Lees de veiligheidsaanwijzingen en instructies in alle gebruiksaanwijzingen van het eBike-systeem evenals in de gebruiksaanwijzing van uw eBike, en neem deze in acht.
Laat u niet door de aanduiding van de boordcomputer afleiden. Wanneer u zich niet uitsluitend op het verkeer concentreert, loopt u het risico om betrokken te raken bij een ongeval. Wanneer u, naast het wisselen van de ondersteuningsniveaus, gegevens in uw boordcomputer wilt invoeren, stop dan en voer de betreffende gegevens in.
Stel de displayhelderheid zodanig in dat u belangrijke informatie zoals snelheid of waarschuwingssymbolen goed kunt zien. Een verkeerd ingestelde displayhelderheid kan tot gevaarlijke situaties leiden.
▶ Open de boordcomputer niet. De boordcomputer kan door het openen vernietigd worden en de aanspraak op garantie vervalt.
- Gebruik de boordcomputer niet als greep. Wanneer u de eBike aan de boordcomputer optilt, kunt u de boordcomputer onherstelbare schade toebrengen.
▶ De functie duwhulp mag uitsluitend bij het duwen van de eBike gebruikt worden. Hebben de wielen van de eBike bij het gebruik van de duwhulp geen contact met de bodem, dan bestaat verwondingsgevaar.
Wanneer de duwhulp is ingeschakeld, draaien mogelijk de pedalen mee. Let er bij geactiveerde duwhulp op dat u met uw benen ver genoeg van de draaiende pedalen blijft. Er bestaat verwondingsgevaar.
Zorg er bij het gebruik van de loopondersteuning voor dat u de eBike op elk moment onder controle en veilig vast kunt houden. De loopondersteuning kan onder bepaalde omstandigheden niet meer werken (bijv. obstakel bij het pedaal of per ongeluk de vinger van de toets van de bedieningseenheid laten glijden). De eBike kan plotseling achteruit naar u toe bewegen of gaan kantelen. Dit vormt vooral bij extra belading een risico voor de gebruiker. Breng de eBike met de loopondersteuning niet in situaties waarin u de eBike met eigen kracht niet meer kunt houden!
Zet de fiets niet ondersteboven op stuur en zadel neer, wanneer de boordcomputer of de houder buiten het stuur uitsteken. De boordcomputer of de houder kunnen onherstelbaar beschadigd worden. Pak de boordcomputer weg, ook voordat u de fiets in een montagehouder vastzet om te voorkomen dat de boordcomputer eraf valt of beschadigd wordt.

▶ Voorzichtig! Bij het gebruik van de bedieningseenheid met Bluetooth® kunnen zich storingen bij andere apparaten en installaties, vliegtuigen en medische apparaten (bijv. pacemakers, hoorapparaten) voordoen. Eveneens kan schade aan mens en dier in de directe omgeving niet volledig uitgesloten worden. Gebruik de bedieningseenheid met Bluetooth® niet in de buurt van medische apparaten, tankstations, chemische installaties, gebieden waar ontploffingsgevaar heerst, en in explosiegebieden. Gebruik de bedieningseenheid met Bluetooth® niet in vliegtuigen. Vermijd het gebruik gedurende een langere periode in de directe omgeving van het lichaam.

Het Bluetooth®-woordmerk evenals de beeldtekens (logo's) zijn gedeponeerde handelsmerken en eigendom van Bluetooth SIG, Inc. Elk gebruik van dit woordmerk/deze beeldtekens door Bosch eBike Systems gebeurt onder licentie.

De boordcomputer is uitgerust met een radio-interface. Lokale gebruiksbeperkingen, bijv. in vliegtuigen of ziekenhuizen, moeten in acht genomen worden.

Veiligheidsaanwijzingen in samenhang met de navigatie

Plan tijdens het fietsen geen routes. Stop en voer alleen stilstaand een nieuwe bestemming in. Wanneer u zich niet uitsluitend op het verkeer concentreert, loopt u het risico om betrokken te raken bij een ongeval.
Breek uw route af, wanneer de navigatie u een weg voorstelt die met het oog op uw fietscapaciteiten gewaagd, riskant of gevaarlijk is. Laat uw navigatieapparaat een alternatieve route voorstellen.
▶ Negeer geen verkeersborden, ook wanneer de navigatie zegt dat u een bepaalde weg moet nemen. Het navigatiesysteem kan geen rekening houden met wegwerkzaamheden of tijdelijke omleidingen.
- Gebruik de navigatie niet in kritieke of onduidelijke situaties (wegversperringen, omleidingen enz.). Zorg ervoor dat u altijd extra kaarten en communicatiemiddelen bij zich heeft.

Privacyverklaring

Als de boordcomputer bij een servicebeurt naar de Bosch Service opgestuurd wordt, kunnen evt. de op de boordcomputer opgeslagen gegevens naar Bosch overgebracht worden.

Beschrijving van product en werking

Beoogd gebruik

De boordcomputer Kiox is voor de besturing van een Bosch eBike-systeem en voor de aanduiding van rijgegevens bestemd.

Om de volledige functionaliteit van de boordcomputer Kiox te kunnen gebruiken, zijn een compatibele smartphone met de eBike-Connect-app (verkrijgbaar in de App Store of bij Google Play Store) en een registratie in het eBike-Connectportaal (www.ebike-connect.com) nodig.

Afgebeelde componenten

De nummering van de afgebeelde componenten heeft betrekking op de weergaven op de pagina's met afbeeldingen aan het begin van de gebruiksaanwijzing.

(1) Boordcomputer
(2) Display
(3) Toets fietsverlichting
(4) Aan/uit-toets boordcomputer
(5) Houder boordcomputer
(6) USB-aansluiting
(7) Bedieningseenheid
(8) Toets naar voren/rechts bladeren >
(9) Keuzetoets

(10) Toets naar achter/links bladeren <

(11) Toets ondersteuning verlagen -/ Toets omlaag bladeren

(12) Toets ondersteuning verhogen +/ Toets omhoog bladeren

(13) Toets duwhulp

(14) Contacten met aandrijfeenheid

(15) Blokkeerschroef boordcomputer

(16) Besturingssetschroef

(17) Afdekkapje USB-aansluiting ^a)

(18) Magneethouder

(19) Houder bedieningseenheid

a) als vervangingsonderdeel verkrijgbaar

Technische gegevens

Boordcomputer Kiox
Productnummer BUI330
Laadstroom USB-aansluiting max. ^A)	mA 1000
Laadspanning USB-aansluiting	V	5
USB-oplaadkabel ^B)		1 270 016 360
Gebruikstemperatuur °C -5 ... +40
Laadtemperatuur °C 0 ... +40
Opslagtemperatuur °C +10 ... +40
Lithium-Ion-accu intern V	mAh	3,7230
Beschermklasse ^C)		IP x7
Gewicht, ca. g 60
Bluetooth ^ Low Energy
-Frequentie MHz 2400-2480
-Zendvermogen	mW	< 10

A) bij een omgevingstemperatuur <25 °C

B) is niet standaard bij de levering inbegrepen

C) bij gesloten USB-afdekking

Verklaring van overeenstemming

Hierbij verklaart Robert Bosch GmbH, Bosch eBike Systems dat de radioapparatuur Kiox voldoet aan de richtlijn 2014/53/EU. De volledige tekst van de EU-verklaring van overeenstemming is beschikbaar op het volgende internet-adres: https://www.ebike-connect.com/conformity.

Montage

Boordcomputer plaatsen en verwijderen (zie afbeelding A)

Zet de Kiox eerst met het onderste deel tegen de houder (5) en klap hem iets naar voren tot de boordcomputer voelbaar in de magneethouder vastgezet is.

Voor het verwijderen pakt u de boordcomputer bij het bovenste uiteinde en trekt u deze naar u toe tot hij loslaat uit de magneethouder.

▶ Als u de eBike parkeert, verwijdert u de boordcomputer.

Het is mogelijk om de boordcomputer in de houder te beveiligen tegen wegnemen. Draai hiervoor de besturingssetschroef (16) zo ver los tot de houder van de Kiox opzij gedraaid kan worden. Plaats de boordcomputer in de houder. Schroef de blokkeerschroef (M3, 6 mm lang) van onderaf in de daarvoor bestemde schroefdraad van de boordcomputer (het gebruik van een langere schroef kan resulteren in een beschadiging van de boordcomputer). Draai de houder weer terug en draai de besturingssetschroef overeenkomstig de informatie van de fabrikant vast.

Gebruik

Vóór de eerste ingebruikname

De Kiox wordt met een gedeeltelijk geladen accu geleverd. Vóór het eerste gebruik moet deze accu via de USB-aansluiting (zie „Energievoorziening van de boordcomputer“,

Pagina Nederlands – 3) of via het eBike-systeem ten minste 1 uur opgeladen worden.

De bedieningseenheid moet zodanig zijn aangebracht dat de toetsen bijna verticaal t.o.v. het stuur staan.

Bij de eerste ingebruikname verschijnt eerst de taalkeuze en daarna kunt u via het menupunt uitleg krijgen over belangrijke functies en aanduidingen. Het menupunt kan ook later via → worden opgevraagd.

Boordcomputer in-/uitschakelen

Voor het inschakelen en uitschakelen van de boordcomputer drukt u kort op de aan/uit-toets (4).

Systeeminstellingen kiezen

Plaats de boordcomputer in de houder en ga bij stilstaande fiets als volgt te werk:

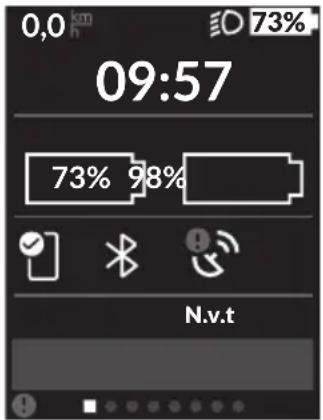

Ga naar het statuscherm (met de toets < (10) op de bedieningseenheid tot aan de eerste aanduiding) en vraag met de keuzetoets (9) op.

Met de toetsen – (11) en + (12) kunt u de gewenste instelling kiezen en deze net als eventueel verdere submenu's met de keuzetoets (9) openen. Vanuit het betreffende instellingsmenu kunt u met de toets < (10) terugbladeren naar het vorige menu.

Onder kunt u de volgende instellingen uitvoeren:

-

-

-

-

- <24-uurs>

-

-

-

-

Ingebruikname van het eBike-systeem

Voorwaarden

Het eBike-systeem kan alleen geactiveerd worden, wanneer aan de volgende voorwaarden is voldaan:

- Een voldoende geladen eBike-accu is geplaatst (zie gebruiksaanwijzing van de accu).

- De boordcomputer is juist in de houder geplaatst.

eBike-systeem in-/uitschakelen

Voor het inschakelen van het eBike-systeem heeft u de volgende mogelijkheden:

- Druk bij geplaatste boordcomputer en geplaatste eBike-accu één keer kort op de aan/uit-toets (4) van de boordcomputer.

- Druk bij geplaatste boordcomputer op de aan/uit-toets van de eBike-accu (er zijn van de fietsfabrikant afhankelijke oplossingen mogelijk waarbij de aan/uit-toets van de accu niet toegankelijk is; zie gebruiksaanwijzing van de accu).

De aandrijving wordt geactiveerd, zodra u op de pedalen trapt (behalve in de functie loopondersteuning of op ondersteuningsniveau OFF). Het motorvermogen richt zich naar het ingestelde ondersteuningsniveau.

Zodra u in de normale modus stopt met op de pedalen te trappen of zodra u een snelheid van 25/45 km/h heeft bereikt, wordt de ondersteuning door de eBike-aandrijving uitgeschakeld. De aandrijving wordt automatisch weer geactiveerd, zodra u op de pedalen trapt en de snelheid onder 25/45 km/h ligt.

Voor het uitschakelen van het eBike-systeem heeft u de volgende mogelijkheden:

- Druk kort op de aan/uit-toets (4) van de boordcomputer.

- Schakel de eBike-accu met de aan/uit-toets ervan uit (er zijn van de fietsfabrikant afhankelijke oplossingen mogelijk waarbij de aan/uit-toets van de accu niet toegankelijk is; zie gebruiksaanwijzing van de fietsfabrikant).

- Verwijder de boordcomputer uit de houder.

Wordt ongeveer 10 minuten lang geen vermogen van de eBike-aandrijving gevraagd (bijv. omdat de eBike stilstaat) en niet op een toets van boordcomputer of bedieningseenheid van de eBike gedrukt, dan schakelt het eBike-systeem automatisch uit.

Energievoorziening van de boordcomputer

Zit de boordcomputer in de houder (5), is een voldoende geladen eBike-accu in de eBike geplaatst en is het eBike-sys-

teem ingeschakeld, dan wordt de boordcomputeraccu door de eBike-accu van energie voorzien en geladen.

Wordt de boordcomputer uit de houder (5) genomen, dan vindt de energievoorziening via de boordcomputeraccu plaats. Is de boordcomputeraccu zwak, dan verschijnt op het display een waarschuwingsmelding.

Voor het opladen van de boordcomputeraccu plaatst u de boordcomputer weer in de houder (5). Denk eraan dat, wanneer u de eBike-accu niet aan het opladen bent, het eBike systeem na 10 minuten zonder bediening automatisch uitschakelt. In dit geval wordt ook het opladen van de boordcomputeraccu beëindigd.

U kunt de boordcomputer ook via de USB-aansluiting (6) opladen. Open hiervoor het afdekkapje (17). Verbind de USB-bus van de boordcomputer via een micro-USB-kabel met een gangbaar USB-oplaadapparaat (niet standaard bij de levering inbegrepen) of de USB-aansluiting van een computer (max. 5 V laadspanning; max. 1000 mA laadstroom).

Als de boordcomputer uit de houder (5) genomen wordt, dan blijven alle waarden van de functies opgeslagen en worden doorlopend weergegeven.

Na gebruik moet de USB-aansluiting weer zorgvuldig worden afgesloten met het beschermkapje (17).

Zonder opnieuw opladen van de Kiox-accu blijven datum en tijd maximaal 6 maanden behouden. Na het opnieuw inschakelen worden bij een Bluetooth®-verbinding met de app en een geslaagde GPS-detectie op de smartphone datum en tijd opnieuw ingesteld.

Aanwijzing: De Kiox wordt alleen in ingeschakelde toestand opgeladen.

Aanwijzing: Wanneer de Kiox tijdens het opladen met USB-kabel uitgeschakeld wordt, kan de Kiox pas opnieuw ingeschakeld worden, wanneer de USB-kabel uitgetrokken is.

Aanwijzing: Om een maximale levensduur van de boordcomputeraccu te bereiken, moet de boordcomputeraccu om de drie maanden een uur lang bijgeladen worden.

Accu-oplaadaanduiding

De accu-oplaadaanduiding van de eBike-accu d (zie „Startscherm“, Pagina Nederlands – 7) kan op het status-scherm en in de statusregel afgelezen worden. De laadtoe-stand van de eBike-accu kan eveneens bij de leds op de eBike-accu zelf afgelezen worden.

Kleur van de aanduiding Verklaring

Groen De eBike-accu is meer dan30 % geladen.
Oranje De eBike-accu is tussen 15 %en 30 % geladen.
Rood De eBike-accu is tussen 0 %en 15 % geladen.
Rood + !	De capaciteit voor de ondersteuning van de aandrijving is opgebruikt en de ondersteuning wordt uitgeschakeld. De resterende capaciteit wordt voor de fietsver-

Kleur van de aanduiding Verklaring

lichting en de boordcomputer ter beschikking gesteld.

Als de eBike-accu op de fiets opgeladen wordt, dan verschijnt een dienovereenkomstige melding.

Als de boordcomputer uit de houder (5) verwijderd wordt, dan blijft de laatst aangegeven laadtoestand van de eBike-accu opgeslagen.

Opslagmodus/de Kiox resetten

De bedieningscomputer beschikt over een stroombesparende opslagmodus die de ontlading van de interne accu tot een minimum verlaagt. Daarbij gaan datum en tijd verloren.

Deze modus kan door permanent (minimaal 8 s) op de aan/uit-toets (4) van de boordcomputer te drukken geactiveerd worden.

Wanneer de boordcomputer door kort op de aan/uit-toets (4) te drukken niet start, dan bevindt de boordcomputer zich in de opslagmodus.

Wanneer u ten minste 2 s lang op de aan/uit-toets (4) drukt, kunt u de opslagmodus weer verlaten.

De boordcomputer herkent of hij zich in een volledig functionerende toestand bevindt. Wanneer u in de volledig functionerende toestand ten minste 8 s op de aan/uit-toets (4) drukt, gaat de boordcomputer naar de opslagmodus. Mocht de Kiox zich tegen verwachting niet in een volledig functionerende toestand bevinden en niet meer bediend kunnen worden, dan zorgt permanent (minimaal 8 s) drukken op de aan/uit-toets (4) voor een reset. Na het resetten start de boordcomputer automatisch na ca. 5 s opnieuw. Mocht de Kiox niet opnieuw starten, druk dan 2 s lang op de aan/uit-toets (4).

Om de Kiox naar de fabrieksinstellingen terug te zetten, kiest u → → . Alle gebruikersgegevens gaan daarbij verloren.

Ondersteuningsniveau instellen

U kunt op de bedieningseenheid (7) instellen hoe sterk de eBike-aandrijving u bij het trappen ondersteunt. Het ondersteuningsniveau kan altijd, ook tijdens het fietsen, gewijzigd worden.

Aanwijzing: Bij afzonderlijke uitvoeringen is het mogelijk dat het ondersteuningsniveau vooraf ingesteld is en niet gewijzigd kan worden. Het is ook mogelijk dat er kan worden gekozen uit minder ondersteuningsniveaus dan hier vermeld.

De volgende ondersteuningsniveaus staan maximaal ter beschikking:

- OFF: de motorondersteuning wordt uitgeschakeld, de eBike kan als een normale fiets alleen door te trappen voortbewogen worden. De loopondersteuning kan in dit ondersteuningsniveau niet geactiveerd worden.

- ECO: effectieve ondersteuning met maximale efficiëntie, voor maximaal bereik

- TOUR/TOUR+:

TOUR: gelijkmatige ondersteuning, voor tochten met een groot bereik

TOUR+: dynamische ondersteuning voor natuurlijk en sportief fietsen (alleen in combinatie met eMTB)

- SPORT/eMTB:

SPORT: krachtige ondersteuning, voor sportief fietsen op bergachtige trajecten en voor stadsverkeer

eMTB: optimale ondersteuning op elk terrein, sportief vertrekken, verbeterde dynamiek, maximale prestaties (eMTB is alleen in combinatie met de aandrijfeenheden BDU250P CX, BDU365, BDU450 CX en BDU480 CX beschikbaar. Er is eventueel een software-update noodzakelijk.)

- TURBO: maximale ondersteuning bij flink doortrappen, voor sportief fietsen

Voor het verhogen van het ondersteuningsniveau drukt u zo vaak op de toets + (12) op de bedieningseenheid tot het gewenste ondersteuningsniveau in de aanduiding verschijnt, voor het verlagen drukt u op de toets - (11).

Het gevraagde motorvermogen verschijnt in de aanduiding h (zie „Startscherm“, Pagina Nederlands – 7). Het maxima-le motorvermogen hangt van het gekozen ondersteuningsni-veau af.

Als de boordcomputer uit de houder (5) verwijderd wordt, dan blijft het laatst aangegeven ondersteuningsniveau opgeslagen.

Duwhulp in-/uitschakelen

De loopondersteuning kan het duwen van de eBike gemakkelijker maken. De snelheid in deze functie is afhankelijk van de ingeschakelde versnelling en kan maximaal 6 km/h bereiken.

De functie duwhulp mag uitsluitend bij het duwen van de eBike gebruikt worden. Hebben de wielen van de eBike bij het gebruik van de duwhulp geen contact met de bodem, dan bestaat verwondingsgevaar.

Voor het activeren van de loopondersteuning drukt u kort op de toets WALK op uw boordcomputer. Na de activering drukt u binnen 10 s op de toets + en houdt u deze ingedrukt. De aandrijving van de eBike wordt ingeschakeld.

Aanwijzing: De duwhulp kan in het ondersteuningsniveau OFF niet geactiveerd worden.

De duwhulp wordt uitgeschakeld, zodra zich een van de volgende situaties voordoet:

- u laat de toets + los,

- de wielen van de eBike worden geblokkeerd (bijv. door het remmen of het raken van een obstakel),

- de snelheid komt boven 6 km/h.

De werkwijze van de duwhulp valt onder specifieke nationale voorschriften en kan daarom afwijken van de bovengenoemde beschrijving of gedeactiveerd zijn.

Fietsverlichting in-/uitschakelen

In de uitvoering waarbij het rijlicht door het eBike-systeem gevoed wordt, kunnen via de boordcomputer met de toets fietsverlichting (3) tegelijk voorlicht en achterlicht in- en uitgeschakeld worden.

Controleer telkens voordat u gaat fietsen of uw fietsverlichting correct werkt.

Bij ingeschakeld licht gaat de aanduiding Rijlicht c (zie „Startscherm“, Pagina Nederlands – 7) in de statusregel op het display branden.

Het in- en uitschakelen van de fietsverlichting heeft geen invloed op de achtergrondverlichting van het display.

Aanmaken van een gebruiker-ID

Om alle functies van de boordcomputer te kunnen gebruiken, moet u zich online registreren.

Via een gebruikers-ID kunt u onder andere uw rijgegevens bekijken, offline routes plannen en deze routes naar de boordcomputer overbrengen.

U kunt een gebruiker-ID via uw smartphone-app Bosch eBike Connect of direct op www.ebike-connect.com aanmaken. Voer de voor de registratie noodzakelijke gegevens in. De smartphone-app Bosch eBike Connect kunt u gratis downloaden via de App Store (voor Apple iPhones) of via de Google Play Store (voor Android-toestellen).

Verbinding van de boordcomputer met de app Bosch eBike Connect

Een verbinding met de smartphone wordt als volgt tot stand gebracht:

- Start de app.

- Kies het tabblad .

- Kies .

- Voeg Kiox toe.

Nu verschijnt in de app een dienovereenkomstige aanwijzing dat op de boordcomputer de toets Fietsverlichting (3) 5 s lang ingedrukt moet worden.

Druk 5 s op de toets (3). De boordcomputer activeert de Bluetooth® Low Energy-verbinding automatisch en gaat naar de pairing-modus.

Volg de instructies op het beeldscherm. Als de pairing-procedure is afgesloten, worden de gebruikersgegevens gesynchroniseerd.

Aanwijzing: De Bluetooth®-verbinding hoeft niet met de hand geactiveerd te worden.

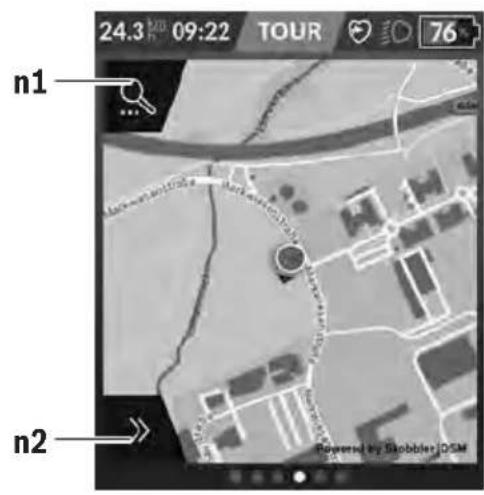

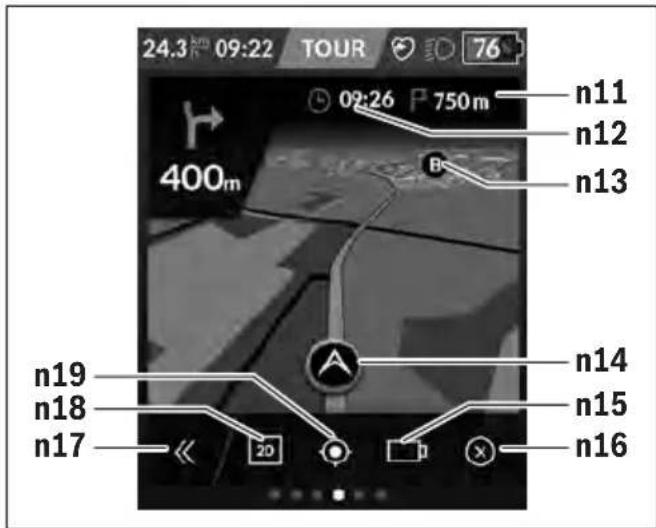

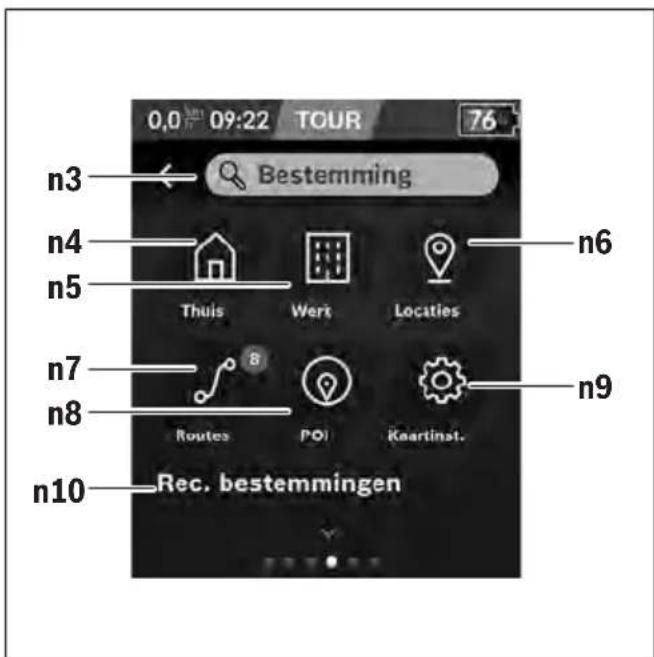

Navigatie

De navigatiefunctie van de Kiox ondersteunt u bij het verkennen van onbekend terrein. De navigatie wordt via de smartphone gestart. Via Bluetooth® is de boordcomputer met deze verbonden en toont de geplande route op het display als een lijn die het verloop van de weg aangeeft.

Activiteiten volgen

Om activiteiten te registreren, is een registratie of aanmelding in het eBike-Connect-portal of de eBike-Connect-app nodig.

Voor de registratie van activiteiten moet u het opslaan van locatiegegevens in het portal of in de app accepteren. Alleen

dan worden uw activiteiten in het portal en in de app weergegeven. Een registratie van de positie vindt alleen plaats, als u als gebruiker op de boordcomputer bent aangemeld.

eShift (optioneel)

Onder eShift verstaat men de integratie van elektronische schakelsystemen in het eBike-systeem. De eShift-componenten zijn door de fabrikant elektrisch met de aandrijfeenheid verbonden. De bediening van de elektronische schakelsystemen is beschreven in een eigen gebruiksaanwijzing.

eSuspension (optie)

Onder eSuspension verstaat men de integratie van elektronische dempings- en veringselementen in het eBike-systeem. Via het Snelmenu kunnen voorgedefinieerde instellingen voor het eSuspension-systeem gekozen worden.

Details over de instellungen vindt u in de gebruiksaanwijzing van de eSuspension-fabrikant.

eSuspension is alleen samen met de boordcomputer Kiox beschikbaar en in combinatie met de aandrijfeenheden BDU450 CX, BDU480 CX en BDU490P mogelijk.

Lock (premiumfunctie)

De Lock-functie kan in de van de eBike-Connect-app gekocht worden. Na het inschakelen van de Lock-functie is door het verwijderen van de boordcomputer de ondersteuning van de eBike-aandrijfeenheid gedeactiveerd. Een activering is dan alleen met de bij de eBike horende boordcomputer mogelijk.

Een gedetailleerde handleiding hiervoor vindt u in de online- gebruiksaanwijzing op www.Bosch-eBike.com/Kiox-manual.

Software-updates

Software-updates worden op de achtergrond van de app naar de boordcomputer overgebracht, zodra de app met de boordcomputer is verbonden. Als een update helemaal is overgebracht, dan wordt dit drie keer bij een nieuwe start van de boordcomputer aangegeven en kan dan gestart worden. De eBike mag tijdens de update niet gebruikt worden. Of u kunt onder controleren of een update beschikbaar is en deze vervolgens starten.

Energievoorziening van externe apparaten via USB-aansluiting

Met behulp van de USB-aansluiting kunnen de meeste toestellen waarbij energievoorziening via USB mogelijk is (bijv. diverse mobiele telefoons), gebruikt of opgeladen worden. Voorwaarde voor het opladen is dat de boordcomputer en een voldoende geladen accu in de eBike geplaatst zijn.

Open het beschermkapje (17) van de USB-aansluiting op de boordcomputer. Verbind de USB-aansluiting van het externe toestel via de USB-laadkabel micro A – micro B (verkrijgbaar bij uw Bosch eBike-dealer) met de USB-bus (6) op de boordcomputer.

Na het loskoppelen van de verbruiker moet de USB-aansluiting weer zorgvuldig afgesloten worden met het beschermkapje (17).

▶ Een USB-verbinding is geen waterdichte steekverbinding. Bij fietsen in de regen mag geen extern toestel aangesloten zijn en de USB-aansluiting moet met het beschermkapje (17) helemaal afgesloten zijn.

Let op: Aangesloten verbruikers kunnen het bereik van de eBike nadelig beïnvloeden.

Aanduidingen en instellingen van de boordcomputer

Aanwijzing: Alle weergaven en teksten van de gebruikersinterface op de volgende pagina's komen overeen met de vrijgavestand van de software. Na een software-update kan het zijn dat de weergaven en/of teksten van de gebruikersinterface iets veranderen.

Bedieningslogica

Met de toetsen < (10) en > (8) kunnen de diverse schermen met de informatie van de rijwaarden ook tijdens het rijden bereikt worden. Zo kunnen beide handen tijdens het rijden aan het stuur blijven.

Met de toetsen + (12) en - (11) kunt u het ondersteuningsniveau verhogen of verlagen.

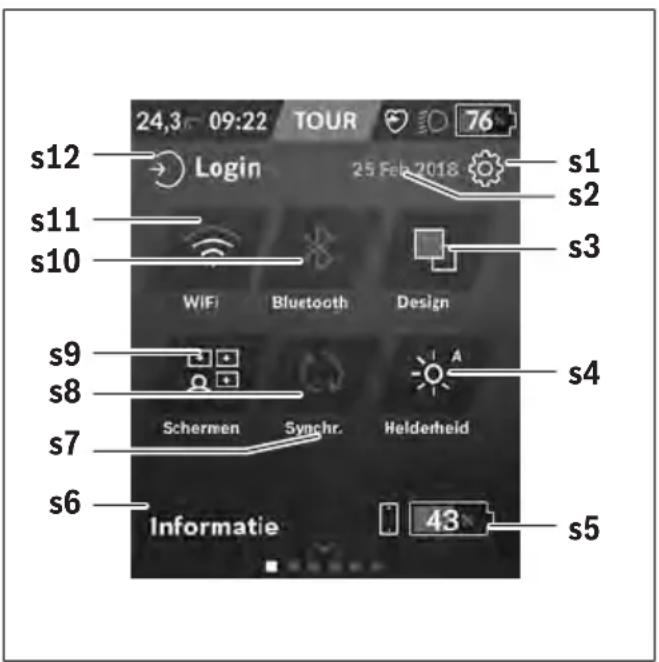

De die via het Statusscherm bereikbaar zijn, kunnen tijdens het rijden niet aangepast worden.

Met de keuzetoets (9) kunt u de volgende functies uitvoeren:

• U krijgt tijdens het rijden toegang tot het snelmenu.
• U kunt stilstaand in het Statusscherm instellingsmenu opvragen.
• U kunt waarden en informatieve aanwijzingen bevestigen.
• U kunt een dialoog verlaten.

Als de boordcomputer uit zijn houder genomen en niet uitgeschakeld wordt, dan verschijnt informatie over de laatst gereden route evenals statusinformatie. Met de toets fietsverlichting (3) kunt u naar het volgende scherm gaan.

Wanneer na het verwijderen uit de houder geen toets bediend wordt, dan wordt de boordcomputer na 1 minuut uitgeschakeld.

Schermvolgorde

Wanneer de boordcomputer in zijn houder is geplaatst, kunt u de volgende schermen achtereenvolgens opvragen:

1. Startscherm
2. Tijd en bereik

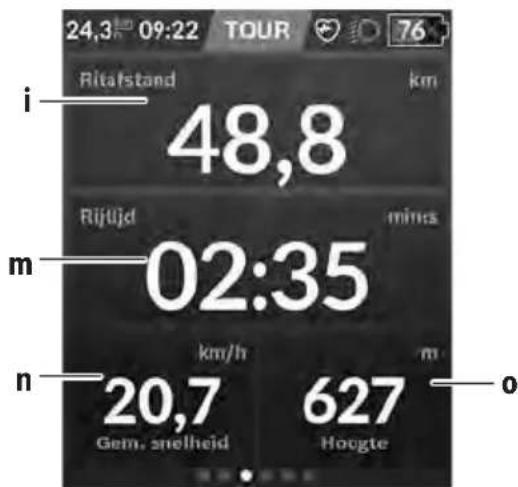

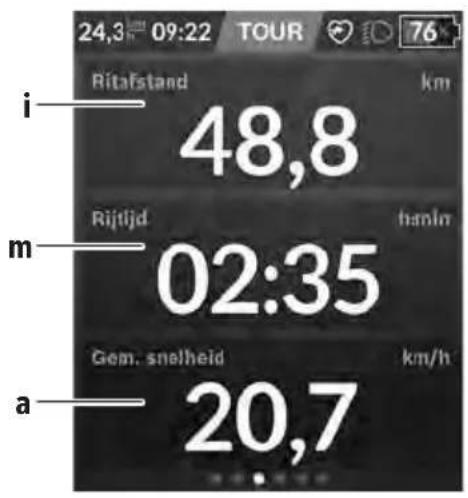

3. Afstand en rijtijd

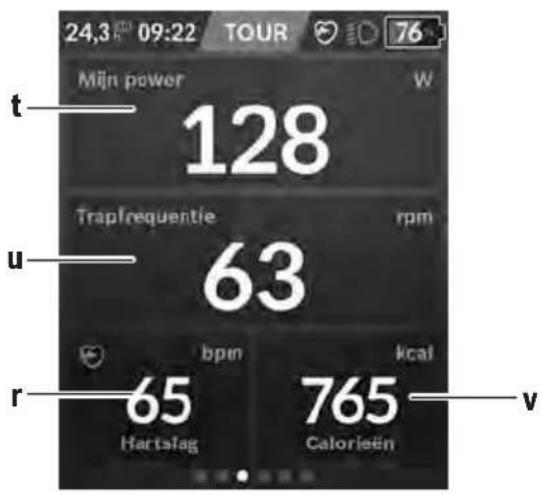

4. Mijn trapvermogen, trapfrequentie en hartfrequentie

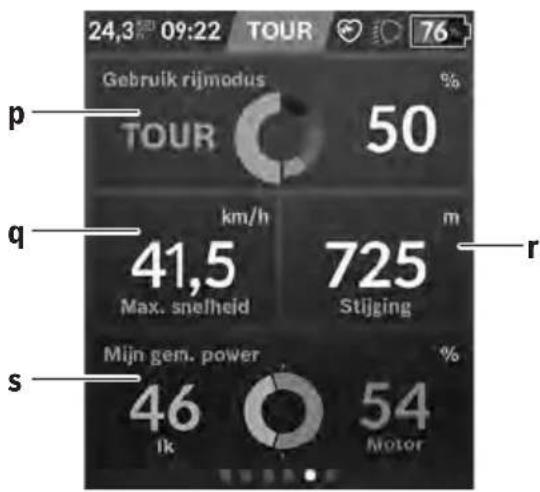

5. Gemiddelde snelheid en maximale snelheid
6. Afstand, bereik, mijn trapvermogen en hartfrequentie

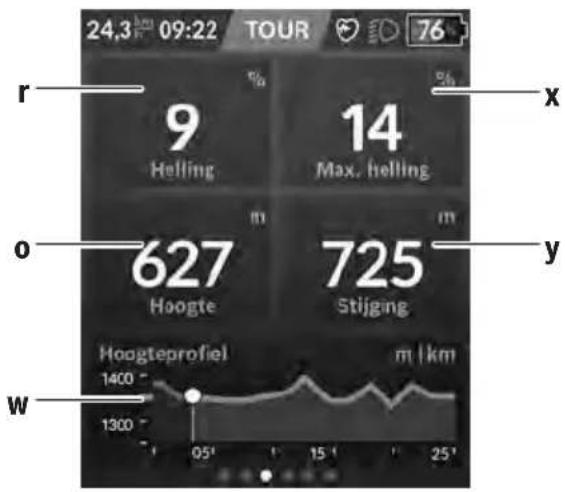

7. Klim, calorieën en totale afstand
8. Informatiescherm voor de navigatie:

1. Statusscherm

Startscherm

Zodra u de ingeschakelde boordcomputer voor de eerste keer in de houder plaatst, verschijnt het volgende start-scherm. Daarna onthoudt de boordcomputer het laatste scherm en laat dit bij de volgende keer inschakelen weer zien.

a Aanduiding tijd/snelheid
b Aanduiding ondersteuningsniveau
c Aanduiding rijlicht
d Accu-oplaadaanduiding eBike-accu
e Aanduiding snelheidseenheid ^a)
f Snelheid
g Verbindingsstatus
h Oriëntatiebalk
i Motorvermogen
j Eigen trapvermogen
k Gemiddelde snelheid
I Vermogensevaluatie
a) kan via het statuscherm / tussen km/h en mph gewijzigd worden

De aanduidingen a...d vormen de statusbalk en verschijnen op elk scherm. Als op het scherm zelf al de snelheid weergegeven wordt, dan wisselt de aanduiding a naar de actuele tijd in uren en minuten. In de statusbalk verschijnen:

• Snelheid/tijd: de actuele snelheid in km/h of mph resp. de actuele tijd
• Ondersteuningsniveau: aanduiding van de actueel gekozen ondersteuning in een kleurcodering
• Licht: een symbool voor het ingeschakelde licht
• Laadtoestand eBike-accu: een procentuele aanduiding van de actuele laadtoestand

In de vermogensevaluatie I krijgt u de huidige snelheid in verhouding tot uw gemiddelde snelheid k grafisch te zien.

• Wijzer in het oranje bereik (linkerkant): onder de gemiddelde snelheid
• Wijzer in het groene bereik (rechterkant): boven de gemiddelde snelheid
• Wijzer in het midden: gelijk aan de gemiddelde snelheid Via de oriëntatiebalk h kunt u zien op welk scherm u zich bevindt. Uw huidige scherm wordt geaccentueerd weergegeven. Met de toetsen < (10) en > (8) kunt u verdere schermen aansturen.

Vanuit het eerste startscherm bereikt u het statusscherm via de toets < (10).

Statusscherm

Op het statuscherm krijgt u naast de statusbalk de actuele tijd, de laadtoestand van alle accu's van uw eBike en de laadtoestand van uw smartphone-accu te zien, als de smartphone via Bluetooth® is verbonden.

goede verbinding

slechte verbinding

geen verbinding

Eveneens krijgt u de datum van de laatste synchronisatie tussen smartphone en de Kiox te zien.

In het onderste gedeelte heeft u toegang tot de .

Toegang tot het instellingsmenu krijgt u via het status-scherm. De kunnen tijdens het rijden niet bereikt en aangepast worden.

Met de toetsen - (11) en + (12) kunt u de gewenste instelling kiezen en deze net als eventueel verdere submenu's met de keuzetoets (9) openen. Vanuit het betreffende instellingsmenu kunt u met de toets < (10) terugbladeren naar het vorige menu.

In het eerste navigatieniveau vindt u de volgende hogere ge- deeltes:

- - aanwijzingen voor de registratie:

Dit menupunt verschijnt alleen, wanneer u zich nog niet op eBike Connect heeft geregistreerd.

- – instellingen rondom uw eBike:

U kunt de tellers, zoals dagteller en gemiddelde waarden, automatisch of handmatig op „0“ laten zetten en het bereik terugzetten. U kunt de door de fabrikant vooringestelde waarde van de wielomtrek met ±5 % veranderen. Wanneer uw eBike met eShift is uitgerust, kunt u hier ook uw eShift-systeem configureren. De fietsfabrikant of rijwielhandelaar kan voor de servicebeurt een kilometerstand en/of een periode ten grondslag leggen. Onder

krijgt u te zien, wanneer het tijd is voor een servicebeurt. Op de Bike-componentenpagina krijgt u voor de betreffende component serienummer, hardware-versie, softwareversie en andere voor de component relevante specificaties te zien.

- Hier kunt u inhoud en volgorde van de schermen instellen en deze zo nodig terugzetten naar de fabrieksinstellingen.

• – het in- of uitschakelen van de Bluetooth®-functie: verbonden toestellen, zoals een hartslagmeter, verschijnen.
• – gegevens van de actieve gebruiker Verschijnt alleen wanneer de gebruiker geregistreerd is.
• – een lijst met opties voor de instelling van uw boordcomputer:

U kunt snelheid en afstand in kilometer of mijl, de tijd in het 12-uurs- of in het 24-uurs-formaat laten weergeven, de tijd, datum en tijdzone selecteren en de taal van uw voorkeur instellen. U kunt de Kiox terugzetten naar de fabrieksinstellingen, een software-update starten (indien beschikbaar) en kiezen uit een zwart of wit design.

- – informatie over uw Kiox:

Aanwijzingen m.b.t. FAQ (veelgestelde vragen), certificeringen, contactinformatie, informatie over licenties

Een gedetailleerdere beschrijving van de afzonderlijke parameters vindt u in de online-gebruiksaanwijzing op www.Bosch-eBike.com/Kiox-manual.

Snelmenu

Via het Snelmenu verschijnen geselecteerde instellingen die ook tijdens het rijden aangepast kunnen worden.

De toegang tot het Snelmenu is mogelijk via de keuzetoets (9). Vanuit het Statusscherm is geen toegang mogelijk.

Via het Snelmenu kunt u de volgende instellingen uitvoeren:

-

Alle gegevens bij de tot dan toe afgelegde route worden teruggezet naar nul.

- (optioneel)

U kunt hier de trapfrequentie instellen.

- (optioneel)

Hier kunt u een door de fabrikant gedefinieerde dem- pings- of veringsmodus instellen.

Aanduiding foutcode

De componenten van het eBike-systeem worden permanent automatisch gecontroleerd. Wordt een fout vastgesteld, dan verschijnt de betreffende foutcode op de boordcomputer.

Afhankelijk van de aard van de fout wordt de aandrijving eventueel automatisch uitgeschakeld. Verder rijden zonder ondersteuning door de aandrijving is echter altijd mogelijk. Vóór verdere ritten moet de eBike gecontroleerd worden.

▶ Laat alle reparaties uitsluitend door een geautoriseerde rijwielhandelaar uitvoeren.

Code Oorzaak Verhelpen
410 Een of meerdere toetsen van de boordcomputer zijn geblokkeerd.	Controleer of toetsen zijn vastgeklemd, bijv. door binnengedron-gen vuil. Reinig de toetsen indien nodig.
414 Verbindingsprobleem van de bedienings-eenheid	Aansluitingen en verbindingen laten controleren
418 Een of meerdere toetsen van de bedie-ningseenheid zijn geblokkeerd.	Controleer of toetsen zijn vastgeklemd, bijv. door binnengedron-gen vuil. Reinig de toetsen indien nodig.
419 Configuratiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
422 Verbindingsprobleem van aandrijfeenheid Aansluitingen en verbindingen laten controleren
423 Verbindingsprobleem van de eBike-accu Aansluitingen en verbindingen laten controleren
424 Communicatiefout van de componentenonderling	Aansluitingen en verbindingen laten controleren
426 Interne time-out fout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer. Het is in deze fouttoe-stand niet mogelijk in het basisinstellingsmenu de wielomtrek te la-ten weergeven of aan te passen.
430 Interne accu van de boordcomputer leeg(niet bij BUI350)	Boordcomputer opladen (in de houder of via USB-aansluiting)
431 Softwareversiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
440 Interne fout van aandrijfeenheid Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
450 Interne softwarefout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
460 Fout bij de USB-aansluiting Verwijder de kabel van de USB-aansluiting van de boordcomputer.Als het probleem blijft bestaan, neemdan contact op met uwBosch eBike-dealer.
490 Interne fout van de boordcomputer Boordcomputer laten controleren
500 Interne fout van aandrijfeenheid Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
502 Fout in de fietsverlichting Controleer het licht en de bijbehorende bekabeling. Start het sys-teem opnieuw. Als het probleem blijft bestaan, neemdan contactop met uw Bosch eBike-dealer.
503 Fout van snelheidssensor Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
504 Manipulatie van het snelheidssignaal ge-detecteerd.	Controleer de positie van de spaakmagneet en stel deze evt. in.Controleer op manipulatie (tuning). De ondersteuning van de aan-drijving wordt verminderd.
510 Interne sensorfout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
511 Interne fout van aandrijfeenheid Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
530 Accufout Schakel de eBike uit, verwijder de eBike-accu en plaats de eBike-accu opnieuw. Start het systeem opnieuw. Als het probleem blijftbestaan, neemdan contact op met uw Bosch eBike-dealer.

Code Oorzaak Verhelpen

531 Configuratiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
540 Temperatuurfout De eBike bevindt zich buiten het toegestane temperatuurbereik.Schakel het eBike-systeem uit om de aandrijfeenheid naar het toe-gestane temperatuurbereik te laten afkoelen of opwarmen. Starthet systeem opnieuw. Als het probleem blijft bestaan, neem dancontact op met uw Bosch eBike-dealer.
550 Een niet toegestane verbruiker werd her-kend.	Verwijder de verbruiker. Start het systeem opnieuw. Als het pro-bleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
580 Softwareversiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
591 Authenticatiefout Schakel het eBike-systeem uit. Verwijder de accu en plaats dezeopnieuw. Start het systeem opnieuw. Als het probleem blijft be-staan, neem dan contact op met uw Bosch eBike-dealer.
592 Incompatibele component Compatibel display plaatsen. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
593 Configuratiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
595, 596 Communicatiefout Controleer de bekabeling naar de versnelling en start het systeempopnieuw. Als het probleem blijft bestaan, neem dan contact op metuw Bosch eBike-dealer.
602 Interne accufout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
603 Interne accufout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
605 Accutemperatuurfout De accu bevindt zich buiten het toegestane temperatuurbereik.Schakel het eBike-systeem uit om de accu naar het toegestanetemperatuurbereik te laten afkoelen of opwarmen. Start het sys-teem opnieuw. Als het probleem blijft bestaan, neem dan contactop met uw Bosch eBike-dealer.
606 Externe accufout Controleer de bekabeling. Start het systeem opnieuw. Als het pro-bleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
610 Accuspanningsfout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
620 Fout oplaadapparaat Vervang het oplaadapparaat. Neem contact op met uw Bosch eBike-dealer.
640 Interne accufout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
655 Meervoudige accufout Schakel het eBike-systeem uit. Verwijder de accu en plaats dezeopnieuw. Start het systeem opnieuw. Als het probleem blijft be-staan, neem dan contact op met uw Bosch eBike-dealer.
656 Softwareversiefout Neem contact op met uw Bosch eBike-dealer, zodat hij eensoftware-update uitvoert.
7xx Fout bij componenten van derden Neem goed nota van de informatie in de gebruiksaanwijzing van debetreffende fabrikant van de componenten.
800 Interne ABS-fout	Neem contact op met uw Bosch eBike-dealer.
810 Ongeldige signalen bij de wielsnelheids-sensor	Neem contact op met uw Bosch eBike-dealer.
820 Fout bij kabel naar de voorste wielsnel-heidssensor	Neem contact op met uw Bosch eBike-dealer.

Code Oorzaak Verhelpen
821 ... 826	Ongeldige signalen bij de voorste wielsnelheidssensorSensorschijf mogelijk niet aanwezig, defect of verkeerd gemonteerd; duidelijk verschillende banddiameters voorwiel en achterwiel; extreme rjsituatie, bijv. rijden op het achterwiel	Start het systeem opnieuw en maak ten minste 2 minuten lang een proefrit. Het ABS-controlelampje moet uitgaan. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
830	Fout bij kabel naar de achterste wielsnelheidssensor	Neem contact op met uw Bosch eBike-dealer.
831833 ... 835	Ongeldige signalen bij de achterste wielsnelheidssensorSensorschijf mogelijk niet aanwezig, defect of verkeerd gemonteerd; duidelijk verschillende banddiameters voorwiel en achterwiel; extreme rjsituatie, bijv. rijden op het achterwiel	Start het systeem opnieuw en maak ten minste 2 minuten lang een proefrit. Het ABS-controlelampje moet uitgaan. Als het probleen blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
840	Interne ABS-fout Neem contact op met uw Bosch eBike-dealer.
850	Interne ABS-fout Neem contact op met uw Bosch eBike-dealer.
860, 861	Fout van de spanningsvoorziening Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
870, 871880883 ... 885	Communicatiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
889	Interne ABS-fout Neem contact op met uw Bosch eBike-dealer.
890	ABS-controlelampje is defect of ont-breekt; ABS functioneert mogelijk niet.	Neem contact op met uw Bosch eBike-dealer.
Geen aanduiding	Interne fout van de boordcomputer Herstart uw eBike-systeem door dit uit en opnieuw in te schakelen.

Onderhoud en service

Onderhoud en reiniging

Alle componenten mogen niet met water onder druk gereinigd worden.

Houd het beeldscherm van uw boordcomputer schoon. Bij verontreinigingen kan zich een onjuiste helderheidsherkenning voordoen.

Gebruik voor de reiniging van uw boordcomputer een zachte, alleen met water bevochtigde doek. Gebruik geen reinigingsmiddelen.

Laat uw eBike-systeem minstens één keer per jaar technisch controleren (o.a. mechanisme, actualiteit van de systeem-software).

Bovendien kan de rijwielhandelaar voor de servicebeurt een kilometerstand en/of een periode ten grondslag leggen. In dit geval zal de boordcomputer telkens na het inschakelen laten zien wanneer het tijd is voor de volgende servicebeurt.

Neem voor service of reparaties aan de eBike contact op met een erkende rijwielhandel.

▶ Laat alle reparaties uitsluitend door een geautoriseerde rijwielhandelaar uitvoeren.

Klantenservice en gebruiksadvies

Neem bij alle vragen over het eBike-systeem en zijn componenten contact op met een erkende rijwielhandel.

Contactgegevens van erkende rijwielhandels vindt u op de internetpagina www.bosch-ebike.com.

Vervoer

Wanneer u uw eBike buiten uw auto, bijv. op een fietsdrager, meeneemt, verwijder dan de boordcomputer en de eBike-accu om beschadigingen te vermijden.

Afvalverwijdering

Aandrijfeenheid, boordcomputer incl. bedie- ningseenheid, accu, snelheidssensor, accesso- res en verpakkingen moeten op een milieu- vriendelijke manier gerecycled worden.

Zorg er eigenhandig voor dat persoonlijke gegevens uit het apparaat werden gewist.

Gooi eBikes en hun componenten niet bij het huisvuil!

Volgens de Europese richtlijn 2012/19/EU moeten niet meer bruikbare elektrische apparaten en volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruikte accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Geef niet meer te gebruiken Bosch eBike-componenten gratis af bij een erkende rijwielhandel of bij een milieupark.

Wijzigingen voorbehouden.

nl Oorspronkelijke gebruiksaanwijzing

Veiligheidsaanwijzingen

Lees alle veiligheidsaanwijzingen en instructies. Het niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken, brand en/of zware verwondingen veroorzaken.

Bewaar alle veiligheidsaanwijzingen en instructies voor de toekomst.

Het in deze gebruiksaanwijzing gebruikte begrip accu heeft betrekking op alle originele Bosch eBike-accu's.

Lees de veiligheidsaanwijzingen en instructies in alle gebruiksaanwijzingen van het eBike-systeem evenals in de gebruiksaanwijzing van uw eBike, en neem deze in acht.
Laat u niet door de aanduiding van de boordcomputer afleiden. Wanneer u zich niet uitsluitend op het verkeer concentreert, loopt u het risico om betrokken te raken bij een ongeval. Wanneer u, naast het wisselen van de ondersteuningsniveaus, gegevens in uw boordcomputer wilt invoeren, stop dan en voer de betreffende gegevens in.
▶ Open de boordcomputer niet. De boordcomputer kan door het openen vernietigd worden en de aanspraak op garantie vervalt.
- Gebruik de boordcomputer niet als greep. Wanneer u de eBike aan de boordcomputer optilt, kunt u de boordcomputer onherstelbare schade toebrengen.
Zet de fiets niet ondersteboven op stuur en zadel neer, wanneer de SmartphoneHub of zijn houder buiten het stuur uitsteken. De SmartphoneHub of de houder kunnen onherstelbaar beschadigd worden.
▶ Voorzichtig! Bij het gebruik van de boordcomputer met Bluetooth® en/of WiFi kunnen zich storingen bij andere apparaten en installaties, vliegtuigen en medische apparaten (bijv. pacemakers, hoorapparaten) voordoen. Even-eens kan schade aan mens en dier in de directe omgeving niet volledig uitgesloten worden. Gebruik de boordcomputer met Bluetooth® niet in de buurt van medische apparaten, tankstations, chemische installaties, gebieden waar ontploffingsgevaar heerst, en in explosiegebieden. Gebruik de boordcomputer met Bluetooth® niet in vliegtuigen. Vermijd het gebruik gedurende een langere periode in de directe omgeving van het lichaam.
Het Bluetooth®-woordmerk evenals de beeldtekens (logo's) zijn gedeponeerde handelsmerken en eigendom van Bluetooth SIG, Inc. Elk gebruik van dit woordmerk/deze beeldtekens door Bosch eBike Systems gebeurt onder licentie.
De boordcomputer is uitgerust met een radio-interface. Lokale gebruiksbeperkingen, bijv. in vliegtuigen of ziekenhuizen, moeten in acht genomen worden.
Laat u bij het gebruik van de COBI.Bike-producten niet afleiden van dat wat er in het verkeer gebeurt, en neem altijd goed nota van de in uw land geldende wetten voor het geoorloofde gebruik van uw fiets in het verkeer. Het is vooral verboden om de smartphone in het verkeer op te nemen of in de hand te houden.

▶ Raadpleeg een arts, voordat u fitness-app-programma's gebruikt. Fitness-apps kunnen fysiek te veel vergen van personen.

Aanwijzing: Wij adviseren een minimumleeftijd van 10 jaar voor het gebruik van COBI.Bike-producten.

Privacyverklaring

Als de SmartphoneHub bij een servicebeurt naar de Bosch Service opgestuurd wordt, kunnen evt. de op het toestel opgeslagen gegevens naar Bosch overgebracht worden.

Beschrijving van product en werking

Beoogd gebruik

De SmartphoneHub is bestemd voor de besturing van een Bosch eBike-systeem en voor de aanduiding van rijgegevens.

Naast de hier weergegeven functies kan het zijn dat op elk moment softwarewijzigingen voor het verhelpen van fouten en voor functiewijzigingen geïmplementeerd worden.

De beschrijving van andere functies is te vinden in de online-versie van deze gebruiksaanwijzing op www.Bosch-eBike.com/smartphonehub-manual.

De SmartphoneHub is geschikt voor het fietsen op verharde wegen zonder scheuren en met weinig verspringingen (< 15 cm) bij gemiddelde snelheden tussen 15 en 25 km/h, zoals bijv. geasfalteerde wegen, veldwegen, middels puin of zand verharde wegen, verharde bospaden.

Bij verkeerd gebruik bestaat het risico dat de smartphone uit de houder loslaat, valt en hierdoor beschadigd wordt. Bovendien bestaat bij het eruit vallen ook een aanzienlijk risico op ongelukken!

De SmartphoneHub is bestemd voor gebruik met een smartphone.

De fundamentele rijgegevens worden echter ook op het display van de SmartphoneHub weergegeven. Meer informatie en functies kunnen via de smartphone-app COBI.Bike worden toegevoegd.

De communicatie tussen SmartphoneHub en smartphone vindt plaats via een Bluetooth®-verbinding.

Afgebeelde componenten

De nummering van de afgebeelde componenten heeft betrekking op de weergaven op de pagina's met afbeeldingen aan het begin van de gebruiksaanwijzing.

Alle weergaven van fietsonderdelen, behalve aandrijfeenheid, boordcomputer incl. bedieningseenheid, snelheidssensor en de bijbehorende houders, zijn schematisch en kunnen bij uw eBike afwijken.

(1) SmartphoneHub
(2) Aan/uit-toets SmartphoneHub
(3) Ontgrendelingshendel smartphonehouder
(4) Houder SmartphoneHub ^a)
(5) Beschermkapje van USB-bus

(6) Stroomvoorziening smartphonehouder

(7) Display

(8) Toets naar voren bladeren

(9) Keuzetoets

(10) Toets naar achter bladeren

(11) Toets ondersteuning verlagen -

(12) Houder bedieningseenheid

(13) Toets loopondersteuning WALK

(14) Toets ondersteuning verhogen/licht in-/uitschakelen +

(15) Bedieningseenheid

(16) Universal Mount (universele houder)

(17) Bevestigingsschroeven voor Universal Mount

(18) Voorste bevestigingsbeugel

(19) Achterste bevestigingsbeugel

a) Bij de bevestiging op het stuur zijn klantspecifieke oplossingen ook zonder de stuurklemmen mogelijk.

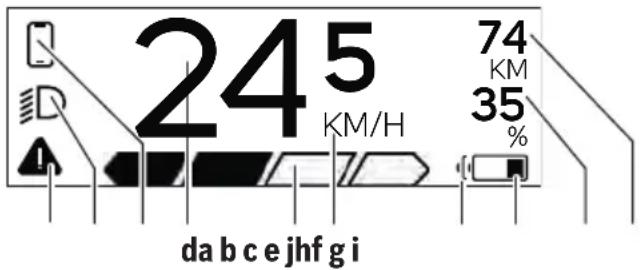

Aanduidingselementen SmartphoneHub

a Foutaanduiding

b Aanduiding fietsverlichting

c Aanduiding smartphoneverbinding

d Snelheid

e Aanduiding ondersteuningsniveau

f Aanduiding eenheid

g Aanduiding tweede accu (optie)

h Accu-oplaadaanduiding

i Accuniveau

j Bereik

Technische gegevens

Boordcomputer SmartphoneHub
Productnummer CUI100
Laadstroom USB-aansluiting max.	mA 1000
Laadspanning USB-aansluiting	V	5
Gebruikstemperatuur °C -5 ... +40
Opslagtemperatuur °C +10 ... +40
Laadtemperatuur °C 0 ... +40
Lithium-lon-accu intern V	mAh	3,7300
Bluetooth® Low Energy
-Frequentie MHz 2400-2480
-Zendvermogen mW	< 10
BeschermklasseA)		IP 54

Boordcomputer SmartphoneHub

A) bij gesloten USB-afdekking

Bosch eBike-systeem gebruikt FreeRTOS

(zie http://www.freertos.org).

Verklaring van overeenstemming

Hierbij verklaart Robert Bosch GmbH, Bosch eBike Systems dat de radioapparatuur SmartphoneHub voldoet aan de richtlijn 2014/53/EU. De volledige tekst van de EU-verkla-ring van overeenstemming is beschikbaar op het volgende internetadres: https://www.ebike-connect.com/conformity.

Gebruik

Ingebruikname

Voorwaarden

Het eBike-systeem kan alleen geactiveerd worden, wanneer aan de volgende voorwaarden is voldaan:

- Een voldoende geladen accu is geplaatst (zie gebruiksaanwijzing van de accu).

- De snelheidssensor is correct aangesloten (zie gebruiks-aanwijzing van de aandrijfeenheid).

eBike-systeem in-/uitschakelen

Voor het inschakelen van het eBike-systeem heeft u de volgende mogelijkheden:

- Druk bij een geplaatste eBike-accu op de aan/uit-toets (2) van de boordcomputer.

- Druk op de aan/uit-toets van de eBike-accu (zie gebruiks-aanwijzing van de accu).

De aandrijving wordt geactiveerd, zodra u op de pedalen trapt (behalve in de functie loopondersteuning of op ondersteuningsniveau OFF). Het motorvermogen richt zich naar het ingestelde ondersteuningsniveau.

Zodra u in de normale modus stopt met op de pedalen te trappen of zodra u een snelheid van 25 km/h heeft bereikt, wordt de ondersteuning door de eBike-aandrijving uitgeschakeld. De aandrijving wordt automatisch weer geactiveerd, zodra u op de pedalen trapt en de snelheid onder 25 km/h ligt.

Voor het uitschakelen van het eBike-systeem heeft u de volgende mogelijkheden:

- Druk op de aan/uit-toets (2) van de boordcomputer.

- Schakel de eBike-accu met de aan/uit-toets ervan uit (er zijn van de fietsfabrikant afhankelijke oplossingen mogelijk waarbij de aan/uit-toets van de accu niet toegankelijk is; zie gebruiksaanwijzing van de fietsfabrikant).

Na het uitschakelen wordt het systeem uitgeschakeld. Dat duurt ca. 3 seconden. Direct opnieuw inschakelen is pas weer mogelijk, wanneer het uitschakelen is voltooid.

Als de eBike ongeveer 10 minuten lang niet bewogen wordt en er niet op een toets op de boordcomputer gedrukt wordt, dan schakelt het eBike-systeem omwille van energiebesparing automatisch uit.

Aanwijzing: Schakel het eBike-systeem altijd uit, wanneer u de eBike parkeert.

Aanwijzing: Als de accu van de SmartphoneHub leeg is, kunt u uw eBike toch nog bij de eBike-accu inschakelen. De accu van de SmartphoneHub wordt automatisch opgeladen, zodra de eBike-accu wordt ingeschakeld. Als alternatief kan de accu van de SmartphoneHub via de USB-aansluiting opla-den.

Koppeling van de SmartphoneHub met een smartphone

U kunt de aanduidingen en functies van de SmartphoneHub met de smartphone-app COBI.Bike uitbreiden. Download hiervoor de gratis app via de App Store (voor Apple iPhones) of via de Google Play Store (voor Android-toestellen).

Om uw SmartphoneHub met de smartphone te verbinden, opent u de COBI.Bike-app op uw smartphone en volgt u de instructies in de app.

Een smartphone in de Universal Mount plaatsen (zie afbeeldingen A en B)

Voor de bevestiging van een smartphone wordt een Universal Mount (16) meegeleverd. Voor iPhones kunnen via het accessoireprogramma speciale iPhone-houders worden gekocht. Bij een iPhone-houder is geen aparte stroomvoorziening nodig.

Bij de Universal Mount vindt de stroomvoorziening (5 V/1 A, max. 1,5 A) plaats via een aparte USB-kabel (bij de levering inbegrepen) door de micro-A/B USB-poort van de SmartphoneHub.

In de Universal Mount (16) kunnen uitsluitend Apple iPhones en Android smartphones (inclusief hoesje) met een dikte tussen 7,1 mm en 8,26 mm, een lengte tussen 123,8 mm en 158,4 mm en een breedte tussen 58,6 mm en 78,1 mm worden geplaatst. Het maximale gewicht van de smartphone inclusief hoesje mag 250 g bedragen.

▶ Denk eraan dat de gegevens van de fabrikant eventueel niet overeenkomen met de maximale grootte.

Sommige fabrikanten houden bij de dikte geen rekening met de kwetsbare positie van de camera.

De aangegeven afmetingen zijn inclusief hoesje. Smartphones met klap- en etuihoesjes mogen niet worden bevestigd.

Let er bij het plaatsen van de smartphone op dat uw vingers niet bekneld raken tussen de bevestigingsbeugels en de smartphone.

Controleer na de montage van de smartphone of de smartphone ook bij trillingen geen vaste delen op de fiets kan raken. Dit zou de smartphone blijven kunnen beschadi- gen.

Universal Mount plaatsen (zie afbeelding A)

Schuif vanaf de voorkant de Universal Mount (16) op de SmartphoneHub tot deze hoorbaar vastklikt ①. Met de beide bevestigingsschroeven (17) kan de Universal Mount extra worden vastgezet.

Smartphone plaatsen(zie afbeelding B)	– Trek de voorste bevestigingsbeugel (18) naar voren 2.– Leg de smartphone met de lange kant tegen de achterste bevestigingsbeugel (19) 3.– Laat de voorste bevestigingsbeugel (18) langzaam naar de smartphone glijden en laat hem los 4.
Energievoorziening van de smartphone (optie)	De smartphone kan met een aparte USB-kabel (bij de levering inbegrepen) via de micro-A/B USB-poort van de SmartphoneHub van energie (5 V/1 A) worden voorzien. Verbind hiervoor de smartphone via de USB-kabel met de USB-bus van de SmartphoneHub.
Smartphone wegne-men	Schuif de smartphone en daarmee tegelijkertijd de voorste bevestigingsbeugel met beide handen naar voren tot de smartphone uit de Universal Mount kan worden weggenomen. Trek eventueel de USB-kabel voor de energievoorziening uit.

Software-update

Als een software-update voor de SmartphoneHub beschikbaar is, dan verschijnt een aanwijzing in de smartphone-app. Volg de instructies in de app om de update uit te voeren.

Herstel van de SmartphoneHub (Recovery)

Voer een herstel van de SmartphoneHub uit, als deze niet meer correct functioneert. Open hiervoor de app op uw smartphone en volg de instructies.

Energievoorziening van de SmartphoneHub

De SmartphoneHub heeft een interne Lithium-Ion-polymeer-accu (nominaal/minimum 300 mAh, 3,7 V) die niet kan worden verwijderd.

De SmartphoneHub kan via de aan/uit-toets (2) of de aan/uit-toets op de eBike-accu worden ingeschakeld. Als de SmartphoneHub niet meer kan worden ingeschakeld, dan moet deze via een USB-kabel ten minste 30 minuten lang worden opgeladen.

Wanneer u uw SmartphoneHub niet gebruikt, laad de SmartphoneHub dan om de 3 maanden op. U kunt de SmartphoneHub-accu via de USB-aansluiting van de SmartphoneHub met een willekeurige voedingsadapter, smartphone-oplader enz. opladen.

Duwhulp in-/uitschakelen

De loopondersteuning kan het duwen van de eBike gemakkelijker maken. De snelheid in deze functie is afhankelijk van de ingeschakelde versnelling en kan maximaal 6 km/h bereiken.

▶ De functie duwhulp mag uitsluitend bij het duwen van de eBike gebruikt worden. Hebben de wielen van de

eBike bij het gebruik van de duwhulp geen contact met de bodem, dan bestaat verwondingsgevaar.

Voor het activeren van de duwhulp drukt u kort op de toets

WALK op uw bedieningseenheid. Na de activering drukt u binnen 3 seconden op de toets + en houdt u deze ingedrukt.

De aandrijving van de eBike wordt ingeschakeld.

Aanwijzing: De duwhulp kan in het ondersteuningsniveau

OFF niet geactiveerd worden.

De duwhulp wordt uitgeschakeld, zodra zich een van de volgende situaties voordoet:

- u laat de toets + los,

- de wielen van de eBike worden geblokkeerd (bijv. door het remmen of het raken van een obstakel),

- de snelheid komt boven 6 km/h.

De werkwijze van de duwhulp valt onder specifieke nationale voorschriften en kan daarom afwijken van de bovengenoemde beschrijving of gedeactiveerd zijn.

Ondersteuningsniveau instellen

U kunt op de bedieningseenheid (15) instellen hoe sterk de eBike-aandrijving u bij het trappen ondersteunt. Het ondersteuningsniveau kan altijd, ook tijdens het fietsen, gewijzigd worden.

Aanwijzing: Bij afzonderlijke uitvoeringen is het mogelijk dat het ondersteuningsniveau vooraf ingesteld is en niet gewijzigd kan worden. Het is ook mogelijk dat er kan worden gekozen uit minder ondersteuningsniveaus dan hier vermeld.

De volgende ondersteuningsniveaus staan maximaal ter beschikking:

• OFF: de motorondersteuning wordt uitgeschakeld, de eBike kan als een normale fiets alleen door te trappen voortbewogen worden. De loopondersteuning kan in dit ondersteuningsniveau niet geactiveerd worden.
• ECO: effectieve ondersteuning met maximale efficiëntie, voor maximaal bereik
• TOUR/TOUR+:

TOUR: gelijkmatige ondersteuning, voor tochten met een groot bereik

TOUR+: dynamische ondersteuning voor natuurlijk en sportief fietsen (alleen in combinatie met eMTB)

- SPORT/eMTB:

SPORT: krachtige ondersteuning, voor sportief fietsen op bergachtige trajecten en voor stadsverkeer

eMTB: optimale ondersteuning op elk terrein, sportief vertrekken, verbeterde dynamiek, maximale prestaties (eMTB is alleen in combinatie met de aandrijfeenheden BDU250P CX, BDU365, BDU450 CX en BDU480 CX beschikbaar. Er is eventueel een software-update noodzakelijk.)

- TURBO: maximale ondersteuning bij flink doortrappen, voor sportief fietsen

Voor het verhogen van het ondersteuningsniveau drukt u zo vaak op de toets + (14) op de bedieningseenheid tot het gewenste ondersteuningsniveau in de aanduiding verschijnt, voor het verlagen drukt u op de toets - (11).

Fietsverlichting in-/uitschakelen

In de uitvoering waarbij het rijlicht door het eBike-systeem wordt gevoed, kunnen door lang indrukken van de toets + (14) op de bedieningseenheid tegelijkertijd voorlicht en achterlicht worden in- en uitgeschakeld.

Bij ingeschakeld licht verschijnt een symbool op het display of in de app.

Als alternatief kan het licht ook via de app worden in- en uitgeschakeld.

Het in- en uitschakelen van de fietsverlichting heeft geen invloed op de achtergrondverlichting van het display.

Aanduidingen en instellingen van de SmartphoneHub

De SmartphoneHub is via een kabel met de aandrijfeenheid verbonden.

De smartphone wordt via een smartphone-bevestiging mechanisch met de SmartphoneHub verbonden.

De communicatie tussen SmartphoneHub en smartphone vindt plaats via Bluetooth®.

De SmartphoneHub beschikt over een krasbestendig 1,52"-LCD-display met een resolutie van 192 × 64 pixels. Het geïntegreerde display is geschikt voor gebruik zonder dienovereenkomstige smartphone. Op het geïntegreerde display kan geen app-inhoud van de smartphone worden weergegeven.

a Foutaanduiding: De aanduiding verschijnt, wanneer minimaal één fout in het foutgeheugen aanwezig is.

b Aanduiding fietsverlichting: De aanduiding verschijnt, wanneer het licht ingeschakeld is.

c Aanduiding smartphone-verbinding: Deze aanduiding verschijnt, wanneer de smartphone via Bluetooth® met de Smartphone-Hub is verbonden.

Deze aanduiding verschijnt, wanneer de smartphone met de SmartphoneHub is verbonden en tevens de COBI.Bike-app op de smartphone is geopend. In deze instelling registreert de COBI.Bike-app de rit.

d Snelheid: Hier verschijnt de actuele snelheid.

e Aanduiding ondersteuningsniveau TOURECODFF SPORT TURBO

f Aanduiding eenheid: Afhankelijk van de COBI.Bike-app kan de snelheid in km/h of mph worden aangegeven. Standaard is km/h vooringesteld.

g Aanduiding tweede accu: Als de eBike met 2 accu's is uitgerust, dan worden hier 2 accu's achter elkaar weergegeven.

h Accu-oplaadaanduiding: Het batterijsymbool geeft de actuele accu-laadtoe- stand aan. De accu is leeg of niet geplaatst.

i Accuniveau in procent

j Bereik van de eBike-accu: Afhankelijk van de laadtoestand van de accu verschijnt hier het maximale bereik.

Verdere aanduidingen

4981/1	Er is een fout opgetreden!De foutaanduiding blijft zo lang in de aanduiding staan tot de gebruiker op de keuzetoets (9) drukt en daarmee de ontvangst van de fout bevestigt.Vervolgens blijft de waarschuwings-driehoek zo lang op het hoofddisplay-scherm (snelheid enz.) staan tot de fout werd verholpen.
HOLD '+' NOW	Bij het activeringsproces in twee fasen wordt de fietser na het indrukken van de toets (13) gevraagd om de toets +(14) 2 seconden lang in te drukken.Na 2 seconden verschijnt de modus Duwhulp.
	Deze aanduiding en de links weerge-geven tekst verschijnen, wanneer door problemen geen ondersteuning door de aandrijfeenheid kan plaatsvin-den. Dit is het geval, wanneer bijv. de eBike-accu ontladen is.
ENGINE OFF
DISABLED n/a35%
	Wanneer de eBike-accu wordt opgela-den, dan verschijnt op het beeld-scherm het actuele niveau. Het batter-ijsymbool knippert.
	Deze aanduiding verschijnt, wanneer bijv.- de DiagnosticTool is aangesloten of - met de SmartphoneHub een exter-ne stroombron is verbonden (bijv. een Powerbank)
24574KM/H35%	Wanneer de laadtoestand van de eBike-accu onder 20 % ligt, dan knip-pert de accu-oplaadaanduiding h.
	Deze aanduiding verschijnt, wanneer bijv.- de laadtoestand van de eBike-accu laag is of- geen eBike-accu door het systeem wordt herkend.De ondersteuning wordt uitgeschakeld.
	Deze aanduidingen verschijnen, wan- neer de eBike de datum voor de servi-cebeurt heeft bereikt.
INSPECTION DUE
××	Deze aanduiding verschijnt, wanneer er softwareproblemen zijn. Een soft-ware-update moet in deCOBI.Bike-app worden uitgevoerd.U kunt de update zelfstandig in deCO-BI.Bike-app uitvoeren en hoeft niet naar de Bosch eBike-handelaar te gaan.
	Deze aanduiding verschijnt, wanneer de SmartphoneHub zich met de smartphone verbindt.De afsluiting van deBluetooth®-pair-ring wordt aangegeven door een vinkje op het kleine smartphone-symbol-bool.
	Deze aanduiding verschijnt, wanneer de SmartphoneHub zich in de herstelmodus bevindt (alleen in deze status kunt u nieuwe software installeren).Het kleineBluetooth®-symbool geeft de verbinding met de smartphone aan.De afsluiting van het herstel wordt aangegeven door een vinkje.
	Uw bedieningssysteem functioneert niet om de volgende redenen:1. Een of meerdere incompatibele componenten worden herkend.Deze toestand kan alleen door een Bosch eBike-handelaar worden verholpen.2. Er wordt een oude software herkend. Dat kan alleen door een ge-wenste software-downgrade ge-beurd zijn. Het probleem kan door een software-update worden opgelost; volg de instructies in deCOBI.Bike-app.Na deze melding schakelt het eBike-systeem uit.

APP MODE	Deze aanduiding verschijnt, wanneer de COBI.Bike-app is geopend en deze zich in de Dashboard-modus bevindt.
+ to start	Deze aanduiding verschijnt, wanneer de COBI.Bike-app met de Bosch SmartphoneHub is verbonden en de aandrijfeenheid erop wacht ingeschakeld te worden. Voer daarvoor een van de volgende acties uit:– Druk op de „Start“-knop in de COBI.Bike-app.– Draai de smartphone in een horizontale stand, terwijl de COBI.Bike-app geopend is.– Druk op de toets + van de bedie-ningseenheid.
eBike systemupdate necessary1/1	Deze aanduiding verschijnt, wanneer voor een of meerdere eBike-componenten een software-update nodig is.De update kan alleen door een geautoriseerde Bosch eBike-handelaar worden uitgevoerd.Door op een willekeurige toets van de bedieningseenheid te drukken kan de aanduiding worden verborgen. De aanduiding verschijnt bij elke eBikesysteemstart zo lang tot de update werd uitgevoerd. U kunt uw eBike zonder beperking blijven gebruiken. Het getal rechtsboven geeft het aantal aanwijzingen aan.

Aanduiding foutcode

De componenten van het eBike-systeem worden permanent automatisch gecontroleerd. Wordt een fout vastgesteld, dan verschijnt de betreffende foutcode op de boordcomputer. Afhankelijk van de aard van de fout wordt de aandrijving eventueel automatisch uitgeschakeld. Verder rijden zonder ondersteuning door de aandrijving is echter altijd mogelijk. Vóór verdere ritten moet de eBike gecontroleerd worden.

Laat alle reparaties uitsluitend door een geautoriseerde rijwielhandelaar uitvoeren.

Code Oorzaak Verhelpen
410 Een of meerdere toetsen van de boord-computer zijn geblokkeerd.	Controleer of toetsen zijn vastgeklemd, bijv. door binnengedron-gen vuil. Reinig de toetsen indien nodig.
414 Verbindingsprobleem van de bedienings-eenheid	Aansluitingen en verbindingen laten controleren
418 Een of meerdere toetsen van de bedie-ningseenheid zijn geblokkeerd.	Controleer of toetsen zijn vastgeklemd, bijv. door binnengedron-gen vuil. Reinig de toetsen indien nodig.
419 Configuratiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
422 Verbindingsprobleem van aandrijfeenheid Aansluitingen en verbindingen laten controleren
423 Verbindingsprobleem van de eBike-accu Aansluitingen en verbindingen laten controleren
424 Communicatiefout van de componenten onderling	Aansluitingen en verbindingen laten controleren
426 Interne time-out fout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer. Het is in deze fouttoe-stand niet mogelijk in het basisinstellingsmenu de wielomtrek te la-ten weergeven of aan te passen.
430 Interne accu van de boordcomputer leeg (niet bij BUI350)	Boordcomputer opladen (in de houder of via USB-aansluiting)
431 Softwareversiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
440 Interne fout van aandrijfeenheid Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
450 Interne softwarefout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
460 Fout bij de USB-aansluiting Verwijder de kabel van de USB-aansluiting van de boordcomputer.Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
490 Interne fout van de boordcomputer Boordcomputer laten controleren
500 Interne fout van aandrijfeenheid Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
502 Fout in de fietsverlichting Controleer het licht en de bijbehorende bekabeling. Start het sys-teem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
503 Fout van snelheidssensor Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
504 Manipulatie van het snelheidssignaal ge-detecteerd.	Controleer de positie van de spaakmagneet en stel deze evt. in. Controleer op manipulatie (tuning). De ondersteuning van de aan-drijving wordt verminderd.
510 Interne sensorfout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
511 Interne fout van aandrijfeenheid Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
530 Accufout Schakel de eBike uit, verwijder de eBike-accu en plaats de eBike-accu opnieuw. Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
531 Configuratiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
540 Temperatuurfout De eBike bevindt zich buiten het toegestane temperatuurbereik.Schakel het eBike-systeem uit om de aandrijfeenheid naar het toe-gestane temperatuurbereik te laten afkoelen of opwarmen. Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
550 Een niet toegestane verbruiker werd her-kend.	Verwijder de verbruiker. Start het systeem opnieuw. Als het pro-bleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
580 Softwareversiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
591 Authenticatiefout Schakel het eBike-systeem uit. Verwijder de accu en plaats deze opnieuw. Start het systeem opnieuw. Als het probleem blijft be-staan, neemdan contact op met uw Bosch eBike-dealer.
592 Incompatibele component Compatibel display plaatsen. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
Code Oorzaak Verhelpen
593 Configuratiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdans contact op met uw Bosch eBike-dealer.
595, 596 Communicatiefout Controleer de bekabeling naar de versnelling en start het systeomenopnieuw. Als het probleem blijft bestaan, neem dan contact op metuw Bosch eBike-dealer.
602 Interne accufout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdans contact op met uw Bosch eBike-dealer.
603 Interne accufout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdans contact op met uw Bosch eBike-dealer.
605 Accutemperatuurfout De accu bevindt zich buiten het toegestane temperatuurbereik.Schakel het eBike-systeem uit om de accu naar het toegestanetemperatuurbereik te laten afkoelen of opwarmen. Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contactop met uw Bosch eBike-dealer.
606 Externe accufout Controleer de bekabeling. Start het systeem opnieuw. Als het pro-bleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
610 Accuspanningsfout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdans contact op met uw Bosch eBike-dealer.
620 Fout oplaadapparaat Vervang het oplaadapparaat. Neem contact op met uw Bosch eBike-dealer.
640 Interne accufout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdans contact op met uw Bosch eBike-dealer.
655 Meervoudige accufout Schakel het eBike-systeem uit. Verwijder de accu en plaats dezeopnieuw. Start het systeem opnieuw. Als het probleem blijft be-staan, neem dan contact op met uw Bosch eBike-dealer.
656 Softwareversiefout Neem contact op met uw Bosch eBike-dealer, zodat hij eensoftware-update uitvoert.
7xx Fout bij componenten van derden Neem goed nota van de informatie in de gebruiksaanwijzing van debetreffende fabrikant van de componenten.
800 Interne ABS-fout Neem contact op met uw Bosch eBike-dealer.
810 Ongeldige signalen bij de wielsnelheids-sensor	Neem contact op met uw Bosch eBike-dealer.
820 Fout bij kabel naar de voorste wielsnel-heidssensor	Neem contact op met uw Bosch eBike-dealer.
821 ... 826 Ongeldige signalen bij de voorste wielsnel-heidssensorSensorschijf mogelijk niet aanwezig, defect of verkeerd gemonteerd; duidelijkverschillende banddiameters voorwiel enachterwiel; extreme rijsituaatie, bijv. rijdenop het achterwiel	Start het systeem opnieuw en maak ten minste 2 minuten lang eenproefrit. Het ABS-controlelampje moet uitgaan. Als het probleemblijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
830 Fout bij kabel naar de achterste wielsnel-heidssensor	Neem contact op met uw Bosch eBike-dealer.
831Ongeldige signalen bij de achterste wielsnelheidssensorSensorschijf mogelijk niet aanwezig, defect of verkeerd gemonteerd; duidelijkverschillende banddiameters voorwiel enachterwiel; extreme rijsituaatie, bijv. rijdenop het achterwiel	Start het systeem opnieuw en maak ten minste 2 minuten lang eenproefrit. Het ABS-controlelampje moet uitgaan. Als het probleemblijft bestaan, neem dan contact op met uw Bosch eBike-dealer.

Code Oorzaak Verhelpen

840 Interne ABS-fout Neem contact op met uw Bosch eBike-dealer.
850 Interne ABS-fout Neem contact op met uw Bosch eBike-dealer.
860, 861 Fout van de spanningsvoorziening Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
870, 871	Communicatiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neem
880
883 ... 885	dan contact op met uw Bosch eBike-dealer.
889 Interne ABS-fout Neem contact op met uw Bosch eBike-dealer.
890 ABS-controlelampje is defect of ont-breekt; ABS functioneert mogelijk niet.	Neem contact op met uw Bosch eBike-dealer.
Geen aanduiding	Interne fout van de boordcomputer Herstart uw eBike-systeem door dit uit en opnieuw in te schakelen.

Onderhoud en service

Onderhoud en reiniging

Alle componenten mogen niet met water onder druk gereinigd worden.

Houd het beeldscherm van uw boordcomputer schoon. Bij verontreinigingen kan zich een onjuiste helderheidsherkenning voordoen.

Gebruik voor de reiniging van uw boordcomputer een zachte, alleen met water bevochtigde doek. Gebruik geen reinigingsmiddelen.

Laat uw eBike-systeem minstens één keer per jaar technisch controleren (o.a. mechanisme, actualiteit van de systeem-software).

Bovendien kan de rijwielhandelaar voor de servicebeurt een kilometerstand en/of een periode ten grondslag leggen. In dit geval zal de boordcomputer telkens na het inschakelen laten zien wanneer het tijd is voor de volgende servicebeurt.

Neem voor service of reparaties aan de eBike contact op met een erkende rijwielhandel.

▶ Laat alle reparaties uitsluitend door een geautoriseerde rijwielhandelaar uitvoeren.

Klantenservice en gebruiksadvies

Neem bij alle vragen over het eBike-systeem en zijn componenten contact op met een erkende rijwielhandel.

Contactgegevens van erkende rijwielhandels vindt u op de internetpagina www.bosch-ebike.com.

Afvalverwijdering

Aandrijfeenheid, boordcomputer incl. bedie- ningseenheid, accu, snelheidssensor, accesso- res en verpakkingen moeten op een milieu- vriendelijke manier gerecycled worden.

Zorg er eigenhandig voor dat persoonlijke gegevens uit het apparaat werden gewist.

Gooi eBikes en hun componenten niet bij het huisvuil!

Volgens de Europese richtlijn 2012/19/EU moeten niet meer bruikbare elektrische apparaten en volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruikte accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Geef niet meer te gebruiken Bosch eBike-componenten gratis af bij een erkende rijwielhandel of bij een milieupark.

Wijzigingen voorbehouden.

nl Oorspronkelijke gebruiksaanwijzing

Veiligheidsaanwijzingen

Lees alle veiligheidsaanwijzingen en instructies. Het niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken, brand en/of zware verwondingen veroorzaken.

Bewaar alle veiligheidsaanwijzingen en instructies voor de toekomst.

Het in deze gebruiksaanwijzing gebruikte begrip accu heeft betrekking op alle originele Bosch eBike-accu's.

Lees de veiligheidsaanwijzingen en instructies in alle gebruiksaanwijzingen van het eBike-systeem evenals in de gebruiksaanwijzing van uw eBike, en neem deze in acht.
Laat u niet door de aanduiding van de boordcomputer afleiden. Wanneer u zich niet uitsluitend op het verkeer concentreert, loopt u het risico om betrokken te raken bij een ongeval. Wanneer u, naast het wisselen van de ondersteuningsniveaus, gegevens in uw boordcomputer wilt invoeren, stop dan en voer de betreffende gegevens in.
Stel de displayhelderheid zodanig in dat u belangrijke informatie zoals snelheid of waarschuwingssymbolen goed kunt zien. Een verkeerd ingestelde displayhelderheid kan tot gevaarlijke situaties leiden.
Laat u vóór aanvang van een trainingsprogramma door een arts adviseren, welke belastingen u kunt verdragen. Alleen zo vermijdt u een voor u mogelijke overbelasting.
Bij het gebruik van een hartfrequentiesensor kan de weergegeven hartfrequentie door elektromagnetische storingen vervalst worden. De weergegeven hartfrequenties dienen slechts als referentie. Voor gevolgen door verkeerd weergegeven hartfrequenties kunnen we niet aansprakelijk gesteld worden.
▶ De Nyon is geen medisch-technisch product. De weergegeven waarden op het Fitness-scherm kunnen van de werkelijke waarden afwijken.
▶ Open de boordcomputer niet. De boordcomputer kan door het openen vernietigd worden en de aanspraak op garantie vervalt.
- Gebruik de boordcomputer niet als greep. Wanneer u de eBike aan de boordcomputer optilt, kunt u de boordcomputer onherstelbare schade toebrengen.
De functie duwhulp mag uitsluitend bij het duwen van de eBike gebruikt worden. Hebben de wielen van de eBike bij het gebruik van de duwhulp geen contact met de bodem, dan bestaat verwondingsgevaar.
Wanneer de duwhulp is ingeschakeld, draaien mogelijk de pedalen mee. Let er bij geactiveerde duwhulp op dat u met uw benen ver genoeg van de draaiende pedalen blijft. Er bestaat verwondingsgevaar.
Zorg er bij het gebruik van de loopondersteuning voor dat u de eBike op elk moment onder controle en veilig vast kunt houden. De loopondersteuning kan onder bepaalde omstandigheden niet meer werken (bijv. obstakel

bij het pedaal of per ongeluk de vinger van de toets van de bedieningseenheid laten glijden). De eBike kan plotseling achteruit naar u toe bewegen of gaan kantelen. Dit vormt vooral bij extra belading een risico voor de gebruiker. Breng de eBike met de loopondersteuning niet in situaties waarin u de eBike met eigen kracht niet meer kunt houden!

▶ Voorzichtig! Bij het gebruik van de boordcomputer met Bluetooth® en/of WiFi kunnen zich storingen bij andere apparaten en installaties, vliegtuigen en medische apparaten (bijv. pacemakers, hoorapparaten) voordoen. Even eens kan schade aan mens en dier in de directe omgeving niet volledig uitgesloten worden. Gebruik de boordcomputer met Bluetooth® niet in de buurt van medische apparaten, tankstations, chemische installaties, gebieden waar ontploffingsgevaar heerst, en in explosiegebieden. Gebruik de boordcomputer met Bluetooth® niet in vliegtuigen. Vermijd het gebruik gedurende een langere periode in de directe omgeving van het lichaam.

Het Bluetooth®-woordmerk evenals de beeldtekens (logo's) zijn gedeponeerde handelsmerken en eigendom van Bluetooth SIG, Inc. Elk gebruik van dit woordmerk/deze beeldtekens door Bosch eBike Systems gebeurt onder licentie.

Veiligheidsaanwijzingen in samenhang met de navigatie

▶ Plan tijdens het fietsen geen routes. Stop en voer alleen stilstaand een nieuwe bestemming in. Wanneer u zich niet uitsluitend op het verkeer concentreert, loopt u het risico om betrokken te raken bij een ongeval.
Breek uw route af, wanneer de navigatie u een weg voorstelt die met het oog op uw fietscapaciteiten gewaagd, riskant of gevaarlijk is. Laat uw navigatieapparaat een alternatieve route voorstellen.
▶ Negeer geen verkeersborden, ook wanneer de navigatie zegt dat u een bepaalde weg moet nemen. Het navigatiesysteem kan geen rekening houden met wegwerkzaamheden of tijdelijke omleidingen.
- Gebruik de navigatie niet in kritieke of onduidelijke situaties (wegversperringen, omleidingen enz.). Zorg ervoor dat u altijd extra kaarten en communicatiemiddelen bij zich heeft.

Privacyverklaring

Als de boordcomputer bij een servicebeurt naar de Bosch Service opgestuurd wordt, kunnen evt. de op de boordcomputer opgeslagen gegevens naar Bosch overgebracht worden.

Beschrijving van product en werking

Beoogd gebruik

De boordcomputer Nyon (BUI350) is bestemd voor de besturing van een Bosch eBike-systeem en voor de aanduiding van rijgegevens.

Naast de hier weergegeven functies kan het zijn dat op elk moment softwarewijzigingen voor het verhelpen van fouten en voor functiewijzigingen geïmplementeerd worden.

Meer informatie hierover vindt u op www.Bosch-eBike.com. Instructies voor het gebruik van de app en het portal staan in de online-gebruiksaanwijzing op www.Bosch-eBike.com. Voor een navigatie zonder fiets (voor wandelaars of autobestuurders) is de Nyon (BUI350) niet geschikt.

Afgebeelde componenten

De nummering van de afgebeelde componenten heeft betrekking op de weergaven op de pagina's met afbeeldingen aan het begin van de gebruiksaanwijzing.

Alle weergaven van fietsonderdelen, behalve aandrijfeenheid, boordcomputer incl. bedieningseenheid, snelheidssensor en de bijbehorende houders, zijn schematisch en kunnen bij uw eBike afwijken.

(1) Toets fietsverlichting
(2) Beschermkapje van USB-bus
(3) Aan/uit-toets boordcomputer
(4) Houder boordcomputer ^a)
(5) Boordcomputer
(6) Display (aanraakgevoelig)
(7) Helderheidssensor
(8) USB-bus
(9) Ontgrendelingsmechanisme

(10) Toets naar voren bladeren

(11) Keuzetoets

(12) Toets ondersteuning verlagen

(13) Houder bedieningseenheid

(14) Toets naar achter bladeren

(15) Toets ondersteuning verhogen

(16) Bedieningseenheid

(17) Toets vertrekhulp/duwhulp WALK

(18) Blokkeerschroef boordcomputer

(19) Contacten naar aandrijfeenheid

(20) Contacten naar bedieningseenheid

a) Bij de bevestiging op het stuur zijn klantspecifieke oplossingen ook zonder de stuurklemmen mogelijk.

Technische gegevens

Boordcomputer Nyon
Productnummer BUI350
Intern geheugen totaal GB 8
Laadstroom op USB-aansluiting max. ^A)	mA 1500
Laadspanning USB-aansluiting max.	V	5
USB-laadkabel 1 270 016 360
Gebruikstemperatuur °C -5 ... +40
Opslagtemperatuur °C +10 ... +40
Laadtemperatuur °C 0 ... +40
Lithium-Ion-accu intern V	mAh	3,71000
Beschermklasse IP x5
Ondersteunde WiFi-standaarden 802.11b/g/n(2,4 GHz)
Gewicht, ca.	kg	0,2
WiFi
– Frequentie	MHz	2400–2480
– Zendvermogen	mW	< 100
Bluetooth ^
– Frequentie	MHz	2400–2480
– Zendvermogen	mW	< 10

A) Laadstroom om de Nyon op te laden. Externe verbruikers kunnen niet worden opgeladen.

Verklaring van overeenstemming

Hierbij verklaart Robert Bosch GmbH, Bosch eBike Systems dat de radioapparatuur Nyon voldoet aan de richtlijn 2014/53/EU. De volledige tekst van de EU-verklaring van overeenstemming is beschikbaar op het volgende internet-adres: https://www.ebike-connect.com/conformity.

De boordcomputer beschikt over aparte interne antennes voor Bluetooth®, wifi en GPS met een vermogensafgifte. De antennes zijn voor de gebruiker niet toegankelijk. Elke verandering door de gebruiker is in strijd met de wettelijke goedkeuring voor dit product.

Montage

▶ Deactiveer de boordcomputer en trek de boordcomputer eraf, wanneer u de houder monteert of aan de houder werkt. Op deze manier vermijdt u storingen/defecten.
▶ Deactiveer de boordcomputer en trek de boordcomputer eraf, wanneer u de borgschroef monteert of demonteert. Op deze manier vermijdt u storingen/defec- ten.

Boordcomputer plaatsen en verwijderen (zie afbeeldingen A-B)

Voor het plaatsen van de boordcomputer (5) zet u deze eerst met het onderste deel tegen de houder (4) en drukt hem vervolgens naar voren tot de boordcomputer voelbaar vastklikt. Verzeker u ervan dat de boordcomputer stevig is vastgeklikt.

Voor het verwijderen van de boordcomputer (5) drukt u op het ontgrendelingsmechanisme (9) en pakt de boordcomputer naar boven toe weg.

▶ Als u de eBike parkeert, verwijdert u de boordcomputer.

Het is mogelijk om het ontgrendelingsmechanisme door een schroef te blokkeren. Demonteer hiervoor de houder (4) van het stuur. Plaats de boordcomputer in de houder. Schroef de meegeleverde blokkeerschroef (18) (schroefdraad M3, 5 mm lang) van onderaf in de daarvoor bestemde schroefdraad van de houder. Monteer de houder opnieuw op het stuur.

Aanwijzing: De blokkeerschroef is geen diefstalbeveiliging.

Gebruik

Ingebruikname van het eBike-systeem

Voorwaarden

Het eBike-systeem kan alleen geactiveerd worden, wanneer aan de volgende voorwaarden is voldaan:

• Een voldoende geladen eBike-accu is geplaatst (zie gebruiksaanwijzing van de accu).
• De boordcomputer is juist in de houder geplaatst.
• De boordcomputeraccu moet voldoende geladen zijn.

eBike-systeem in-/uitschakelen

Voor het inschakelen van het eBike-systeem heeft u de volgende mogelijkheden:

• Druk bij geplaatste boordcomputer en geplaatste eBikeaccu één keer kort op de aan/uit-toets (3) van de boordcomputer.
• Druk bij geplaatste boordcomputer op de aan/uit-toets van de eBike-accu (er zijn van de fietsfabrikant afhankelijke oplossingen mogelijk waarbij de aan/uit-toets van de accu niet toegankelijk is; zie gebruiksaanwijzing van de rijwielfabrikant).

De aandrijving wordt geactiveerd, zodra u op de pedalen trapt (behalve in de functie loopondersteuning of op ondersteuningsniveau OFF). Het motorvermogen richt zich naar het ingestelde ondersteuningsniveau.

Zodra u in de normale modus stopt met op de pedalen te trappen of zodra u een snelheid van 25/45 km/h heeft bereikt, wordt de ondersteuning door de eBike-aandrijving uitgeschakeld. De aandrijving wordt automatisch weer geactiveerd, zodra u op de pedalen trapt en de snelheid onder 25/45 km/h ligt.

Voor het uitschakelen van het eBike-systeem heeft u de volgende mogelijkheden:

• Druk gedurende minstens 3 seconden op de aan/uit-toets (3) van de boordcomputer.
• Schakel de eBike-accu met de aan/uit-toets ervan uit (er zijn van de fietsfabrikant afhankelijke oplossingen mogelijk waarbij de aan/uit-toets van de accu niet toegankelijk is; zie gebruiksaanwijzing van de fietsfabrikant).

Aanwijzing: Nyon (BUI350) wordt hierbij in een standbymodus gezet.

- Verwijder de boordcomputer uit de houder.

Wordt ongeveer 10 minuten lang geen vermogen van de eBike-aandrijving gevraagd (bijv. omdat de eBike stilstaat) en niet op een toets van boordcomputer of bedieningseenheid van de eBike gedrukt, dan schakelt het eBike-systeem automatisch uit.

Nyon (BUI350) gaat daarbij naar de stand-bymodus.

Stand-bymodus

U kunt uw boordcomputer in een stand-bymodus zetten die een versnelde start van boordcomputer en systeem mogelijk maakt.

U kunt de stand-bymodus met de volgende maatregelen bereiken:

• Druk hiervoor minimaal 1 seconde lang, maar niet langer dan 3 seconden, op de aan/uit-toets (3) van de boord-computer.
• Wacht 10 minuten tot het systeem uitschakelt.

- Schakel de accu met de aan/uit-toets van de accu uit.

De stand-bymodus wordt beeindigd, wanneer u 1 seconde op de aan/uit-toets (3) van de boordcomputer drukt.

De stand-bymodus wordt beëindigd en de boordcomputer wordt automatisch uitgeschakeld, wanneer de laadtoestand van de boordcomputer-accu minder dan 75 % is. Uiterlijk om middernacht (0 uur) wordt de boordcomputer in elk geval uitgeschakeld.

Mocht Nyon (BUI350) niet meer ingeschakeld kunnen worden of niet correct functioneren, druk dan lang (ca. 15 s) op de aan/uit-toets. Op deze manier zou het verkeerde gedrag verholpen kunnen worden.

Energievoorziening van de boordcomputer

Zit de boordcomputer in de houder (4), is een voldoende geladen eBike-accu in de eBike geplaatst en is het eBike-systeem ingeschakeld, dan wordt de boordcomputeraccu door de eBike-accu van energie voorzien en geladen.

Wordt de boordcomputer uit de houder (4) genomen, dan vindt de energievoorziening via de boordcomputeraccu plaats. De laadtoestand van de boordcomputeraccu verschijnt in de linker bovenhoek in de statusbalk.

Is de boordcomputeraccu zwak, dan verschijnt op het display een waarschuwingsmelding.

Voor het opladen van de boordcomputeraccu plaatst u de boordcomputer weer in de houder (4). Denk eraan dat, wanneer u de eBike-accu niet aan het opladen bent, het eBike systeem na 10 minuten zonder bediening automatisch uitschakelt. In dit geval wordt ook het opladen van de boordcomputeraccu beeindigd.

U kunt de boordcomputer ook via de USB-aansluiting (8) opladen. Open hiervoor het afdekkapje (2). Verbind de USB-bus van de boordcomputer via een micro-USB-kabel met een gangbaar USB-oplaadapparaat (niet standaard bij de levering inbegrepen) of de USB-aansluiting van een computer (max. 5 V laadspanning; max. 1500 mA laadstroom).

Zonder opnieuw opladen van de boordcomputeraccu blijven datum en tijd gedurende ca. 6 maanden behouden.

Aanwijzing: Om een maximale levensduur van de boordcomputeraccu te bereiken, moet de boordcomputeraccu om de drie maanden een uur lang bijgeladen worden.

Na gebruik moet de USB-aansluiting weer zorgvuldig worden afgesloten met het beschermkapje (2).

▶ Een USB-verbinding is geen waterdichte steekverbinding. Bij fietsen in de regen mag geen extern toestel aangesloten zijn en de USB-aansluiting moet met het beschermkapje (2) helemaal afgesloten zijn.

Het opladen van externe toestellen via de USB-aansluiting is niet mogelijk.

Accu-oplaadaanduiding

De accu-oplaadaanduiding van de eBike-accu g (zie „“, Pagina Nederlands – 8) kan in de statusbalk afgelezen worden. De laadtoestand van de eBike-accu kan eveneens bij de leds op de eBike-accu zelf afgelezen worden.

Kleur van de aanduiding Verklaring

Groen De eBike-accu is meer dan30 % geladen.

Oranje De eBike-accu is tussen 15 %en 30 % geladen.

Rood De eBike-accu is tussen 0 %en 15 % geladen.

Rood + ! De capaciteit voor de ondersteuning van de aandrijvingis opgebruikt en de ondersteuning wordt uitgeschakeld. De resterende capaciteit wordt voor de fietsverlichting en de boordcomputer ter beschikking gesteld.

Als de eBike-accu op de fiets opgeladen wordt, dan verschijnt een dienovereenkomstige melding.

Als de boordcomputer uit de houder (4) verwijderd wordt, dan blijft de laatst aangegeven laadtoestand van de eBike-accu opgeslagen.

Ingebruikname van de boordcomputer

▶ Verwijder vóór de eerste ingebruikname de display-beschermfolie om de volledige functionaliteit van de boordcomputer te garanderen. Wanneer de beschermfolie op het display blijft zitten, kan dit leiden tot belemmeringen van de functionaliteit/prestaties van de boordcomputer.

▶ De volledige functionaliteit van de boordcomputer kan bij gebruik van display-beschermfolies niet gega-randeerd worden.

De Nyon wordt met een gedeeltelijk geladen accu geleverd. Vóór het eerste gebruik moet de Nyon-accu via de USB-aansluiting of via het eBike-systeem volledig geladen worden.

Wanneer u de boordcomputer inschakelt, kunt u al na korte tijd (ongeveer 4 seconden) wegrijden. In de tijd daarna laadt de boordcomputer op de achtergrond het complete besturingssysteem na.

Aanwijzing: Wanneer u de boordcomputer voor de eerste keer inschakelt, heeft de boordcomputer langer nodig om gereed te zijn voor wegrijden.

Wanneer de boordcomputer met een WiFi-netwerk verbonden is, wordt de gebruiker eventueel geïnformeerd over de beschikbaarheid van een nieuwe update. Download de update en installeer de actuele versie.

Aanmaken van een gebruiker-ID

Om alle functies van de boordcomputer te kunnen gebruiken, moet u zich online registreren.

Via een gebruiker-ID kunt u onder andere uw rijgegevens bekijken, offline routes plannen en deze routes naar de boordcomputer overbrengen.

U kunt een gebruiker-ID via uw smartphone-app Bosch eBike Connect of direct op www.ebike-connect.com aanmaken. Voer de voor de registratie noodzakelijke gegevens in. De smartphone-app Bosch eBike Connect kunt u gratis downloaden via de App Store (voor Apple iPhones) of via de Google Play Store (voor Android-toestellen).

Verbinding van de boordcomputer met het portal

Een verbinding van de boordcomputer met het portal brengt u via een WiFi-verbinding tot stand.

Aanwijzing: De boordcomputer ondersteunt het gebruik van de routerkanalen 12 en 13 niet. Wanneer uw router bijvoorbeeld vast op kanaal 12 of 13 is ingesteld, dan verschijnen deze kanalen niet in de lijst met beschikbare netwerken op de boordcomputer. Pas eventueel de instellingen van de router dienovereenkomstig aan om de boordcomputer met uw netwerk te kunnen verbinden.

Ga daarbij als volgt te werk:

• Druk op op het .
• Kies .
• Kies een netwerk.
• Voer uw gebruikersnaam en wachtwoord in.

Na een succesvolle verbinding worden alle gegevens die u in het portaal in uw profiel hebt vrijgegeven, met de boordcomputer gesynchroniseerd.

Verbinding van de boordcomputer met de app Bosch eBike Connect

Een verbinding met de smartphone wordt als volgt tot stand gebracht:

• Start de app.
• Kies het tabblad .
• Kies .
• Voeg Nyon (BUI350) toe.

Nu verschijnt in de app een dienovereenkomstige aanwijzing dat op de boordcomputer de toets Fietsverlichting (1) 5 s lang ingedrukt moet worden.

Druk 5 s op de toets (1). De boordcomputer activeert de Bluetooth® Low Energy-verbinding automatisch en gaat naar de pairing-modus.

Volg de instructies op het beeldscherm. Als de pairing-procedure is afgesloten, worden de gebruikersgegevens gesynchroniseerd.

Aanwijzing: De Bluetooth®-verbinding hoeft niet met de hand geactiveerd te worden.

Ondersteuningsniveau instellen

U kunt op de bedieningseenheid (16) instellen hoe sterk de eBike-aandrijving u bij het trappen ondersteunt. Het ondersteuningsniveau kan altijd, ook tijdens het fietsen, gewijzigd worden.

Aanwijzing: Bij afzonderlijke uitvoeringen is het mogelijk dat het ondersteuningsniveau vooraf ingesteld is en niet gewijzigd kan worden. Het is ook mogelijk dat er kan worden gekozen uit minder ondersteuningsniveaus dan hier vermeld.

De volgende ondersteuningsniveaus staan maximaal ter beschikking:

• OFF: de motorondersteuning wordt uitgeschakeld, de eBike kan als een normale fiets alleen door te trappen voortbewogen worden. De loopondersteuning kan in dit ondersteuningsniveau niet geactiveerd worden.
• ECO: effectieve ondersteuning met maximale efficiëntie, voor maximaal bereik
• TOUR/TOUR+:

TOUR: gelijkmatige ondersteuning, voor tochten met een groot bereik

TOUR+: dynamische ondersteuning voor natuurlijk en sportief fietsen (alleen in combinatie met eMTB)

- SPORT/eMTB:

SPORT: krachtige ondersteuning, voor sportief fietsen op bergachtige trajecten en voor stadsverkeer

eMTB: optimale ondersteuning op elk terrein, sportief vertrekken, verbeterde dynamiek, maximale prestaties (eMTB is alleen in combinatie met de aandrijfeenheden BDU250P CX, BDU365, BDU450 CX en BDU480 CX beschikbaar. Er is eventueel een software-update noodzakelijk.)

- TURBO: maximale ondersteuning bij flink doortrappen, voor sportief fietsen

Voor het verhogen van het ondersteuningsniveau drukt u zo vaak op de toets + (15) op de bedieningseenheid tot het gewenste ondersteuningsniveau in de aanduiding verschijnt. Voor het verlagen drukt u op de toets - (12).

Het gevraagde motorvermogen verschijnt in de aanduiding j. Het maximale motorvermogen hangt van het gekozen ondersteuningsniveau af.

Als de boordcomputer uit de houder (4) verwijderd wordt, blijft het laatst weergegeven ondersteuningsniveau opgeslagen, de aanduiding j van het motorvermogen blijft leeg.

Duwhulp in-/uitschakelen

De loopondersteuning kan het duwen van de eBike gemakkelijker maken. De snelheid in deze functie is afhankelijk van de ingeschakelde versnelling en kan maximaal 6 km/h bereiken.

▶ De functie duwhulp mag uitsluitend bij het duwen van de eBike gebruikt worden. Hebben de wielen van de eBike bij het gebruik van de duwhulp geen contact met de bodem, dan bestaat verwondingsgevaar.

Voor het activeren van de loopondersteuning drukt u kort op de toets WALK op uw boordcomputer. Na de activering drukt u binnen 10 s op de toets + en houdt u deze ingedrukt. De aandrijving van de eBike wordt ingeschakeld.

Aanwijzing: De duwhulp kan in het ondersteuningsniveau OFF niet geactiveerd worden.

De duwhulp wordt uitgeschakeld, zodra zich een van de volgende situaties voordoet:

- u laat de toets + los,

- de wielen van de eBike worden geblokkeerd (bijv. door het remmen of het raken van een obstakel), - de snelheid komt boven 6 km/h.

De werkwijze van de duwhulp valt onder specifieke nationale voorschriften en kan daarom afwijken van de bovengenoemde beschrijving of gedeactiveerd zijn.

Fietsverlichting in-/uitschakelen

In de uitvoering waarbij het rijlicht door het eBike-systeem gevoed wordt, kunnen via de boordcomputer met de toets fietsverlichting (1) tegelijk voorlicht en achterlicht in- en uitgeschakeld worden.

Controleer telkens voordat u gaat fietsen of uw fietsverlichting correct werkt.

Bij ingeschakeld licht gaat de aanduiding Rijlicht f in de statusbalk op het display branden.

Het in- en uitschakelen van de fietsverlichting heeft geen invloed op de achtergrondverlichting van het display.

Lock (premiumfunctie)

De Lock-functie kan in de van de eBike-Connect-app gekocht worden. Na het inschakelen van de Lock-functie is door het verwijderen van de boordcomputer de ondersteuning van de eBike-aandrijfjeenheid gedeactiveerd. Een activering is dan alleen met de bij de eBike horende boordcomputer mogelijk.

Gedetailleerde instructies hiervoor vindt u in de online-gebruiksaanwijzing op www.Bosch-eBike.com

Activiteiten volgen

Om activiteiten te registreren, is een registratie of aanmelding in het eBike-Connect-portal of de eBike-Connect-app nodig.

Voor de registratie van activiteiten moet u het opslaan van locatiegegevens in het portal of in de app accepteren. Alleen dan worden uw activiteiten in het portal en in de app weergegeven. Een registratie van de positie vindt alleen plaats, als u als gebruiker op de boordcomputer bent aangemeld.

De activiteiten worden na een synchronisatie al tijdens de rit in de app en in het portal weergegeven.

eShift (optioneel)

Onder eShift verstaat men de integratie van elektronische schakelsystemen in het eBike-systeem. De eShift-componenten zijn door de fabrikant elektrisch met de aandrijfeenheid verbonden. De bediening van de elektronische schakelsystemen is beschreven in een eigen gebruiksaanwijzing.

ABS - antiblokkeersysteem (optie)

Als de fiets is uitgerust met een Bosch eBike-ABS dat niet over een extern controlelampje beschikt, dan wordt het controlelampje bij de systeemstart en bij een fout op het display van de Nyon (BUI350) weergegeven. Details over ABS en de werkwijze vindt u in de ABS-gebruiksaanwijzing.

Software-updates

Als de Nyon (BUI350) via WiFi verbonden is, dan wordt automatisch gecontroleerd of er een actuelere software beschikbaar is. Als een software-update beschikbaar is, dan wordt de gebruiker via een aanwijzing geïnformeerd. Als alternatief kan de gebruiker onder handmatig naar updates zoeken.

Aanwijzingen voor het fietsen met het eBikesysteem

Zorgvuldige omgang met de eBike

Neem de gebruiks- en opslagtemperaturen van de eBike-componenten in acht. Bescherm aandrijfeenheid, boordcomputer en accu tegen extreme temperaturen (bijv. door intensieve zonnestraling zonder gelijktijdige ventilatie). De componenten (vooral de accu) kunnen door extreme temperaturen beschadigd worden.

Houd het beeldscherm van uw Nyon schoon. Bij verontreinigingen kan zich een onjuiste helderheidsherkenning voordoen. In de navigatiemodus kan de dag-/nachtomschakeling vervalst zijn.

Door een abrupte verandering van de omgevingsomstandigheden kan het gebeuren dat het glas van binnen beslaat. Na korte tijd vindt een temperatuurcompensatie plaats en de aanslag verdwijnt weer.

Het bedieningssysteem Nyon

Het bedieningssysteem Nyon bestaat uit drie componenten:

1. De boordcomputer Nyon met bedieningseenheid

2. De smartphone-app Bosch eBike Connect

3. Het onlineportal www.ebike-connect.com

Veel instellingen en functies kunnen op alle componenten beheerd of gebruikt worden. Sommige instellingen en functies kunnen alleen via bepaalde componenten bereikt of bediend worden. De synchronisatie van de gegevens gebeurt bij bestaande Bluetooth®-/internetverbinding automatisch. Een overzicht van de mogelijke functies geeft de volgende tabel.

Functies van het onlineportal					3
Functies van de smartphone-app				2
Functies van de boordcomputer				1
Aanmelding √	√	√
Registratie √	√
Wijziging van de instellingen √	√	√
Registratie van de rijgegevens √
Realtime aanduiding van de rijgegevens √
Voorbereiding/analyse van rijgegevens √	√
Opmaak van gebruikersgedefinieerde aanduidingen	√
Aanduiding van de actuele locatie √	A)	√A)	√
Navigatie √
Routeplanning √	√	√
Aanduiding van het resterende bereik (cirkel rond actuele locatie)	√
Trainingseffect in real time √
Rittenoverzicht √	√
Aankoop van premiumfuncties √

A) GPS nodig

Premiumfuncties

De standaardfuncties van het bedieningssysteem Nyon (BUI350) kunnen door aankoop van premiumfuncties via de App Store voor Apple iPhones of Google Play Store voor Android-toestellen uitgebreid worden.

Naast de gratis app Bosch eBike Connect staan premium-functies ter beschikking waarvoor betaald moet worden. Een gedetailleerde lijst met de ter beschikking staande aanvullende apps vindt u in de online-gebruiksaanwijzing op www.Bosch-eBike.com.

Aanduidingen en instellingen van de boordcomputer

Aanwijzing: Alle weergaven en teksten van de gebruikersinterface op de volgende pagina's komen overeen met de vrijgavestand van de software. Na een software-update kan het zijn dat de weergaven en/of teksten van de gebruikersinterface iets veranderen.

De Nyon beschikt over een aanraakgevoelig beeldscherm. Door naar rechts of links te vegen kan tussen de afzonderlijke schermen heen en weer gebladerd worden. Door te drukken kunnen op het Statusscherm functies of submenu's opgevraagd worden.

De Nyon beschikt over standaardschermen en voorgedefinieerde schermen. De gebruiker kan echter ook eigen schermen maken. De volgorde en het aantal schermen kunnen door de gebruiker geregeld worden. Voor de schermen kunnen max. 25 tegels gebruikt worden. De schermen worden in deze gebruiksaanwijzing beschreven volgens de basisconfiguratie bij levering van de boordcomputer.

De standaardschermen zijn:

Bij de voorgedefinieerde schermen horen:

Met de toetsen < (14) en > (10) kunnen de diverse schermen met de informatie van de rijwaarden ook tijdens het rijden bereikt worden. Zo kunnen beide handen tijdens het rijden aan het stuur blijven.

Met de toetsen + (15) en - (12) kunt u het ondersteuningsniveau verhogen of verlagen.

De die via het bereikbaar zijn, kunnen tijdens de rit niet aangepast worden.

s1 Knop
s2 Datum
s3

Hier kan van een lichte naar een donkere achtergrond omgeschakeld worden.

s4 Knop

Hier kan uit de volgende helderheidsstanden gekozen worden: 25 % | 50 % | 75 % | 100 % | Auto.

s5 Acculading smartphone
s6

Hier worden de laatste gebeurtenissen weergegeven (bijv. kaartdownload).

s7 Tijdstip van laatste synchronisatie
s8 Knop Synchronisatie

s9 Knop

Via deze knop kunnen schermvolgorde en inhoud aangepast worden.

s10 Knop

Aantippen: activeren/deactiveren

Ingedrukt houden snelle toegang tot Bluetooth®-menu

s11 Knop

Aantippen: activeren/deactiveren

Ingedrukt houden snelle toegang tot WiFi-menu

s12

Hier kan de gebruiker met zijn wachtwoord een ver- binding tot stand brengen.

Toegang tot het instellingsmenu krijgt u via het status-scherm. De kunnen tijdens het rijden niet bereikt en aangepast worden.

Tip de knop aan en kies de/het gewenste instelling/submenu. Door op de Terug-pijl in de kopregel te drukken komt u in het vorige menu. Door op het x-symbool

(in de kopregel rechts) te drukken sluit u het instellingsmenu.

In het eerste instellingsniveau vindt u de volgende hogere ge- deeltes:

-

Via kunnen de kaartweergave (2D/3D) gekozen, de gedownloade kaarten en kaartupdates gecontroleerd en aanbevolen kaarten gedownload worden.

- – instellingen rondom uw eBike:

U kunt de tellers, zoals dagteller en gemiddelde waarden, automatisch of handmatig op „0“ laten zetten en het bereik terugzetten. U kunt de door de fabrikant vooringestelde waarde van de wielomtrek met ±5 % veranderen. Wanneer uw eBike met eShift is uitgerust, kunt u hier ook uw eShift-systeem configureren. De rijwielhandelaar kan voor de servicebeurt een kilometerstand en/of een periode ten grondslag leggen. Op de Bike-componentenpagina krijgt u voor de betreffende component serienummer, hardwareversie, softwareversie en andere voor de component relevante specificaties te zien.

-

Via dit menupunt kunnen scherm en tegelinhoud aan de persoonlijke behoeften aangepast worden.

-

Hier kunnen de Bluetooth®- en WiFi-verbindingen ingesteld worden. Om de aanduiding van de hartfrequentie te kunnen gebruiken, moet u ofwel het uit de voorgedefinieerde schermen of een hartfrequentietegel aan uw standaardscherm toevoegen. Wanneer u verbonden bent, wordt het hartsymbool in de tegel blauw.

Aanbevolen hartslagmeters zijn:

• Polar H7
• Polar H10 Heart Rate Sensor
• Runtastic Heart Rate Combo Monitor
  ■ Wahoo TICKR Heart Rate Monitor
• BerryKing Heartbeat borstband
• BerryKing Sportbeat armband

Een compatibiliteit met andere toestellen kan mogelijk zijn.

-

Hier kunnen de gegevens van de actieve gebruiker bekeken worden.

-

U kunt snelheid en afstand in kilometer of mijl, de tijd in het 12-uurs- of in het 24-uurs-formaat laten weergeven, de tijd, datum en tijdzone selecteren en de taal van uw voorkeur instellen. U kunt de Nyon terugzetten naar de fabrieksinstellingen, een software-update starten (indien beschikbaar) en kiezen uit een zwart of wit design.

-

Aanwijzingen m.b.t. FAQ (veelgestelde vragen), certificeringen, contactinformatie, informatie over licenties. Een gedetailleerdere beschrijving van de afzonderlijke parameters vindt u in de online-gebruiksaanwijzing op www.Bosch-eBike.com.

a Snelheid
b Snelheidseenheid
c Tijd ^a)

De actuele tijd wordt overeenkomstig de gekozen tijdzone aangegeven. De instelling gebeurt via GPS automatisch.

d Ondersteuningsniveau

Afhankelijk van het ondersteuningsniveau wordt het beeldscherm in kleur afgestemd.

e Verbinding met hartfrequentiesensor

Is ook een plaatshouder voor andere gebeurtenissen. De aanduiding vindt plaats, wanneer de gebeurtenis zich voordoet (bijv. verbinding met smartphone).

f Rijlicht

Het symbool verschijnt, wanneer het rijlicht ingeschakeld is.

g Accu-oplaadaanduiding van de eBike-accu

h Bereikinformatie ^b)c

i Gereden afstand

j Motorvermogen

k Eigen trapvermogen

z Fitnessmotivator

a) Bij eBikes met ABS wordt de tijd bij de systeemstart of wanneer er sprake is van een fout bij het ABS, door de tekst ((ABS)) vervangen.
b) Bij actieve navigatie worden aan het einde van de verdeelschaal een bestemmingsvlag en de resterende afstand tot de bestemming weergegeven. Bij voldoende capaciteit van de eBike-accu wordt het rechterdeel van de verdeelschaal groen weergegeven. Als het rechterdeel van de verdeelschaal oranje of rood weergegeven wordt, dan is het bij het momenteel ingestelde ondersteuningsniveau onzeker of niet mogelijk om uw bestemming met motorondersteuning te bereiken. Door het kiezen van een geringer ondersteuningsniveau kan eventueel de resterende accucapaciteit tot de gewenste bestemming voldoende zijn.
c) Bij niet actieve navigatie worden links de gereden kilometers en rechts het bereik weergegeven.

De aanduidingen a ... g vormen de statusbalk en verschijnen op elk scherm.

Als de boordcomputer uit de houder genomen wordt, verandert de statusbalk:

Acculading boordcomputeraccu Bij aanwezige Bluetooth®- en/of WiFi-koppeling verschijnen in het midden de betreffende pictogrammen.
g Accu-oplaadaanduiding van de eBike-accu Laatste laadtoestand van de eBike-accu

i

Aanduiding van de afgelegde afstand

m

Aanduiding van de duur van de rit

n

Aanduiding van de gemiddelde snelheid

o

Aanduiding van de hoogte boven de zeespiegel

De navigatie vindt plaats via kaartmateriaal dat op Open Street Map (OSM) is gebaseerd.

Wanneer u de Nyon inschakelt, begint de Nyon met het zoeken naar satellieten om GPS-signalen te kunnen ontvangen. Zodra voldoende satellieten zijn gevonden, verandert de kleur van de locatie-punt van grijs naar blauw. Bij ongunstige weersomstandigheden of locaties kan het zoeken naar satellieten een beetje langer duren. Mochten er na langere tijd geen satellieten gevonden worden, start dan de Nyon opnieuw.

De eerste keer zoeken naar satellieten kan enkele minuten duren.

Om de beste positienauwkeurigheid te bereiken, moet de eerste keer in de buitenlucht naar satellieten gezocht worden. Het is ideaal om enkele minuten stilstaand te wachten, ook wanneer de positie al gevonden werd.

Zodra de Nyon uw locatie vastgesteld heeft, verschijnt deze op de kaart. Om het kaartfragment te vergroten raakt u het touchscreen met twee vingers aan en spreidt u deze. Om het kaartfragment te verkleinen knijpt u de twee vingers bij elkaar. Om de kaart te bewegen verschuift u eenvoudig de kaart met de twee geplaatste vingers. Om een bestemming te kiezen laat u een vinger langer op de kaart rusten.

n2 Navigatiefuncties

In de navigatiefuncties n2 kunt u uw bestemming zodanig kiezen dat u deze met de huidige laadstand bereikt.

Tijdens een actieve navigatie wordt de gebruiker geïnformeerd of hij in de actuele ondersteuningsmodus en met de actuele laadtoestand van de eBike-accu zijn bestemming bereikt.

De cirkel om de eigen locatie geeft aan hoe ver u met inachtneming van het ingestelde ondersteuningsniveau en het te berijden terrein kunt komen met de actuele acculading. Bij wijziging van het ondersteuningsniveau wordt de cirkel dienovereenkomstig aangepast.

Wanneer u navigatie zoeken n1 kiest, krijgt u het volgende menu te zien:

n3 Invoerveld

Voer het adres van uw bestemming of een POI (bijv. restaurant) in. Afhankelijk van de invoer krijgt u alle mogelijke adressen in een omtrek van 100 km aangeboden.

n4 Knop

Door deze knop te kiezen wordt u naar uw thuisadres genavigeerd. ^a)

n5 Knop

Door deze knop te kiezen wordt u naar uw werkplek genavigeerd. ^a)

n6 Knop

Door deze knop te kiezen vindt u uw opgeslagen plaatsen die door de app of het portal gesynchroniseerd werden.

n7 Knop

De in het portal opgeslagen en vervolgens gesynchroniseerde routes worden weergegeven.

n8 Knop

Door deze knop te kiezen vindt u bestemmingen van algemeen belang, zoals bijv. restaurants of mogelijkheden om te winkelen.

n9 Knop

Door deze knop te kiezen kunt u de weergave van de kaarten aanpassen of uw kaarten beheren.

n10

Hier worden de laatste routes en locaties vermeld.

a) Gegevens uit de app en het portal worden overgenomen en weergegeven.

Wanneer u de bestemming ingevoerd heeft, krijgt u eerst de snelste route () te zien. Bovendien kunt u ook de mooiste () of de MTB-route () kiezen. Als alternatief kunt u zich naar huis laten navigeren (wanneer u het thuisadres in het portal opgeslagen heeft), een van de laat-

ste bestemmingen kiezen of terugvallen op opgeslagen plaatsen en routes.

Het resterende bereik van de accu wordt rekening houdend met de topografische omstandigheden berekend en weergegeven. De berekening van het topografische bereik strekt zich tot maximaal 100 km uit.

Wanneer u via het onlineportaal GPX-routes geïmporteerd of gepland heeft, worden deze via Bluetooth® of via een WiFi-verbinding naar uw Nyon overgebracht. Deze routes kunt u indien nodig starten. Wanneer u zich in de buurt van de route bevindt, kunt u zich naar het startpunt laten leiden of direct met de navigatie van de route beginnen.

Bij temperaturen onder 0 °C moet bij de hoogtemeting met grotere afwijkingen rekening gehouden worden.

Actieve navigatie

De volgende afbeelding laat bij wijze van voorbeeld een actieve navigatie met toelichting bij de weergegeven symbolen zien.

n16 Actieve navigatie beëindigen

n17 Paneel open- en dichtklappen (terug naar zoeken)

n18 Wisselen tussen 2D- en 3D-aanzicht

n19 Aanzicht centreren (alleen zichtbaar indien de kaart werd verschoven)

p

Aanduiding van het gebruik van de verschillende rijmodi

q

Aanduiding van de maximale snelheid

r

Aanduiding van de stijging

s

Aanduiding van de verhouding tussen eigen trapvermogen en motorvermogen

Eigen schermen maken

Om voorgedefinieerde schermen op te nemen of nieuwe schermen te maken, gaat u naar het Statusscherm en kiest de knop Aanpassen s9. In de voetregel krijgt u 4 pictogrammen aangeboden om een aanpassing te kunnen uitvoeren. Als optie kan de functie ook via → gestart worden.

De volgende mogelijkheden staan ter beschikking:

• Schermen verplaatsen
• Nieuwe schermen maken
• Schermen wissen
• Voorgedefinieerde schermen toevoegen

Bij het maken van een eigen scherm bestaat de mogelijkheid om de tegels , en met geïntegreerde fitnessmotivator in te voegen.

Als de wijzer van de fitnessmotivator zich aan de linkerkant bevindt, wordt de achtergrond oranje. Het eigen trapvermogen ligt onder de gemiddelde waarde.

Als de wijzer van de fitnessmotivator zich aan de rechterkant of in het midden bevindt, wordt de achtergrond groen. Dat betekent dat het eigen trapvermogen boven de gemiddelde waarde ligt of hieraan gelijk is.

(voorgedefinieerd scherm)

t

Aanduiding van het eigen trapvermogen

u

Aanduiding van de trapfrequentie

r

Aanduiding van de hartfrequentie

v

Aanduiding van de verbruikte calorieën

(voorgedefinieerd scherm)

r

Aanduiding van de stijging

o

Aanduiding van de hoogte boven de zeespiegel

w

Aanduiding van het hoogteprofiel

x

Aanduiding van de maximale stijging

y

Aanduiding van de stijging

(voorgedefinieerd scherm)

i

Aanduiding van de afgelegde afstand

m

Aanduiding van de duur van de rit

a

Aanduiding van de gemiddelde snelheid

Via het snelmenu verschijnen geselecteerde instellingen die ook tijdens het rijden aangepast kunnen worden.

De toegang tot het snelmenu is mogelijk via de keuze-toets (11). Met de toetsen < (14) en > (10) kunt u tussen de submenu's wisselen. De submenupunten worden gekozen met de toetsen + (15) en - (12).

Vanuit het kunt u het niet bereiken.

Via het kunt u de volgende submenu's berei-ken:

-

Via dit submenu kunt u alle gegevens bij de tot dan toe afgelegde afstand terugzetten naar nul.

-

Via dit submenu kunt u uw actuele positie opslaan, naar een opgeslagen positie terugkeren of zich naar huis laten navigeren.

-

Via dit submenu kunt u het kaartfragment vergroten of verkleinen.

-

Via dit submenu kunt u verschillende helderheidsniveaus kiezen: 25 % | 50 % | 75 % | 100 % | Auto.

-

Via dit submenu kunt u een lichte en donkere achtergrond kiezen.

- (optie)

Via dit submenu kunt u de trapfrequentie instellen.

- (premiumfunctie, te verkrijgen via App Store of Google Play Store)

Via dit submenu kunt u individuele rijmodi kiezen.

-

Via dit submenu kunt u het weer verlaten.

Aanduiding foutcode

De componenten van het eBike-systeem worden permanent automatisch gecontroleerd. Wordt een fout vastgesteld, dan verschijnt de betreffende foutcode op de boordcomputer.

Afhankelijk van de aard van de fout wordt de aandrijving eventueel automatisch uitgeschakeld. Verder rijden zonder ondersteuning door de aandrijving is echter altijd mogelijk. Vóór verdere ritten moet de eBike gecontroleerd worden.

▶ Laat alle reparaties uitsluitend door een geautoriseerde rijwielhandelaar uitvoeren.

Code Oorzaak Verhelpen
410 Een of meerdere toetsen van de boordcomputer zijn geblokkeerd.	Controleer of toetsen zijn vastgeklemd, bijv. door binnengedron-gen vuil. Reinig de toetsen indien nodig.
414 Verbindingsprobleem van de bedienings-eenheid	Aansluitingen en verbindingen laten controleren
418 Een of meerdere toetsen van de bedie-ningseenheid zijn geblokkeerd.	Controleer of toetsen zijn vastgeklemd, bijv. door binnengedron-gen vuil. Reinig de toetsen indien nodig.
419 Configuratiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
422 Verbindingsprobleem van aandrijfeenheid Aansluitingen en verbindingen laten controleren
423 Verbindingsprobleem van de eBike-accu Aansluitingen en verbindingen laten controleren
424 Communicatiefout van de componentenonderling	Aansluitingen en verbindingen laten controleren
426 Interne time-out fout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer. Het is in deze fouttoe-stand niet mogelijk in het basisinstellingsmenu de wielomtrek te la-ten weergeven of aan te passen.
430 Interne accu van de boordcomputer leeg(niet bij BUI350)	Boordcomputer opladen (in de houder of via USB-aansluiting)
431 Softwareversiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
440 Interne fout van aandrijfeenheid Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
450 Interne softwarefout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
460 Fout bij de USB-aansluiting Verwijder de kabel van de USB-aansluiting van de boordcomputer.Als het probleem blijft bestaan, neemdan contact op met uwBosch eBike-dealer.
490 Interne fout van de boordcomputer Boordcomputer laten controleren
500 Interne fout van aandrijfeenheid Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
502 Fout in de fietsverlichting Controleer het licht en de bijbehorende bekabeling. Start het sys-teem opnieuw. Als het probleem blijft bestaan, neemdan contactop met uw Bosch eBike-dealer.
503 Fout van snelheidssensor Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
504 Manipulatie van het snelheidssignaal ge-detecteerd.	Controleer de positie van de spaakmagneet en stel deze evt. in.Controleer op manipulatie (tuning). De ondersteuning van de aan-drijving wordt verminderd.
510 Interne sensorfout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
511 Interne fout van aandrijfeenheid Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
530 Accufout Schakel de eBike uit, verwijder de eBike-accu en plaats de eBike-accu opnieuw. Start het systeem opnieuw. Als het probleem blijftbestaan, neemdan contact op met uw Bosch eBike-dealer.

Code Oorzaak Verhelpen

531 Configuratiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
540 Temperatuurfout De eBike bevindt zich buiten het toegestane temperatuurbereik.Schakel het eBike-systeem uit om de aandrijfeenheid naar het toe-gestane temperatuurbereik te laten afkoelen of opwarmen. Starthet systeem opnieuw. Als het probleem blijft bestaan, neem dancontact op met uw Bosch eBike-dealer.
550 Een niet toegestane verbruiker werd her-kend.	Verwijder de verbruiker. Start het systeem opnieuw. Als het pro-bleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
580 Softwareversiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
591 Authenticatiefout Schakel het eBike-systeem uit. Verwijder de accu en plaats dezeopnieuw. Start het systeem opnieuw. Als het probleem blijft be-staan, neem dan contact op met uw Bosch eBike-dealer.
592 Incompatibele component Compatibel display plaatsen. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
593 Configuratiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
595, 596 Communicatiefout Controleer de bekabeling naar de versnelling en start het systeempopnieuw. Als het probleem blijft bestaan, neem dan contact op metuw Bosch eBike-dealer.
602 Interne accufout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
603 Interne accufout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
605 Accutemperatuurfout De accu bevindt zich buiten het toegestane temperatuurbereik.Schakel het eBike-systeem uit om de accu naar het toegestanetemperatuurbereik te laten afkoelen of opwarmen. Start het sys-teem opnieuw. Als het probleem blijft bestaan, neem dan contactop met uw Bosch eBike-dealer.
606 Externe accufout Controleer de bekabeling. Start het systeem opnieuw. Als het pro-bleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
610 Accuspanningsfout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
620 Fout oplaadapparaat Vervang het oplaadapparaat. Neem contact op met uw Bosch eBike-dealer.
640 Interne accufout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
655 Meervoudige accufout Schakel het eBike-systeem uit. Verwijder de accu en plaats dezeopnieuw. Start het systeem opnieuw. Als het probleem blijft be-staan, neem dan contact op met uw Bosch eBike-dealer.
656 Softwareversiefout Neem contact op met uw Bosch eBike-dealer, zodat hij eensoftware-update uitvoert.
7xx Fout bij componenten van derden Neem goed nota van de informatie in de gebruiksaanwijzing van debetreffende fabrikant van de componenten.
800 Interne ABS-fout	Neem contact op met uw Bosch eBike-dealer.
810 Ongeldige signalen bij de wielsnelheids-sensor	Neem contact op met uw Bosch eBike-dealer.
820 Fout bij kabel naar de voorste wielsnel-heidssensor	Neem contact op met uw Bosch eBike-dealer.

Code Oorzaak Verhelpen
821 ... 826	Ongeldige signalen bij de voorste wielsnelheidssensorSensorschijf mogelijk niet aanwezig, defect of verkeerd gemonteerd; duidelijk verschillende banddiameters voorwiel en achterwiel; extreme rjsituatie, bijv. rijden op het achterwiel	Start het systeem opnieuw en maak ten minste 2 minuten lang een proefrit. Het ABS-controlelampje moet uitgaan. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
830	Fout bij kabel naar de achterste wielsnelheidssensor	Neem contact op met uw Bosch eBike-dealer.
831833 ... 835	Ongeldige signalen bij de achterste wielsnelheidssensorSensorschijf mogelijk niet aanwezig, defect of verkeerd gemonteerd; duidelijk verschillende banddiameters voorwiel en achterwiel; extreme rjsituatie, bijv. rijden op het achterwiel	Start het systeem opnieuw en maak ten minste 2 minuten lang een proefrit. Het ABS-controlelampje moet uitgaan. Als het probleen blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
840	Interne ABS-fout Neem contact op met uw Bosch eBike-dealer.
850	Interne ABS-fout Neem contact op met uw Bosch eBike-dealer.
860, 861	Fout van de spanningsvoorziening Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
870, 871880883 ... 885	Communicatiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
889	Interne ABS-fout Neem contact op met uw Bosch eBike-dealer.
890	ABS-controlelampje is defect of ont-breekt; ABS functioneert mogelijk niet.	Neem contact op met uw Bosch eBike-dealer.
Geen aanduiding	Interne fout van de boordcomputer Herstart uw eBike-systeem door dit uit en opnieuw in te schakelen.

Onderhoud en service

▶ Deactiveer de boordcomputer, wanneer u reinigings-, onderhouds- of servicewerkzaamheden aan de houder of aan de boordcomputer uitvoert. Alleen zo kunnen storingen/defecten vermeden worden.

Onderhoud en reiniging

Alle componenten mogen niet met water onder druk gereinigd worden.

Houd het beeldscherm van uw boordcomputer schoon. Bij verontreinigingen kan zich een onjuiste helderheidsherkenning voordoen.

Gebruik voor de reiniging van uw boordcomputer een zachte, alleen met water bevochtigde doek. Gebruik geen reinigingsmiddelen.

Laat uw eBike-systeem minstens één keer per jaar technisch controleren (o.a. mechanisme, actualiteit van de systeem-software).

Bovendien kan de rijwielhandelaar voor de servicebeurt een kilometerstand en/of een periode ten grondslag leggen. In dit geval zal de boordcomputer telkens na het inschakelen laten zien wanneer het tijd is voor de volgende servicebeurt.

Neem voor service of reparaties aan de eBike contact op met een erkende rijwielhandel.

▶ Laat alle reparaties uitsluitend door een geautoriseerde rijwielhandelaar uitvoeren.

Klantenservice en gebruiksadvies

Neem bij alle vragen over het eBike-systeem en zijn componenten contact op met een erkende rijwielhandel.

Contactgegevens van erkende rijwielhandels vindt u op de internetpagina www.bosch-ebike.com.

Vervoer

Wanneer u uw eBike buiten uw auto, bijv. op een fietsdrager, meeneemt, verwijder dan de boordcomputer en de eBike-accu om beschadigingen te vermijden.

Afvalverwijdering

Aandrijfeenheid, boordcomputer incl. bedie- ningseenheid, accu, snelheidssensor, accesso- res en verpakkingen moeten op een milieu- vriendelijke manier gerecycled worden.

Zorg er eigenhandig voor dat persoonlijke gegevens uit het apparaat werden gewist.

Gooi eBikes en hun componenten niet bij het huisvuil!

Volgens de Europese richtlijn 2012/19/EU moeten niet meer bruikbare elektrische apparaten en volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruikte accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Geef niet meer te gebruiken Bosch eBike-componenten gratis af bij een erkende rijwielhandel of bij een milieupark.

Wijzigingen voorbehouden.

Veiligheidsaanwijzingen

Lees alle veiligheidsaanwijzingen en instructies. Het niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken, brand en/of zware verwondingen veroorzaken.

Bewaar alle veiligheidsaanwijzingen en instructies voor de toekomst.

Het in deze gebruiksaanwijzing gebruikte begrip accu heeft betrekking op alle originele Bosch eBike-accu's.

Lees de veiligheidsaanwijzingen en instructies in alle gebruiksaanwijzingen van het eBike-systeem evenals in de gebruiksaanwijzing van uw eBike, en neem deze in acht.
Neem geen maatregelen die het vermogen of de maximaal ondersteunde snelheid van uw aandrijving beïnvloeden, met name verhogen. Zo kunt u zichzelf en anderen in gevaar brengen, en maakt u zich mogelijk schuldig aan illegale praktijken in het publieke domein.
▶ Breng geen veranderingen bij uw eBike-systeem aan of breng geen andere producten aan die geschikt zouden zijn om het vermogen van uw eBike-systeem te verhogen. U vermindert hiermee gewoonlijk de levensduur van het systeem en u riskeert schade aan de aandrijfeenheid en aan het rijwiel. Bovendien bestaat het gevaar dat u uw aanspraak op garantie op het door u gekochte rijwiel verliest. Door een verkeerde omgang met het systeem brengt u bovendien uw veiligheid en die van andere verkeersdeelnemers in gevaar en riskeert u hierdoor ongevallen die aan manipulatie te wijten zijn, hoge persoonlijke aansprakelijkheidskosten en eventueel zelfs het gevaar op een strafrechtelijke vervolging.
▶ Open de aandrijfeenheid niet zelf. De aandrijfeenheid mag alleen door gekwalificeerd vakpersoneel en alleen met originele vervangingsonderdelen gerepareerd worden. Hiermee wordt gegarandeerd dat de veiligheid van de aandrijfeenheid behouden blijft. Bij onbevoegd openen van de aandrijfeenheid vervalt de aanspraak op garantie.
Alle op de aandrijfeenheid gemonteerde componenten en alle andere componenten van de eBike-aandrijving (bijv. kettingblad, opname van kettingblad, pedalen) mogen alleen vervangen worden door componenten met een identieke constructie of door componenten die door de fietsfabrikant speciaal voor uw eBike zijn goedgekeurd. Daardoor wordt de aandrijfeenheid beschermd tegen overbelasting en beschadiging.
Haal de accu uit de eBike, voordat u werkzaamheden (bijv. inspectie, reparatie, montage, onderhoud, werkzaamheden aan de ketting etc.) aan de eBike uitvoert, deze met de auto of het vliegtuig vervoert of bewaart. Bij het per ongeluk activeren van het eBike-systeem bestaat er verwondingsgevaar.
▶ Het eBike-systeem kan inschakelen, wanneer u de eBike achteruit duwt of de pedalen achteruit draait.

▶ De functie duwhulp mag uitsluitend bij het duwen van de eBike gebruikt worden. Hebben de wielen van de eBike bij het gebruik van de duwhulp geen contact met de bodem, dan bestaat verwondingsgevaar.
Wanneer de duwhulp is ingeschakeld, draaien mogelijk de pedalen mee. Let er bij geactiveerde duwhulp op dat u met uw benen ver genoeg van de draaiende pedalen blijft. Er bestaat verwondingsgevaar.
Zorg er bij het gebruik van de loopondersteuning voor dat u de eBike op elk moment onder controle en veilig vast kunt houden. De loopondersteuning kan onder bepaalde omstandigheden niet meer werken (bijv. obstakel bij het pedaal of per ongeluk de vinger van de toets van de bedieningseenheid laten glijden). De eBike kan plotseling achteruit naar u toe bewegen of gaan kantelen. Dit vormt vooral bij extra belading een risico voor de gebruiker. Breng de eBike met de loopondersteuning niet in situaties waarin u de eBike met eigen kracht niet meer kunt houden!

Bij delen van de aandrijving kunnen onder extreme omstandigheden, zoals bijv. aanhoudend hoge belasting met lage snelheid bij berg- of lastritten, temperaturen > 60 °C heersen.

Kom na een rit niet onbeschermd met handen of be- nen in aanraking met de behuizing van de aandrijfeen- heid. Onder extreme omstandigheden, zoals bijv. aan- houdend hoge draaimomenten bij lage rijsnelheden of bij berg- en lastritten, kunnen zeer hoge temperaturen bij de behuizing bereikt worden.

De temperaturen die bij de behuizing van de Drive Unit kunnen ontstaan, worden door de volgende factoren beïnvloed:

• omgevingstemperatuur
• rijprofiel (route/helling)
• rijduur
• ondersteuningsmodi
• gebruikersgedrag (eigen prestatie)
• totaal gewicht (fietser, eBike, bagage)
  – motorafdekking van de aandrijfeenheid
• warmte-afvoereigenschappen van het fietsframe
• type aandrijfeenheid en soort versnelling

- Gebruik uitsluitend originele Bosch accu's die door de fabrikant voor uw eBike goedgekeurd werden. Het gebruik van andere accu's kan tot letsel en brandgevaar leiden. Bij gebruik van andere accu's wordt door Bosch geen aansprakelijkheid aanvaard en geen garantie geboden.

▶ Neem goed nota van alle nationale voorschriften voor toelating en gebruik van eBikes.

Privacyverklaring

Bij de aansluiting van de eBike op de Bosch DiagnosticTool worden gegevens met het doel van productverbetering over het gebruik van de Bosch aandrijfeenheid (o.a. energieverbruik, temperatuur enz.) doorgegeven aan Bosch eBike Systems (Robert Bosch GmbH). Meer informatie krijgt u op de Bosch eBike-website www.bosch-ebike.com.

Beschrijving van product en werking

Beoogd gebruik

De aandrijfeenheid is uitsluitend bestemd voor de aandrijving van uw eBike en mag niet voor andere doeleinden gebruikt worden.

Naast de hier weergegeven functies kan het zijn dat op elk moment softwarewijzigingen voor het verhelpen van fouten en voor functiewijzigingen geïmplementeerd worden.

Afgebeelde componenten

Sommige weergaven in deze gebruiksaanwijzing kunnen, afhankelijk van de uitrusting van uw eBike, in geringe mate afwijken van de werkelijke omstandigheden.

De nummering van de afgebeelde componenten heeft betrekking op de weergaven op de pagina's met afbeeldingen aan het begin van de gebruiksaanwijzing.

(1) Aandrijfeenheid
(2) Snelheidssensor
(3) Spaakmagneet van snelheidssensor
(4) Snelheidssensor (smal) ^a)
(5) Magneet ^b)

a) afwijkende sensorvorm en montagepositie mogelijk

b) afwijkende montagepositie mogelijk

Technische gegevens

Aandrijfeenheid Active Line Active Line Plus Performance Line
Productnummer BDU310 BDU350 BDU365
Nominaal continu vermogen W 250 250 250
Draaimoment bij aandrijving max.	Nm 40 50 65
Nominale spanning V= 36 36 36
Gebruikstemperatuur °C -5 ... +40 -5 ... +40 -5 ... +40
Opslagtemperatuur °C +10 ... +40 +10 ... +40 +10 ... +40
Beschermklasse IP54 IP54 IP54
Gewicht, ca.	kg	2,9	3,2

Bosch eBike-systeem gebruikt FreeRTOS (zie http://www.freertos.org).

FietsverlichtingA)
Spanning ca.B)	V=	12
Maximaal vermogen
- Voorlicht	W	17,4
- Achterlicht	W	0,6

A) afhankelijk van wettelijke regelingen niet in alle, per land verschillende uitvoeringen via accu van eBike mogelijk
B) Let er bij het vervangen van de lampen op of de lampen met het Bosch eBike-systeem compatibel zijn (vraag uw fietshandelaar) en of de opgegeven spanning overeenstemt. Er mogen alleen lampen met dezelfde spanning vervangen worden.

Verkeerd geplaatste lampen kunnen vernietigd worden!

Montage

Accu plaatsen of verwijderen

Voor het plaatsen van de eBike-accu in de eBike en voor het verwijderen dient u de gebruiksaanwijzing van de accu te lezen en in acht te nemen.

Snelheidssensor controleren (zie afbeelding A)

Speedsensor (standard)

De snelheidssensor (2) en de bijbehorende spaakmagneet (3) moeten zodanig gemonteerd zijn dat de spaakmagneet bij een omwenteling van het wiel op een afstand van minimaal 5 mm en maximaal 17 mm langs de snelheidssensor beweegt.

Aanwijzing: Is de afstand tussen snelheidssensor (2) en spaakmagneet (3) te klein of te groot, of is de snelheidssensor (2) niet juist aangesloten, dan valt de snelheidsmeterindicatie uit en de eBike-aandrijving werkt in het noodloopprogramma.

Draai in dit geval de schroef van de spaakmagneet (3) los en bevestig de spaakmagneet zodanig aan de spaak dat deze op de juiste afstand langs de markering van de snelheidssensor loopt. Verschijnt ook daarna geen snelheid op de snelheids-meterindicatie, neem dan contact op met een geautoriseerde rijwielhandel.

Let er bij het wisselen van wielen op dat de sensorkabel zonder trekkracht en zonder knikken wordt gelegd.

Speedsensor (slim)

De Speedsensor (slim) (4) en de bijbehorende magneet (5) zijn in de fabriek zodanig gemonteerd dat de magneet bij een omwenteling van het wiel op een afstand van minimaal 2 mm en maximaal 8 mm langs de snelheidssensor beweegt.

Bij constructieve veranderingen moet de correcte afstand tussen magneet en sensor aangehouden worden (zie afbeelding A).

Aanwijzing: Let er bij het monteren en demonteren van het achterwiel op dat u de sensor of de sensorhouder niet beschadigt.

Let er bij het wisselen van wielen op dat de sensorkabel zonder trekkracht en zonder knikken wordt gelegd.

De CenterLock-magneet (5) kan maar maximaal 5 keer weg-genomen en weer aangebracht worden.

Gebruik

Ingebruikname

Voorwaarden

Het eBike-systeem kan alleen geactiveerd worden, wanneer aan de volgende voorwaarden is voldaan:

• Een voldoende geladen accu is geplaatst (zie gebruiksaanwijzing van de accu).
• De boordcomputer is juist in de houder geplaatst (zie gebruiksaanwijzing van de boordcomputer).
• De snelheidssensor is juist aangesloten (zie „Snelheidssensor controleren (zie afbeelding A)“, Pagina Nederlands – 2).

eBike-systeem in-/uitschakelen

Voor het inschakelen van het eBike-systeem heeft u de volgende mogelijkheden:

• Als de boordcomputer bij het plaatsen in de houder al is ingeschakeld, dan wordt het eBike-systeem automatisch geactiveerd.
• Druk bij geplaatste boordcomputer en geplaatste eBike-accu één keer kort op de aan/uit-toets van de boordcomputer.
• Druk bij geplaatste boordcomputer op de aan/uit-toets van de eBike-accu (er zijn van de fietsfabrikant afhankelijke oplossingen mogelijk waarbij de aan/uit-toets van de accu niet toegankelijk is; zie gebruiksaanwijzing van de accu).

De aandrijving wordt geactiveerd, zodra u op de pedalen trapt (behalve bij de functie duwhulp, Duwhulp in-/uitschakelen). Het motorvermogen richt zich naar het ingestelde ondersteuningsniveau op de boordcomputer.

Zodra u in de normale modus stopt met op de pedalen te trappen of zodra u een snelheid van 25 km/h heeft bereikt, wordt de ondersteuning door de eBike-aandrijving uitgeschakeld. De aandrijving wordt automatisch weer geactiveerd, zodra u op de pedalen trapt en de snelheid onder 25 km/h ligt.

Voor het uitschakelen van het eBike-systeem heeft u de volgende mogelijkheden:

- Druk op de aan/uit-toets van de boordcomputer.

- Schakel de eBike-accu met de aan/uit-toets ervan uit (er zijn van de fietsfabrikant afhankelijke oplossingen mogelijk waarbij de aan/uit-toets van de accu niet toegankelijk is; zie gebruiksaanwijzing van de fietsfabrikant).

- Verwijder de boordcomputer uit de houder.

Als de eBike ongeveer 10 minuten lang niet bewogen wordt en er niet op een toets op de boordcomputer gedrukt wordt, dan schakelt het eBike-systeem omwille van energiebesparing automatisch uit.

eShift (optioneel)

Onder eShift verstaat men de integratie van elektronische schakelsystemen in het eBike-systeem. De eShift-componenten zijn door de fabrikant elektrisch verbonden met de aandrijfeenheid. De bediening van de elektronische schakelsystemen is beschreven in een eigen gebruiksaanwijzing.

Ondersteuningsniveau instellen

U kunt op de boordcomputer instellen hoe sterk de eBike-aandrijving u bij het trappen ondersteunt. Het ondersteuningsniveau kan altijd, ook tijdens het fietsen, gewijzigd worden.

Aanwijzing: Bij afzonderlijke uitvoeringen is het mogelijk dat het ondersteuningsniveau vooraf ingesteld is en niet gewijzigd kan worden. Het is ook mogelijk dat er kan worden gekozen uit minder ondersteuningsniveaus dan hier vermeld.

De volgende ondersteuningsniveaus staan maximaal ter beschikking:

• OFF: de motorondersteuning wordt uitgeschakeld, de eBike kan als een normale fiets alleen door te trappen voortbewogen worden. De loopondersteuning kan in dit ondersteuningsniveau niet geactiveerd worden.
• ECO: effectieve ondersteuning met maximale efficiëntie, voor maximaal bereik
• TOUR/TOUR+:

TOUR: gelijkmatige ondersteuning, voor tochten met een groot bereik

TOUR+: dynamische ondersteuning voor natuurlijk en sportief fietsen (alleen in combinatie met eMTB)

- SPORT/eMTB:

SPORT: krachtige ondersteuning, voor sportief fietsen op bergachtige trajecten en voor stadsverkeer eMTB: optimale ondersteuning op elk terrein, sportief vertrekken, verbeterde dynamiek, maximale prestaties (eMTB is alleen in combinatie met de aandrijfeenheden BDU250P CX, BDU365, BDU450 CX en BDU480 CX beschikbaar. Er is eventueel een software-update noodzakelijk.)

- TURBO: maximale ondersteuning bij flink doortrappen, voor sportief fietsen

Het opgevraagde motorvermogen verschijnt op het display van de boordcomputer. Het maximale motorvermogen hangt van het gekozen ondersteuningsniveau af.

Ondersteuningsniveau Ondersteuningsfactor
	Active Line (BDU310)	Active Line Plus (BDU350)	Performance Line (BDU365)
ECO	40 % 40 % 55 %
TOUR	100 % 100 % 120 %
SPORT/eMTB	150 % 180 % 200 %/dynamisch		B}
TURBO	250 % 270 % 300 %

A) De ondersteuningsfactor kan bij afzonderlijke uitvoeringen afwijken.
B) Ondersteuningsniveau dynamisch-progressief tussen TOUR- en TURBO-modus

Duwhulp in-/uitschakelen

De loopondersteuning kan het duwen van de eBike gemakkelijker maken. De snelheid in deze functie is afhankelijk van de ingeschakelde versnelling en kan maximaal 6 km/h bereiken.

▶ De functie duwhulp mag uitsluitend bij het duwen van de eBike gebruikt worden. Hebben de wielen van de eBike bij het gebruik van de duwhulp geen contact met de bodem, dan bestaat verwondingsgevaar.

Voor het activeren van de loopondersteuning drukt u kort op de toets WALK op uw boordcomputer. Na de activering drukt u binnen 10 s op de toets + en houdt u deze ingedrukt. De aandrijving van de eBike wordt ingeschakeld.

Aanwijzing: De duwhulp kan in het ondersteuningsniveau OFF niet geactiveerd worden.

De duwhulp wordt uitgeschakeld, zodra zich een van de volgende situaties voordoet:

• u laat de toets + los,
• de wielen van de eBike worden geblokkeerd (bijv. door het remmen of het raken van een obstakel),
• de snelheid komt boven 6 km/h.

De werkwijze van de duwhulp valt onder specifieke nationale voorschriften en kan daarom afwijken van de bovengenoemde beschrijving of gedeactiveerd zijn.

Fietsverlichting in-/uitschakelen

In de uitvoering waarbij het fietslicht door het eBike-systeem gevoed wordt, kunnen via de boordcomputer tegelijk voorlicht en achterlicht in- en uitgeschakeld worden.

Controleer telkens voordat u gaat fietsen of uw fietsverlichting correct werkt.

Aanwijzingen voor het fietsen met het eBikesysteem

Wanneer werkt de eBike-aandrijving?

De eBike-aandrijving ondersteunt u bij het fietsen zolang u op de pedalen trapt. Als u niet op de pedalen trapt, vindt geen ondersteuning plaats. Het motorvermogen is altijd afhankelijk van de kracht die u tijdens het trappen uitoefent.

Als u weinig kracht uitoefent, is de ondersteuning geringer dan wanneer u veel kracht uitoefent. Dat geldt onafhankelijk van het ondersteuningsniveau.

De eBike-aandrijving schakelt automatisch uit bij snelheden boven 25 km/h. Daalt de snelheid onder 25 km/h, dan staat de aandrijving automatisch weer ter beschikking.

Een uitzondering geldt voor de functie duwhulp, waarbij de eBike zonder op de pedalen te trappen met geringe snelheid geduwd kan worden. Bij het gebruik van de duwhulp kunnen de pedalen meedraaien.

U kunt de eBike op elk moment ook zonder ondersteuning als een gewone fiets gebruiken door ofwel het eBike-systeem uit te schakelen of het ondersteuningsniveau op OFF te zetten. Hetzelfde geldt als de accu leeg is.

Samenspel van het eBike-systeem met de versnellingen

Ook met eBike-aandrijving moet u de versnellingen als bij een gewone fiets gebruiken (neem hiervoor goed nota van de gebruiksaanwijzing van uw eBike).

Onafhankelijk van de aard van de versnelling is het raadzaam om tijdens het schakelen het trappen kort te onderbreken. Daardoor wordt het schakelen vergemakkelijkt en de slijtage van de aandrijflijn beperkt.

Door de keuze van de juiste versnelling kunt u bij gelijke krachtsinspanning de snelheid en het bereik vergroten.

Eerste ervaringen opdoen

Het is aan te raden om de eerste ervaringen met de eBike op te doen op een plek waar weinig verkeer komt.

Probeer de verschillende ondersteuningsniveaus uit. Begin met het kleinste ondersteuningsniveau. Zodra u zich zeker voelt, kunt u met de eBike net als met elke fiets aan het ver- keer deelnemen.

Test het bereik van uw eBike onder verschillende omstandigheden, voordat u een langere tocht plant die meer vergt.

Invloeden op het bereik

De reikwijdte wordt door veel factoren beïnvloed, zoals bijvoorbeeld:

• ondersteuningsniveau
• snelheid
• schakelgedrag
• soort banden en bandenspanning
• leeftijd en onderhoudstoestand van de accu
• routeprofiel (hellingen) en -toestand (soort wegdek)
• tegenwind en omgevingstemperatuur
• gewicht van eBike, fietser en bagage

Daarom is het niet mogelijk om het bereik vóór aanvang van een rit en tijdens een rit exact te voorspellen. Algemeen geldt echter:

• Bij hetzelfde ondersteuningsniveau van de eBike-aandrijving: hoe minder kracht u moet gebruiken om een bepaalde snelheid te bereiken (bijv. door optimaal gebruik van de versnellingen), des te minder energie zal de eBike-aandrijving verbruiken en des te groter zal het bereik van een acculading zijn.
• Hoe hoger het ondersteuningsniveau bij verder gelijke omstandigheden gekozen wordt, des te geringer is het bereik.

Zorgvuldige omgang met de eBike

Neem de gebruiks- en opslagtemperaturen van de eBike-componenten in acht. Bescherm de aandrijfeenheid, boordcomputer en accu tegen extreme temperaturen (bijv. door intensieve zonnestraling zonder gelijktijdige ventilatie). De componenten (vooral de accu) kunnen door extreme temperaturen beschadigd worden.

Laat uw eBike-systeem minstens één keer per jaar technisch controleren (o.a. mechanisme, actualiteit van de systeem-software).

Onderhoud en service

Onderhoud en reiniging

Let er bij het vervangen van de lampen op of de lampen met het Bosch eBike-systeem compatibel zijn (vraag uw fietshandelaar) en of de opgegeven spanning overeenstemt. Er mogen alleen lampen met dezelfde spanning vervangen worden.

Alle componenten inclusief de aandrijfeenheid mogen niet onder water gedompeld of met water onder druk gereinigd worden.

Laat uw eBike-systeem minstens één keer per jaar technisch controleren (o.a. mechanisme, actualiteit van de systeem-software).

Neem voor service of reparaties aan de eBike contact op met een erkende rijwielhandel.

Klantenservice en gebruiksadvies

Neem bij alle vragen over het eBike-systeem en zijn componenten contact op met een erkende rijwielhandel.

Contactgegevens van erkende rijwielhandels vindt u op de internetpagina www.bosch-ebike.com.

Afvalverwijdering

Aandrijfeenheid, boordcomputer incl. bedie- ningseenheid, accu, snelheidssensor, accesso- res en verpakkingen moeten op een milieu- vriendelijke manier gerecycled worden.

Zorg er eigenhandig voor dat persoonlijke gegevens uit het apparaat werden gewist.

Gooi eBikes en hun componenten niet bij het huisvuil!

Volgens de Europese richtlijn 2012/19/EU moeten niet meer bruikbare elektrische apparaten en volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruikte accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Geef niet meer te gebruiken Bosch eBike-componenten gratis af bij een erkende rijwielhandel of bij een milieupark.

Wijzigingen voorbehouden.

nl Oorspronkelijke gebruiksaanwijzing

Veiligheidsaanwijzingen

Lees alle veiligheidsaanwijzingen en instructies. Het niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken, brand en/of zware verwondingen veroorzaken.

Bewaar alle veiligheidsaanwijzingen en instructies voor de toekomst.

Het in deze gebruiksaanwijzing gebruikte begrip accu heeft betrekking op alle originele Bosch eBike-accu's.

Lees de veiligheidsaanwijzingen en instructies in alle gebruiksaanwijzingen van het eBike-systeem evenals in de gebruiksaanwijzing van uw eBike, en neem deze in acht.
Neem geen maatregelen die het vermogen of de maximaal ondersteunde snelheid van uw aandrijving beïnvloeden, met name verhogen. Zo kunt u zichzelf en anderen in gevaar brengen, en maakt u zich mogelijk schuldig aan illegale praktijken in het publieke domein.

▶ Breng geen veranderingen bij uw eBike-systeem aan of breng geen andere producten aan die geschikt zouden zijn om het vermogen van uw eBike-systeem te verhogen. U vermindert hiermee gewoonlijk de levensduur van het systeem en u riskeert schade aan de aandrijfeenheid en aan het rijwiel. Bovendien bestaat het gevaar dat u uw aanspraak op garantie op het door u gekochte rijwiel verliest. Door een verkeerde omgang met het systeem brengt u bovendien uw veiligheid en die van andere verkeersdeelnemers in gevaar en riskeert u hierdoor ongevallen die aan manipulatie te wijten zijn, hoge persoonlijke aansprakelijkheidskosten en eventueel zelfs het gevaar op een strafrechtelijke vervolging.

▶ Open de aandrijfeenheid niet zelf. De aandrijfeenheid mag alleen door gekwalificeerd vakpersoneel en alleen met originele vervangingsonderdelen gerepareerd worden. Hiermee wordt gegarandeerd dat de veiligheid van de aandrijfeenheid behouden blijft. Bij onbevoegd openen van de aandrijfeenheid vervalt de aanspraak op garantie.

Alle op de aandrijfeenheid gemonteerde componenten en alle andere componenten van de eBike-aandrijving (bijv. kettingblad, opname van kettingblad, pedalen) mogen alleen vervangen worden door componenten met een identieke constructie of door componenten die door de fietsfabrikant speciaal voor uw eBike zijn goedgekeurd. Daardoor wordt de aandrijfeenheid beschermd tegen overbelasting en beschadiging.

Haal de accu uit de eBike, voordat u werkzaamheden (bijv. inspectie, reparatie, montage, onderhoud, werkzaamheden aan de ketting etc.) aan de eBike uitvoert, deze met de auto of het vliegtuig vervoert of bewaart. Bij het per ongeluk activeren van het eBike-systeem bestaat er verwondingsgevaar.

▶ De functie duwhulp mag uitsluitend bij het duwen van de eBike gebruikt worden. Hebben de wielen van de

eBike bij het gebruik van de duwhulp geen contact met de bodem, dan bestaat verwondingsgevaar.

▶ Wanneer de duwhulp is ingeschakeld, draaien mogelijk de pedalen mee. Let er bij geactiveerde duwhulp op dat u met uw benen ver genoeg van de draaiende pedalen blijft. Er bestaat verwondingsgevaar.

Zorg er bij het gebruik van de loopondersteuning voor dat u de eBike op elk moment onder controle en veilig vast kunt houden. De loopondersteuning kan onder be-paalde omstandigheden niet meer werken (bijv. obstakel bij het pedaal of per ongeluk de vinger van de toets van de bedieningseenheid laten glijden). De eBike kan plotseling achteruit naar u toe bewegen of gaan kantelen. Dit vormt vooral bij extra belading een risico voor de gebruiker. Breng de eBike met de loopondersteuning niet in situaties waarin u de eBike met eigen kracht niet meer kunt hou-den!

Bij delen van de aandrijving kunnen onder extreme omstandigheden, zoals bijv. aanhoudend hoge belasting met lage snelheid bij berg- of lastritten, temperaturen > 60 °C heersen.

Kom na een rit niet onbeschermd met handen of be- nen in aanraking met de behuizing van de aandrijfeen- heid. Onder extreme omstandigheden, zoals bijv. aan- houdend hoge draaimomenten bij lage rijsnelheden of bij berg- en lastritten, kunnen zeer hoge temperaturen bij de behuizing bereikt worden.

De temperaturen die bij de behuizing van de Drive Unit kunnen ontstaan, worden door de volgende factoren beïnvloed:

• omgevingstemperatuur
• rijprofiel (route/helling)
• rijduur
• ondersteuningsmodi
• gebruikersgedrag (eigen prestatie)
• totaal gewicht (fietser, eBike, bagage)
  – motorafdekking van de aandrijfeenheid
• warmte-afvoereigenschappen van het fietsframe
• type aandrijfeenheid en soort versnelling

- Gebruik uitsluitend originele Bosch accu's die door de fabrikant voor uw eBike goedgekeurd werden. Het gebruik van andere accu's kan tot letsel en brandgevaar leiden. Bij gebruik van andere accu's wordt door Bosch geen aansprakelijkheid aanvaard en geen garantie geboden.

▶ Neem goed nota van alle nationale voorschriften voor toelating en gebruik van eBikes.

Privacyverklaring

Bij de aansluiting van de eBike op de Bosch DiagnosticTool worden gegevens met het doel van productverbetering over het gebruik van de Bosch aandrijfeenheid (o.a. energieverbruik, temperatuur enz.) doorgegeven aan Bosch eBike Systems (Robert Bosch GmbH). Meer informatie krijgt u op de Bosch eBike-website www.bosch-ebike.com.

Beschrijving van product en werking

Beoogd gebruik

De aandrijfeenheid is uitsluitend bestemd voor de aandrijving van uw eBike en mag niet voor andere doeleinden gebruikt worden.

Naast de hier weergegeven functies kan het zijn dat op elk moment softwarewijzigingen voor het verhelpen van fouten en voor functiewijzigingen geïmplementeerd worden.

Afgebeelde componenten

Sommige weergaven in deze gebruiksaanwijzing kunnen, afhankelijk van de uitrusting van uw eBike, in geringe mate afwijken van de werkelijke omstandigheden.

De nummering van de afgebeelde componenten heeft betrekking op de weergaven op de pagina's met afbeeldingen aan het begin van de gebruiksaanwijzing.

(1) Aandrijfeenheid
(2) Snelheidssensor
(3) Spaakmagneet van snelheidssensor
(4) Snelheidssensor (smal) ^a)
(5) Magneet ^b)

a) afwijkende sensorvorm en montagepositie mogelijk

b) afwijkende montagepositie mogelijk

Technische gegevens

Aandrijfeenheid Drive Unit
	Performance Line CX/ Cargo Line	Drive Unit Performance Line Speed/ Cargo Line Speed
Productnummer BDU450 CX BDU490P
Nominaal continu vermogen W 250 250
Draaimoment bij aandrijving max. Nm 85 75/85		A)
Nominale spanning V= 36 36
Gebruikstemperatuur °C -5 ... +40 -5 ... +40
Opslagtemperatuur °C +10 ... +40 +10 ... +40
Beschermklasse IP54 IP54
Gewicht, ca.	kg	3

A) Wordt door fietsfabrikant vastgelegd
Bosch eBike-systeem gebruikt FreeRTOS (zie http://www.freertos.org).

Fietsverlichting ^A)

Spanning ca. ^B)	V=	12
Maximaal vermogen
- Voorlicht	W	17,4
- Achterlicht	W	0,6

A) afhankelijk van wettelijke regelingen niet in alle, per land verschillende uitvoeringen via accu van eBike mogelijk
B) Let er bij het vervangen van de lampen op of de lampen met het Bosch eBike-systeem compatibel zijn (vraag uw fietshandelaar) en of de opgegeven spanning overeenstemt. Er mogen alleen lampen met dezelfde spanning vervangen worden.

Verkeerd geplaatste lampen kunnen vernietigd worden!

Montage

Accu plaatsen of verwijderen

Voor het plaatsen van de eBike-accu in de eBike en voor het verwijderen dient u de gebruiksaanwijzing van de accu te lezen en in acht te nemen.

Snelheidssensor controleren (zie afbeelding A)

Speedsensor (standard)

De snelheidssensor (2) en de bijbehorende spaakmagneet (3) moeten zodanig gemonteerd zijn dat de spaakmagneet bij een omwenteling van het wiel op een afstand van mini-

maal 5 mm en maximaal 17 mm langs de snelheidssensor beweegt.

Aanwijzing: Is de afstand tussen snelheidssensor (2) en spaakmagneet (3) te klein of te groot, of is de snelheidssensor (2) niet juist aangesloten, dan valt de snelheidsmeterindicatie uit en de eBike-aandrijving werkt in het noodloopprogramma.

Draai in dit geval de schroef van de spaakmagneet (3) los en bevestig de spaakmagneet zodanig aan de spaak dat deze op de juiste afstand langs de marking van de snelheidssensor loopt. Verschijnt ook daarna geen snelheid op de snelheids-meterindicatie, neem dan contact op met een geautoriseerde rijwielhandel.

Let er bij het wisselen van wielen op dat de sensorkabel zonder trekkracht en zonder knikken wordt gelegd.

Speedsensor (slim)

De Speedsensor (slim) (4) en de bijbehorende magneet (5) zijn in de fabriek zodanig gemonteerd dat de magneet bij een omwenteling van het wiel op een afstand van minimaal 2 mm en maximaal 8 mm langs de snelheidssensor beweegt.

Bij constructieve veranderingen moet de correcte afstand tussen magneet en sensor aangehouden worden (zie afbeelding A).

Aanwijzing: Let er bij het monteren en demonteren van het achterwiel op dat u de sensor of de sensorhouder niet beschadigt.

Let er bij het wisselen van wielen op dat de sensorkabel zonder trekkracht en zonder knikken wordt gelegd.

De CenterLock-magneet (5) kan maar maximaal 5 keer weg-genomen en weer aangebracht worden.

Gebruik

Ingebruikname

Voorwaarden

Het eBike-systeem kan alleen geactiveerd worden, wanneer aan de volgende voorwaarden is voldaan:

• Een voldoende geladen accu is geplaatst (zie gebruiksaanwijzing van de accu).
• De boordcomputer is juist in de houder geplaatst (zie gebruiksaanwijzing van de boordcomputer).
• De snelheidssensor is juist aangesloten (zie „Snelheidssensor controleren (zie afbeelding A)“, Pagina Nederlands - 2).

eBike-systeem in-/uitschakelen

Voor het inschakelen van het eBike-systeem heeft u de volgende mogelijkheden:

• Als de boordcomputer bij het plaatsen in de houder al is ingeschakeld, dan wordt het eBike-systeem automatisch geactiveerd.
• Druk bij geplaatste boordcomputer en geplaatste eBike-accu één keer kort op de aan/uit-toets van de boordcomputer.
• Druk bij geplaatste boordcomputer op de aan/uit-toets van de eBike-accu (er zijn van de fietsfabrikant afhankelijke oplossingen mogelijk waarbij de aan/uit-toets van de accu niet toegankelijk is; zie gebruiksaanwijzing van de accu).

De aandrijving wordt geactiveerd, zodra u op de pedalen trapt (behalve bij de functie duwhulp, Duwhulp in-/uitschakelen). Het motorvermogen richt zich naar het ingestelde ondersteuningsniveau op de boordcomputer.

Zodra u in de normale modus stopt met op de pedalen te trappen of zodra u een snelheid van 25/45 km/h heeft bereikt, wordt de ondersteuning door de eBike-aandrijving uitgeschakeld. De aandrijving wordt automatisch weer geactiveerd, zodra u op de pedalen trapt en de snelheid onder 25/45 km/h ligt.

Voor het uitschakelen van het eBike-systeem heeft u de volgende mogelijkheden:

- Druk op de aan/uit-toets van de boordcomputer.

- Schakel de eBike-accu met de aan/uit-toets ervan uit (er zijn van de fietsfabrikant afhankelijke oplossingen mogelijk waarbij de aan/uit-toets van de accu niet toegankelijk is; zie gebruiksaanwijzing van de fietsfabrikant).

- Verwijder de boordcomputer uit de houder.

Als de eBike ongeveer 10 minuten lang niet bewogen wordt en er niet op een toets op de boordcomputer gedrukt wordt, dan schakelt het eBike-systeem omwille van energiebesparing automatisch uit.

eShift (optioneel)

Onder eShift verstaat men de integratie van elektronische schakelsystemen in het eBike-systeem. De eShift-componenten zijn door de fabrikant elektrisch verbonden met de aandrijfeenheid. De bediening van de elektronische schakelsystemen is beschreven in een eigen gebruiksaanwijzing.

Ondersteuningsniveau instellen

U kunt op de boordcomputer instellen hoe sterk de eBike-aandrijving u bij het trappen ondersteunt. Het ondersteuningsniveau kan altijd, ook tijdens het fietsen, gewijzigd worden.

Aanwijzing: Bij afzonderlijke uitvoeringen is het mogelijk dat het ondersteuningsniveau vooraf ingesteld is en niet gewijzigd kan worden. Het is ook mogelijk dat er kan worden gekozen uit minder ondersteuningsniveaus dan hier vermeld.

De volgende ondersteuningsniveaus staan maximaal ter beschikking:

• OFF: de motorondersteuning wordt uitgeschakeld, de eBike kan als een normale fiets alleen door te trappen voortbewogen worden. De loopondersteuning kan in dit ondersteuningsniveau niet geactiveerd worden.
• ECO: effectieve ondersteuning met maximale efficiëntie, voor maximaal bereik
• TOUR/TOUR+:

TOUR: gelijkmatige ondersteuning, voor tochten met een groot bereik

TOUR+: dynamische ondersteuning voor natuurlijk en sportief fietsen (alleen in combinatie met eMTB)

- SPORT/eMTB:

SPORT: krachtige ondersteuning, voor sportief fietsen op bergachtige trajecten en voor stadsverkeer eMTB: optimale ondersteuning op elk terrein, sportief vertrekken, verbeterde dynamiek, maximale prestaties (eMTB is alleen in combinatie met de aandrijfeenheden BDU250P CX, BDU365, BDU450 CX en BDU480 CX beschikbaar. Er is eventueel een software-update noodzakelijk.)

- TURBO: maximale ondersteuning bij flink doortrappen, voor sportief fietsen

Het opgevraagde motorvermogen verschijnt op het display van de boordcomputer. Het maximale motorvermogen hangt van het gekozen ondersteuningsniveau af.

Ondersteuningsniveau Ondersteuningsfactor
	Performance Line (BDU490P)	Performance Line CX (BDU450 CX)	Cargo Line
ECO	60 % 60 % 60 %
TOUR	140 % 140 % 140 %
SPORT/eMTB	240 % 240/140...340 %	B)	240 %
TURBO	340 % 340 % 400 %

A) De ondersteuningsfactor kan bij afzonderlijke uitvoeringen afwijken.
B) Maximumwaarde

Duwhulp in-/uitschakelen

De loopondersteuning kan het duwen van de eBike gemakkelijker maken. De snelheid in deze functie is afhankelijk van de ingeschakelde versnelling en kan maximaal 6 km/h bereiken.

▶ De functie duwhulp mag uitsluitend bij het duwen van de eBike gebruikt worden. Hebben de wielen van de eBike bij het gebruik van de duwhulp geen contact met de bodem, dan bestaat verwondingsgevaar.

Voor het activeren van de loopondersteuning drukt u kort op de toets WALK op uw boordcomputer. Na de activering drukt u binnen 10 s op de toets + en houdt u deze ingedrukt. De aandrijving van de eBike wordt ingeschakeld.

Aanwijzing: De duwhulp kan in het ondersteuningsniveau OFF niet geactiveerd worden.

De duwhulp wordt uitgeschakeld, zodra zich een van de volgende situaties voordoet:

• u laat de toets + los,
• de wielen van de eBike worden geblokkeerd (bijv. door het remmen of het raken van een obstakel),
• de snelheid kommt boven 6 km/h.

De werkwijze van de duwhulp valt onder specifieke nationale voorschriften en kan daarom afwijken van de bovengenoemde beschrijving of gedeactiveerd zijn.

Fietsverlichting in-/uitschakelen

In de uitvoering waarbij het fietslicht door het eBike-systeem gevoed wordt, kunnen via de boordcomputer tegelijk voorlicht en achterlicht in- en uitgeschakeld worden.

Controleer telkens voordat u gaat fietsen of uw fietsverlichting correct werkt.

Aanwijzingen voor het fietsen met het eBikesysteem

Wanneer werkt de eBike-aandrijving?

De eBike-aandrijving ondersteunt u bij het fietsen zolang u op de pedalen trapt. Als u niet op de pedalen trapt, vindt geen ondersteuning plaats. Het motorvermogen is altijd afhankelijk van de kracht die u tijdens het trappen uitoefent. Als u weinig kracht uitoefent, is de ondersteuning geringer dan wanneer u veel kracht uitoefent. Dat geldt onafhankelijk van het ondersteuningsniveau.

De eBike-aandrijving schakelt automatisch uit bij snelheden boven 25/45 km/h. Daalt de snelheid onder 25/45 km/h, dan staat de aandrijving automatisch weer ter beschikking.

Een uitzondering geldt voor de functie duwhulp, waarbij de eBike zonder op de pedalen te trappen met geringe snelheid geduwd kan worden. Bij het gebruik van de duwhulp kunnen de pedalen meedraaien.

U kunt de eBike op elk moment ook zonder ondersteuning als een gewone fiets gebruiken door ofwel het eBike-systeem uit te schakelen of het ondersteuningsniveau op OFF te zetten. Hetzelfde geldt als de accu leeg is.

Samenspel van het eBike-systeem met de versnellingen

Ook met eBike-aandrijving moet u de versnellingen als bij een gewone fiets gebruiken (neem hiervoor goed nota van de gebruiksaanwijzing van uw eBike).

Onafhankelijk van de aard van de versnelling is het raadzaam om tijdens het schakelen het trappen kort te onderbreken. Daardoor wordt het schakelen vergemakkelijkt en de slijtage van de aandrijflijn beperkt.

Door de keuze van de juiste versnelling kunt u bij gelijke krachtsinspanning de snelheid en het bereik vergroten.

Eerste ervaringen opdoen

Het is aan te raden om de eerste ervaringen met de eBike op te doen op een plek waar weinig verkeer komt.

Probeer de verschillende ondersteuningsniveaus uit. Begin met het kleinste ondersteuningsniveau. Zodra u zich zeker voelt, kunt u met de eBike net als met elke fiets aan het ver- keer deelnemen.

Test het bereik van uw eBike onder verschillende omstandigheden, voordat u een langere tocht plant die meer vergt.

Invloeden op het bereik

De reikwijdte wordt door veel factoren beïnvloed, zoals bijvoorbeeld:

• ondersteuningsniveau
• snelheid
• schakelgedrag
• soort banden en bandenspanning
• leeftijd en onderhoudstoestand van de accu
• routeprofiel (hellingen) en -toestand (soort wegdek)
• tegenwind en omgevingstemperatuur
• gewicht van eBike, fietser en bagage

Daarom is het niet mogelijk om het bereik vóór aanvang van een rit en tijdens een rit exact te voorspellen. Algemeen geldt echter:

• Bij hetzelfde ondersteuningsniveau van de eBike-aandrijving: hoe minder kracht u moet gebruiken om een bepaalde snelheid te bereiken (bijv. door optimaal gebruik van de versnellingen), des te minder energie zal de eBike-aandrijving verbruiken en des te groter zal het bereik van een acculading zijn.
• Hoe hoger het ondersteuningsniveau bij verder gelijke omstandigheden gekozen wordt, des te geringer is het bereik.

Zorgvuldige omgang met de eBike

Neem de gebruiks- en opslagtemperaturen van de eBike-componenten in acht. Bescherm de aandrijfeenheid, boordcomputer en accu tegen extreme temperaturen (bijv. door intensieve zonnestraling zonder gelijktijdige ventilatie). De componenten (vooral de accu) kunnen door extreme temperaturen beschadigd worden.

Laat uw eBike-systeem minstens één keer per jaar technisch controleren (o.a. mechanisme, actualiteit van de systeem-software).

Onderhoud en service

Onderhoud en reiniging

Let er bij het vervangen van de lampen op of de lampen met het Bosch eBike-systeem compatibel zijn (vraag uw fietshandelaar) en of de opgegeven spanning overeenstemt. Er mogen alleen lampen met dezelfde spanning vervangen worden.

Alle componenten inclusief de aandrijfeenheid mogen niet onder water gedompeld of met water onder druk gereinigd worden.

Laat uw eBike-systeem minstens één keer per jaar technisch controleren (o.a. mechanisme, actualiteit van de systeem-software).

Neem voor service of reparaties aan de eBike contact op met een erkende rijwielhandel.

Klantenservice en gebruiksadvies

Neem bij alle vragen over het eBike-systeem en zijn componenten contact op met een erkende rijwielhandel.

Contactgegevens van erkende rijwielhandels vindt u op de internetpagina www.bosch-ebike.com.

Afvalverwijdering

Aandrijfeenheid, boordcomputer incl. bedie- ningseenheid, accu, snelheidssensor, accesso- res en verpakkingen moeten op een milieu- vriendelijke manier gerecycled worden.

Zorg er eigenhandig voor dat persoonlijke gegevens uit het apparaat werden gewist.

Gooi eBikes en hun componenten niet bij het huisvuil!

Volgens de Europese richtlijn 2012/19/EU moeten niet meer bruikbare elektrische apparaten en volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruikte accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Geef niet meer te gebruiken Bosch eBike-componenten gratis af bij een erkende rijwielhandel of bij een milieupark.

Wijzigingen voorbehouden.

nl Oorspronkelijke gebruiksaanwijzing

Veiligheidsaanwijzingen

Lees alle veiligheidsaan- wijzingen en instructies.

Het niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische

schokken, brand en/of zware verwondingen veroorzaken.

De inhoudsstoffen van Lithium-Ion-batterijcellen zijn in principe onder bepaalde omstandigheden ontvlambaar. Maak u daarom vertrouwd met de gedragsregels in deze gebruiksaanwijzing.

Bewaar alle veiligheidsaanwijzingen en instructies voor de toekomst.

Het in deze gebruiksaanwijzing gebruikte begrip accu heeft betrekking op alle originele Bosch eBike-accu's.

Lees de veiligheidsaanwijzingen en instructies in alle gebruiksaanwijzingen van het eBike-systeem evenals in de gebruiksaanwijzing van uw eBike, en neem deze in acht.
Haal de accu uit de eBike, voordat u werkzaamheden (bijv. inspectie, reparatie, montage, onderhoud, werkzaamheden aan de ketting etc.) aan de eBike uitvoert, deze met de auto of het vliegtuig vervoert of bewaart. Bij het per ongeluk activeren van het eBike-systeem bestaat er verwondingsgevaar.

▶ Open de accu niet. Er bestaat gevaar voor kortsluiting. Als de accu geopend wordt, vervalt elke aanspraak op garantie.

▶ Bescherm de accu tegen hitte (bijv. ook tegen aanhoudende bestraling door de zon), vuur en onderdompelen in water. Bewaar of gebruik de accu niet in de buurt van hete of brandbare voorwerpen. Er bestaat explosiegevaar.

Houd de niet-gebruikte accu uit de buurt van paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die overbrugging van de contacten zouden kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben. Bij in dit verband ontstane schade door kortsluiting vervalt elke aanspraak op garantie door Bosch.

▶ Vermijd mechanische belastingen of sterke hitte-in-werking. Deze zouden de batterijcellen kunnen beschadi-gen en tot het uitstromen van ontvlambare inhoudsstof-fen kunnen leiden.

Plaats het oplaadapparaat en de accu niet in de buurt van brandbare materialen. Laad de accu's alleen in droge toestand en op een brandveilige plaats. Wegens de bij het laden optredende opwarming bestaat brandgevaar.

▶ De eBike-accu mag niet zonder toezicht geladen worden.

Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij contact met water af. Wanneer de vloeistof in de ogen komt, dient u

bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties of verbrandingen leiden.

Accu's mogen niet aan mechanische stoten blootgesteld worden. Het gevaar bestaat dat de accu beschadigd wordt.
Bij beschadiging of verkeerd gebruik van de accu kunnen dampen ontsnappen. Zorg voor de aanvoer van frisse lucht en zoek bij klachten een arts op. De dampen kunnen de luchtwegen irriteren.
▶ Laad de accu alleen met originele Bosch oplaadapparaten op. Bij gebruik van niet-originele Bosch oplaadapparaten kan brandgevaar niet uitgesloten worden.
- Gebruik de accu alleen in combinatie met eBikes met een origineel Bosch eBike-aandrijfsysteem. Alleen zo wordt de accu tegen gevaarlijke overbelasting beschermd.
- Gebruik uitsluitend originele Bosch accu's die door de fabrikant voor uw eBike goedgekeurd werden. Het gebruik van andere accu's kan tot letsel en brandgevaar leiden. Bij gebruik van andere accu's wordt door Bosch geen aansprakelijkheid aanvaard en geen garantie geboden.
- Gebruik de bagagedrageraccu niet als greep. Als u de eBike aan de accu optilt, kunt u de accu beschadigen.
▶ Houd de accu uit de buurt van kinderen.

De veiligheid van onze klanten en producten is belangrijk voor ons. Onze eBike-accu's zijn Lithium-Ion-accu's die volgens de huidige stand van de techniek ontwikkeld en geproduceerd worden. Daarop betrekking hebbende veiligheids-normen leven wij na of overtreffen deze zelfs. In geladen toestand bevatten deze Lithium-Ion-accu's veel energie. Bij een defect (evt. van buitenaf niet te zien) kunnen Lithium-Ion-accu's in uiterst zeldzame gevallen en onder ongunstige omstandigheden in brand vliegen.

Privacyverklaring

Bij de aansluiting van de eBike op de Bosch DiagnosticTool worden gegevens met het doel van productverbetering over het gebruik van de Bosch eBike-accu's (o.a. temperatuur, celspanning enz.) doorgegeven aan Bosch eBike Systems (Robert Bosch GmbH). Meer informatie krijgt u op de Bosch eBike-website www.bosch-ebike.com.

Beschrijving van product en werking

Beoogd gebruik

De Bosch eBike-accu's zijn uitsluitend bestemd voor de stroomvoorziening van uw eBike-aandrijfeenheid en mogen niet voor andere doeleinden gebruikt worden.

Afgebeelde componenten

De nummering van de afgebeelde componenten heeft betrekking op de weergaven op de pagina's met afbeeldingen aan het begin van de gebruiksaanwijzing.

Alle afbeeldingen van fietsonderdelen, behalve de accu's en hun houders, zijn schematisch en kunnen bij uw eBike anders zijn.

Nederlands - 2

Naast de hier weergegeven functies kan het zijn dat op elk moment softwarewijzigingen voor het verhelpen van fouten en voor functiewijzigingen geïmplementeerd worden.

(1) Houder van bagagedrageraccu
(2) Bagagedrageraccu
(3) Werkings- en laadtoestandsindicatie
(4) Aan/uit-toets
(5) Sleutel van accuslot
(6) Accuslot
(7) Bovenste houder van standaardaccu

(8) Standaardaccu
(9) Onderste houder van standaardaccu
(10) Afdekkapje (levering alleen bij eBikes met 2 accu's)
(11) Oplaadapparaat
(12) Aansluitbus voor oplaadstekker
(13) Afdekking oplaadbus
(14) Tegenhoudbeveiliging PowerTube-accu
(15) PowerTube-accu
(16) Borghaak PowerTube-accu

Technische gegevens

Lithium-Ion-accu PowerPack 300 PowerPack 400 PowerPack 500
Productnummer BBS245	A) B)	BBS265A)	BBS275A)
	BBR245B) C)	BBR265C)	BBR275C)
Nominale spanning V= 36 36 36
Nominale capaciteit Ah 8,2 11 13,4
Energie Wh 300 400 500
Gebruikstemperatuur °C -5 ... +40 -5 ... +40 -5 ... +40
Bewaartemperatuur °C +10 ... +40 +10 ... +40 +10 ... +40
Toegestaan oplaadtemperatuurbereik °C 0 ... +40 0 ... +40 0 ... +40
Gewicht, ca.	kg	2,5A)/2,6C)	2,5A)/2,6C)	2,6A)/2,7C)
Beschermklasse		IP 54	IP 54	IP 54

A) Standaardaccu

B) Niet te gebruiken in combinatie met andere accu's in systemen met 2 accu's

C) Bagagedrageraccu

Lithium-Ion-accu PowerTube 400	PowerTube 500	PowerTube 625
Productnummer		BBP282 horizontaalA)BBP283 verticaalA)	BBP280 horizontaalBBP281 verticaal	BBP290 horizontaalBBP291 verticaal
Nominale spanning V= 36 36 36
Nominale capaciteit Ah 11 13,4 16,7
Energie Wh 400 500 625
Gebruikstemperatuur °C -5 ... +40 -5 ... +40 -5 ... +40
Opslagtemperatuur	°C +10 ... +40 +10 ... +40 +10 ... +40
Toegestaan oplaadtemperatuurbereik °C 0 ... +40 0 ... +40 0 ... +40
Gewicht, ca.	kg 2,9 2,9 3,5
Beschermklasse		IP 54	IP 54	IP 54

A) Niet te gebruiken in combinatie met andere accu's in systemen met 2 accu's

Montage

▶ Plaats de accu alleen op een schone ondergrond. Vermijd vooral het vervuilen van de oplaadbus en van de contacten, bijv. door zand of aarde.

Accu vóór het eerste gebruik controleren

Controleer de accu, voordat u deze de eerste keer oplaadt of met uw eBike gebruikt.

Druk hiervoor op de aan/uit-toets (4) om de accu in te schakelen. Als er geen led van de oplaadindicatie (3) brandt, dan is de accu mogelijk beschadigd.

Brandt minimaal één, maar niet alle leds van de oplaadindicatie (3), dan laadt u de accu vóór het eerste gebruik helemaal op.

▶ Laad een beschadigde accu niet op en gebruik deze niet. Neem contact op met een erkende rijwielhandel.

Accu opladen

▶ Een Bosch eBike-accu mag uitsluitend met een origineel Bosch eBike-oplaadapparaat geladen worden.

Aanwijzing: De accu wordt gedeeltelijk geladen geleverd.

Om de volledige capaciteit van de accu te verkrijgen, laadt u vóór het eerste gebruik de accu volledig met het oplaadapparaat op.

Lees voor het opladen van de accu de gebruiksaanwijzing van het oplaadapparaat en neem de voorschriften in acht.

De accu kan in elke laadtoestand opgeladen worden. Een onderbreking van het opladen schaadt de accu niet.

De accu is voorzien van een temperatuurbewaking die ervoor zorgt dat de accu alleen in het temperatuurbereik tussen 0 °C en 40 °C opgeladen kan worden.

Als de accu zich buiten het oplaadtemperatuurbereik bevindt, dan knipperen drie leds van de oplaadindicatie (3). Koppel de accu los van het oplaadapparaat en laat deze op temperatuur komen.

Sluit de accu pas weer op het oplaadapparaat aan, wanneer deze de toegestane oplaadtemperatuur heeft bereikt.

Oplaadindicatie

De vijf leds van de oplaadaanduiding (3) geven bij ingeschakelde accu de laadtoestand van de accu aan.

Daarbij komt elke led overeen met ca. 20% van de capaciteit. Als de accu volledig is opgeladen, branden alle vijf leds. De laadtoestand van de ingeschakelde accu verschijnt bovendien op het display van de boordcomputer. Lees daartoe de gebruiksaanwijzing van aandrijfeenheid en boordcomputer en houd u aan de voorschriften.

Ligt de capaciteit van de accu onder 10%, dan knippert de laatst overgebleven led.

Ligt de capaciteit van de accu onder 5%, dan gaan alle leds van de oplaadaanduiding (3) op de accu uit, er is echter nog een weergavefunctie van de boordcomputer.

Koppel na het opladen de accu los van het oplaadapparaat en het oplaadapparaat los van het elektriciteitsnet.

Gebruik van twee accu's voor één eBike (optioneel)

Een eBike kan door de fabrikant ook met twee accu's uitgerust worden. In dit geval is één van de oplaadbussen niet toegankelijk of is deze door de fietsfabrikant met een afsluitkapje afgesloten. Laad de accu's alleen op de toegankelijke oplaadbus.

▶ Open nooit door de fabrikant afgesloten oplaadbussen. Het opladen op een tevoren afgesloten oplaadbus kan tot onherstelbare schade leiden.

Wanneer u een eBike die voor twee accu's bestemd is, slechts met één accu wilt gebruiken, dek dan de contacten van de vrije aansluiting met het meegeleverde afdekkapje (10) af, omdat er anders door de open contacten gevaar voor een kortsluiting bestaat (zie afbeeldingen A en B).

Laadprocedure bij twee aangebrachte accu's

Zijn op een eBike twee accu's aangebracht, dan kunnen beide accu's via de niet afgesloten aansluiting geladen worden. Eerst worden beide accu's achtereenvolgens tot ca. 80–90 % geladen, vervolgens worden beide accu's parallel helemaal opgeladen (de LED's van beide accu's knipperen).

Tijdens het gebruik worden de beide accu's afwisselend ont- laden.

Als u de accu's uit de houders neemt, dan kunt u elke accu afzonderlijk laden.

Laadprocedure bij één geplaatste accu

Is slechts één accu geplaatst, dan kunt u alleen de accu op de fiets opladen die de toegankelijke oplaadbus heeft. De accu met de afgesloten oplaadbus kunt u alleen opladen, wanneer u de accu uit de houder neemt.

Accu plaatsen of verwijderen

▶ Schakel de accu en het eBike-systeem altijd uit, wan- neer u deze in de houder plaatst of uit de houder neemt.

Standaardaccu plaatsen en verwijderen (zie afbeelding A)

Om ervoor te zorgen dat de accu geplaatst kan worden, moet de sleutel (5) in het slot (6) zitten en het slot moet geopend zijn.

Voor het plaatsen van de standaardaccu (8) zet u deze met de contacten op de onderste houder (9) van de eBike (de accu kan een schuinte tot 7° t.o.v. het frame hebben). Kantel deze tot de aanslag in de bovenste houder (7) tot deze duidelijk hoorbaar vastklikt.

Controleer in alle richtingen of de accu vast zit. Sluit de accu altijd met het slot (6) af, omdat anders het slot open kan gaan en de accu uit de houder kan vallen.

Trek de sleutel (5) na het afsluiten altijd uit het slot (6). Op deze manier voorkomt u dat de sleutel eruit valt of dat de accu bij geparkeerde eBike door onbevoegden weggepakt wordt.

Voor het verwijderen van de standaardaccu (8) schakelt u deze uit en opent u het slot met de sleutel (5). Kantel de accu uit de bovenste houder (7) en trek deze uit de onderste houder (9).

Bagagedrageraccu plaatsen en verwijderen (zie afbeelding B)

Om ervoor te zorgen dat de accu geplaatst kan worden, moet de sleutel (5) in het slot (6) zitten en het slot moet geopend zijn.

Voor het plaatsen van de bagagedrageraccu (2) schuift u deze met de contacten naar voren in de houder (1) in de bagagedrager tot deze duidelijk hoorbaar vastklikt.

Controleer in alle richtingen of de accu vast zit. Sluit de accu altijd met het slot (6) af, omdat anders het slot open kan gaan en de accu uit de houder kan vallen.

Trek de sleutel (5) na het afsluiten altijd uit het slot (6). Op deze manier voorkomt u dat de sleutel eruit valt of dat de ac-

cu bij geparkeerde eBike door onbevoegden weggepakt wordt.

Voor het verwijderen van de bagagedrageraccu (2) schakelt u deze uit en opent u het slot met de sleutel (5). Trek de accu uit de houder (1).

PowerTube-accu (pivot) verwijderen (zie afbeelding C)

① Voor het verwijderen van de PowerTube-accu (15) opent u het slot (6) met de sleutel (5). De accu wordt ontgrendeld en valt in de tegenhoudbeveiliging (14).
② Duw van bovenaf op de tegenhoudbeveiliging, de accu wordt helemaal ontgrendeld en valt in uw hand. Trek de accu uit het frame.

Aanwijzing: Veroorzaakt door verschillende gerealiseerde constructies kan het zijn dat het plaatsen en verwijderen van de accu op een andere manier moet gebeuren. Lees hiervoor de gebruiksaanwijzing van de eBike-fabrikant.

PowerTube-accu (pivot) plaatsen (zie afbeelding D)

Om ervoor te zorgen dat de accu geplaatst kan worden, moet de sleutel (5) in het slot (6) zitten en het slot moet geopend zijn.

① Voor het plaatsen van de PowerTube-accu (15) plaatst u deze met de contacten in de onderste houder van het frame.
② Klap de accu naar boven tot deze door de tegenhoudbeveiliging (14) vastgehouden wordt.
③ Houd het slot met de sleutel open en duw de accu naar boven tot deze duidelijk hoorbaar vastklikt. Controleer in alle richtingen of de accu vast zit.
④ Sluit de accu altijd met het slot (6) af, omdat anders het slot open kan gaan en de accu uit de houder kan vallen.

Trek de sleutel (5) na het afsluiten altijd uit het slot (6). Op deze manier voorkomt u dat de sleutel eruit valt of dat de accu bij geparkeerde eBike door onbevoegden weggepakt wordt.

Gebruik

Ingebruikname

- Gebruik uitsluitend originele Bosch accu's die door de fabrikant voor uw eBike goedgekeurd werden. Het gebruik van andere accu's kan tot letsel en brandgevaar leiden. Bij gebruik van andere accu's wordt door Bosch geen aansprakelijkheid aanvaard en geen garantie geboden.

In- en uitschakelen

Het inschakelen van de accu is een van de mogelijkheden om het eBike-systeem in te schakelen. Lees daartoe de gebruiksaanwijzing van aandrijfeenheid en boordcomputer en houd u aan de voorschriften.

Controleer vóór het inschakelen van de accu of het eBikesysteem of het slot (6) afgesloten is.

Voor het inschakelen van de accu drukt u op de aan/uit-toets (4). Gebruik geen scherpe of spitse voorwerpen om op de toets te drukken. De leds van de indicatie (3) gaan branden en geven tevens de laadtoestand aan.

Aanwijzing: Ligt de capaciteit van de accu onder 5 %, dan brandt op de accu geen led van de oplaadaanduiding (3). Alleen op de boordcomputer/bedieningseenheid is te zien of het eBike-systeem ingeschakeld is.

Voor het uitschakelen van de accu drukt u opnieuw op de aan/uit-toets (4). De leds van de indicatie (3) gaan uit. Het eBike-systeem wordt daarmee eveneens uitgeschakeld.

Wordt ongeveer 10 minuten lang geen vermogen van de eBike-aandrijving gevraagd (bijv. omdat de eBike stilstaat) en niet op een toets van boordcomputer of bedieningseenheid van de eBike gedrukt, dan schakelt het eBike-systeem automatisch uit.

De accu is door de "Electronic Cell Protection (ECP)" beschermd tegen diepontlading, overlading, oververhitting en kortsluiting. Bij gevaar wordt de accu door een veiligheidsschakeling automatisch uitgeschakeld.

Als een defect van de accu herkend wordt, dan knipperen twee leds van de oplaadindicatie (3). Neem in dit geval contact op met een erkende rijwielhandel.

Aanwijzingen voor de optimale omgang met de accu

De levensduur van de accu kan verlengd worden, wanneer deze goed verzorgd wordt en met name bij de juiste temperaturen bewaard wordt.

Met toenemende ouderdom zal de capaciteit van de accu echter ook bij goede verzorging afnemen.

Een duidelijk kortere gebruiksduur na het opladen geeft aan dat de accu versleten is. U moet de accu vervangen.

Accu voor en tijdens het bewaren bijladen

Bewaar de accu, wanneer deze langere tijd (> 3 maanden) niet gebruikt wordt, bij een laadtoestand van ongeveer 30 % tot 60 % (2 tot 3 leds van de oplaadindicatie (3) branden). Controleer de laadtoestand na 6 maanden. Als nog maar één led van de oplaadindicatie (3) brandt, dan laadt u de accu weer op tot ongeveer 30 % à 60 %.

Aanwijzing: Als de accu langere tijd in lege toestand bewaard wordt, dan kan deze ondanks de geringe zelfontlading beschadigd en de opslagcapaciteit sterk verminderd worden.

Het is niet aan te raden de accu langdurig op het oplaadapparaat aangesloten te laten.

Bewaaromstandigheden

Bewaar de accu bij voorkeur op een droge en goed geventi- leerde plaats. Bescherm deze tegen vocht en water. Bij on- gunstige weersomstandigheden is het bijv. aan te raden om de accu van de eBike te verwijderen en tot het volgende ge- bruik in een gesloten ruimte te bewaren.

Bewaar de eBike-accu's op de volgende plekken:

- in een ruimte met rookmelders

• niet in de buurt van brandbare of licht ontvlambare voorwerpen
• niet in de buurt van hittebronnen

Voor een optimale levensduur van de eBike-accu bewaart u de eBike-accu's bij temperaturen tussen 10 °C en 20 °C.

Temperaturen onder -10 ^ of boven 60 ^ moeten altijd vermeden worden.

Let erop dat de maximale bewaartemperatuur niet overschreden wordt. Laat de accu bijv. in de zomer niet in de auto liggen en bewaar deze niet in fel zonlicht.

Er wordt aangeraden om de accu voor het bewaren niet op de fiets te laten zitten.

Gedrag bij fouten

De Bosch eBike-accu mag niet geopend worden, ook niet voor reparatiedoeleinden. Er bestaat het gevaar dat de Bosch eBike-accu, bijv. door een kortsluiting, in brand kan vliegen. Dit gevaar bestaat bij verder gebruik van een eenmaal geopende Bosch eBike-accu ook op een later moment.

Laat daarom de Bosch eBike-accu bij fouten niet repareren, maar door uw rijwielhandelaar vervangen door een originele Bosch eBike-accu.

Onderhoud en service

Onderhoud en reiniging

▶ De accu mag niet onder water gedompeld of met een waterstraal gereinigd worden.

Houd de accu schoon en vermijd contact met huidverzorgingsproducten en insecticiden. Reinig deze voorzichtig met een vochtige, zachte doek.

Maak af en toe de stekkerpolen schoon en vet deze licht in.

Als de accu niet meer werkt, dient u contact op te nemen met een erkende rijwielhandel.

Klantenservice en gebruiksadvies

Neem bij alle vragen over het vervoer van de accu's contact op met een erkende rijwielhandel.

▶ Noteer fabrikant en nummer van de sleutel (5). Neem bij verlies van de sleutels contact op met een erkende rijwielhandel. Vermeld daarbij fabrikant en nummers van de sleutels.

Contactgegevens van erkende rijwielhandels vindt u op de internetpagina www.bosch-ebike.com.

Vervoer

Wanneer u uw eBike buiten uw auto, bijv. op een fietsdrager, meeneemt, verwijder dan de boordcomputer en de eBike-accu om beschadigingen te vermijden.

De accu's vallen onder de vereisten van de wetgeving inzake gevaarlijke goederen. Onbeschadigde accu's kunnen door de privégebruiker zonder verdere verplichtingen over de weg vervoerd worden.

Bij het vervoer door professionele gebruikers of bij het vervoer door derden (bijv. luchttransport of transportbedrijf) moeten specifieke vereisten aan verpakking en aanduiding in

acht genomen worden (bijv. voorschriften van de ADR). Indien nodig kan bij de voorbereiding van het verzendstuk het advies van een expert voor gevaarlijke stoffen ingewonnen worden.

Verstuur de accu's alleen, wanneer de behuizing onbeschadigd is en de accu functioneert. Gebruik voor een transport de originele Bosch verpakking. Plak open contacten af en verpak de accu zodanig dat hij niet beweegt in de verpakking. Wijs uw pakketdienst erop dat het om een gevaarlijk product gaat. Neem ook eventuele bijkomende nationale voorschriften in acht.

Neem bij alle vragen over het vervoer van de accu's contact op met een erkende rijwielhandel. Bij de rijwielhandel kunt u ook een geschikte transportverpakking bestellen.

Afvalverwijdering

Oplaadapparaten, accessoires en verpakkingen moeten op een voor het milieu verantwoorde wijze worden gerecycled.

Gooi de accu's niet bij het huisvuil!

Plak vóór het afvoeren van de accu's de contactvlakken van de accupolen met tape af.

Pak sterk beschadigde eBike-accu's niet met blote handen vast, omdat elektrolyt kan uitstromen en tot huidirritaties kan leiden. Bewaar de defecte accu op een veilige plek in de buitenlucht. Plak eventueel de polen af en informeer uw handelaar. Deze ondersteunt u bij een vakkundige afvalverwijdering.

Volgens de Europese richtlijn 2012/19/EU moeten niet meer bruikbare elektrische apparaten en volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruikte accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Li-Ion:

Neem goed nota van de aanwijzingen in het ge- deelte (zie „Vervoer“,

Pagina Nederlands - 5).

Wijzigingen voorbehouden.

nl Oorspronkelijke gebruiksaanwijzing

Veiligheidsaanwijzingen

Lees alle veiligheidsaan- wijzingen en instructies.

Het niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische

schokken, brand en/of zware verwondingen veroorzaken.

Bewaar alle veiligheidsaanwijzingen en instructies voor de toekomst.

Het in deze gebruiksaanwijzing gebruikte begrip accu heeft betrekking op alle originele Bosch eBike-accu's.

Lees de veiligheidsaanwijzingen en instructies in alle gebruiksaanwijzingen van het eBike-systeem evenals in de gebruiksaanwijzing van uw eBike, en neem deze in acht.

Houd het oplaadapparaat uit de buurt van regen of natheid. Bij het binnendringen van water in een oplaadapparaat bestaat het risico van een elektrische schok.

▶ Laad alleen voor eBikes toegestane Bosch Li-Ion-accu's op. De accuspanning moet bij de acculaadspanning van het oplaadapparaat passen. Anders bestaat er brand- en explosiegevaar.
Houd het oplaadapparaat schoon. Door vervuiling bestaat er gevaar voor een elektrische schok.
- Controleer vóór elk gebruik oplaadapparaat, kabel en stekker. Gebruik het oplaadapparaat niet, als u beschadigingen vaststelt. Open het oplaadapparaat niet. Beschadigde oplaadapparaten, kabels en stekkers verhogen het risico van een elektrische schok.
- Gebruik het oplaadapparaat niet op een licht ontvlambare ondergrond (bijv. papier, textiel enz.) of in een brandbare omgeving. Vanwege de bij het opladen optredende verwarming van het oplaadapparaat bestaat brandgevaar.
Wees voorzichtig, wanneer u het oplaadapparaat tijdens het opladen aanraakt. Draag werkhandschoenen. Het oplaadapparaat kan vooral bij hoge omgevingstemperaturen zeer heet worden.
Bij beschadiging of verkeerd gebruik van de accu kunnen dampen ontsnappen. Zorg voor de aanvoer van frisse lucht en zoek bij klachten een arts op. De dampen kunnen de luchtwegen irriteren.
▶ De eBike-accu mag niet zonder toezicht geladen worden.
Houd toezicht op kinderen bij gebruik, reiniging en onderhoud. Hierdoor wordt gegarandeerd dat kinderen niet met het oplaadapparaat spelen.
- Kinderen en personen die op grond van hun fysieke, zintuiglijke of geestelijke vermogens, hun onervarenheid of hun gebrek aan kennis niet in staat zijn het oplaadapparaat veilig te bedienen, mogen dit oplaadapparaat niet zonder toezicht of instructie door een verantwoordelijke persoon gebruiken. Anders bestaat er gevaar voor verkeerde bediening en verwondingen.

Aan de onderkant van het oplaadapparaat bevindt zich een sticker met een informatietekst in het Engels (in de weergave op de pagina met afbeeldingen aangegeven met nummer (4)) en met de volgende inhoud: UITSLUITEND gebruiken met BOSCH Li-lon-accu's!

Beschrijving van product en werking

Beoogd gebruik

Naast de hier weergegeven functies kan het zijn dat op elk moment softwarewijzigingen voor het verhelpen van fouten en voor functiewijzigingen geïmplementeerd worden.

De Bosch eBike-oplaadapparaten zijn uitsluitend bestemd voor het opladen van Bosch eBike-accu's en mogen niet voor andere doeleinden gebruikt worden.

Afgebeelde componenten

De nummering van de afgebeelde componenten heeft betrekking op de weergaven op de pagina's met afbeeldingen aan het begin van de gebruiksaanwijzing.

Sommige weergaven in deze gebruiksaanwijzing kunnen, afhankelijk van de uitrusting van uw eBike, in geringe mate afwijken van de werkelijke omstandigheden.

(1) Oplaadapparaat
(2) Apparaataansluiting
(3) Apparaatstekker
(4) Veiligheidsaanwijzingen oplaadapparaat
(5) Oplaadstekker
(6) Aansluitbus voor oplaadstekker
(7) Afdekking oplaadbus
(8) Bagagedrageraccu
(9) Aanduiding van werking en laadtoestand

(10) Aan/uit-toets accu

(11) Standaardaccu

Technische gegevens

Oplaadapparaat Standard Charger(36-4/230)		Compact Charger(36-2/100-230)	Fast Charger(36-6/230)
Productnummer BCS220 BCS230 BCS250
Nominale spanning V~ 207 ... 264 90 ... 264 207 ... 264
Frequentie Hz 47 ... 63 47 ... 63 47 ... 63
Accu-laadspanning V= 36 36 36
Laadstroom (max.) A 4 2 6			A)
Oplaadtijd
– PowerPack 300, ca. h 2,5 5 2
– PowerPack 400, ca. h 3,5 6,5 2,5
– PowerPack 500, ca. h 4,5 7,5 3
Gebruikstemperatuur °C 0 ... +40 0 ... +40 0 ... +40
Opslagtemperatuur	°C +10 ... +40 +10 ... +40 +10 ... +40
Gewicht, ca.	kg 0,8 0,6 1,0
Beschermklasse	IP 40	IP 40	IP 40

A) De laadstroom wordt bij het PowerPack 300 evenals bij accu's van de Classic+ Line op 4 A begrensd.
De gegevens gelden voor een nominale spanning [U] van 230 V. Bij afwijkende spanningen en in landspecifieke uitvoeringen kunnen deze gegevens variëren.

Gebruik

Ingebruikname

Oplaadapparaat op het elektriciteitsnet aansluiten (zie afbeelding A)

▶ Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het oplaadapparaat. Met 230 V aangeduide oplaad-apparaten kunnen ook met 220 V gebruikt worden.

Steek de apparaatstekker (3) van het netsnoer in de apparaataansluiting (2) op het oplaadapparaat.

Sluit het netsnoer (verschilt per land) op het elektriciteitsnet aan.

Weggenomen accu opladen (zie afbeelding B)

Schakel de accu uit en neem deze uit de houder op de eBike. Lees hiervoor de gebruiksaanwijzing van de accu en neem deze in acht.

▶ Plaats de accu alleen op een schone ondergrond. Vermijd vooral het vervuilen van de oplaadbus en van de contacten, bijv. door zand of aarde.

Steek de oplaadstekker (5) van het oplaadapparaat in de aansluitbus (6) op de accu.

Accu op de fiets opladen (zie afbeeldingen C en D)

Schakel de accu uit. Reinig de afdekking van de oplaadbus (7). Vermijd vooral het vervuilen van de oplaadbus en van de contacten, bijv. door zand of aarde. Til de afdekking van de oplaadbus (7) op en steek de oplaadstekker (5) in de oplaadbus (6).

▶ Door verwarming van het oplaadapparaat bij het opla- den bestaat brandgevaar. Laad de accu's op de fiets alleen in droge toestand en op een brandveilige

plaats. Als dit niet mogelijk is, neem dan de accu uit de houder en laad deze op een geschiktere plaats. Lees hiervoor de gebruiksaanwijzing van de accu en neem deze in acht.

Laadprocedure bij twee aangebrachte accu's

Zijn op een eBike twee accu's aangebracht, dan kunnen beide accu's via de niet afgesloten aansluiting geladen worden. Eerst worden beide accu's achtereenvolgens tot ca. 80–90 % geladen, vervolgens worden beide accu's parallel helemaal opgeladen (de LED's van beide accu's knipperen).

Tijdens het gebruik worden de beide accu's afwisselend ont- laden.

Als u de accu's uit de houders neemt, dan kunt u elke accu afzonderlijk laden.

Laadprocedure

Het laden begint, zodra het oplaadapparaat met de accu of de oplaadbus op de fiets en het elektriciteitsnet verbonden is.

Aanwijzing: Het laden is alleen mogelijk, wanneer de temperatuur van de eBike-accu zich in het toegestane laadtemperatuurbereik bevindt.

Aanwijzing: Tijdens het laden wordt de aandrijfeenheid ge- deactiveerd.

Het laden van de accu is met en zonder boordcomputer mogelijk. Zonder boordcomputer kan het laden alleen op de accu-oplaadaanduiding gecontroleerd worden.

Bij een aangesloten boordcomputer verschijnt een dienovereenkomstige melding op het display.

De laadtoestand wordt met de accu-oplaadaanduiding (9) op de accu en met de balkjes op de boordcomputer weergegeven.

Tijdens het laden branden de LED's van de oplaadaanduiding (9) op de accu. Elke permanent brandende LED komt overeen met ongeveer 20 % capaciteit oplading. De knipperende LED geeft het opladen van de volgende 20 % aan.

Is de eBike-accu volledig geladen, dan gaan de LED's onmiddellijk uit en de boordcomputer wordt uitgeschakeld. Het laden wordt beëindigd. Door op de aan/uit-toets (10) op de eBike-accu te drukken kan de laadtoestand gedurende 3 seconden weergegeven worden.

Koppel het oplaadapparaat los van het elektriciteitsnet en de accu van het oplaadapparaat.

Als de accu van het oplaadapparaat wordt losgekoppeld, dan wordt de accu automatisch uitgeschakeld.

Aanwijzing: Wanneer u op de fiets heeft opgeladen, sluit dan na het laden de oplaadbus (6) zorgvuldig met de afdekking (7), zodat er geen vuil of water kan binnendringen.

Als het oplaadapparaat na het laden niet van de accu gescheiden wordt, dan schakelt het oplaadapparaat na een paar uur opnieuw in, controleert de laadtoestand van de accu en begint eventueel opnieuw met opladen.

Fouten - oorzaken en verhelpen

Oorzaak Verhelpen
Accu defect	Twee LED's op de accu knipperen.Neem contact op met een erkende rijwielhandel.
Accu te warm of te koud	Drie LED's op de accu knipperen.Koppel de accu los van het oplaadapparaat tot het laadtempe-ratuurbereik bereikt is.Sluit de accu pas weer op het oplaadapparaat aan, wanneer deze de toegestane laadtemperatuur heeft bereikt.
Het oplaadapparaat laadt niet.	Geen LED knippert (afhankelijk van de laadtoestand van de eBike-accu branden een of meer LED's continu).Neem contact op met een erkende rijwielhandel.
Geen opladen mogelijk (geen aanduiding op accu)
Stekker niet correct ingestoken Controleer alle steekverbindingen.
Contacten van accu vuil Reinig de contacten op de accu voorzichtig.
Stopcontact, kabel of oplaadapparaat defect Controleer de netspanning, laat het oplaadapparaat door de rijwielhandel controleren.
Accu defect Neem contact op met een erkende rijwielhandel.

Onderhoud en service

Onderhoud en reiniging

Mocht het oplaadapparaat niet meer werken, neem dan contact op met een erkende rijwielhandel.

Klantenservice en gebruiksadvies

Neem bij alle vragen over het eBike-systeem en zijn componenten contact op met een erkende rijwielhandel.

Contactgegevens van erkende rijwielhandels vindt u op de internetpagina www.bosch-ebike.com.

Afvalverwijdering

Oplaadapparaten, accessoires en verpakkingen moeten op een voor het milieu verantwoorde wijze worden gerecycled. Gooi oplaadapparaten niet bij het huisvuil!

Zorg er eigenhandig voor dat persoonlijke gegevens uit het apparaat werden gewist.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur en de omzetting ervan in nationaal recht, moeten niet meer bruikbare oplaadapparaten apart ingezameld en op een milieu-vriendelijke manier gerecycled worden.

Geef niet meer te gebruiken Bosch eBike-componenten gratis af bij een erkende rijwielhandel of bij een milieupark.

Wijzigingen voorbehouden.

Adressen en telefoonnummers:

• Neem voor Service en Garantie a.u.b. contact op met uw lokale dealer.
• Bezoek de website (Menu/Ondersteuning) voor de laatste revisie van deze handleiding.

Nieuwe functies, zoals beschreven in de laatste handleiding, zijn mogelijk niet beschikbaar op uw elektrische fiets.

Contacter
