Producttype	Grasmaaier (bosmaaier / graskantenmaaier)
Merk	PowerPlus
Model	POWXG30405
Spanning	230-240 V ~50 Hz
Vermogen	1000 W
Motortype	Borstelmotor
Aslengte	600 mm
Lengte stroomkabel	0,35 m
Graskantenmaaier: snijbreedte	380 mm
Graskantenmaaier: draaddiameter	2,0 mm
Graskantenmaaier: draadlengte	5 m
Graskantenmaaier: type draadaanvoer	Tikken en werken
Graskantenmaaier: spoeltype	Dubbele draad
Bosmaaier: snijbreedte	230 mm
Bosmaaier: bescherming	Metalen deksel + plastic bescherming
Bosmaaier: aantal tanden	4
Geluidsdrukniveau (LpA)	86 dB(A)
Geluidsvermogen (LwA)	94 dB(A)
Trillingen (aw)	7,7 m/s²
Garantie	36 maanden
Beschermingsklasse	II (dubbele isolatie)
Toepassingen	Bosmaaien, graskantenmaaien
Onderhoud	Regelmatig reinigen van de openingen en de snijkop
Inbegrepen reserveonderdelen	Metalen mes, draadspoel, sleutels

Veelgestelde vragen - POWXG30405 PowerPlus

Hoe monteer ik de aandrijfas?

Draai de knop (5) los, schuif de voorste buisas (2) in de buisas van de aandrijfas (1) tot de vergrendelpen (6) in de opening van de koppeling (7) klikt, zet vervolgens vast met de knop (5).

Hoe vervang ik het metalen mes door de draadspoel?

Keer het gereedschap om, steek de inbussleutel in de opening onder het mes om te blokkeren, draai de zeshoekmoer (linkse schroefdraad) rechtsom los, verwijder het mes. Draai de spoel linksom op de as. Volg de omgekeerde volgorde voor het monteren van het mes.

Hoe start en stop ik het apparaat?

Om te starten, duw de ontgrendelschakelaar (a) naar voren en druk vervolgens op de trekker (b). Om te stoppen, laat de trekker los.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd een veiligheidsbril, gehoorbescherming, handschoenen en stevige schoenen. Houd een afstand van minstens 15 m tot anderen. Werk niet in de regen of op natte grond. Controleer of de kabel niet beschadigd is.

Hoe wordt de snijdraad aangevoerd?

De draad wordt aangevoerd door tijdens het werk de snijkop op de grond te tikken (tikvoeding). Als de draad niet wordt aangevoerd, controleer of de spoel voldoende draad bevat en of deze niet in de war is.

Wat te doen als de draad niet wordt aangevoerd?

Mogelijke oorzaken: draad versmolten, lege spoel, draad te kort of in de war. Oplossingen: spray silicone, vervang de spoel, verwijder de te korte draad of wikkel deze opnieuw.

Kan ik de bosmaaier gebruiken om bomen te snijden?

Nee, het apparaat is ontworpen voor het maaien van onkruid en hoog gras. Snijd nooit objecten met een diameter groter dan 13 mm. Gebruik het niet om hout te zagen.

Hoe onderhoud ik het apparaat?

Reinig regelmatig de ventilatieopeningen met een zachte borstel. Reinig de snijkop en verwijder opgehoopt gras onder de beschermkap. Houd het mes scherp. Na gebruik, trek de stekker uit en berg het op buiten bereik van kinderen.

Wat is de garantieperiode?

De garantie bedraagt 36 maanden vanaf de aankoopdatum door de eerste gebruiker. Het dekt materiaal- en fabricagefouten, maar niet normale slijtage of schade door verkeerd gebruik.

Waar kan ik reserveonderdelen vinden?

Neem contact op met uw dealer of een erkende Powerplus-service. Gebruik alleen originele onderdelen om de veiligheid te waarborgen. Het servicenummer is 00 32 3 292 92 90.

GEBRUIKSAANWIJZING POWXG30405 PowerPlus

5.3 Veiligheid van personen....5

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap....6

5.5 Service....6

6 BIJKOMENDE VEILIGHEIDSWAARSCHUWINGEN....6

6.1 Bosmaaier 6

6.2 Trimmer 7

6.3 Gebruik altijd uw gezond verstand 8

7 MONTAGE....8

7.1 Montage van de schacht (Fig. A & B)......8

7.2 Montage van de beschermkap (Fig. A & C) 8

7.3 De schouderriem installeren (Fig. A & D)......8

7.4 De ronde handgreep monteren (Fig. A & E) 8

7.5 Het metalen mes of de spoel vervangen (Fig. A, F & G)....9

7.5.1 Metalen mes verwijderen (Fig. A & F) 9

7.5.2 Installeren van het mes (Fig. A & F) 9

7.5.3 Trimkop (Fig. A & G) 9

7.5.4 De trimkop openen....9

8 BEDIENING....10

8.1 Starten van de machine (Fig. H)....10

8.2 Stoppen van de machine (Fig. H)....10

8.3 Werken met de draadspoel....10

8.4 Werken met het 4-tandsmes....10

8.5 Trimmethodes....10

8.5.1 Trimmen / maaien....11

POWERPLUS® HIGH QUALITY TOOLS

POWXG30405 NL

8.5.2 Van dichtbij trimmen....11
8.5.3 Trimmen rond afsluiting / fundering....11
8.5.4 Trimmen rond bomen....11
8.5.5 Scalperen....11
9 REINIGING EN ONDERHOUD 12
9.1 Het trimmer- en bosmaaierhulpstuk reinigen.... 12
10 PROBLEEMOPLOSSING 12
11 TECHNISCHE GEGEVENS....13
12 GELUID 13
13 ONDERHOUDSINTERVALLEN....13
13.1 Kettingzaag 13
14 GARANTIE 14
15 MILIEU....14
16 CONFORMITEITSVERKLARING 15

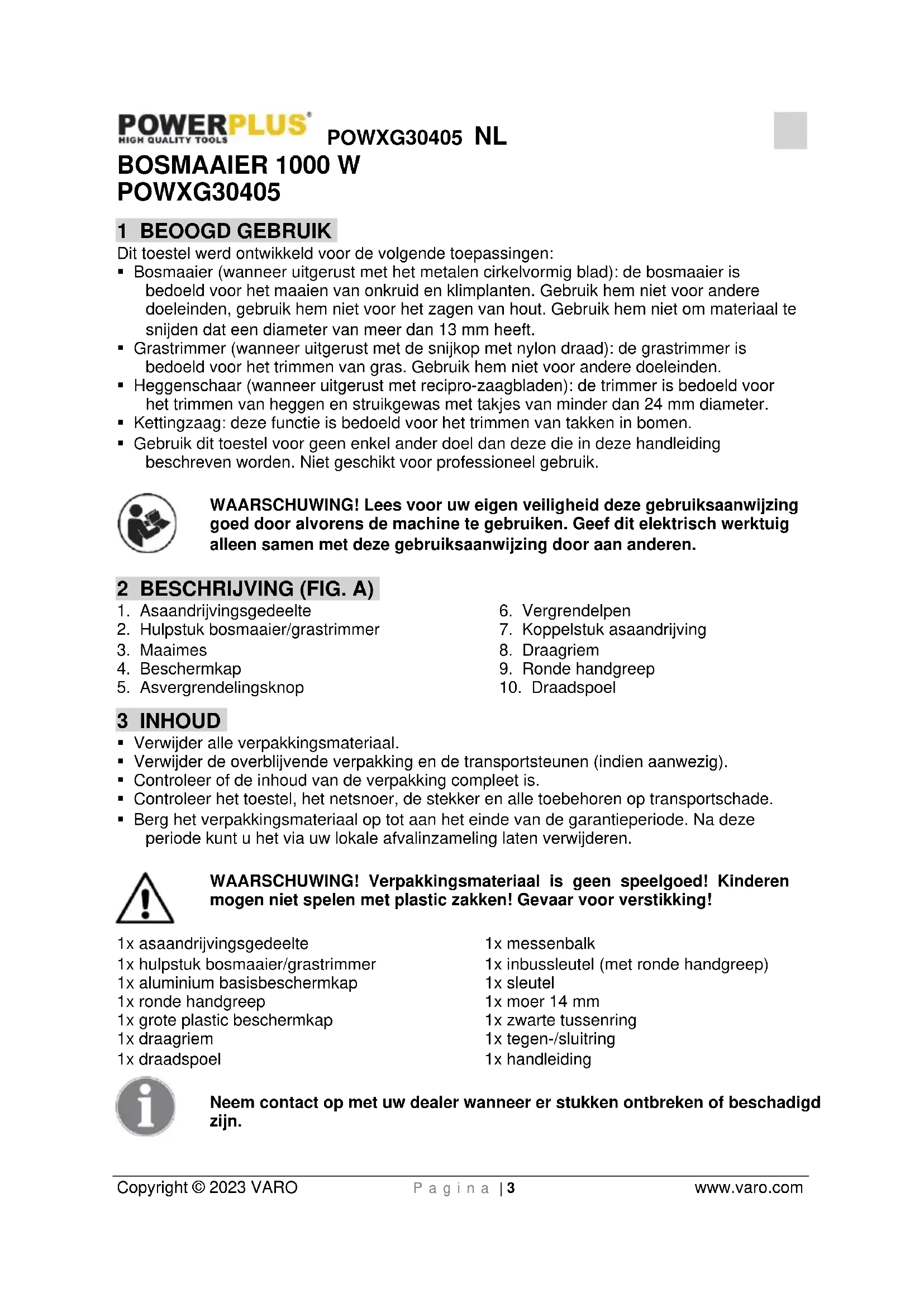

BOSMAAIER 1000 W POWXG30405

1 BEOOGD GEBRUIK

Dit toestel werd ontwikkeld voor de volgende toepassingen:

• Bosmaaier (wanneer uitgerust met het metalen cirkelvormig blad): de bosmaaier is bedoeld voor het maaien van onkruid en klimplanten. Gebruik hem niet voor andere doeleinden, gebruik hem niet voor het zagen van hout. Gebruik hem niet om materiaal te snijden dat een diameter van meer dan 13 mm heeft.
• Grastrimmer (wanneer uitgerust met de snijkop met nylon draad): de grastrimmer is bedoeld voor het trimmen van gras. Gebruik hem niet voor andere doeleinden.
• Heggenschaar (wanneer uitgerust met recipro-zaagbladen): de trimmer is bedoeld voor het trimmen van heggen en struikgewas met takies van minder dan 24 mm diameter.
• Kettingzaag: deze functie is bedoeld voor het trimmen van takken in bomen.
• Gebruik dit toestel voor geen enkel ander doel dan deze die in deze handleiding beschreven worden. Niet geschikt voor professioneel gebruik.

WAARSCHUWING! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen.

1. Asaandrijvingsgedeelte
2. Hulpstuk bosmaaier/grastrimmer
3. Maaimes
4. Beschermkap

5. Asvergrendelingsknop

6. Vergrendelpen

7. Koppelstuk asaandrijving
8. Draagriem
9. Ronde handgreep
10. Draadspoel

3 INHOUD

■ Verwijder alle verpakkingsmateriaal.
- Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
- Controleer of de inhoud van de verpakking compleet is.
- Controleer het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
- Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na deze periode kunt u het via uw lokale afvalinzameling laten verwijderen.

WAARSCHUWING! Verpakkingsmateriaal is geen speelgoed! Kinderen mogen niet spelen met plastic zakken! Gevaar voor verstikking!

1x asaandrijvingsgedeelte
1x hulpstuk bosmaaier/grastrimmer
1x aluminium basisbeschermkap
1x ronde handgreep
1x grote plastic beschermkap
1x draagriem
1x draadspoel

1x messenbalk
1x inbussleutel (met ronde handgreep)
1x sleutel
1x moer 14 mm
1x zwarte tussenring
1x tegen-/sluitring
1x handleiding

Neem contact op met uw dealer wanneer er stukken ontbreken of beschadigd zijn.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

	Gevaar voor lichamelijk letsel of materiële schade.			Het dragen van beschermingsschoenen wordt aangeraden.
	Voor gebruik de handleiding lezen.			Draag handschoenen.
	Draag gehoorbescherming. Draag een veiligheidsbril.			Let op voor projectielen die worden weggeslingerd of afketsen.
	Gebruik het toestel nooit in vochtige of natte omstandigheden. Vocht verhoogt het gevaar voor elektrische schokken.			Hou personen en dieren minstens 15 m uit de buurt van de machine tijdens het werken.
	Klasse II - De machine is dubbel geïsoleerd een aardedraad is daarom niet nodig.			Conform de essentiële eisen van de Europese richtlijn(en).
	Indien er stof ontstaat, stofmasker dragen.			Elektrische producten mogen niet met het huishoudelijk afval worden meegegeven.
	Belangrijke informatie!			Veiligheidswaarschuwing voor terugslag.

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem alle voorschriften en veiligheidswaarschuwingen door. Het niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Bewaar de veiligheidswaarschuwingen en de instructies als referentie voor later. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

5.1 Werkplaats

• Hou de werkplaats opgeruimd en goed verlicht. Wanorde en een slecht verlichte werkplaats kunnen tot ongevallen leiden.
• Gebruik het apparaat niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrisch gereedschap brengt vonken voort die dergelijke stoffen of dampen kunnen laten ontbranden.
• Zorg dat er geen kinderen of andere personen in de buurt zijn als u het elektrisch apparaat gebruikt. Afleiding kan ervoor zorgen dat u de controle over het toestel verliest.

5.2 Elektrische veiligheid

Controleer altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje.

- De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen.

- Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wanneer uw lichaam geaard is.

- Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op elektrische schokken.

- Beschadig het snoer niet. Gebruik de kabel niet om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.

- Wanneer u het gereedschap buitenshuis gebruikt, gebruik dan een verlengkabel die geschikt is voor gebruik buiten. Het gebruik van een verlengkabel die geschikt is voor gebruik buitenshuis vermindert het gevaar voor een elektrische schok.

- Wanneer het gebruik van het gereedschap in een vochtige omgeving niet te vermijden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.

5.3 Veiligheid van personen

- Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.

- Draag uw persoonlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.

- Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt terwijl het ingeschakeld is, kan dat tot ongevallen leiden.

- Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.

- Overschat uzelf niet. Neem een veilige houding aan en zorg dat u uw evenwicht niet verliest. Zo kunt u het apparaat in een onverwachte situatie beter onder controle houden.

- Draag gepaste kleding. Draag geen wijde kleren en geen sieraden. Hou uw haar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren kunnen door bewegende delen worden gegrepen.

- Als er stofafzuig- en stofopvanginrichtingen kunnen worden gemonteerd, moet u ervoor zorgen dat die aangesloten zijn en juist worden gebruikt. Het gebruik van dergelijke inrichtingen doet de gevaren door stof afnemen.

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

• Overbelast het apparaat niet. Gebruik voor uw werk het elektrische gereedschap dat daarvoor bestemd is. Elektrisch gereedschap zal beter presteren en veiliger werken wanneer het wordt gebruikt in situaties waarvoor het dient.
• Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch apparaat dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden hersteld.
• Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires vervangt of het apparaat opbergt. Deze voorzorgsmaatregel voorkomt dat het apparaat ongewild wordt gestart.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat personen die niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing niet hebben gelezen, het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt.
• Ga zorgvuldig om met het apparaat. Controleer op verkeerd uitgelijnde of vastgelopen bewegende onderdelen, breuk of andere defecten die de werking van het gereedschap zouden kunnen beïnvloeden. Elektrisch gereedschap dat defect is moet hersteld worden. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Hou snijgereedschap scherp en zuiver. Zorgvuldig onderhouden snijgereedschap met scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren.
• Gebruik elektrisch gereedschap, accessoires, speciaal gereedschap en dergelijke meer in overeenstemming met deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situaties leiden.

5.5 Service

- Laat uw apparaat uitsluitend door gekwalificeerde vaklui en met originele reserveonderdelen herstellen. Zo bent u er zeker van dat het apparaat aan de veiligheidseisen blijft voldoen.

6 BIJKOMENDE VEILIGHEIDSWAARSCHUWINGEN

6.1 Bosmaaier

• VOLG ALLE WAARSCHUWINGEN en instructies betreffende het gebruik en de installatie van de messen.
• HET MES KAN HEFTIG WEGSCHIETEN VAN MATERIAAL DAT HET NIET KAN SNIJDEN – Het wegschieten van het mes kan leiden tot amputatie van armen of benen. Hou personen en dieren op een afstand van 50 voet (15 meter) in alle richtingen. Als het mes tijdens het gebruik vreemde voorwerpen raakt zet dan de machine af en laat het mes tot stilstand komen. Controleer dan het mes op beschadigingen. Gooi het mes altijd weg als het gescheurd of verbogen is.
• INSPECTEER UW BOSMAAIER EN HULPSTUKKEN VOOR IEDER GEBRUIK – Gebruik ze niet vóór dat alle onderdelen van het mes goed zijn gemonteerd.
• MES DRAAIT DOOR ALS DE GASHENDEL WORDT LOSGELATEN – Een loszittend mes kan u of de omstaanders snijden. Zet altijd de motor af en wacht tot het doorslippende mes tot stilstand is gekomen vóór het uitvoeren van onderhoudswerkzaamheden aan het mes.
• GEBRUIK HET TOESTEL NIET IN VREEMDE LICHAAMSHOUDINGEN, uit balans, met volledig uitgestrekte armen of met één hand. Gebruik altijd beide handen tijdens het gebruik van het toestel met de handgrepen omvat door duim en vingers.

• HEF DE MACHINEKOP NIET boven het grondniveau uit tijdens het gebruik. Dit kan leiden tot verwonding van de gebruiker.

• GEBRUIK HET TOESTEL NIET VOOR ANDERE DOELEN dan het maaien van gras of tuin.

• GEBRUIK HET TOESTEL NIET GEDURENDE LANGERE TIJD. Rust regelmatig. WAARSCHUWING: VERWIJDER, VERANDER OF VOEG GEEN ONDERDELEN TOE AAN DIT PRODUCT. Dit kan leiden tot verwondingen en/of het toestel beschadigen en de fabrieksgarantie laten vervallen.
• GEBRUIK DIT TOESTEL NIET ALS U ONDER INVLOED BENT VAN ALCOHOL OF MEDICIJNEN.
• GEBRUIK HET TOESTEL NIET TOTDAT HET AFVALSCHERM EN/OF DE BESCHERMKAP IS GEMONTEERD EN ZICH IN GOEDE STAAT BEVINDT.
• VOEG NIETS TOE, VERWIJDER NIETS EN VERANDER NIETS AAN DE ONDERDELEN VAN DIT PRODUCT. Dit zou kunnen leiden tot persoonlijk letsel en/of schade aan het toestel met verlies van de fabrieksgarantie.
• Gebruik uw toestel NIET in de buurt of in de omgeving van brandbare vloeistoffen of gassen al dan niet binnenshuis of in de openlucht. Dit kan tot een explosie en/of brand leiden.
• GEBRUIK GEEN ANDERE SNIJHULPSTUKKEN. Gebuik enkel onze vervangonderdelen en accessoires die ontworpen werden om de prestaties te verbeteren en de veiligheid van onze producten te maximaliseren. Als u dit niet doet dan kan dit leiden tot slechte prestaties en mogelijke verwondingen.
• Gebruik enkel het mes dat met dit product werd meegeleverd. Gebruik geen andere snijhulpstukken. Het gebruik van zulke hulpstukken vernietigt uw fabrieksgarantie en kan tot ernstige lichamelijke verwondingen leiden.

6.2 Trimmer

• Grastrimmers mogen niet door kinderen of niet-opgeleide personen gebruikt worden.
• Draag stevige schoenen of laarzen om uw voeten te beschermen.
• Draag een lange broek om uw benen te beschermen.

Sluit het toestel enkel aan op een stroomkring die beveiligd is met een aardlekschakelaar (30 mA).

• Controleer het toestel vóór het gebruik. Het mag niet gebruikt worden als het beschadigd is.
• Als het toestel beschadigd is, laat het dan door een erkend service center herstellen.
• Gebruik het toestel niet wanneer de kabel beschadigd of versleten is.
• Controleer vóór het gebruik het verlengsnoer op sporen van ouderdom of beschadiging. Indien het beschadigd is, haal dan onmiddellijk de stekker uit het stopcontact. Raak de kabel niet aan vóór de stekker uit het stopcontact werd gehaald.
• Gebruik het toestel niet in de aanwezigheid van kinderen en/of dieren.
• Gebruik het toestel bij daglicht of met voldoende kunstlicht.
• Gebruik het toestel nooit zonder dat de beschermkap op zijn plaats zit.
• Verwijder stokken, stenen, draad en andere voorwerpen van de te maaien oppervlakte vóór u het toestel gebruikt.
• Gebruik het toestel enkel in een rechtopstaande positie met de snijdraad naar de grond gericht. Schakel het toestel nooit in wanneer het zich in een andere positie bevindt.
• Hou altijd uw handen en voeten uit de buurt van de snijdraad.
  ■ Vermijd het aanraken van de snijdraad.
• Zorg ervoor dat het voedingssnoer de snijdraad niet raakt.
• Schakel het toestel uit en wacht tot de snijdraad volledig tot stilstand is gekomen vóór u het toestel neerlegt. Probeer nooit om zelf de snijdraad tot stilstand te brengen.

Opgelet. Het toestel draait na het uitschakelen nog even door.

POWXG30405 NL

• Gebruik enkel het type snijdraad dat door de fabrikant wordt aanbevolen. Gebruik nooit een metalen snijdraad of vislijn.
• Haal de stekker uit het stopcontact wanneer u klaar bent met werken, vóór het uitvoeren van onderhoud of wanneer het toestel niet wordt gebruikt.
• Berg het toestel na het gebruik altijd veilig en buiten het bereik van kinderen weg.
• Snij niet tegen harde voorwerpen aan. Dit kan verwondingen veroorzaken of de trimmer beschadigen.
• Gebruik de trimmer niet om gras te maaien dat niet op de grond groeit. Maai bv. geen gras dat zich op muren of rotsen bevindt.

6.3 Gebruik altijd uw gezond verstand

Het is niet mogelijk elke denkbare situatie te voorzien die u kunt tegenkomen. Ga altijd zorgvuldig te werk en gebruik uw gezond verstand. Vermijd alle omstandigheden waarvan u vindt dat u boven uw mogelijkheden moet gaan. Als u ondanks het lezen van deze handleiding er niet zeker van bent hoe u het apparaat moet bedienen, moet u een deskundige raadplegen vóór u verdergaat.

7 MONTAGE

7.1 Montage van de schacht (Fig. A & B)

■ Zet de knop (5) los.
- Schuif de voorste ronde schacht (2) op de ronde schacht van het asaandrijvingsgedeelte (1).
■ Zorg ervoor dat de vergrendelpennen (6) in de opening van de koppeling (7) vastklikken.
- Zet de buisvormige schacht met de knop (5) op zijn plaats vast.

7.2 Montage van de beschermkap (Fig. A & C)

• Monteer de plastic beschermkap (4) op de aluminium basisbeschermkap.
• Zet de beschermkap (4) vast m.b.v. de 4 inbusbouten (a).
• Monteer de vervolledigde beschermkap m.b.v. de 3 inbusbouten (b) langs de onderkant op het bosmaaier/grastrimmer-hulpstuk (2).

7.3 De schouderriem installeren (Fig. A & D)

• Doe de draagriem (8) over uw schouder en stel hem in volgens gebruikscomfort.
• Klik de haak (a) vast aan het oog (b) dat zich aan de voorkant van de hoofdhandgreep (1) bevindt.

7.4 De ronde handgreep monteren (Fig. A & E)

De ronde handgreep moet op minstens 25 cm van de machinehandgreep gemonteerd worden.

De beenbescherming moet altijd aan de kant van de gebruiker gemonteerd worden!

• Plaats de ronde handgreep (9) op een geschikte plaats op de ronde schacht van het asaandrijvingsgedeelte (1), met de ronde handgreep naar boven.
• Zet hem op de ronde schacht vast m.b.v. de vergrendelknop (a).
• Monteer daarna de beensteun (b) op de ronde handgreep m.b.v. de 2 inbusbouten.
• De beensteun (b) kan gemonteerd worden voor links- of rechtshandigen. Monteer hem aan de linkerkant voor rechtshandigen en aan de rechterkant voor linkshandigen.

7.5 Het metalen mes of de spoel vervangen (Fig. A, F & G)

OPGELET: Gebruik NOOIT een mes dat verbogen is, dat tanden mankeert of beschadigde tanden heeft. Vervang een beschadigd mes onmiddellijk.

OPGELET Draag altijd stevige werkhandschoenen tijdens het monteren en vastnemen van een mes.

7.5.1 Metalen mes verwijderen (Fig. A & F)

• Kantel het gereedschap ondersteboven zodat u het snijmes (3) makkelijk kunt vervangen.
• Om het snijmes (3) te verwijderen, stopt u de inbussleutel doorheen de opening van de machinebehuizing onder het snijmes en drukt u hem tegen de flens (b).
• Draai aan het mes (3) totdat de inbussleutel (e) in de opening van de flens vastgrijpt en het mes geblokkeerd wordt.
• Draai de zeskantmoer (c) in wijzerzin (linkshandige schroefdraad) los m.b.v. de zeskantsleutel en verwijder de moer (c), flens (d), sniimes (3) en inbussleutel.

7.5.2 Installeren van het mes (Fig. A & F)

• Zorg ervoor dat de steunflens (b) over de van schroefdraad voorziene as (f) zit, met de open kant naar onder.
• Plaats het snijmes (3) op de as zodat de geleider van de steunflens past in de montage-opening van het snijmes (3). Breng de bovenste flens (d) aan en zet het snijmes (3) vast m.b.v. de zeskantmoer (c). Blokkeer hiervoor de steunflens (b) met de inbussleutel (e) en draai de zeskantmoer in tegenwijzerzin.

7.5.3 Trimkop (Fig. A & G)

■ Verwiider het snijmes zoals beschreven in paragraaf 7.5.1.
- Houd de trimkop (a) vast, steek de moersleutel (b) door het gat in de ring (c).
- Schroef de trimkop (10) in tegenwijzerzin op de as en zet vast.
- Om de trimkop te verwijderen herhaalt u bovenstaande stappen in omgekeerde volgorde/richting.

7.5.4 De trimkop openen

■ Verwiider de trimkop van de bosmaajer (zie 7.5.3).
- Houd de behuizing van de trimkop met één hand stevig vast.
- Draai de centrale knop in wiizerzin totdat de spoel kan uitgenomen worden.
■ Wikkel de spoel met nieuwe sniidraad.
- Stop de spoel terug in de trimkop, plaats de knop opnieuw op de behuizing en zet hem vast in tegenwijzerzin.
■ Monteer de trimkop opnieuw op de machine (zie 7.5.3).

Als de draad te lang is wanneer u het gereedschap voor de eerste keer gebruikt, wordt het teveel afgesneden door het mes op de beschermkap.

8 BEDIENING

Sluit de stekker aan op de contrastekker van een geschikt verlengsnoer.

Vorm een lus, duw ze doorheen de opening in de achterste handgreep en haak ze over de kabelhouder (Fig. G1).

8.1 Starten van de machine (Fig. H)

- Om de machine te starten, duwt u de ontgrendelknop (a) naar voor en drukt u de trekkerschakelaar (b) in.

8.2 Stoppen van de machine (Fig. H)

- Laat de trekkerschakelaar los om het apparaat te stoppen.

8.3 Werken met de draadspoel

- Op kleine grasvelden houdt u de machine onder een hoek van ongeveer 30° en zwaait u de snijkop gelijkmatig van links naar rechts met een cirkelvormige beweging.

- De beste resultaten worden behaald met een maximale graslengte van 15 cm. Wanneer het gras hoger staat, wordt het aangeraden om in verschillende keren te maaien.

- Om rond bomen, afsluitingspalen of andere hindernissen te maaien, beweegt u de machine langzaam rond de hindernis en maait u met de punten van de snijdraad.

- Vermijd contact met vaste hindernissen (stenen, muren, palen, enz.). De snijdraad zal hierdoor snel verslijten. Gebruik de rand van de beschermkap op de machine om de correcte afstand te houden.

Opgelet! Leg de snijkop niet op de grond wanneer hij in werking is!

8.4 Werken met het 4-tandsmes

Draag altijd het draagharnas en geschikte beschermkleding wanneer u met de machine werkt. Draag oog-, gehoor- en hoofdbescherming. Zorg dat het mes correct gemonteerd werd. Verwijder beschadigde of stompe onderdelen. Gevaar voor verwondingen.

• Gebruik het mes uitsluitend in open en vlakke gebieden. Inspecteer zorgvuldig het te maaien gebied en verwijder alle vreemde voorwerpen. Vermijd het raken van stenen, metaal of andere voorwerpen. Het mes kan beschadigd raken en terugslag van de machine veroorzaken.
• Hou het mes tijdens het werken boven de grond en zwaai de machine achteruit en vooruit in een gelijkmatige sikkelbeweging zoals bij een zeis.
• Hou de snijkop niet onder een hoek.
• Gebruik de machine niet om wildgroei of struikgewas te maaien.
• Controleer het mes regelmatig op beschadiging en vervang indien nodig.

8.5 Trimmethodes

• Wanneer uw toestel goed is uitgerust met een afvalscherm en spoelkop zal uw toestel lelijk onkruid en lang gras trimmen op moeilijk bereikbare plaatsen – naast afsluitingen, muren, funderingen en rond bomen.
• Het kan ook gebruikt worden voor het scalperen om begroeiing tot tegen de grond te verwijderen voor een makkelijker voorbereiding van een tuin of om een bepaald gebied op te ruimen.

Ga niet vegen met de trimmer. Vegen verwijst naar het kantelen van de spoelkop om afval van paden e.d. te verwijderen. Uw trimmer is een krachtig gereedschap en kleine steentjes of ander soort afval kan 50 voet (15 meter) of meer weggeslingerd worden en schade veroorzaken aan nabijgelegen eigendommen zoals auto's, huizen en vensters.

NOTA: Zelfs indien met zorg uitgevoerd zal het trimmen rond funderingen, stenen muren, bochten enz. een meer dan normale draadslijtage tot gevolg hebben. Om de draad te vernieuwen, drukt u met draaiende trimmer de onderste spoelknop tegen de grond.

8.5.1 Trimmen / maaien

Beweeg de trimmer heen en weer met een sikkelbeweging. Til de spoelkop hierbij niet op. Test de maaihoogte in het te trimmen gebied. Hou de spoelkop op een constante hoogte voor een gelijkmatige maaihoogte.

8.5.2 Van dichtbij trimmen

Breng de trimmer recht vooruit met een kleine helling zodat de onderkant van de spoelkop boven de grond is en het contact met de snijdraad op het juiste punt plaats heeft. Snij altijd weg van de gebruiker. Trek de trimmer niet naar de gebruiker toe.

8.5.3 Trimmen rond afsluiting / fundering

Wees voorzichtig bij het trimmen rond draadafsluitingen, omheiningen, stenen muren en funderingen; nader langzaam om heel dicht te kunnen trimmen zonder dat de snijdraad de afbakening raakt. Wanneer de snijdraad in contact komt met stenen, bakstenen muren of funderingen dan zal hij afbreken of rafelen. Wanneer de snijdraad een afsluiting raakt dan breekt hij af.

8.5.4 Trimmen rond bomen

Trim rond bomen door langzaam te naderen zodat de snijdraad niet in contact komt met de schors. Loop rond de boom terwijl u van links naar rechts trimt. Nader het gras of het onkruid met de tip van de snijdraad en kantel de spoelkop lichtjes voorwaarts.

8.5.5 Scalperen

WAARSCHUWING: Wees bijzonder voorzichtig bij het SCALPEREN. Hou een afstand van 30 meter (100 voet) aan tussen gebruiker en andere personen of dieren tijdens deze werken.

• Scalperen refereert naar het verwijderen van alle vegetatie tot tegen de grond. Om dit te doen kantelt u de spoelkop ongeveer 30 graden naar rechts.
• Door de handgreep aan te passen heeft u betere controle tijdens het werken.
• Probeer deze procedure niet uit te voeren als er kans bestaat op wegvliegend vuil dat de gebruiker of andere personen kan verwonden of schade kan veroorzaken aan eigendommen.

VERMIJD TERUGSLAG: Terugslag is de reactie van een draaiend mes als het in contact komt met een sterke boom, een struik of een stevig voorwerp. De kracht die daarbij optreedt duwt het mes weg onder een hoek. Terugslag kan leiden tot verlies van controle en verwondingen bij de gebruiker of omstaanders veroorzaken. Gebruik het mes niet in de buurt van afsluitingen met kettingen, metalen palen, boordstenen of funderingen.

Maai niet met een bot, gebarsten of beschadigd metalen mes. Controleer voor het snoeien de aanwezigheid van obstructies als keien, metalen paaltjes of stukken draad van kapotte omheiningen. Als een obstructie niet kan worden verwijderd, markeer dan de plaats, zodat u die met het mes kunt vermijden. Stenen en metaal maken het mes bot of beschadigen het. IJzerdraad kan vastraken in de snijkop en rondslingeren of de lucht in worden geworpen.

Gebruik geen bosmaaier om bomen mee te vellen of takken te verwijderen.

9 REINIGING EN ONDERHOUD

Onze machines werden ontworpen om gedurende een lange tijd te werken met een minimum aan onderhoud. Een voortdurende goede werking is afhankelijk van een goede zorg voor de machine en een regelmatig reinigen ervan.

• Reinig regelmatig de ventilatiesleuven van uw gereedschap. Gebruik hiervoor een zachte borstel of een droge vod.
• Reinig regelmatig de snijdraad en de spoel met een zachte borstel of een droge vod.
• Gebruik regelmatig een stompe schraper om gras en vuil aan de onderkant van de beschermkap te verwijderen.

9.1 Het trimmer- en bosmaaierhulpstuk reinigen

■ Verwijder vastgeklemd zaagafval.
- Hou het snijblad scherp om uw werk te vergemakkelijken.

PROBLEEM	MOGELIJKE OORZAAK	OPLOSSING
Snijdraad komt niet naar buiten	Snijdraad is met zichzelf verkleefd.Niet genoeg draad meer op de spoel.Snijdraad is te kort afgesleten.Draad zit verstrengeld op de spoel.	Maak hem los met een siliconenspray.Vervang de spoel.Verwijder de spoel en trek de draad naar buiten.Verwijder de draad van de spoel en wikkel hem opnieuw op.
De snijkop is moeilijk te draaien.	Er zit gras verstrikt of er heeft zich gras opgehoopt rond de kop.	Reinig de betreffende delen van de machine.
Er komt steeds gras verstrikt te zitten rond de schacht en de trimkop.	Het maaien van lang gras op grondhoogte.	Maai lang gras van boven naar onder.
De trimmer valt uit en start niet opnieuw.	Toestel defectStekker is beschadigd.	Neem contact op met een dealer om de schade te bekijken.Controleer de stekker.

Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standaard. (K=3)

Geluidsdrukniveau LpA	86 dB(A)
Geluidsvermogenniveau LwA	94 dB(A)

AANDACHT! Draag gehoorbeschermers wanneer het geluidsdrukniveau 85 dB(A) overschrijdt.

aw (Trilling)

7,7 m/s ^2 K = 1,5 m/s ^2

13 ONDERHOUDSINTERVALLEN

13.1 Kettingzaag

De hier opgegeven cijfers zijn gebaseerd op normale werkomstandigheden. In het geval van hardere werkomstandigheden zoals bij overmatige stofproductie en meer werkuren per dag, moeten de opgegeven intervallen overeenkomstig aangepast worden.

Toestelonderdeel	Actie	Vóór u begint te werken	Na 10 gebruiksuren
De gehele machine	Controleer toestand, vervang beschadigde onderdelen wanneer nodig.	X
Bereikbare schroeven en moeren	Zet vast.	X
Snijkop	Controleer correcte montage.	X

14 GARANTIE

• Dit product is, conform de wettelijke reglementeringen, gewaarborgd gedurende een periode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.
• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.

- Vallen ook niet onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.

- Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.

- Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.

- Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.

- Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werd.

- Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.

- Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel niet geschikt is), onoordeelkundig gebruik (o.a. niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is niet limitatief.

- De aanvaarding van claims onder garantie geeft in géén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een nieuwe garantieperiode in geval van een vervanging van het toestel.

- Toestellen of onderdelen die onder waarborg vervangen werden, worden daardoor eigendom van Varo NV.

- We behouden ons het recht voor om elke garantieclaim te weigeren waarbij de aankoop niet kan worden geverifieerd of waarbij het duidelijk is dat het product niet correct werd onderhouden (propere ventilatiesleuven, regelmatig vervangen koolborstels, ...).

- Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.

- Uw gereedschap moet als geheel naar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zijn van uw bewijs van aankoop.

15 MILIEU

Indien u, na zekere tijd, beslist uw machine te vervangen, werp deze dan niet weg bij uw huishoudelijk afval maar doe dit op een milieuvriendelijke wijze.

Afval geproduceerd door elektrische machines mag niet op dezelfde manier behandeld worden als het gewone huishoudelijke afval. Breng het naar een recyclagecentrum op plaatsen waar zulke gepaste installaties bestaan. Raadpleeg de plaatselijke instanties of de verkoper voor adviezen over inzameling en verwerking.

16 CONFORMITEITSVERKLARING

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart enkel dat,

Product: Bosmaaier

Handelsmerk: POWERplus

Model: POWXG30405

in overeenstemming is met de essentiële eisen en andere relevante bepalingen van de toepasselijke Europese Richtlijnen/Verordeningen, gebaseerd op de implementatie van Europese geharmoniseerde normen. Iedere niet-toegestane wijziging aan het apparaat maakt deze verklaring ongeldig.

Europese Richtlijnen/Verordeningen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

2011/65/EU

2006/42/EC

2014/30/EU

2000/14/EC Bijlage VI LwA

Measured 94 dB(A) 103 dB(A)

Guaranteed 96 dB(A) 107 dB(A)

Notified Body

TuV Sud - DE

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

EN60335-1:2012

EN50636-2-91:2014

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2 : 2019

EN61000-3-3:2013

Beheerder van de technische documentatie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Ondergetekende handelt in opdracht van de bedrijfsleider,
