Tip de produs	Mașină de tuns iarba (fierăstrău de tufișuri / mașină de tuns iarba)
Marcă	PowerPlus
Model	POWXG30405
Tensiune	230-240 V ~50 Hz
Putere	1000 W
Tip motor	Cu perii
Lungime arbore	600 mm
Lungime cablu de alimentare	0,35 m
Mașină de tuns iarba: lățime de tăiere	380 mm
Mașină de tuns iarba: diametru fir	2,0 mm
Mașină de tuns iarba: lungime fir	5 m
Mașină de tuns iarba: tip avans fir	Atingeți și lucrați
Mașină de tuns iarba: tip bobină	Filet dublu
Fierăstrău de tufișuri: lățime de tăiere	230 mm
Fierăstrău de tufișuri: protecție	Capac metalic + protecție plastic
Fierăstrău de tufișuri: număr dinți	4
Nivel presiune acustică (LpA)	86 dB(A)
Nivel putere acustică (LwA)	94 dB(A)
Vibrații (aw)	7,7 m/s²
Garanție	36 luni
Clasă de protecție	II (izolare dublă)
Utilizări	Tăiere tufișuri, tuns iarba
Întreținere	Curățarea regulată a orificiilor și a capului de tăiere
Piese de schimb incluse	Lamă metal, bobină fir, chei

Întrebări frecvente - POWXG30405 PowerPlus

Cum se asamblează arborele de transmisie?

Slăbiți butonul (5), glisați arborele tubular frontal (2) în arborele tubular al ansamblului arborelui de antrenare (1) până când știftul de blocare (6) se fixează în orificiul cuplajului (7), apoi imobilizați cu ajutorul butonului (5).

Cum se înlocuiește lama metalică cu bobina de fir?

Întoarceți unealta, introduceți cheia hexagonală în orificiul de sub lamă pentru a bloca, deșurubați piulița hexagonală (filet stânga) în sens orar, scoateți lama. Pentru bobină, înșurubați-o în sens antiorar pe arbore. Procedați în ordine inversă pentru montarea lamei.

Cum se pornește și se oprește aparatul?

Pentru a porni, împingeți comutatorul de deblocare (a) înainte, apoi apăsați pe comutatorul cu declanșator (b). Pentru a opri, eliberați declanșatorul.

Care sunt măsurile de siguranță esențiale?

Purtați întotdeauna ochelari de protecție, protecție pentru urechi, mănuși și încălțăminte solidă. Păstrați o distanță de cel puțin 15 m față de terți. Nu lucrați pe ploaie sau pe sol umed. Verificați că cablul nu este deteriorat.

Cum se face avansarea firului de tăiere?

Firul avansează prin lovirea capului de tăiere pe sol în timpul funcționării (avans prin lovire). Dacă firul nu avansează, verificați că bobina conține suficient fir și că nu este încurcat.

Ce faceți dacă firul nu avansează?

Cauzele posibile sunt: fir sudat, bobină goală, fir prea scurt sau încurcat. Soluții: pulverizați silicon, înlocuiți bobina, scoateți firul prea scurt sau rebobinați-l.

Pot folosi fierăstrăul de tufișuri pentru a tăia copaci?

Nu, aparatul este conceput pentru a tăia buruieni și ierburi înalte. Nu tăiați niciodată obiecte cu diametrul mai mare de 13 mm. Nu folosiți pentru a tăia lemn.

Cum se întreține aparatul?

Curățați regulat orificiile de ventilație cu o perie moale. Curățați capul de tăiere și îndepărtați iarba acumulată sub capacul de protecție. Păstrați lama ascuțită. După utilizare, deconectați și depozitați la distanță de copii.

Care este perioada de garanție?

Garanția este de 36 de luni de la data achiziționării de către primul utilizator. Acoperă defectele de material și de fabricație, dar nu uzura normală sau daunele datorate utilizării necorespunzătoare.

Unde pot găsi piese de schimb?

Contactați dealer-ul dumneavoastră sau un service post-vânzare autorizat Powerplus. Utilizați numai piese originale pentru a păstra siguranța. Numărul de service este 00 32 3 292 92 90.

MANUAL DE UTILIZARE POWXG30405 PowerPlus

5.2 Siguranța electrică....5

5.3 Siguranța personală....5

5.4 Folosirea și întreținerea aparatului electric....5

5.5 Service....6

6 AVERTIZĂRI DE SIGURANTĂ SUPLIMENTARE 6

6.1 Motocositoarea portabilă....6

6.2 Înainte de pornire, verificați următoarele ....7

6.3 Folosiți-vă întotdeauna bunul simț....7

7 MONTAJUL....8

7.1 Montarea arborelui (Fig. A & B)....8

7.2 Montarea apărătoarei (Fig. A & C)....8

7.3 Montarea hamului (Fig. A & D) 8

7.4 Montarea mânerului rotund (Fig. A & E)....8

7.5 Înlocuirea lamei metalice a bobinei (Fig. A, F & G)......8

7.5.1 Demontarea lamei de tăiere. (Fig. A & F) 8

7.5.2 Demontarea lamei de tăiere. (Fig. A & F) 8

7.5.3 Bobina (Fig. A & G) 9

7.5.4 Desfacerea mosorului....9

8 MOD DE UTILIZARE....9

8.1 Pornirea maşinii (Fig. H)....9

8.2 Oprirea uneltei (Fig. H) 9

8.3 Lucrul cu bobina cu fir 9

8.4 Lucrul cu lama cu 4 dinți....10

8.5 Mod de lucru pentru tăiere 10

POWERPLUS® HIGH QUALITY TOOLS

POWXG30405 RO

8.5.1 Tăierea / cosirea 10
8.5.2 Tăierea aproape de suprafață 10
8.5.3 Tăierea în jurul gardurilor / fundațiilor 10
8.5.4 Tăierea în jurul arborilor ....11
8.5.5 Tăierea completă 11
9 CURĂȚAREA ȘI ÎNTRETINEREA....11
9.1 Curățarea accesoriiilor trimmer și motocositoare 11
DEPANAREA 12
10 DATE TEHNICE 12
11 ZGOMOT 13
12 INTERVALE DE ÎNTRETINERE .... 13
12.1 Ferăstrăul cu lant....13
13 GARANTIE 14
14 MEDIU 14
15 DECLARATIA DE CONFORMITATE .... 15

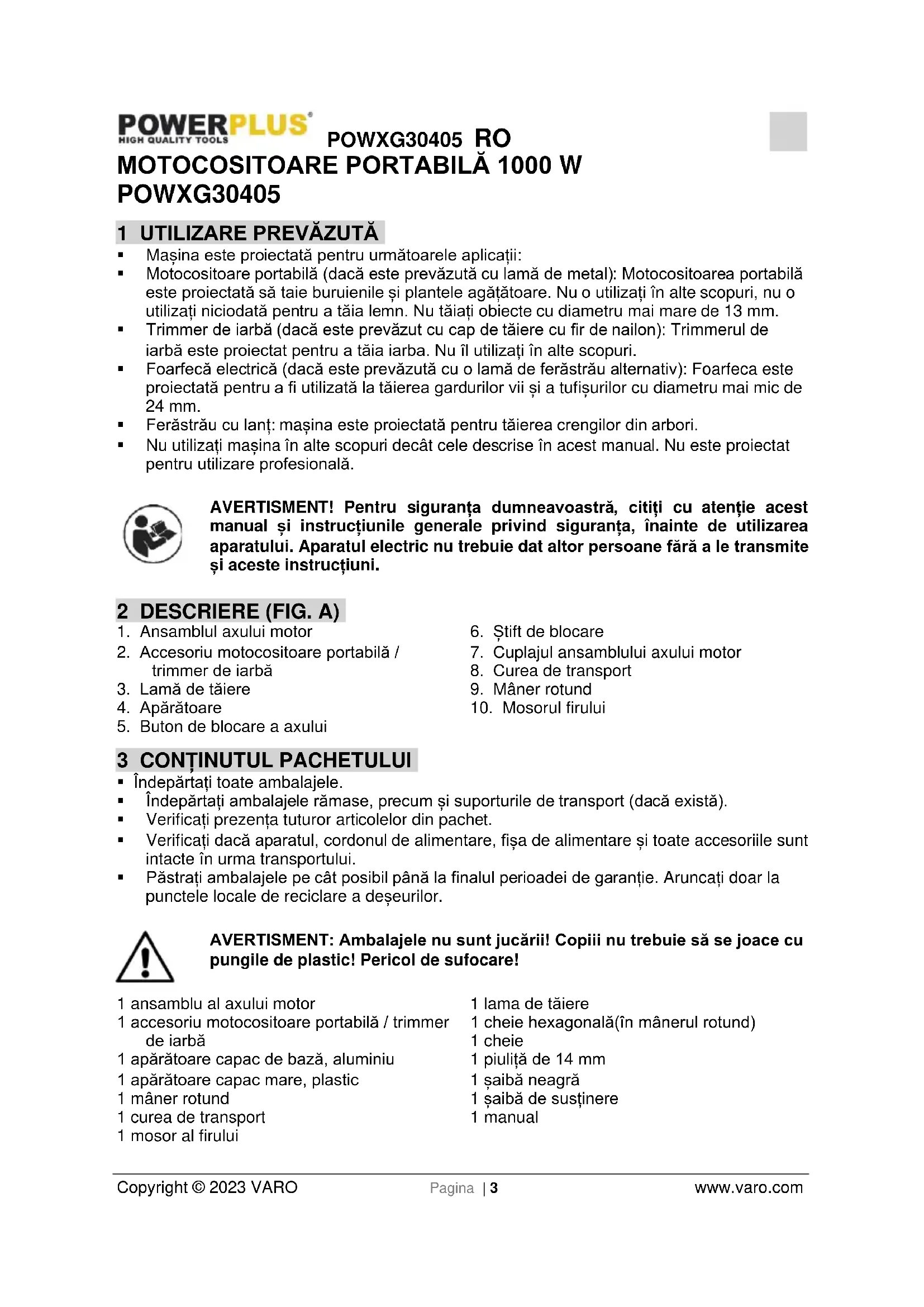

MOTOCOSITOARE PORTABILĂ 1000 W POWXG30405

1 UTILIZARE PREVĂZUTĂ

• Masina este proiectată pentru următoarele aplicații:
• Motocositoare portabilă (dacă este prevăzută cu lamă de metal): Motocositoarea portabilă este proiectată să taie buruienile și plantele agățătoare. Nu o utilizați în alte scopuri, nu o utilizați niciodată pentru a tăia lemn. Nu tăiați obiecte cu diametru mai mare de 13 mm.
• Trimmer de iarbă (dacă este prevăzut cu cap de tăiere cu fir de nailon): Trimmerul de iarbă este projectat pentru a tăia iarba. Nu îl utilizati în alte scopuri.
• Foarfecă electrică (dacă este prevăzută cu o lamă de ferăstrău alternativ): Foarfeca este proiectată pentru a fi utilizată la tăierea gardurilor vii și a tufișurilor cu diametru mai mic de 24 mm.
• Ferăstrău cu lant: masina este proiectată pentru tăierea crengilor din arbori.
• Nu utilizați maçina în alte scopuri decât cele descrise în acest manual. Nu este proiectat pentru utilizare profesională.

AVERTISMENT! Pentru siguranța dumneavoastră, citiți cu atenție acest manual și instrucțiunile generale privind siguranța, înainte de utilizarea aparatului. Aparatul electric nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni.

2 DESCRIERE (FIG. A)

1. Ansamblul axului motor
2. Stift de blocare
3. Accesoriu motocositoare portabilă / trimmer de iarbă
4. Cuplajul ansamblului axului motor
5. Lamă de tăiere
6. Curea de transport
7. Apărătoare
8. Mâner rotund
9. Buton de blocare a axului
10. Mosorul firului

3 CONTINUTUL PACHETULUI

• Îndepărtati toate ambalajele.
• Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).
• Verificati prezența tuturor articolelor din pachet.
• Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriiile sunt intacte în urma transportului.
• Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor.

AVERTISMENT: Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungile de plastic! Pericol de sufocare!

1 ansamblu al axului motor
1 accesoriu motocositoare portabilă / trimmer de iarbă
1 apărătoare capac de bază, aluminiu
1 apărătoare capac mare, plastic
1 mâner rotund
1 curea de transport
1 mosor al firului

1 lama de tăiere
1 cheie hexagonală(în mânerul rotund)
1 cheie
1 piuliță de 14 mm
1 șaibă neagră
1 șaibă de susținere
1 manual

În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.

4 SIMBOLURI

În acest manual și/sau pe mașină se folosesc următoarele simboluri:

	Semnifică risc de rănire sau de deteriorare a aparatului.			Se recomandă purtarea încăltămintei de protecție.
	Citiți cu atenție instrucțiunile.			Purtați mănuși de protecție.
	Purtați ochelari de protecție și protecții auditive.			Atenție la pericolul de antrenare a obiectelor și de ricoșare.
	Nu exploatați niciodată mașina în ploaie sau condiții de umezeală sau medii umede. Umezeala prezintă riscuri de electrocutare.			În timpul utilizării, păstrați o distanță minimă de 15 m între mașină și alte persoane.
	Clasa II - Aparatul este dublu izolat; Firele de împământare nu sunt prin urmare necesare.			În conformitate cu cerințele esențiale ale Directivelor europene.
	Purtați întotdeauna o mască facială.			Produsele electrice uzate nu trebuie aruncate laolaltă cu deșeurile menajere.
	Informații importante!			Avertisment de siguranță la recul.

5 AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND APARATELE ELECTRICE

- Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea avertismentelor și instrucțiunilor poate duce la electrocutare, incendiu și/sau rănirea gravă. Păstrați toate avertismentele de siguranță și instrucțiunile pentru consultare ulterioară. Termenul "aparat electric" folosit în cadrul avertismentelor de siguranță se referă atât la aparatul alimentat de la priză (prin cablul de alimentare), cât și la aparatul alimentat cu baterii (fără fir).

5.1 Zona de lucru

• Spațiul de lucru trebuie să fie curat și bine iluminat. Spațiile dezordonate și întunecate favorizează accidentele.
• Nu utilizați aparatele electrice în spații cu atmosferă potențial explozivă, cum ar fi în prezența lichidelor inflamabile, a gazelor sau a prafului. Aparatele electrice produc scântei care pot aprinde praful sau gazele.

- Atunci când lucrați cu aparatul electric, nu lăsați copiii și alți privitori să se apropie de spațiul de lucru. Distragerea atenției vă poate face să pierdeți controlul aparatului.

5.2 Siguranța electrică

Verificați întotdeauna dacă alimentarea de la rețea corespunde cu tensiunea de pe plăcuța indicatoare a caracteristicilor.

• Fișele aparatului electric trebuie să se potrivească la priză. Nu modificați în niciun fel fișa. Nu utilizați niciun fel de fișe de adaptare pentru aparatele electrice cu împământare. Fișele și prizele nemodificate reduc riscul de electrocutare mortală.
• Evitați contactul cu suprafețe împământate, cum ar fi țevile, radiatoarele, aparatele de gătit sau frigiderele. Există risc crescut de electrocutare mortală în cazul în care corpul dumneavoastră face contact cu solul.
• Nu expuneți aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală crește în cazul în care apa pătrunde în interiorul aparatului electric.
• Nu deteriorați cablul. Nu folosiți niciodată cablul pentru a transporta, trage sau scoate din priză aparatul electric. Păstrați cablul ferit de căldură, ulei, margini ascuțite sau piese în mișcare. Cablurile deteriorate sau încălcite cresc riscul de electrocutare mortală.
• Când aparatul electric funcționează în exterior, folosiți un prelungitor adecvat folosirii în exterior. Folosirea unui prelungitor adecvat folosirii la exterior reduce riscul de electrocutare mortală.
• Dacă trebuie folosit aparatul electric în medii umede, folosiți un o priză protejată cu disjunctor bipolar. Folosirea unui disjunctor polar reduce riscul de electrocutare mortală.

5.3 Siguranța personală

• Aveți grijă la ce lucrați și folosiți-vă simțul practic atunci când lucrați cu aparatul electric. Nu folosiți un aparat electric atunci când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu aparatul electric poate duce la rănirea gravă.
• Folosiți echipament de siguranță. Purtați întotdeauna elemente de protecție pentru ochi. Echipamentul de siguranță, cum ar fi masca de praf, încălțămintea de siguranță împotriva alunecării, casca dură sau protectiile auditive, reduce rănirile.
• Evitați pornirea accidentală. Asigurați-vă că întrerupătorul se află în poziția deconectată înainte de a băga aparatul în priză. Transportul aparatelor electrice având degetul pe întrerupător sau alimentarea de la sursă a aparatelor electrice care au întrerupătorul în poziția de pornire favorizează accidentele.
• Îndepărtați orice sculă de reglare sau cheie de piulițe înainte de a porni aparatul electric. O cheie de piulițe sau altă cheie lăsată prinsă de o piesă rotativă a aparatului electric poate duce la rănire.
• Nu vă întindeți. Mențineți permanent un sprijin și un echilibru corespunzător pe picioare. Acest lucru permite un control mai bun al aparatului electric în situații neprevăzute.
• Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul, hainele sau mănușile departe de aparatul electric. Hainele largi, bijuteriile sau părul lung pot fi prinse de părțile în miscare.
• Dacă v-au fost furnizate dispositive pentru conectarea de utilaje de extragere și colectare a prafului, asigurați-vă că sunt conectate și folosite corect. Folosirea acestor dispositive poate reduce riscurile asociate intrării în contact cu praful.

5.4 Folosirea și întreținerea aparatului electric

- Nu suprasolicitați aparatul electric. Folosiți în aparatul electric conform destinației sale. Folosirea în mod corespunzător a aparatului electric va realiza mai bine și mai sigur sarcina la parametrii pentru care a fost conceput.

• Nu utilizați aparatul dacă întrerupătorul nu îl pomește sau oprește. Orice aparat care nu poate fi controlat din întrerupător este periculos și trebuie reparat.
• Deconectați fișa de la sursa de alimentare înainte de a face orice fel de reglaje, de a schimba accesoriiile sau de a depozita aparatul electric. Astfel de măsuri preventive reduc riscul de a porni accidental aparatul electric.
• Depozitați aparatul oprit departe de îndemâna copiilor și nu permiteți persoanelor nefamiliarizate cu acesta sau cu instrucțiunile sale să lucreze cu aparatul. Aparatele electrice sunt potențial periculoase dacă sunt folosite de persoane neinstruite.
• Întrețineți aparatele. Verificați alinierea sau prinderea părților în mișcare, crăparea pieselor sau orice altă stare ce poate afecta funcționarea aparatului. Dacă este deteriorat, reparați aparatul înainte de a-l utiliza. Multe accidente sunt cauzate de aparate electrice prost întreținute.
• Păstrați piesele de tăiere ascuțite și curate. Sculele așchietoare întreținute corespunzător, având lamele de tăiere ascuțite, fac mai greu priză și sunt mai ușor de controlat.
• Utilizați aparatul, accesoriiile și lamele etc. în conformitate cu aceste instrucțiuni și în modul destinat utilizării specifice a acestui aparat, luând în calcul condițiile de lucru și operațiunile care trebuie efectuate. Utilizarea aparatului electric pentru operațiuni diferite de cele pentru care a fost conceput poate duce la situații periculoase.

5.5 Service

- Reparați aparatul la un tehnician autorizat, folosind doar piese de schimb standard. Astfel, se va păstra siguranța în funcționare a aparatului.

6 AVERTIZĂRI DE SIGURANTĂ SUPLIMENTARE

6.1 Motocositoarea portabilă

• RESPECTATI TOATE AVERTISMENTELE și instrucțiunile referitoare la utilizare și la instalarea lamei.
• LAMA POATE RECULA VIOLENT DIN MATERIALELE CARE NU POT FI TĂIATE - Lama poate provoca pierderea mâinilor sau picioarelor. Țineți la o distanță de 15 metri în toate direcțiile oamenii și animalele. Dacă lama intră în contact cu obiecte străine în timpul utilizării, opriți motorul și așteptați oprirea lamei. Verificați dacă lama este deteriorată. Aruncati lamele îndoite sau fisurate.
  ■ VERIFICAȚI CAPUL DE TĂIERE ȘI ACCESORIILE ÎNAINTE DE UTILIZARE - Nu utilizați decât cu toate accesoriiile tăietoare instalate corespunzător.
  LAMA SE DEPLASEAZĂ LATERAL LA ELIBERAREA ACCELERAȚIEI - Deplasarea laterală a lamei prezintă pericol de rănire pentru operator sau persoanele din jur. Înainte de intervențiile la lamă, opriți întotdeauna motorul și asigurați-vă că lama nu se mai mișcă în lateral.
• staționate în zonă. Tineți la distanță oamenii și animalele.
• NU UTILIZATI APARATUL ÎN POZITII INCOMODE, dezechilibrat, cu brațele prea întinse sau cu o singură mână. Utilizați întotdeauna aparatul cu ambele mâini, cu degetele în jurul mânerelor.
• NU RIDICAȚI CAPUL DE TĂIERE CU FIR deasupra solului în timpul funcționării aparatului. Pericol de rănire a operatorului.
• NU UTILIZATI ÎN ALTE SCOPURI decât tunderea gazonului sau a grădinilor.
  NU UTILIZATI APARATUL PREA MULT TIMP. Faceti pauze periodic.
  ■ NU UTILIZATI SUB INFLUENTA ALCOOLULUI SAU A MEDICAMENTELOR.
• NU UTILIZATI FĂRĂ APĂRĂTOARE ȘI/SAU GRILAJ DE PROTECTIE ÎMPOTRIVA REZIDUURILOR INSTALATE CORESPUNZĂTOR ȘI ÎN BUNĂ STARE.
• NU ADĂUGAȚI, NU DEMONTAȚI ȘI NU MODIFICAȚI COMPONENTE ALE PRODUSULUI. Pericol de rănire și / sau de defectare a aparatului, cu anularea garanției producătorului.

POWXG30405 RO

• NU utilizați aparatul în apropierea lichidelor sau gazelor inflamabile, atât în exterior cât și în interior. Pericol de explozie și / sau de incendiu.
  NU UTILIZATI ALTE ACCESORII DE TÄIERE. Utilizați numai piese de schimb și accesorii proiectate special pentru optimizarea performanțelor și maximizarea siguranței exploatații produselor noastre. Nerespectarea acestei recomandări poate reduce performanțele și provoca accidente. Utilizați numai capul de tăiere cu fir care însoțește produsul. Nu utilizat alte accesorii de tăiere. Utilizarea altor accesorii anulează garanția producătorului și poate provoca accidente grave.

6.2 Înainte de pornire, verificati următoarele

Este interzisă utilizarea trimmerelor de către copii sau de către persoane neinstruite.

- Purtati pantofi sau ghete rezistente pentru protectia picioarelor.

■ Purtati pantaloni lungi pentru protectia gambelor.

Conectați aparatului numai la rețele electrice protejate cu disjunctor pentru împământare (30 mA).

• Verificati aparatul înainte de utilizare. Este interzisă utilizarea aparatelor defecte.
  În caz de defectiune a aparatului, solicitati repararea într-un service autorizat.
• Nu utilizati aparatul cu cablul de alimentare deteriorat sau uzat.

Înainte de utilizare, verificați dacă prelungitorul nu este uzat. În caz de defectiune, deconectați imediat cablul de alimentare de la priză. Nu atingeti cablul înainte de deconectarea cablului de alimentare de la priză.

- Nu utilizati aparatul în prezenta copiilor si / sau a animalelor.

- Utilizati aparatul numai pe timp de zi sau cu iluminare corespunzătoare.

- Nu utilizati aparatul fără apărătoare.

Înainte de utilizarea aparatului, îndepărtați de pe suprafața de lucru bucățile de lemn, pietrele, sărmele și alte obstacole.

- Utilizați aparatul numai în poziție verticală, cu firul de tăiere orientat către sol. Nu porniți aparatul în alte pozitii.

■ Feriti mâinile si picioarele de firul de tăiere.

■ Nu atingeti firul de tăiere.

■ Evitati atingerea cablului de alimentare cu firul de tăiere.

- Opriti aparatul și așteptați oprirea completă a firului de tăiere înainte de a pune jos aparatul. Nu încercati să opriti firul de tăiere.

Atenție! După oprirea aparatului, acesta își continuă un anumit timp mișcarea de rotație.

• Utilizați numai tipul de fir de tăiere recomandat de producător. Nu utilizați fire de tăiere metalice sau fire de pescuit.
• Deconectați fișa de la priză la terminarea lucrului, înainte de a efectua lucrări de întretinere și când nu utilizati aparatul.
• După utilizare, depozitati întotdeauna aparatul la loc sigur, unde copiii nu au acces.
• Nu tăiati obiecte dure. Acest lucru poate provoca rănirea sau poate avaria trimmerul.
• Nu utilizați trimmerul pentru a tăia iarba care nu este în contact cu solul, de exemplu, nu tăiati iarba de pe pereti sau de pe stânci etc.

6.3 Folositi-vă întotdeauna bunul simt

Nu putem acoperi fiecare situație imaginabilă cu care vă puteți confrunta. Fiți întotdeauna atenți și folosiți-vă bunul simț. Evitați toate situațiile pe care le considerați în afara capacității dumneavoastră. Dacă vă simțiți nesigur în legătură cu procedurile de lucru chiar și după citirea acestor instructiuni, ar trebui să consultați un expert înainte de a continua.

7 MONTAJUL

7.1 Montarea arborelui (Fig. A & B)

■ Slăbiti butonul (5).
- Glisati arborele tubular frontal (2) în arborele tubular al ansamblului axului motor (1).
- Verificați ca știftul de blocare (6) să se blocheze cu un declic în orificiul cuplajului (7).
- Fixați în poziție arborele tubular frontal utilizând butonul (5).

7.2 Montarea apărătoarei (Fig. A & C)

Fixați apărătoarea (4) pe capul accesoriului de motocositoare portabilă / trimmer de iarbă (2).
Strângeti apărătoarea (4) cu cele 4 bolțuri hexagonale (a).
Fixați apărătoarea completă (4) cu 3 bolțuri hexagonale (b) din partea inferioară către accesoriiul motocositoare portabilă / trimmer de iarbă (2).

7.3 Montarea hamului (Fig. A & D)

• Puneti pe umăr (8) cureaua de transport și reglați-o pentru utilizare confortabilă.
• Fixați cu clemă cârligul (a) pe ochetul (b) amplasat în fața mânerului principal (1).

7.4 Montarea mânerului rotund (Fig. A & E)

Mânerul rotund trebuie montat la o distanță de cel puțin 25 cm față de mânerul dispozitivului!

Protectia pentru picior trebuie montată întotdeauna pe partea operatorului!

• Aşezati mânerul rotund (9) pe axul tubular al ansamblului axului motor (1), într-o poziție potrivită, cu mânerul rotund deasupra.
• Strângeti-I de arborele tubular cu butonul de blocare (a).
• Apoi strângeti suportul piciorului (b) la mânerul rotund cu cele 2 bolțuri hexagonale.
• Suportul piciorului (b) poate fi montat pentru utilizare de către stângaci sau dreptaci, în stânga pentru dreptaci sau în dreapta pentru stângaci.

7.5 Înlocuirea lamei metalice a bobinei (Fig. A, F & G)

ATENTIE ESTE INTERZISĂ utilizarea aparatului în cazul în care lama este îndoită sau are dinți rupți sau dinți lipsă. Înlocuiti imediat lama deteriorată.

ATENTIE: La montarea lamei este obligatoriu portul mănușilor de protectie.

7.5.1 Demontarea lamei de tăiere. (Fig. A & F)

Întoarceți unealta cu susul în jos astfel încât să înlocuiti cu ușurință lama de tăiere (3).
- Pentru a demonta lama de tăiere (3), introduceți cheia hexagonală prin orificiul din corpul aparatului, sub lama de tăiere și în șaiba aferentă (b).
- Rotiți lama de tăiere (3) până la fixare, utilizând cheia hexagonală (e).
- Slăbiți în sens orar piulița hexagonală (c) (filet pe stânga) utilizând cheia tubulară și scoateți piulița (c), cupa (d), lama de tăiere (3) și cheia hexagonală.

7.5.2 Demontarea lamei de tăiere. (Fig. A & F)

- Verificați ca șaiba aferentă (b) să aibă canelurile peste piulița axului (f), cu partea liberă îndreptată în jos.

POWXG30405 RO

- Montați lama de tăiere (3) peste ax astfel încât ghidajul șaibei aferente să se fixeze în orificiul de montare din lama de tăiere (3). Instalați-șaiba superioară (d) și asigurați lama de tăiere (3) cu piulița hexagonală (c) ținând șaiba de susținere(b) cu cheia hexagonală (e) și rotiți în sens invers orar piulița hexagonală.

7.5.3 Bobina (Fig. A & G)

• Demontați lama de tăiere conform descrierii din paragraful 7.5.1.
• Tineți capul motocoasei (a), introducți cheia hexagonală (b) prin orificiul șaibei de fixare (c).
  Înşurubați în sens invers orar bobina (10) pe arbore și strângeti.
• Pentru demontarea mosorului, procedați în sens invers.

7.5.4 Desfacerea mosorului

• Scoateți mosorul din motocositoarea portabilă (vezi 7.5.3).
• Tineți cu o mână, cu fermitate, corpul mosorului trimmerului.
• Rotiți în sens orar butonul central până când poate fi extras cartușul.
  ■ Reînfășurați cartușul cu noul fir al trimmerului.
• Aşezati cartuşul înapoi în mosor, puneti butonul înapoi pe corp și rotiți-l în sens invers orar.
  ■ Montați mosorul trimmerului înapoi pe aparat (vezi 7.5.3).

Dacă firul este prea lung când folosiți echipamentul pentru prima dată, lungimea în exces va fi tăiată de lama de pe capacul apărătorii.

8 MOD DE UTILIZARE

Conectați fișa de alimentare la cuplajul unui prelungitor corespunzător.

Faceți o buclă împingeți-o prin deschiderea din mânerul posterior și agățați peste suportul de cablu (Fig. G 1).

8.1 Pornirea maşinii (Fig. H)

- Pentru pornirea aparatului, împingeți spre înainte comutatorul de deblocare (a), apoi strângeți butonul declanșator (b).

8.2 Oprirea uneltei (Fig. H)

- Pentru deconectarea uneltei, eliberați declanșatorul comutator.

8.3 Lucrul cu bobina cu fir

• În spațiile cu iarbă mică, țineți aparatul la un unghi de circa 30° și balansați capul de tăiere în mod uniform către dreapta și către stânga cu o mișcare semi-circulară.
• Cel mai bune rezultate se obtin dacă iarba are o înălțime de maximum 15 cm. Dacă iarba este mai înaltă, se recomandă tăieri successive.
• Pentru a tăia în jurul copacilor, stâlpilor de gard sau al altor obstacole, deplasați lent aparatul în jurul obstacolului și tăiați cu capetele de fir.
• Evitați orice contact cu obstacolele fixe (pietre, pereți, garduri de țăruși, etc.) Firul s-ar uza rapid. Utilizați marginea capacului de protecție pentru a menține aparatul la distanța corespunzătoare.

Atenție! Nu așezați pe sol capul de tăiere în timpul utilizării!

8.4 Lucrul cu lama cu 4 dinți

Purtați întotdeauna hamul de transport și îmbrăcăminte adecvată de protecție în timpul lucrului cu aparatul. Purtați echipament de protecție pentru ochi, urechi și cap. Asigurați montarea corespunzătoare a lamei. Înlocuiti componentele deteriorate sau tocite ale aparatului. Pericol de rănire.

• Utilizați lama doar pentru a lucra în spații deschise și uniforme. Verificați cu atenție zona de lucru și îndepărtați toate corpurile străine. Evitați contactul cu pietre, metale sau alte obstacole. Lama poate fi deteriorată și există pericolul de recul.
• În timpul lucrului, tineți dispozitivul de tăiere deasupra solului și rotiți lent dispozitivul înainte și înapoi similar unei coase, într-un arc cu dimensiuni egale.
• Nu tineti sub unghi capul de tăiere.
• Nu utilizati aparatul pentru a tăia tufe.
• Verificati cu regularitate dacă sunt deteriorate lamele si înlocuiti dacă este necesar.

8.5 Mod de lucru pentru tăiere

• Dacă este echipat corespunzător cu apărătoarea pentru resturi și capul de tăiere cu fir, mașina va tăia buruienile și iarba înaltă inestetice din zonele greu accesibile - de-a lungul gardurilor, zidurilor și fundațiilor, precum și în iurul arborilor.
• De asemenea, poate fi utilizată pentru tăierea completă în vederea îndepărtării vegetației până la nivelul solului, pentru a usura pregătirea grădinii sau a curăta o anumită zonă.

Nu măturați cu trimmerul. Măturarea reprezintă înclinarea capului de tăiere cu fir pentru a îndepărța resturile de pe alei, etc. Trimmerul este un aparat puternic, iar pietrele mici și alte astfel de resturi pot fi aruncate la 15 metri distanță sau mai departe, provocând rănirea sau daune automobilelor, caselor sau ferestrelor.

NOTĂ: Chiar dacă se acționează cu grijă, tăierea în apropierea fundațiilor, zidurilor din cărămidă sau piatră, bordurilor etc. va duce la uzarea firului de tăiere mai rapid ca de obicei. Pentru înlocuirea firului, apăsați butonul de jos al bobinei pe sol, cu trimmerul în funcțiune.

8.5.1 Tăierea / cosirea

• Balansați trimmerul dintr-o parte în alta, cu o mișcare asemănătoare cu a unei coase. Nu înclinati capul de tăiere cu fir în timpul acestei operatiuni.
• Verificați înălțimea corespunzătoare de tăiere în zona de tăiere. Pentru tăierea la o înălțime uniformă, tineti capul de tăiere la acelasi nivel.

8.5.2 Tăierea aproape de suprafata

• Tineți trimmerul drept în față, ușor încinat, astfel încât partea de jos a capului de tăiere cu fir să se afle deasupra solului, iar contactul cu firul de tăiere să aibă loc în punctul de tăiere dorit.
  Tăierea se face în directia opusă operatorului. Trimmerul nu trebuie tras către operator.

8.5.3 Tăierea în jurul gardurilor / fundațiilor

• Tăiați cu viteză redusă în apropierea gardurilor cu ochiuri, a îngrăditurilor, a zidurilor din piatră și a fundatiilor, fără a lovi firul de obstacol.
• Contactul cu ziduri din piatră, din cărămidă sau cu fundații va duce la ruperea sau uzarea firului. Contactul cu gardurile produce un recul brusc al firului.

8.5.4 Tăierea în jurul arborilor

Tăiați încet în jurul arborilor, astfel încât firul să nu atingă scoarța. Deplasați-vă în jurul arborelui tăind de la stânga la dreapta.
- Apropiati vârful firului de iarbă sau de buruieni și înclinați ușor înainte capul de tăiere cu fir.

8.5.5 Tăierea completă

AVERTISMENT: Procedați cu atenție maximă la TĂIEREA COMPLETĂ. În timpul acestor operațiuni, păstrați o distanță de 30 de metri între operator și alte persoane sau animale.

• Tăierea completă reprezintă îndepărtarea în întregime a vegetației, până la nivelul solului. În acest scop, înclinați capul de tăiere cu fir la aproximativ 30 de grade spre dreapta.
  ■ Reglarea mânerului permite un control mai bun în timpul acestei operațiuni.
• Nu încercați efectuarea acestei operațiuni dacă există riscul de rănire a operatorului sau a altor persoane ori de deteriorare a unor bunuri de către resturile proiectate.

Evitați reculul; reculul reprezintă reacția unei lame aflate în mișcare la contactul cu un arbore sau un tufiș rezistent ori cu un obiect solid. Forța rezultată împinge brusc înapoi lama, pe o traiectorie circulară. Reculul poate duce la pierderea controlului și rănirea operatorului sau a altor persoane. Nu utilizați lama în apropierea unui gard cu ochiuri, a stâlpilor metalici, a bordurilor ornamentale sau a fundațiilor clădirilor.

Nu tăiați cu o lamă metalică tocită, crăpată sau deteriorată. Înainte de a tăia iarba crescută, verificați să nu existe obturații cum ar fi bolovani, bile metalice sau sărme metalice din gardurile rupte. Dacă o obstrucție nu poate fi îndepărtată, marcați locația ei pentru a o evita când treceți cu lama. Pietrele și metalul vor toci și vor deteriora lama. Firul se poate prinde în capul lamei și se poate înfășura în jurul acestuia sau poate fi proiectat în aer.

Nu utilizați motocositoarea portabilă pentru a tăia copaci.

9 CURĂȚAREA ȘI ÎNTRETINEREA

• Maşinile noastre au fost proiectate să funcționeze o perioadă lungă de timp cu minim de întreținere. Funcționarea continuă satisfăcătoare depinde de îngrijirea corectă a maşinii și de curățarea ei regulată.
• Curățați regulat fanta de ventilație a aparatului cu o perie moale sau cu o cârpă uscată.
• Curățați regulat firul de tăiere și bobina cu o perie moale sau cu o cârpă uscată.
• Îndepărtați regulat iarba și murdăria de sub apărătoare cu ajutorul unei raclete cu muchia rotunjită.

9.1 Curățarea accesoriiilor trimmer și motocositoare

• Îndepărtați acumulările de reziduuri rezultate după tăiere.
• Pentru a vă ușura munca, păstrați ascuțită lama tăietoare.

DEPANAREA

PROBLEMĂ	CAUZA POSIBILĂ	REZOLVARE
Firul de tăiere nu va avansa	Părți ale firului de tăiere s-au lipit unele de altele.Nu există suficient fir de tăiere pe bobinăFirul de tăiere este uzat și prea scurtFirul de tăiere este încâlcit pe bobină	Lubrifiati cu spray de siliconÎnlocuiti bobinaScoateți bobina și extrageți firul de tăiereScoateți firul de tăiere din bobină și rebobinați
Capul de tăiere este dificil de rotit	Iarbă înfășurată sau acumulată în jurul capului de tăiere	Curățați părțile afectate ale mașinii
larba se înfășoară continuu pe ax și pe ansamblul capului trimmerului	Tăierea ierbii înalte la nivelul solului	Tăiați iarba înaltă de sus în jos
Trimmerul cu fir se oprește și nu va mai porni	Aparatul e defectPriza este deteriorată	Contactați dealerul pentru a verifica deteriorareaVerificați priza

10 DATE TEHNICE

Indicator	POWXG30405
Tensiune	230-240 V ~50 Hz
Capacitatea motorului	1000 W
Tipul motorului	Cu perii
Lungime ax	600 mm
Tipul stecărului electric	VDE
Lungimea cablului de alimentare	0,35 m
Trimmer de iarbă
Lățime de tăiere	380 mm
Diametru fir	2,0 mm
Lungimea firului de tăiere	5 m
Tipul de alimentare cu fir	Tap & go
Tipul mosorului	Dublă înfășurare
Motocositoare portabilă
Lățime de tăiere	230 mm
Protectie	Capac metallic + apărătoare de plastic

11 ZGOMOT

Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3)
Nivel de presiune acustică LpA	86 dB(A)
Nivel de putere acustică LwA	94 dB(A)

ATENTIE! Presiunea acustică poate depăși 85 dB(A), caz în care trebuie purtat un dispozitiv de protecție auditivă.

aw (Nivel vibrații)

7,7 m/s²

K = 1,5 ~m / s^2

12 INTERVALE DE ÎNTRETINERE

12.1 Ferăstrăul cu lanț

Datele furnizate mai jos se bazează pe condiții normale de funcționare. În eventualitatea unor condiții mai difficile, cum ar fi producerea unei cantități mari de praf și durată mare de funcționare zilnică, intervalele furnizate trebuie reduse în mod corespunzător.

Piesă mașină	Actiune	Înainte de a începe lucrul	După 10 ore de utilizare
Mașina completă	Verificați starea, înlocuiti piesele defecte dacă este necesar	X
Piulițe și şuruburi accesibile	Strângeti	X
Capul de tăiere	Verificați montarea corespunzătoare	X

13 GARANTIE

• Acestui produs i se acordă garanție conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator.
• Această garanție acoperă toate defectiunile de materiale sau de producție, cu excepția bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmenții, periile, cablurile, fișele sau accesoriiile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.
• Deteriorarea și/sau defectiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garantiei.
• Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.
• Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.
• Puteți obține întotdeauna mai multe informații, apelând numărul de telefon [phone].
• Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.
• În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea aparatului se datorează întretinerii neglijente sau suprasolicitării.
• Se exclude în mod categoric de la garantie defectiunea datorată pătrunderii de fluide, pătrunderii excesive a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorrectă de alimentare de la rețea. Această listă nu este exhaustivă.
• Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garanție în cazul înlocuirii unui aparat.
• Aparatele sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV.
• Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întretinute periodic, ...)
  Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.
• Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) și împreună cu dovada cumpărării.

14 MEDIU

În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncați laolaltă cu gunoiul menajer, ci depozitați-l într-un mod sigur pentru mediu.

Deşeurile produse de părți ale mașinilor electrice nu trebuie manipulate la fel cu gunoiul menajer. Reciclați atunci când există această posibilitate. Pentru sfaturi privind reciclarea, consultați autoritatea locală sau magazinul de achiziție.

15 DECLARATIA DE CONFORMITATE

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIA, declară doar faptul că

Produsul: Motocositoare portabilă

Marcă de comerț: POWERplus

Model: POWXG30405

este în conformitate cu specificațiile esențiale și alte prevederi relevante ale Directivelor/Reglementărilor europene, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declarații.

Directivele/Reglementările europene (inclusiv, dacă este aplicabil, amendamentele acestora de până la data semnării):

2011/65/EU

2006/42/EC

2014/30/EU

2000/14/EC Annex VI LwA

Measured 94 dB(A) 103 dB(A)

Guaranteed 96 dB(A) 107 dB(A)

Notified Body TuV Sud - DE

Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

EN60335-1:2012

EN50636-2-91:2014

EN55014-1 : 2017

EN55014-2:2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013

Persoana care păstrează documentația tehnică: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Subsemnatul acționează în numele CEO al companiei,
