BEDIENUNGSANLEITUNG POWXG30405 PowerPlus

DE DEUTSCH ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR

5.4 Der Gebrauch und die Pflege von Elektrogeräten ................................................ 6

6.3 Benutzen Sie immer Ihren gesunden Menschenverstand. ................................... 8

7.5 Wechsel von Schneidblatt (Metall) auf Schneidseil (Spule) (Abb. A, f & G) ........ 9

8.5.3 Trimmen im Bereich von Zäunen und Mauerwerk ................................................... 11

8.5.4 Trimmen um Bäume ................................................................................................ 12

8.5.5 Abtrag bis zum Boden mit dem Schneidseil ............................................................ 12

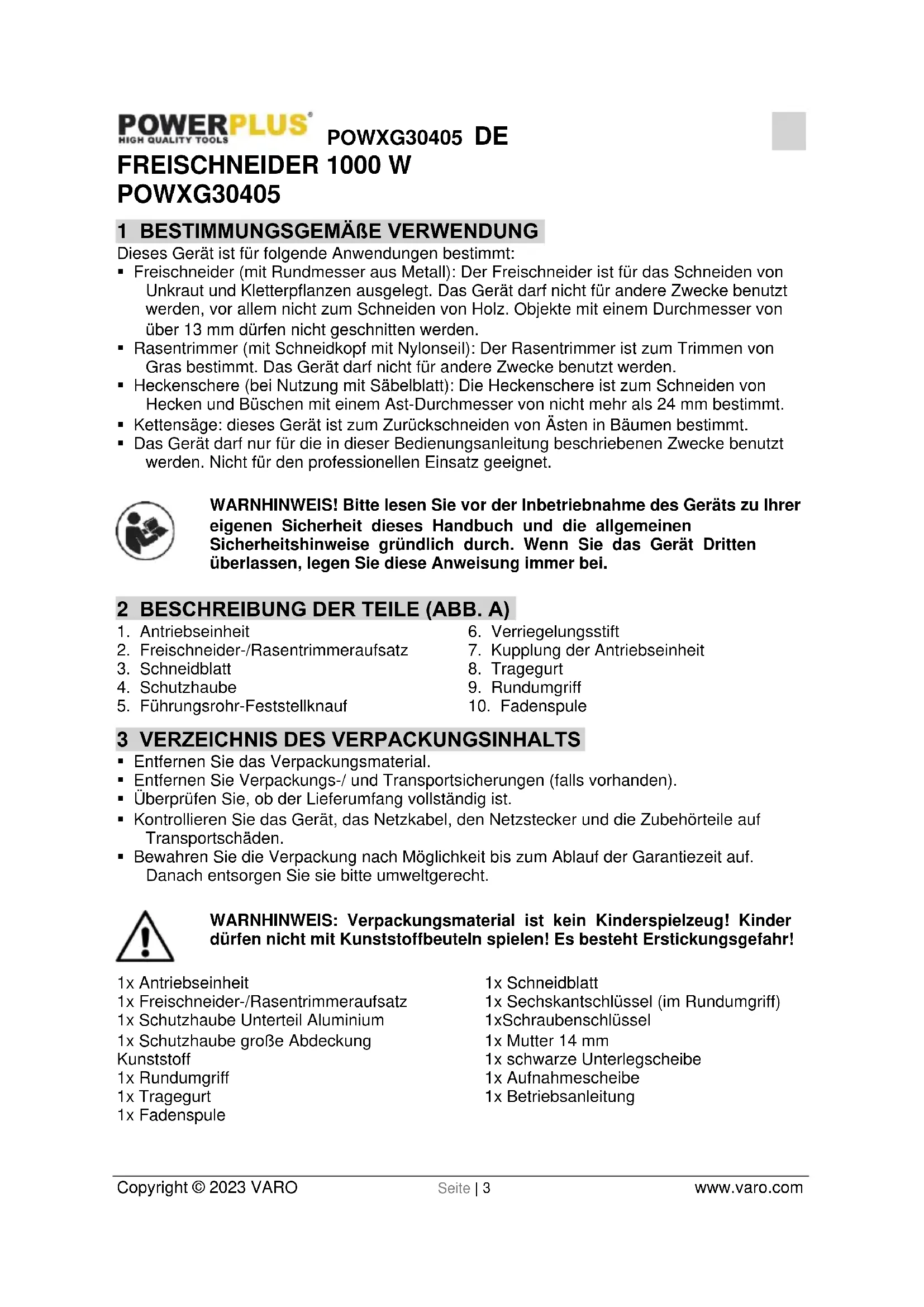

Copyright © 2023 VARO Seite | 3 www.varo.com FREISCHNEIDER 1000 W POWXG30405 1 BESTIMMUNGSGEMÄßE VERWENDUNG Dieses Gerät ist für folgende Anwendungen bestimmt:

• Freischneider (mit Rundmesser aus Metall): Der Freischneider ist für das Schneiden von Unkraut und Kletterpflanzen ausgelegt. Das Gerät darf nicht für andere Zwecke benutzt werden, vor allem nicht zum Schneiden von Holz. Objekte mit einem Durchmesser von über 13 mm dürfen nicht geschnitten werden.

• Rasentrimmer (mit Schneidkopf mit Nylonseil): Der Rasentrimmer ist zum Trimmen von Gras bestimmt. Das Gerät darf nicht für andere Zwecke benutzt werden.

• Heckenschere (bei Nutzung mit Säbelblatt): Die Heckenschere ist zum Schneiden von Hecken und Büschen mit einem Ast-Durchmesser von nicht mehr als 24 mm bestimmt.

• Kettensäge: dieses Gerät ist zum Zurückschneiden von Ästen in Bäumen bestimmt.

• Das Gerät darf nur für die in dieser Bedienungsanleitung beschriebenen Zwecke benutzt werden. Nicht für den professionellen Einsatz geeignet. WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Anweisung immer bei. 2 BESCHREIBUNG DER TEILE (ABB. A)

2. Freischneider-/Rasentrimmeraufsatz

5. Führungsrohr-Feststellknauf

6. Verriegelungsstift

7. Kupplung der Antriebseinheit

3 VERZEICHNIS DES VERPACKUNGSINHALTS

• Entfernen Sie das Verpackungsmaterial.

• Entfernen Sie Verpackungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät, das Netzkabel, den Netzstecker und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie sie bitte umweltgerecht. WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr! 1x Antriebseinheit 1x Freischneider-/Rasentrimmeraufsatz 1x Schutzhaube Unterteil Aluminium 1x Schutzhaube große Abdeckung Kunststoff 1x Rundumgriff 1x Tragegurt 1x Fadenspule 1x Schneidblatt 1x Sechskantschlüssel (im Rundumgriff) 1xSchraubenschlüssel 1x Mutter 14 mm 1x schwarze Unterlegscheibe 1x Aufnahmescheibe 1x BetriebsanleitungPOWXG30405 DE Copyright © 2023 VARO Seite | 4 www.varo.com Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler. 4 SYMBOLE In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

Warnhinweis: Verletzungsgefahr oder mögliche Beschädigung des Elektrowerkzeugs.

Das Tragen von Arbeitsschuhen wird empfohlen.

Vor Gebrauch Bedienungsanleitung lesen.

Schutzhandschuhe tragen.

Ohrenschutz tragen. Schutzbrille tragen.

Achten Sie auf herumliegende und aufgewirbelte Gegenstände.

Das Gerät nicht bei Regen oder bei feuchten Bedingungen betreiben. Gefahr eines Stromschlags!

Beim Arbeiten immer einen Mindestabstand von 15 m zwischen dem Gerät und anderen Personen einhalten!

Klasse II - Doppelisolierung - Es wird kein geerdeter Stecker benötigt.

Übereinstimmung mit den jeweils maßgeblichen Anforderungen der EU- Richtlinie(n).

Bei Staubentwicklung: Atemschutzmaske tragen.

Elektrowerkzeuge dürfen nicht im Hausmüll entsorgt werden.

Warnung vor Rückschlag.

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR

ELEKTROWERKZEUGE Lesen Sie alle Sicherheitshinweise und Anweisungen gut durch. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen können einen Stromschlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen zur späteren Einsicht auf. Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bzw. "Elektrogerät" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder dunkle Arbeitsbereiche können zu Unfällen führen.POWXG30405 DE Copyright © 2023 VARO Seite | 5 www.varo.com

• Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung, wie zum Beispiel mit brennbaren Flüssigkeiten, Gasen oder bei Staubentwicklung. Elektrogeräte erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

• Halten Sie Kinder und andere Personen während der Benutzung des Geräts fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

5.2 Elektrische Sicherheit

Die auf dem Typenschild angegebene Voltzahl muss der tatsächlichen Versorgungsspannung (Volt) entsprechen.

• Der Netzstecker des Geräts muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.

• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

• Halten Sie Elektrogeräte von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlags.

• Zweckentfremden Sie das Kabel nicht, um das Elektrogerät zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.

• Wenn Sie mit einem Elektrogerät im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.

• Wenn der Betrieb des Elektrogeräts in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlags.

5.3 Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrogerät. Benutzen Sie kein Elektrogerät, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrogeräts kann zu schweren Verletzungen führen.

• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Ohrenschutz, je nach Art und Einsatz des Elektrogeräts, verringert das Verletzungsrisiko.

• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrogerät ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrogeräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrogerät einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

• Vermeiden Sie eine nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrogerät in unerwarteten Situationen besser kontrollieren.

• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. LockerePOWXG30405 DE Copyright © 2023 VARO Seite | 6 www.varo.com Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

5.4 Der Gebrauch und die Pflege von Elektrogeräten

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür geeignete Elektrogerät. Mit dem passenden Elektrogerät arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

• Benutzen Sie kein Elektrogerät, dessen Schalter defekt ist. Ein Elektrogerät, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

• Nehmen Sie den Netzstecker von der Steckdose ab und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrogeräts.

• Bewahren Sie unbenutzte Elektrogeräte außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit diesem Gerät nicht vertraut sind oder diese Anweisungen nicht gelesen haben, es nicht benutzen. Elektrogeräte sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

• Warten Sie Elektrogeräte sorgfältig. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrogeräts beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrogeräten.

• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

• Verwenden Sie das Elektrogerät, das Zubehör, die Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrogeräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

• Lassen Sie Ihr Elektrogerät nur von qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrogeräts gewahrt bleibt.

• Alle Warnhinweise und Anweisungen für die Montage und die Bedienung des Schneidblatts sind genau einzuhalten.

• Das Schneidblatt kann von Material, das sich nicht schneiden lässt, plötzlich und ruckartig zurückgeworfen werden – und ein solcher Rückstoß kann zum Abtrennen von Armen und Beinen des Bedieners führen. Andere Personen und Tiere müssen deshalb einen Mindestabstand von 15 m zum laufenden Gerät einhalten. – Wenn das Schneidblatt mit einem Gegenstand in Berührung gekommen ist, sofort das Gerät ausschalten und abwarten, bis das Schneidblatt vollständig zum Stillstand gekommen ist. Anschließend das Schneidblatt auf mögliche Schäden untersuchen. Wenn das Blatt verbogen ist oder Risse aufweist, sofort auswechseln!

• Überprüfen Sie den Freischneider und das Zubehör vor jedem Einsatz. – Das Gerät darf auf keinen Fall benutzt werden, bevor alle Vorrichtungen, die die Schneidelemente halten und sichern, ordnungsgemäß angebracht und überprüft wurden.

• Nach dem Betätigen des Gasgriffs beginnt das Schneidblatt zu rotieren. – Das rotierende Schneidblatt kann Sie selbst und andere Personen schwer verletzen. Bevor Arbeiten amPOWXG30405 DE Copyright © 2023 VARO Seite | 7 www.varo.com Schneidblatt durchgeführt werden sollen, muss deshalb der Motor ausgeschaltet und abgewartet werden, bis das Schneidblatt vollständig zum Stillstand gekommen ist.

• Arbeiten Sie mit dem Gerät nur dann, wenn Sie einen sicheren Stand und das Gerät fest im Griff haben! Nie: bei unzureichender Balance, mit ausgestreckten Armen oder mit nur einer Hand. Halten Sie das Gerät immer mit beiden Händen fest, Daumen und Finger sicher um die Griffe gelegt.

• Heben Sie den laufenden Schneidkopf nicht hoch vom Boden ab. Dies kann zu schweren Verletzungen des Bedieners führen.

• VERWENDEN SIE DEN AUFSATZ AUSSCHLIESSLICH ALS FREISCHNEIDER Benutzen Sie das Gerät nicht über einen längeren Zeitraum, machen Sie regelmäßig Pause.

• Benutzen Sie das Gerät niemals unter Alkohol- oder Drogeneinfluss.

• Das Gerät darf nur mit angebrachtem und funktionsfähigem Schutzschild bzw. Schutzvorrichtung betrieben werden.

• Am Gerät dürfen keine Teile hinzugefügt, abgeändert oder entfernt werden, weil dann die Gefahr von Verletzungen oder Schäden besteht und die Garantie des Herstellers erlischt.

• Benutzen Sie das Gerät niemals in der Nähe von leicht entflammbaren Flüssigkeiten oder Gasen, weder in geschlossenen Räumen noch im Freien. Explosionen und/ oder Brand können die Folge sein.

• Verwenden Sie kein anderes Schneidzubehör (Fremd-Fabrikate)! Nur die Ersatzteile und das Zubehör des Herstellers garantieren die Sicherheit des Geräts, weil diese Teile speziell für das Gerät ausgelegt sind. Fremdteile können zum Leistungsverlust des Geräts, aber auch zu schweren Verletzungen und Schäden führen. Verwenden Sie deshalb nur den mit dem Gerät gelieferten Schneidkopf. Verwenden Sie kein anderes Schneidzubehör! Der Einsatz von Fremdfabrikaten lässt die Garantie des Herstellers erlöschen und kann zu schweren Verletzungen führen.

• Rasentrimmer dürfen auf keinen Fall von Kindern und auch nicht von Personen bedient werden, die über die Verwendung des Geräts und die Einhaltung der Sicherheitsbestimmungen nicht unterwiesen wurden.

• Tragen Sie zum Schutz Ihrer Füße festes Schuhwerk oder Stiefel.

• Tragen Sie zum Schutz Ihrer Beine lange Hosen. Das Gerät darf nur an eine Stromversorgung angeschlossen werden, die mit einem Erdschlussschalter (30 mA) versehen ist.

• Das Gerät vor dem Einsatz immer prüfen. Wenn es schadhaft ist, darf es nicht benutzt werden.

• Ein defektes Gerät darf nur von einer zugelassenen Werkstatt oder von unserem Kundendienst repariert werden.

• Das Gerät darf nicht benutzt werden, wenn das Netzkabel verschlissen oder beschädigt ist.

• Vor dem Einsatz des Geräts muss auch das Verlängerungskabel auf Verschleiß und Schäden geprüft werden. Wenn ein Schaden vorliegt, muss das Kabel sofort von der Stromversorgung getrennt werden. Auf keinen Fall das Kabel anfassen, solange es noch unter Strom steht!

• Das Gerät nicht in der Nähe von Kindern und/oder Tieren betrieben.

• Das Gerät nur bei Tageslicht oder gut ausleuchtendem Kunstlicht einsetzen.

• Das Gerät darf nicht ohne angebrachte und funktionierende Schutzvorrichtungen betrieben werden.

• Räumen Sie vor dem Arbeiten mit dem Gerät mögliche Hindernisse aus dem Arbeitsbereich, wie z.B. Stöcke, Äste, Steine, Kabel usw.POWXG30405 DE Copyright © 2023 VARO Seite | 8 www.varo.com

• Das Gerät aufrecht halten, so dass das Schneidseil auf den Boden zeigt. Das Gerät nie in einer anderen Position einschalten!

• Hände und Füße dürfen mit dem Schneidseil nicht in Berührung kommen.

• Das Schneidseil nicht anfassen.

• Das Schneidseil darf nicht mit dem Netzkabel in Berührung kommen.

• Das Gerät muss vor dem Absetzen immer ausgeschaltet werden. Warten Sie ab, bis das Schneidseil zum absoluten Stillstand gekommen ist. Versuchen Sie nie, das Schneidseil selbst zu stoppen! Warnhinweis: Auch nach dem Ausschalten des Geräts läuft das Schneidseil noch einige Zeit lang nach.

• Verwenden Sie nur Schneidseil, das vom Hersteller empfohlen wird. Auf keinen Fall darf Schneidseil aus Metall oder aus anderweitigem Material, wie z.B. eine Angelschnur, verwendet werden.

• Nach beendetem Arbeitsgang, vor allen Wartungs-, Pflege- und Einstellarbeiten, und wenn das Gerät nicht benutzt wird, das Gerät immer von der Stromversorgung trennen.

• Lagern Sie das Gerät anschließend an einem sicheren Ort ein, der für Kinder nicht zugänglich ist.

• Das Gerät darf nicht gegen feste Gegenstände stoßen, weil dies zu Verletzungen führen oder das Gerät beschädigen kann.

• Mit dem Gerät nie Gras schneiden, das nicht auf dem Boden wächst, sondern z.B. an Wänden, an/zwischen Steinen usw.

6.3 Benutzen Sie immer Ihren gesunden Menschenverstand.

Es ist nicht möglich, alle eventuell eintretenden Situationen abzudecken. Seien Sie immer vorsichtig und benutzen Sie Ihren gesunden Menschenverstand. Vermeiden Sie alle Situationen, bei denen Sie das Gefühl haben, dass Sie sie nicht unter Kontrolle haben. Wenn Sie immer noch unsicher in Bezug auf die Bedienung sind, nachdem Sie diese Anweisungen gelesen haben, wenden Sie sich bitte an einen Fachmann, bevor Sie fortfahren.

• Lockern Sie die Griffmutter (5).

• Schieben Sie den Schaft des verwendeten Aufsatzes (2) in den Schaft der Antriebseinheit (1).

• Vergewissern Sie sich, dass der Verriegelungsstift (6) in das Loch der Kupplung (7) einrastet

• Fixieren Sie das Rohr mit der Griffmutter (5).

7.2 Schutzabdeckung anbringen (Abb. A & C)

• Setzen Sie die Schutzhaube (4) auf den Kopf des Freischneider-/Rasentrimmeraufsatzes (2).

• Befestigen Sie die Schutzhaube (4) mit den 4 Sechskantschrauben (a).

• Befestigen Sie die vollständige Schutzhaube (4) mit 3 Sechskantschrauben (b) von der Unterseite am Freischneider-/Rasentrimmeraufsatz (2).

7.3 Tragegurt anlegen (Abb. A & D)

• Legen Sie den Tragegurt (8) über Ihre Schulter und stellen Sie ihn so ein, dass er bequem sitzt.

• Hängen Sie den Haken (a) in die Öse (b) vor dem hinteren Handgriff (1) ein.POWXG30405 DE Copyright © 2023 VARO Seite | 9 www.varo.com

7.4 Montage des Rundgriffs (Abb. A & E)

Der Rundgriff muss in einem Abstand von mindestens 25 cm vom hinteren Handgriff montiert werden! Der Beinschutz ist immer auf der Bedienerseite anzubringen!

• Setzen Sie den Rundumgriff (9) von oben in einer bequemen Position auf den Schaft der Antriebseinheit (1).

• Befestigen Sie den Griff mit der Griffschraube (a) am Schaft.

• Befestigen Sie anschließend die Beinstütze (b) mit den 2 Sechskantschrauben am Rundumgriff.

• Die Beinstütze (b) kann für Rechts- oder Linkshänder montiert werden: auf der linken Seite für Rechtshänder und auf der rechten Seite für Linkshänder.

7.5 Wechsel von Schneidblatt (Metall) auf Schneidseil (Spule) (Abb. A, f & G)

Warnhinweis: Das Gerät auf keinen Fall benutzen, wenn das Schneidblatt Mängel aufweist (verbogene, fehlende oder stark abgenutzte Zähne). Ein solches Blatt muss sofort ersetzt werden! Warnhinweis: Bitte tragen Sie zu Ihrer eigenen Sicherheit bei allen Arbeiten am Schneidblatt immer möglichst dicke und feste Schutzhandschuhe!

7.5.1 Schneidblatt ausbauen. (Abb. A & F)

• Drehen Sie das Werkzeug um, damit Sie das Schneidblatt (3) bequem ausbauen können.

• Stecken Sie zum Ausbau des Schneidblatts (3) den Innensechskantschlüssel durch die Bohrung des Gerätekörpers unter dem Schneidblatt in die Aufnahmescheibe (b).

• Drehen Sie das Schneidblatt (3), bis es mit dem Innensechskantschlüssel (e) blockiert wird.

• Lockern Sie die Sechskantschraube (c) mit dem Schraubenschlüssel im Uhrzeigersinn (Linksgewinde!), nehmen Sie die Mutter (c), die Druckscheibe (d) und das Schneidblatt (5) ab und ziehen Sie den Innensechskantschlüssel wieder heraus.

7.5.2 Schneidblatt befestigen. (Abb. A & F)

• Vergewissern Sie sich, dass die Aufnahmescheibe (b) mit der offenen Seite nach unten auf die Wellenmutter (f) gesteckt wird.

• Setzen Sie das Schneidblatt (3) so auf die Welle, dass die Führung der Aufnahmescheibe in die Montagebohrung des Schneidblatts (3) passt. Legen Sie die obere Unterlegscheibe (d) auf und sichern Sie das Schneidblatt (3) mit der Sechskantmutter (c). Halten Sie dazu die Aufnahmescheibe (b) mit dem Innensechskantschlüssel (e) fest und drehen Sie die Sechskantmutter gegen den Uhrzeigersinn.

7.5.3 Spule (Abb. A & G)

• Bauen Sie das Schneidblatt wie in Abschnitt 7.5.1 beschrieben aus.

• Halten Sie den Trimmerkopf (a) fest und stecken Sie den Innensechskantschlüssel (b) durch die Bohrung in der Aufnahmescheibe (c).

• Drehen Sie die Fadenspule (10) gegen den Uhrzeigersinn auf die Welle, und ziehen Sie sie fest.

• Drehen Sie die Spule in umgekehrter Richtung, um sie abzunehmen.POWXG30405 DE Copyright © 2023 VARO Seite | 10 www.varo.com

7.5.4 Fadenspule öffnen

• Nehmen Sie die Spule vom Freischneider ab (siehe 7.5.3).

• Halten Sie das Gehäuse der Fadenspule mit einer Hand fest.

• Drehen Sie den mittleren Knopf im Uhrzeigersinn, bis sich die Patrone herausnehmen lässt.

• Wickeln Sie den neuen Schneidfaden auf die Patrone.

• Setzen Sie die Patrone wieder in die Spule ein, setzen Sie den Knopf auf das Gehäuse und drehen Sie ihn gegen den Uhrzeigersinn fest.

• Montieren Sie die Fadenspule wieder auf das Gerät (siehe 7.5.3). Wenn der Faden zu lang ist, wenn Sie das Gerät zum ersten Mal benutzen, wird das überschüssige Ende mit dem Abschneider an der Schutzabdeckung abgeschnitten.

8 BEDIENUNG DES GERÄTS

Stecken Sie den Netzstecker in die Buchse eines geeigneten Verlängerungskabels. Bilden Sie eine Schlaufe, stecken Sie diese durch die Öse am hinteren Griff und hängen Sie die Schlaufe auf den Kabelhalter (Abb. G 1).

8.1 Gerät einschalten (Abb. H)

• Zum Einschalten des Geräts schieben Sie den Arretierungsschalter (a) nach vorne und drücken dann den Ein-/Ausschalter (b).

8.2 Gerät ausschalten (Abb. H)

• Lassen Sie den Ein-/Ausschalter los, um das Gerät auszuschalten.

8.3 Arbeit mit dem Mähkopf

• Halten Sie das Gerät auf kleinen Grasflächen in einem Winkel von etwa 30°, und bewegen Sie den Mähkopf gleichmäßig halbkreisförmig nach links und nach rechts.

• Die besten Ergebnisse werden bei höchstens 15 cm Grashöhe erzielt. Falls das Gras höher ist, empfiehlt es sich, das Gras stufenweise zu mähen.

• Zum Mähen rund um Bäume, Zaunpfähle oder andere Hindernisse das Gerät langsam um das Hindernis herumführen und mit den Fadenspitzen mähen.

• Vermeiden Sie die Berührung feststehender Hindernisse (Felsen, Wände, Lattenzäune usw.). Der Mähfaden wird dabei stark abgenutzt. Halten Sie mit der Kante des Mähkopfschutzes den richtigen Abstand von Hindernissen ein. Achtung! Legen Sie den Mähkopf während des Betriebs nicht auf den Boden!

8.4 Arbeit mit dem Dickichtmesser

Verwenden Sie bei der Arbeit mit dem Gerät immer den Tragegurt und angemessene Schutzkleidung. Tragen Sie Augen-, Gehör- und Kopfschutz. Vergewissern Sie sich, dass das Messer richtig montiert ist. Ersetzen Sie beschädigte oder stumpfe Werkzeugteile. Es besteht Verletzungsgefahr.

• Verwenden Sie das Messer nur für die Arbeit in übersichtlichem ebenem Gelände. Nehmen Sie den zu bearbeitenden Bereich sorgfältig in Augenschein, und entfernen SiePOWXG30405 DE Copyright © 2023 VARO Seite | 11 www.varo.com alle Fremdkörper. Achten Sie darauf, keine Steine, Metallgegenstände oder andere Hindernisse zu berühren. Das Messer kann beschädigt werden, und es besteht Rückschlaggefahr.

• Halten Sie den Freischneider bei der Arbeit über dem Boden, und führen Sie das Gerät wie eine Sense in einem gleichmäßigen Bogen hin und her.

• Winkeln Sie den Schneidkopf nicht ab.

• Verwenden Sie das Gerät nicht zum Schneiden von Wildwuchs oder Unterholz.

• Überprüfen Sie das Messer regelmäßig auf Schäden, und ersetzen Sie es bei Bedarf.

8.5 Trimmen – Arbeitsweise

• Wenn das Gerät ordnungsgemäß mit dem Abweiser und dem Schneidkopf mit Schneidseil ausgerüstet ist, kann es unansehnliches Unkraut und hohes Gras in schwer zugänglichen Bereichen (an Zäunen, Mauern, Fundamenten und um Bäume) hervorragend und leicht beseitigen.

• Auch unerwünschter Wildwuchs lässt sich mit dem Gerät problemlos zurückstutzen, wenn Sie den Gartenbereich aufbereiten oder bestimmte Gebiete einfach nur sauber halten wollen. Mit dem Trimmer keine „Reste wegfegen“. Mit "Reste wegfegen" ist das Beseitigen von Rückständen auf Wegen usw. gemeint. Wenn diese Teile mit dem Gerät entfernt werden, können durch die hohe Leistung des Geräts Rückstände und kleine Steine bis zu 15 m (oder noch weiter!) aufgeschleudert werden, was zu Verletzungen bei Personen und zu erheblichen Sachschäden bei Autos, Häusern und Fenstern führen kann. Hinweis: Selbst bei vorsichtiger Arbeitsweise ist der Verbrauch an Schneidseil beim Arbeiten im Bereich von Fundamenten, Mauern, Steinen, Rundungen usw. höher als normal. Zur Erneuerung des Schneidseils das laufende Gerät mit dem unten befindlichen Spulenknopf gegen den Boden drücken.

• Bewegen Sie den Trimmer wie eine Sichel von einer Seite zur anderen. Achten Sie darauf, dass der Schneidkopf keinen Winkel zum Boden bildet ("verkantet").

• Untersuchen Sie immer das zu bearbeitende Gebiet auf mögliche Gegenstände oder Hindernisse. Halten Sie den Schneidkopf immer in derselben Höhe, damit sich ein gleichmäßiger Schnitt ergibt.

8.5.2 Gezieltes Trimmen (punktgenau)

• Halten Sie den Trimmer vor sich, und winkeln Sie das Gerät etwas an, damit das Schneidseil den zu schneidenden Bereich gut erreicht.

• Der Auswurf muss dabei immer vom Bediener weg gerichtet sein, das heißt, der Trimmer darf auf keinen Fall auf Sie zeigen.

8.5.3 Trimmen im Bereich von Zäunen und Mauerwerk

• Bei Objekten wie Zäunen oder festem Mauerwerk nähern Sie sich langsam und vorsichtig an das Hindernis an. Vermeiden Sie, dass das Schneidseil mit dem Objekt selbst in Berührung kommt, weil das Seil sonst reißen oder ausfransen kann.

• Wenn das Seil mit einem Zaun in Kontakt kommt, wird es abreißen.POWXG30405 DE Copyright © 2023 VARO Seite | 12 www.varo.com

8.5.4 Trimmen um Bäume

• Auch beim Trimmen um Baumstämme nähern Sie sich dem Hindernis bitte langsam und vorsichtig an, damit das Schneidseil nicht mit dem Objekt in Kontakt gerät. Trimmen Sie den Bereich um einen Baum am besten von links nach rechts.

• Schneiden Sie das Gras oder das Unkraut mit der Spitze des Schneidkopfes, und winkeln Sie das Gerät bei der Vorwärtsbewegung etwas an.

8.5.5 Abtrag bis zum Boden mit dem Schneidseil

Vermeiden Sie Rückschlag! Rückschlag ist die Reaktion eines sich bewegenden Messers, wenn dieses auf einen Baum, einen Busch oder einen festen Gegenstand trifft. Dabei wird das Messer bogenförmig weggestoßen. Rückschlag kann zu Kontrollverlust und Verletzung des Bedieners oder Umstehender führen. Verwenden Sie den Freischneider nicht in der Nähe von Maschendrahtzäunen, Metallpfosten, Grundstücksbegrenzungen oder Gebäudefundamenten. Warnhinweis: Beim Einsatz des Geräts für den Abtrag bis zum Boden extrem vorsichtig sein! Hierbei muss immer ein Sicherheitsabstand von 30 Meter zwischen dem Gerät und anderen Personen sowie Tieren eingehalten werden.

• Sie können die Vegetation mit dem Schneidseil bis zum Boden abtragen. Kippen Sie dazu den Schneidkopf des Trimmers nach rechts mit einem Winkel von 30 Grad an.

• Wenn Sie den Griff entsprechend einstellen, lässt sich diese Arbeit besser ausführen.

• Diese Tätigkeit dürfen Sie auf keinen Fall vornehmen, wenn auch nur die geringe Wahrscheinlichkeit besteht, dass Rückstände Sie oder andere Personen verletzen oder umstehende Einrichtungen beschädigen können.

9 REINIGUNG UND WARTUNG

Wir haben unsere Geräte so entwickelt, dass sie über einen langen Zeitraum mit einem Minimum an Wartungsaufwand laufen. Die ordnungsgemäße Funktion ist von der regelmäßigen Wartung und Reinigung des Geräts abhängig.

• Die Lüftungsschlitze am Gerät regelmäßig mit einer weichen Bürste oder mit einem trockenen Tuch reinigen.

• Das Schneidseil und die Spule regelmäßig mit einer weichen Bürste oder mit einem trockenen Tuch reinigen.

• Gras und Schmutz unter der Schutzvorrichtung regelmäßig mit einem stumpfen Schaber entfernen.

9.1 Reinigung des Rasentrimmer- / Freischneideraufsatzes

• Feststeckende Schnitzel entfernen.

• Messer schärfen, um die Arbeit zu erleichtern. 10 FEHLERBEHEBUNG PROBLEM

ABHILFE Schneidseil läuft nicht nach

• Schneidseil hat sich verklebt

• Nicht genug Seil auf der Spule

• Schneidseil ist zu kurz geworden

• Schneidseil auf der Spule

• Durch Ölen mit Silikonspray lösen

• Spule und zu kurzes Schneidseil auswechseln

• Schneidseil von der SpulePOWXG30405 DE Copyright © 2023 VARO Seite | 13 www.varo.com verwickelt abwickeln und neu aufwickeln Schneidkopf lässt sich nur schwer drehen

• Drehen des Schneidkopfs wird durch Grasreste behindert

• Betroffene Teile des Geräts reinigen Am Schaft und am Schneidkopf lagern sich ständig Grashalme ab

• Das geschnittene Gras ist zu lang

• Hohes Gras von oben (in mehreren Schnitten) schneiden Das Gerät stoppt und lässt sich nicht wieder starten

• Netzstecker schadhaft

• Schaden vom Händler reparieren lassen

• Netzstecker überprüfen 11 TECHNISCHE DATEN Type POWXG30405 Spannung 230-240 V ~50 Hz Motorleistung 1000 W Motormodell Bürstenmotor Schaftlänge 600 mm Netzstecker VDE Netzkabellänge 0,35 m Rasentrimmer

Schnittbreite 380 mm Mähfadendurchmesser 2,0 mm Mähfadenlänge 5 m Mähfadenzuführung Tippautomatik Spulentyp Doppelfaden Freischneider

Schnittbreite 230 mm Schutz Metallabdeckung + Kunststoffhaube Zahl der Zähne

12 GERÄUSCHEMISSION Geräuschemissionswerte nach den einschlägigen Normen gemessen. (K=3) Schalldruckpegel LpA 86 dB(A) Schallleistungspegel LwA 94 dB(A) WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden! aw (Vibration) 7,7 m/s² K = 1,5 m/s²POWXG30405 DE Copyright © 2023 VARO Seite | 14 www.varo.com 13 WARTUNGSINTERVALLE

Die Angaben beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen wie starker Staubanfall und längeren täglichen Arbeitszeiten sind die angegebenen Intervalle entsprechend zu verkürzen. Geräteteil Maßnahme Vor Arbeitsbegin

Nach 10 Stunden Gebrauch Komplette Maschine Sichtprüfung des Zustands, beschädigte Teile bei Bedarf ersetzen

Zugängliche Schrauben und Muttern Festziehen

Schneidkopf Richtige Montage überprüfen

• Gemäß den einschlägigen gesetzlichen Bestimmungen gewähren wir auf dieses Produkt eine Garantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.

• Diese Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfällen oder Abänderungen; und auch nicht die Transportkosten.

• Schäden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfalls nicht unter diese Garantie.

• Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.

• Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden.

• Weitere Informationen erhalten Sie unter der Tel.-Nr.: 00 32 3 292 92 90

• Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart.

• Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.

• Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzählung erhebt keinen Anspruch auf Vollständigkeit.

• Wenn wir einem Garantieverlangen nachkommen, verlängert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.

• Altgeräte oder Altteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Varo N.V.

• Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gepflegt wurde (unzureichende Reinigung der Lüftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).

• Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis des Kaufdatums.

• Das Gerät ist im Garantiefall dem Händler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben.POWXG30405 DE Copyright © 2023 VARO Seite | 15 www.varo.com 15 UMWELT Werfen Sie Ihr Gerät nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise. Sie dürfen es nicht in den normalen Hausmüll geben, sondern Sie müssen es in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen lassen. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler über das Recycling.

16 KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, VARO – Vic Van Rompuy N.V., Joseph Van Instraat 9, B-2500 Lier, Belgien, nur, dass das nachfolgend bezeichnete Gerät, Bezeichnung des Geräts: Freischneider Marke: POWERplus Modell-Nr.: POWXG30405 auf der Grundlage europäischer harmonisierter Normen den wesentlichen Anforderungen und weiteren relevanten Vorschriften der anwendbaren europäischen Richtlinien/Verordnungen entspricht. Bei einer mit uns nicht abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit. Europäische Richtlinien / Verordnungen (einschließlich ihrer Änderungen bis zum Tag der Unterzeichnung, sofern relevant): 2011/65/EU 2006/42/EC 2014/30/EU 2000/14/EC Anhang VI LwA Measured 94 dB(A) 103 dB(A) Guaranteed 96 dB(A) 107 dB(A) Notified Body TuV Sud - DE Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): EN60335-1 : 2012 EN50636-2-91 : 2014 EN55014-1 : 2017 EN55014-2 : 2015
