BEDIENUNGSANLEITUNG POWDPG7546 PowerPlus

DE DEUTSCH ÜBERSETZUNG DER ORIGINAL-GEBRAUCHSANWEISUNG

9.1 De beschermkap monteren (Fig. 1)

13 TECHNISCHE GEGEVENS

1 BESTIMMUNGSGEMÄße VERWENDUNG......3

2 BESCHREIBUNG DER TEILE (ABB. A)....3

3 VERZEICHNIS DES VERPACKUNGSINHALTS ....3

4 SYMBOLE 4

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE 4

5.1 Arbeitsplatz 4

5.2 Elektrische Sicherheit....5

5.3 Sicherheit von Personen ....5

5.4 Der Gebrauch und die Pflege von Elektrowerkzeugen....6

5.5 Wartung....6

6 ZUSÄTZLICHE SICHERHEITSBESTIMMUNGEN FÜR RASENTRIMMER....6

7 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR AKKUS UND LADEGERÄTE 7

7.1 Akkus....7

7.2 Ladegeräte....7

8 DEN AKKU LADEN UND EINSETZEN ODER HERAUSNEHMEN 8

8.1 Anzeigen am Ladegerät....8

8.2 Akku herausnehmen / einsetzen 8

8.3 Akku-Ladezustandsanzeige (Abb. A)......8

9 MONTAGE....9

9.1 Schutzvorrichtung montieren (Abb. 1)....9

9.2 Führungsrad montieren (Abb. 2)....9

9.3 Höheneinstellung (Abb. 3)....9

9.4 Zusatzgriff einstellen (Abb. 4)....9

9.5 Den Schneidwinkel einstellen (Abb. 5)....9

10 BEDIENUNG DES GERÄTS....10

10.1 Ein- und Ausschalten .... 10

10.2 Spule und Schneidseil auswechseln (Abb.6)....10

10.3 Manuelle Einstellung der Seillänge....11

POWERPLUS HIGH QUALITY TOOLS

POWDPG7546 DE

11 REINIGUNG UND WARTUNG....11
12 LAGERUNG 11
13 TECHNISCHE DATEN....11
14 GERÄUSCHEMISSION....12
15 GARANTIE 12
16 UMWELT 13
17 KONFORMITÄTSERKLÄRUNG....13

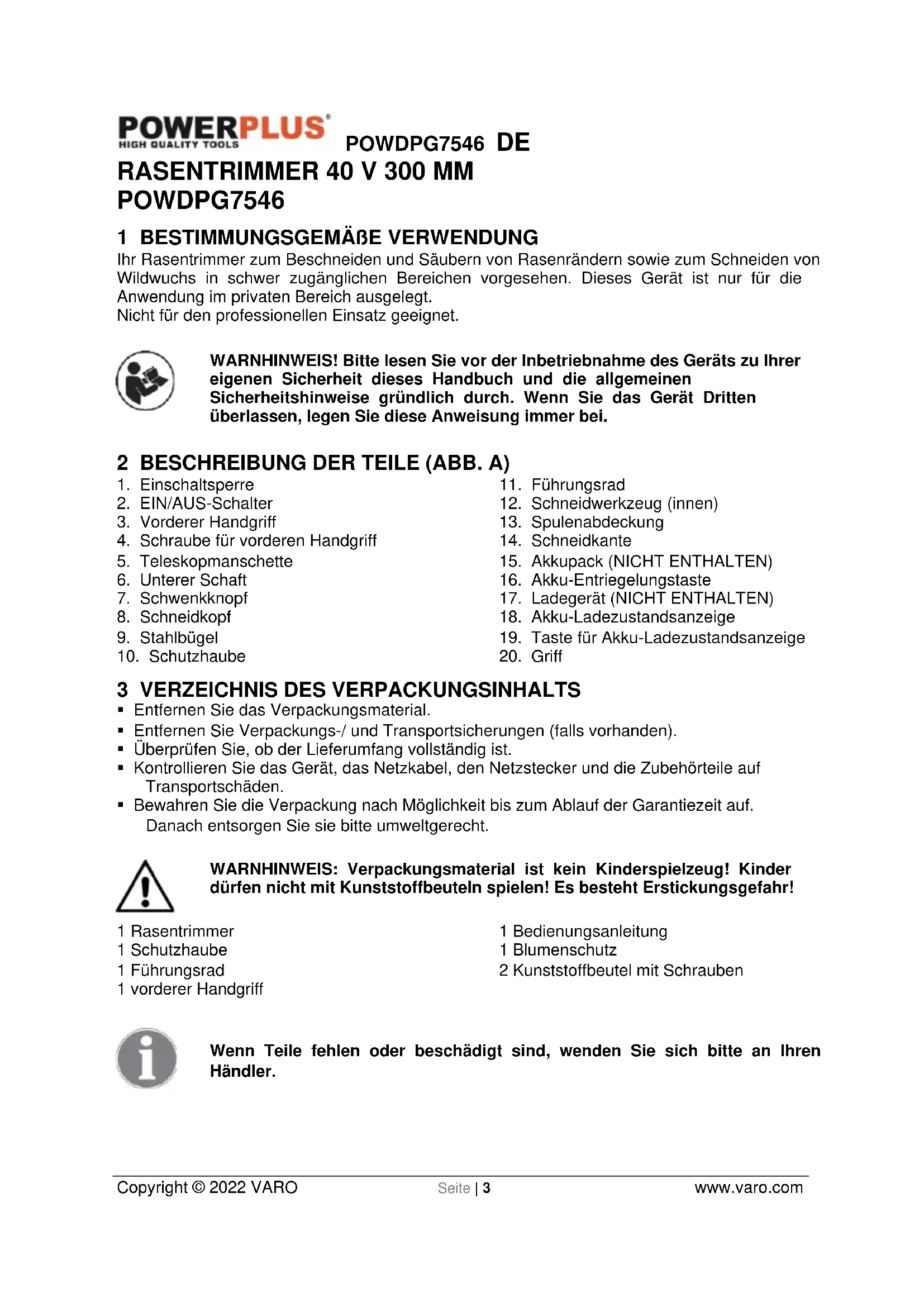

RASENTRIMMER 40 V 300 MM

POWDPG7546

1 BESTIMMUNGSGEMÄße VERWENDUNG

Ihr Rasentrimmer zum Beschneiden und Säubern von Rasenrändern sowie zum Schneiden von Wildwuchs in schwer zugänglichen Bereichen vorgesehen. Dieses Gerät ist nur für die Anwendung im privaten Bereich ausgelegt.

Nicht für den professionellen Einsatz geeignet.

WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Anweisung immer bei.

2 BESCHREIBUNG DER TEILE (ABB. A)

1. Einschaltsperre
2. EIN/AUS-Schalter
3. Vorderer Handgriff
4. Schraube für vorderen Handgriff
5. Teleskopmanschette
6. Unterer Schaft
7. Schwenkknopf
8. Schneidkopf
9. Stahlbügel
10. Schutzhaube
11. Führungsrad
12. Schneidwerkzeug (innen)
13. Spulenabdeckung
14. Schneidkante
15. Akkupack (NICHT ENTHALTEN)
16. Akku-Entriegelungstaste
17. Ladegerät (NICHT ENTHALTEN)
18. Akku-Ladezustandsanzeige
19. Taste für Akku-Ladezustandsanzeige
20. Griff

3 VERZEICHNIS DES VERPACKUNGSINHALTS

■ Entfernen Sie das Verpackungsmaterial.
- Entfernen Sie Verpackungs-/ und Transportsicherungen (falls vorhanden).
- Überprüfen Sie, ob der Lieferumfang vollständig ist.
- Kontrollieren Sie das Gerät, das Netzkabel, den Netzstecker und die Zubehörteile auf Transportschäden.
- Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.
Danach entsorgen Sie sie bitte umweltgerecht.

WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr!

1 Rasentrimmer

1 Schutzhaube

1 Führungsrad

1 vorderer Handgriff

1 Bedienungsanleitung

1 Blumenschutz

2 Kunststoffbeutel mit Schrauben

Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.

4 SYMBOLE

In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

		Warnhinweis:Verletzungsgefahr oder mögliche Beschädigung des Elektrowerkzeugs.		Das Tragen von Arbeitsschuhen wird empfohlen.
		Vor GebrauchBedienungsanleitung lesen.		Schutzhandschuhe tragen.
		Ohrenschutz tragen.Schutzbrille tragen.		Beim Arbeiten immer einen Mindestabstand von 15 m zwischen dem Gerät und anderen Personen einhalten!
		Das Gerät nicht bei Regen oder bei feuchten Bedingungen betreiben.Gefahr eines Stromschlags!		Bei Staubentwicklung :Atem-schutzmaske tragen
		Klasse II - Doppelisolierung - Es wird kein geerdeter Stecker benötigt. (Gilt nur für Ladegerät)		Übereinstimmung mit den jeweils maßgeblichen Anforderungen der EU-Richtlinie(n).
		Ladegerät und Akku dürfen nicht mit Wasser in Kontakt kommen.		Akkupack oder Ladegerät nicht ins Feuer werfen.
		Umgebungstemperatur max. 40 °C. (Gilt nur für Akku)		Akku und Ladegerät nur in geschlossenen Räumen benutzen.

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

Lesen Sie alle Sicherheitshinweise und Anweisungen gut durch. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen kann einen Stromschlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen zur späteren Einsicht auf. Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

5.1 Arbeitsplatz

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder dunkle Arbeitsbereiche können zu Unfällen führen.
• Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, wie zum Beispiel mit brennbaren Flüssigkeiten, Gasen oder bei Staubentwicklung. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

POWDPG7546 DE

5.2 Elektrische Sicherheit

• Die auf dem Typenschild angegebene Voltzahl muss der tatsächlichen Versorgungsspannung (Volt) entsprechen.
• Der Netzstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.
• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
• Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlags.
• Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.
• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.
• Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlags.

5.3 Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu schweren Verletzungen führen.
• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubschutzmaske, rutschfeste Sicherheitsschuhe, Schulzhelm oder Ohrenschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Verletzungsrisiko.
• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
• Vermeiden Sie eine nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

5.4 Der Gebrauch und die Pflege von Elektrowerkzeugen

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür geeignete Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
• Nehmen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
• Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit diesem Gerät nicht vertraut sind oder diese Anweisungen nicht gelesen haben, es nicht benutzen. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
• Warten Sie Elektrowerkzeuge sorgfältig. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
• Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend den Anweisungen für diese bestimmte Art von Elektrowerkzeug. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5.5 Wartung

- Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs gewahrt bleibt.

6 ZUSÄTZLICHE SICHERHEITSBESTIMMUNGEN FÜR RASENTRIMMER

• Rasentrimmer dürfen nicht von ungeschulten Personen oder von Kindern bedient werden.
• Tragen Sie zum Schutz Ihrer Füße festes Schuhwerk oder Stiefel.
  ■ Tragen Sie zum Schutz Ihrer Beine lange Hosen.
• Prüfen Sie das Gerät vor jedem Einsatz. Ein schadhaftes Gerät darf nicht benutzt werden.
• Wenn das Gerät schadhaft ist, muss die Reparatur von einem Fachmann (Kundendienst) ausgeführt werden.
• Das Gerät nicht im Beisein von Kindern und/oder Tieren verwenden.
• Das Gerät nur bei Tageslicht oder bei guter Beleuchtung benutzen.
• Das Gerät nie ohne die vorgeschriebene Schutzvorrichtung betreiben.
• Vor dem Arbeiten mit dem Gerät alle Äste, Steine, Kabel und sonstigen Gegenstände aus dem zu schneidenden Bereich entfernen.
• Das Gerät nur aufrecht einsetzen, das Schneidseil muss gegen den Boden gerichtet sein. Das Gerät nie in einer anderen Stellung einschalten.
• Hände und Füße immer in sicherem Abstand zum Schneidseil halten.
  ■ Das Schneidseil nie berühren.
• Vor dem Absetzen das Gerät immer ausschalten und abwarten, bis das Schneidseil vollständig zum Stillstand gekommen ist. Nie versuchen, das laufende Schneidseil selbst zum Stillstand zu bringen.

WARNHINWEIS: Das Gerät kann nach dem Abschalten noch eine gewisse Zeit lang nachlaufen.

• Nur vom Hersteller empfohlenes Schneidseil verwenden. Auf keinen Fall Schneidseil aus Metall oder Angelschnur verwenden.
• Nach Gebrauch das Gerät sicher einlagern, immer außerhalb der Reichweite von Kindern.

7 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR AKKUS UND LADEGERÄTE

Nur Akkus und Ladegeräte einsetzen, die sich für diese Maschine eignen.

7.1 Akkus

• Nie versuchen, den Akku zu öffnen.
• Nicht in Bereichen lagern, wo die Temperatur über 40 °C steigen kann.
• Nur bei einer Umgebungstemperatur von 4-40 °C aufladen.
• Bewahren Sie die Akkus an einem trockenen und kühlen Platz (5-20 °C) auf. Akkus nie entladen lagern.

- Bei Li-Ion-Akkus ist es besser, sie regelmäßig zu entladen und aufzuladen (mindestens 4x pro Jahr). Die ideale Ladekapazität beim langfristigen Einlagern von Li-Ion-Akkus beträgt 40%.

- Beim Entsorgen von Akkus die Hinweise im Abschnitt "Umwelt" beachten.

- Kurzschluss vermeiden. Wenn durch ein metallenes Objekt der Pluspol (+) und der Minuspol (-) des Akkus direkt oder zufällig miteinander verbunden werden, wird der Akku kurzgeschlossen. Die durch diesen starken Kurzschlussstrom entstehende Hitze kann zu einem Zerbrechen der Ummantelung oder zu einem Brand führen.

- Akkus nie erhitzen. Wenn ein Akku über 100 °C erhitzt wird, können die Ummantelung, die Isolierung und andere Kunststoffkomponenten beschädigt werden. Dies kann zum Austreten von Batterieflüssigkeit und/oder zu einem internen Kurschluss führen, was ein Zerbrechen der Ummantelung oder einen Brand bewirken kann. Akkus dürfen auf keinen Fall durch Feuer entsorgt werden, weil dies zu einer Explosion und/oder schweren Verbrennungen führen kann.

- Unter extremen Bedingungen kann ein Austreten von Batterieflüssigkeit erfolgen. Wenn Flüssigkeit am Akku festgestellt wird, machen Sie bitte Folgendes:

- Die Flüssigkeit sorgfältig mit einem Tuch abwischen. Jeden Kontakt mit der Haut vermeiden.

- Wenn es doch zu einem Kontakt mit der Haut oder mit den Augen gekommen ist, machen Sie bitte Folgendes:

√ Die betroffene Stelle sofort mit Wasser abspülen. Den Bereich anschließend mit einer milden Säure wie Zitronensaft oder Essig neutralisieren.

√ Bei einem Kontakt mit den Augen das Auge mindestens 10 Minuten lang mit reichlich klarem Wasser spülen. Anschließend einen Arzt aufsuchen.

Brandgefahr! Vermeiden Sie einen Kurzschluss des herausgenommenen Akkus. Akkus nie durch Feuer entsorgen.

7.2 Ladegeräte

• Nie versuchen, nicht aufladbare Batterien aufzuladen.
• Schadhafte Kabel sofort ersetzen.
• Das Ladegerät darf nicht mit Wasser in Kontakt kommen.

• Das Ladegerät nicht öffnen.

• Das Ladegerät nicht untersuchen.

• Das Ladegerät ist nur für die Verwendung in geschlossenen Räumen bestimmt.

8 DEN AKKU LADEN UND EINSETZEN ODER HERAUSNEHMEN

8.1 Anzeigen am Ladegerät

Das Ladegerät an die Steckdose anschließen

• Grün anhaltend: Ladebereit
• Rot blinkend: Laden
• Grün anhaltend: Geladen
• Grün und Rot anhaltend: Akku oder Ladegerät defekt

Hinweis: Wenn der Akku nicht richtig passt, ihn bitte ausschalten und sicherstellen, dass der Akkupack das richtige Modell für dieses Ladegerät ist, so wie auf dem Spezifikationsblatt dargestellt. Keinen anderen Akkupack oder irgendeinen Akkupack laden, der nicht sicher ins Ladegerät passt.

1. Das Ladegerät und den Akkupack häufig kontrollieren, solange sie angeschlossen sind.
2. Am Ende des Ladevorgangs das Ladegerät vom Stromnetz trennen und den Akku herausnehmen.
3. Den Akku vor dem Einsatz völlig abkühlen lassen.
4. Das Ladegerät und den Akku innen außerhalb der Reichweite von Kindern aufbewahren.

HINWEIS: Falls der Akku nach dem Dauerbetrieb im Werkzeug heiß wird, lassen Sie ihn vor dem Laden auf Raumtemperatur abkühlen. Dadurch wird die Lebensdauer Ihrer Akkus verlängert.

8.2 Akku herausnehmen / einsetzen

WARNHINWEIS: Bevor irgendwelche Einstellungen vorgenommen werden, sicherstellen, dass das Werkzeug ausgeschaltet ist oder der Akkupack entnommen wurde.

• Das Werkzeug in einer und den Akkupack (15) in der anderen Hand halten.
• Zum Einbauen: Den Akkupack in die Akkuhalterung drücken und hineinschieben. Dabei sicherstellen, dass die Ent-/Verriegelung an der Akkurückseite einrastet und der Akku gesichert ist, bevor das Gerät in Betrieb genommen wird.
• Zum Herausnehmen: Auf die Ent-/Verriegelung des Akkus drücken und gleichzeitig den Akkupack herausnehmen.

8.3 Akku-Ladezustandsanzeige (Abb. A)

Am Akku befinden sich Akku-Ladezustandsanzeigen (18), mit denen der Ladezustand des Akkus überprüft werden kann, wenn auf den Knopf (29) gedrückt wird. Bevor das Gerät benutzt wird, bitte auf den Ein-/Aus-Schalter (2) drücken, um zu prüfen, ob der Akku für den ordnungsgemäßen Betrieb ausreichend geladen ist.

Diese 3 LED können den Ladezustand des Akkus anzeigen:

■ 3 LED leuchten auf: Akku ist aufgeladen
■ 2 LED leuchten auf: Akku ist zu 60% geladen
■ 1 LED leuchtet auf: Akku ist fast entladen

9 MONTAGE

Der Rasentrimmer wird mit einigen Teilen ausgeliefert, die noch nicht montiert sind. Folgende Arbeitsschritte sind hier notwendig:

9.1 Schutzvorrichtung montieren (Abb. 1)

• Nehmen Sie den Rasentrimmer und die Schutzhaube (10) mit dem Stahlbügel (9) aus der Verpackung.
  ■ Schieben Sie die Schutzhaube auf den Rasentrimmerkopf.
• Mit einem Kreuzschlitz-Schraubendreher die Kreuzschlitzschrauben anziehen.
• Drücken Sie den Pflanzenschutzbügel (9) in die Schutzhaube (10).

Warnhinweis: Vorsicht bei dieser Arbeit mit dem Schneidblatt des Geräts. Es kann Verletzungen hervorrufen.

Warnhinweis: Das Gerät nie ohne die Schutzvorrichtung verwenden. Das ist für Ihre eigene und die Sicherheit anderer Personen und für die ordnungsgemäße Funktion des Geräts von entscheidender Bedeutung. Wenn diese Sicherheitsbestimmung nicht eingehalten wird, ist das nicht nur gefährlich, sondern auch die Garantie wird hinfällig.

9.2 Führungsrad montieren (Abb. 2)

• Setzen Sie das Führungsrad so auf, wie in Abb. 2 zu sehen.
  ■ Ziehen Sie die beiden Schrauben fest.

9.3 Höheneinstellung (Abb. 3)

• Zur Höheneinstellung einfach drehen und den Verriegelungs Manschettenverlängerung (5), mit Pfeil 1 angedeutet, löser Verlängerungsrohr (6), mit Pfeil 2 angedeutet, herausziehe
• Dann den Verriegelungsschalter der Verlängerung (5) anziehen, um das Rohr in der gewünschten Stellung zu arretieren.

9.4 Zusatzgriff einstellen (Abb. 4)

• Nehmen Sie den vorderen Handgriff (3) aus der Verpackung.
• Lockern Sie die Mutter (4) und ziehen Sie die lange Schraube heraus. Montieren Sie den Griff wie in Abb. 4 gezeigt.

9.5 Den Schneidwinkel einstellen (Abb. 5)

Ihr Rasentrimmer hat einen 4-Stellungs-Schneidkopf. Diese Einstellung erlaubt es Ihnen, gut und mit einem komfortablen Arbeitswinkel zu arbeiten. Sie kann exakt um Blumenbeete herum, unter Büschen, rundum Bäume und Zaunpfählen usw. schneiden.

Um den Winkeln zu verändern, einfach auf den Knopf des Kopfwinkels (7) des Schneidkopfes drücken, um den Antrieb in der gewünschten Stellung zu verriegeln und dann den Knopf loslassen.

Nehmen Sie den Griff (20) mit einer Hand und ziehen Sie mit der anderen Hand am Schaft, während Sie nach links oder rechts drehen, wie mit dem Pfeil auf dem Griff angegeben.

Warnhinweis: Den Akkupack aus dem Trimmer nehmen, bevor Einstellungen vorgenommen werden.

Warnhinweis: Immer eine Schutzbrille tragen. Sich niemals über den Schneidkopf beugen. Steine und Schmutz können abprallen und in die Augen und ins Gesicht geschleudert werden, sodass Sie erblinden oder schwer verletzt werden. Für den Gebrauch der Maschine folgende Punkte

POWDPG7546 DE

beachten: Schwere Kleidung und Augenschutz tragen. Den vorderen Griff in einer und den Zusatzgriff in der anderen Hand halten. Das Gerät unter Hüfthöhe aufbewahren. Das Gerät von links nach rechts bewegen, sodass die Rückstände immer zur Ihnen entgegengesetzten Seite geschleudert werden. Ein Überbeugen muss vermieden, der Abschnitt muss parallel zum Erdungskabel (oder senkrecht zur Schnittkante) geführt und das zu schneidende Material muss vorbereitet werden (ohne es zu berühren).

Warnhinweis: Vor der Aufnahme der Arbeit sicherstellen, dass das Kabel lang genug ist. Nicht mit der Arbeit beginnen, bevor der Motor mit voller Geschwindigkeit läuft.

10 BEDIENUNG DES GERÄTS

Wenn das Schneidseil am Anfang des Schneidvorgangs zu lang ist, wird das überschüssige Ende vom Messer unter dem Messerschutz abgetrennt.

Der Rasentrimmer bringt optimale Ergebnisse, wenn Folgendes immer beachtet wird:

■ Den Rasentrimmer nie ohne die Schutzvorrichtungen betreiben.
- Nie nasses oder feuchtes Gras schneiden. Die besten Ergebnisse stellen sich beim Schneiden von trockenem Gras ein.
- Den Rasentrimmer erst dann in Richtung Gras bewegen, wenn der Schalter gedrückt wurde und das Gerät läuft.
- Optimale Schneidergebnisse stellen sich ein, wenn man den Rasentrimmer beim Vorwärtsgehen zur Seite schwingt und ihn dabei in einem Winkel von ca. 30° von der eigenen Person weghält.
- Hohes Gras von der Spitze ab in mehreren Durchgängen schneiden.
- Durch das Nutzen der Kantenführung und der Schutzhabe wird das Schneidseil geschont und unnötiger Verschleiß vermieden.
- Der Rasentrimmer darf nicht gegen feste Gegenstände stoßen, weil dies zu unnötigem Verschleiß am Schneidseil führt.

10.1 Ein- und Ausschalten

• Die Entriegelungstaste (1) und den EIN-/AUS-Schalter (2) drücken, um den Trimmer einzuschalten.
  ■ Zum Ausschalten des Geräts den Ein-/Aus-Schalter einfach loslassen.

Warnhinweis: Nach dem Ausschalten des Geräts läuft das Drehen des Nylonseils noch einige Sekunden lang nach.

10.2 Spule und Schneidseil auswechseln (Abb.6)

• Auf die Seiten der Abdeckung der Spule drücken und die Abdeckung abnehmen.
  ■ Die leere Spule des Schneidseils entfernen.
• Die Enden des Schneidseils der neuen Schneidspule durch die vorgesehenen Ösen in der Aufnahme für die Spule führen.
  ■ Die Abdeckung der Spule wieder an der Spulenhalterung anbringen.
• Beim Starten des Schneidvorgangs wird die Länge des Schneidseils automatisch auf die perfekte Länge zugeschnitten.

Warnhinweis: Versuchen Sie nie, zusätzliches oder womöglich anderes Schneidseil auf die leere Spule zu wickeln, sondern ersetzen Sie diese IMMER durch eine neue Spule, die dieselben Spezifikationen wie das Original aufweist. Die Verwendung eines Schneidseils mit anderen Spezifikationen als beim Originalseil kann das Gerät dauerhaft beschädigen, und außerdem wird die Garantie dadurch hinfällig.

10.3 Manuelle Einstellung der Seillänge

• Das Seil kann bei Bedarf auch von Hand verlängert werden.
• Nehmen Sie vor der manuellen Einstellung der Seillänge den Akku aus dem Gerät.
• Drücken Sie die Taste für das Verlängerungsseil und lassen Sie sie los, während Sie das Seil langsam zum Schneider ziehen.
• Wenn das Seil über den Schneider hinausgeht, ist es zu lang.

11 REINIGUNG UND WARTUNG

Wir haben unsere Geräte so entwickelt, dass sie über einen langen Zeitraum mit einem Minimum an Wartungsaufwand laufen. Die ordnungsgemäße Funktion ist von der regelmäßigen Wartung und Reinigung des Geräts abhängig.

• Die Lüftungsschlitze am Gerät regelmäßig mit einer weichen Bürste oder mit einem trockenen Tuch reinigen.
• Das Schneidseil und die Spule regelmäßig mit einer weichen Bürste oder mit einem trockenen Tuch reinigen.
• Gras und Schmutz unter der Schutzvorrichtung regelmäßig mit einem stumpfen Schaber entfernen.

12 LAGERUNG

• Das Gerät immer außerhalb der Reichweite von Kindern einlagern, in einer stabilen und sicheren Stellung, und an einer trockenen Stelle, an der die Temperatur nicht zu heiß oder zu kalt ist.
• Das Gerät darf direktem Sonnenlicht nicht ausgesetzt sein, nach Möglichkeit an einer dunklen Stelle oder an einem Ort mit nur wenig Licht einlagern.
• Das Gerät nicht in einem Nylonsack (oder Beutel) einlagern, weil dies die Entstehung von feuchten Flecken bewirken kann.
• Beim Einlagern das Gerät nicht auf den Boden stellen. Stattdessen das Gerät am Handgriff aufhängen, so dass die Schutzvorrichtung mit nichts anderen in Berührung kommt. Wenn das Gerät auf der Schutzvorrichtung aufliegt, können sich die Form und damit auch die Abmessungen und die Sicherheitsmerkmale der Schutzvorrichtung verändern.

13 TECHNISCHE DATEN

Type	POWDPG7546
Spannung / Frequenz	40 V
Schnittbreite	300 mm
Stärke Schneidseil	1,6 mm
Schneidsystem	Doppelte Schneidseilen / automatisch
Leeraufdrehzahl	8000 U/Min.

14 GERÄUSCHEMISSION

Geräuschemissionswerte nach den einschlägigen Normen gemessen. (K=3)

Schalldruckpegel LpA

78 dB(A)

Schallleistungspegel LwA

92 dB(A)

WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden!

aw (Vibration):

Max. 2,0 m/s ^4

K = 1,5 ~m / s^2

15 GARANTIE

• Gemäß den einschlägigen gesetzlichen Bestimmungen gewähren wir auf dieses Produkt eine Garantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.
• Diese Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfällen oder Abänderungen; und auch nicht die Transportkosten.
• Schäden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfalls nicht unter diese Garantie.
• Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.
• Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden.
• Weitere Informationen erhalten Sie unter der Tel.-№: 00 32 3 292 92 90
• Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart.
• Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.
• Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzählung erhebt keinen Anspruch auf Vollständigkeit.
• Wenn wir einem Garantieverlangen nachkommen, verlängert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.
• Altgeräte oder Altteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrigbleiben, werden und bleiben Eigentum von Varo N.V.
• Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gepflegt wurde (unzureichende Reinigung der Lüftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).
• Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis des Kaufdatums.
• Das Gerät ist im Garantiefall dem Händler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben.
• Um die optimale Leistung dieses Geräts zu gewährleisten, muss es mindestens 1x pro Monat aufgeladen werden.

16 UMWELT

Werfen Sie Ihr Gerät nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise.

Sie dürfen es nicht in den normalen Hausmüll geben, sondern Sie müssen es in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen lassen. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler über das Recycling.

17 KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, VARO – Vic. Van Rompuy N.V., Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät

Bezeichnung des Geräts: Rasentrimmer 20 V

Marke: PowerPlus

Modell-No: POWDPG7546

den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit.

EU-Richtlinien (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift):

2011/65/EU

2006/42/EC

2014/30/EU

2000/14/EC Annex VI LwA

Measured 90 dB(A)

Guaranteed 92 dB(A)

Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift):

EN60335-1 : 2012

EN50636-2-91:2014

EN55014-1:2017

EN55014-2:2015

Halter der Technischen Dokumentation: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Der Unterzeichner handelt im Namen der Geschäftsführung des Unternehmens,

Mentens Ludo

Ludo Mertens

Zulassungsabteilung – Compliance Manager

Varenummer: POWDPG7546

6 LISÄTURVALLISUUSOHJEITA NURMIKKOTRIMMEREITÄ VARTEN 6

7 LISÄTURVALLISUUSOHJEET AKUILLE JA LATUREILLE ......6

7.1 Akut....6

7.2 Laturit 7

8 LATAUS JA ASETUS TAI AKUN POISTO 7

6 LISÄTURVALLISUUSOHJEITA NURMIKKOTRIMMEREITÄ VARTEN
