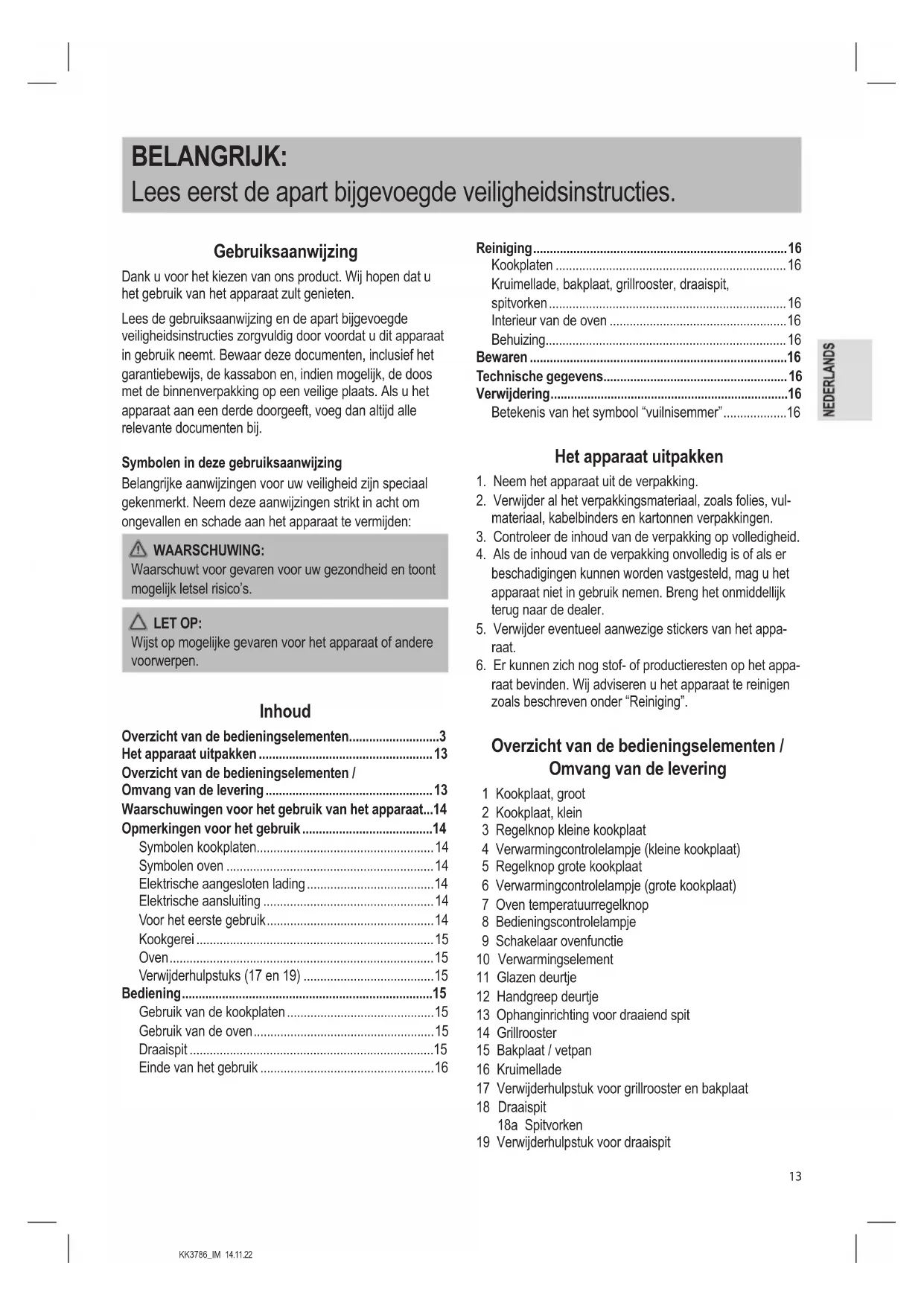

GEBRUIKSAANWIJZING KK 3786 CLATRONIC

• BELANGRIJK: Lees eerst de apart bijgevoegde veiligheidsinstructies. Gebruiksaanwijzing Dank u voor het kiezen van ons product. Wij hopen dat u het gebruik van het apparaat zult genieten. Lees de gebruiksaanwijzing en de apart bijgevoegde veiligheidsinstructies zorgvuldig door voordat u dit apparaat in gebruik neemt. Bewaar deze documenten, inclusief het garantiebewijs, de kassabon en, indien mogelijk, de doos met de binnenverpakking op een veilige plaats. Als u het apparaat aan een derde doorgeeft, voeg dan altijd alle relevante documenten bij. Symbolen in deze gebruiksaanwijzing Belangrijke aanwijzingen voor uw veiligheid zijn speciaal gekenmerkt. Neem deze aanwijzingen strikt in acht om ongevallen en schade aan het apparaat te vermijden: WAARSCHUWING: Waarschuwt voor gevaren voor uw gezondheid en toont mogelijk letsel risico’s. LET OP: Wijst op mogelijke gevaren voor het apparaat of andere voorwerpen. Inhoud Overzicht van de bedieningselementen p. 3
• Het apparaat uitpakken p. 13
• Overzicht van de bedieningselementen / Omvang van de levering p. 13
• Waarschuwingen voor het gebruik van het apparaat p. 14
• Opmerkingen voor het gebruik p. 14
• Symbolen kookplaten p. 14
• Symbolen oven p. 14
• Elektrische aangesloten lading p. 14
• Elektrische aansluiting p. 14
• Voor het eerste gebruik p. 14
• Kookgerei p. 15
• Oven p. 15
• Verwijderhulpstuks (17 en 19) p. 15
• Bediening p. 15
• Gebruik van de kookplaten p. 15
• Gebruik van de oven p. 15
• Draaispit p. 15
• Einde van het gebruik p. 16
• Reiniging p. 16
• Kookplaten p. 16
• Kruimellade, bakplaat, grillrooster, draaispit, spitvorken p. 16
• Interieur van de oven p. 16
• Behuizing p. 16
• Bewaren p. 16
• Technische gegevens p. 16
• Verwijdering p. 16
• Betekenis van het symbool “vuilnisemmer” Het apparaat uitpakken p. 16

1. Neem het apparaat uit de verpakking.

2. Verwijder al het verpakkingsmateriaal, zoals folies, vul-

materiaal, kabelbinders en kartonnen verpakkingen.

3. Controleer de inhoud van de verpakking op volledigheid.

4. Als de inhoud van de verpakking onvolledig is of als er

beschadigingen kunnen worden vastgesteld, mag u het apparaat niet in gebruik nemen. Breng het onmiddellijk terug naar de dealer.

5. Verwijder eventueel aanwezige stickers van het appa-

6. Er kunnen zich nog stof- of productieresten op het appa-

raat bevinden. Wij adviseren u het apparaat te reinigen zoals beschreven onder “Reiniging”. Overzicht van de bedieningselementen / Omvang van de levering 1 Kookplaat, groot 2 Kookplaat, klein 3 Regelknop kleine kookplaat 4 Verwarmingcontrolelampje (kleine kookplaat) 5 Regelknop grote kookplaat 6 Verwarmingcontrolelampje (grote kookplaat) 7 Oven temperatuurregelknop 8 Bedieningscontrolelampje 9 Schakelaar ovenfunctie 10 Verwarmingselement 11 Glazen deurtje 12 Handgreep deurtje 13 Ophanginrichting voor draaiend spit 14 Grillrooster 15 Bakplaat / vetpan 16 Kruimellade 17 Verwijderhulpstuk voor grillrooster en bakplaat 18 Draaispit 18a Spitvorken 19 Verwijderhulpstuk voor draaispitKK3786_IM 14.11.22

Waarschuwingen voor het gebruik van het apparaat WAARSCHUWING:

• Gevaar op brandwonden! Raak het apparaat alleen aan bij de handgreep en de schakelaars.

• Let ook op dat wanneer u de verwijderhulpstukken voor de bakplaat of the draaispit gebruikt, u uzelf tegen de hitte beschermt door middel van ovenwanten of pannenlappen.

• Brandgevaar! Gebruik nooit containers gemaakt van plastic, karton, papier of dergelijke. LET OP: Gebruik geen braadzakken of glazen containers. Deze kunnen barsten.

• Plaats het apparaat op een vlakke, hittebestendige oppervlakte!

• Houd voldoende afstand van licht ontvlambare voorwer- pen, zoals meubels, gordijnen, enz.! Plaats het apparaat nooit in een kast!

• Plaats het apparaat met het achterpaneel richting de muur.

• Laat bij gebruik van de oven ten minste 12 cm ruimte aan alle kanten van het apparaat om voldoende luchtcir- culatie mogelijk te maken.

• Plaats het apparaat nooit onder keukenkastjes vanwege rijzende hitte en dampen.

• Zorg ervoor dat de voedingskabel geen hete onderdelen van het apparaat aanraakt wanneer werkzaam.

• Laat het apparaat alleen onder toezicht van volwasse- nen gebruiken. Erg droog brood kan vlam vatten in het apparaat!

• Plaats tijdens het gebruik geen voorwerpen op het appa- raat die u niet nodig hebt om te koken.

• Dit apparaat heeft een deur van gehard veiligheidsglas. Het glas is sterker dan gewoon glas en beter bestand tegen breuk. Voorkom krassen op het deuroppervlak. Als het deurglas een kras of een inkeping heeft, neem dan contact op met onze service of een vakman.

• Bewaar geen andere materialen dan de door de fabri- kant aanbevolen accessoires in deze oven wanneer deze niet in gebruik is. Opmerkingen voor het gebruik Symbolen kookplaten Regelknop (3) Kleine kookplaat Regelknop (5) Grote kookplaat Symbolen oven Regelknop (7) °C Oventemperatuur Schakelaar (9) Ovenfunctie Uit Bovenwarmte Onderwarmte Boven en onderwarmte Boven- en onderwarmte met convectie Bovenwarmte met draaiend spit en convectie Elektrische aangesloten lading

• Het apparaat kan maximaal een vermogen van 3100 W opnemen. Bij een dergelijke aansluitwaarde is het raadzaam, te voorzien in een gescheiden toevoer met een zekering via een 16 A veiligheidsschakelaar voor huishoudelijk gebruik.

• Gebruik géén meervoudige contactdozen omdat dit apparaat te veel vermogen heeft.

• Let op, overbelasting: Als u verlengkabels gebruikt, moeten deze een kabeldoorsnede van ten minste 1,5 mm² hebben. Kabels met een kleinere kabeldoor- snede kunnen oververhit raken.

• Zorg ervoor dat de kabel zo wordt gelegd dat er niet aan getrokken kan worden of dat er niet over gestruikeld kan worden. Elektrische aansluiting

1. Draai alle regelknoppen linksom tot aan de aanslag. Zet

de functieschakelaar in stand

eenkomt met die van het apparaat. U vindt de informatie ervan op het typeplaatje.

3. Steek de netstekker alleen in een goed geïnstalleerd

schokvrij stopcontact. Voor het eerste gebruik Op de kookplaten en de verwarmingselementen zit een beschermlaag die verbrandt wanneer het apparaat op- warmt. Hierdoor kunnen bij gebruik van het apparaat rook en geuren ontstaan, die echter na enkele keren gebruik verdwijnen. Dit is geen defect.

• U kunt de rookontwikkeling minimaliseren door de kook- platen en verwarmingselementen voor het eerste gebruik met een licht vochtige doek af te nemen.

• Gebruik geen reinigingsmiddelen!

• Veeg het daarna af met een droge doek.

• Schakel het apparaat pas in als het zich in volledig droge toestand bevindt.

• Zorg altijd voor voldoende ventilatie.KK3786_IM 14.11.22

• Voordat u het apparaat voor het eerst gebruikt, dient u het enkele minuten apart te gebruiken om de bescher- mende lagen te verwijderen.

1. Schakel beide kookplaten in zonder kookgerei te

gebruiken. Draai hiertoe de regelknoppen

2. Gebruik de oven dan zonder accessoires en zonder

voedsel te koken. Draai de regelknop °C naar 230 °C. Zet de functieschakelaar op . Kookgerei

• Gebruik alleen pannen met een platte bodem om opti- maal gebruik te maken van de energie.

• De pan mag nooit kleiner zijn dan de kookplaat. Dit ver- oorzaakt energieverlies. In het ergste kan de kookplaat vervormd raken. Oven

• Schuif de kruimellade altijd onder het verwarmingsele- ment op de bodem.

• Wij raden u aan de oven ongeveer 10 – 15 minuten voor te verwarmen.

• Bespaar energie door de schakelaarinstellingen met convectie te gebruiken. Hierdoor wordt de warme lucht sneller en gelijkmatiger via de ventilator in de oven verspreid.

• Gebruik altijd de ingebrachte vetbak bij het grillen of braden. Dit voorkomt dat het vet op het verwarmingsele- ment op de bodem druipt.

• Er zit geen timer op deze oven. U moet zelf de kooktijd regelen.

• Uw oven biedt u een aantal instellingen. Kies volgens uw recept een temperatuur. Hier zijn een paar voorbeelden van hoe u deze functies:

• Bovenwarmte: Om te grillen of te gratineren.

• Bovenwarmte met draaiend spit en convectie: Gevogelte en grote stukken vlees worden gelijkmatig bereid.

• Boven- en onderwarmte met convectie: Bijv. voor pizza, gebak enz. Verwijderhulpstuks (17 en 19) a) Voor het verwijderen van de bakplaat b) Voor het verwijderen van het grillrooster Wanneer u de draaispit wilt verwijderen, gebruikt u het verwijderhulpstuk (19). Bediening

• U kunt de kookplaten en de oven afzonderlijk of samen bedienen.

• Bij gelijktijdig gebruik van de kookplaten en de oven kan de kooktijd iets langer zijn dan bij gebruik zonder oven. Dit komt door technische redenen en is geen defect. Gebruik van de kookplaten

1. Draai de regelknop

en / of naar rechts totdat het bijbehorende controlelampje van de verwarming gaat branden.

2. Kies een instelling tussen 1 en MAX.

Het bijbehorende verwarmingscontrolelampje gaat uit wanneer de plaat de temperatuur heeft bereikt. Gebruik van de oven

1. Kies met de regelknop °C een temperatuur tussen

LOW (laag) en 230 °C.

2. Selecteer de gewenste ovenfunctie met de ovenfunctie-

schakelaar. Het controlelampje (8) geeft aan dat de oven in gebruik is. Draaispit Kies geen al te groot braadstuk. Het grilvlees moet vol- doende afstand hebben tot binnenwanden en verwarmings- staven. Het mag nergens de wanden of staven raken.

1. Schuif de bakplaat / vetpan op de onderste rail van de

2. Wrijf de draaispit en de spitvorken in met spijsolie.

3. Gevogelte wordt vóór het grillen gegarneerd. Bind de

vleugels en de poten met draad strak tegen het lijf.

4. Steek de gegarneerde vleugels of het braadstuk voor-

zichtig op de draaispit. Schuif de spitvorken op de draaispit en bevestig daarmee het braadstuk. Draai de spitvorken vast met de schroeven.

5. Plaats de voorbereidde revol-

ving spit in de oven met behulp van het verwijderhulpstuk. Plaats eerst het uiteinde van de revolving spit zonder inkeping in de motor aan de rechterkant van de oven. Haak vervolgens het andere uiteinde van het draaispit in de hanger aan de linkerkant van de oven.

6. Kies een temperatuur en de functie . De draaispit

begint te draaien. Let op dat het braadvlees ongehinderd kan draaien.

7. Als het vlees gaar is, kunt u de draaispit met behulp van

de verwijderhulpstuk uit de oven tillen.KK3786_IM 14.11.22

Einde van het gebruik

1. Draai alle regelknoppen linksom tot aan de aanslag. Zet

de functieschakelaar in stand

2. Haal dan de netstekker uit het stopcontact.

Reiniging WAARSCHUWING:

• Trek altijd de netstekker uit het stopcontact voordat u gaat reini- gen.

• Wacht totdat het apparaat is afgekoeld.

• Dompel het apparaat niet onder water. Dit kan leiden tot een elektrische schok of brand. LET OP:

• Gebruik geen staalborstels of andere schurende voorwerpen.

• Gebruik geen agressieve of schurende schoonmaak- middelen. Kookplaten

• Reinig de kookplaten met een vochtige doek.

• Gebruik een afwasmiddel in geval van moeilijke vlekken. Kruimellade, bakplaat, grillrooster, draaispit, spitvorken

• Onder de verwarmingselementen bevindt zich een kruimellade. Trek het naar voren eruit.

• Reinig alle accessoires in heet spoelwater met een bé- tje afwasmiddel. Droog de onderdelen daarna goed af. Interieur van de oven Houd de binnenkant van de oven schoon.

1. Verwijder spatten en etensresten op de ovenwand met

een vochtige doek met wat afwasmiddel.

2. Afnemen met een droge doek.

3. Plaats de kruimellade en andere accessoires terug.

Behuizing Reinig de behuizing na het gebruik met een vochtige doek. Bewaren

• Reinig het apparaat volgens bovenstaande aanwijzingen en laat het goed drogen.

• Wij adviseren dat het apparaat in de originele verpakking wordt bewaard als u het apparaat langere tijd niet gebruikt.

• Het apparaat altijd buiten bereik van kinderen opslaan en in een goed geventileerde en droge ruimte. Technische gegevens Model:........................................................................KK 3786 Voedingsspanning:.............................220 – 240 V~, 50 / 60 Hz Opgenomen vermogen: Totale capaciteit: ....................................................3100 W Kleine kookplaat: ...................................................... 600 W Grote kookplaat: ..................................................... 1000 W Onderste verwarmingselement: ............................... 700 W Bovenste verwarmingselement: ..............................800 W Beschermingsklasse: ............................................................. Nettogewicht: ...................................................... ong. 10,2 kg Het recht om technische en ontwerpaanpassingen te ma- ken in de loop van voortdurende productontwikkeling blijft voorbehouden. Dit apparaat is getest volgens alle van toepassing zijnde, huidige CE-richtlijnen en gebouwd volgens de meest recente veiligheidsvoorschriften. Verwijdering Betekenis van het symbool “vuilnisemmer” Bescherm ons milieu, elektrische apparaten ho- ren niet in het huisafval. Maak voor het afvoeren van elektrische appara- ten gebruik van de voorgeschreven verzamel- punten en geef daar de elektrische apparaten af die u niet meer gebruikt. Daardoor helpt u de potentiële effecten te voorkomen die een verkeerde afvoer op het milieu en de menselijke gezondheid kunnen hebben.KK3786_IM 14.11.22

Op deze wijze levert u uw bijdrage aan het hergebruik, de recycling en andere verwerkingsvormen voor oude elektro- nische en elektrische apparaten. Voor informatie over verzamelpunten voor uw apparaten kunt u contact opnemen met uw gemeente of gemeen- teadministratie. Uw dealer en contractpartner is bovendien verplicht het oude apparaat gratis terug te nemen.KK3786_IM 14.11.22
