Marke	Clatronic
Modell	KK 3786
Produkttyp	Tischofen mit zwei Kochplatten
Nettogewicht	ca. 10,2 kg
Stromversorgung	220-240 V~, 50/60 Hz
Gesamtleistung	3100 W
Leistung kleine Platte	600 W
Leistung große Platte	1000 W
Leistung Oberhitze	800 W
Leistung Unterhitze	700 W
Ofenfunktionen	Oberhitze, Unterhitze, Ober- und Unterhitze, Ober- und Unterhitze mit Umluft, Oberhitze mit Drehspieß und Umluft
Ofentemperaturregelung	Von Low bis 230 °C
Kochplatten	Zwei Platten: eine große (1000 W) und eine kleine (600 W) mit Betriebskontrollleuchten
Tür	Aus gehärtetem Sicherheitsglas
Inklusive Zubehör	Grillrost, Backblech/Fettpfanne, Krümelschublade, Drehspieß mit Gabeln, zwei Entnahmehilfen
Pflege und Reinigung	Vor der Reinigung Netzstecker ziehen und abkühlen lassen. Platten: feuchtes Tuch. Zubehör: Seifenwasser. Innenraum: feuchtes Tuch und mildes Reinigungsmittel. Nicht eintauchen, keine Scheuermittel.
Sicherheit	Keine Behälter aus Kunststoff, Pappe oder Glas verwenden. Mindestabstand von 12 cm um den Ofen. Nicht unter Hängeschränken verwenden. Kabel von heißen Teilen fernhalten.
Schutzklasse	I (Schutzleiter)
Entsorgung	Zur Wertstoffsammelstelle oder in den Laden bringen. Nicht in den Hausmüll werfen.

Häufig gestellte Fragen - KK 3786 CLATRONIC

Wie verwende ich den Drehspieß?

Stecken Sie das Fleischstück auf den Spieß, befestigen Sie die Gabeln, legen Sie die Fettpfanne darunter, führen Sie den Spieß in den Motor auf der rechten Seite und dann in die Kerbe auf der linken Seite ein, wählen Sie die Funktion mit Drehspieß und Umluft und stellen Sie die Temperatur ein. Verwenden Sie die Entnahmehilfe, um den heißen Spieß zu handhaben.

Wie reinige ich den Ofen?

Ziehen Sie den Netzstecker und warten Sie, bis das Gerät abgekühlt ist. Die Kochplatten reinigen Sie mit einem feuchten Tuch. Das Zubehör (Grillrost, Fettpfanne, Krümelschublade, Drehspieß) wird in warmem Seifenwasser gewaschen. Den Innenraum des Ofens wischen Sie mit einem feuchten Tuch und einem milden Reinigungsmittel ab. Tauchen Sie das Gerät nicht ein und verwenden Sie keine Scheuermittel.

Warum entsteht beim ersten Gebrauch Rauch?

Das ist normal: Die Schutzschicht auf den Platten und Heizelementen verbrennt. Wischen Sie sie vor dem ersten Gebrauch mit einem leicht feuchten Tuch ab und heizen Sie das Gerät einige Minuten lang leer. Der Rauch verschwindet nach einigen Anwendungen.

Kann ich Glasbehälter oder Bratbeutel verwenden?

Nein, verwenden Sie keine Bratbeutel oder Glasbehälter. Sie können explodieren. Verwenden Sie nur ofengeeignetes Geschirr.

Wie hoch ist der Gesamtstromverbrauch?

Die Gesamtleistung beträgt 3100 W. Es wird empfohlen, eine Steckdose mit einem 16-A-Leitungsschutzschalter und bei Verwendung eines Verlängerungskabels einen Kabelquerschnitt von mindestens 1,5 mm² zu verwenden.

Wie stelle ich die Temperatur und die Ofenfunktionen ein?

Verwenden Sie den Drehregler °C, um die Temperatur von Low bis 230 °C einzustellen. Mit dem Funktionswahlschalter können Sie zwischen den Modi wählen: Oberhitze, Unterhitze, beide, mit Umluft oder mit Drehspieß. Die Kontrollleuchte leuchtet, wenn der Ofen heizt.

Hat der Ofen eine Zeitschaltuhr?

Nein, dieser Ofen hat keine integrierte Zeitschaltuhr. Sie müssen die Garzeit selbst überwachen.

Kann ich die Kochplatten und den Ofen gleichzeitig nutzen?

Ja, die Platten und der Ofen können getrennt oder gleichzeitig betrieben werden. Beachten Sie, dass die Garzeit bei gleichzeitigem Betrieb etwas länger sein kann, was normal ist.

Wie installiere ich den Ofen sicher?

Stellen Sie das Gerät auf eine ebene, hitzebeständige Oberfläche, mit der Rückseite zur Wand. Lassen Sie einen Abstand von mindestens 12 cm um den Ofen. Stellen Sie es nicht unter Hängeschränke. Achten Sie darauf, dass das Netzkabel keine heißen Teile berührt.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Werfen Sie das Gerät nicht in den Hausmüll. Bringen Sie es zu einer Sammelstelle (Wertstoffhof oder Geschäft) zum Recycling. Informationen zu Sammelstellen finden Sie auf www.quefairedemesdechets.fr.

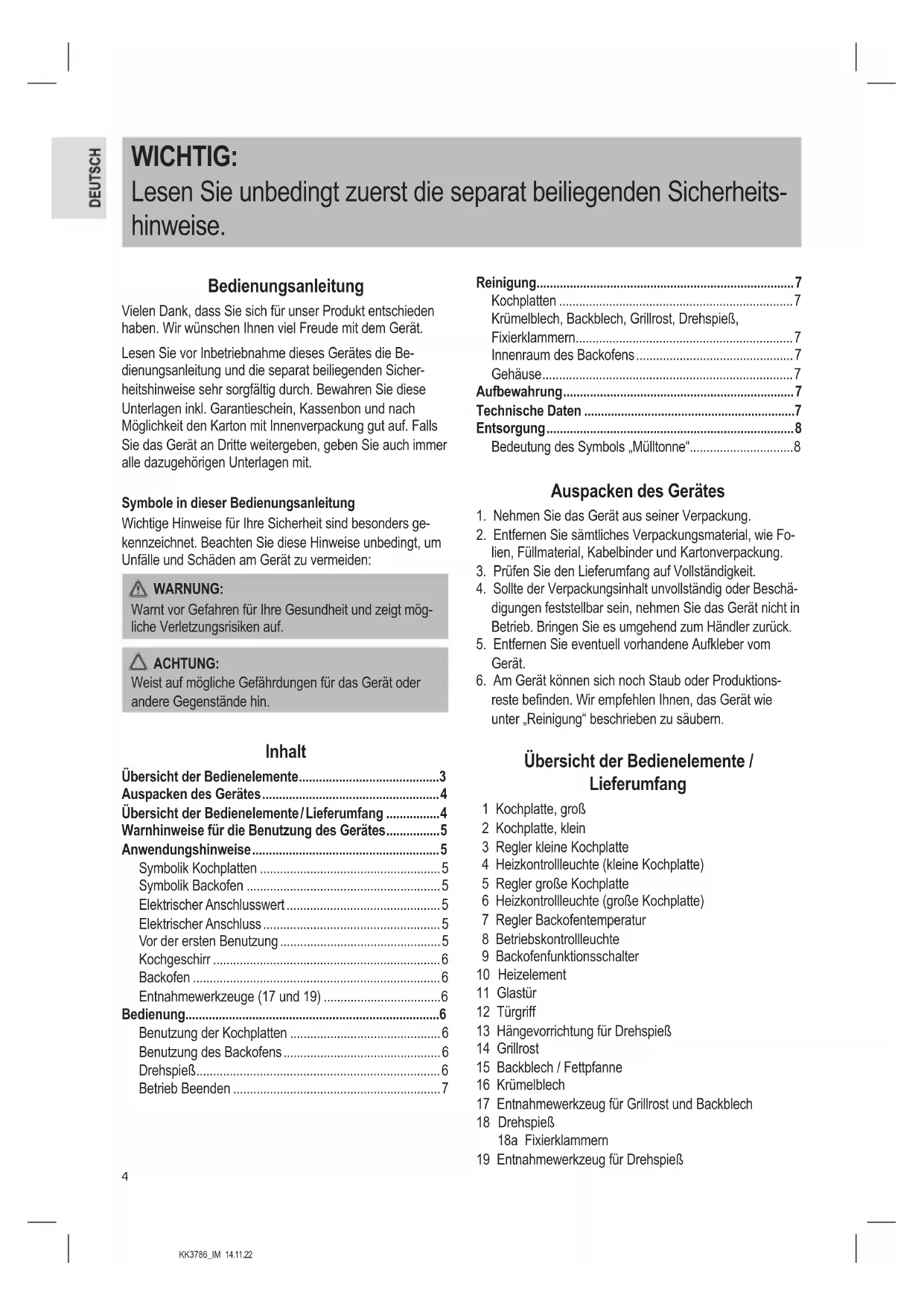

BEDIENUNGSANLEITUNG KK 3786 CLATRONIC

Übersicht der Bedienelemente

Lesen Sie unbedingt zuerst die separat beiliegenden Sicherheits-hinweise.

Bedienungsanleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung und die separat beiliegenden Sicherheitshinweise sehr sorgfältig durch. Bewahren Sie diese Unterlagen inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch immer alle dazugehörigen Unterlagen mit.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

Inhalt

Übersicht der Bedienelemente....3

Auspacken des Gerätes....4

Übersicht der Bedienelemente/Lieferumfang ....4

Warnhinweise für die Benutzung des Gerätes......5

Anwendungshinweise....5

Symbolik Kochplatten 5

Symbolik Backofen 5

Elektrischer Anschlusswert 5

Elektrischer Anschluss 5

Vor der ersten Benutzung 5

Kochgeschirr 6

Backofen 6

Entnahmewerkzeuge (17 und 19)......6

Bedienung....6

Benutzung der Kochplatten 6

Benutzung des Backofens 6

Drehspieß......6

Betrieb Beenden 7

Reinigung....7

Kochplatten 7

Krümelblech, Backblech, Grillrost, Drehspieß, Fixierklammern....7

Innenraum des Backofens....7

Gehäuse....7

Aufbewahrung....7

Technische Daten 7

Entsorgung....8

Bedeutung des Symbols „Mülltonne“......8

Auspacken des Gerätes

1. Nehmen Sie das Gerät aus seiner Verpackung.

2. Entfernen Sie sämtliches Verpackungsmaterial, wie Folien, Füllmaterial, Kabelbinder und Kartonverpackung.

3. Prüfen Sie den Lieferumfang auf Vollständigkeit.

4. Sollte der Verpackungsinhalt unvollständig oder Beschädigungen feststellbar sein, nehmen Sie das Gerät nicht in Betrieb. Bringen Sie es umgehend zum Händler zurück.

5. Entfernen Sie eventuell vorhandene Aufkleber vom Gerät.

6. Am Gerät können sich noch Staub oder Produktionsreste befinden. Wir empfehlen Ihnen, das Gerät wie unter „Reinigung“ beschrieben zu säubern.

Übersicht der Bedienelemente / Lieferumfang

1 Kochplatte, groß
2 Kochplatte, klein
3 Regler kleine Kochplatte
4 Heizkontrollleuchte (kleine Kochplatte)
5 Regler große Kochplatte
6 Heizkontrollleuchte (große Kochplatte)
7 Regler Backofentemperatur
8 Betriebskontrollleuchte
9 Backofenfunktionsschalter
10 Heizelement
11 Glastür
12 Türgriff
13 Hängevorrichtung für Drehspieß
14 Grillrost
15 Backblech / Fettpfanne
16 Krümelblech
17 Entnahmewerkzeug für Grillrost und Backblech
18 Drehspieß
18a Fixierklammern
19 Entnahmewerkzeug für Drehspieß

Warnhinweise für die Benutzung des Gerätes

WARNUNG:

• Verbrennungsgefahr! Fassen Sie das Gerät nur am Griff und an den Schaltern an.
• Auch, wenn Sie die Entnahmewerkzeuge für das Backblech oder den Drehspieß verwenden, schützen Sie sich mit Handschuhen oder Topflappen vor der Hitze.
• Brandgefahr! Benutzen Sie niemals Behälter aus Kunststoff, Karton, Papier oder Ähnlichem.

ACHTUNG:

Verwenden Sie keinen Bratschlauch oder Glasbehälter. Diese könnten platzen.

• Stellen Sie das Gerät auf eine ebene, hitzebeständige Fläche!
• Halten Sie einen ausreichenden Sicherheitsabstand zu leicht entzündlichen Gegenständen wie Möbel, Vorhänge, etc.! Stellen Sie das Gerät auf keinen Fall in einen Schrank!
• Stellen Sie das Gerät mit der Rückseite vor eine Wand.
• Lassen Sie beim Betrieb des Ofens mindestens 12 cm Platz auf allen Seiten des Geräts, um eine ausreichende Luftzirkulation zu ermöglichen.
• Betreiben Sie das Gerät, wegen der aufsteigenden Hitze und der Dämpfe, nicht unter Hängeschränken.
• Achten Sie während der Benutzung darauf, dass das Netzkabel nicht in Kontakt mit heißen Teilen des Gerätes kommt.
• Betreiben Sie das Gerät nur unter Aufsicht. Sehr trockenes Brot kann im Inneren des Gerätes Feuer fangen!
• Stellen Sie während des Betriebs keine Gegenstände auf das Gerät, die Sie nicht zum Kochen brauchen.
• Dieses Gerät hat eine Tür aus gehärtetem Sicherheitsglas. Das Glas ist stärker als gewöhnliches Glas und bruchfester. Vermeiden Sie Kratzer auf der Türoberfläche. Wenn das Türglas einen Kratzer oder eine Kerbe aufweist, wenden Sie sich an unseren Service oder an einen Fachmann.
• Bewahren Sie keine anderen Materialien als das vom Hersteller empfohlene Zubehör in diesem Ofen auf, wenn er nicht verwendet wird.

Anwendungshinweise

Symbolik Kochplatten

Regler (3)

Regler (5)

Kleine Kochplatte

Große Kochplatte

Symbolik Backofen

Regler (7) °C Backofentemperatur

Funktionsschalter (9) Backofenfunktion

Aus

Oberhitze

Unterhitze

Ober- und Unterhitze

Ober- und Unterhitze mit Umluft

Oberhitze mit Drehspieß und Umluft

Elektrischer Anschlusswert

• Insgesamt kann das Gerät eine Leistung von 3100 W aufnehmen. Bei diesem Anschlusswert empfiehlt sich eine getrennte Zuleitung mit einer Absicherung über einen 16 A Haushaltsschutzschalter.
• Verwenden Sie keine Mehrfachsteckdosen, da dieses Gerät zu leistungsstark ist.
• Achtung, Überlastung: Wenn Sie Verlängerungsleitungen benutzen, sollten diese einen Leitungsquerschnitt von mindestens 1,5 mm² haben. Kabel mit einem geringeren Leitungsquerschnitt können sich überhitzen.
• Achten Sie darauf, dass das Kabel so verlegt wird, dass man nicht daran ziehen oder darüber stolpern kann.

Elektrischer Anschluss

1. Drehen Sie alle Regler entgegen dem Uhrzeigersinn bis zum Anschlag. Den Funktionsschalter stellen Sie auf Position OFF.
2. Prüfen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes übereinstimmt. Die Angaben dazu finden Sie auf dem Typenschild.
3. Verbinden Sie den Netzstecker nur mit einer vorschriftsmäßig installierten Schutzkontaktsteckdose.

Vor der ersten Benutzung

An den Kochplatten und an den Heizelementen befindet sich eine Schutzschicht, die beim Aufheizen des Gerätes verbrennt. Dadurch kann es bei der Benutzung des Gerätes zu Rauch- und Geruchsentwicklungen kommen, welche jedoch nach einigen Nutzungsvorgängen abklingen. Dies stellt keinen Mangel dar.

• Sie können die Rauchentwicklung minimieren, indem Sie die Kochplatten und Heizelemente vor der ersten Benutzung mit einem leicht angefeuchteten Tuch abwischen.
• Benutzen Sie keine Reinigungsmittel!
• Wischen Sie mit einem trockenen Tuch nach.
• Schalten Sie das Gerät nur in einem vollkommen trockenen Zustand ein.
• Sorgen Sie immer für ausreichende Belüftung.

- Betreiben Sie das Gerät vor der ersten Benutzung mehrere Minuten lang separat, damit sich die Schutzschichten entfernen können.

1. Schalten Sie beide Kochplatten ein, ohne Kochgeschirr zu benutzen. Drehen Sie dafür die Regler ◯ und □uf die Positionen MAX.

2. Anschließend betreiben Sie den Backofen ohne Zubehör und ohne Gargut. Drehen Sie den Regler °C auf 230 °C. Den Funktionsschalter stellen Sie auf

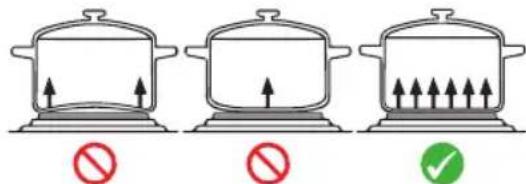

Kochgeschirr

- Verwenden Sie nur Kochöpfe mit ebenem Boden, um die Energie optimal zu nutzen.

- Der Kochtopf sollte nie kleiner sein als die Kochplatte. Dadurch geht Energie verloren. Im Extremfall kann sich die Kochplatte verziehen.

Backofen

• Schieben Sie immer das Krümelblech unter das untere Heizelement.
• Wir empfehlen, den Ofen circa 10 – 15 Minuten vorzuheizen.
• Sparen Sie Energie, indem Sie die Schalterstellungen mit Umluft nutzen. Dabei wird die erhitzte Luft durch einen Ventilator im Innern des Ofens schneller und gleichmäßig verteilt.
• Grillen oder Braten Sie grundsätzlich nur bei eingesetzter Fettpfanne. So verhindern Sie, dass Fett auf die unteren Heizelemente tropfen kann.
• Eine Zeitschaltuhr ist bei diesem Backofen nicht vorhanden. Sie müssen die Garzeit selbst kontrollieren.
• Ihr Backofen ermöglicht Ihnen umfassende Einstellmöglichkeiten. Gemäß Ihrem Rezept wählen Sie eine Temperatur.

Hier einige Beispiele, wofür Sie die Funktionen nutzen können:

• Oberhitze:
Zum Grillen oder zum Überbacken von Auflauf.
- Oberhitze mit Drehspieß und Umluft:
Geflügel und größere Bratenstücke werden gleichmäßig gegart.
• Ober- und Unterhitze mit Umluft:
z. B. für Pizza, Gebäck und Ähnlichem

Entnahmewerkzeuge (17 und 19)

a) Zur Entnahme des Backblechs b) Zur Entnahme des Grillrost

Benutzen Sie zur Entnahme des Drehspießes das Entnahmewerkzeug (19).

Bedienung

• Sie können die Kochplatten und den Backofen separat oder in Kombination betreiben.
• Bei der gleichzeitigen Benutzung beider Kochplatten und des Backofens kann sich die Kochzeit etwas verlängern gegenüber der Benutzung ohne Backofen. Dies ist technisch bedingt und stellt keinen Mangel dar.

Benutzung der Kochplatten

1. Drehen Sie den Regler und / oder nach rechts, bis sich die dazugehörige Heizkontrollleuchte einschaltet.
2. Wählen Sie eine Einstellung zwischen 1 und MAX. Die dazugehörige Heizkontrollleuchte erlischt, wenn die Platte die Temperatur erreicht hat.

Benutzung des Backofens

1. Wählen Sie mit dem Regler °C eine Temperatur zwischen LOW (niedrig) und 230 °C.
2. Wählen Sie Ihre gewünschte Backofenfunktion mit dem Backofenfunktionsschalter. Die Kontrollleuchte (8) zeigt Ihnen an, dass der Ofen in Betrieb ist.

Drehspieß

Wählen Sie kein zu großes Bratenstück. Das Grillgut muss genug Abstand zu den Innenwänden und den Heizstäben haben. Es sollte sie auf keinen Fall berühren.

1. Schieben Sie das Backblech / Fettpfanne in die unterste Schiebeleiste des Backofens.
2. Reiben Sie den Drehspieß und die Fixierklammern mit Speiseöl ein.
3. Geflügel wird vor dem Grillen dressiert. Binden Sie dazu die Flügel und die Schenkel mit Küchengarn eng an den Körper.

1. Stecken Sie das dressierte Geflügel oder das Bratenstück vorsichtig auf den Drehspieß. Schieben Sie die Fixierklammern auf den Drehspieß und befestigen Sie den Braten damit. Schrauben Sie die Fixierklammern mit den Schrauben fest.
2. Heben Sie den fertig bestückten Drehspieß mit dem Entnahmewerkzeug in den Ofen. Dazu stecken Sie zuerst das Ende des Drehspießes ohne Kerbe in den Antrieb an der rechten Ofenseite. Haken Sie dann das andere Ende des Drehspießes in an der linken Ofenseite.

1. Wählen Sie eine Temperatur und die Funktion ☐. Der Drehspieß beginnt sich zu drehen. Achten Sie darauf, dass sich das Bratenstück frei drehen kann.
2. Wenn das Fleisch gar ist, nehmen Sie den Drehspieß mit Hilfe des Entnahmewerkzeugs heraus.

Betrieb Beenden

1. Drehen Sie alle Regler entgegen dem Uhrzeigersinn bis zum Anschlag. Den Funktionsschalter stellen Sie auf Position OFF.
2. Ziehen Sie anschließend den Netzstecker aus der Steckdose.

Reinigung

WARNUNG:

• Ziehen Sie vor der Reinigung immer den Netzstecker aus der Steckdose.
• Warten Sie, bis das Gerät vollständig abgekühlt ist.
• Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Dies könnte zu einem elektrischen Schlag oder Brand führen.

ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände.
• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.

Kochplatten

• Reinigen Sie die Kochplatten nur mit einem leicht feuchten Tuch.
• Bei stärkeren Verschmutzungen verwenden Sie ein Geschirrspülmittel.

Krümelblech, Backblech, Grillrost, Drehspieß, Fixierklammern

• Unter den Heizelementen befindet sich ein Krümelblech. Ziehen Sie dieses nach vorne heraus, um es zu entnehmen.
• Reinigen Sie alle Zubehörteile im heißen Spülwasser unter Zusatz von etwas Spülmittel. Trocknen Sie die Teile danach gut ab.

Innenraum des Backofens

Halten Sie das Ofeninnere sauber.

1. Spritzer und Speisereste an den Ofenwänden entfernen Sie mit einem feuchten Tuch unter Zusatz von etwas Spülmittel.
2. Wischen Sie mit einem trockenen Tuch nach.
3. Legen Sie das Krümelblech und das andere Zubehör zurück.

Gehäuse

Reinigen Sie das Gehäuse nach der Benutzung mit einem leicht feuchten Tuch.

Aufbewahrung

• Reinigen Sie das Gerät wie beschrieben. Lassen Sie das Zubehör vollständig trocknen.
• Wir empfehlen, das Gerät in der Original-Verpackung aufzubewahren, wenn Sie es über einen längeren Zeitraum nicht benutzen möchten.
• Lagern Sie das Gerät immer außerhalb der Reichweite von Kindern an einem gut belüfteten und trockenen Ort.

Technische Daten

Modell:....KK 3786 Spannungsversorgung:.....220 – 240 V\~, 50 / 60 Hz

Leistungsaufnahme:

Gesamtaufnahme: 3100 W
kleine Kochplatte: 600 W
große Kochplatte: 1000 W
Ofen Unterhitze: 700 W
Ofen Oberhitze: 800 W

Schutzklasse:....I

Nettogewicht: ......ca. 10,2 kg

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.

Dieses Gerät wurde nach allen zutreffenden, aktuellen CE-Richtlinien geprüft und nach den neuesten sicherheits-technischen Vorschriften gebaut.

Entsorgung

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen. Ihr Händler und Vertragspartner ist ebenfalls zur kostenfreien Rücknahme des Altgerätes verpflichtet.
