Geachte klant, Wij danken u hartelijk voor het aanschaffen van een Voltcraft®-product. Hiermee heeft u een uitstekend apparaat in huis gehaald. Voltcraft® - deze naam staat op het gebied van meettechniek, laadtechniek en voedingsspanning voor onovertroffen kwaliteitsproducten die worden gekenmerkt door gespecialiseerde vakkundigheid, buitengewone prestaties en permanente innovaties. Voor ambitieuze elektronica-hobbyisten tot en met professionele gebruikers ligt voor de meest ingewikkelde taken met een product uit het Voltcraft®-assortiment altijd de perfecte oplossing binnen handbereik. Bovendien: bieden wij u de geavanceerde techniek en betrouwbare kwaliteit van onze Voltcraft®-producten tegen een nagenoeg niet te evenaren verhouding van prijs en prestaties. Daarom scheppen wij de basis voor een duurzame, goede en tevens succesvolle samenwerking. Wij wensen u veel plezier met uw nieuwe Voltcraft®-product! Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehouden.

• Gebruiksaanwijzing82

3. VOORGESCHREVEN GEBRUIK

Dit laadapparaat dient voor het gelijktijdig opladen van tot vier heroplaadbare NiMH- of NiCd-ronde cel accu’s van het type AA/mignon, AAA/micro, C/baby en D/mono. Bovendien kunnen met dit laadapparaat tot vier heroplaadbare NiZn-ronde cel accu’s van het type AA/mignon en AAA/micro tegelijk worden opgeladen. Verder staan twee laadschachten voor NiMH-/NiCd-9 V blokaccu’s ter beschikking. Voor de stroomvoorziening van het laadapparaat is een passende netadapter inbegrepen. Het laadapparaat kan anders ook via een geschikte voertuigadapter (niet inbegrepen, afzonderlijk te bestellen) worden aangedreven. Een andere toepassing dan hierboven beschreven, leidt tot beschadiging van dit product en is bovendien verbonden met gevaren, zoals bijv. kortsluiting, brand, elektrische schokken enz. Het complete product mag niet worden veranderd, resp. omgebouwd en de behuizing mag niet worden geopend! De veiligheidsinstructies en alle andere informatie in deze gebruiksaanwijzing dienen absoluut in acht te worden genomen! Dit product voldoet aan de voorwaarden van de nationale en Europese wetgeving. Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehouden.

4. VERKLARING VAN SYMBOLEN

Dit symbool wordt gebruikt wanneer er gevaar bestaat voor uw gezondheid, bijv. door een elektrische schok. Het symbool met het uitroepteken in een driehoek wijst op belangrijke aanwijzingen in deze gebruiksaanwijzing die in ieder geval moeten worden opgevolgd.

Het „pijl“-symbool treft u aan, wanneer bijzondere tips en instructies voor de bediening worden gegeven.83

5. VEILIGHEIDSVOORSCHRIFTEN

Bij beschadigingen veroorzaakt door het niet opvolgen van deze gebruiksaanwijzing vervalt ieder recht op garantie. Voor vervolgschade die hieruit ontstaat, zijn wij niet aansprakelijk! Voor materiële schade of persoonlijk letsel, veroorzaakt door ondes- kundig gebruik of het niet opvolgen van de veiligheidsaanwijzingen, aanvaarden wij geen aansprakelijkheid! In zulke gevallen vervalt de garantie. Geachte klant: de volgende veiligheidsvoorschriften hebben niet enkel de bescherming van uw gezondheid, maar ook de bescherming van het product tot doel. Lees de volgende punten zorgvuldig door: Algemeen

• Om veiligheids- en keuringsredenen (CE) is het eigenhandig ombouwen en/ of wijzigen van het product niet toegestaan. Demonteer het apparaat daarom nooit.

• Het apparaat is geen speelgoed. Houd het buiten bereik van kinderen! Het product mag alleen op een plaats worden gezet, gebruikt of opgeborgen die voor kinderen niet bereikbaar is. Hetzelfde geldt voor accu’s. Wees dus extra voorzichtig als kinderen in de buurt zijn! Kinderen kunnen instellingen veranderen of de accu(‘s) kortsluiten, wat kan leiden tot een brand of explosie. Levensgevaarlijk!

• Onderhouds-, instellings- of reparatiewerkzaamheden mogen uitsluitend door een erkend technicus/elektrotechnisch bedrijf worden uitgevoerd. Binnenin het apparaat bevinden zich geen onderdelen die door de gebruiker kunnen worden ingesteld of onderhouden.

• In scholen, opleidingscentra, hobbyruimten en werkplaatsen moet door geschoold personeel voldoende toezicht worden gehouden op de bediening van het product.

• In industriële omgevingen dienen de Arbovoorschriften ter voorkoming van ongevallen met betrekking tot elektrische installaties en bedrijfsmiddelen in acht te worden genomen.

• Laat het verpakkingsmateriaal niet achteloos slingeren. Dit kan voor kinderen gevaarlijk speelgoed zijn!

• Behandel het product voorzichtig. Door stoten, schokken of een val - zelfs van geringe hoogte - kan het beschadigd raken.84 Plaatsing

• U mag het product enkel in droge en gesloten ruimten binnenshuis gebruiken. Het product mag niet vochtig of nat worden, er is gevaar voor levensgevaarlijke elektrische schokken!

• Kies voor het laadapparaat een stabiel, effen, schoon en voldoende groot oppervlak om het toestel neer te zetten. Zet het apparaat nooit op brandbare oppervlakken (vb. tapijt, tafelkleed). Gebruik altijd een geschikte onbrandbare, hittebestendige ondergrond. Houd het laadapparaat ver van brandbare of licht ontvlambare materialen (vb. gordijnen).

• Zorg dat de kabels niet afgekneld, gebogen of door scherpe randen beschadigd wordt. Leg de aansluitkabel tussen de adapter en het laadapparaat zo dat niemand erover kan struikelen.

• Zet geen voorwerpen met vloeistoffen, bijv. vazen of planten, op of naast het product. Wanneer deze vloeistoffen in het laadapparaat raken, wordt het laadapparaat vernietigd en bestaat er bovendien groot brandgevaar of een explosie. Trek in dit geval direct de stekker uit het stopcontact, verwijder evt. de geplaatste accu’s. Gebruik het laadapparaat hierna niet meer, maar breng het naar een elektrotechnisch bedrijf. Als een vloeistof op de netadapter raakt dan dient u de contactdoos, waaraan de netadapter is aangesloten, stroomvrij te schakelen. Schakel hiervoor de bijbehorende zekeringautomaat uit of haal de zekering eruit. Haal dan het netdeel uit het stopcontact. U mag de netadapter daarna niet meer gebruiken. Breng hem naar een reparatiedienst of verwijder hem op milieuvriendelijke wijze.

• Plaats het laadapparaat niet zonder geschikte bescherming op kostbare meubeloppervlakken.85 Werking

• Met dit laadapparaat mogen tegelijk tot vier heroplaadbare NiMH- of NiCd- accu’s van de formaten AA/mignon, AAA/micro, C/baby en D/mono worden opgeladen. Bovendien kunnen met dit laadapparaat tot vier heroplaadbare NiZn-ronde cel accu’s van het type AA/mignon en AAA/micro tegelijk worden opgeladen. Verder staan twee laadschachten voor NiMH-/NiCd-9 V blokaccu’s ter beschikking Plaats nooit andere accu’s (vb. lithiumaccu’s) of niet heroplaadbare batterijen in het laadapparaat. Er bestaat groot brandgevaar of gevaar voor een explosie!

• Zorg voor voldoende ventilatie rondom het apparaat tijdens het gebruik. Dek het laadapparaat en de netadapter nooit af. Laat voldoende afstand (min. 20 cm) tussen het laadapparaat en andere voorwerpen. Door oververhitting kan brand ontstaan!

• Het laadapparaat mag alleen op een gelijkspanning van 12 V/DC worden gebruikt (vb. via de meegeleverde netadapter).

• Laat het product nooit onbewaakt tijdens het gebruik. Ondanks de vele veiligheidsschakelingen kunnen storingen of problemen bij het opladen van een accu niet geheel worden uitgesloten.

• Wanneer u met het laadapparaat of accu’s werkt, mag u geen metalen of geleidende materialen, zoals vb. juwelen (kettingen, armbanden, ringen, etc.) dragen. Door een kortsluiting bestaat brand- en explosiegevaar.

• Het is verboden om metalen leidingen en contacten tussen accu en laadschacht te verleggen!

• Gebruik het apparaat uitsluitend in een gematigd klimaat; niet in een tropisch klimaat. Neem hierbij ook de omgevingsvoorwaarden van het hoofdstuk „Technische gegevens“ in acht.

• Gebruik het apparaat nooit direct wanneer dit van een koude in een warme ruimte is gebracht. Het condenswater dat wordt gevormd, kan onder bepaalde omstandigheden het apparaat beschadigen of storingen veroorzaken! Bij de netadapter bestaat het gevaar van een elektrische schok; levensgevaarlijk! Verbind het product niet onmiddellijk met een contactdoos, maar laat het eerst op kamertemperatuur komen voor u het in bedrijf neemt. Dit kan een paar uur duren!86

• Vermijd een gebruik van het apparaat in de onmiddellijke buurt van sterke magnetische of elektromagnetische velden, zendantennes of HF- generatoren. Hierdoor kan de besturingselektronica beïnvloed worden.

• Wanneer kan worden aangenomen dat een veilig gebruik niet meer mogelijk is, mag het toestel niet meer worden gebruikt en moet het worden beveiligd tegen onbedoeld gebruik. Ontkoppel het laadapparaat van de voedingsspanning en trek de netadapter uit de contactdoos. U mag het product daarna niet meer gebruiken. Breng hem naar een reparatiedienst of verwijder hem op milieuvriendelijke wijze. Men mag aannemen dat een gevaarloze werking niet meer mogelijk is wanneer het apparaat zichtbaar is beschadigd, niet meer functioneert, langdurig onder ongunstige omstandigheden is opgeslagen of tijdens transport te zwaar is belast.

• Wanneer u het toestel langere tijd niet gebruikt (vb. bij opslag) dient u een evt. geplaatste accu uit het laadapparaat te verwijderen, het laadapparaat van de bedrijfsspanning te ontkoppelen en de netadapter uit de contactdoos te trekken. Omgang met accu’s

• Accu’s zijn geen speelgoed. U moet accu’s ook buiten het bereik van kinderen opbergen.

• Laat accu’s niet zomaar laten rondslingeren; kinderen of huisdieren kunnen deze inslikken. In dit geval dient u onmiddellijk een arts te raadplegen!

• Accu’s mogen nooit worden kortgesloten, uit elkaar gehaald of in het vuur geworpen. Er bestaat brand- en explosiegevaar!

• Lekkende of beschadigde batterijen kunnen bij contact met de huid verwondingen veroorzaken. Draag hierbij daarom beschermende handschoenen.

• Gewone niet-oplaadbare batterijen mogen niet worden opgeladen. Er bestaat brand- en explosiegevaar! Niet-oplaadbare batterijen zijn bedoeld voor eenmalig gebruik. Ze moeten volgens de plaatselijk voorschriften worden ingeleverd als ze leeg zijn.

• Accu’s mogen niet vochtig of nat worden.

• U mag accu’s nooit onbewaakt laten tijdens het opladen/ontladen.87

• Let bij het plaatsen van de accu´s in het laadapparaat op de juiste polariteit (plus/+ en min/-).

• Laad/ontlaad geen accu’s die nog heet zijn (bijv. veroorzaakt door een te hoge laad-/ontlaadstroom in het model). Laat de accu eerst op kamertemperatuur komen voordat deze weer wordt opgeladen of ontladen.

• Laad/ontlaad nooit beschadigde, lekkende of vervormde accu’s. Dit kan leiden tot brand of een ontploffing! Gooi zulke onbruikbaar geworden accu’s op een milieuvriendelijke manier weg, gebruik deze niet meer.

• Laad de standaardaccu´s ongeveer om de 3 maanden en zogeheten. accu’s met geringe zelfontlading om de drie jaar op, aangezien anders door zelfontlading een zogeheten diepontlading kan optreden waardoor de accu´s onbruikbaar worden.

• Beschadig nooit het omhulsel van de accu. Er bestaat brand- en explosiegevaar! Bij vragen met betrekking tot het correcte gebruik of met betrekking tot problemen waar u in de gebruiksaanwijzing geen oplossing voor kunt vinden, contact opnemen met ons of met een andere vakman. Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel. [phone]

De „Charge Manager 2016“ is een snel laadapparaat voor het perfecte onderhoud van heroplaadbare NiMH- en NiCd-accu’s van het type AA/mignon, AAA/micro, C/baby, D/mono en 9 V-blok. Bovendien staan verschillende laad- en onderhoudsprogramma’s voor NiZn-accu’s van het type AA/mignon en AAA/micro ter beschikking. De microcomputergestuurde snelle laadprocedure laadt de NiMH-/NiCd-/NiZn-accu’s tot 100% op. 100% betekent daarbij tot 115% van de opgegeven capaciteit bij nieuwe accu’s en minder dan 100% van de opgegeven capaciteit bij oudere accu’s. Bij accu’s met een capaciteit van minder dan 750 mAh bereikt de ontlaadcapaciteit (D) eventueel geen 100%; deze ontlaadwaarde moet echter groter zijn dan 80%, anders is de accu defect (u test dit het best met het „ALV“ („ALIVE“)-programma). Bij dit laadapparaat moet voor het laden niet ontladen worden. De accu wordt uit zijn actuele laadtoestand op zijn momenteel mogelijke 100% geladen. Het laden en ontladen gebeurt microcomputergestuurd, onafhankelijk van de laadtoestand van de accu. Zowel de beschikbare laad- als de ontlaadstroom zijn op basis van praktische toepassingen geselecteerd. Het laadapparaat heeft een automatische druppellading en een stroomspaarmodus. Het laadapparaat heeft een automatische accubewaking (laadspanning en hoeveelheid lading). De automatische accuherkenning merkt op als een accu geplaatst of verwijderd wordt. Er treedt tijdens het opladen geen geheugeneffect op (laad- en ontlaadstromen worden geschakeld). Daardoor daalt de hoge inwendige weerstand van de accu en zijn stroombelastbaarheid neemt toe. Het rendement van de accu’s wordt verhoogd (verhouding van de vereiste ladingshoeveelheid tot de ontneembare capaciteit).89

7. ALGEMENE INFORMATIE

Accu’s bestaan uit twee elektroden die in een elektrolyt ingebracht zijn; hierdoor is een accu een chemisch element. Binnenin dit element voltooien zich chemische processen. Omdat deze processen omkeerbaar zijn, kunnen accu’s opnieuw opgeladen worden. Voor het opladen van een accu is de zogenaamde laadspanning nodig, die groter moet zijn dan de cellenspanning. Bovendien moet bij het opladen meer energie (mAh) toegevoerd worden, dan daarna opnieuw ontnomen kan worden. Deze verhouding van toegevoerde tot ontnomen energie wordt als rendement omschreven. De afneembare capaciteit, die sterk van de ontlaadstroom afhangt, is doorslaggevend voor de toestand van de accu. De toegevoerde lading kan niet als maatstaf gebruikt worden, omdat een deel ervan verloren gaat (b.v. in warmte omgezet wordt). De capaciteitsindicatie van de fabrikant is de maximale theoretische ladingshoeveelheid die de accu kan afgeven. Dat betekent dat een accu met 2000 mAh theoretisch b.v. twee uur lang een stroom van 1000 mA (= 1 A) kan leveren. Deze waarde hangt heel sterk van vele factoren af (toestand van de accu, ontladingsstroom, temperatuur enz.). a) Verklaring van het begrip „C-rate“ Hierbij gaat het om een factor (vermenigvuldiger) die onafhankelijk van de capaciteit van de accu de waarde van de toegelaten laad- of ontlaadstroom levert. Als vermenigvuldiger dient de accucapaciteit. Het volgende geldt: accucapaciteit (in mAh) x C-rate = waarde (laad-/ontlaadstroom in mA) Voorbeelden met accu’s met 1000 mAh en 2700 mAh: C-Rate = 1C C-Rate = 2C 1000 mAh x 1 = 1.000 mA 1000 mAh x 2 = 2.000 mA 2700 mAh x 1 = 2.700 mA 2700 mAh x 2 = 5.400 mA90 b) Geschikte laad- of ontlaadstroom kiezen De „Charge Manager 2016“ beschikt over een automatische aanpassing van de laadstroom. Voor NiMH-/NiCd-accu’s kan bovendien de laadstroom manueel worden gekozen. Daarbij staan vier praktisch gekozen laadstromen ter beschikking: 500 mA, 1000 mA, 1500 mA en 2000 mA. Bij NiZn-accu’s gebeurt de keuze van de geselecteerde laadstroom over het algemeen automatisch. Een laadstroom van 500 mA is aangewezen voor:

• accu’s zonder informatie over het laadtype en een vermogen van minder dan 3000 mAh

• accu’s met het opschrift „standaard opladen: 12 - 15 uur met xxx mA“ („Standard charge:

12 - 15h at xxx mA“)

Een laadstroom van 0,5 C is aangewezen voor:

• Accu’s met het opschrift „Snelladen: 4 - 5 uur met xxx mA“ („Fast charge: 4 - 5h at xxx mA“)

• Accu’s met het opschrift „Snelladen mogelijk“ of „Fast rechargeable“ of „Quick charging possible“ Met de voorbeeldaccu’s uit hoofdstuk 7 a) zullen de volgende laadstromen opleveren: 1000 mAh x 0,5 = 500 mA 2700 mAh x 0,5 = 1.350 mA

De „Charge Manager 2016“ biedt niet altijd precies de passende laadstroom aan. In dergelijke gevallen is het dichtstbijzijnde kleinere stroombereik de juiste keuze. Voor de 2700 mAh-accu betekent dit een laadstroom van 1000 mA. Een laadstroom van 1 C is aangewezen voor:

Hier moet de 2700 mAh-accu met 2000 mA worden opgeladen. Bij het opladen van een accu met een laadvermogen van 0,5 C of 1 C treedt tegen het einde van het oplaadproces een merkelijke verwarming van de accu op. Het gaat hierbij om niet om een fout!91 c) Ontlaadstroom Bij de „Charge Manager 2016“ staat voor NiMH- en NiCd-accu’s een ontlaadstroom van 150, 300, 450 en 600 mA ter beschikking; voor NiZn-accu’s kunnen 200, 400 of 600 mA worden gekozen. Bij 9 V-blokaccu’s gebeurt de keuze van de ontlaadstroom automatisch. Deze ligt nominaal bij 20 mA.

Als met langdurig de capaciteit van een accu bepaalt, kan daaruit de actuele toestand (capaciteitsverlies) worden afgeleid. De ontneembare capaciteit is sterk afhankelijk van de ontlaadstroom: hoe lager de ontlaadstroom, hoe groter de afneembare capaciteit. Aangezien de accu via weerstanden wordt ontladen, is de daadwerkelijke ontlaadstroom afhankelijk van de huidige accuspanning. Dit houdt uiteraard rekening met de capaciteitsberekening (DCAP) van de „Charge Manager 2016“. Normaal wordt het accuvermogen bij een ontlaadstroom van 0,2 C bepaald. Voor de voorbeeldaccu’s betekent dit: 1000 mAh x 0,2 = 200 mA 2700 mAh x 0,2 = 540 mA De ontlaadstroom, die het dichtst de berekening benaderd, dient te worden gekozen. Voor de in het voorbeeld gebruikte 1000 mAh-accu is dit 150 mA en voor de 2700 mAh-accu is dit een ontlaadstroom van 600 mA.92

8. WEERGAVE- EN BEDIENINGSELEMENTEN

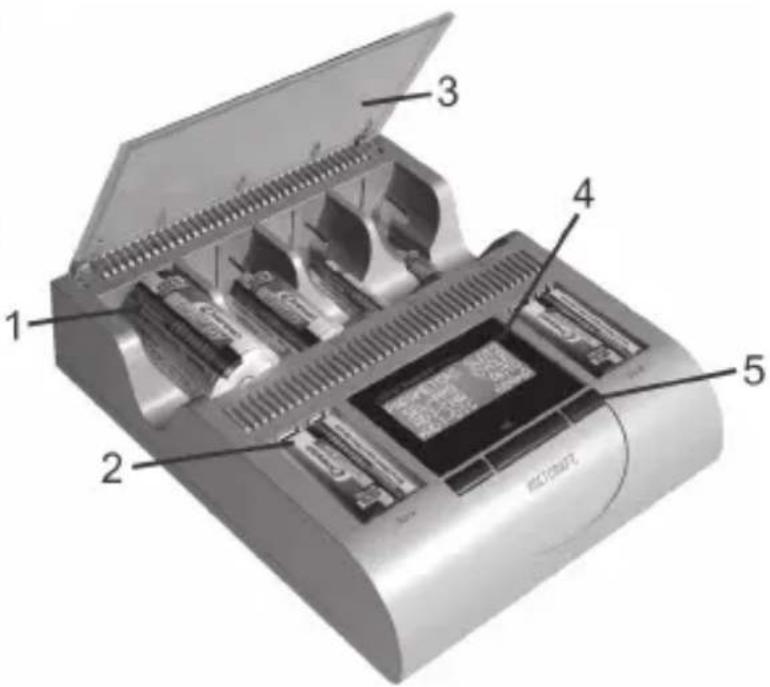

1 Laadschachten S1-S4 voor ronde cel accu’s 2 Laadschachten voor 9 V blockaccu’s 3 Laadschachtdeksel (afneembaar) 4 Display voor de weergave van: - Invoermenu - Overzicht van de lopende programma’s - Cellen-/laadparameters 5 Bedientoetsen „<“ (links) en „>“ (rechts) voor het invoeren / selecteren „OK“ om te bevestigen

Beide bedientoetsen „<” en „>“ worden in het verder verloop van deze handleiding selectietoetsen genoemd. Aansluitingen (achterzijde toestel): 1 Data-interface (USB B-bus) 2 Aansluiting voor voedingsspanning (12 V/DC, holle stekkerbus, pluspool/+ binnen, minpool/-/GND buiten)93

a) Laadprogramma De „Charge Manager 2016“ stelt in totaal 5 programma’s voor de behandeling van accu’s ter beschikking:

• Activeren („ALV“ = „ALIVE“) b) Onderhoudslading Als de accu in het laadapparaat wordt geladen en indien nodig, start het druppellaad- programma „TRICKLE“ (weergave „TRI“) automatisch. c) Stroomspaarmodus Als alle programma’s zijn afgewerkt (aanduiding „RDY“) en er werd op geen enkele toets gedrukt, dan schakelt het toestel zich na ca. een minuut in de stroomspaarmodus. Hierbij wordt ook de display uitgeschakeld. Een druk op de toets, het plaatsen van een andere cel, het verwijderen van cellen of het starten van de druppelslading zorgen ervoor dat de stroomspaarmodus wordt verlaten.

Een automatische herkenning van diepontladen 9 V-blokken is niet voorzien omdat dit in tegenstelling staat tot de maximale stroomefficiëntie. Als deze situatie zich voordoet dat kan het apparaat via de „OK“-toets worden geactiveerd. Na evt. enkele seconden „Auto-refresh“ wordt de accu herkend en kunnen de programma’s worden geselecteerd. d) Memory backup Dit laadapparaat beschikt over een memory backup, i.e. programma’s en de geaccumuleerde vermogenswaarden van accu’s blijven tot een week zonder stroomtoevoer behouden. Vervang de accu nooit in stroomloze toestand! Het laadapparaat neemt de niet meer geldige gegevens over en het zou tot verkeerde waarden of schade aan de nieuwe accu kunnen komen! Het verder uitvoeren van programma’s is uitsluitend mogelijk als het ingebouwde buffergeheugen werd opgeladen. Hiervoor moet het laadapparaat minstens twee uur met de stroomtoevoer zijn verbonden.94

10. PARAMETERWEERGAVE

a) Accuspanning De spanning van de accu wordt in onbelaste toestand aangegeven (en kan bijgevolg tijdens het gebruik niet worden nagemeten). b) Laadtoestand Om een ruw overzicht over de laadtoestand van de accu te verkrijgen, wordt bij dit toestel een accusymbool („ “) weergegeven. Dit symbool dient alleen voor een schatting van hoever het laad- of ontlaadproces is gevorderd. Bij het laden vult het batterijsymbool zich van onder naar boven en bij het ontladen van boven naar onder wordt leeggemaakt. Tijdens het automatisch, in meerdere stappen opladen van NiZn-accu’s, signaleert de balkenweergave (batterijsymbool) de voortgang van de oplaadprocedure. Besluiten in verband met de nog te verwachten tijd tot het einde van het programma zijn daarmee niet mogelijk. c) Laad-/ontlaadstroom Bij het laden en het ontladen wordt de door de accu lopende stroom „I“ aangegeven. Wanneer er geen stroom loopt (vb. in de modus „RDY“ („READY“) of „ERR“ („ERROR“)) verschijnt de aanduiding „I = 0.000A“ op de display. d) Tijdsmeting Op de display wordt de tijd in uren en minuten („HH:MM“) aangegeven, waarin de accu geladen en ontladen werd. De tijd die nodig is voor de druppellading (bedrijfsmodus „TRI“ = „TRICKLE“) blijft onveranderd. e) Gevoede en afgenomen capaciteit De aanduiding van zowel de geladen capaciteit (C) als de afgenomen capaciteit (D) gebeurt in milliampère-uur (mAh). Bij programma’s met meervoudige laad- en ontlaadcycli worden alleen de actuele waarden weergegeven. De gegevens van de voorbije cyclus worden gewist. Er gebeurt geen berekening, weergave of toevoeging van de capaciteit van een druppellading („TRICKLE“).95

Eerst moet de voedingsspanning worden aangesloten. De laagspanningsstekker (holle stekker) dient altijd eerst met de DC-ingangsbus van het laadapparaat aan de aansluitkabel van de netadapter te worden verbonden. Dan moet de netadapter met een overeenkomstige contactdoos worden verbonden.

Als alternatief voor de meegeleverde adapter kunt u voor de voeding van het laadapparaat ook een geschikte voertuigadapter gebruiken (niet meegeleverd, afzonderlijk te bestellen) die een uitgangsspanning van 12 V/DC levert en over een uitgangsvermogen van 21 W beschikt. Op het scherm verschijnt gedurende ca. twee seconden de aanduiding: Gedurende deze tijd voert het laadapparaat een zelftest uit en controleert daarbij ook of er ev. beschikbare accu’s in het apparaat zitten. Vervolgens is het laadapparaat bedrijfsklaar. Zonder geplaatste accu’s verschijnt nu de gebruiksklaar-indicatie: De indicatoren „1“ tot „4“ staan voor de vier ronde cel acculaadschachten, „A“ en „B“ voor de beide 9 V-blokacculaadschachten. Daarbij beantwoordt de plaats op het display aan de plaats van de acculaadschachten op het laadapparaat. CM2016 ================ SELFTEST RUNNING

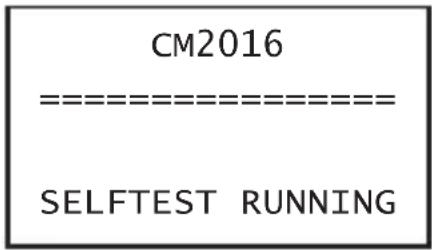

a) Accuchemie kiezen Na het plaatsen van de eerste accu in schacht 1-4 verschijnt de volgende aanduiding: In overeenstemming met de spanning van de geplaatste accu wordt de NiMH- of NiZn- modus voorgesteld. Bij vb. diepontladen accu’s moet evt. de actieve accuchemie manueel worden gewijzigd. Hierbij moet de accuchemie worden geselecteerd door de selectietoetsen in te drukken en met „OK“ te bevestigen. Als er geen druk op de toets volgt, wordt na ca. 6 seconden de actuele automatische selectie overgenomen. Het is van groot belang dat de correcte accuchemie in overeenstemming met de geplaatste accu wordt geselecteerd. Een gemengd gebruik met NiMH-/NiCd- en NiZn-accu’s is niet toegelaten! Anders bestaat het gevaar voor schade aan de accu’s! In de 9 V-blokschachten A en B mogen uitsluitend NiMH- of NiCd-accu’s worden geplaatst. b) Start van accu-laadprogramma’s Aanduiding na de accuchemie-selectie:

Welke invoer nu nodig is, toont een knipperende cursor „>” voor „SEL-PRG” en afhankelijk van het programma voor „ADJ-CHA“ of „ADJ-DIS“. Binnen de volgende 6 seconden kan het laadprogramma met de selectietoetsen worden geselecteerd, waarbij de tijd bij elke druk op de toets met 6 seconden wordt verlengd. Pas na deze tijdspanne wordt de instelling overgenomen. VOLTCRAFT CM2016 ================ TYPE OF BATTERY? SLOTS S1-4: NiMH PARAMETERS SLOT1 >SEL-PRG CHARGE ADJ-CHA AUTO ADJ-DIS ---mA97 Voor een onmiddellijke bevestiging van de selectie volstaat het om kort op de toets „OK“ te drukken. Zonder een dergelijke invoer start na ca. 6 seconden automatisch het programma „CHARGE“ met de automatische laadstroominstelling. De invoer van het gewenste programma gebeurt met de selectietoetsen. U kunt hierbij kiezen uit vijf verschillende programma’s. „SET CHARGE“ = Opladen „SET DISCHARGE“ = Ontladen (geen druppellading!) „SET CHECK“ = Ontladen -> laden „SET CYCLE“ = Laden -> ontladen -> laden „SET ALIVE“ = Laden -> ontladen -> laden -> ontladen -> laden Beschrijving:

• „CHA“ („CHARGE“) betekent dat de geplaatste accu wordt geladen.

• „DIS“ („DISCHARGE“) betekent dat de geplaatste accu alleen wordt ontladen. Er vindt geen druppellading plaats.

• „CHK“ („CHECK“) betekent dat het ontladen gevolgd wordt door het laden.

• „CYC“ („CYCLE“) betekent dat de geplaatste accu eerst wordt geladen, daarna ontladen en tot slot nogmaals wordt geladen.

• „ALV“ („ALIVE“) betekent dat de accu de laad- en ontlaadcycli meermaals moet doorlopen. Met het „ALIVE“-programma kunt u nieuwe accu’s en accu’s die lange tijd zijn opgeslagen weer „opfrissen“. Afhankelijk van het geselecteerde programma en accutype is evt. nog de selectie van de laad- of ontlaadstroom mogelijk. Anders start het programma automatisch met de voorinstellingen.98 Laad- ontlaadstroominvoer Met de selectietoetsen „<“ en „>“ kan eerst de laadstroom („ADJ-CHA“) en vervolgens de ontlaadstroom („ADJ-DIS“) worden geselecteerd. De overname gebeurt ook hier opnieuw met de „OK“-toets of automatisch na 6 seconden wachttijd. In het bovenstaande voorbeeld start de „Charge Manager 2016“ zonder invoer met de automatische laadstroomaanpassing en de ontlaadstroomvoorinstelling 300 mA. Andere accu’s starten Als andere accu’s worden toegevoegd, wordt het laatst gekozen programma en evt. de waarden van laad- en ontlaadstroom voorgesteld.

Als meerdere accu’s met hetzelfde programma moeten worden afgewerkt, volstaat het om de parameters voor de eerst herkende accu te selecteren. Na een wachttijd van telkens 6 seconden worden deze waarden zonder een druk op de toets automatisch overgenomen. Met de selectietoetsen „<“ en „>“ kan een ander programma worden opgeroepen. c) Programma annuleren Het annuleren van een lopend programma is uitsluitend mogelijk door het verwijderen van de accu uit de laadschacht. PARAMETERS SLOT1 SEL-PRG CYCLE >ADJ-CHA AUTO ADJ-DIS 300mA99

13. WEERGAVE VAN PROGRAMMA-

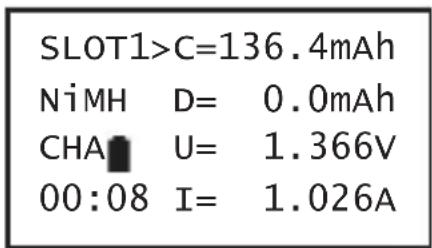

EN ACCUPARAMETERS Totaaloverzicht: Hier geeft het scherm een overzicht van alle geplaatste accu’s, het bijhorend programma en de overeenkomstige laadtoestand (batterijsymbool). De streepjes „- - -“ betekenen, dat er in deze schachten geen accu is geplaatst. Indien een accu werd behandeld verschijnen afwisselend het batterijsymbool of een pijl. Tijdens het opladen wijst de pijl naar boven en bij het ontladen naar beneden. Het huidig actieve programma wordt eveneens weergegeven. Als accu’s zich in schachten 1 tot 4 bevinden wordt in lijn 3 de accuchemie („NiMH“ bij NiCd-/NiMH-accu’s of „NiZn“) weergegeven. Detailaanzicht: Met de selectietoetsen kunnen alle beschikbare accugegevens gedetailleerd worden opgeroepen. Wanneer u op de toets „OK“ drukt, keert u terug naar het totaaloverzicht. De eerste regel bevat het laadschachtnummer („SLOT“) en de laadcapaciteit (C). In de tweede regel worden de accuchemie en het ontlaadvermogen (D) weergegeven. In de derde regel wordt het huidig uitgevoerde programma (vb. „CHA“ voor „CHARGE“) weergegeven en een accusymbool („ “) dat de laadtoestand bij benadering aanduidt. Verder wordt de huidige accuspanning in deze regel weergegeven. SLOT1>C=136.4mAh NiMH D= 0.0mAh

In de vierde regel wordt de totnogtoe verstreken bewerkingstijd in het formaat „HH:MM“ (uur:minuut) weergegeven en de actuele laad- of ontlaadstroom waarmee de „Charge Manager 2016“ de geplaatste accu behandelt. Tijdens het opladen knippert een pijl voor „C“, terwijl bij het ontladen de pijl voor „D“ knippert. Laadprogramma-einde („RDY“) Wanneer de „Charge Manager 2016“ het opladen succesvol heeft afgesloten, verschijnt „RDY“ (= „READY“, gereed) op de display. Weergave in het overzicht: Detailaanzicht:

Het opladen is voltooid, de accu kan uit de laadschacht worden verwijderd.

01:14 I= 0.000A101 Druppellading („TRI“, „TRICKLE“) Accu’s ontladen met de tijd vanzelf. Deze eigenschap wordt met zelfontlading omschreven. Om dit verlies te compenseren, start de „Charge Manager 2016“ het druppelladingsprogramma „TRI“ („TRICKLE“) indien nodig automatisch. Dit geldt natuurlijk niet wanneer de accu met het programma „DIS“ („DISCHARGE“) alleen werd ontladen. De capaciteit (C) van de nalading („TRICKLE“) en de hiervoor vereiste tijd („HH:MM“) worden niet weergegeven noch opgeteld. Er gebeurt alleen een actualisering van spanning en stroom. Daarom hebben de laadcapaciteit, evt. de ontlaadcapaciteit en de tijd altijd betrekking op het net uitgevoerde programma. Weergave in het overzicht: Defecte accu / Foutieve accuchemie („ERR“, „ERROR“) Wanneer het laad- of ontlaadproces niet succesvol was, wordt de foutmelding „ERR“ („ERROR“) weergegeven (zie hoofdstuk 15). Het laadapparaat behandelt deze accu niet meer. Weergave in het overzicht:

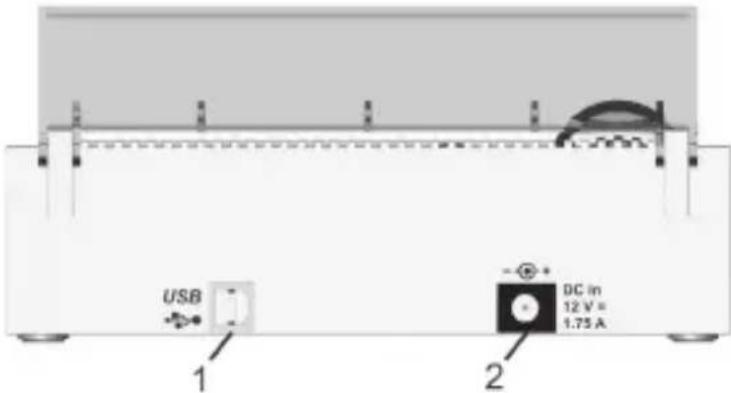

De „Charge Manager 2016“ beschikt op de achterzijde van het apparaat over een USB- interface (USB B-bus). Via deze interface kan de „Charge Manager 2016“ met een pc worden verbonden en alle weergegeven accugegevens en parameters naar een pc overdragen. De overeenkomstige Windows software kan gratis op de artikelpagina van de „Charge Manager 2016“ worden gedownload op www.conrad.com.

15. VERHELPEN VAN STORINGEN

U heeft met dit laadapparaat een product aangeschaft dat volgens de nieuwste stand der techniek is ontwikkeld en veilig is in het gebruik. Toch kunnen zich problemen of storingen voordoen. Daarom willen wij u hier beschrijven welke mogelijkheden u hebt om storingen te verhelpen. Geen werking of geen display-indicatie

• Is de holle stekker van de netadapter correct met de bus aan het laadapparaat verbonden?

• Is de netadapter correct met de contactdoos verbonden en is de netspanning beschikbaar?

• Apparaat bevindt zich in de stroomspaarmodus - druk op de toets „OK“. Geen accu gedetecteerd

• Zijn de contacten van de laadschacht of accu vervuild? Reinig deze evt. met een scho- ne, zachte, droge doek.

• De accu is niet correct geplaatst. Let hierbij op de polariteitaanduiding! Temperatuur van het toestel te hoog (aanduiding „OVERTEMP!!! Please Wait“)

• Het laadapparaat is oververhit. Na de afkoelingsfase wordt het programma automatisch verder gezet. Zorg evt. voor een koelere omgevingstemperatuur (vb. laadapparaat niet bij direct zonlicht gebruiken).103 Aanduiding „ERR“ („ERROR“) bij een of meerdere geplaatste cellen

• Er werd per ongeluk een niet-heroplaadbare batterij of een niet-toegelaten accu geplaatst.

• Er werd een foutieve accuchemie geselecteerd

• Bij gelijktijdige aanduiding „ERR“ van meerdere cellen, dient u alle cellen uit het laadapparaat te verwijderen en de cellen afzonderlijk op te laden om de defecte accu te herkennen. Er wordt meteen „RDY“ („READY“) bij het programma „DIS“ („DISCHARGE“) weergegeven of er wordt meteen begonnen met laden tijdens het programma „CHK“ („CHECK“).

• De geplaatste accu is diepontladen. Het ontladen wordt daarom stopgezet als bescherming van de accu. Geringe laadcapaciteit (C), hoewel de accu ontladen was

• Behandel de accu met het programma „ALV“ („ALIVE“). Als de laadcapaciteit „C“ daarna nog steeds te klein is, is de accu defect. Geen aanduiding op de display van het toestel en/of het reageert niet omwille van EMV-impulsen, elektrostatische ontlading = ESD, surgeimpulsen of geleidende weerstand tegen interferentie

• Ontkoppel het laadapparaat enkele seconden van de stroomtoevoer en sluit het dan opnieuw aan. Duidelijk warm worden van de behuizing

• Door het grote vermogen van het apparaat komt het tot een opwarmen van de boven- en de onderzijde van het apparaat; dit is geen defect. Let erop dat het laadapparaat goed kan ventileren.104

16. ONDERHOUD EN VERZORGING

Het apparaat is nagenoeg onderhoudsvrij en mag absoluut niet worden geopend. Het product mag alleen door een vakman gerepareerd en onderhouden worden. Koppel het laadapparaat los van de stroomvoorziening voordat u het schoonmaakt. Verwijder eerst alle accu’s uit de laadschachten en trek dan de netadapter uit de contactdoos. Reinig de buitenzijde van het product alleen met een schone, droge, zachte doek. Stof kan heel eenvoudig worden verwijderd met een zachte, schone penseel en een stofzuiger. Gebruik in geen geval agressieve schoonmaakmiddelen of chemische oplossingen, aangezien deze het oppervlak van de behuizing kunnen beschadigen (verkleuringen).

a) Algemeen Verwijder het onbruikbaar geworden product volgens de geldende wettelijke voorschriften. b) Batterijen en accu´s U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht alle lege batterijen en accu’s in te leveren; verwijdering via het huisvuil is niet toegestaan! Batterijen/accu’s die schadelijke stoffen bevatten worden gekenmerkt door het hiernaast vermelde symbool, dat erop wijst dat deze niet via het huisvuil mogen worden afgevoerd. De aanduidingen voor irriterend werkende, zware metalen zijn: Cd=cadmium, Hg=kwik, Pb=lood (betekenis staat op de batterij/ accu, bijv. onder de hiernaast afgebeelde containersymbolen). Lege batterijen en niet meer oplaadbare accu´s kunt u gratis inleveren bij de verzamelplaatsen van uw gemeente, onze filialen of andere verkooppunten van batterijen en accu´s. Zo voldoet u aan de wettelijke verplichtingen voor afvalscheiding en draagt u bij aan de bescherming van het milieu.

Colofon Deze gebruiksaanwijzing is een publicatie van de firma Voltcraft®, Lindenweg 15, D-92242 Hirschau/Duitsland, Tel. [phone] (www.voltcraft.de). Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting voorbehouden. © Copyright 2012 by Voltcraft®. V1_0912_01
