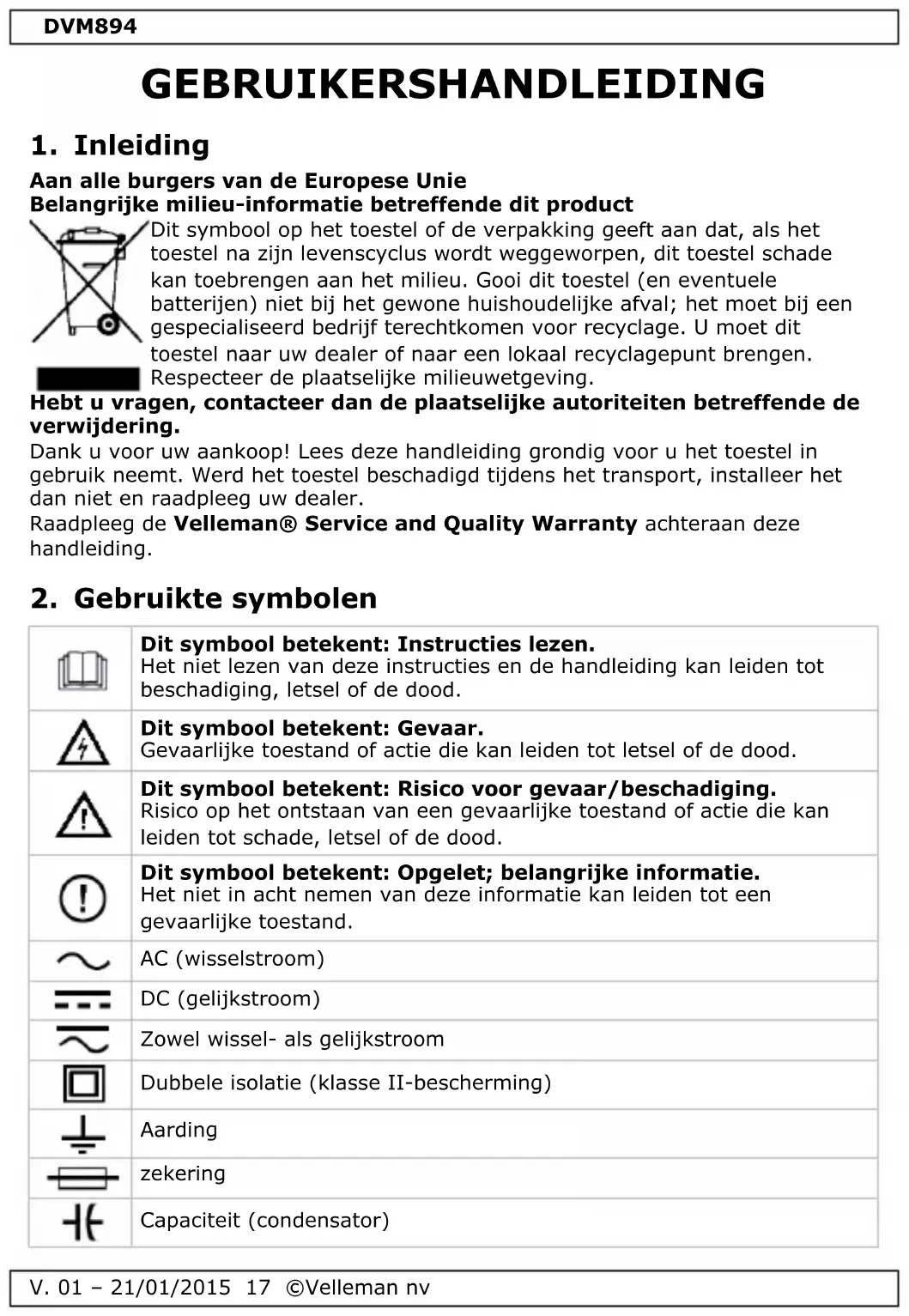

GEBRUIKSAANWIJZING DVM894 VELLEMAN

Aan alle burgers van de Europese Unie Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het toestel na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw dealer of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

Raadpleeg de Velleman® Service and Quality Warranty achteraan deze handleiding.

2. Gebruikte symbolen

	Dit symbool betekent: Instructies lezen.Het niet lezen van deze instructies en de handleiding kan leiden tot beschadiging, letsel of de dood.
	Dit symbool betekent: Gevaar.Gevaarlijke toestand of actie die kan leiden tot letsel of de dood.
	Dit symbool betekent: Risico voor gevaar/beschadiging.Risico op het ontstaan van een gevaarlijke toestand of actie die kan leiden tot schade, letsel of de dood.
	Dit symbool betekent: Opgelet; belangrijke informatie.Het niet in acht nemen van deze informatie kan leiden tot een gevaarlijke toestand.
	AC (wisselstroom)
	DC (gelijkstroom)
	Zowel wissel- als gelijkstroom
	Dubbele isolatie (klasse II-bescherming)
	Aarding
	zekering
	Capaciteit (condensator)

DVM894

	Diode
	Continuïteit

1. Veiligheidsinstructies

	Lees deze bijlage en de handleiding grondig door. Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.
	Gebruik het toestel enkel waarvoor het gemaakt is. Bij onoordeelkundig gebruik vervalt de garantie. De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.
	WAARSCHUWING: Om elektrische schokken te vermijden, altijd de testdraden verwijderen alvorens de behuizing te openen. Om schade of letsel te voorkomen, gebruik enkel batterijen en zekeringen van hetzelfde type en met dezelfde specificaties zoals beschreven in deze handleiding.Opmerking: Zie waarschuwing op de achterkant van het toestel.
	Houd dit toestel uit de buurt van kinderen en onbevoegden.
		Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening.
	Vermijd koude, hitte en grote temperatuurschommelingen. Als het toestel van een koude naar een warme omgeving verplaatst wordt, laat het toestel dan eerst voldoende op temperatuur komen. Dit om meetfouten en condensvorming te vermijden.
	Dit is een meetinstrument voor installatie-categorie CAT III 600V. Gebruik dit toestel nooit in een hogere categorie dan aangegeven. Zie §4 Overspanning-/installatiecategorie.
	Vervuilingsgraad 2-toestel. Enkel geschikt voor gebruik binnenshuis! Bescherm het toestel tegen regen, vochtigheid en opspattende vloeistoffen. Niet geschikt voor industrieel gebruik. Zie §5 Vervuilingsgraad.
	Voor uw veiligheid, gebruik enkel de meegeleverde testdraden. Controleer voor gebruik of deze nog in goede staat zijn. Indien beschadigd, vervang deze door testdraden van hetzelfde type en met dezelfde specificaties. Gebruik de meter of testdraden niet indien deze beschadigd lijken.
	Houd tijdens metingen uw vingers steeds achter de beschermingsrand van de meetpennen! Raak nooit vrije meetbussen aan wanneer de meter aan een circuit is gekoppeld.

DVM894

	Gebruik de juiste ingangsaansluitingen, functie, en bereik voor uw metingen. Is de te meten waarde onbekend, zorg ervoor dat het bereik op de hoogste waarde is ingesteld.Overschrijd de maximale ingangswaarden vermeld in de technische specificaties niet om beschadiging te vermijden.
	Elektrocutiegevaar tijdens het gebruik van deze multimeter. Wees voorzichtig tijdens het meten van een circuit onder spanning. Wees uiterst voorzichtig bij metingen hoger dan 60 VDC of 30 VAC rms.
	Wanneer u de mA-aansluiting gebruikt: meet geen stroom in circuits met een spanning hoger dan 250 V.Bij gebruik van de 10A aansluiting: meet geen stroomwaarde in circuits met een voltage > 500 V.
	Schakel het circuit uit en ontlaad alle condensators voor u de weerstand, continuïteit, capaciteit of diodes meet. Gebruik voor transistormeting de bijgeleverde adapter.
	Bij tv-herstellingen of metingen op schakelende circuits kunnen de hoge spanningspulsen op de testpunten de multimeter ernstig beschadigen. Gebruik een tv-filter om deze pulsen te verzwakken.
	DE GEBRUIKER MAG GEEN INWENDIGE ONDERDELEN VERVANGEN.Vervang beschadigde of verloren accessoires enkel door accessoires van hetzelfde type met dezelfde specificaties. Bestel reserveaccessoires zoals testdraden bij uw dealer.
	Schakel de meter uit en verwijder de testdraden vóór u de batterij of zekeringen vervangt.
	Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht valt niet onder de garantie.

• Indien de meter gebruikt wordt in de nabijheid van een elektromagnetische storingsbron, kan de display onstabiel worden of onjuiste resultaten weergeven.
• Gebruik de meter enkel zoals weergegeven in de handleiding. Zo niet is de voorziene bescherming mogelijks beschadigd.
• Wees zeer voorzichtig wanneer u met ontblote leidingen en busbars werkt.
• Vermijd gebruik in een ruimte met explosief gas, dampen of stof.
• Controleer of de meter goed functioneert door een gekende spanning te meten. Gebruik de meter niet wanneer deze niet naar behoren werkt. De meter kan onveilig worden voor gebruik. In geval van twijfel, laat u best de meter nakijken door een geschoolde technicus. Let erop dat het toestel niet kan gebruikt worden tot het hersteld is.
• Tijdens de aansluiting, sluit u eerst de COM-testdraad (zwart) aan en pas daarna de testdraad onder stroom (rood). Ontkoppel eerst de testdraad onder stroom (rood) en daarna de COM-testdraad (zwart).
• Ontkoppel de testdraden van het circuit alvorens de functies of het meetbereik te wijzigen.

DVM894

• Voor alle DC-functies, controleer de aanwezigheid van AC-spanning met behulp van de AC-functie om elektrische schokken en onjuiste meetresultaten te vermijden. Selecteer daarna een DC-spanningsbereik gelijk of groter dan het AC-bereik.
• Voed de meter aan de hand van een 9V-batterij, en plaats deze op een correcte wijze in het batterijcompartiment.
• Vervang de batterij van zodra de indicator 📄 verschijnt. Bij een te lage batterijspanning is het mogelijk dat de meter onjuiste resultaten weergeeft, wat kan leiden tot elektrische schokken en lichamelijke letsels.
• Gebruik de meter niet wanneer de behuizing volledig (of gedeeltelijk) is verwijderd.
• ga voor elke meting na of de aansluitingen correct en veilig zijn.
• vermijd tijdens het meten contact met de grondpotentiaal (bv. metalen klemmen, stopcontacten, snoerklemmen, enz.). Zorg ervoor dat u tijdens het meten elektrisch geïsoleerd bent van de aarde.

4. Overspannings-/installatiecategorie

DMMs worden opgedeeld volgens het risico op en de ernst van spanningspieken die kunnen optreden op het meetpunt. Spanningspieken zijn kortstondige uitbarstingen van energie die geïnduceerd worden in een systeem door bv. blikseminslag op een hoogspanningslijn.

De bestaande categorieën volgens EN 61010-1 zijn:

CAT I	Een CAT I-meter is geschikt voor metingen op beschermde elektronische circuits die niet rechtstreeks verbonden zijn met het lichtnet, bv. elektronische schakelingen, stuursignalen...
CAT II	Een CAT II-meter is geschikt voor metingen in CAT I-omgevingen en op enkelfasige apparaten die aan het lichtnet gekoppeld zijn door middel van een stekker en circuits in een normale huiselijke omgeving, op voorwaarde dat het circuit minstens 10 m verwijderd is van een CAT III-omgeving, en minstens 20 m van een CAT IV-omgeving. Bv. huishoudapparaten, draagbaar gereedschap...
CAT III	Een CAT III-meter is geschikt voor metingen in CAT I- en CAT II-omgevingen, alsook voor metingen aan enkel- en meerfasige (vaste) toestellen op meer dan 10 m van een CAT IV-omgeving, en metingen in of aan distributiekasten (zekeringkasten, verlichtingscircuits, elektrisch fornuis).
CAT IV	Een CAT IV-meter is geschikt voor metingen in CAT I-, CAT II- en CAT III-omgevingen alsook metingen op het primaire toevoerniveau. Merk op dat voor metingen op toestellen waarvan de toevoerkabels buitenshuis lopen (zowel boven- als ondergronds) een CAT IV-meter gebruikt moet worden.

Waarschuwing: Dit toestel werd ontwikkeld overeenkomstig EN 61010-1 installatie categorie CAT III 600V. Dit houdt bepaalde gebruiksbeperkingen in die te maken hebben met spanningen en spanningpieken die kunnen voorkomen in de gebruiksomgeving. Zie tabel hierboven.

Dit toestel is geschikt voor metingen tot max. 600 V aan:

- metingen in-/aan laagspanningsborden (zekeringkast achter de tellerkast)

DVM894

- metingen aan (vaste) enkel- en meerfasige-apparaten en circuits uitgezonderd in een CAT IV-omgeving (bv. metingen aan stopcontacten, elektrische fornuizen, verlichtingskringen, busbars, zekeringen en automaten).

Dit toestel is NIET geschikt voor metingen van/aan:

• spanningen hoger dan 1000 V
- metingen aan distributieborden en buiteninstallaties. Hieronder vallen de tellerkast en toestellen/circuits buiten of los van de huiselijke omgeving zoals kringen in schuurtjes, tuinhuisjes en vrijstaande garages, of kringen verbonden via ondergrondse leidingen zoals tuinverlichting of vijverpompen...

DIT TOESTEL IS ENKEL GESCHIKT VOOR METINGEN TOT 600 V IN CAT III.

5. Vervuilingsgraad

IEC 61010-1 specificeert verschillende types vervuilingsgraden welke bepaalde risico's met zich meebrengen. Iedere vervuilingsgraad vereist specifieke beschermingsmaatregelen. Omgevingen met een hogere vervuilingsgraad hebben een betere bescherming nodig tegen mogelijke invloeden van de verschillende types vervuiling die in deze omgeving kunnen voorkomen. Deze bescherming hangt hoofdzakelijk af van de isolatie en de eigenschappen van de behuizing. De opgegeven waarde van vervuilingsgraad geeft aan in welke omgeving dit apparaat veilig gebruikt kan worden.

Vervuilingsgraad 1	Omgeving zonder, of met enkel droge, niet-geleidende vervuiling. De voorkomende vervuiling heeft geen invloed (komt enkel voor in hermetisch afgesloten omgevingen).
Vervuilingsgraad 2	Omgeving met enkel niet-geleidende vervuiling. Uitzonderlijk kan tijdelijke geleiding door condensatie voorkomen (bv. huishoudelijke- en kantooromgeving).
Vervuilingsgraad 3	Omgeving waar geleidende vervuiling voorkomt, of droge niet-geleidende vervuiling die geleidend kan worden door verwachte condensatie (industriële omgevingen en omgevingen die blootgesteld worden aan buitenlucht zonder rechtstreeks contact met neerslag.
Vervuilingsgraad 4	Omgeving waar frequent geleidende vervuiling voorkomt, bv. veroorzaakt door geleidend stof, regen of sneeuw (in openlucht en omgevingen met een hoge vochtigheidsgraad of hoge concentraties fijn stof).

Waarschuwing: Dit toestel is ontworpen conform EN 61010-1

vervuilingsgraad 2. Dit houdt bepaalde gebruiksbeperkingen in die te maken hebben met de pollutie die kan voorkomen in de gebruiksomgeving. Zie tabel hierboven.

Dit toestel is enkel geschikt voor gebruik in omgevingen geclassificeerd als vervuilingsgraad 2.

6. Omschrijving

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

1	LCD-display: 3 1⁄2 digits, 2000 counts
2	aan/uit-knop
3	HOLD: laatste waarde vasthouden
4	draaischakelaar: functies en gewenst bereik selecteren
5	ingangspluggen

Display

		zwakke batterij
			Waarschuwing: Vervang de batterij van zodra de batterij-indicator verschijnt om onjuiste resultaten te vermijden. Dit kan leiden tot elektrische schokken en lichamelijke letsels.
		polariteitsaanduiding negatieve ingang
	HV	hoog-voltage symbool (600 VAC of 600 VDC)
		data-hold-modus

Ingang fitting

COM	algemene ingangsaansluiting
V, Ω, HzTEMP	ingangsaansluiting voor alle andere metingen
mA hFE	ingangsaansluiting voor transistor-, capaciteit-, en stroommetingen
10A	ingangsaansluiting voor stroomwaarden tussen 200 mA en 10 A

7. Gebruik

7.1 Voorbereiding

1. Schakel de meter in door de draaischakelaar te draaien. Indien de batterijspanning lager is dan 7 V, zal het lege-batterij-symbool verschijnen en moeten de batterijen vervangen worden.
2. Het waarschuwingssymbool naast de ingangsdraad wijst erop dat de ingangsspanning- of stroom de specifieke waarde niet mag overschrijden, dit om het interne circuit te beschermen tegen schade.
3. Stel de draaischakelaar in op de vereiste functie en het meetbereik.
4. Kies het hoogste bereik wanneer de te meten waarde onbekend is.
5. Wanneer u verbinding maakt, verbindt u eerst de gewone testdraad en vervolgens de ingeschakelde testdraad.
6. Verwijder eerst de geladen testdraad vooraleer u gaat loskoppelen.

7.2 Meetresultaten vasthouden

1. Druk op HOLD om de meetresultaten van de huidige metingen vast te houden.
2. Druk opnieuw op HOLD om de aflezing te ontgrendelen.

7.3 AC/DC Voltage Meting

WEES VOORZICHTIG BIJ HET METEN VAN HOOGSPANNINGSCIRCUITS OM ELEKTRISCHE SCHOKKEN EN LETSELS TE VOORKOMEN. TEST GEEN SPANNINGSWAARDEN HOGER DAN 600 V AC/DC.

1. Steek de zwarte testdraad in de COM-bus en de rode testdraad in de VTempΩ →Hz bus.
2. Zet de draaischakelaar op V = voor de DC-meting en op V ∼ voor de AC-meting. Selecteer het gepaste bereik.
3. Voor het meten verbindt u de testdraden met de spanningsbron- of lading.
4. Lees de waarde af bij de hoofdindicator op het LCD-scherm. Het polariteitssymbool geeft de polariteit weer van het uiteinde dat verbonden is met de rode testdraad.

Opmerkingen

• Bij een klein spanningsbereik, verschijnen onstabiele meetresultaten vooraleer de testdraden contact maken met het circuit. Dit is normaal aangezien de meter zeer gevoelig is. Wanneer de testdraden verbonden zijn met het circuit, verschijnen de tru-meetwaarden.
• Wanneer 1 verschijnt op het LCD-scherm betekent dit dat de meting het toegelaten meetbereik overschreden heeft. Er moet een hoger bereik geselecteerd worden.
• Wanneer de te meten schaalwaarde onbekend is, selecteert u eerst het hoogste bereik en verlaagt u het bereik.

7.4 AC/DC Stroommeting

WEES VOORZICHTIG BIJ HET METEN VAN HOOGSPANNINGSCIRCUITS OM ELEKTRISCHE SCHOKKEN EN LETSELS TE VOORKOMEN. TEST GEEN SPANNINGSWAARDEN HOGER DAN 600 V AC/DC.

OM ELEKTRISCHE SCHOKKEN EN VERWONDINGEN TE VERMIJDEN, HET CIRCUIT UITSCHAKELEN EN DE CONDENSATOREN ONTLADEN VOOR HET METEN VAN DE STROOM.

1. Steek de zwarte testdraad in de COM-bus.
2. Wanneer de te meten stroomwaarde < 200 mA, steekt u de rode testdraad in de mA bus. Wanneer de te meten stroomwaarde tussen 200 mA en 10 A ligt, steekt u de rode testdraad in de 10A bus.
3. Zet de draaischakelaar op A = voor de DC-meting en op A \~ voor de AC-meting. Selecteer het gepaste bereik.
4. Verbind de testdraden met het circuit.
5. Lees de waarde af op het display.
6. Het polariteitssymbool geeft de polariteit weer van de rode testdraad.

Opmerkingen

• Wanneer 1 verschijnt op het LCD-scherm betekent dit dat de meting het toegelaten meetbereik overschreden heeft. Er moet een hoger bereik geselecteerd worden.
• Wanneer de te meten schaalwaarde onbekend is, selecteert u eerst het hoogste bereik en verlaagt u het bereik.
• Het waarschuwingssymbool geeft weer dat de maximale stroomwaarde van de mA bus 200 mA is en de maximale stroomwaarde van de 10A bus 10 A.
  Ongeacht welke bus u gebruikt, zal de zekering doorbranden bij een te hoge stroomwaarde.

7.5 Weerstandmeting

OM ELEKTRISCHE SCHOKKEN EN VERWONDINGEN TE VERMIJDEN, HET CIRCUIT UITSCHAKELEN EN DE CONDENSATOREN ONTLADEN VOOR HET METEN VAN DE WEERSTAND.

1. Steek de zwarte testdraad in de COM-bus en de rode testdraad in de VTempΩ →Hz-bus.
2. Zet de draaischakelaar op Ω en selecteer het gepaste bereik.
3. Verbind de testdraden met de uiteinden van de weerstand of met het circuit.
4. Lees de waarde af op het LCD-display.

Opmerkingen

- Bij een geopende ingang, verschijnt 1 op het LCD-display om te waarschuwen voor overbelasting. Voor het meten van weerstanden hoger dan 1 MΩ, kan het enkele seconden duren vooraleer u een stabiele meting verkrijgt. Dit is normaal voor metingen van hoge weerstanden.

7.6 Diode

1. Steek de zwarte testdraad in de COM-bus en de rode testdraad in de VTempΩ →Hz bus.
2. Zet de draaischakelaar op .
3. Voor het testen verbindt u de rode testdraad met de anode en de zwarte testdraad met de kathode van de diode.
4. Lees de waarde af op het LCD-display.

Opmerkingen

• De meter geeft de voorwaartse spanningsval van de diode weer.
• Wanneer de testdraden omgedraaid of geopend, verschijnt 1 op het LCD-scherm.

7.7 Continuïteit

OM ELEKTRISCHE SCHOKKEN EN VERWONDINGEN TE VERMIJDEN, HET CIRCUIT UITSCHAKELEN EN DE CONDENSATOREN ONTLADEN VOOR HET METEN VAN DE CONTINUÏTEIT

DVM894

1. Steek de zwarte testdraad in de COM-bus en de rode testdraad in de VTempΩ →Hz bus.
2. Zet de draaischakelaar op .••)
3. Verbind de twee testdraden met twee uiteinden van het circuit. Indien de weerstand van het circuit < 50 Ω, maakt de ingebouwde zoemer geluid.

7.8 Capaciteit

OM ELEKTRISCHE SCHOKKEN EN VERWONDINGEN TE VERMIJDEN, HET CIRCUIT UITSCHAKELEN EN DE CONDENSATOREN ONTLADEN VOOR HET METEN VAN DE CAPACITEIT.

1. Steek de zwarte testdraad in de COM-bus en de rode testdraad in de hFE-mA bus.
2. Plaats de draaischakelaar op 16 en selecteer het gepaste bereik.
3. Verbind de twee testdraden met twee uiteinden van het circuit/de condensator en lees de waarde af op het LCD-display.

7.9 Meting van de frequentie

1. Steek de zwarte testdraad in de COM-bus en de rode testdraad in de VTempΩ →Hz bus.
2. Zet de draaischakelaar op Hz.
3. Verbind de twee testdraden met twee uiteinden van het circuit en lees de waarde af op het LCD-display.

7.10 Temperatuur

OM ELEKTRISCHE SCHOKKEN EN VERWONDINGEN TE VERMIJDEN, GEEN OPPERVLAKKEN METEN VAN OBJECTEN MET EEN ELEKTRISCHE POTENTIAAL HOGER DAN 600 VDC/24 VAC.

1. Steek de multifunctionele adapter met het IN-uiteinde in de hFE→mA-bus en het COM-uiteinde in de COM-bus.
2. Steek het K-thermokoppel in de multifunctionele adapter volgens de juiste polariteit.
3. Zet de draaischakelaar op TEMP.
4. Gebruik het thermokoppel om de temperatuur van het testobject oppervlak te meten.
5. Lees de waarde af op het LCD-display.

7.11 Transistor Versterking

OM ELEKTRISCHE SCHOKKEN EN VERWONDINGEN TE VERMIJDEN, GEEN SPANNINGSWAARDEN VAN > 2500 V AC/DC TESTEN.

1. Steek de multifunctionele adapter met het IN-uiteinde in de hFE-I(mA-bus en het COM-uiteinde in de COM-bus.
2. Zet de draaischakelaar op hFE en selecteer het gepaste bereik.

DVM894

1. Bepaal of de te testen transistor een NPN- of PNP-type is. Vervolgens steekt u de 3 pinnen van de transistor in de overeenkomstige gaten van de multifunctionele adapter.
2. Lees de transistorversterking bij benadering af op het LCD-scherm.

8. Reiniging en onderhoud

Instructies voor een veilig onderhoud

• Ijkingen, onderhoud, herstellingen en andere werkzaamheden mogen enkel uitgevoerd worden door geschoolde technici die vertrouwd zijn met de werking van de meter en met het gevaar van elektrische schokken. Repareer de meter niet zelf tenzij u hiervoor gekwalificeerd bent en over de nodige informatie beschikt wat betreft ijking, prestatietests en onderhoud.
• Voor het onderhoud van de meter, gebruik enkel de vermelde en goedgekeurde reserve-onderdelen.
• Voor u de behuizing opent, ontkoppelt u alle voedingsbronnen en zorgt u ervoor dat er geen statische elektriciteit aanwezig is, dit om schade aan de metercomponenten te vermijden.
• Wees ervan bewust dat er gevaarlijke spanningen aanwezig kunnen zijn in bepaalde condensators in de meter, zelfs na het uitschakelen.

OM ELEKTRISCHE SCHOKKEN TE VERMIJDEN, VERWIJDER ALTIJD DE TESTDRADEN ALVORENS DE BEHUIZING TE OPENEN. OM BRAND TE VOORKOMEN, GEBRUIK ENKEL ZEKERINGEN MET DEZELFDE SPECIFICATIES. OM ELEKTRISCHE SCHOKKEN EN/OF BESCHADIGING AAN HET INSTRUMENT TE VERMIJDEN, VERMIJD WATER-INSIJPELING IN DE BEHUIZING. ZIE WAARSCHUWING OP ACHTERKANT METER.

DE GEBRUIKER MAG GEEN INWENDIGE ONDERDELEN VERVANGEN. VERVANG BESCHADIGDE OF VERLOREN ACCESSOIRES ENKEL DOOR ACCESSOIRES VAN HETZELFDE TYPE MET DEZELFDE SPECIFICATIES. BESTEL EXTRA ACCESSOIRES, BVB.TESTDRADEN, BIJ UW DEALER.

SCHAKEL DE METER UIT EN VERWIJDER DE TESTDRADEN VÓOR U DE BATTERIJ OF ZEKERINGEN VERVANGT.

Algemeen onderhoud

Maak het toestel geregeld schoon met een vochtige, niet-pluizende doek en een kleine hoeveelheid schoonmaakmiddel. Gebruik geen alcohol, schuur- of oplosmiddelen.

Vuil of vocht in de aansluitingen kan de meetresultaten beïnvloeden. Om de aansluitingen te reinigen:

1. Schakel de meter uit.
2. Ontkoppel de meetpennen van het te meten circuit. Ontkoppel alle testdraden van de ingangsaansluitingen.
3. Verwijder voorzichtig alle vuil uit de aansluitingen.
4. Dompel een wattenstaafje in een middel om te reinigen en te oliën en reinig de aansluitingen.
5. Zorg ervoor dat de aansluitingen perfect schoon en droog zijn voor u de meter opnieuw gebruikt.

Batterijen vervangen

LEGE/SLECHTE BATTERIJEN KUNNEN ONJUISTE MEETRESULTATEN OPLEVEREN, HETGEEN KAN LEIDEN TOT ELEKRISCHE SCHOKKEN OF LICHAMELIJKE LETSELS. VERVANG DAAROM DE BATTERIJ VAN ZODRA DE BATTERIJ-INDICATOR VERSCHIJNT.

Gebruik enkel batterijen van hetzelfde type en met dezelfde specificaties (9 V). OM ELEKTRISCHE SCHOKKEN OF LICHAMELIJKE LETSELS TE VERMIJDEN, SCHAKEL ALTIJD DE METER UIT EN VERWIJDER DE TESTDRADEN ALVORENS DE BEHUIZING TE OPENEN.

U MAG BATTERIJEN NOOIT DOORBOREN OF IN HET VUUR GOOIEN (EXPLOSIEGEVAAR). PROBEER GEEN ONHERLAADBARE (ALKALINE-) BATTERIJEN TE HERLADEN. GOOI BATTERIJEN WEG VOLGENS DE PLAATSELIJKE MILIEUWETGEVING. HOUD BATTERIJEN BUITEN HET BEREIK VAN KINDEREN.

1. Schakel de meter uit.
2. Ontkoppel de meetpennen van het te meten circuit. Ontkoppel alle testdraden van de ingangsaansluitingen.
3. Schroef het batterijdeksel los aan de achterkant van de meter.
4. Vervang de batterij (9 V). Gebruik geen herlaadbare batterijen en respecteer de polariteit.
5. Sluit het batterijdeksel en draai de schroef vast.

De zekering vervangen

Gebruik enkel zekeringen van hetzelfde type, met dezelfde specificaties en snelheid (F250mA/250V, F10A/500V keramisch). ZEKERINGEN MOETEN SLECHTS ZELDEN WORDEN VERVANGEN EN EEN KAPOTTE ZEKERING IS BIJNA ALTIJD HET GEVOLG VAN EEN MENSELIJKE FOUT. OM ELEKTRISCHE SCHOKKEN OF LICHAMELIJKE LETSELS TE VERMIJDEN, SCHAKEL ALTIJD DE METER UIT EN VERWIJDER DE TESTDRADEN ALVORENS DE BEHUIZING TE OPENEN.

1. Schakel de meter uit.
2. Ontkoppel de meetpennen van het te meten circuit. Ontkoppel alle testdraden van de ingangsaansluitingen.
3. Verwijder de batterij.
4. Verwijder de beschermhoes, draai de schroeven los aan de achterkant van de meter en open de behuizing voorzichtig.

De zekeringen bevinden zich aan de onderkant van de printplaat.

1. Vervang de gesprongen zekering door een zekering van hetzelfde type en met dezelfde specificaties.
2. Sluit de behuizing en draai de schroeven vast. Plaats de beschermhoes terug.
3. Plaats de batterij terug en sluit het batterijdeksel.

Opslag

• Verwijder de batterijen als het toestel gedurende een langere tijd niet gebruikt wordt. Oude batterijen kunnen lekken en het toestel beschadigen.
• U mag het toestel niet opbergen in een omgeving die blootgesteld is aan hoge temperaturen of een hoge vochtigheidsgraad.

De zekering vervangen

VERVANG DE TESTDRADEN DOOR IDENTIEKE OF COMPATIBELE TESTDRADEN.

SPECIFICATIES TESTDRADEN: 1000 V, 10 A.

• Vervang versleten testdraden.

9. Technische specificaties

Gelijkspanning

bereik	resolutie	nauwkeurigheid
200 mV	0.1 mV	± (0.5 % van de waarden + 2 cijfers)
2 V	1 mV
20 V	10 mV
200 V	100 mV
600 V	1 V	± (0.8 % van de waarden + 2 cijfers)

• Max. ingangsspanning: 250 VDC bij 200 mV, 600 VDC elders.
• Ingangsimpedantie: 10 MΩ.

Opmerkingen

- Bij een klein spanningsbereik, verschijnen onstabiele meetresultaten vooraleer de testdraden contact maken met het circuit. Dit is normaal aangezien de meter zeer gevoelig is. Wanneer de testdraden verbonden zijn met het circuit, verschijnen de tru-meetwaarden.

Wisselspanning

bereik	resolutie	nauwkeurigheid
2 V	1 mV	± (0.8 % van de waarden + 3 cijfers)
20 V	10 mV
200 V	100 mV
600 V	1 V	± (1.2 % van de waarden + 2 cijfers)

• Max. ingangsspanning: 250 VDC bij 200 mV, 600 VDC bij andere resoluties.
- Ingangsimpedantie: 10 MΩ.
- Frequentierespons: 200 Hz bij 600 V bereik, 40-400 Hz bij andere bereiken.
- Respons: gemiddeld (sinusgolf RMS).

Opmerkingen

- Bij een klein spanningsbereik, verschijnen onstabiele meetresultaten vooraleer de testdraden contact maken met het circuit. Dit is normaal aangezien de meter

DVM894

zeer gevoelig is. Wanneer de testdraden verbonden zijn met het circuit, verschijnen de tru-meetwaarden.

Gelijkstroom

bereik	resolutie	nauwkeurigheid
2 mA	1 μA	± (0.8 % van de waarden + 1 cijfer)
20 mA	10 μA
200 mA	0.1 mA	± (1.5 % van de waarden + 1 cijfer)
10 A	10 mA	± (2.0 % van de waarden + 5 cijfers)

• Overbelastingsbeveiliging:

o mA bereik: herinstelbare zekering F1, 400 mA/600 V (snelle reactie).
- 10 A bereik: F2, 10 A/600 V zekering (snelle reactie).

• Max. ingangsstroom:

○ mA bus (mA bereik): 200 mA.
○ 10 A-bereik: 10 A.

Wisselstroom

bereik	resolutie	nauwkeurigheid
20 mA	10 μA	± (1.0 % van de waarden + 5 cijfers)
200 mA	0.1mA	± (1.8 % van de waarden + 5 cijfers)
10 A	10 mA	± (3.0 % van de waarden + 7 cijfers)

- Beveiligd tegen overbelasting:

• ma bereik: herinstelbare zekering F1, 400 mA/600 V (snelle reactie).
• 10 A bereik: F2, 10 A/600 V zekering (snelle reactie).

• Max. ingangsstroom:

○ mA bus (mA bereik): 200 mA.
○ 10 A-bereik: 10 A.

• Frequentierespons: 40-400 Hz.
• Respons: gemiddeld (sinusgolf RMS).

Weerstand

bereik	resolutie	nauwkeurigheid
200 Ω	0.1 Ω	± (0.8 % van de waarden + 3 cijfers)
2 kΩ	1 Ω	± (0.8 % van de waarden + 2 cijfers)
20 kΩ	10 Ω
200 kΩ	100 Ω
2 MΩ	1 kΩ
20 MΩ	10 kΩ	± (1.0 % van de waarden + 2 cijfers)
200 MΩ	100 kΩ	± (6.0 % van de waarden + 10 cijfers)

• Overbelastingsbeveiliging: 250 V AC/DC.
- Open-circuit spanning: DC 2.8 V.

Diode

bereik	resolutie	Functie
	1 mV	voorwaartse spanning van de diode bij benadering

DVM894

Continuïteitstest

	Functie
●)	ingebouwde zoemer maakt geluid indien de weerstand lager is dan 50 Ω

Frequentie

bereik	resolutie	nauwkeurigheid
20 kHz	10 Hz	± (2.0 % van de waarden + 5 cijfers)

Capaciteit

bereik	resolutie	nauwkeurigheid
2 nF	1 pF	± (4.0 % van de waarden + 3 cijfers)
20 nF	10 pF
200 nF	0.1 nF
2 μF	1 nF
100 μF	100 nF	± (6.0 % van de waarden + 10 cijfers)

Temperatuur

bereik	resolutie	nauwkeurigheid
-20 C naar 0°C	1°C	± (5.0 % van de waarden + 4 cijfers)
1 C naar 400°C		± (2.0 % van de waarden + 3 cijfers)
401 C naar 1000°C		± (2.0 % van de waarden + 5 cijfers)

Transistor

bereik	omschrijving	meetvoorwaarde
hFE	hFE benadering(0-1000)	basisstroom 10 μA Vce is c.a.2.8 VDC

Algemene Technische specificaties

buiten-bereik-indicatie	ja, 1
continuiteitszoemer	ja
transistortest	ja
diodetest	ja
batterij-laag-indicatie	ja
max. display	1999
afmetingen LCD-scherm	31 x 61 mm
bereikmodus	manueel
data-hold	ja
achtergrondverlichting	nee
afmetingen	195 x 89 x 51 mm
gewicht (met batterij)	± 366 g

DVM894

voeding	1 x 9 V batterij (6F22)
verpakking	blister
accessoires	handleiding / testdraden / beschermhoes / batterij / K-thermokoppel (250 °C) / multifunctionele adapter
automatische uitschakeling	ja

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

© AUTEURSRECHT

Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden.

Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.

MODE D'EMPLOI

1. Introduction

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.
• Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg:

- alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving.

- verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).

- defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.

- defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.

- schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand).

- schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat.

- alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.

- Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

- Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

- Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.

- Elke commerciële garantie laat deze rechten onverminderd.

- Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden. - Elke commerciële garantie laat deze rechten onverminderd.

Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).

FR
