WS 9172 - Temperatuurregelaar TECHNOLINE - Gratis gebruiksaanwijzing en handleiding

Producttype	Draadloze binnen-/buitentemperatuurregelaar
Merk	TECHNOLINE
Model	WS 9172
Afmetingen basisstation	70 x 110 x 21,7 mm
Afmetingen buitensensor	39 x 97 x 25 mm
Gewicht	Ongeveer 100 g (station), 60 g (sensor)
Voeding	Station: 2 AAA-batterijen (LR03); Sensor: 2 AAA-batterijen (LR03)
Weergave	LCD met tijd (12/24u), binnen- en buitentemperatuur, MIN/MAX-indicatoren, batterij bijna leeg, ontvangst
Temperatuureenheid	°C of °F naar keuze
Binnenmeetbereik	0 °C tot 50 °C (32 °F tot 122 °F)
Buitenmeetbereik	-40 °C tot 70 °C (-40 °F tot 158 °F)
Binnenprecisie	±1 °C (tussen 20 °C en 24 °C), ±2 °C anders
Buitenprecisie	±1 °C (tussen 20 °C en 24 °C), ±2 °C anders
Resolutie	0,1 °C / 0,1 °F
Transmissiefrequentie	433 MHz
Transmissiebereik	Tot 100 m in open veld
Hoofdfuncties	Tijdweergave, binnen-/buitentemperatuur, MIN/MAX-waarden, omschakeling °C/°F, 12/24u-formaat, batterij-indicator, wand- of tafelmontage
Onderhoud en reiniging	Afnemen met een zachte, droge doek. Geen oplosmiddelen of schurende middelen gebruiken.
Veiligheid	Alleen voor binnengebruik. Niet blootstellen aan water, schokken of extreme temperaturen. Let op de polariteit van de batterijen.
Batterijen	Alleen niet-oplaadbare alkalinebatterijen. Gebruikte en nieuwe batterijen niet mengen. Verwijderen bij langdurig niet-gebruik.
Recycling	Niet bij het huishoudelijk afval gooien. Inleveren bij een recyclingpunt of milieustraat volgens de plaatselijke regels.

Veelgestelde vragen - WS 9172 TECHNOLINE

Hoe stel ik de tijd in op de WS 9172?

Houd de °C/°F / SET-knop 2 seconden ingedrukt. De 12/24u-weergave knippert. Gebruik MAX/MIN / + om 12 of 24u te kiezen, druk daarna op SET om te bevestigen. Herhaal dit om uren en minuten in te stellen. Geen actie gedurende 30 seconden verlaat de instelling.

Hoe schakel ik van °C naar °F?

In de normale modus drukt u kort op de °C/°F / SET-knop om te schakelen tussen eenheden.

Hoe toon ik de MIN- en MAX-temperaturen?

Druk op de MAX/MIN / +-knop om te doorlopen: maximumwaarde (MAX-pictogram), minimumwaarde (MIN-pictogram), actuele waarde (geen pictogram).

Hoe reset ik de MIN/MAX-waarden?

Wanneer u een MAX- of MIN-waarde weergeeft, houdt u de MAX/MIN / +-knop 2 seconden ingedrukt. De gegevens worden ook elke dag om middernacht automatisch gereset.

Wat te doen als de buitentemperatuur niet wordt weergegeven of knippert?

Controleer of de sensor is ingeschakeld (batterijen correct geplaatst) en zich binnen 100 m van het station bevindt, zonder grote obstakels. Houd het station uit de buurt van elektronische apparaten en metalen oppervlakken. Als het probleem aanhoudt, reset dan door de batterijen 2 minuten te verwijderen en opnieuw te plaatsen.

Wat is het bereik van de buitensensor?

Het maximale bereik is 100 meter in open veld. Muren, betonnen gebouwen, hoogspanningskabels en elektrische apparaten kunnen het bereik verminderen.

Hoe vervang ik de batterijen van het station of de sensor?

Open het compartiment, verwijder de oude batterijen, wacht 2 minuten voor een volledige reset, plaats daarna nieuwe alkaline AAA-batterijen met de juiste polariteit. Sluit het deksel. Het station moet tegelijk met de sensor worden gereset om de verbinding tot stand te brengen.

Waarom verschijnt het pictogram voor bijna lege batterij?

Als het pictogram in de kolom IN verschijnt, vervang dan de batterijen van het station. Als het in de kolom OUT verschijnt, vervang dan de batterijen van de buitensensor.

Wat zijn de gebruiksvoorschriften?

Gebruik het apparaat alleen binnenshuis, behalve de buitensensor. Vermijd stoten, direct zonlicht, vocht en stof. Open de behuizing niet. Niet in vuur gooien. Volg de veiligheidsinstructies voor batterijen.

Hoe reinig ik het scherm en de behuizing?

Gebruik een zachte, droge doek. Gebruik geen chemische middelen, oplosmiddelen of schuurmiddelen. Dompel het apparaat nooit onder in water.

GEBRUIKSAANWIJZING WS 9172 TECHNOLINE

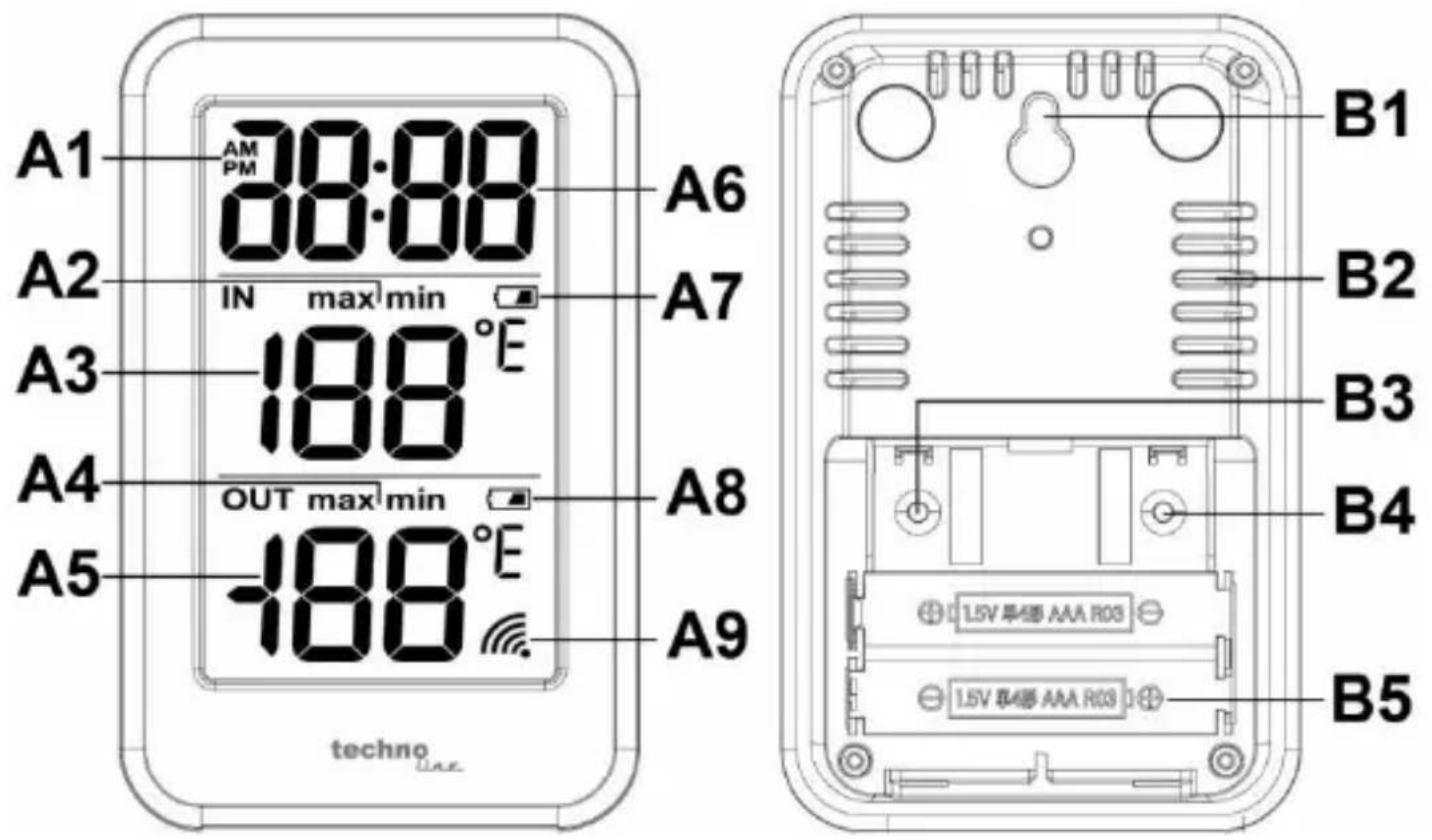

A – Voorzijde / display

A1 – Pictogram AM/PM A6 - Tijd

A2 – MIN/MAX-pictogram (binnen) A7 – Pictogram batterij bijna leeg (station)

A3 – Binnentemperatuur (sensor) A8 – Pictogram batterij bijna leeg

A4 – MIN/MAX-pictogram (buiten) A9 – Pictogram sensorontvangst

A5 – Buitentemperatuur

B – Achterkant / toetsen en behuizing

B1 – Ophanggat B4 – “°C/°F / SET” toets

B2 – Ventilatieopeningen B5 – Batterijvak

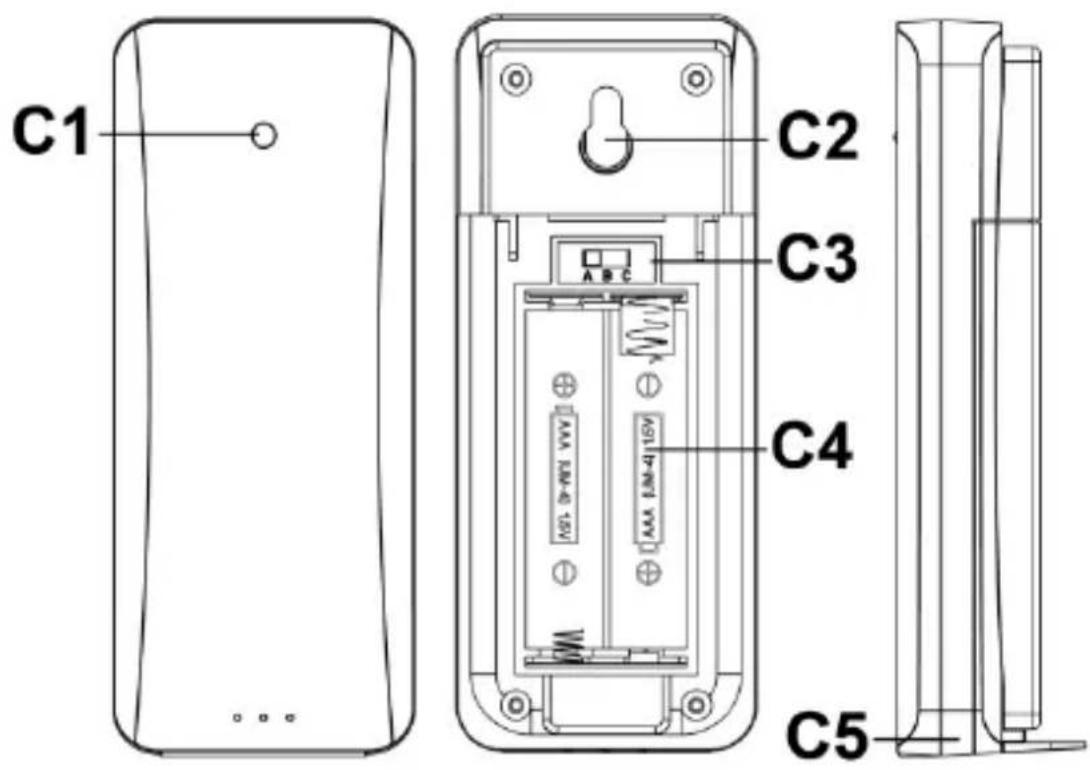

C1 – LED radiosignaal C4 – Batterijvak

C2 – Ophanggat C5 – Voet

C3 – Kanaalschakelaar

Functions

• Handmatig instellen van de tijd
• Temperatuur kan worden uitgedrukt in°C of °F.
  • 12-/24-uurs tijdweergave.
• Weergave van binnen-/buitentemperatuur en MIN/MAX binnen-/buitentemperatuur
• "Batterij bijna leeg"-pictogrammen voor station en sensor
• Muurmontage of geplaatst op een tafel.

Eerste gebruik

• Plaats het station en de sensor naast elkaar op een vlakke ondergrond, en open het batterijvak van zowel het station als de sensor. Laat de sensor staan op het kanaal vanuit de fabriek ingesteld voor dit station (A).
• Plaats 2x AAA batterijen met de juiste polariteit (+/- aanduidingen) in de buitensensor en plaats kort nadien (binnen 30 seconden) 2x AAA batterijen met de juiste polariteit (+/- aanduidingen) in het basisstation.
• Het display van de station toont gedurende 2 seconden alle segmenten, en begint dan te werken. Sluit, eens de buitentemperatuur ontvangen, de batterijvakken terug. Plaats de sensor en het station

overeenkomstig de veiligheidsaanwijzingen.

Opmerkingen

• Plaats voor de best mogelijke meting de buitensensor beschermd tegen regen, wind en rechtstreeks zonlicht.
• Open voor het vervangen van de batterijen het batterijvak, en verwijder de oude batterijen. Wacht 2 minuten om het station en de sensor volledig te resetten, en volg de stappen hierboven bij nieuwe batterijen.

Handmatig instellen van de tijd

• Hou in de normale weergavemodus de toets “°C/°F / SET” 2 seconden ingedrukt om de tijdsinstelling te openen; de 12-/24-uurs tijdsweergave gaat knipperen.
• Druk op de toets “MAX/MIN / +” om het 12 of 24 uurs display te kiezen. In de 12 uurs weergave wordt de tijd getoond met hetzij het PM-(namiddag) of het AM- (voormiddag) pictogram om de juiste tijd aan te geven. Druk op de toets “°C/°F / SET” om uw wijzigingen op te slaan, en door te gaan met de volgende insteloptie.
• Het uurdisplay gaat knipperen, druk op de toets "MAX/MIN / +" om het uur in te stellen. Druk op de toets "°C/°F / SET" om uw wijzigingen op te slaan, en door te gaan met de volgende insteloptie.
• Het minutendisplay gaat knipperen, druk op de toets "MAX/MIN / +" om de minuten in te stellen. Druk op de toets "°C/°F / SET" om uw veranderingen op te slaan, de instellingen te verlaten, en terug te keren naar de normale weergavemodus.

Opmerkingen

• Hou de toets "MAX/MIN / +" in de instelmodus ingedrukt, om de instelwaarden snel te wijzingen.
• Druk gedurende 30 seconden op geen enkele toets om automatisch het instelproces te verlaten, en terug te keren naar de normale displaymodus.

Temperatuureenheid

Druk in de normale weergavemodus op de toets “°C/°F / SET” om te wisselen tussen temperatuurweergave in °C of °F.

MIN/MAX waarde-weergave, en reset

- Druk in de normale weergavemodus op de toets "MAX/MIN / +" om te schakelen tussen de maximum waarde-weergave (MAX pictogram zichtbaar), de minimum-waarde weergave (MIN pictogram zichtbaar) of

de weergave van de actuele waarde (geen MIN/MAX pictogram zichtbaar)

• Hou de toets "MAX/MIN / +" gedurende 2 seconden ingedrukt terwijl u de maximum- of minimumwaardes ziet, om de maximum of minimum gegevensgeschiedenis te resetten.
• De MIN/MAX waarden worden dagelijks om 0:00 uur automatisch gereset.

Indicator lege batterij

• Indien in de kolom "IN" het pictogram zichtbaar is dat de batterij bijna leeg is, moet u de batterij van het basisstation zo snel mogelijk vervangen.
• Indien in de kolom "OUT" het pictogram zichtbaar is dat de batterij bijna leeg is, moet u de batterij van de buitensensor zo snel mogelijk vervangen.

Verklaring van conformiteit

Hierbij verklaart Technotrade dat dit product WS 9172 in overeenstemming is met de essentiële vereisten en andere relevante bepalingen van Richtlijn 2014/53/EU en ROHS 2011/65/EC. De originele EU-conformiteitsverklaring is te vinden op: www.technoline.de/doc/4029665091723

Specifications

Meetbereik binnenshuis: 0°C (32°F) - 50°C (122°F)

Indien de temperatuur lager is dan 0°C(32°F), wordt op het display 0°C(32°F) zichtbaar.

Indien de temperatuur hoger is dan 50°C(122°F), wordt op het display 50°C(122°F) zichtbaar.

Nauwkeurigheid binnentemperatuur: ±1°C (20°C-24°C/68°F-75°F), ±2°C rest

Meetbereik buitenshuis: -40^ ( -40^ ) \~ 70^ ( 158^ )

Indien de temperatuur lager is dan -40°C(-40°F), wordt op het display -40°C(-40°F) zichtbaar.

Indien de temperatuur hoger is dan 70°C(158°F), wordt op het display 70°C(158°F) zichtbaar.

Nauwkeurigheid buitentemperatuur: ±1°C (20°C-24°C/68°F-75°F), ±2°C rest

Temperatuurresolutie: 0,1°C / 0,1°F

Zendfrequentie: 433 MHz

Maximum zendvermogen: 8 dBm

Zendbereik: 100 m (open veld)

Afmetingen: 70 x 110 x 21,7mm voor het basisstation,

39 x 97 x 25mm voor de buitensensor

Batterij: 2 x AAA/LR03 Micro voor het basisstation,

2 x AAA/LR03 Micro voor de buitensensor

Omgevingseffecten op de ontvangst

Het station ontvangt de nauwkeurige buitentemperatuur via draadloze technologie. Zoals met alle draadloze apparatuur, kan de ontvangst in de volgende gevallen worden aangetast:

• Grote afstand tot de zender
• Nabij bergen en valleien
- Nabij snelwegen, treinsporen, vliegvelden, hoogspanningskabels, enz.
- Nabij bouwterreinen
• Tussen hoge gebouwen
• Binnenin betonnen gebouwen
- Nabij elektrische apparatuur (computers, tv's, enz.) en metalen structuren
- Binnenin bewegende voertuigen

Plaats het station op een plek met optimale signalen, d.w.z. dicht in de buurt van een raam en uit de buurt van metalen oppervlaktes of elektrische apparaten.

Voorzorgsmaatregelen

• Het hoofdapparaat is uitsluitend bestemd voor gebruik binnen. Alleen de buitensensor mag buiten worden gebruikt.
• Stel het apparaat niet bloot aan overmatige krachten of schokken.
• Stel het apparaat niet bloot aan extreme temperaturen, direct zonlicht, stof of luchtvochtigheid.
• Dompel het apparaat niet onder in water.
• Laat het niet in contact komen met bijtende materialen.
• Stel het apparaat niet bloot aan open vuur, omdat het kan exploderen.
• Open de behuizing niet, en wijzig geen enkel onderdeel van dit apparaat.

Veiligheidswaarschuwingen batterijen

• Gebruik uitsluitend alkaline batterijen, geen herlaadbare batterijen.
• Neem bij het plaatsen van de batterijen de juiste polariteit in acht (+/-).
• Vervang altijd alle batterijen tegelijk.

- Gebruik nooit nieuwe en gebruikte batterijen door elkaar.

- Verwijder lege batterijen onmiddellijk.

- Verwijder de batterijen als het toestel niet wordt gebruikt.

- Herlaad de batterijen niet en gooi ze niet in vuur: de batterijen zouden kunnen ontploffen.

- Zorg ervoor dat de batterijen uit de buurt van metalen voorwerpen worden bewaard, omdat hierdoor kortsluiting kan ontstaan.

- Stel batterijen niet bloot aan extreme temperaturen, luchtvochtigheid of direct zonlicht.

- Houd alle batterijen buiten bereik van kinderen. Er bestaat gevaar van verstikking.

Gebruik dit product uitsluitend voor het doel waarvoor het is bedoeld!

Neem wettelijke heffingen in verband met de afvoer van batterijen in aanmerking

Oude batterijen horen niet bij het huishoudelijk afval, omdat deze schade aan de gezondheid en het milieu kunnen veroorzaken. U kunt gebruikte batterijen kosteloos inleveren bij uw dealer of inzamelpunten. U bent als eindgebruiker

wettelijk verplicht verbruikte batterijen in te leveren bij distributeurs of andere inzamelpunten!

Houd rekening met heffingen in het kader van wetgeving m.b.t. het afvoeren van elektrische apparatuur

Dit symbool betekent dat u elektrische apparaten aan het einde van hun nuttige levensduur gescheiden van het gewone huisvuil moet weggooien. Lever uw apparaat in bij een plaatselijk inzamelpunt voor afvalverwerking of bij een recyclingcentrum. Dit geldt voor alle landen in de Europese

Unie, en voor andere Europese landen met inzamelsystemen voor gescheiden afval.

Panoramica

A1 AM PM 38:00 A2 IN max min A3 188°E A4 OUT max min A5 -188°E A6 A7 A8 A9 techno B1 B2 B3 B4 B5

C1 C2 C3 C4 C5

A – Lato anteriore / Display
