GEBRUIKSAANWIJZING WS 9140 TECHNOLINE

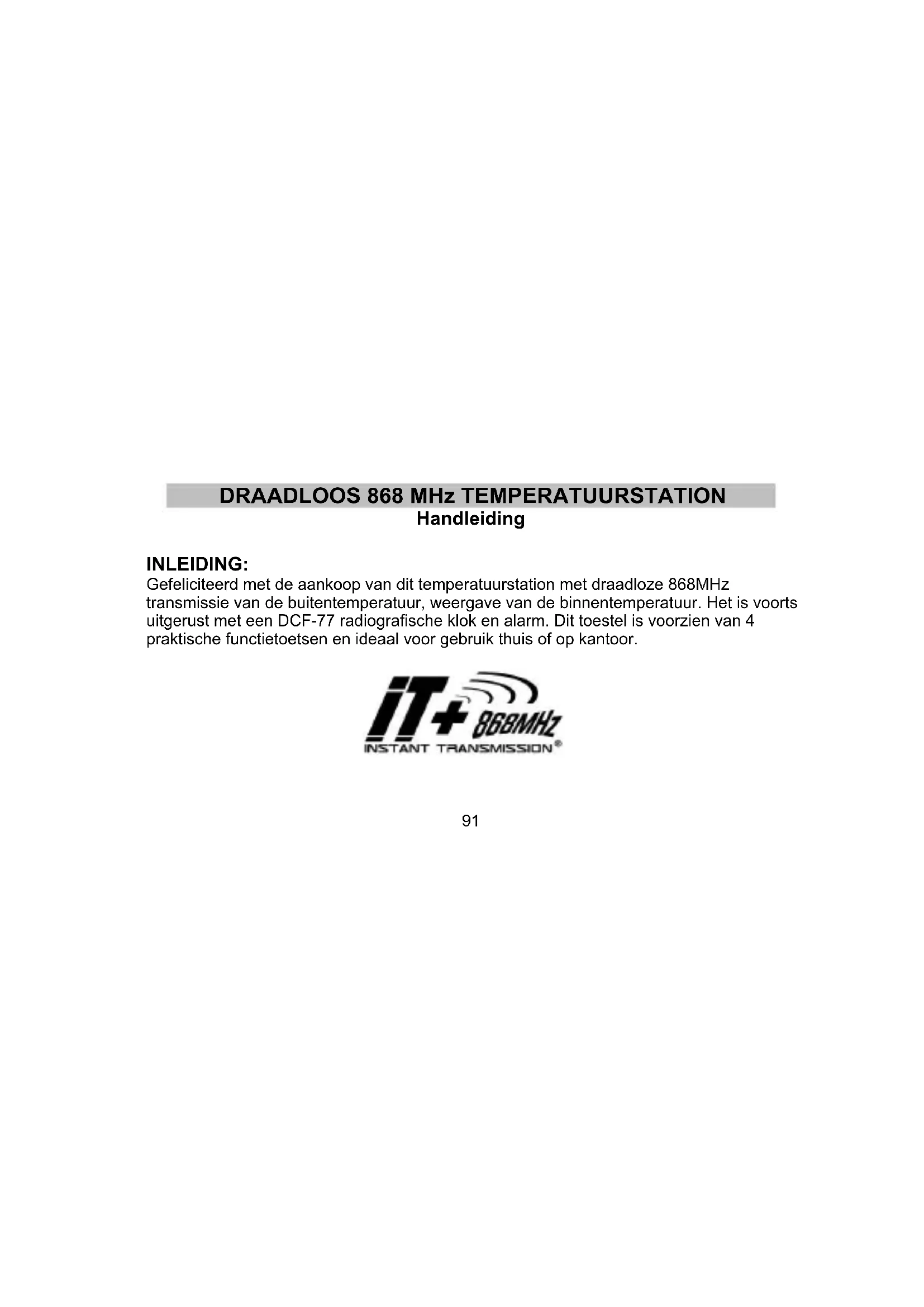

Handleiding INLEIDING: Gefeliciteerd met de aankoop van dit temperatuurstation met draadloze 868MHz transmissie van de buitentemperatuur, weergave van de binnentemperatuur. Het is voorts uitgerust met een DCF-77 radiografische klok en alarm. Dit toestel is voorzien van 4 praktische functietoetsen en ideaal voor gebruik thuis of op kantoor.92 Deksel batterijvak LCD- scherm Standaard Ophanggaatje Functietoetsen EIGENSCHAPPEN: Het Temperatuurstation93

• Functie atoomtijd (DCF-radiografische tijd) met mogelijkheid tot handmatig instellen

• Tijdontvangst AAN/UIT (instelbaar)

• 24-uren tijdweergave

• Uitgerust met repeteerwekker met sluimeralarm

• Weergave temperatuur instelbaar op Celsius (°C)

• Weergave binnen- en buitentemperatuur met MIN/MAX-registraties

• Alle MIN/MAX-registraties kunnen worden geannuleerd

• Draadloze transmissie via 868 MHz

• Ontvangst buitensignaal met tussenpauzen van 4 seconden

• Voor op tafel of aan de muur94 De buitentemperatuurzender

• Transmissie van buitentemperatuur naar Temperatuurstation via 868 MHz.

• Regenbestendige bekapping

• Omhulsel voor bevestiging aan muur (ophangen op een beschutte plek. Vermijd rechtstreekse regen en direkt zonlicht) OPSTARTEN: Let op: Dit temperatuurstation kan slechts een buitenzender ontvangen.

1. Plaats eerst de batterijen in de temperatuurzender (zie “Plaatsen en vervangen

van batterijen in de temperatuurzender“).95

2. Onmiddellijke daarna en wel binnen 30 seconden de batterijen in het

Temperatuurstation plaatsen (zie “Plaatsen en vervangen van batterijen in de temperatuurzender“). Zodra de batterijen zijn geplaatst lichten alle secties van het scherm even op. Vervolgens worden de tijd 0:00 en de weerplaatjes met zon en wolkje weergegeven, en de binnentemperatuur weergegeven. Als dit na 60 seconden nog steeds niet het geval is, neem de batterijen dan uit en wacht 30 seconden alvorens deze weer te plaatsen.

3. Nadat de batterijen in de sensor zijn geplaatst begint het Temperatuurstation data

van de sensor te ontvangen. De buitentemperatuur en het pictogram van de signaalontvangst zullen nu door het Temperatuurstation worden weergegeven. Als dit na 5 minuten niet het geval is, dienen de batterijen te worden uitgenomen en herstart te worden vanaf stap 1.

4. Teneinde voldoende ontvangst van het 868 MHz-zendsignaal te verzekeren mag

de afstand tussen de sensor en de uiteindelijke positie van het Temperatuurstation niet meer bedragen dan 100 meter (zie opmerkingen onder “Ophangen” en “868 MHz-ontvangst”).96

5. Zodra de op afstand gemeten temperatuur door het Temperatuurstation is

ontvangen en wordt weergegeven, wordt automatisch de ontvangst van de DCF- tijd (radiografisch bestuurde tijd) gestart. Dit duurt normaliter en in gunstige omstandigheden tussen 3-5 minuten. Let op:

• Het Temperatuurstation ontvangst slechts één buitensensor.

• Als de atoomtijd (DCF-tijd) niet binnen 10 minuten is ontvangen druk dan op de SET- toets om met de hand een verlopige tijd in te stellen.

• Dagelijkse DCF-ontvangst vindt dagelijks plaats tussen 02:00 en 03:00. Als ontvangst om 03:00 niet geslaagd is, worden om 04:00 en 05:00 en 06:00 nieuwe pogingen gedaan totdat ontvangst geslaagd is. Als ontvangst om 06:00 nog steeds niet gelukt is, dan vindt de volgende poging de dag daarna om 02:00 plaats. Als ontvangst gelukt is vervangt de ontvangen tijd de met de hand ingevoerde tijd. (Zie ook opmerkingen onder “DCF-ontvangst” en “Handbediend Regelen Tijd”)97 PLAATSEN EN VERVANGEN VAN BATTERIJEN IN HET TEMPERATUURSTATION Het Temperatuurstation werkt op 2 x AA, IEC LR6, 1.5V batterijen. Volg onderstaande stappen voor het plaatsen en vervangen van de batterijen:

1. Verwijder het deksel aan de achterkant van het

2. Plaats batterijen en let daarbij op de juiste polariteit (zie

3. Sluit deksel van batterijvak weer.

PLAATSEN EN VERVANGEN VAN BATTERIJEN IN DE TEMPERATUURZENDER De temperatuurzender wordt gevoed door 2 x AA, IEC LR6, 1.5V batterijen. Volg onderstaande stappen voor het plaatsen en vervangen van de batterijen:98

1. Uitstallen de Deksel batterijvak.

2. Breng batterijen in, daarbij lettend op juiste polariteit (zie

3. Breng deksel van batterijvak terug op z’n plaats en schroef het

weer dicht. Let op: Als de batterijen in een van de toestellen worden vervangen, dienen alle toestellen volgens de opstartprocedure te worden herstart. Dit is vanwege het feit dat bij het opstarten de zender een beveiligingscode uitzendt die tijdens de eerste 3 minuten van werking door het Temperatuurstation ontvangen en opgeslagen moet worden. WISSELEN BATTERIJEN: Het is aanbevolen de batterijen in alle toestellen jaarlijks te vervangen om optimale precisie van deze toestellen te garanderen (voor levensduur batterij, zie Specificaties hieronder).99 Help mee het milieu beschermen. Werp lege batterijen gescheiden weg in een afvalbak voor klein chemisch afval (kca). FUNCTIETOETSEN: Temperatuurstation: Het Temperatuurstation heeft vier praktische functietoetsen. ALARM- toets SET-toets MIN/MAX RESET

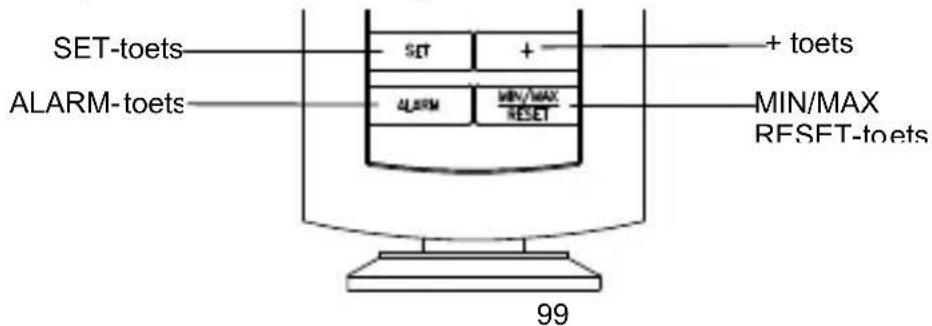

• Indrukken voor regelen van een van de volgende functies: tijdzone, tijdontvangst AAN/UIT en handbediende tijd

• Handbediende regelstand + toets

• Indrukken om in regelstand een waarde te wijzigen

• Alarm uitschakelen ALARM-toets

• Indrukken om naar regelstand alarm te gaan

• Alarm activeren/uitschakelen

• Alarm uitschakelen MIN/MAX RESET-toets

• Verspringen tussen weergave van maximum/minimum temperatuur101 MAX Buitemperatuur MIN Buit emperatuur

• Handbediende regelstand

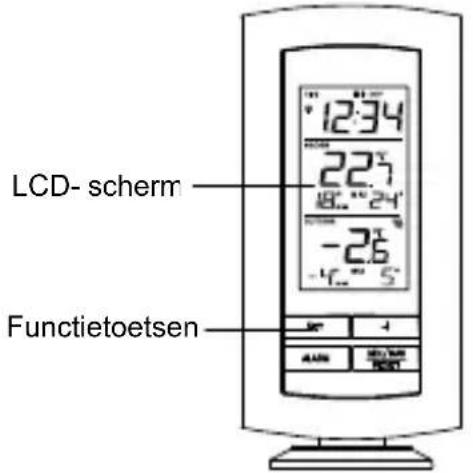

• De sluimerfunctie van het repeteeralarm activeren LCD-SCHERM EN INSTELLINGEN: Pictogram batterij- indicator van ontvanger MAX Binnentemperatuur Binnent emperatuur Tijd Buitentemperatuur

Pictogram tijdontvangst Pictogram ontvangst buitensignaal* Pictogram batterij- indicator (buitentemperatuurzender

Alarm-pictogram MIN Binnentemperatuur102

• Als het Temperatuurstation erin geslaagd is het signaal van de zenders te ontvangen, verschijnt het pictogram van de signaalontvangst (bij geen ontvangst wordt geen pictogram weergegeven). Op deze manier kan men gemakkelijk aflezen of de laatste ontvangstpoging geslaagd is (pictogram aan)) of mislukt (pictogram uit). Omwille van de overzichtelijkheid is het scherm opgedeeld in 3 secties voor weergave van de tijd en binnendata, weersvoorspelling en buitendata. Sectie 1 - TIJD

• In normale stand weergave van zendergestuurde tijd.

• Een pictogram van de radiomast geeft aan dat het DCF-77 tijdsignaal gescand (knipperend) of ontvangen (permanent) wordt. Let op: Dit symbool verschijnt niet wanneer radiografische tijdontvangst niet geslaagd is of wanneer de tijdontvangstfunctie is uitgeschakeld

• In normale weergave verschijnt het alarm-pictogram als het alarm actief is; of als de repeteerfunctie van de wekker actief is knippert het alarm-pictogram103 Sectie 2 - BINNENTEMPERATUUR

• Weergave van huidige binnentemperatuur met MIN/MAX

• Batterijen-indicator (ontvanger) Sectie 3 - BUITENTEMPERATUUR

• Weergave van huidige buitentemperatuur met MIN/MAX

• Het pictogram van een radiomast geeft aan dat het signaal door de zender wordt ontvangen

• Batterijen-indicator (buitentemperatuurzender) DCF-RADIOGRAFISCHE TIJD De tijdbasis voor de radiografisch bestuurde tijd is een Cesium atoomklok van het Physikalisch Technische Bundesanstalt Braunschweig met een tijdsafwijking van minder dan een seconde in één miljoen jaar. De tijd wordt gecodeerd uitgezonden vanuit Mainflingen in de buurt van Frankfurt via het frequentiesignaal DCF-77 (77.5 kHz) en heeft een zendbereik van ongeveer 1500 km. Het zendergestuurde temperatuurstation104 ontvangt dit signaal en zet het om in de exacte zomer- of wintertijd. De ontvangstkwaliteit hangt in sterke mate af van de geografische ligging. Normaliter zouden er binnen een straal van 1500 km rondom Frankfurt geen ontvangstproblemen mogen zijn. Als na de opstartprocedure de buitentemperatuur en buitenvochtigheid worden weer- gegeven gaan het DCF torensymbooltje in het eerste deel in de linkerbovenhoek van het scherm knipperen. Dit geeft aan dat de klok het radiosignaal ontdekt heeft en het probeert te ontvangen. Zodra de tijdcode ontvangen is, blijft het DCF-radiomastje op het scherm staan en wordt de radiografische bestuurde tijd weergegeven. Als het radiomastje knippert maar de tijd niet wordt ingesteld of het DCF torentje helemaal niet verschijnt, controleer dan het volgende:

• Aanbevolen afstand van mogelijke storingsbronnen zoals computermonitoren of tv- toestellen is tenminste 1.5-2 meter.

• In ruimten met gewapend beton (kelders, torenflats) wordt het signaal uiteraard verzwakt ontvangen. In extreme gevallen het toestel dichter bij het raam zetten met de voor- of achterkant in de richting van de zender in Frankfurt.105 HANDBEDIENDE REGELSTANDEN: De volgende waarden kunnen handbediend worden ingesteld:

• Regelstand tijdontvangst AAN/UIT

• Handbediende regelen tijd Houd de SET-toets ongeveer 3 seconden ingedrukt om verder te gaan naar de regelstand: REGELSTAND TIJDZONE: De standaard waarde van de tijdzone van het temperatuurstation is "0” uur. Wijzig als volgt: Knippert106

1. Houd de SET-toets ongeveer 3 seconden ingedrukt om in de regelstand van de

tijdzone te komen (knippert).

2. Stel met de + - toets de tijdzone in. Het bereik loopt van 0, -1, -2…-12, 12, 11,

10… 2, 1, 0, in opeenvolgende stappen van 1 uur.

3. Druk ter bevestiging op SET-toets en ga verder naar de “Regelstand

tijdontvangst aan/uit”. REGELSTAND TIJDONTVANGST AAN/UIT: In gebieden waar ontvangst van de DCF-tijd niet mogelijk is, kan de ontvangstfunctie van de DCF-tijd UIT worden gezet. De klok werkt dan als een gewone kwartsklok (standaardinstelling: AAN).

1. De letters “ON” gaan knipperen op het scherm.

2. Stel met de + -toets om de ontvangstfunctie UIT te zetten.

3. Druk ter bevestiging op SET-toets en ga verder naar de “Handbediende

regelstand tijd”. Let op: Als de functie van de tijdontvangst handmatig UIT is gezet, zal de klok geen enkele ontvangstpoging doen zolang de functie van de tijdontvangst op OFF staat. Het pictogram van de tijdontvangst en “DCF” verschijnen niet op het scherm.

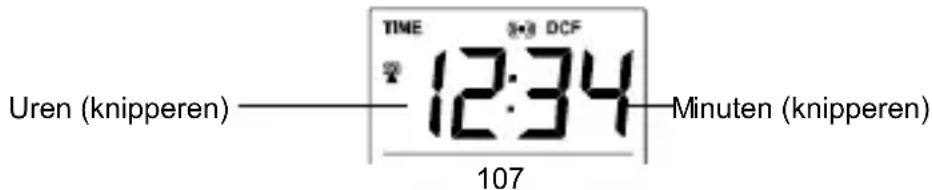

HANDBEDIENDE REGELSTAND TIJD

In geval het Temperatuurstation niet in staat is het (DCF-)signaal van de atoomtijd te ontvangen (storingen, zendafstand, enz.), kan de tijd met de hand worden ingesteld. De klok werkt dan verder als een normale kwartsklok.

inuten (knipperen) Uren (knipperen)108 Regel de klok als volgt:

1. De uren gaan knipperen op het tijd-sectie.

2. Stel met de + -toets de uren in en druk op SET-toets om verder te gaan naar de

regelstand van de minuten.

3. De minuten gaan knipperen. Druk op de + -toets om de minuten in te stellen.

4. Druk ter bevestiging op de SET- of MIN/MAX RESET-toets en verlaat de

regelstand. Let op: Hoewel het met de hand is ingesteld probeert het toestel het tijdsignaal te ontvangen. Als het hierin geslaagd is zal de ontvangen zendertijd de handbediende tijd vervangen. Als een ontvangstpoging gedaan wordt gaat het DCF-pictogram knipperen. Als ontvangst mislukt is wordt het DCF-pictogram niet weergegeven en doet het toestel.109 Alarmtijdstip REGELSTAND ALARM: Alarm instellen:

1. Houd ALARM ongeveer 3 seconden ingedrukt totdat de alarmtijd gaat knipperen.

2. De uren gaan knipperen en het alarmicoon wordt weergegeven. Druk op + om de

3. Druk even op de ALARM-toets; nu gaan de minuten knipperen. Druk de toets + in

om de minuten in te stellen.

4. Druk eenmaal op de ALARM-toets om de instellingen te bevestigen.

5. Druk eenmaal op de ALARM-toets om de alarmfunctie aan of uit te schakelen.

Weergave van het alarm-symbool betekent dat het alarm “AAN” staat. Let op: Het alarm houdt 85 seconden lang aan. Icoon van alarmtijdstip (ON)110 REPETEERSTAND EN ALARM STOPPEN:

1. Als het alarm afgaat op MIN/MAX RESET -toets drukken om de sluimerfunctie te

activeren. Het alarm stopt en gaat na 10 minuten weer af.

2. Druk op een andere knop dan de MIN/MAX RESET om het alarm geheel uit te

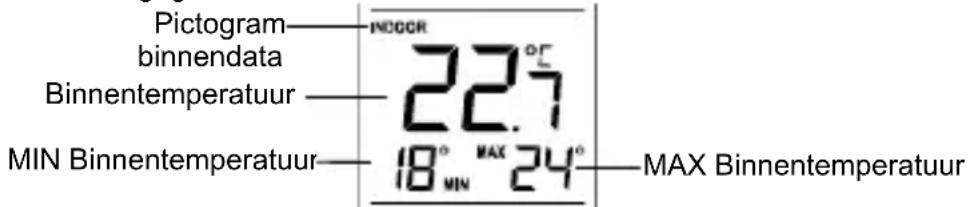

schakelen. WEERGAVE VAN DE BINNENTEMPERATUUR VAN DE MINIMUM EN MAXIMUM REGISTRATIES De gemeten binnentemperatuur en MIN/MAX registraties worden op het 2 sectie van het LCD-scherm en weergegeven.

et op: De MIN/MAX binnentemperatuur resolutie is -9ºC t/m +38ºC met 1ºC resolutie. Binnentemperatuur MIN Binnentemperatuur Pictogram binnendata MAX Binnentemperatuur111 WEERGAVE VAN DE BUITENTEMPERATUUR VAN DE MINIMUM EN MAXIMUM REGISTRATIES

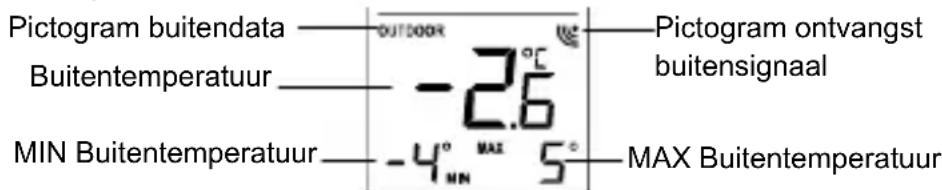

Het laatste sectie van het LCD-scherm geeft de gemeten buitentemperatuur en MIN/MAX registraties. Let op: De MIN/MAX buitentemperatuur resolutie is -40ºC t/m +60ºC met 1ºC resolutie.

MINIMUM EN MAXIMUM BUITENREGISTRATIES ANNULEREN

Let op: De MIN MAX binnen –en buitenregistraties cijfers zullen tegelijkertijd gereset worden. Buitentemperatuur Pictogram buitendata MIN Buitentemperatuur MAX Buitentemperatuur Pictogram ontvangst buitensignaal112

1. Houd de MIN/MAX RESET-toets ongeveer 3 seconden ingedrukt zodat alle

minimum en maximum gegevens worden teruggesteld. BATTERIJ-INDICATOR Als het tijd wordt de batterijen te vervangen wordt de batterij-indicator op het scherm weergegeven. 868 MHz ONTVANGST Het temperatuurstation dient de temperatuurdata binnen 3 minuten na het opstarten te ontvangen. Als het buitensignaal niet binnen 3 minuten na het opstarten kan worden ontvangen, of als in normale stand de signaalontvangst voortdurend verstoord wordt, geeft het scherm “- - -” weer . Controleer in dit geval de volgende punten:

1. Het temperatuurstation of de zender dient tenminste 1.5-2 meter uit de buurt te zijn

van mogelijke storingsbronnen zoals computer monitoren en tv’s.

2. Plaats het temperatuurstation niet in de onmiddellijke nabijheid van metalen

3. Het gebruik van andere elektrische apparaten zoals hoofdtelefoons of luidsprekers

die op dezelfde golflengte werken (868MHz) kan goede transmissie en ontvangst belemmeren.

4. Naburige bewoners die elektrische apparaten gebruiken die ook op de 868MHz-

werken kunnen ook interferentie veroorzaken. Let op:

Als het 868MHz-signaal eenmaal correct is ontvangen open dan het batterijvak van de zender of temperatuurstation niet meer. Hierdoor zouden de batterijen namelijk los kunnen springen van de contactpunten, waardoor u weer helemaal opnieuw zou moeten opstarten. Gebeurt dit per ongeluk toch, herstart dan alle toestellen (zie Opstarten boven) anders kunnen zendproblemen ontstaan.

• Het zendbereik van de zender naar het temperatuurstation is ongeveer 100 meter (in vrije veld). Dit bereik wordt echter beïnvloedt door omgevingsfactoren en de mate van storing. Als ondanks het inachtnemen van deze factoren geen ontvangst mogelijk is, dienen alle toestellen opnieuw te worden opgestart (zie Opstarten).114 OPSTELLEN HET TEMPERATUURSTATION POSITIONEREN: Het temperatuurstation kan aan de muur worden opgehangen of op tafel worden opgesteld. Ophangen aan muur Kies een beschutte plek. Vermijd directe regen en zonlicht. Alvorens aan de muur op te hangen eerst controleren of de waarden van de buitentemperatuur vanaf de uitgekozen plaatsen wel kunnen worden ontvangen.

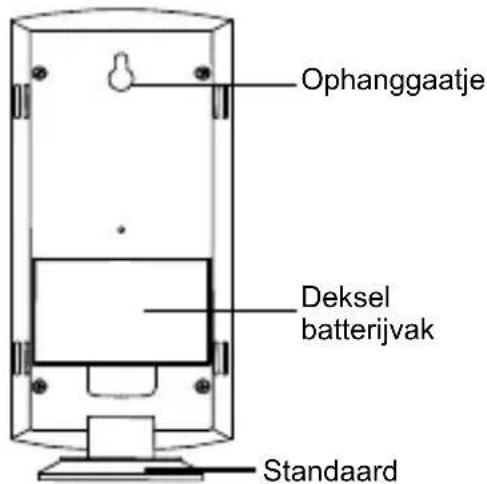

1. Bevestig een schroef (niet meegeleverd) in de muur en laat de

kop ongeveer 5 mm uitsteken.

2. Hang het temperatuurstation op aan de schroef. Controleer of

het goed vast blijft zitten alvorens het toestel los te laten.115 Vrijstaand opstellen Met behulp van de standaard kan het temperatuurstation op een vlak oppervlak worden geplaatst HET BUITENTEMPERATUURZENDER POSITIONEREN: De zender wordt geleverd met een houder die met de meegeleverde schroeven aan de muur kan worden bevestigd. De zender kan ook op een egaal oppervlak worden geplaatst door de standaard op de bodem van de zender te bevestigen.116 Aan muur bevestigen:

1. Bevestig de houder tegen de muur met de schroeven en plastic

2. Klik de buitentemperatuurzender in de houder vast.

Let op: Alvorens de zender permanent te bevestigen eerst alle toestellen op hun plaats zetten om te controleren of het zendsignaal met de buitentemperatuur ontvangen kan worden. Kan het signaal niet worden ontvangen, verschuif de zenders dan enigszins om ontvangst te verbeteren. VERZORGING EN ONDERHOUD:

• Extreme temperaturen, vibraties en schokken dienen te worden vermeden omdat deze het toestel kunnen beschadigen en tot inaccurate metingen en voorspellingen leiden.117

• Wees uiterst voorzichtig bij het hanteren van de batterijen. Als de batterijen in contact komen met hitte, explosieven, of geleidende of corroderend materialen, kan dit leiden tot persoonlijk letsel, brandwonden of schade aan zaken.

• Lege batterijen onmiddellijk uit toestel halen om schade door lekkage te vermijden. Enkel vervangen door verse batterijen van het aanbevolen type.

• Maak het scherm en het omhulsel enkel met een zacht vochtig doekje schoon. Gebruik geen reiniging- of schuurmiddelen omdat deze krassen kunnen veroorzaken.

• Toestel niet onder water houden.

• Wees zeer voorzichtig bij het gebruik van een beschadigd LCD-scherm. De vloeibare kristallen kunnen schadelijk zijn voor de gezondheid.

• Nooit proberen het toestel zelf te repareren. Breng het terug naar de winkel voor reparatie door een erkend monteur. Door het toestel te openen en er zelf aan te gaan prutsen kan de garantie komen te vervallen.

• Nooit het elektronische ciruit van het toestel aanraken vanwege gevaar voor elektrische schokken.118

• Toestellen niet blootstellen aan plotselingen wijzigingen in de temperatuur; dit kan leiden tot snelle veranderingen in de registraties en voorspellingen die hierdoor niet geheel accuraat kunnen zijn. SPECIFICATIES: Aanbevolen gebruikstemperatuur : 0°C tot +50°C Meetbereik temperatuur: Binnen : -9,9ºC t/m +37,8ºC met 0,1ºC resolutie (“OF.L” verschijnt indien buiten dit bereik) Buiten : -39,9ºC t/m +59,9ºC met 0,1ºC resolutie (“OF.L” verschijnt indien buiten dit bereik) Meetinterval binnentemperatuur : elke 16 seconden Ontvangst buitendata : elke 4 seconden Voeding: Temperatuurstation : 2 x AA, IEC, LR6, 1.5V Temperatuurzender : 2 x AA, IEC, LR6, 1.5V119 Levensduur van batterij (alkaline batterijen aanbevolen) : Ongeveer 24 maanden Afmetingen (L x B x H) Temperatuurstation : 73,4 x 25,2 x 158 mm Temperatuurzender : 38,2 x 21,2 x 128,3 mm BEPERKTE AANSPRAKELIJKHEID

• Elektrisch en elektronisch afval bevat gevaarlijke stoffen. Storten van elektrisch of elektronisch afval in de natuur en/of op verboden terrein brengt ernstige vervuiling toe aan het milieu.

• Neem contact op met politie of rijkswaterstaat voor adressenlijst met vuilstortplaatsen en toegestane afvalstoffen.

• Alle elektronische apparatuur moet zoveel mogelijk te worden hergebruikt. Neem actief deel in het kringloopgebruik van elektrisch en elektronisch afval.

• Het onbeperkte dumpen van elektronisch afval kan gevaar opleveren voor de bevolkingsgezondheid en de kwaliteit van ons leefmilieu.120

• Zoals vermeld op de verpakking en de productstikker is het ten zeerste aangeraden de handleiding aandachtig te lezen. Dit product moet gescheiden worden verwijderd en niet met huisvuil worden meegegeven.

• De fabrikant en leverancier accepteren geen enkele verantwoordelijkheid voor foutieve registraties van de apparatuur en de mogelijke gevolgen daarvan.

• Dit product is enkel ontworpen voor gebruik thuis als indicatie van toekomstig weer.

• Dit product is niet geschikt voor medische doeleinden of voor publieksinformatie.

• Specificaties van dit product kunnen wijzigen zonder voorgaande kennisgeving.

• Dit product is geen speelgoed. Uit de buurt van kinderen houden.

• Geen enkel deel van deze handleiding mag gereproduceerd worden zonder schriftelijke toestemming van de fabrikant.

• Gebruik het product alleen voor het doel waarvoor deze bestemd!121
