GEBRUIKSAANWIJZING WS 9117 TECHNOLINE

Directive R&TTE 1999/5/EC86 DRAADLOOS 868 MHz-TEMPERATUURSTATION Handleiding INLEIDING: Gefeliciteerd met de aankoop van deze innovatieve 868MHz afstandsbediende Thermostaat met uitslag van de tijd en op de minuut aktuele binnentempera-tuur en drie buitentemperaturen. Lees deze handleiding a.u.b. aandachtig door om optimaal plezier te hebben van alle mogelijkheden van dit product.87 AFSTANDSBEDIENDE THERMOMETER:

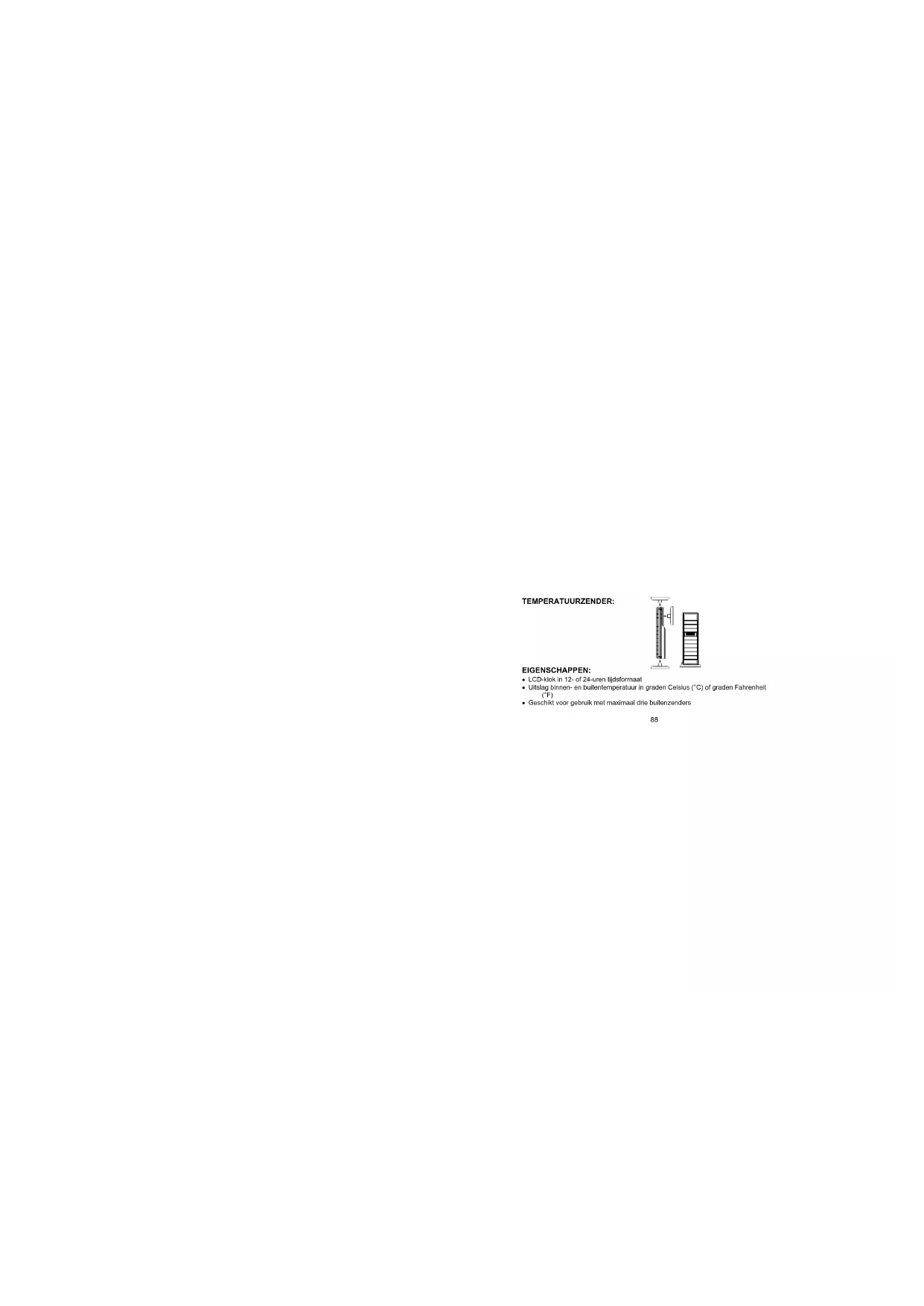

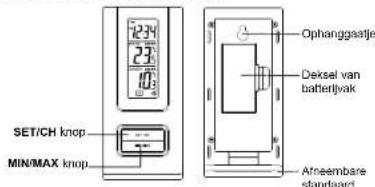

SET/CH knop MIN/MAX knop Ophanggaatje Afneembare standaard Deksel van batterijvak88 TEMPERATUURZENDER:

• LCD-klok in 12- of 24-uren tijdsforrnaat

• Uitslag binnen- en buitentemperatuur in graden Celsius (°C) of graden Fahrenheit (°F)

• Geschikt voor gebruik met maximaal drie buitenzenders89

• Binnen- en buitentemperaturen met minimum en maximum uitslagen.

• Draadloze transmissie via 868 MHz

• Meetinterval van signaal ongeveer 4 seconde

• Voor op tafel of aan de muur (afneembare standaard) OPSTARTEN: Bij gebruik van één zender

1. Plaats de batterijen in de zender (zie “Plaatsen en vervangen van batterijen in

de temperatuurzender” hieronder).

2. Binnen 2 minuten na het opstarten van de zender de batterijen in het

temperatuurstation plaatsen (zie “Plaatsen en vervangen van batterijen in het temperatuurstation” hieronder). Zodra de batterijen correct zijn geplaats lichten alle delen van het LCD-scherm even op. Vervolgens wordt de binnentemperatuur90 en de tijd 0:00 weergegeven en begint het pictogram van de signaalontvangst te knipperen. Als dit na 60 seconden nog niet het geval is, verwijder dan de batterijen en wacht tenminste 60 seconden alvorens deze weer te plaatsen. Zodra de binnendata worden weergegeven kan worden verder gegaan met de volgende stap.

3. Nadat de batterijen zijn geplaatst begint het temperatuurstation data van de zender

te ontvangen. De buitentemperatuur dienen nu door het temperatuurstation te worden weergegeven. Als dit na 2 minuten nog steeds niet het geval is dienen de batterijen uit beide toestellen te worden verwijderd en herstart te worden vanaf stap

4. In verband met de goede ontvangst van het 868 MHz-zendsignaal dient de

uiteindelijke afstand tussen het temperatuurstation en de zender onder goede omstandigheden nooit meer te zijn dan 100 meter (zie opmerkingen onder “Positioneren” en “868 MHz-ontvangst”).91 Bij gebruik van meerdere zenders

1. Als opstarten voordien met een zender is gebeurd moeten alle batterijen uit het

temperatuurstation en de zenders worden gehaald; wacht vervolgens 60 seconden.

2. Plaats de batterijen in de eerste zender.

3. Plaats binnen 2 minuten na het opstarten van de eerste zender de batterijen in het

temperatuurstation. Zodra de batterijen zijn geplaatst lichten alle delen van het LCD-scherm even op. Vervolgens worden de binnentemperatuur en de tijd 0:00 weergegeven. Als dit na 60 seconden nog niet het geval is, verwijder dan de batterijen en wacht tenminste 60 seconden alvorens deze weer terug in te brengen.

4. De buitentemperatuur van de eerste zender (kanaal 1) dient nu door het

temperatuurstation te worden weergegeven. Tevens moet het pictogram van de signaalontvangst worden weergegeven. Als dit na 2 minuten nog niet het geval is dienen de batterijen uit beide toestellen gehaald te worden en herstart te worden vanaf stap 1.92

5. Plaats de batterijen in de tweede zender zodra de registraties van de

buitentemperatuur van de eerste zender op het temperatuurstation kunnen worden afgelezen. Let op: Plaats binnen 45 seconden na ontvangst van de eerste zender de batterijen in de tweede zender.

6. De buitentemperatuur en vochtigheid van de tweede zender en het pictogram

"kanaal 2" dienen nu door het temperatuurstation te worden weergegeven. Als dit na 2 minuten niet het geval is dienen de batterijen uit alle toestellen te worden gehaald en herstart te worden vanaf stap 1.

7. Plaats de batterijen in de derde zender zodra het pictogram “kanaal 2” en de

buitendata door het temperatuurstation worden weergegeven. Vervolgens worden binnen 2 minuten de kanaal 3-buitengegevens van de derde zender weergegeven; zodra het gelukt is de derde zender te ontvangen springt het pictogram weer op93 “1”. Gebeurt dit niet dan dient herstart te worden vanaf stap 1. Let op: Plaats binnen 45 seconden na ontvangst van de tweede zender de batterijen in de derde zender.

8. In verband met de goede ontvangst van het 868 MHz-zendsignaal dient de

uiteindelijke afstand tussen het temperatuurstation en de zenders onder goede omstandigheden nooit meer te zijn dan 100 meter (zie opmerkingen onder “Positioneren” en “868 MHz-ontvangst”). PLAATSEN EN VERVANGEN VAN BATTERIJEN IN HET TEMPERATUURSTATION Het temperatuurstation werkt op 2 x AAA, IEC LR3, 1.5V batterijen. Als het tijd wordt de batterijen te vervangen verschijnt het batterijsymbool op het scherm. Volg onderstaande stappen om de batterijen te plaatsen en vervangen:94

1. Verwijder het deksel van het batterij vak.

2. Plaats de batterijen met de juiste polariteit (zie markering).

3. Sluit batterijvak weer.

PLAATSEN EN VERVANGEN VAN BATTERIJEN IN DE TEMPERATUURZENDER De temperatuurzender werkt op 2 x AA, IEC LR6, 1.5V batterijen. Als het tijd wordt de batterijen te vervangen verschijnt de batterij-indicator op het scherm van het95 temperatuurstation. Volg onderstaande stappen om de batterijen te plaatsen en vervangen:

1. Open het deksel van het batterijvak aan de achterkant.

2. Plaats de batterijen met de juiste polariteit (zie markering).

3. Breng regenbescherming en deksel van batterijvak weer

terug op hun plaats. Opgelet: Bij het vervangen van de batterijen in een van de toestellen dienen alle toestellen volgens de opstartprocedure te worden herstart. Dit is vanwege het feit dat de zender bij het opstarten een bepaalde veiligheidscode genereert die door het temperatuurstation ontvangen en opgeslagen moet worden tijdens de eerste minuut van werking.96 BATTERIJEN WISSELEN: Het is aanbevolen de batterijen in alle toestellen elke 24 maanden te vervangen om optimale precisie van de toestellen te garanderen. Help mee het milieu beschermen. Lever lege batterijen gescheiden in bij een kca-verzamelpunt.

LCD-SCHERM Op het LCD-scherm van de afstandsbediende Thermostaat staan drie regels. Zodra de batterijen zijn ingebracht lichten alle delen even op en vertonen dan de volgende stand:

Buiten- temperatuur in ºC of °F Identificatienummer van zender Tijd Binnen- temperatuur in ºC of °F Zendsignaal buiten*98

• Als het weerstation erin geslaagd is het signaal te ontvangen, blijft het Symbool van signal buitenontvangst op het scherm staan (zoniet dan verdwijnt het). Er kan dus altijd worden afgelezen of ontvangst gelukt is (pictogram aan) of niet (pictogram uit). Daarbij geeft een knipperend pictogram aan dat een ontvangstpoging aan de gang is. REGELSTAND 12- OF 24 UREN: Als de batterijen zijn ingebracht het tijdsformaat als volgt instellen:

2. Op het scherm verschijnt “: 12h” of “: 24h”. Indien “: 12h” wordt vertoond dan is de

huidige tijd ingesteld op 12-uren tijd. Als er “: 24h” staat dan wordt de huidige tijd vertoond in 24-uren tijd.

3. Om te wisselen tussen de twee tijdsformaten gewoon op de “MIN/MAX” knop

4. Wanneer het gewenste tijdsformaat is geselecteerd op de “SET/CH” knop drukken

om in regelstand Celsius of Fahrenheit te komen. Opgelet: Bij 12-urige tijd wordt de temperatuur weergegeven in °F; bij 24-urige tijd wordt de temperatuur weergeven in °C. REGELSTAND GRADEN CELSIUS OF FAHRENHEIT: Volgt op de regelstand 12- of 24-uren.

1. Een “°C” of “°F” verschijnt op het LCD-scherm. Als er “°C” staat betekent dit dat de

huidige temperatuur vertoond wordt in Celsius. Als er “°F” staat dan is de temperatuuruitslag in Fahrenheit.

2. Om tussen de twee temperatuurgrootheden te wisselen gewoon op de “MIN/MAX”

3. Druk vervolgens op de “SET/CH” knop om te bevestigen.100

INSTELLEN TIJD: Volgt op de regelstand Celsius of Fahrenheit.

1. De urenvakjes op het tijdscherm gaan knipperen

2. Voer met de “MIN/MAX” knop het urental van de huidige tijd in, en druk dan op de

“CH/SET” knop om verder te gaan naar de minuten-stand.

3. Voer opnieuw met de “MIN/MAX” knop het minutental van de huidige tijd in (door

de knop ingedrukt te houden verspringen de cijfers met vijf) en druk tenslotte op de “CH/SET” knop om de regelstand te verlaten. De Thermostaat is nu volledig in werking.101 GEBRUIK VAN DE AFSTANDSBEDIENDE THERMOSTAAT: BINNENTEMPERATUUR: De binnentemperatuur staat af te lezen op de tweede regel van het LCD-scherm onder de tijd. De ingebouwde sensor van de Thermostaat meet de temperatuur automatisch zodra de batterijen zijn ingebracht. UITSLAGEN MINIMUM EN MAXIMUM BINNENTEMPERATUUR:

Min-symbool Max-symbool102 Door op de “MIN/MAX” knop te drukken wisselt de huidige binnen-temperatuur tussen de minimum, maximum en huidige temperatuuruitslagen (ook wijzigingen van buitentemperatuur). Zodra een nieuwe hoogste of laagste binnentemperatuur geregistreerd is, wordt deze automatisch in het geheugen van de Thermostaat opgeslagen. UITSLAG BUITENTEMPERATUUR: De buitentemperatuur staat af te lezen op de onderste regel van het LCD-scherm onder de binnentemperatuur. De afstandsbediende Thermostaat ontvangt de buitentemperatuur via 868 MHz frekwentie wanneer de batterijen in de zender worden ingebracht tijdens de 2½ minuten insteltijd (zie “Instellen” hierboven). Let op: Indien de buitentemperatuur 2½ minuten na het inbrengen van de batterijen in de zender nog steeds niet ontvangen is, zie dan “Controleren van 868 MHz ontvangst” hieronder.103 MINIMUM EN MAXIMUM UITSLAGEN BUITENTEMPERATUUR:

Door op de “MIN/MAX" knop te drukken wisselen de huidige binnen- en buitentemperaturen tussen de uitslagen van de minimum, maximum en huidige temperatuur. Zodra een nieuwe hoogste of laagste buitentemperatuur bereikt zijn wordt deze automatisch in het geheugen van de afstandsbediende Thermostaat opgeslagen. Min-symbool Max-symbool104

TERUGSTELLEN VAN DE MINIMUM EN MAXIMUM

TEMPERATUURUITSLAGEN: De minimum en maximum data van de temperatuur kunnen als volgt op de huidige waarden worden teruggesteld:

maximum data in één keer terug te stellen op de huidige waarden.

3. Data van alle buiten- en binnensensors worden tegelijkertijd teruggesteld.

BUITENTEMPERATUUR 1, 2 EN 3 Indien meer dan één zender in gebruik is kan tussen de temperatuuruitslagen van zender 1, 2 en 3 gewisseld worden door op de “CH/SET” knop te drukken. Als de uitslag van zender 1 is dan wordt in het vakje van de buitentemperatuur op het scherm de 1 vertoond.105 Hetzelfde geldt voor de volgende zender, enz. Als echter maar één zender wordt gebruikt wordt op het scherm geen nummer vertoond. CONTROLE VAN 868 MHz ONTVANGST: In normale omstandigheden (b.v. uit de buurt van storingsbronnen zoals TV- toestellen) kan de buitentemperatuur gewoonlijk binnen 2½ minuten ontvangen worden. Als de buitentemperatuur niet binnen 2½ minuten op het scherm kan worden afgelezen, controleer dan het volgende:

1. De toestellen dienen tenminste 1.5 - 2.0 meter uit de buurt te zijn van

storingsbronnen, zoals computermonitors en TV-toestellen.

2. Vermijd de onmiddelijke nabijheid van metalen deuren, kozijnen of toestellen.

3. Het gebruik van andere electrische producten zoals hoofdtelefoons en

luidsprekerboxen die op hetzelfde signaal (868 MHz) werken kan goede ontvangst in de weg staan.106

4. Buren die electrische toestellen gebruiken die op het 868 MHz signaal werken

kunnen interferentie veroorzaken. In ernstige gevallen is goede ontvangst alleen mogelijk nadat alle andere electrische producten die het 868 MHz signaal gebruiken uitgeschakeld zijn.

5. Binnen ruimten van gewapend beton, zoals kelders en torenflats kan het 868 MHz

signaal verzwakt worden ontvangen (vermijd locaties in buurt van metalen kozijnen en toestellen).

6. Transmissie kan beinvloedt worden door blootstelling aan extreme temperaturen.

Als het weer bijvoorbeeld extreem koud is geweest (onder -25ºC) gedurende een lange periode dan kan het zendsignaal verzwakt worden. (Houd hiermee rekening bij het positioneren van de zender). Let op: Als na het controleren aan de hand van bovenstaande lijst de buitentemperatuur nog steeds niet ontvangen worden, herstart de toestellen dan (zie Herstarten van Afstandsbediende Thermostaat hieronder).107 POSITIONEREN AFSTANDSBEDIENDE THERMOSTAAT: De Thermostaat wordt geleverd met een afneembare standaard die de mogelijkheid geeft het toestel op de tafel te zetten of aan de muur op te hangen. Om aan de muur op te hangen:

1. Bevestig een schroef in de gewenste muur en laat de kop

ongeveer 5 mm uitsteken.

2. Hang de Thermostaat met het hangaatje aan de schroef.

Let op : Zorg er voor dat het toestel aan de schroef hangt alvorens los te laten.108 BUITENZENDER: De zender wordt geleverd met een houder die met de twee meegeleverde schroeven aan de muur kan worden bevestigd. De zender kan ook op een vlakke ondergrond gezet worden door de houder aan de onderkant van de zender te bevestigen.

Bevestigen aan muur:

1. Schroef de houder vast met de meegeleverde schroeven en

Let op : Alvorens te bevestigen eerst controleren of de Thermostaat het 868MHz signaal van de buitenzender wel uit de betreffende positie kan ontvangen. VERZORGING EN ONDERHOUD:

• Vermijd toestellen te plaatsen in gebieden die onderhevig zijn aan trillingen of schokken, omdat hierdoor schade kan ontstaan.

• Vermijd locaties waar de toestellen onderhevig zijn aan plotselinge temperatuurverschillen, d.w.z. direct zonlicht, vrieskou en natte/vochtige omstandigheden, omdat deze leiden tot snelle temperatuursverschillen, hetgeen de precisie van de uitslag niet ten goede komt.

• Het LCD-scherm enkel schoonmaken met een zacht, nat doekje. Geen oplossingen of schuurmiddel gebruiken.

• Niet onderdompelen in water.110

• Zwakke batterijen meteen verwijderen om lekkage en schade te voorkomen. Alleen vervang door nieuwe batterijen van het aanbevolen formaat.

• Geen reparaties aan de toestellen uitvoeren. Terugbrengen naar winkel waar u toestel kocht voor reparatie door gekwalificeerd personeel. De toestellen openen en eraan prutsen kan de garantie doen vervallen. SPECIFICATIES: Meetbereik Temperatuur Binnen : -9.9ºC tot +59.9ºC met 0.1ºC resolutie -14.1ºF tot +139.8ºF met 0.2ºF resolutie (- -.- verschijnt indien buiten dit bereik) Buiten : -39.9ºC tot +59.9ºC met 0.1ºC resolutie -39.8°F tot +139.8°F met 0.2ºF resolutie (- -.- verschijnt indien buiten dit bereik)111 Meetfrekwentie Temperatuur Binnentemperatuur : elke 15 seconden Ontvangst van temperatuur van Buitenthermostaat : tweemaal per 4 seconds temperatuur : bereik maximaal 100 meter (In vrije veld en zonder interferentie) Stroomvoorziening: Buitenthermostaat : 2 x AAA, IEC LR3, 1.5V batterijen Zender : 2 x AA, IEC LR6, 1.5V batterijen Levensduur batterijen van : Ongeveer 24 maanden beide toestellen (Alkaline batterijen aanbevolen) Afmetingen (L x B x H): Afstandsthermostaat : 58 x 23 x 125 mm112 Zender : 39 x 21 x 128 mm AFWIJZING VAN AANSPRAKELIJKHEID:

• Elektrisch en elektronisch afval bevatten gevaarlijke stoffen. Het sluikstorten van elektronisch afval is schadelijk voor onze natuur.

• Contacteer uw plaatselijke autoriteit voor het bekomen van een erkend adres in uw buurt waar u afgedankt elektronisch materiaal kan achterlaten.

• Alle elektronische apparaten moeten nu gerecycleerd worden. Elke gebruiker moet deelnemen in het recyclageproces.

• Het sluikstorten kan ernstige gevolgen hebben voor de publieke gezondheid en de natuur.

• Zoals aangeduid op de verpakking is het ten zeerste aangeraden eerst de gebruikershandleiding te lezen, dit product magniet in met het dagelijkse huisvuil meegegeven worden.113

• De fabrikant en de leverancier zijn niet aansprakelijk voor onjuiste metingen of daaruit voortkomende gevolgen.

• Dit product is uitsluitend ontworpen voor gebruik in huis om een indicatie van de temperatuur te geven.

• Dit product mag niet worden gebruikt voor medische doeleinden of als informatievoorziening aan een publiek.

• Veranderingen in technische gegevens en ontwerp voorbehouden.

• Dit product is geen speelgoed. Houd het buiten het bereik van kinderen.
