MANUALE UTENTE WS 9117 TECHNOLINE

• Geen enkel deel van deze gebruiksaanwijzing mag worden verveelvoudigd zonder uitdrukkelijke toestemming vooraf van de fabrikant.114 TERMOMETRO PER AMBIENTI WIRELESS A 868 MHz Manuale di istruzionI INTRODUZIONE Congratulazioni per l'acquisto di questo modernissimo termometro per ambienti a 868 MHz, che visualizza l'ora ed i dati trasmessi da fino a tre sensori esterni. Per utilizzare al meglio questo innovativo prodotto, leggere attentamente le istruzioni di questo manuale.115 STAZIONE BASE:

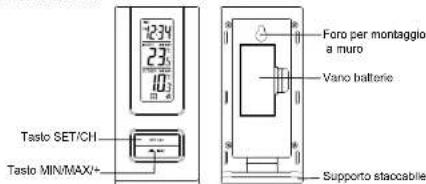

Tasto SET/CH Tasto MIN/MAX/+ Foro per montaggio a muro Supporto staccabile Vano batterie116 SENSORE DELLA TEMPERATURA:

• Orologio a cristalli liquidi con display dell'ora in formato 12 o 24 ore.

• Visualizzazione della temperatura interna ed esterna in gradi centigradi (°C) o Fahrenheit (

• Possibilità di ricezione della temperatura da massimo tre sensori esterni.117

• Trasmissione della temperatura interna ed esterna con registrazione della minima, della massima

• Trasmissione wireless con segnale a 868 MHz

• Ricezione del segnale con intervalli di 4 secondi

Possibilità di appoggio su tavolo o di montaggio a muro

IMPOSTAZIONE Quando si usa solamente un sensore

1. Prima di tutto, inserire le batterie nel sensore (consultare il paragrafo “Come

installare e sostituire le batterie nel sensore della temperatura” più avanti).

2. Entro due minuti dall’accensione del sensore, inserire le batterie nel termometro

per ambienti (consultare il paragrafo “Come installare e sostituire le batterie nel termometro per ambienti” più avanti). Una volta che le batterie sono state installate, tutti i segmenti del display a cristalli liquidi LCD s’illuminano brevemente.118 Poi sono visualizzate la temperatura interna e l’ora come 0:00, e l’icona della ricezione del segnale inizia a lampeggiare. Se queste non si visualizzano sul display a cristalli liquidi, togliere le batterie e aspettare almeno 60 secondi prima di reinserirle. Una volta che i dati relativi alle misurazioni interne sono stati visualizzati, l’utente può procedere al passaggio successivo.

3. Dopo che le batterie sono state inserite, il termometro per ambienti inizia a ricevere

il segnale dei dati dal sensore. A questo punto, la temperatura esterna dovrebbe essere visualizzata sul termometro per ambienti. Se questo non succede dopo circa 2 minuti, le batterie devono essere rimosse da entrambe le unità, e si deve effettuare un resettaggio dal passaggio 1.

4. Ad ogni modo, per assicurare una trasmissione sufficiente con segnale a 868 MHz,

la distanza di trasmissione non deve essere, in condizioni normali, maggiore di 100 metri dalla posizione finale in cui il termometro per ambienti e il sensore sono sistemati (consultare le note ai paragrafi “Sistemazione” e “Ricezione con119 segnale a 868 MHz”). Quando si usa più di un sensore

1. L’utente deve togliere tutte le batterie dal termometro per ambienti e dai sensori, e

aspettare almeno 60 secondi, se le impostazioni sono state effettuate in precedenza soltanto con un sensore.

2. Inserire le batterie nel primo sensore.

3. Entro due minuti dall’accensione del primo sensore, inserire le batterie nel

termometro per ambienti. Una volta che le batterie sono state inserite, tutti i segmenti del display a cristalli liquidi s’illuminano brevemente. Poi si visualizzano la temperatura interna e l’ora come 0:00. Se non si visualizzano sul display a cristalli liquidi dopo circa 60 secondi, togliere le batterie e aspettare almeno 60 secondi prima di reinserirle.

4. Poi si visualizzano i dati della temperatura esterna dal primo sensore (canale 1) sul120

termometro per ambienti. Si visualizza anche l’icona della ricezione del segnale. Per questo non succede dopo circa due minuti, le batterie devono essere rimosse, e si deve effettuare un resettaggio su entrambe le unità dal passaggio 1.

5. Inserire le batterie nel secondo sensore non appena le letture della temperatura

esterna sono visualizzate sul termometro per ambienti. Nota: l’utente deve inserire le batterie nel secondo sensore entro 45 secondi dalla ricezione del primo sensore.

6. I dati della temperatura e esterna dal secondo sensore e l’icona "canale 2" si

visualizzano ora sul termometro per ambienti. Se questo non accade dopo circa 2 minuti, le batterie devono essere rimosse da tutte le unità, e si deve effettuare un resettaggio dal passaggio 1.

7. Inserire le batterie nel terzo sensore, non appena l’icona "canale 2" e i dati relativi

alle misurazioni esterne sono visualizzati sul termometro per ambienti. entro 2121 minuti, si visualizzano i dati relativi alle misurazioni esterne provenienti dal canale 3 del terzo sensore, e l’icona del canale cambia di nuovo su "1", una volta che i dati provenienti dal terzo sensore sono stati ricevuti con successo. Se questo non dovesse accadere, l’utente deve effettuale un resettaggio dal passaggio 1. Nota: l’utente deve inserire le batterie nel terzo sensore entro 45 secondi dalla ricezione del secondo sensore.

8. Ad ogni modo, per assicurare una trasmissione sufficiente con segnale a 868 MHz,

la distanza di trasmissione non deve essere, in condizioni normali, maggiore di 100 metri dalla posizione finale in cui il termometro per ambienti e il sensore vengono sistemati (consultare le note ai paragrafi “Sistemazione” e “Ricezione con segnale a 868 MHz”).122 COME INSTALLARE E SOSTITUIRE LE BATTERIE NEL TERMOMETRO PER AMBIENTI Il termometro per ambienti monta 2 batterie tipo AAA, IEC LR3, da 1,5V. Quando le batterie devono essere sostituite, l'icona che indica le batterie scariche appare sul display cristalli liquidi LCD. Per installare e sostituire le batterie, seguire i passaggi descritti qui di seguito:

1. alzare il coperchio del vano batterie;

2. inserire le batterie, prestando attenzione alla polarità

(osservare i segni);

3. rimettere a posto il coperchio del vano batterie.123

COME INSTALLARE E SOSTITUIRE LE BATTERIE NEL SENSORE DELLA TEMPERATURA Il sensore della temperatura monta 2 batterie tipo AA, IEC LR6, da 1, 5V . Quando le batterie devono essere sostituite, l'icona delle batterie scariche appare sul display a cristalli liquidi LCD del termometro per ambienti. Per installare e sostituire le batterie, seguire i passaggi descritti qui di seguito:

1. togliere il coperchio del vano batterie sulla parte posteriore

2. Inserire le batterie, prestando attenzione alla polarità

(osservare i segni).

3. Rimettere a posto il coperchio per la protezione dalla pioggia

e il coperchio del vano batterie sull'unità.124 Nota Nel caso in cui si dovessero sostituire le batterie in una qualsiasi delle unità, tutte le unità devono essere resettate seguendo le procedure d’impostazione seguenti. Questo perché un codice di sicurezza senza un ordine preciso, è assegnato dal sensore all'avvio, e questo codice deve essere ricevuto e memorizzato dal termometro per ambienti nel primo minuto di alimentazione dell'apparecchio.

SOSTITUZIONE DELLE BATTERIE

Si raccomanda di sostituire le batterie in tutti gli apparecchi almeno ogni 24 mesi per assicurare le prestazioni ottimali di tutte le unità. La conservazione dell'ambiente è responsabilità di tutti. Portare le batterie scariche ad un centro di raccolta autorizzato.125

SCHERMO A CRISTALLI LIQUIDI

Il display a cristalli liquidi della stazione base dispone di tre righe; una volta che le batterie sono state inserite, tutti i segmenti del display si illuminano brevemente prima di visualizzare:

Lettura della temperatura esterna in ºC o º

Numero di identificazione del trasmettitore Ora Lettura della temperatura interna in 0C o º

Segnale di trasmissione*127

• Quando il segnale proveniente dal sensore è ricevuto con successo dal termometro per ambienti, si attiva l'icona della ricezione del segnale (se questo non avviene con successo, l'icona non si visualizza sul display a cristalli liquidi LCD). In questo modo l'utente può vedere facilmente se l'ultima ricezione è avvenuta con successo (icona attivata) o meno (icona disattivata). L'icona che lampeggia brevemente, al contrario, simboleggia che la ricezione è attualmente in corso.

Dopo che le batterie sono state inserite, impostare l'ora seguendo le istruzioni qui di seguito.

1. Tenere premuto il tasto “SET/CH” per circa 3 secondi per entrare nel modo

2. “12h” o “24h” appare sul display a cristalli liquidi. Se appare “12h”, l'ora corrente è128

impostata nel formato 12 ore. Se appare “ 24”, l'ora corrente è impostata nel formato 24 ore.

3. Per alternare fra i due formati dell'ora, premere il tasto “MIN/MAX/+”.

4. Quando si è selezionato il formato dell'ora desiderato, premere il tasto “SET/CH” di

nuovo per entrare nel modo impostazione dei gradi Celsius o Fahrenheit. Nota: Quando la visualizzazione dell'ora è impostata su 12 ore, l'unità della temperatura è fissata su °F, mentre quando è impostata su 24 ore, l'unità della temperatura è fissata su °C.

C” , la lettura della temperatura è impostata in gradi Celsius “

F”, l'ora corrente è impostata in gradi Fahrenheit “

2. Per alternare fra i due formati di lettura della temperatura, premere il tasto

3. Premere il tasto “SET/CH” per confermare, ed entrare nel modo impostazione

dell'ora. IMPOSTAZIONE DELL'ORA

1. Le impostazioni dell'ora iniziano a lampeggiare.

2. Usando il tasto “MIN/MAX/+”, inserire le ore corrispondenti all'ora corrente, e di

seguito premere il tasto “SET/CH” per modificare i minuti.

3. Premendo ancora una volta sul tasto “MIN/MAX/+”, inserire i minuti dell’ora

corrente (tenendo premuti i tasti, le digitazioni avanzeranno di cinque unità alla volta) poi premere il tasto “SET/CH” per uscire dal modo impostazione. La stazione base è ora operativa al 100%.130 PER USARE IL TERMOMETRO: TEMPERATURA INTERNA: La lettura della temperatura interna è visualizzata sulla seconda linea del display a cristalli liquidi, sotto all’ora. Il sensore incorporato del termometro misura automaticamente la temperatura, non appena le batterie sono state inserite.

Icona MIN Icona MAX131 Premendo il tasto “MIN/MAX/+”, la temperatura interna attuale alterna i dati visualizzati fra le registrazioni della minima, della massima e della temperatura corrente (nonché i cambiamenti della temperatura esterna). Una volta che un valore nuovo di temperatura interna (minimo o massimo) è registrato, è automaticamente impostato nella memoria del termometro.

LETTURA DELLA TEMPERATURA ESTERNA

La lettura della temperatura esterna è visualizzata sulla riga inferiore del display cristalli liquidi, sotto alla temperatura interna. La stazione base riceve la temperatura esterna con un segnale a 868 MHz, quando le batterie sono state inserite nel sensore entro 2 minuti - 2 minuti e mezzo dal momento dell’avvio (consultare il paragrafo precedente Impostazione).132 Nota Se la temperatura esterna non fosse ricevuta nell'arco di 2 minuti - 2 minuti e mezzo dopo che le batterie sono state inserite in uno dei sensori, consultare il paragrafo "Controllo della ricezione a 868 MHz", più avanti. LETTURA DELLA TEMPERATURA ESTERNA MINIMA E MASSIMA

Premendo il tasto “MIN/MAX/+”, sul display della temperatura interna ed esterna si alternano la visualizzazione dei valori della temperatura minima, massima e corrente. Icona MIN Icona MAX133 Quando un nuovo valore di temperatura più alto o più basso di quello attuale è registrato, è automaticamente impostato nella memoria del termometro remoto.

RISETTAGGIO DELLE REGISTRAZIONI DELLA TEMPERATURA MINIMA

E MASSIMA Tenendo premuto il tasto “MIN/MAX/+” per circa tre secondi, la registrazione della temperatura minima e massima, interna ed esterna vengono riportate sulle temperature correnti. Soltanto il display della temperatura esterna del sensore attualmente visualizzato viene resettato. Per resettare la temperatura esterna degli altri sensori aggiuntivi, spostarsi sul numero corrispondente al sensore desiderato.

LETTURA DELLA TEMPERATURA ESTERNA 1, 2 E 3

Se si sta usando più di un sensore, per alternare fra le letture della temperatura dei sensori 1, 2 e 3, premere il tasto “SET/CH”. Se la lettura viene dal sensore numero 1, il134 numero di identificazione del sensore 1 è visualizzato sul display a cristalli liquidi, nella sezione dedicata alla temperatura esterna. Lo stesso si applica al sensore successivo, e così via. Ad ogni modo se si sta usando soltanto un sensore, non sarà visualizzato alcun numero d’identificazione sul display a cristalli liquidi. CONTROLLO DELLA RICEZIONE A 868 MHz: In condizioni ambientali normali (lontano da fonti di interferenza quali schermi televisivi), la ricezione della temperatura esterna dovrebbe avvenire entro 2 minuti - 2 minuti e mezzo. Se la temperatura esterna non è visualizzata sul display a cristalli liquidi entro 2 minuti - 2 minuti e mezzo, effettuare i controlli elencati qui di seguito:

1. Le unità dovrebbero essere almeno 1,5 - 2 m lontano da qualsiasi fonte di

interferenza quali monitor di computer o apparecchi televisivi.

2. Evitare di sistemare le unità sulle o nelle immediate vicinanze di infissi di finestre in

3. Evitare di usare apparecchi elettrici quali cuffie audio od altoparlanti che

funzionano sulla stessa frequenza (868 MHz), perché questo potrebbe compromettere la trasmissione e la ricezione corretta del segnale.

4. Le interferenze sul segnale con frequenza a 868 MHz possono anche essere

causate da apparecchi elettrici in uso nelle vicinanze dell’apparecchio. Nei casi più gravi la ricezione è possibile soltanto una volta che tutti gli altri prodotti elettrici funzionanti sulla frequenza di 868 MHz che operano nella vicinanze sono stati spenti.

5. All'interno di strutture in cemento come seminterrati ed edifici a torre, la ricezione

del segnale a 868 MHz può essere indebolita (evitare di sistemare l'apparecchio vicino ad infissi e strutture in metallo).

6. La trasmissione può essere influenzata dall'esposizione a condizioni di temperatura

estreme. Per esempio se il tempo è stato molto freddo (sotto -25

C) per un periodo abbastanza prolungato, la trasmissione del segnale potrebbe essere indebolita.136 Prendere quindi in considerazione questi fattori, quando si decide la posizione in cui sistemare il sensore. Nota Se dopo avere effettuato tutti i controlli di cui sopra, l'apparecchio non è ancora in grado di ricevere i dati della temperatura esterna, effettuare un risettaggio su tutte le unità (consultare il paragrafo Risettaggio della stazione base più avanti).

COLLOCAZIONE DELL’APPARECCHIO

TERMOMETRO PER AMBIENTI: La stazione base è fornita con un supporto staccabile che permette la possibilità di appoggio su una superficie piana o di montaggio a muro. Per effettuare il montaggio a muro, seguire le istruzioni descritte qui di seguito:137

1. Fissare una vite sulla parete su cui si desidera montare

l'apparecchio, lasciando sporgere la testa della vite di circa 5 mm.

2. Usando il foro di montaggio del termometro remoto, appendere

attentamente l'unità sulla vite. Nota: assicurarsi sempre che l'unità sia ben appoggiata sulla vite prima di rilasciarla. SENSORE ESTERNO: Il sensore è fornito con supporto che può essere montato muro con le due viti in dotazione. Il sensore può anche essere sistemato su una superficie piana assicurando il supporto sulla parte inferiore del sensore.138 Per effettuare il montaggio a muro

1. Assicurare la staffa sulla parete desiderata usando le viti e i

rinforzi di plastica.

2. Sistemare il sensore sulla staffa.

Nota Prima di sistemare gli apparecchi in una posizione definitiva, verificare che la stazione base possa ricevere il segnale a 868 MHz dal Sensore esterno dalla posizione in cui lo si desidera posizionare.

• È consigliabile non esporre l’apparecchio a condizioni di temperatura estreme, non sottoporlo a vibrazioni e shock violenti, pena un cattivo funzionamento od il danneggiamento dell’apparecchio.139

• Non esporre l’apparecchio a temperature estreme, ed evitare di esporlo all’aperto in occasione di cambiamenti improvvisi di temperatura, quali esposizione diretta alla luce del sole, condizioni di freddo o di umidità estreme, dal momento che queste condizioni sono spesso accompagnate da cambiamenti atmosferici repentini che possono causare la mancata precisione delle letture.

• Quando si puliscono il display e gli involucri esterni dell’apparecchio, usare solo un panno morbido inumidito. Non usare solventi o abrasivi.

• Non immergere le unità in acqua.

• Rimuovere immediatamente le batterie scariche per evitare perdite e danni all’apparecchio. Usare solo batterie dello stesso tipo di quelle raccomandate dal fabbricante.

• Non aprire o effettuare alcuna riparazione sull’apparecchio. Contattare il rivenditore per la consegna ad un centro autorizzato per le riparazioni da parte di personale qualificato. L’apertura e la manomissione dell’apparecchio possono invalidarne la garanzia.140 SPECIFICHE TECNICHE Gamma di misurazione della temperatura Interna : da -9.9ºC a +59.9ºC con risoluzione di 0,1ºC da -14.1ºF a +139.8ºF con risoluzione di 0,2ºF (si visualizza “- -.-” se la temperatura è al di fuori di questa gamma) Esterna : da -39,9ºC a +59,9ºC con risoluzione di 0,1ºC -39.8°F a +139.8°F con risoluzione di 0,2ºF (si visualizza “- -. -” se la temperatura è al di fuori di questa gamma) Intervalli di controllo della temperatura Temperatura interna : ogni 15 secondi Sensore Esterno Ricezione della temperatura : ogni 4 secondi Gamma di trasmissione della temperatura : fino a 100 m spazi aperti, senza terferenze)141 Alimentazione Termometro remoto : 2 batterie tipo AAA, IEC LR3 da 1,5V Sensore : 2 batterie tipo AA, IEC LR6 da1,5V Durata delle batterie per entrambe le unità : circa 24 mesi (si raccomandano batterie alcaline) Dimensioni (L x L x A): Termometro remoto : 58 x 23 x 125 mm Sensore : 38.2 x 21.2 x 128.3 mm

LIMITAZIONE DI RESPONSABILITÀ

• I rifiuti generati da prodotti elettrici ed elettronici contengono sostanze pericolose. Lo smaltimento di rifiuti elettronici in discariche abusive o non controllate danneggia l’ambiente.

• Vi preghiamo di contattare l’ente di smaltimento rifiuti locale per conoscere il luogo predisposto per lo smaltimento dei rifiuti elettronici a voi più vicino.142

• Tutti gli strumenti elettronici debbono essere riciclati. Ogni utente deve contribuire attivamente al riciclaggio dei propri rifiuti elettronici.

• Gettare nell’ambiente i rifiuti elettronici può avere conseguenze gravi sulla salute pubblica e sulla qualità dell’ambiente stesso.

• Come evidenziato sulla scatola e sul prodotto, è raccomandata la lettura del manuale di istruzioni per un uso ottimale del prodotto; questo prodotto non deve essere gettato in contenitori di rifiuti generici.

• Il fabbricante o il fornitore non accetta alcuna responsabilità per qualsiasi conseguenza dovuta ad un uso scorretto dell'apparecchio.

• Questo prodotto non deve essere usato per scopi medici o per diffondere informazioni pubbliche.

• Questo prodotto è stato concepito solamente per uso domestico come indicatore delle previsioni del tempo, e non dispone di una precisione del 100%. Le previsioni fornite da questo prodotto devono soltanto essere considerate come un'indicazione, e non come assolutamente precise.143

• Le specifiche tecniche di questo prodotto possono variare senza preavviso.

• Questo prodotto non è un giocattolo. Tenere fuori della portata dei bambini.

• Non si può riprodurre questo manuale, interamente o parzialmente, senza il previo consenso scritto del fabbricante.
