Produkttyp	Temperaturstation / Temperaturregler
Anzeige	LCD-Display mit drei Zeilen: Uhrzeit, Innentemperatur, Außentemperatur
Zeitformat	12 oder 24 Stunden (einstellbar)
Temperatureinheiten	Grad Celsius (°C) oder Fahrenheit (°F) (wählbar)
Innen-Temperaturbereich	-9,9 °C bis +59,9 °C (Auflösung 0,1 °C)
Außen-Temperaturbereich	-39,9 °C bis +59,0 °C (Auflösung 0,1 °C)
Anzahl Außensensoren	Bis zu 3 Kanäle (Funksender)
Übertragungsfrequenz	868 MHz
Übertragungsreichweite	Bis zu 100 m im freien Feld
Stromversorgung Basisstation	2 AAA-Batterien 1,5 V (LR3)
Stromversorgung Sender	2 AA-Batterien 1,5 V (LR6)
Abmessungen Basisstation	59 × 22 × 125 mm (L × B × H)
Abmessungen Sender	38,2 × 21,2 × 128,3 mm (L × B × H)
Speicher der Messwerte	Automatische Minimum- und Maximumtemperaturen (innen und außen)
Kanal-Scan	Zyklische Anzeige der Außensensoren 1, 2 oder 3 über Taste SET/CH
Installation	Wandhalterung (Aufhängeloch) oder Tischaufstellung (abnehmbarer Fuß)
Pflege und Reinigung	Weiches, feuchtes Tuch; keine Lösungsmittel oder Scheuermittel verwenden
Sicherheit	Gerät nicht öffnen oder modifizieren; verbrauchte Batterien sofort entfernen; nicht für medizinische Zwecke verwenden
Allgemeine Informationen	Nur für den Hausgebrauch; Recycling von Batterien und Produkt gemäß örtlicher Vorschriften

Häufig gestellte Fragen - WS 9117 TECHNOLINE

Wie installiere ich die Batterien in der Temperaturstation?

Entfernen Sie den Deckel des Batteriefachs auf der Rückseite der Basisstation. Legen Sie 2 AAA-Batterien (LR3) 1,5 V unter Beachtung der angegebenen Polarität ein. Schließen Sie den Deckel. Das Symbol für schwache Batterien wird angezeigt, wenn ein Austausch erforderlich ist.

Wie synchronisiere ich die Basisstation mit einem Außensender?

Legen Sie zuerst die Batterien in den Sender ein (2 AA-Batterien). Setzen Sie innerhalb der nächsten 2 Minuten die Batterien in die Basisstation ein. Die Basisstation sollte automatisch das Signal des Senders empfangen und die Außentemperatur anzeigen. Falls nicht, entfernen Sie die Batterien und beginnen Sie von vorne.

Wie stelle ich die Uhrzeit an der Basisstation ein?

Drücken Sie die Taste SET/CH für 3 Sekunden. Sie können zuerst das 12h- oder 24h-Format mit der Taste MIN/MAX/+ auswählen, dann drücken Sie SET/CH. Anschließend blinken die Stunden: Stellen Sie mit MIN/MAX/+ ein und bestätigen Sie mit SET/CH. Wiederholen Sie dies für die Minuten.

Wie wechsle ich von der Anzeige in Grad Celsius zu Fahrenheit?

Während der Einstellung der Einheit (nach dem Zeitformat) blinkt ein 'C' oder 'F' auf dem Display. Verwenden Sie die Taste MIN/MAX/+, um zwischen °C und °F zu wechseln, und drücken Sie dann SET/CH zur Bestätigung. Hinweis: Im 12h-Modus schaltet die Anzeige automatisch auf °F; im 24h-Modus auf °C.

Wie rufe ich die Minimal- und Maximaltemperaturen ab?

Drücken Sie die Taste MIN/MAX/+, um durch die Werte zu blättern: aktuelle, minimale und maximale Temperatur (innen und außen). Die Symbole MIN und MAX werden entsprechend angezeigt. Um die Min/Max-Werte auf die aktuelle Temperatur zurückzusetzen, halten Sie die Taste MIN/MAX/+ 3 Sekunden lang gedrückt.

Was tun, wenn die Außentemperatur nicht angezeigt wird?

Überprüfen Sie, ob die Batterien im Sender richtig eingelegt sind und der Abstand 100 m im freien Feld nicht überschreitet. Halten Sie die Geräte von Störquellen (Fernseher, Metallkonstruktionen) fern. Wenn innerhalb von 2 Minuten 30 Sekunden nichts angezeigt wird, setzen Sie die Basisstation zurück, indem Sie die Batterien für 60 Sekunden entfernen.

Wie viele Außensensoren kann ich anschließen?

Die Basisstation kann bis zu 3 Funksender empfangen. Um einen neuen hinzuzufügen, befolgen Sie die Synchronisierungsprozedur: Legen Sie die Batterien des neuen Senders innerhalb von 45 Sekunden nach dem Empfang der Daten des vorherigen ein. Verwenden Sie die Taste SET/CH, um zwischen den Kanälen 1, 2 und 3 zu wechseln.

Was ist die maximale Reichweite des Signals?

Die Übertragung erfolgt bei 868 MHz mit einer Reichweite von bis zu 100 Metern im freien Feld (ohne Hindernisse oder Störungen). Dicke Wände, Metallkonstruktionen und andere 868-MHz-Geräte können die Reichweite verringern.

Wie reinige ich das Display und das Gehäuse?

Verwenden Sie ein weiches, leicht feuchtes Tuch (lauwarmes Wasser), um das LCD-Display und das Gehäuse abzuwischen. Verwenden Sie niemals Lösungsmittel, Scheuermittel oder aggressive Reinigungsmittel. Tauchen Sie das Gerät nicht in Wasser.

Wo entsorge ich verbrauchte Batterien und das Gerät am Ende seiner Lebensdauer?

Verbrauchte Batterien müssen zu einer zugelassenen Sammelstelle zum Recycling gebracht werden. Das elektronische Gerät darf nicht im Hausmüll entsorgt werden: Geben Sie es gemäß den örtlichen Vorschriften bei einem Wertstoffhof oder einer Sammelstelle für Elektroschrott ab.

BEDIENUNGSANLEITUNG WS 9117 TECHNOLINE

Herzlichen Glückwunsch zum Erwerb dieser innovative, ferngeskeuerten 668MHz-Temperaturslation, die ihnen ständig die genaue Zeit, die aktuelle Raum- sowie bis zu drei Aussentemperaturen anzeigt. Lesen Sie bitte für optimale Ausnützung aller ihrer Vorzüge diese Betriebsanleitung aufmerksam durch.

FERNGESTEUERTE TEMPERATURSTATION

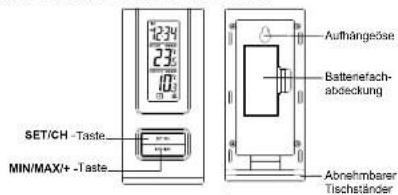

SET/CH -Taste MIN/MAX/+ -Taste Aufhängsöse Batterfach- abdeckung Abnehmbarer Tischständer

AUSSENTEMPERATURSENDER

MERKMALE:

• LCD-Uhr mit 12- oder 24-Stundenanzeige.

- Raum- oder Aussentemperaturanzeige in Grad Celsius (°C) oder Grad Fahrenheit (°F).

• Empfängt bis zu drei Aussentemperatursender.
• Anzeige der aktuellen Raum- und Aussentemperatur mit Speicherung der Minimal-
  und Maximalwerte sowie
  • Drahtlose Fernübertragung per 868 MHz-Signal
  • Signalempfangsintervalle 4 Sekunden
• Wandmontage oder Tischaufstellung (abnehmbarer Tischständer).

GRUNDEINSTELLUNG:

Bei Benützung von einem Außensender

1. Legen Sie zuerst die Batterien in den Außensender ein (siehe "Einlegen und
   Ersetzen der Batterien im Aussentemperatursender ^11 unten)
2. Legen Sie Innerhalb von 2 Minuten nach Inbetriebnahme des
   Aussentemperatursender die Batterien in die Temperaturstation ein (siehe

'Einlegen und Ersetzen der Batterien in der 'Temperaturstation' unten. Sobald die Batterien eingelogi sind, werden alle Segmente des LCD-Bildschirms kurz aufflechten. Im Folgenden werden die Raumtemperatur und die Zeit als 0:00 angezeigt und das Malenpfangssymbol anfangen zu bilaten. Kommen diese Anzeigen nicht innerhalb von 60 Sekunden auf dem LCD-Bildschimm zur Darstellung, so müssen die Batterien für mindestens 60 Sekunden entnommen und dann erneut eingelegt werden. Werden die Raumdaten angezeigt, so fahren Sie mit dem nächsten Schritt fort.

1. Nach dem Einlegen der Batterien wird die Temperaturstation beginnen, Daten vom Außensender zu empfangen. Es sollten nun die Außentemperatur auf der Temperaturstation angezeigt werden. Ist dies nicht innerhalb von zwei Minuten der Fall, so müssen die Batterien aus beiden Einheiten entnommen und der Vorgang nochmals ab Schritt 1 wiederholt werden.

2. Zur Sicherstellung einer ausreichenden 868 MHz-Übertragung sollte zwischen den endgültigen Montagpositionen von Temporaturation und Außensender unter guten Bedingungen keine größere Entfernung als 100 m liegen (Sehen Sie dazu die Hinweise unter "Platzierung" und '868 MHz-Empfangstest").

Bei Benützung von mehr als einem Außensender

1. Wurde die Einstellung ursprünglich mit einem Außensender vorgenommen, so sollte der Anwender alle Ballerien aus Temperaturstation und Außensender entferen und mindestens 60 Sekunden warten.

2. Setzen Sie jetzt die Batterien in den ersten Außensender ein.

3. Legen Sie innerhalb von 2 Minuten nach Inbetriebnahme des ersten Außensenders die Batterien in die Temperaturstation ein. Sobald die Batterien eingelegt sind, werden alle Segmente des LCD-Bildschirms kurz aufleuchten. Im Folgenden werden die Raumtemperatur und die Zeit als 0:00 angezeigt. Kommen diese

Anzeigen nicht innerhalb von 60 Sekunden auf dem LCD-Bildschirm zur

Darsstellung, so müssen die Batterien für mindestens 60 Sekunden ennommen und

1. Es sollten nun die Außentemperatur des ersten Außensenders (Kanal 1) auf der Temperaturstation angezeigt werden. Ferner kommt auch das Signalempfangsymbol zur Anzeige. Ist dies nicht Innerhalb von zwei Minuten der Fall, so müssen die Batterien aus beiden Einheiten entnommen und der Vorgang nochmals ab Schritt 1 wiederholt werden.

2. Nachdem die Außentemperatur des ersten Außensenders auf der Temperaturstation angezeigt werden, setzen Sie die Batterien in den zweiten Außensender ein.

Hinweis: Der Anwender sollte die Batterien des zweiten Außensenders innerhalb von 45 Sekunden nach dem Empfang der Daten des ersten Außensenders einsetzen.

1. Es sollten nun die Außentemperatur des zweiten Außensenders sowie das Symbol "Kanal 2" auf der Temperaturslation angezeigt werden. Ist dies nicht innerhalb von zwei Minuten der Fall, so müssen die Batteren aus allen Einheiten entnommen und der Vorgang nochmals ab Schritt: 1 wiederholt werden.

2. Nachdem die Außenbereichsdaten sowie das Symbol "Kanal 2" auf der Temperaturestation angezeigt werden, setzen Sie die Batterien in den dritten Außensender ein. Innerhalb von 2 Minuten sollten nun die Außenbereichsdaten des dritten Außensenders als Kanal 3 zur Anzeige kommen. Wird der erste Außensender erfolgreich empfangen, so schaltet das Kanalsymbol wieder auf "1" zurück. Ist dies nicht der Fall, so muss eine erneute Einstellung ab Schritt 1 vorgenommen werden.

Hinweis: Der Anwender sollte die Batterien des dritten Außensenders innerhalb von 45 Sekunden nach dem Empfang der Daten des zweiten Außensenders einsetzen.

Zur Sicherstellung einer ausreichenden 868 MHz-Übertragung sollte zwischen den endgültigen Monlagepositionen von Temporalurstation und Außensendern unter guten Bedingungen keine größere Entfernung als 100 m liegen (Sehen Sie dazu die Hinweise unter "Platzierung" und "868 MHz-Empfangstest").

EINLEGEN UND ERSETZEN DER BATTERIEN IN DER TEMPERATURSTATION

Die Temperaturstation arbeitet mit zwei 1,5 V-Batterien vom Typ Micro AAA, IEC LR3. Wenn die Batterien ersetzt werden müssen, erscheint auf dem LCD-Bildschirm der Temperaturstation eine Batterietiefslandsanzeige. Zum Einlegen und Ersetzen der Batterien folgen Sie bitte den Schritten unten:

1. Heben Sie den Batteriefachdeckel ab.

2. Legen Sie unter Beachtung der korrekten Polarität (siehe

Markierung) die Batterien ein.

1. Selzen Sie den Batteriefachdeckel wieder ein.

EINLEGEN UND ERSETZEN DER BATTERIEN IM

AUSSENTEMPERATURSENDER

Der Außentemperatursender arbeitet mit zwei 1,5 V-Batterien vom Typ Mignon AA, IEC

LR5. Wenn die Battenen ersetzt werden müssen, erscheint auf dem LCD-Bioschirm der

Temperaturstation eine Batterietiefstandsanzeige. Zum Einlegen und

Ersetzen der Batterien folgen Sie bitte den Schritten unten:

Entiernen Sie den Batterelachdeckel auf der Geraterduckseite. 1. Lagen Sinus Verpflichtes die kappeln Betrilität (intra

1. Legen Sie unter Beachlung der korekten Poliarat (siehe Markierung) die Batterien ein

2. Schließen Sie den Batteriefachdeckel wieder

Hinweis:

Im Falle eines Batterlewechsels bei einer der Einheiten müssen alle

Einheiten gemäß Abschnitt "Grundeinstellung" neu eingestellt

werden. Dies ist nötig, da der Außensender bei Inbetriebnahme einen

Zufallssicherheitscode an die Temperaturstation sendet, der von dieser innerhalb der

erstien minute nach indetechnitte empfangen und gespeichert werden muss.

BATTERIEWECHSEL:

Es wird empfohlen, alle Batterien spätestens alle zwei Jahre zu erneuern, um eine

ktion und Genauigkeit der Einheiten zu gewährleisten.

Bitte beteiligen Sie sich am aktiven Umweltschutz und entsorgen Sie Altbatterien nur bei den dafür vorgesehenen Sammelstellen.

LCD-BILDSCHIRM:

Der LCD-Bildschirm der Femgesteuerten Temperaturstation besteht aus drei Zeilen. Sind die Batterien eingesetzt. So werden alle Segmente dieser dreizelligen Anzeige kurz aufkuchten, bevor sie folgendes anzeigen:

1. Raum- und Aussentemperatur in Grad Celsius (°C) oder Grad Fahrenheit (°F).

Zeit 12:34 N00001 Raumtemperatur in °C oder °F 23°C OUTDOOR Aussentemperatur in °C oder °F 10°C Sender Identifikations nummer -2 Auussensender-Signal*

* Wenn das Sendesignal des Außensenders von der Temperaturstation erfolgreich empfangen wurde, wird dieses Symbol eingeschaltet (bei Fehlempfang wird das Symbol nicht angezeigt). Der Anwender kann damit erkennen, ob der letzte Empfang erfolgreich (Symbol EIN) oder nicht erfolgreich war (Symbol AUS). Ein kurzes Blinken zeigt ferner an, dass gerade ein Signalempfang stattfindet.

12- ODER 24-STUNDEN-EINSTELLUNG:

Nachdem die Batterien eingesetzt sind, ist der Zeitanzeigemodus wie folgt einzustellen:

1. Drücken und halten Sie die "SET/CH"-Taste für etwa 3 Sekunden, um in den

Einstellmodus (SET) einzutreten.

1. Auf dem LCD wird entweder " : 12h" oder " : 24h" angezeigt. Bei " : 12" ist die

aktuelle

Zeitanzeige auf den 12-Stunden-, bei " : 24" auf den 24-Stunden-Anzeisemodus

1. Um zwischen diesen beiden Anzeigemodi zu wechseln, drücken Sie einfach die "MIN/MAX/+"-Taste.

2. Ist der gewünschte Modus ausgewählt, so drücken Sie zur Bestätigung die "SET/CH"-Taste ein weiteres mal. Sie erreichen damit den Modus Einstellung Grad Celsius oder Grad Fahrenheit.

Hinweis:

Wenn die Zeitanzeige auf das 12-Stunden-Format gestellt wird, erfolgt die Temperaturanzeige automatisch in Fahrenheit (°F). Im 24-Stunden-Format erfolgt die Anzeige in Celsius (°C).

EINSTELLUNG GRAD CELSIUS ODER GRAD FAHRENHEIT:

Folgend dem Modus 12- oder 24-Stunden-Einstellung

1. Auf dem LCD wird entweder "C" oder "F" angezeigt. Bei "C" ist die aktuelle Temperaturanzeige auf den Grad Celsius-, bei "F" auf den Grad Fahrenheit-Anzeigemodus eingestellt.

2. Um zwischen diesen beiden Anzeigemodi zu wechseln, drücken Sie einfach die

"MIN/MAX"-Taste. 3. Drücken Sie zur Bestätigung die "SET/CH"-Taste. Sie erreichen damit den Modus

d. Brücken Sie zur Bestätigung die SEIT/CHT, die Erleichen damit dem Steuß Zeiteinstellung.

ZEITEINSTELLUNG:

Folgend dem Modus Einstellung Grad Celsius oder Grad Fahrenheit

1. Die Stundenstellen in der Zeitanzeige-Sektion beginnen zu blinken.

2. Stellen Sie unter Benützung der "MIN/MAX/+"-Taste die Stunden auf die aktuelle Zeit und drücken Sie dann die "SET/CH"-Taste. Die Minutenstellen beginnen zu blinken.

3. Stellen Sie, wieder unter Benützung der "MIN/MAX/*"-Taste, die Minuten auf die aktuelle Zeit (wird die Taste gedrückt gehalten, so werden sich die Ziffern in Schritten von 5 erhöhen) und verlassen Sie dann durch Drücken der "SET/CH"-Taste den Einstellmodus. Ihre Femgesteuerte Temperaturstation ist damit voll betriebsbereit.

BETRIEB DER FERNGESTEUERTEN TEMPERATURSTATION :

RAUMTEMPERATURANZEIGE:

Die Raumtemperatur wird in der zweiten Zeile des LCD-Bildschirms unterhalb der Zeitanzeige dargestellt. Der in die Ferngesteuerte Temperaturstation eingebsute Temperatursensor beginnt nach Einsetzen der Batterien automatisch mit der Messung der Raumtemperatur.

ANZEIGE DER GESPEICHERTEN MINIMALEN UND MAXIMALEN RAUMTEMPERATURWERTE:

Min-symbol

-Max-symbol

Beim Drücken der "MIN/MAX+"-Taste wird die Anzeige der Raumtemperatur wechselweise zwischen der gespeicherten minimalen und maximalen sowie der aktuellen Raumtemperatur hin- und herschalten (dieser Wechsel gilt ebenso für die Aussentemperatur). Wird eine neue Höchst- oder Tiefstemperatur erreicht, so wird diese automatisch die in der Femgesteuerten Temperaturstation gespeicherten Werte überschreiben.

AUSSENTEMPERATURANZEIGE:

Die Anzeige der Aussentemperatur befindet sich in der untersten Zeile des LCD-Bildschirms unterhalb der Raumtemperatur. Die Ferngesteuerte Temperaturstation empfängt die Aussentemperatur mit Hilfe eines 868MHz-Signals, nachdem die Batlerien innerhalb von 2 Minuten nach der Grundeinstellung (siehe Grundeinstellung oben) in den Aussentemperatursender eingesetzt worden sind.

Hinweis:

Sollte die Aussentemperatur nicht innerhalb von 2Minuten nach Einsetzen der Batterien in den Aussentemperatursender empfangen werden, so sehen Sie bitte Punkt 868MHz-Empfangstest weiter unten.

ANZEIGE DER GESPEICHERTEN MINIMALEN UND MAXIMALEN AUSSENTEMPERATURWERTE:

- Min-symbol

Max-symbol

Durch Drücken der "MIN/MAX/+-Taste wird die Anzeige der Aussentemperatur wechselweise zwischen der gespeicherten minimalen und maximalen sowie der aktuellen Aussentemperatur umgeschaltet. Wird eine neue Höchst- oder Tiefstemperatur erreicht, so werden automatisch die in der Temperaturstation gespeicherten Werte überschrieben.

RÜCKSTELLUNG DER GESPEICHERTEN MINIMALEN UND MAXIMALEN TEMPERATURWERTE:

Durch Drücken und Halten der "MIN/MAX/+"-Taste für etwa 3 Sekunden werden die gespeicherten minimalen und maximalen Raum- und Aussentemperaturwerte auf die aktuellen Werte der Raum- und Aussentemperatur zurück gestellt.

ANZEIGE DER AUSSENTEMPERATUR 1.2 UND 3:

Wird mehr als ein Aussentemperatursender benützt und soll zwischen den Anzeigen der Temperatursender 1, 2 und 3 hin- und her geschaltet werden, so ist einfach die "SET/CH"-Taste zu drücken. Stammit die Messung vom Senders 1, so wind gleichzeitig in der Aussentemperatur-Sektion des LCD die Identifikationsnummer 1 angezeigt. Gleiches gilt für den nächsten Aussentemperatursender, u.s.w. Wind nur ein Aussentemperatursender benützt, so kommt keine Identifikationsnummer zur Anzeige.

868MHZ-EMPFANGSTEST:

Bei normalen Umgebungsbedingungen (In sicherer Entfernung von Störquellen wie z.B. Fernsehgeräten) wird die Aussentemperatur gewöhnlich innerhalb von 2½ Minuten empfangen. Wird die Aussentemperatur nicht innerhalb dieser Zeitspanne angezeigt, so prüfen Sie bitte folgendes:

1. Die Entfernung der Geräteteile von Störquellen wie z.B. Computer-Monitoren oder Fernsehgeräten sollte mindestens 1,5 – 2 Meter betragen.
2. Vermeiden Sie, die Geräteteile direkt an oder in die Nähe von metallischen Türen,
   Fenstierrahmen oder sonstigen Metallkonstruktionen zu platzieren.
3. Die Benutzung anderer, auf der seiden Frequenz (bss/mHz) anbeitender Geräte wie z.B. Kopfhörer oder Laulsprecher kann die korrekle Signalübertragung verhindern.
4. Störungen des Empfangs können auch von Nachbarn verursacht werden, die auf der selben Frequenz (868MHz) arbeitende elektrische Geräte betreiben. In

extremen Fällen kann ein korrekter Empfang erst dann stattfinden, wenn alle mit einer Frequniz von 868MHz arbeitenden störenden Geräte abgeschaltet sind.

1. Innerhalb von Stahlbetonbauten (Kellern, Hochhäuserm) kann das 868MHz-Signal abgeschwächt sein (Platzierung in der Nähe von Metallrahmen oder -konsfuktigen verwerten).

2. Die Übertragung kann auch dadurch beeinflusst werden, dass die Geräteteile extremen Temperaturen ausgesetzt sind. Ist z.B. das Wetter über eine längere Zeildauer extrem kall (unser -25°C), so kann das Übertragungssignal abgeschwächt sein (Bitte bei der Platzierung der Tempaterlursender beachten).

Hinwels: Kann trotz der Beachtung obiger Liste die Aussentemperatur nicht empfangen werden, so ist eine Neueinstellung der Geräteleile vorzunehmen (siehe Neueinstellung der Ferngesteuerten Temperaturstation unten).

PLATZIERUNG:

FERNGESTEUERTE TEMPERATURSTATION:

Die Fergesteuerte Temperaturesturation wird komplett mit einem abnehmbaren Tischständer geliefert, so dass entweder Tischsaufstellung oder Wandmontage möglich ist. Zur Wandmontage verfahren Sie wie folgt: 1. Drehen Sie eine Schraube in die gewünschte Wand und lassen Sie deren Kopf etwa 5mm von der Wand abstehen. 2. Hängen Sie die Temperaturesturation mit der auf der Geräterückseite befindlichen Aufhängeöse an diese Schraube.

Hinweis: Stellen Sie sicher, das die Station vor dem Loslassen sicher in die Aufhängung einrastet.

AUSSENTEMPERATURSENDER:

Der Außentomperalursender ist mit einem Haller ausgestattet, der mittels zweier mitgelieferter Schrauben an eine Wand montiert werden kann.

Nach Aufstecken des Tischständers an der Unterseite des Senders kann dieser auch auf eine ebene Unterlage gestellt werden.

Wandmontage

1. Befestigen Sie mithilfe der milgelieferten Schrauben und Plastikdübel den Wandhalter an der gewünschten Wandstelle.

2. Stecken Sie den Außensender auf den Wandhalter.

Hinweis: Platzieren Sie vor der endgültigen Montage des Wandhalters alle Geräteeinheiten an die gewünschten Montagestellen, um zu prüfen, ob die Außensenderdalen korrekt empfangen werden. Ist dies nicht der Fall, so verschieben Sie die Einheiten geringfügig, da dies meist bereits zu einem guten

Signalempfang führt

PFLEGE UND INSTANDHALTUNG:

- Extreme Temperatureinwirkungen, Vibrationen und Stossbelaslungen sollten vermieden werden, da dies zu Beschädigungen der Geräte führen könnte.

• Geräte keinen extremen und plötzlichen Temperaturschwankungen (direkte Sonneneinstrahlung, extreme Kälte) und keinen feuchlen oder gar nassen Umgebungsbedingungen ausselzen, da dies zu schnellem Wechsel der Anzeigeangaben und damit zur Beseinträchtigung der Genauigkeit der Messwerte führt.
• Benützen Sie zur Reinigung von Anzeigen und Gehäusen nur ein welches, leicht
• Auchte Tzu. Keine Liegenden erworbenden Reinigungsmitelwurden
• Leuchtes Tuch: Keine füseinden oder schuedenden Reinigungsmittel Verwenden.
• Gerät nicht in Wasser lauchen.
• Leistungsschwache Batterien sofort entnehmen, um ein Auslaufen oder Beschädigungen zu verhindern. Zum Austausch nur Batterien des empfohlenen Typs verwenden.
• Bitte unternehmen Sie keine eigenen Reparaturversuche. Gerät zum Händler bringen und dort von qualifiziertem Fachpersonal überprüfen lassen. Öffnen des Gehäuses sowie unsachgemäße Behandlung führen zum Erlöschen der Garantleansprüche.

TECHNISCHE DATEN:

Tempersturmessbereich

Innenraum : -9,9°C bis +59,9°C mit 0,1°C Auflösung

-14.1°F bis +139.8°F mit 0,2°F Auflösung

(Anzeige -- ausserhalb dieses Bereichs)

Aussenbereich : -39,9°C bis +59.9°C mit 0,1°C Auflösung

-39.8°F bis +139.8°F mit 0,2°F Auflösung

(Anzeige – ausserhalb dieses Bereichs)

Raumtemperaturmessintervall : alle 15 Sekunden

Außenbereichsmessintervall : alle 4 Sekunden

Sendebereich : Bis zu 100 Meler

(Im Freien, ohne störende Einflüsse)

Spannungsversorgung:

Temperaturstation : 2 x 1,5V-Batterie AAA, IEC LR3

Aussensender : 2 x 1,5V-Batterie AA. IEC LR6

Batterielebensdauer : Elwa 24 Monale (Alkali-Batterien empfohlen)

Abmessungen (L x B x H):

Temperaturestation : 58 x 23 x 125 mm

Aussensender : 38.2 x 21.2 x 128.3 mm

HAFTUNGSAUSSCHLUSS:

- Elektrischer und elektronischer Abfall enthält schädliche Substanzen. Die

Entsorgung von Elektronikabfall in der freien Natur und/oder auf nicht genehmigten

Schuttabladeplätzen zerstört nachhaltig die Umwelt.

- Zur Erlangung der Adressen legaler Schuttabladeplätze mit selekdiver

Abfallverwaltung kontaktieren Sie bitte Ihre lokalien und/oder regionalen

verwaltungscenorden.

- Alle elektronischen Gerate müssen ab sofort dem Recycling zugeführt werden.

Dazu muss jeder Anwender seinen aktiven Beitrag bei der Erfassung, dem Recycling und der Wiederverwendung von elektrischem oder elektronischem Abfall leisten.

• Die uneingeschränkte Entsorgung von Elektronikabfall schadet der öffentlichen
- Elektronischer Abfall darf unter keinen Umständen mit dem normalen Restmüll entsorgt werden. Wie auf der Geschenkverpackung und auf dem Produkt vermerkt, ist es für den Anwender höchst empfehlenswert, die "Bedlenungsanleitung" aufmerksam zu lesen.
- Hersteller und Händler übernehmen keine Verantwortung für inkorekte Messwerte und Folgen, die sich aus solchen ergeben könnten.
- Dieses Produkt ist nur für den Heimgebrauch als Temperaturindikator gedacht und liefert keine 100%-ige Genauigkeit.
- Dieses Produkt ist nicht für medizinische Zwecke oder für die öffentliche Information geeignet.

• Die technischen Daten dieses Gerätes können ohne vorherige Ankündigung neändert werden
- Dieses Gerät ist kein Spielzeug. Außerhalb der Reichweite von Kindern aufbewahren.
- Diese Anleitung darf auch auszugsweise nicht ohne schriftliche Genehmigung durch den Hersteller vervielfältigt werden.

868 MHz TEMPERATURE STATION

Instruction Manual

INTRODUCTION:

REGELSTAND 12- OF 24 UREN:

REGELSTAND GRADEN CELSIUS OF FAHRENHEIT:

GEBRUIK VAN DE AFSTANDSBEDIENDE THERMOSTAAT:

BINNENTEMPERATUUR:
