Produkttyp	Wetterstation mit Uhr und Temperaturregler
Modell	WS 6812
Marke	TECHNOLINE
Hauptstromversorgung	Netzteil 230 V AC (inklusive) mit DC-Stecker
Notstromversorgung	1 Lithiumbatterie CR2032 (inklusive)
Stromversorgung Außensensor	2 AAA-Batterien (nicht enthalten)
Innenbereich Temperaturbereich	0 °C bis +50 °C
Außenbereich Temperaturbereich	-40 °C bis +70 °C
Temperaturauflösung	1 °C
Anzeige außerhalb des Bereichs	HH/LL
Funkgesteuerter Empfang (DCF)	Ja, automatisch (1h, 2h, 3h) und manuell
Reichweite des Außensensors	Bis zu 30 m im freien Feld
Anzahl unterstützter Sensoren	1
Alarmfunktionen	Täglicher Alarm mit einstellbarer Schlummerfunktion (Snooze) von 5 bis 60 Minuten
Klingeldauer	2 Minuten
Hintergrundbeleuchtung	Ja, einstellbare Intensität
Zeitformat	24 Stunden
Anzeigen	Innen-/Außentemperatur, Alarm aktiv, DCF-Empfang, Signalstärke
Reinigung und Pflege	Mit einem weichen, trockenen Tuch reinigen. Nicht in Wasser eintauchen. Feuchtigkeit und Staub vermeiden.
Sicherheit	Das Gerät nicht öffnen. Polarität der Batterien beachten. Verbrauchte Batterien entfernen. Nur nicht wiederaufladbare Alkalibatterien verwenden.
Ersatzteile / Zubehör	Außensensor (drahtloser Temperaturfühler), Netzteil, CR2032-Batterie

Häufig gestellte Fragen - WS 6812 TECHNOLINE

Wie stelle ich die Uhr an der Station WS 6812 ein?

Halten Sie die Taste SET gedrückt. Die Zeitzone blinkt (Standard 00). Verwenden Sie ▼/▲, um die Zeitzone einzustellen (von -01 bis 01). Drücken Sie erneut SET, um die Stunden, dann die Minuten einzustellen. Nach 8 Sekunden Inaktivität verlässt das Gerät den Einstellmodus.

Wie stelle ich den Alarm ein?

Halten Sie die Taste AL ON.OFF gedrückt. Die Stunden blinken. Verwenden Sie ▼/▲, um die Stunde einzustellen, drücken Sie dann erneut AL ON.OFF, um die Minuten einzustellen. Nach 8 Sekunden wird die Einstellung gespeichert.

Wie aktiviere oder deaktiviere ich den Alarm?

Drücken Sie kurz die Taste AL ON.OFF. Das Symbol AL wird angezeigt, wenn der Alarm aktiviert ist, es verschwindet, wenn er deaktiviert ist.

Wie verwende ich die Schlummerfunktion (Snooze)?

Wenn der Alarm ertönt, drücken Sie die Taste Zz • , um den Alarm vorübergehend zu stoppen. Er ertönt erneut nach dem eingestellten Intervall (Standard 5 Minuten, einstellbar von 5 bis 60 Minuten über das SET-Menü). Das AL-Symbol blinkt während der Schlummerfunktion.

Was tun, wenn die Außentemperatur '--' anzeigt?

Dies zeigt einen Signalverlust zum Außensensor an. Halten Sie die Taste ▼/WAVE der Station gedrückt, entfernen Sie dann die Batterien des Sensors und legen Sie sie wieder ein. Wenn das Problem weiterhin besteht, verschieben Sie den Sensor, um die Übertragung zu verbessern.

Wie setze ich das Gerät bei fehlerhafter Anzeige zurück?

Verwenden Sie einen spitzen Gegenstand, um die Taste RESET auf der Rückseite des Geräts (unter dem Batteriefachdeckel) zu drücken. Entfernen Sie dann die Batterien des Außensensors und legen Sie sie wieder ein.

Wie groß ist die Reichweite des Außensensors?

Die Reichweite kann bis zu 30 Meter im freien Feld ohne Hindernisse betragen. Wände, Dächer, dichte Bäume usw. reduzieren die Reichweite um etwa die Hälfte.

Wie wechsle ich die Notbatterien der Station?

Drehen Sie die Station um und öffnen Sie den Deckel des Batteriefachs mit einem Schraubendreher. Legen Sie eine CR2032-Batterie unter Beachtung der Polarität (+ nach oben) ein, schließen Sie dann den Deckel und ziehen Sie die Schraube fest.

Wie reinige ich die Wetterstation?

Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche abzuwischen. Verwenden Sie keine Scheuermittel oder Lösungsmittel. Tauchen Sie das Gerät niemals in Wasser.

Wie erzwinge ich den Empfang des DCF-Funksignals?

Halten Sie die Taste ▼/WAVE einige Sekunden gedrückt. Die Station gibt einen Piepton ab und beginnt mit dem manuellen Empfang. Zum Stoppen halten Sie dieselbe Taste erneut gedrückt. Der automatische Empfang erfolgt um 1 Uhr, 2 Uhr und 3 Uhr morgens.

BEDIENUNGSANLEITUNG WS 6812 TECHNOLINE

LED Wecker mit Innen- und Außentemperatur

A

A1 INDOOR 23℃ A2 FL 12:58 A3 A4 OUTDOOR 28℃ A5 A6

B

B1 B2 B3 B4 B5

C

C1 C2 RESET C4 C5 C6 C3

D

D1 Model No: 20/50/08 RPMV: 24.5kVA RF-CEMMS D2 3 2 1 D4 D3 D5 D6

Übersicht

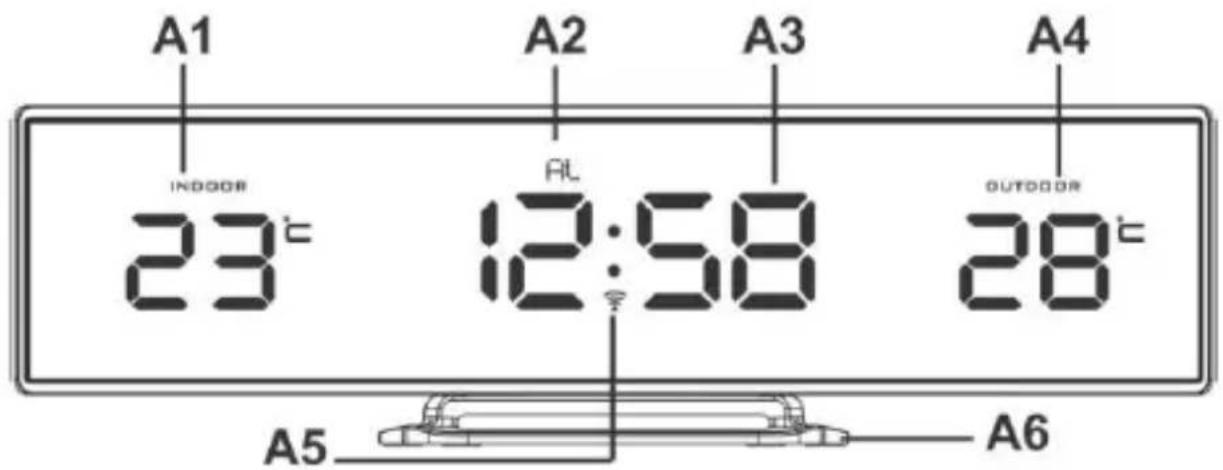

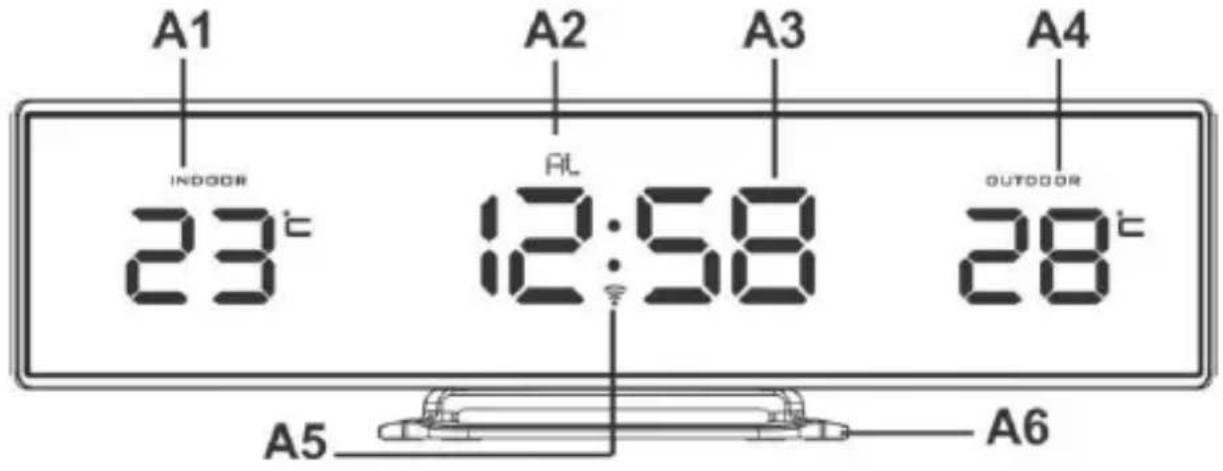

A – Vorderansicht

A1 – Innentemperatur A4 – Außentemperatur

A2 – Alarm angeschaltet A5 – RCC-Anzeige

A3 – Uhrzeit A6 – Standfuß

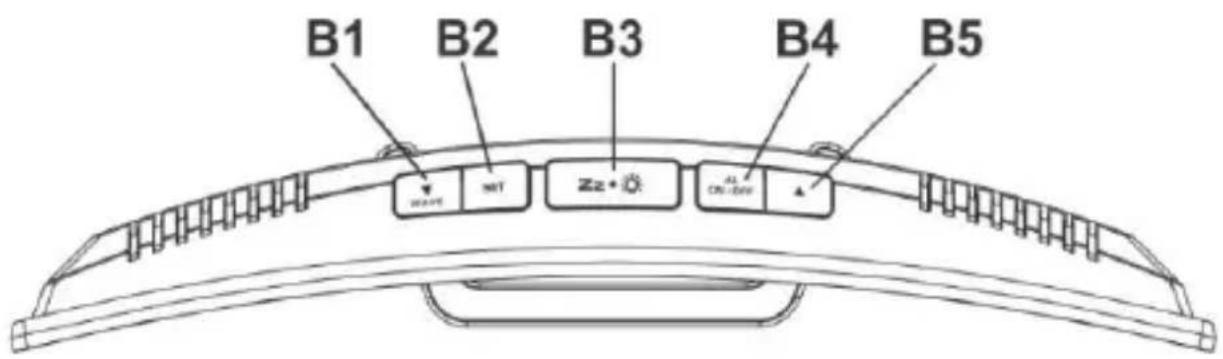

B – Draufsicht

B1 - DOWN / WAVE Taste B4 - ALARM ON / OFF Taste

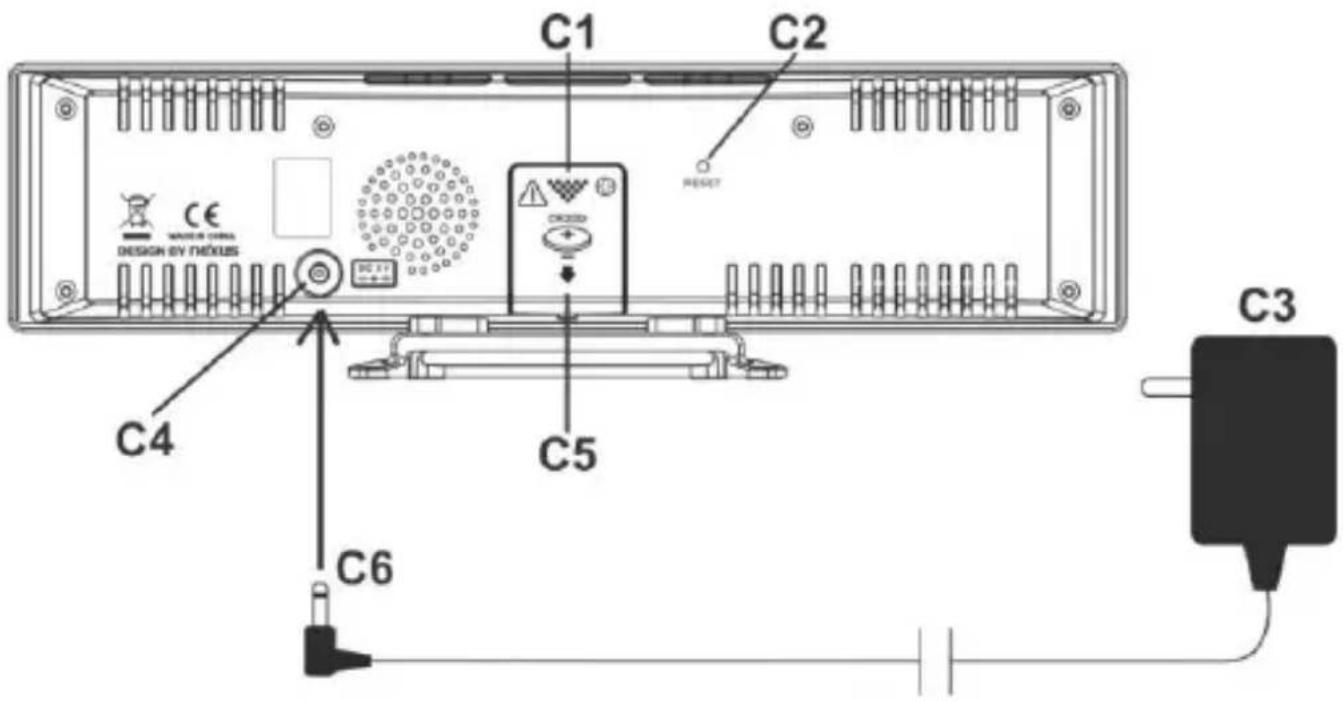

C1 – Batteriefachabdeckung C4 – DC-Anschluss

C2 – RESET Taste C5 – 1 x CR2032 Batterie einlegen

C3 – Netzteil C6 – Netzteilstecker einstecken

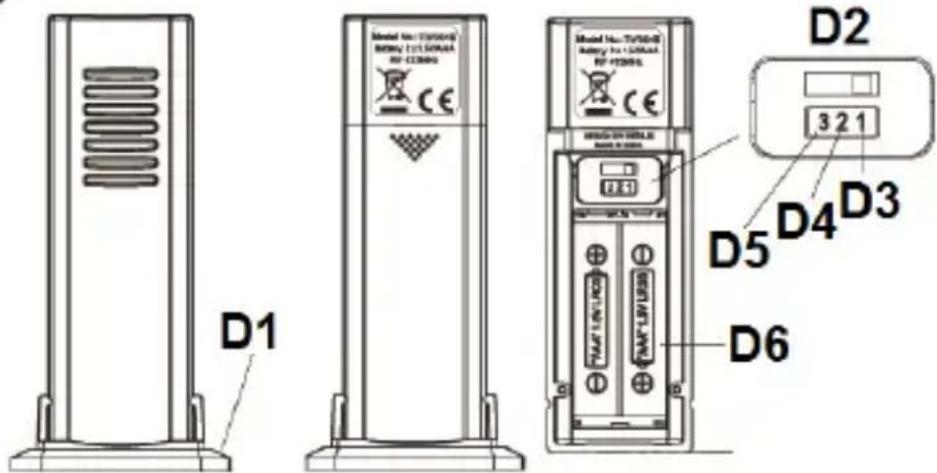

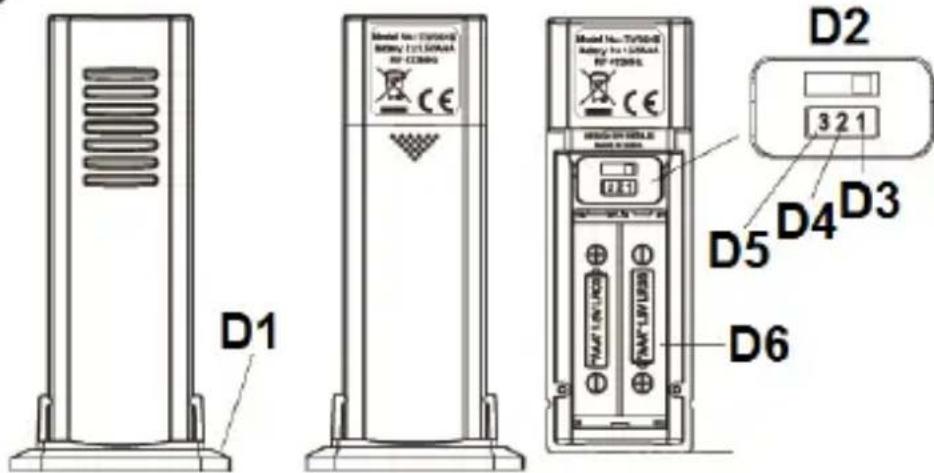

D – Außentemperatursender

D1 – Standfuß D4 – Kanal 2

D2 – Auf Kanal 1 eingestellt D5 – Kanal 3

D3 – Kanal 1 D6 – 2 x AAA Batterien einlegen

Inbetriebnahme

1) Legen Sie den Wecker mit der Vorderseite nach unten auf eine ebene und weiche Fläche. Nutzen Sie einen Schraubenzieher um Abdeckung vom Batteriefach auf der Rückseite des Weckers zu öffnen. Öffnen Sie das Batteriefach an der Unterseite des Weckers und legen Sie 1 x CR2032 Batterie (Batterie ist optional) unter Beachtung der richtigen Polarität in das Batteriefach ein. Schließen Sie das Batteriefach und befestigen Sie die Schraube wieder in der Abdeckung.

2) Stecken Sie das Netzteil in eine 230V Steckdose und in die Rückseite Ihres Geräts.

3) Legen Sie den Wecker und Außensender nebeneinander. Öffnen Sie das Batteriefach auf der Rückseite des Außensenders, stellen Sie sicher das der Kanalschalter auf Kanal 1 steht (obere Position), legen Sie 2 x AAA Batterien (nicht inklusive) unter Beachtung der richtigen Polarität in das Batteriefach ein. Schließen Sie das Batteriefach.

Der Wecker wird in einigen Sekunden das Funksignal vom Außensender empfangen. Positionieren Sie den Außensender an einem trockenen und schattigen Ort.

4) Entfernen Sie die Schutzfolie vom Wecker. Ihr Gerät ist jetzt Einsatzbereit.

Hinweis:

1. Beachten Sie, dass der Außensender eine Reichweite von 100m (Freifeld) hat. Die Reichweite wird durch jedes Objekt (Dach, Wände, Böden, Decken, dicke Bäume etc.) minimiert.

Für die Tischaufstellung stecken Sie den Fuß auf die Unterseite des Außensenders und für die Wandmontage stecken Sie den Fuß auf die Rückseite.

Batterie Back-Up Modus

Wenn der Wecker keine Energieversorgung hat, wird er mit den Batterien betrieben. Die LED's des Displays sind ausgeschaltet, aber Uhrzeit und Weckzeit sind gespeichert (im Fall eines Stromausfalls).

DCF Signalempfang und Symbole

Ist das Gerät betriebsbereit, startet automatisch die Funksignalsuche. Das Symbol 📋 blinkt.

Starkes DCF-Signal ( Symbol blinkt)

Erfolgreicher Empfang ( Symbol bleibt fest stehend)

Fehlgeschlagener Empfang ( Symbol verschwindet)

Während des Empfangs, drücken Sie ▼ / WAVE einmal um den Empfangsmodus und die Signalstärke anzeigen zu lassen

Anzeige:-

Wenn ein starkes Signal empfangen wird, zeigt das Display 3 Balken

Wenn ein schwaches oder kein Signal empfangen wird, zeigt das Display

Während des Empfangs kann die Signalstärke von 1-3 Balken variieren. Das ist normal, weil der Wecker gleichzeitig DCF und andere Signale gleichzeitig erfasst. Drücken Sie die SET Taste um zum normalen Ansicht zu wechseln, das Funksymbol blinkt

Erfolgreicher oder gescheiterter Empfang

Symbol wird statisch (hört auf zu blinken) wenn der Empfang erfolgreich ist

Symbol verschwindet, wenn der Empfang scheitert

Automatischer und Manueller Empfang der Uhrzeit

Der Wecker startet den Suchlauf jeden Tag um 1:00, 2:00, und 3:00 Uhr. Wenn der Suchlauf bis 3:00 Uhr fehlschlägt, wiederholt sich dies um 4:00 Uhr noch einmal. Schlägt es wieder fehl, wiederholt sich dies um 5:00 Uhr. Ist dieser Suchlauf wieder vergebens, startet es automatisch um 1:00 Uhr am nächsten Tag.

Manueller Empfang: drücken und halten Sie die ▼ / WAVE Taste, der Wecker gibt einen kurzen Signalton und startet den manuellen Suchlauf. Drücken und halten Sie die ▼ / WAVE Taste um den Suchlauf zu beenden.

Während des Suchlaufs funktioniert keine Taste und es wird keine Temperatur gemessen. Die Temperatur wird stabiler und genauer gemessen, nachdem der Wecker etwa 30 Minuten in Betrieb war.

Permanent Funkempfang ausschalten

Drücken und halten Sie die ▼ / WAVE und ▲ Taste gleichzeitig für 2 Sekunden, es ertönt ein kurzer Ton und der Funkempfang ist ausgeschaltet.

Um die Funktion wieder zu aktivieren, drücken und halten Sie die ▼ / WAVE und ▲ Taste gleichzeitig für etwa 2 Sekunden, es ertönt ein kurzer Ton und der Suchlauf startet sofort.

Einstellen der Uhrzeit

1. Drücken und halten Sie SET, "00" blinkt, drücken Sie ▼ / ▲ um die Zeitzone einzustellen: -01,00,01.
2. Drücken Sie SET noch einmal, die Stundenziffern blinken. Drücken Sie ▼ / ▲ um die Stunden einzustellen. Drücken und halten Sie ▼ oder ▲ um die Einstellung schneller vorzunehmen.
3. Drücken Sie erneut SET, die Minutenziffern blinken. Drücken Sie ▼ / ▲ um die Minuten einzustellen. Drücken und halten Sie ▼ oder ▲ um die Einstellung schneller vorzunehmen.
4. Drücken Sie wieder SET, auf dem Display steht blinkend:05. Drücken Sie ▼/ ▲ um die Schlummerzeit von 5 bis 60 Minuten einzustellen.
5. Drücken Sie SET um in den normalen Modus zu wechseln oder warten Sie 8 Sekunden.

Einstellen des Alarms (Voreingestellte Weckzeit ist 6:00 AM)

1. Drücken und halten Sie AL ON.OFF, die Stundenanzeige blinkt und das "AL" Symbol erscheint. Drücken Sie ▼/ ▲ um die gewünschte Alarmstunde einzustellen. Drücken und halten Sie die ▼ oder ▲ Taste um die Einstellung schneller vorzunehmen.
2. Drücken Sie erneut die AL ON.OFF Taste, die Minutenanzeige blinkt. Drücken Sie die ▼/▲ um die gewünschte Alarmminute einzustellen. Drücken und halten Sie die ▼ oder ▲ Taste um die Einstellung schneller vorzunehmen.
3. Drücken Sie erneut die AL ON.OFF Taste oder warten Sie 8 Sekunden um den Modus zu verlassen.

Ein- und Ausschalten des Alarms

Drücken Sie einmal die AL ON.OFF Taste um den Alarm ein- oder auszuschalten. Wenn der Alarm aktiviert ist, erscheint das AL Symbol über der Stundenanzeige.

Benutzen des Schlummeralarms (Voreingestellte Schlummerdauer ist 5 Minuten)

Wenn der Weckalarm ertönt, blinkt das AL Symbol.

Drücken Sie die Zz • Taste um den Alarm vorübergehend zu stoppen, dass AL Symbol blinkt. Der Alarm ertönt nach 5 Minuten erneut oder nach der von Ihnen eingestellten Zeit.

Ausschalten des Alarms

Um den täglichen Alarm zu beenden drücken Sie eine beliebige Taste, außer der Taste; wenn der Alarm aktiv ist. Der Alarm stoppt und das AL Symbol wird statisch; der Alarm ertönt am nächsten Tag zur selben Uhrzeit.

Wenn die Außentemperatur nicht angezeigt wird

Wenn die Außentemperatur “--“ anzeigt, ist die Funkübertragung unterbrochen oder verloren. Bei der normalen Anzeige drücken und halten Sie die ▲Taste auf dem Wecker, dann legen Sie die Batterien erneut in den Außensender ein. Bekommt Ihre Stationweiterhin keine Daten vom Außensender, versuchen Sie ihn an einem anderen Ort, in der Nähe der Station, zu platzieren.

Benutzer der Dimmer Funktion

Drücken Sie die Zaste einmal um die Helligkeit des Displays einzustellen.

Fehlersuche

Falls das Gerät fehlerhafte Informationen oder Ziffern anzeigt, liegt das möglicherweise an elektrostatischer Entladung oder Störquellen. Drücken Sie die RESET Taste auf dem Wecker und anschließend legen Sie die Batterien erneut in den Außensender ein.

Beeinträchtigung des Funkempfangs

Der Funkwecker empfängt die genaue Uhrzeit mittels Funktechnologie. Wie bei anderen kabellosen Geräten ist auch hier die Empfangsfähigkeit unter folgenden Umständen beeinträchtigt:

• Lange Übertragungswege
  ● Naheliegende Berge und Täler
• Zwischen hohen Gebäuden
  ● Nahe Schienen, Hochspannungskabeln etc.
  ● Nahe Autobahnen, Flughäfen etc
• Nahe Großbaustellen
• In Betonbauwerken
  ● Nahe elektrischer Geräte
  ● Nahe Computer, Fernseher etc
• In sich bewegenden Fahrzeugen
  ● Nahe metallischen Flächen

Platzieren Sie das Gerät an einem Ort mit optimalem Funkempfang, z.B. in der Nähe eines Fensters und in ausreichender Entfernung zu metallischen Oberflächen, elektrischen Geräten und Magnetfeldern.

Vorsichtsmaßnahmen

• Dieses Gerät ist ausschließlich für den Gebrauch in Innenräumen gedacht.
• Setzen Sie das Gerät nicht extremer Gewalteinwirkung oder Stößen aus.
• Setzen Sie das Gerät nicht hohen Temperaturen, direktem Sonnenlicht, Staub und Feuchtigkeit aus.
  • Tauchen Sie das Gerät nicht in Wasser.
• Vermeiden Sie den Kontakt mit ätzenden Materialien.
• Werfen Sie das Gerät nicht ins Feuer. Es könnte explodieren.
• Öffnen Sie nicht das Gehäuse und manipulieren Sie nicht bauliche Bestandteile des Geräts.

Batteriehinweise

• Verwenden Sie nur Knopfzellen, keine Akkus.
• Legen Sie die Batterien unter Beachtung der richtigen Polarität (+/-) ein.
• Ersetzen Sie stets einen vollständigen Batteriesatz.

• Mischen Sie niemals alte und neue Batterien.

• Entfernen Sie erschöpfte Batterien sofort.

• Entfernen Sie die Batterien bei Nichtnutzung.
• Laden Sie die Batterien nicht auf und werfen Sie sie nicht ins Feuer. Sie könnten explodieren..
• Bewahren Sie die Batterien nicht in der Nähe von Metallobjekten auf, da ein Kontakt einen Kurzschluss verursachen kann..
• Setzen Sie Batterien keinen hohen Temperaturen, extremer Feuchtigkeit oder direktem Sonnenlicht aus..
• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Verschlucken der Batterien kann zum Ersticken führen.

Verwenden Sie das Produkt ausschließlich für den vorgesehenen Zweck!

Hinweispflicht nach dem Batteriegesetz

Altbatterien gehören nicht in den Hausmüll. Wenn Batterien in die Umwelt gelangen, können diese Umwelt- und Gesundheitsschäden zur Folge haben. Sie können gebrauchte Batterien unentgeltlich bei ihrem Händler und Sammelstellen zurückgeben. Sie sind als

Verbraucher zur

Rückgabe von Altbatterien gesetzlich verpflichtet!

Hinweispflicht nach dem Elektronikgerätegesetz

Laut Elektro- und Elektronikgerätegesetz (ElektroG) gehört Elektroschrott nicht in den Hausmüll, sondern ist zu recyceln oder umweltfreundlich zu entsorgen. Entsorgen Sie ihr Gerät in

einen Recycling

Container oder an eine lokale Abfallsammelstelle.

Technische Daten

Betriebstemperatur: 0°C bis + 45°C

Temperatur Messbereich

Innen: 0°C bis +50°C

Außen: -40^ bis +70^

Das Display zeigt HH / LL wenn es außerhalb des Messbereichs liegt

Temperatur Auflösung 1°C

Alarmdauer 2 Minuten

Schlummerfunktionsdauer 5-60 Minuten
