MANUAL DE USUARIO WS 9140 TECHNOLINE

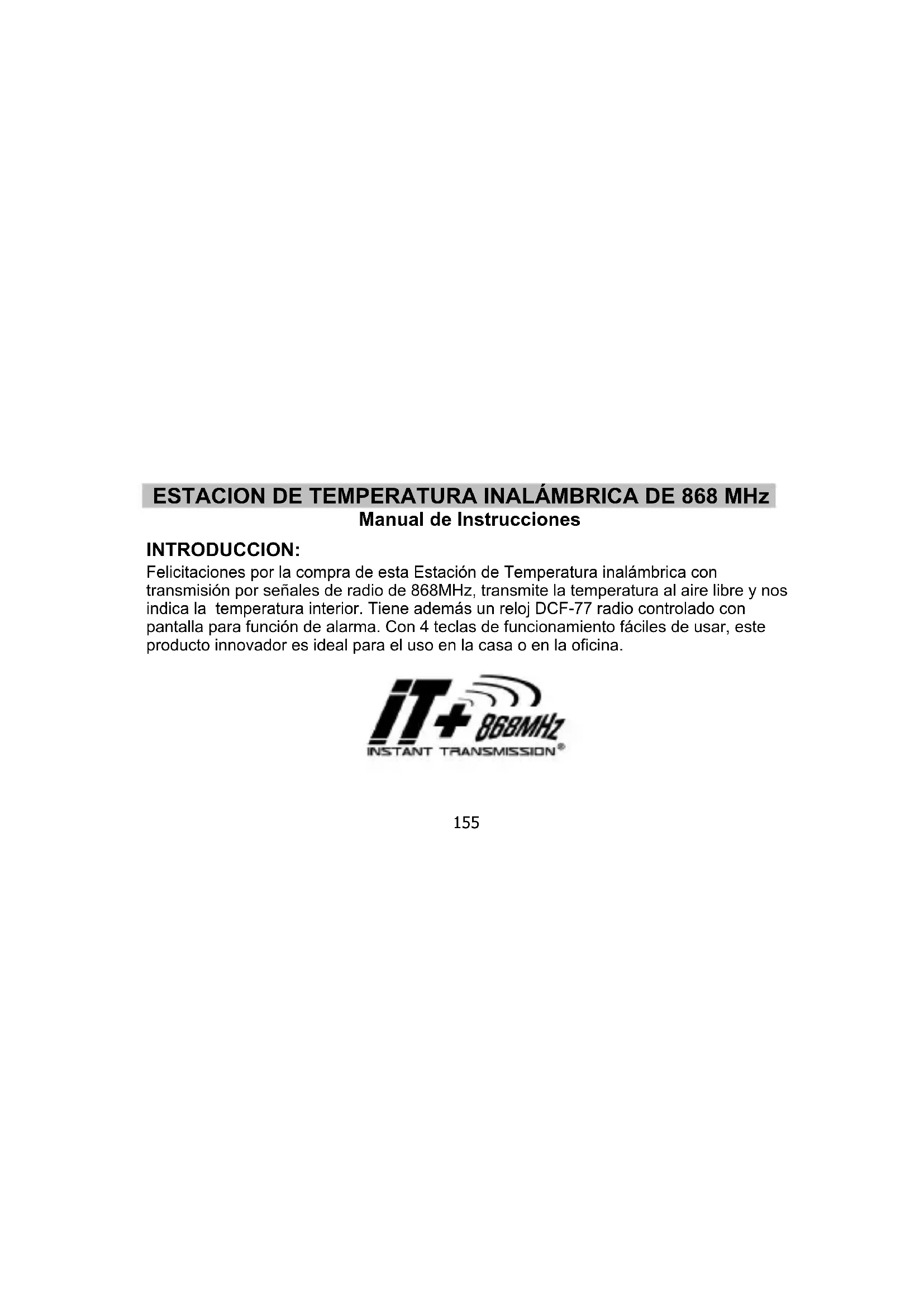

Manual de Instrucciones INTRODUCCION: Felicitaciones por la compra de esta Estación de Temperatura inalámbrica con transmisión por señales de radio de 868MHz, transmite la temperatura al aire libre y nos indica la temperatura interior. Tiene además un reloj DCF-77 radio controlado con pantalla para función de alarma. Con 4 teclas de funcionamiento fáciles de usar, este producto innovador es ideal para el uso en la casa o en la oficina.156

FUNCIONES Y CARACTERISTICAS: La Estación De Temperatura

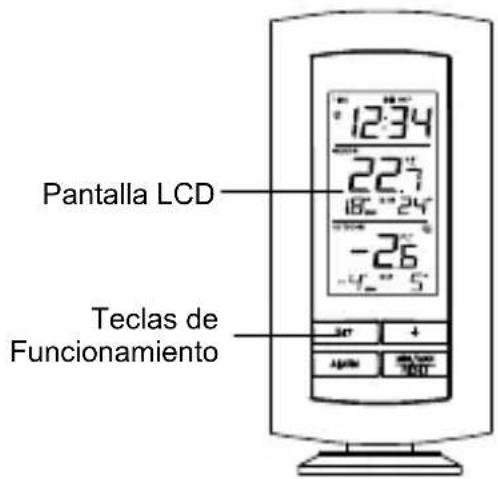

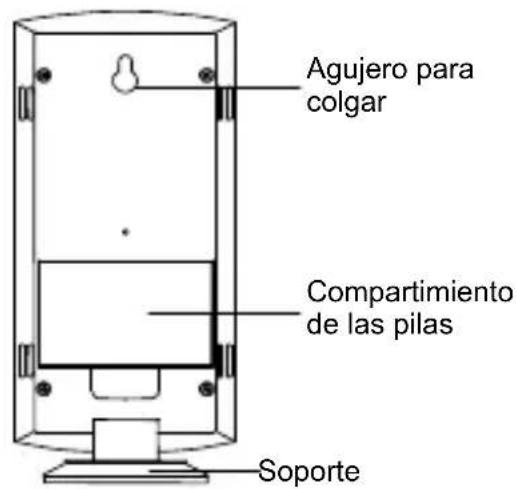

Teclas de Funcionamiento Pantalla LCD Soporte Compartimiento de las pilas Agujero para colgar157

• Hora radio-controlada DCF-77 con opción de ajuste manual

• La función de recepción de la hora puede ser encendida/apagada ON/OFF manualmente (el usuario la puede seleccionar)

• Visualización de la hora en el formato de las 24 horas

• Alarma con la función de ‘snooze’

• Visualización de la Temperatura en grados Centígrados (°C)

• Visualización de la temperatura interior y exterior con los MIN/MAX registros

• Todos los MIN/MAX registros pueden ser reajustados

• Transmisión inalámbrica mediante frecuencia de 868 MHz

• Recepción de la señal en intervalos de 4 segundos

• Indicador de pilas bajas

• Se puede colgar en la pared o colocar sobre una mesa158

Transmisor de Temperatura en exteriores

• Transmisión inalámbrica de la temperatura en exteriores hasta la estación de temperatura, vía 868 MHz.

• Cubierta a prueba de agua

• Estuche para colgar en la pared

• Cuélguelo en un lugar protegido. Evite la lluvia y sol directos.

PUESTA EN FUNCIONAMIENTO: Nota: Esta estación de temperatura sólo puede conectar un transmisor.

1. Primero, inserte las pilas en el transmisor de temperatura (lea las instrucciones

sobre “Como instalar y cambiar las pilas en el Transmisor de Temperatura” anotadas más adelante).159

2. Inmediatamente después y en un periodo de 30 segundos, coloque las pilas en la

estación (lea las instrucciones sobre “Como instalar y Cambiar las pilas en la Estación de temperatura”). Una vez que las pilas estén en su sitio, todos los segmentos de la pantalla LCD se iluminarán brevemente. Luego se visualizarán los datos de la hora en las 0:00 y el icono del estado del tiempo. Si estos datos no son visualizados después de 60 segundos, retire las pilas y espere por lo menos 30 segundos, antes de reinsertarlas nuevamente.

3. Después de instalar las pilas en el transmisor, la estación empezará a recibir los

datos del transmisor a distancia. Luego deberán visualizarse en la pantalla de la estación los datos de la temperatura exterior y el icono de la señal de recepción. Si esto no sucede después de 3 minutos, las pilas de ambas unidades deberán ser retiradas y las unidades deberán ser reinstaladas nuevamente desde el paso

4. Con el fin de asegurar una buena transmisión de la señal de frecuencia de

868MHz, la distancia de ubicación de las unidades bajo buenas condiciones de transmisión no debe ser superior a 100 metros, contando la posición final entre la160

estación y el transmisor (lea las instrucciones sobre “Montaje/Instalación” y la señal de “Recepción 868MHz”). Nota:

• La estación de temperatura solamente recibe los datos de un solo transmisor en exteriores.

• Si después de 10 minutos, la señal DCF no ha sido recibida, pulse la tecla SET para inicialmente poner la hora manualmente.

• Diariamente se hace un intento de recepción de la radio señal de la hora DCF; se hace a las 02:00 y 03:00 de la madrugada. Si a las 03:00 no se puede recibir la señal de recepción, entonces se harán otros intentos a las 04:00, 05:00 y 06:00 respectivamente. Si la recepción de las 06:00 tampoco puede ser recibida correctamente. Entonces el siguiente intento de recepción se hará al día siguiente a las 02:00. Cuando la señal de recepción es recibida correctamente, se borrará la hora puesta manualmente y esta se canbiará por la hora de la radio-señal. (Por favor revise las instrucciones sobre “Recepción de la señal DCF"y “Ajuste Manual de la hora”).161

INSTALACION Y CAMBIO DE LAS PILAS EN LA ESTACION METEOROLOGICA La estación necesita 2 pilas del tipo AA, IEC LR6, 1.5V. Para instalar y cambiar las pilas, por favor siga los pasos anotados a continuación:

1. Retire la cubierta de las pilas que está en la parte trasera

2. Instale las pilas siguiendo los signos de polaridad

indicados (vea las marcaciones).

3. Vuelva a colocar la cubierta.

INSTALACION Y CAMBIO DE LAS PILAS EN EL TRANSMISOR DE TEMPERATURA El transmisor a distancia necesita 2 pilas del tipo AA IEC LR6, 1.5V. Para instalar y cambiar las pilas, por favor siga los pasos anotados a continuación:162

1. Retire el compartimiento de las pilas, está en la parte inferior

2. Instale las pilas siguiendo los signos de polaridad indicados

(vea las marcaciones).

3. Vuelva a colocar la cubierta en la unidad.

Nota: Cuando cambie las pilas en alguna de las unidades, todas las unidades del sistema necesitarán ser reinstaladas siguiendo los pasos descritos en la puesta en funcionamiento. Esto se debe a que el transmisor asigna un código de seguridad en el momento del inicio de su funcionamiento. Este código debe ser recibido y almacenado por la estación de temperatura en los 3 primeros minutos después de haberle puesto las pilas. CAMBIO DE LAS PILAS: Se recomienda cambiar las pilas en todas las unidades anualmente para asegurar una óptima exactitud y un buen funcionamiento en todas las unidades.163

Por favor participe en la conservación del medio ambiente. Deseche las pilas agotadas en un punto de reciclaje autorizado para este fin.

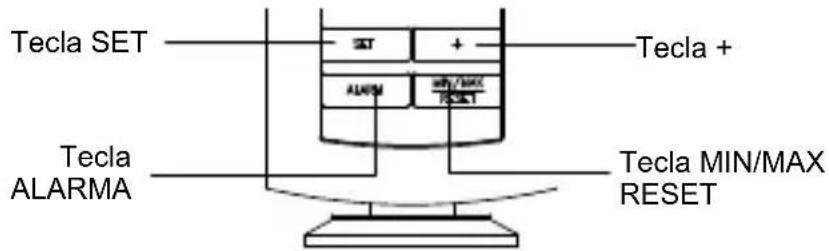

TECLAS DE FUNCIONAMIENTO: La Estación De Temperatura: La estación tiene cuatro teclas de funcionamiento de fácil manejo.

Tecla SET (Configuración):

• Pulséela para entrar en los programas de configuración de las siguientes funciones: zona horaria, ajuste de la recepción de la hora DCF ON/ OFF también para poner la hora manualmente

• Para apagar la alarma

• Para salir del modo de ajuste manual Tecla +

• Sirve para hacer ajustes en varias configuraciones

• Presionar unos 3 segundos para entrar al modo de ajuste de la Alarma

• Activar/desactivar la hora de la alarma

• Pulséela para reajustar las lecturas de las MIN/MAX temperaturas registradas

• Para activar función del ‘snooze’ de la alarma

• Para salir del modo de ajuste manual166

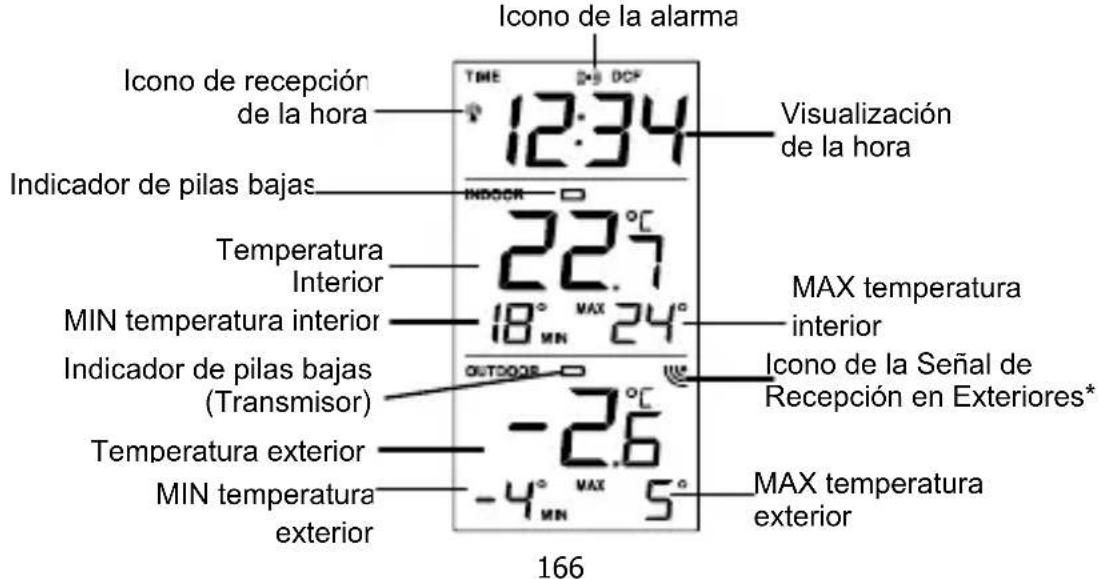

Icono de la Señal de Recepción en Exteriores*

Indicador de pilas bajas Temperatura Interi

Visualización de la hora

Indicador de pilas bajas (Transmisor)167

*Cuando la señal es recibida correctamente en la estación de temperatura, este símbolo se enciende. (Si la señal no es recibida, este icono no es mostrado en la pantalla). De manera que el usuario puede ver si la última recepción fue recibida correctamente (icono encendido) o no (icono apagado). Para una mejor distinción de los datos la pantalla está dividida en 3 secciones: una para visualizar los datos en exteriores, el pronóstico del tiempo y los datos de la hora y datos en interiores. Sección 1 - HORA

• Visualización de la hora de la radio señal en el modo pantalla normal

• Se muestra un símbolo de la torre de recepción, indicando que la señal de la hora del DCF-77 se ha detectado (parpadeando) o se ha recibido (constante). Nota: El símbolo no será visualizado cuando la recepción de la radio señal de la hora no ha sido exitosa o cuando la función de recepción de la hora está apagada.

• En visualización normal el icono de la alarma se mostrará cuando la alarma está encendida, o parpadeará cuando la función snooze está activada.168

Sección 2 - TEMPERATURA EN INTERIORES

• Visualiza la temperatura actual en interiores.

• Indicador de pilas bajas (Estación) Sección 3 - TEMPERATURA EXTERIOR

• Visualiza la temperatura actual en exteriores.

• Se mostrará un símbolo de recepción de señal indicando que el receptor está recibiendo la señal de temperatura al exterior.

• Indicador de pilas bajas (Transmisor). LA HORA RADIO-CONTROLADA DCF-77: La base para la radio señal de la hora es un reloj atómico de cesio manejado por la estación Physikalisch Technische Bundesanstalt Braunschweig, el cual tiene una desviación o margen de error de menos de un segundo en un millón de años. El tiempo es codificado y transmitido desde Mainflingen cerca de Frankfurt mediante la señal de frecuencia DCF-77 (77.5 Khz.) y tiene un rango de transmisión de 1,500 Km.169

aproximadamente. Su estación de temperatura radio-controlada recibe esta señal y la convierte para darle la hora precisa en verano o en invierno. La calidad de la recepción depende en gran medida de la ubicación geográfica. En casos normales no se presentan problemas de recepción dentro de un radio de 1,500 Km. alrededor de Frankfurt.Por la noche el alcance de la señal es mucho mayor. Una vez que se reciban y visualicen los datos de la temperatura y humedad en la estación de temperatura después de la primera puesta en funcionamiento, el icono que indica la señal de recepción DCF ‘una torre’ empezará a parpadear en la esquina derecha superior de la sección de la hora. Esto indica que el reloj ha detectado que hay una señal de radio y está intentando recibirla. Cuando se haya recibido el código de la hora, la torre DCF se ilumina de manera permanente en la pantalla y muestra los datos de la hora radio-controlada. Si el icono de la torre parpadea pero no ajusta la hora o la torre DCF no aparece, entonces, por favor, tome nota de lo siguiente:170

• La distancia recomendada entre las unidades y cualquier fuente de interferencia como monitores de computador o televisores, debe ser de un mínimo de 1,5 a 2 metros.

• En habitaciones de hierro y cemento (sótanos, superestructuras, bloques de edificios), la señal recibida es naturalmente más débil. En casos extremos, por favor coloque la unidad cerca de una ventana y/o coloque su parte frontal o posterior en dirección del transmisor de Frankfurt. CONFIGURACION MANUAL: Las siguientes configuraciones podrán ser hechas manualmente:

• Configuración de la Zona Horaria

• Configuración de la recepción de la hora DCFON/OFF

• Configuración manual de la hora Pulse la tecla SET durante aprox. 3 segundos para entrar al modo de configuración manual:171

CONFIGURACION DE LA ZONA HORARIA:

La zona horaria preajustada en la estación es “0” hora. Para cambiar a otra zona horaria:

1. Pulse la tecla SET durante aprox. 3 segundos para entrar a la configuración de la

10… 2, 1, 0 en intervalos consecutivos de una (1) hora.

3. Pulse la tecla SET para confirmar y entrar en el modo de “Configuración de la

señal de recepción de la Hora ON/OFF”.

CONFIGURACIÓN DE LA SEÑAL DE RECEPCIÓN DE LA HORA ON/OFF:

En áreas donde no es posible recibir la señal de recepción de la hora DCF, la función de recepción de la hora DCF puede ser apagada (Off). El reloj empezará entonces a trabajar como un reloj de cuarzo normal. (Esta función viene preajustada de fábrica en encendida ‘ON’).

1. El dígito “ON” empezará a parpadear en la pantalla LCD.

2. Utilice la tecla + para apagar ‘OFF’ la función de recepción de la hora.

Confirme con la tecla SET y entre en el modo de “Configuración manual de la hora”.

Nota: Si la función de recepción de la hora DCF es apagada manualmente, el reloj no intentará recibir ninguna señal de recepción de la hora DCF mientras que la función se mantenga apagada. El icono de la señal de recepción “DCF” no será visualizado en la pantalla LCD.

CONFIGURACION MANUAL DE LA HORA

En caso que la estación de temperatura no pueda detectar la señal de la hora radio- controlada DCF (por ejemplo debido a interferencias, distancias de transmisión, etc.), la hora puede ser ajustada manualmente. El reloj trabajará entonces como un reloj de cuarzo normal.

Para ajustar el reloj:

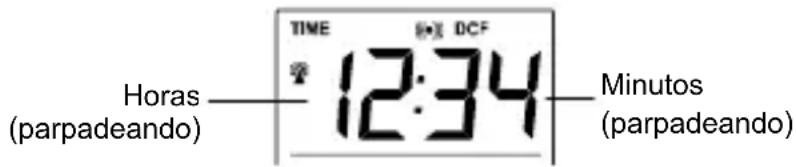

1. Los dígitos de la hora y minutos empiezan a parpadear en la sección de la hora.

2. Utilice la tecla + para ajustar la hora y luego pulsar la tecla SET para pasar al

ajuste de los minutos.

3. Los minutos empiezan a parpadear. Pulse la tecla + para ajustar los minutos.

Confirme con la tecla SET ó con la tecla MIN/MAX RESET y luego salga del programa de configuración.

Nota: La unidad seguirá intentando recibir la señal de recepción a pesar de haber sido ajustada manualmente. Cuando recibe la radio-señal, cambiará la hora ajustada manualmente por la hora de la señal de radio. Durante los intentos de recepción, el icono de la señal de recepción DCF parpadeará en la pantalla. Si la recepción no es recibida, entonces el icono de la torre DCF no aparecerá en la pantalla.175

Icono de la hora de la Alarma (ON)

1. Pulse y sostenga la tecla ALARM por cerca de 3 segundos hasta que la hora de la

alarma aparezca parpadeando.

2. El digito de la hora empezará a titilar y el icono de la alarma también aparecerá en

la pantalla. Pulse la tecla + para ajustar la hora.

3. Pulse una vez la tecla ALARM y el dígito de los minutos parpadeará. Luego pulse

la tecla + para ajustar los minutos.

4. Pulse la tecla ALARM una vez para confirmar el ajuste.

5. Para activar/desactivar la función alarma, presione una vez la tecla ALARM. La

visualización del icono de la alarma representa que la alarma está “ON” encendida. Nota: La duración del sonido de la alarma es de 85 segundos. AJUSTE DE LA FUNCION DE INTERRUPCIÓN TEMPORAL DE LA ALARMA SNOOZE:

1. Cuando la alarma está sonando, pulse la tecla MIN/MAX RESET para activar la

función de interrupción temporal de la alarma ‘snooze’.

a alarma se apagará y será reactivada después del intervalo del ‘snooze’ de 10 minutos.

2. Para parar la alarma completamente, pulse cualquier tecla diferente de la tecla

VISUALIZACION DE LA TEMPERATURA EN INTERIORES Y DE LOS DATOS MIN/MAX: Los datos de la temperatura y de los MIN/MAX en interiores son medidos y visualizados en la segunda sección de la pantalla LCD.

Nota: el rango de medición de la Temperatura MIN/MAX en interiores es -9ºC a +38ºC con una resolución de 1ºC.

MIN temperatura en interiores

Temperatura Interior MAX temperatura en interiores Icono de datos en interiores178

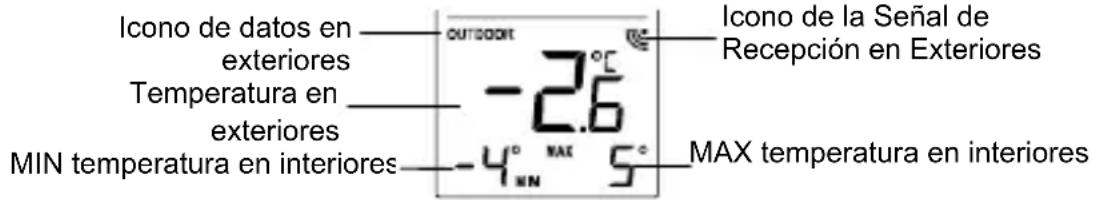

VISUALIZACION DE LA TEMPERATURA EN EXTERIORES: La última sección de la pantalla muestra la temperatura el los datos MIN/MAX en exteriores.

Nota: el rango de medición de la Temperatura MIN/MAX en interiores es -40ºC a +60ºC con una resolución de 1ºC. REAJUSTE DE LAS MAXIMAS/ MINIMAS LECTURAS REGISTRADAS Nota: Los registros de MIN/MAX en interiores y exteriores serán repuestas al mismo tiempo. MIN temperatura en interiores Temperatura en exteriores Icono de datos en exteriores MAX temperatura en interiores Icono de la Señal de Recepción en Exteriores179

1. Pulse la tecla MIN/MAX RESET durante aprox. 3 segundos, así se reajustarán los

mínimos y máximos registros.

INDICADOR DE PILAS BAJAS

El indicador de pilas bajas aparece en la pantalla LCD cuando las pilas necesiten ser cambiadas. RECEPCION DE LA SEÑAL DE 868 MHz La estación de temperatura debe recibir los datos de la temperatura exterior 3 minutos después de la puesta en funcionamiento. Si los datos de la temperatura no son recibidos 3 minutos después de la puesta en marcha (si continuamente no puede recibir la señal de recepción, la sección de datos en exteriores muestra el símbolo “- - -”), por favor verifique los siguientes puntos

1. La estación o el transmisor deben ser colocados a una distancia mínima de por lo

menos 1,5 a 2 metros entre cualquier fuente de interferencia y su lugar de ubicación, lejos de aparatos tales como monitores de ordenadores o televisores.180

2. Evite poner la estación de temperatura en marcos de ventanas metálicas o en sus

3. La utilización de otros productos eléctricos como auriculares o altavoces que

operen con la misma señal de frecuencia de radio de (868MHz) pueden causar interferencia en la transmisión o recepción correctas de la señal.

4. Vecinos que usen aparatos eléctricos que operan con la misma señal de

frecuencia de 868MHz también pueden causar interferencia. Nota: Cuando la señal de la hora 868MHz es recibida correctamente, no vuelva a abrir la tapa de las pilas del transmisor o de la estación, porque las pilas pueden quedar por fuera de los contactos y pueden obligarlo a hacer una reinstalación innecesaria de las unidades. Si esto llegase a pasar accidentalmente reinstale todas las unidades (vea las notas sobre “Poniendo en Funcionamiento” anotadas anteriormente). De lo contrario podrán presentarse problemas de transmisión.181

La extensión o alcance de transmisión del transmisor a distancia hasta la estación de temperatura es de alrededor de 100 metros (en espacios abiertos). Sin embargo, esta distancia depende en gran medida del ambiente circundante y de los niveles de interferencia. Si no es posible recibir ninguna señal de recepción a pesar de la observación de los factores antes mencionados, todas las unidades del sistema tienen que ser reajustadas o reinstaladas (vea las notas sobre “Poniendo en Funcionamiento”) anotadas anteriormente.

MONTAJE O INSTALACION

INSTALACION DE LA ESTACION DE TEMPERATURA: La estación de temperatura viene diseñada de manera que puede ser colgada en la pared o colocada libremente sobre una mesa. Para colgar en la pared: Escoja un lugar protegido. Evite que la unidad quede expuesta a la lluvia y sol directos. Antes de montar en la pared, por favor verifique que182

los datos de la temperatura al aire libre puedan ser recibidos desde la ubicación deseada:

1. Fije un tornillo (no suministrado) en la pared deseada, dejando la cabeza

extendida por fuera aprox. 5mm.

2. Retire el soporte de la estación de la base y cuelgue la estación en el tornillo.

Recuerde que la unidad debe quedar bien asegurada e instalada en su sitio antes de soltarla. Para apoyarla libremente Con la ayuda del soporte desprendible, coloque la estación sobre cualquier superficie llana.183

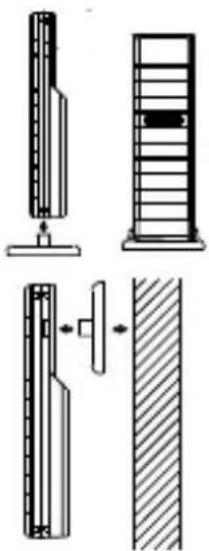

INSTALACION DEL TRANSMISOR DE TEMPERATURA: El transmisor viene suministrado con un soporte que puede ser instalado en una pared con la ayuda de los dos tornillos incluidos. El transmisor también puede ser colocado en cualquier superficie plana colocándole el soporte de montaje en la base, tal como lo muestra la figura.

Para colgar en la pared:

1. Asegure el soporte/travesaño en la pared deseada utilizando los

tornillos y las anclas plásticas.

2. Cuelgue el transmisor de temperatura en el soporte.1

Nota: Antes de fijar el transmisor permanentemente en la pared, haga una prueba de recepción, coloque todas las unidades en los lugares deseados y verifique que los datos de la temperatura en exteriores puedan ser recibidos correctamente. En caso de que no puedan ser recibidos, re-ubique todos los transmisores o muévalos ligeramente, ya que esto puede ayudar para recibir la señal de recepción. CUIDADO Y MANTENIMIENTO:

• Evite exponer las unidades a temperaturas extremas, vibraciones y choques eléctricos, ya que estos factores pueden causar daños en la unidad y producir lecturas y pronósticos incorrectos.

• Se debe tener especial cuidado al manipular las pilas. Pueden producirse heridas, quemaduras o daño en la propiedad, en caso de que las pilas entren en contacto con materiales conductores de energía como el calor, materiales corrosivos y/o explosivos. Si va almacenar la unidad por un largo periodo primero debe retirar las pilas antes de guardarla.185

• Cuando las pilas se agoten retírelas todas inmediatamente para evitar goteos y daños. Cuando cambie las pilas utilice únicamente pilas nuevas y del tipo recomendado.

• Limpie la pantalla y las unidades con un paño suave húmedo. No use detergentes corrosivos o abrasivos, porque estos pueden dañar la pantalla y las cubiertas.

• No sumerja la unidad en el agua.

• Se debe tener especial cuidado al manipular una pantalla de cristal líquido que este dañada. Este tipo de material de cristal líquido puede ser nocivo para la salud del usuario.

• No intente reparar la unidad de ninguna manera. Llévela al punto original de compra para que sea reparada por un ingeniero calificado. Si intenta abrir o manipular las partes internas de las unidades anulará su garantía.

• Nunca toque el circuito electrónico de la unidad ya que puede ocasionarse un peligro de choque eléctrico, si dicho circuito es expuesto o manipulado inadecuadamente.186

• No exponga las unidades a cambios extremos y repentinos de temperatura, esto puede producir cambios rápidos en las lecturas y pronósticos y por lo tanto reducir su nivel de exactitud. ESPECIFICACIONES TECNICAS: Temperaturas de funcionamiento recomendadas : 0ºC a +50ºC Rango de medición de la Temperatura: Interior : -9,9ºC a +37,8ºC con una resolución de 0,1ºC (Muestra “OF.L” si el registros esta por fuera de este rango) Exterior : -39,9ºC a +59,9ºC con una resolución de 0,1ºC (Muestra “OF.L” si el registros esta por fuera de este rango) Intervalo de chequeo de la Temperatura en Interiores : cada 16 segundos Recepción de los datos en exteriores : cada 4 segundos Fuente de Energía: Estación de Temperatura : 2 pilas AA, IEC, LR6, 1.5V Transmisor de Temperatura : 2 pilas AA, IEC, LR6, 1.5V187

Ciclo de duración de la pila (Se recomienda el uso de pilas alcalinas): aproximadamente 24 meses Medidas (L x W x H) Estación de Temperatura : 73,4 x 25,2 x 158 mm Transmisor de Temperatura : 38,2 x 21,2 x 128,3 mm

EXCLUSION DE RESPONSABILIDADES

• Los desechos eléctricos y electrónicos contienen sustancias peligrosas. Arrojando los desechos electrónicos en bosques, áreas o campos silvestres y/o en zonas no autorizadas dañan enormemente el medio ambiente.

• Por favor contacte a las autoridades locales o/y regionales de su localidad para obtener las direcciones de las áreas designadas y autorizadas legalmente para arrojar este tipo de desechos y realizar así una recolección selectiva de los mismos.188

• A partir de la fecha todos los instrumentos electrónicos deberán ser reciclados. El usuario deberá tomar parte activa en la reutilización, reciclaje y recuperación de los desechos eléctricos y electrónicos.

• El desecho indiscriminado de los desechos electrónicos puede causar daños en la salud pública y en la calidad del medio ambiente.

• Tal como se indica en el empaque del producto y tal como esta marcado también en el producto mismo, se recomienda leer el “Manual del Usuario” en beneficio del usuario mismo. Este producto sin embargo, no deberá ser arrojado en los puntos generales de recolección de basura.

• El fabricante y el distribuidor no aceptaran ninguna responsabilidad por ninguna lectura incorrecta y ninguna consecuencia que pueda ocurrir debido a la toma de una lectura inexacta.

• Este producto está diseñado únicamente para ser usado en casa como indicador de la temperatura.

• Este producto no deberá ser utilizado para propósitos médicos o para información al público.189

• Las especificaciones de este producto pueden cambiar sin previo aviso.

• Este producto no es un juguete. Manténgalo alejado del alcance de los niños.

• Ninguna parte de este manual puede ser reproducido sin previo permiso escrito por parte del fabricante.

• Utilice el producto sólo para la finalidad expuesta! EJIN9140T520 Printed in China
