WS 9172 - Contrôleur de température TECHNOLINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de température intérieur/extérieur sans fil
Marque	TECHNOLINE
Modèle	WS 9172
Dimensions de la station de base	70 x 110 x 21,7 mm
Dimensions du capteur extérieur	39 x 97 x 25 mm
Poids	Environ 100 g (station), 60 g (capteur)
Alimentation	Station : 2 piles AAA (LR03) ; Capteur : 2 piles AAA (LR03)
Affichage	LCD avec heure (12/24h), températures intérieure et extérieure, indicateurs MIN/MAX, batterie faible, réception
Unité de température	°C ou °F au choix
Plage de mesure intérieure	0 °C à 50 °C (32 °F à 122 °F)
Plage de mesure extérieure	-40 °C à 70 °C (-40 °F à 158 °F)
Précision intérieure	±1 °C (entre 20 °C et 24 °C), ±2 °C autrement
Précision extérieure	±1 °C (entre 20 °C et 24 °C), ±2 °C autrement
Résolution	0,1 °C / 0,1 °F
Fréquence de transmission	433 MHz
Portée de transmission	Jusqu'à 100 m en champ libre
Fonctions principales	Affichage heure, températures intérieure/extérieure, valeurs MIN/MAX, commutation °C/°F, format 12/24h, indicateur batterie faible, montage mural ou sur table
Entretien et nettoyage	Essuyer avec un chiffon doux sec. Ne pas utiliser de solvants ni de produits abrasifs.
Sécurité	Utilisation intérieure uniquement. Ne pas exposer à l'eau, aux chocs, aux températures extrêmes. Respecter les polarités des piles.
Piles	Alcalines non rechargeables uniquement. Ne pas mélanger piles usagées et neuves. Retirer en cas de non-utilisation prolongée.
Recyclage	Ne pas jeter aux ordures ménagères. Déposer en déchèterie ou point de collecte selon la réglementation.

FOIRE AUX QUESTIONS - WS 9172 TECHNOLINE

Comment régler l'heure sur le WS 9172 ?

Appuyez sur la touche °C/°F / SET pendant 2 secondes. L'affichage 12/24h clignote. Utilisez MAX/MIN / + pour choisir 12 ou 24h, puis appuyez sur SET pour valider. Répétez pour régler les heures et minutes. Aucune action pendant 30 secondes quitte le réglage.

Comment passer de °C à °F ?

En mode normal, appuyez brièvement sur la touche °C/°F / SET pour basculer entre les unités.

Comment afficher les températures MIN et MAX ?

Appuyez sur la touche MAX/MIN / + pour parcourir : valeur maximale (icône MAX), valeur minimale (icône MIN), valeur actuelle (aucune icône).

Comment réinitialiser les valeurs MIN/MAX ?

Lorsque vous affichez une valeur MAX ou MIN, maintenez la touche MAX/MIN / + enfoncée pendant 2 secondes. Les données sont également remises à zéro automatiquement chaque jour à minuit.

Que faire si la température extérieure ne s'affiche pas ou clignote ?

Vérifiez que le capteur est sous tension (piles correctement installées) et à moins de 100 m de la station, sans obstacles majeurs. Éloignez la station des appareils électroniques et des surfaces métalliques. Si le problème persiste, réinitialisez en retirant les piles 2 minutes puis en les remettant.

Quelle est la portée du capteur extérieur ?

La portée maximale est de 100 mètres en champ libre. Les murs, bâtiments en béton, câbles haute tension et appareils électriques peuvent réduire la portée.

Comment remplacer les piles de la station ou du capteur ?

Ouvrez le compartiment, retirez les piles usagées, attendez 2 minutes pour une réinitialisation complète, puis insérez des piles neuves alcalines AAA en respectant les polarités. Refermez le couvercle. La station doit être réinitialisée en même temps que le capteur pour établir la liaison.

Pourquoi l'icône de batterie faible s'affiche-t-elle ?

Si l'icône apparaît dans la colonne IN, remplacez les piles de la station. Si elle apparaît dans la colonne OUT, remplacez les piles du capteur extérieur.

Quelles sont les précautions d'utilisation ?

Utilisez l'appareil uniquement en intérieur, sauf le capteur extérieur. Évitez les chocs, la lumière directe du soleil, l'humidité et la poussière. N'ouvrez pas le boîtier. Ne jetez pas au feu. Suivez les consignes de sécurité pour les piles.

Comment nettoyer l'écran et le boîtier ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques, solvants ou abrasifs. Ne plongez jamais l'appareil dans l'eau.

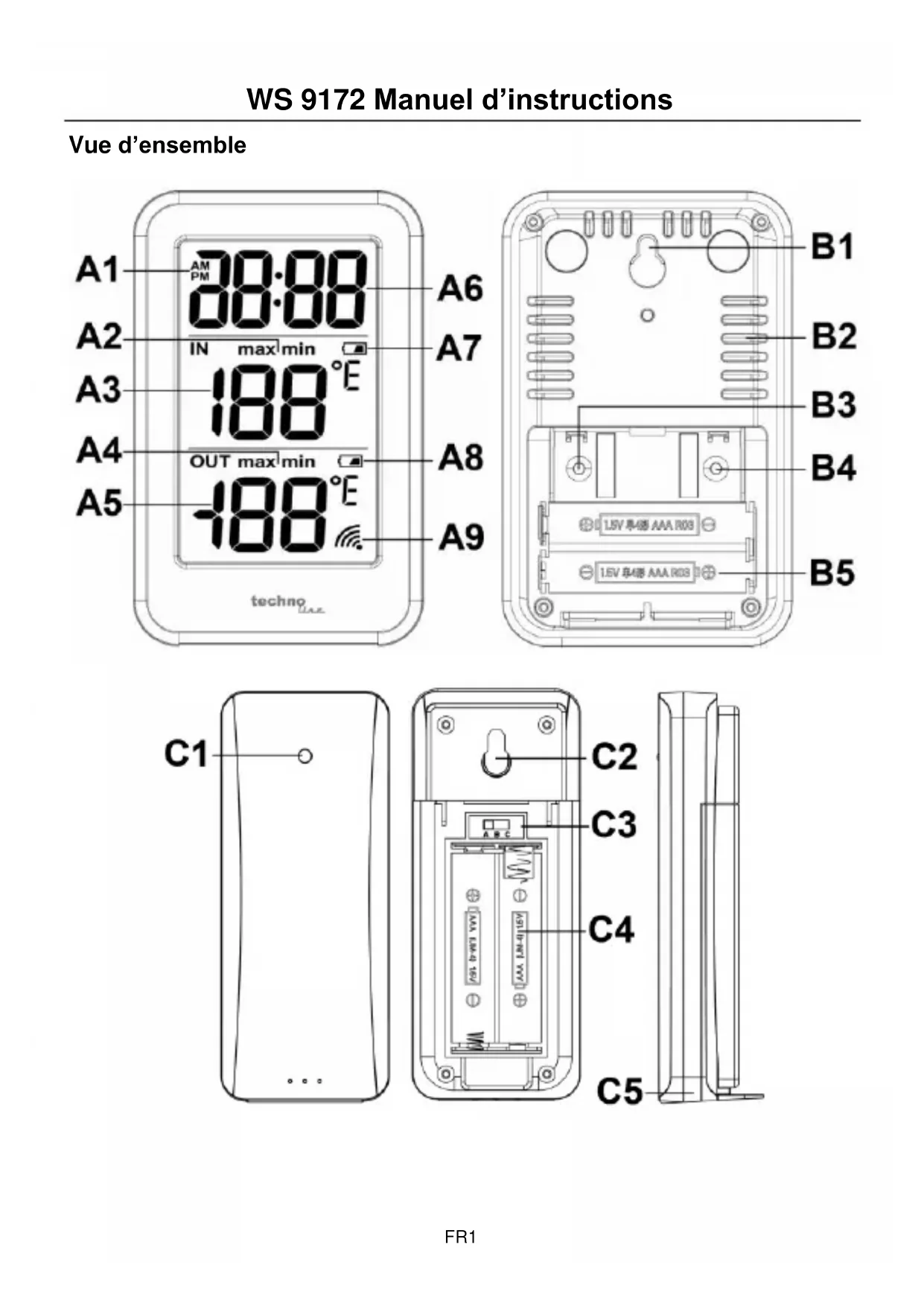

MODE D'EMPLOI WS 9172 TECHNOLINE

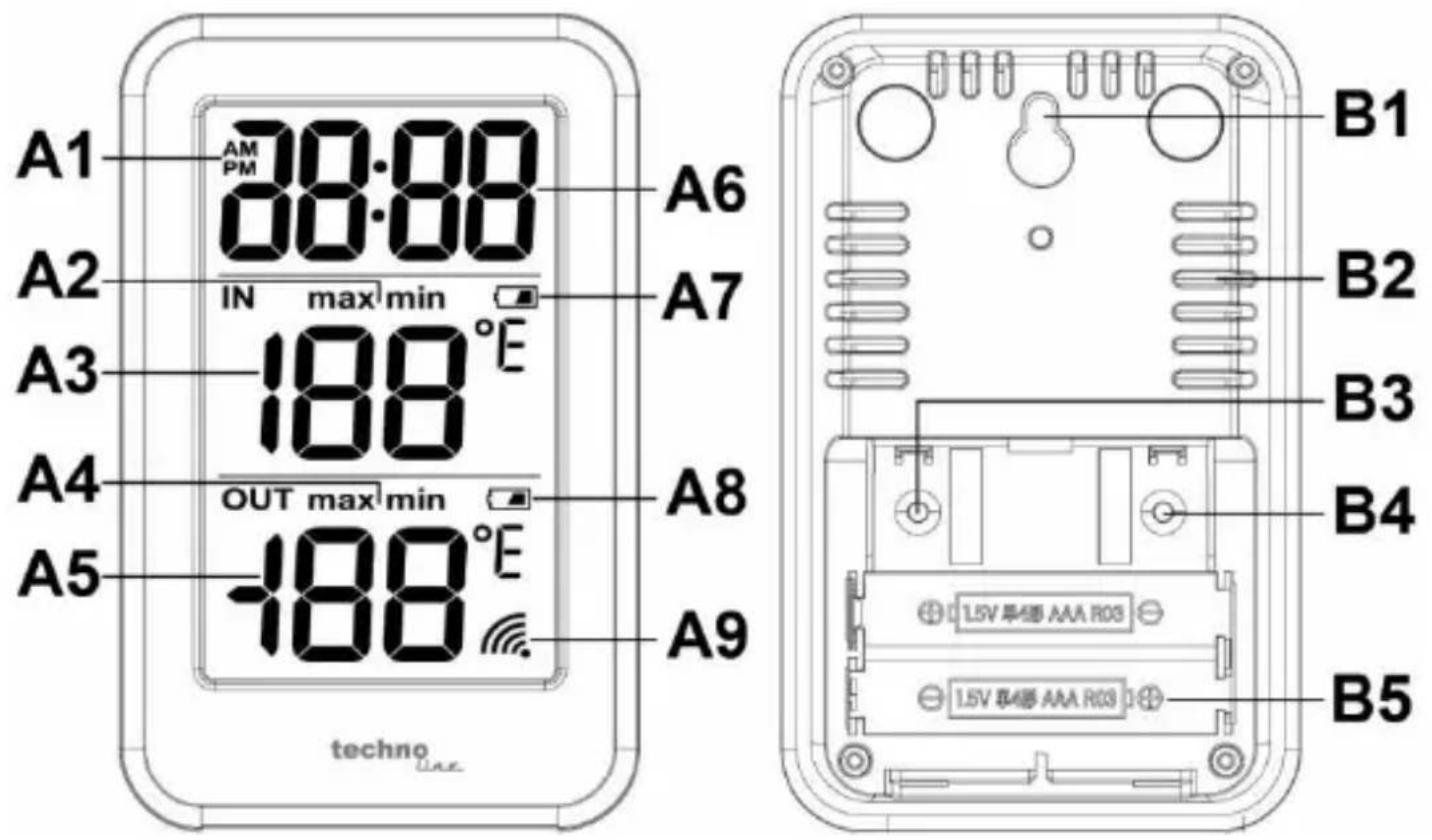

A2 - Icône MIN/MAX (intérieur) A7 - Icône de batterie faible (station)

A3 - Température intérieure A8 - Icône de pile faible (capteur)

A4 - Icône MIN/MAX (extérieur) A9 - Icône de réception du capteur

A5 - Température extérieure

B - Dos / boutons et boîtier

B1 - Trou de suspension B4 - Touche "°C/°F / SET"

B2 - Trous de ventilation B5 - Compartiment à piles

B3 - Touche "MAX/MIN / +"

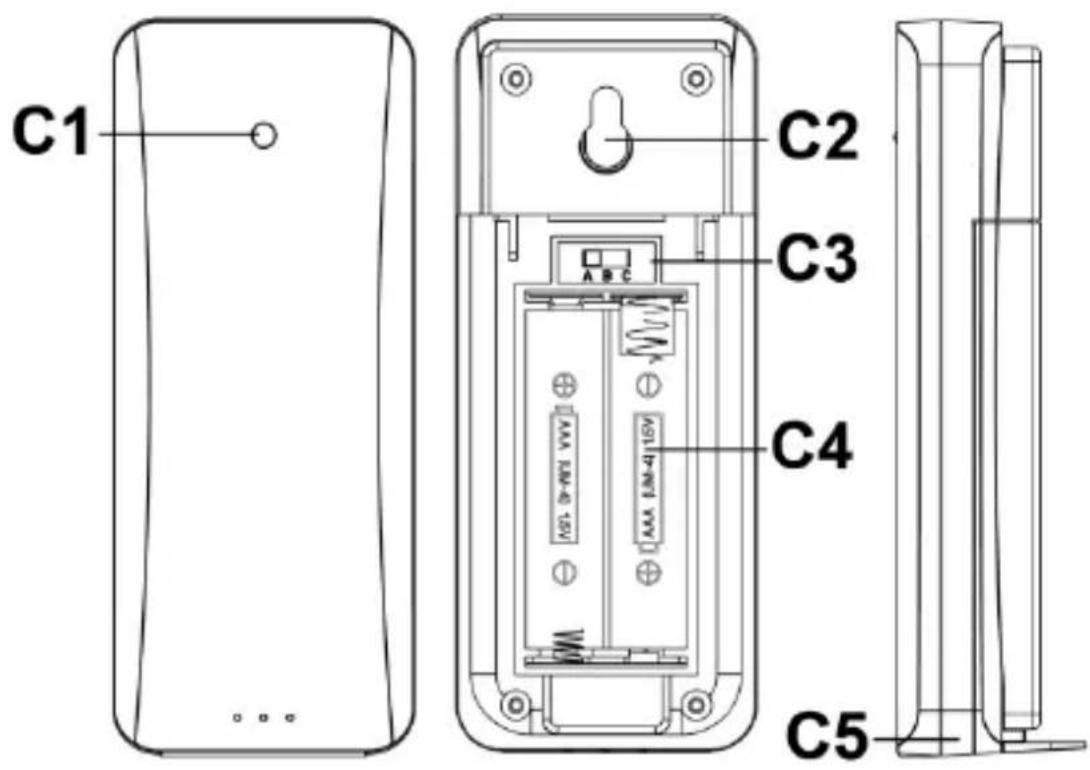

C - Sonde extérieure

C1 - LED du signal radio C4 - Compartiment des piles

C2 - Trou de suspension C5 - Pied de support

C3 - Interrupteur de canal

Fonctions

- Réglage manuel de l'heure

- Température alternativement en °C ou °F.

• Affichage de l'heure 12/24 heures.

- Affichage de la température intérieure/extérieure et de la température intérieure/extérieure MIN/MAX.

- Indicateurs de batterie faible pour la station et le capteur

• Montage mural ou sur table.

Mise en service

- Placez la station et le capteur l'un à côté de l'autre sur une surface plane et ouvrez le compartiment à piles de la station et du capteur. Laissez le capteur sur le canal réglé en usine pour cette station (A).

- Insérez 2 piles AAA en respectant la polarité (icônes +/-) dans le capteur extérieur et peu après (dans les 30 secondes), insérez 2 piles AAA en respectant la polarité (icônes +/-) dans la station de base.

- L'écran LCD de la station affichera tous les segments pendant 2 secondes, puis commencera à fonctionner. Une fois la température extérieure reçue, refermez le couvercle du compartiment des piles. Placez le capteur et la station en respectant les consignes de sécurité.

Remarques

- Pour une mesure optimale, placez le capteur extérieur à l'abri de la

pluie, du vent et de la lumière directe du soleil.

- Pour remplacer les piles, ouvrez les couvercles du compartiment à piles et retirez les piles usagées. Attendez 2 minutes pour réinitialiser complètement la station et le capteur et suivez les étapes ci-dessus avec les nouvelles piles.

Réglage manuel de l'heure

• En mode d'affichage normal, appuyez sur la touche "°C/°F / SET" pendant 2 secondes pour accéder au mode de réglage et l'affichage de l'heure 12/24 heures clignote.
• Appuyez sur la touche "MAX/MIN / +" pour régler l'affichage de l'heure sur 12 ou 24 heures. En mode d'affichage 12 heures, l'heure s'affiche avec l'icône PM (après midi) ou AM (avant midi), pour indiquer l'heure exacte. Appuyez sur la touche "°C/°F / SET" pour enregistrer vos modifications et passer à l'option de réglage suivante.
• L'affichage de l'heure clignote, appuyez sur la touche "MAX/MIN / +" pour régler l'heure. Appuyez sur la touche "°C/°F / SET" pour enregistrer vos modifications et passer à l'option de réglage suivante.
• L'affichage des minutes clignote, appuyez sur la touche "MAX/MIN / +" pour régler les minutes. Appuyez sur la touche "°C/°F / SET" pour enregistrer vos modifications, quitter le réglage et revenir au mode d'affichage normal.

Remarques

• En mode de réglage, maintenez la touche "MAX/MIN / +" enfoncée pour ajuster rapidement les valeurs de réglage.
• N'appuyez sur aucun bouton pendant 30 secondes pour quitter automatiquement le processus de réglage et revenir au mode d'affichage normal.

Unité de température

En mode d'affichage normal, appuyez sur la touche "°C/°F / SET" pour passer de l'affichage de la température en °C ou en °F.

Affichage et remise à zéro des valeurs MIN/MAX

• En mode d'affichage normal, appuyez sur le bouton "MAX/MIN / +" pour passer de l'affichage de la valeur maximale (icône MAX affichée) à l'affichage de la valeur minimale (icône MIN affichée) ou à l'affichage de la valeur actuelle (aucune icône MIN/MAX affichée).
• Maintenez le bouton "MAX/MIN / +" pendant 2 secondes pendant

l'affichage des valeurs maximales ou minimales pour réinitialiser l'historique des données maximales ou minimales.

- Les valeurs MÌN/MAX seront automatiquement réinitialisées chaque jour à 0:00.

Indicateur de batterie faible

• Si la colonne "IN" affiche l'icône de batterie faible, vous devez remplacer les batteries de la station de base dès que possible.
• Si la colonne "OUT" affiche l'icône de pile faible, vous devez remplacer les piles du capteur extérieur dès que possible.

Déclaration de conformité

Technotrade, déclare par la présente que ce produit WS 9172 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2014/53/UE et ROHS 2011/65/CE. La déclaration de conformité de l'UE originelle est disponible à l'adresse:

Lorsque la température est inférieure à 0°C (32°F), il affiche 0°C (32°F).

Lorsque la température est supérieure à 50°C (122°F), il affiche 50°C (122°F).

Précision de la température intérieure : ±1°C (20°C-24°C/68°F-75°F), ±2°C au repos

Plage de mesure extérieure : -40°C (-40°F) \~ 70°C (158°F)

Lorsque la température est inférieure à -40^ ( -40^ ), il affiche -40^ ( -40^ ).

Lorsque la température est supérieure à 70°C (158°F), il affiche 70°C (158°F).

Précision de la température extérieure : ±1°C (20°C-24°C/68°F-75°F), ±2°C au repos

Résolution de la température : 0,1°C / 0,1°F

Fréquence de transmission : 433 MHz

Puissance de transmission maximale : 8 dBm

Portée de transmission : 100 m (champ libre)

Dimensions : 70 x 110 x 21,7mm pour la station de base, 39 x 97 x 25mm pour le capteur extérieur

Piles : 2 x AAA /LR03 Micro pour la station de base, 2 x AAA /LR03 Micro pour le capteur extérieur

Effets de réception dus à l'environnement

La station utilise la technologie sans fil pour obtenir la température extérieure précise. Comme pour tout appareil sans fil, la réception peut être affectée dans les cas suivants :

• Distance de transmission longue
- Montagnes et vallées environnantes
- La proximité d'autoroutes, chemins de fer, aéroports, câbles à haute tension, etc.
• La proximité d'un chantier de construction
- Des bâtiments élevés tout autour
• L'intérieur de bâtiments en béton
- La proximité d'appareils électriques (ordinateurs, téléviseurs, etc.) et des structures métalliques
• L'intérieur de véhicules mobiles

Placez votre station météo dans un endroit avec des signaux optimaux, par exemple près d'une fenêtre, loin des surfaces métalliques et des appareils électriques.

Précautions

• Cet appareil n'est destiné qu'à une utilisation intérieure. Seul un capteur extérieur doit être utilisé à l'extérieur.
• Ne soumettez pas l'appareil à une force ou à un choc excessif.
• N'exposez pas l'appareil à la lumière directe du soleil, à des températures extrêmes, à l'humidité ou à la poussière.
• Ne plongez pas l'appareil dans l'eau.
• Évitez de le mettre en contact avec des matériaux corrosifs.
• Ne jetez pas cet appareil au feu, il risque d'exploser.
• N'ouvrez pas le panneau arrière et n'apportez aucune modification aux composants de cette unité.

Avertissements de sécurité concernant les piles

• Utilisez uniquement des piles alcalines non rechargeables.
• Installez les piles en respectant les polarités (+/-).

• Remplacez toujours toutes les piles en même temps.

• Ne mélangez pas des piles usagées avec des piles neuves.

• Lorsque les piles sont déchargées, retirez-les immédiatement de l'appareil.
• Retirez les piles lorsque vous n'allez pas utiliser l'appareil.
• N'essayez pas de recharger des piles qui ne sont pas rechargeables et ne jetez aucune pile au feu, elle risque d'exploser.
• Rangez vos piles de façon à ce qu'aucun objet métallique ne puisse causer de court-circuit.
• Évitez d'exposer les piles à des températures extrêmes, à l'humidité ou à la lumière directe du soleil.
• Conservez vos piles hors de la portée des enfants. Elles présentent un risque d'étouffement.

N'utilisez cet appareil que pour l'usage auquel il est destiné !

Obligation légale concernant la mise au rebut des piles

Ne jetez pas les piles usagées avec les ordures ménagères, car elles sont nuisibles à la santé et à l'environnement. Vous pouvez ramener les piles usagées sans frais à votre revendeur et aux points de collecte. En tant que

consommateur, vous êtes obligé par la loi de ramener les piles usagées aux revendeurs et aux points de collecte !

Respect de l'obligation de la loi sur les appareils électriques

Ce symbole signifie que les appareils électriques ne doivent pas être jetés aux ordures ménagères à la fin de leur vie utile. Ramenez votre appareil à un point de collecte de déchets ou à un centre de recyclage local. Ceci s'applique à tous les pays de l'Union européenne et aux autres pays européens

disposant d'un système de collecte sélectif des déchets.

FR Cet appareil et ses accessoires se recyclent À DÉPOSER EN MAGASIN À DÉPOSER EN DÉCHÈTERIE OU

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !
