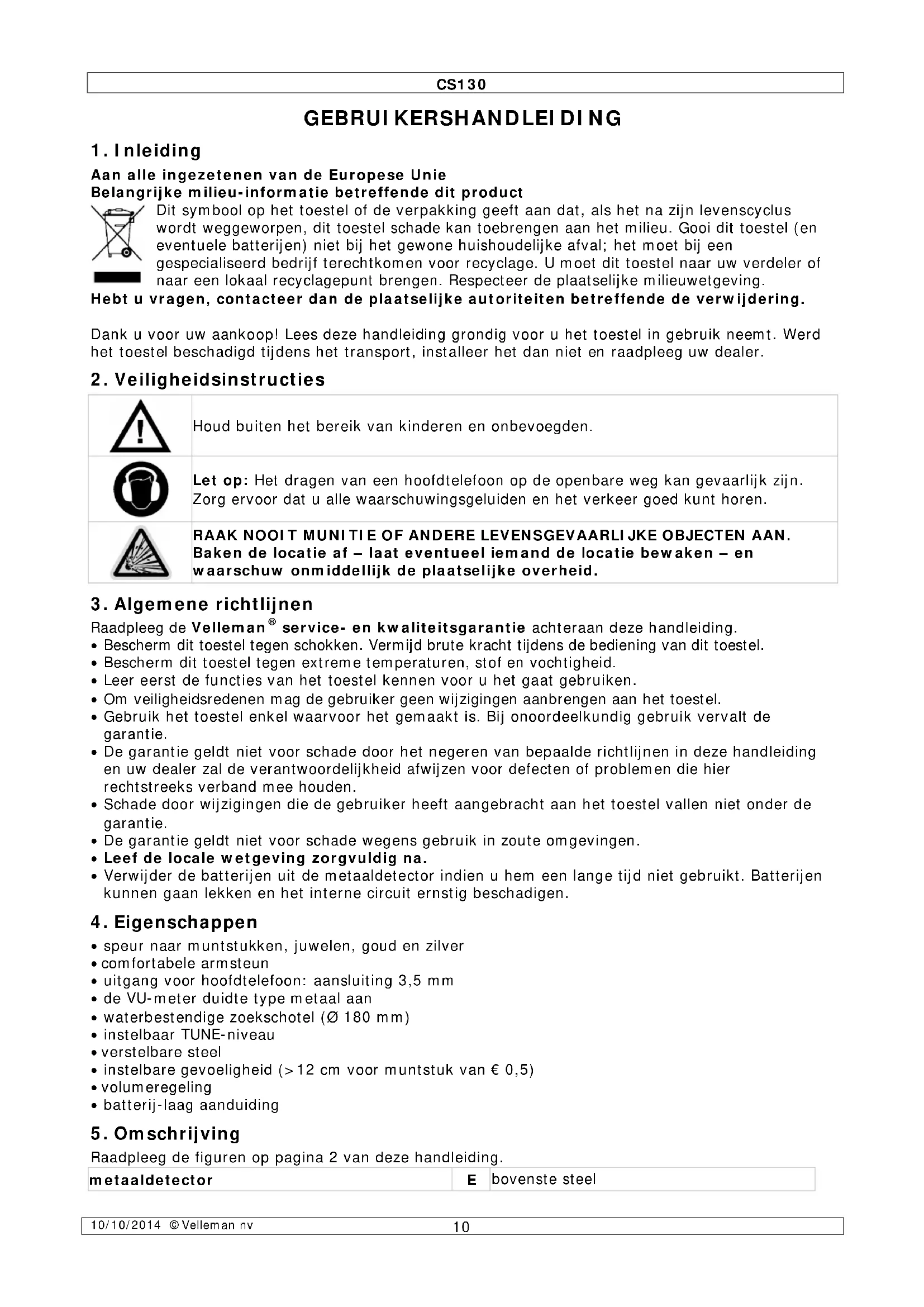

GEBRUIKSAANWIJZING CS130 VELLEMAN

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving. Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering. Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsinstructies

Houd buiten het bereik van kinderen en onbevoegden.

Let op: Het dragen van een hoofdtelefoon op de openbare weg kan gevaarlijk zijn. Zorg ervoor dat u alle waarschuwingsgeluiden en het verkeer goed kunt horen.

RAAK NOOIT MUNITIE OF ANDERE LEVENSGEVAARLIJKE OBJECTEN AAN. Baken de locatie af – laat eventueel iemand de locatie bewaken – en waarschuw onmiddellijk de plaatselijke overheid.

3. Algemene richtlijnen

Raadpleeg de Velleman

service- en kwaliteitsgarantie achteraan deze handleiding.

• Bescherm dit toestel tegen schokken. Vermijd brute kracht tijdens de bediening van dit toestel.

• Bescherm dit toestel tegen extreme temperaturen, stof en vochtigheid.

• Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.

• Om veiligheidsredenen mag de gebruiker geen wijzigingen aanbrengen aan het toestel.

• Gebruik het toestel enkel waarvoor het gemaakt is. Bij onoordeelkundig gebruik vervalt de garantie.

• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.

• Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel vallen niet onder de garantie.

• De garantie geldt niet voor schade wegens gebruik in zoute omgevingen.

• Leef de locale wetgeving zorgvuldig na.

• Verwijder de batterijen uit de metaaldetector indien u hem een lange tijd niet gebruikt. Batterijen kunnen gaan lekken en het interne circuit ernstig beschadigen.

• speur naar muntstukken, juwelen, goud en zilver

• comfortabele armsteun

• uitgang voor hoofdtelefoon: aansluiting 3,5 mm

• de VU-meter duidte type metaal aan

• waterbestendige zoekschotel (Ø 180 mm)

• instelbare gevoeligheid (>12 cm voor muntstuk van € 0,5)

• batterij-laag aanduiding

Raadpleeg de figuren op pagina 2 van deze handleiding. metaaldetector

handvat met TRACE-knop

LOW BAT aanduiding zwakke batterij: licht op wanneer batterijspanning < 8,8 V

VOLUME volumeknop: bijstellen van het volume van de hoofdtelefoon of de luidspreker

TUNE bodembalans: uitsluiten van mineralen in de bodem

aansluiting externe hoofdtelefoon (niet meegeleverd)

DISC discriminatie: om bepaalde metalen uit het signaal te filteren opmerking: deze instelling beïnvloedt de gevoeligheid

analoge meter de naald geeft het metaaltype aan

• Een (laagfrequente) metaaldetector bestaat voornamelijk uit een zender, een ontvanger en een microprocessor die de signalen verwerkt. De zender

• De zender is een spoel binnenin de zoekschotel. Door een wisselstroom door deze spoel te jagen, wordt een magnetisch veld gegenereerd met een polariteit van of naar de bodem toe. Dit magnetische veld induceert een stroom in het metalen object dat op zijn beurt een magnetisch veld genereert met een tegengestelde polariteit. De ontvanger

• De ontvanger is een tweede spoel binnenin de zoekschotel en is zo gebouwd dat het magnetische veld van de spoel geen stroom voortbrengt. Het magnetische veld van een metalen object zal echter wel een elektrische stroom in de spoel induceren. Faseverschuiving

• Het ontvangen signaal zal doorgaans een vertraging oplopen ten opzichte van het uitgezonden signaal. Dit komt omdat bij geleiders een verandering van stroomflux optreedt, de zogeheten zelfinductie. Deze vertraging wordt aangeduid met faseverschuiving. Metalen objecten met een primaire inductie, namelijk grote objecten bestaande uit goede geleiders (goud, zilver, koper…), vertonen een grote faseverschuiving. Metalen objecten met een primaire weerstand, namelijk kleine objecten bestaande uit slechte geleiders, vertonen slechts kleinere faseverschuivingen. Raadpleeg de tabel hieronder voor een kort overzicht van de verscheidene materialen en hun geleidende eigenschappen. Materiaal Elektrische geleiding (S/m) Materiaal Elektrische geleiding (S/m) zilver 63,01 × 10

• De waarneming van een metalen voorwerp hangt af van zijn grootte, vorm en diepte. Ferromagnetisme

• Slechte geleiders die zich in een magnetisch veld bevinden, kunnen toch magnetische signalen uitzenden die door de metaaldetector goed worden opgevangen. Deze signalen vertonen geen of slechts een kleine faseverschuiving. Bodems met ijzermineralen bezitten deze ferromagnetische eigenschappen. Discriminatie

• Elke metaalsoort heeft een eigen faseverschuiving. Dankzij de verschillende faseverschuivingen kan men een metaalsoort van een ander onderscheiden. Het onderscheiden van de metalen heet discriminatie. Bodembalans

• Zoals hierboven vermeld, zullen ijzerhoudende bodems een signaal uitzenden dat sterker is dan het signaal uitgezonden door het metalen object in die bodem. Dit fenomeen vindt ook plaats in een bodem met veel zout water.CS130 10/10/2014 © Velleman nv

• Deze bodems hebben echter een zeer constante faseverschuiving wanneer u de zoekschotel stilhoudt.

• Door de bodembalans zorgvuldig bij te regelen, kunt u een de plaats en de diepte van het object nauwkeurig bepalen.

• De CS130 wordt gemonteerd geleverd. Verwijder de metaaldetector zorgvuldig uit de verpakking.

• Draai de vergrendeling [F] los en schuif de onderste steel [G] tot de gewenste lengte uit de bovenste steel [E].

Opmerking: De bedrading naar de zoekschotel loopt binnenin de steel. Forceer de steel nooit om beschadiging aan de bedrading te vermijden.

• Bepaal nu de ideale lengte van de metaaldetector. Sta mooi recht en houd de detector aan het handvat [B] vast zodat uw arm in de armsteun [A] ligt. Houd uw arm losjes naast uw lichaam zodat de zoekschotel [I] ongeveer 5 cm boven de grond hangt.

• Draai de vergrendeling [F] vast.

• Draai de moer [H] van de zoekschotel [I] lichtjes los, regel bij zodat hij evenwijdig met de grond staat en span de moer aan.

• Plaats de batterij (zie §14).

• Test eerst de detector met muntstukken, ringen, zilveren bestek… alvorens hem te gaan gebruiken. o Test de detector eerst binnenshuis. Plaats de detector op een houten vloer of een plastic tafel met de zoekschotel [I] naar het plafond gericht. Verwijder uw horloge en juwelen. Beweeg het testvoorwerp langzaam voor de zoekschotel. Houd het testvoorwerp onder verschillende hoeken vast en merk het verschil in hoorbaar signaal. Het signaal is het luidst wanneer het voorwerp zich pal in het centrum van de zoekschotel bevindt. Opmerking: Test de detector nooit op de vloer binnenshuis. Het gewapend beton de meeste huizen kan de signalen van de testvoorwerpen volledig overtreffen. De zoekschotel functioneert niet indien u die niet slingert. U kunt het testvoorwerp ook voor de zoekschotel heen en weer bewegen. Controleer de batterijen en zorg ervoor dat de zoekschotel correct is aangesloten indien u geen signaal ontvangt. o Test de detector nu ook buitenshuis zodat u de invloed van de verschillende bodemtypes ondervindt. Dit is een goede oefening om de bodembalans bij te regelen. Plaats een metalen voorwerp op de grond en slinger de zoekschotel [I] langzaam over het testvoorwerp.

• Schakel de detector in door de VOLUME-knop [2] naar rechts te draaien; schakel hem uit door de knop naar links te draaien tot u de knop hoort klikken.

• Gebruik indien gewenst een hoofdtelefoon (niet meegeleverd) met een stekker van 3,5 mm en steek deze in de aansluiting [4].

• Stel het volume van de detector in met de volumeknop [2].

• Vervang de batterijen zodra de aanduiding voor zwakke batterijen [1] oplicht.

• Draai de DISC -knop [5] tot ongeveer halverwege.

• Houd de zoekschotel [I] ongeveer 1 m boeven de grond, houd de TRACE-knop op het handvat [B] ingedrukt en draai gelijktijdig de TUNE-knop [3] tot de analoge meter naar 0 (nul) wijst. Laat de TRACE-knop [4] los. Opmerking: Druk op de TRACE-knop zodra de omstandigheden verschillen van de instellingen, bv. wanneer u van een droge naar een vochtige bodem overgaat. Zo reset u de meter.

• Zwaai de metaaldetector traag over het gewenste oppervlak. Zie §10.

• Draai de DISC-knop [5] langzaam naar rechts. Hoe verder u de knop naar rechts draait, hoe meer metalen genegeerd worden. Raadpleeg §6 Werking – Faseverschuiving voor meer informatie.CS130 10/10/2014 © Velleman nv

Opmerking: Druk op de TRACE-knop na elke afstelling.

8.1 Signalen interpreteren

• De detector produceert een signaal van zodra deze ingeschakeld is.

• Het signaal varieert naargelang het gedetecteerde object.

• Bij ferrometalen geeft de detector een lage pieptoon weer en neigt de naald naar links.

• Bij non-ferrometalen geeft de detector een hogere pieptoon weer en neigt de naald naar rechts. Schommelend signaal

• Dit wordt meestal veroorzaakt door externe bronnen zoals tl-lampen, taxi’s, radio’s, stroomkabels en de nabijheid van andere metaaldetectoren. Hiertegen valt niet veel te beginnen. Onderbroken geluid via luidspreker Verschillende oorzaken zijn mogelijk:

• Slechte batterijaansluitingen. Zorg ervoor dat de batterijen goed aangesloten zijn.

• Een radio-uitzending van een voorbijrijdende taxi of een ander voertuig met zendapparatuur.

• De luidspreker kan losgekomen zijn. Laat uw kleinhandelaar de luidspreker weer vastmaken. Valse signalen

• De detector geeft een sterk signaal wanneer hij een kostbaar voorwerp waarneemt. Geeft hij geen signaal wanneer u veelvuldig over het voorwerp slingert, dan is het waarschijnlijk schroot.

• Valse signalen worden veroorzaakt door een bevuilde bodem, elektrische storingen of grote stukken schroot.

• Een vals signaal wordt doorgaans snel afgebroken en wordt geen tweede keer herhaald.

• Schattenjagen kan een winstgevende en dankbare hobby zijn als u er een geduldige en toegewijde houding op na houdt. De tijd die u doorbrengt om een goede zoekplaats te bepalen kan tijdverspilling zijn als u te gehaast zoekt. Om maximaal resultaat te behalen, beslist u best op voorhand voor ieder terrein welke benadering u zult hanteren.

• Uw tactiek zal afhangen van het soort terrein – een kleiner gebied grondig aftasten, rendeert vaak meer dan lukraak op een groot terrein zoeken. Als het terrein echter te ver weg ligt om meerdere bezoeken te brengen, bedenkt u best een strategie die een maximale oppervlakte beslaat, maar toch detailzoeken mogelijk maakt.

• Het gebeurt vaak dat er dicht in de buurt van een vondst later nog vondsten gedaan worden. Bijgevolg zullen terreinen waar u veel signalen ontvangt de grootste kans op verdere vondsten bieden.

• Gedetailleerd zoeken doet u door banden af te bakenen die even breed zijn als de zijdelingse beweging met de detector, en binnen die banden vooruit te gaan aan het tempo van de doorsnee van de zoekschotel per zwaai, tot u de volledige band hebt afgestapt. Zo verdeelt u het hele gebied dat u wilt doorzoeken in banden, en op die manier mist u geen enkel plekje. Houten stokjes en koord zijn ideaal om banden af te bakenen maar vaak kunnen, mits een beetje oefening, natuurlijke herkenningspunten zoals bomen, stenen en planten al even efficiënt zijn.

• Terwijl u aan het zoeken bent, moet u er op letten de zoekschotel zo dicht mogelijk bij de grond te houden. Op die manier kunt u tot op de maximale diepte zoeken. Het bereik van de detector is beperkt en als u de zoekschotel te ver van de grond houdt, vermindert u de effectieve zoekdiepte van uw speurtocht.

• Probeer zo netjes mogelijk te werken als u voorwerpen opgraaft. Niemand ziet graag een voetpad of een veld met putten door achteloos graafwerk – zelfs kleine putjes kunnen gevaarlijk zijn omdat mensen daardoor kunnen struikelen en zich kwetsen.

• Gebruik een stomp truweel of plantenschopje om een graszode uit te steken en schep die uit met een klomp aarde eraan. Controleer eerst of de klomp aarde het gedetecteerde voorwerp bevat voor u de klomp uiteenhaalt. Gebruik geen scherpe voorwerpen want een kras op een muntstuk kan de waarde aanzienlijk doen dalen.

• Plaats, nadat u het voorwerp opgegraven hebt, de grond en eventuele graszode zo netjes mogelijk terug.

• Een laatste nuttige tip: ‘verzamel’ alle zilverpapier en schroot die u vindt; als u het gewoon weg gooit, zult u het later waarschijnlijk nog eens bespeuren!

10. Nuttige informatie

• Geen enkele metaaldetector is 100 % betrouwbaar. Talrijke factoren kunnen de reacties van de detector bij het opsporen van metaal beïnvloeden, zoals: o de hoek waarin het voorwerp zich in de grond bevindt o de diepte waarop het voorwerp zich bevindt o het aandeel aan ijzer dat het voorwerp bevat o de omvang van het voorwerp. Efficiënt zoeken

• Beweeg de zoekschotel niet zoals een pendel. De zoekschotel hoger heffen tijdens of op het einde van een zwaai, kan aanleiding geven tot foute resultaten.

• Beweeg de detector langzaam. Door te vlug te bewegen kunt u voorwerpen missen.

• De ideale beweging met de zoekschotel is zijwaarts en in een rechte lijn, waarbij u de zoekschotel steeds op eenzelfde afstand van de bodem houdt. Een doelwit bepalen

• Door uw doelwit zo precies mogelijk te bepalen, maakt u het opgraven gemakkelijker.

• Een precieze bepaling vergt enige ervaring. We raden dan ook deze praktijkervaring op te doen door te zoeken en opgravingen te doen op uw eigendom voor u andere plekken gaat ontdekken.

• Soms wordt de precieze bepaling van het doelwit bemoeilijkt door de slingerrichting. Om het doelwit preciezer te kunnen bepalen, kunt u proberen de richting van de slingerbeweging te veranderen.

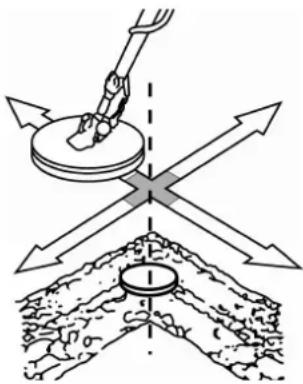

• Volg de volgende stappen om het doelwit te bepalen:

• Wanneer de detector een begraven doelwit ontdekt, blijf de zoekschotel dan over het doel bewegen met steeds kleinere zijdelingse slingerbewegingen.

• Markeer de exacte plek op de grond waar de detector een geluidssignaal geeft.

• Houd de zoekschotel onmiddellijk stil boven deze plek. Beweeg de zoekschotel vervolgens in een voorwaartse beweging van u vandaan en keer dan terug. Herhaal dit een aantal keren. Markeer terug de exacte plek waar de detector een geluidssignaal laat horen.

• Herhaal stappen 1 tot en met 3 nu in een hoek van 90° ten opzichte van de oorspronkelijke zoekrichting, waardoor u een patroon in de vorm van een X beschrijft. Het doelwit zal zich onmiddellijk onder de X bevinden, daar waar het signaal het luidst klinkt. Opmerkingen

• Indien een plek zoveel afval bevat dat dit aanleiding geeft tot misleidende signalen, vertraag en verkort dan de slingerbewegingen.

• Recent begraven muntstukken kunnen anders gaan reageren dan langer begraven muntstukken omwille van de oxidatie bij deze laatste.

• Bepaalde soorten spijkers, schroeven, bouten en andere ijzeren voorwerpen (zoals oude flesdoppen) oxideren en creëren een kringlichteffect. Dit kringlichteffect wordt veroorzaakt door een mengeling van natuurlijke stoffen in de grond en van de oxidatie van verschillende metalen. Door deze mengeling van metalen kan het voorkomen dat signalen niet op een ‘vaste’ plaats weerklinken. Dit effect maakt het dan ook bijzonder moeilijk om dergelijke voorwerpen precies te bepalen. Detectiebereik

• Het detectiebereik wordt beïnvloed door de omvang van het voorwerp, hoe lang het voorwerp al onder de grond zit en de samenstelling van de ondergrond waarin het voorwerp ligt. U krijgt de beste resultaten in een droge en compacte grond. Hier kunt u tot op grote diepte nog steeds munten vinden, in het bijzonder indien ze hebben geageerd met de zouten in de ondergrond, die ervoor zorgen dat de doelvoorwerpen groter lijken voor de detector. Het moeilijkst is een losse of net omgewoelde ondergrond of wanneer het object nog maar net in de ondergrond ligt. Negentig procent van alle voorwerpen worden gevonden op een diepte van minder dan 15 cm. Een slechte bodem kan het detectiebereik met wel 50 % verminderen. Diepte en grootte van het doelvoorwerp bepalen

• Een ervaren gebruiker heeft, nog voor hij begint te vragen, al een goed idee over de grootte, vorm en diepte van het voorwerp. De aard van het geluidssignaal is hierbij een belangrijke leidraad. U moet altijd luisteren naar de specifieke kenmerken van een signaal. Probeer het gebied af te bakenen waarbinnen de detector een signaal genereert en begin pas dan te graven.CS130 10/10/2014 © Velleman nv

Luister naar de scherpte of dofheid van het signaal en bepaal de sterkte ervan. Een muntje zorgt voor een scherp signaal, terwijl het signaal voor een nagel eerder vaag is. Batterijen

• Zorg ervoor dat u altijd reservebatterijen hebt.

• Gebruik een hoofdtelefoon zodat de batterijen langer meegaan.

11. Onderhoud en opslag

• De levensduur van uw metaaldetector wordt beperkt door een gebrek aan onderhoud of onaangepast en onvoorzichtig gebruik. Veeg de behuizing schoon met een vochtige doek en droog hem daarna zorgvuldig af met een droge doek indien u de behuizing heeft gebruikt in een vijandige omgeving (zout water, zand, enz.).

• Reinig de detector nooit met solventen of detergenten.

• De zoekschotel is bestand tegen water en kan in zowel zoet als in zout water worden gebruikt. Houd het bedieningspaneel echter droog en vochtvrij. Spoel de schotel na gebruik in zout water met zoet water om corrosie te vermijden. Beschadiging door zout

• Zoute lucht kan de controlebox binnendringen indien u de detector vaak gebruikt in een zoute omgeving. De elektrische componenten kunnen in dat geval corroderen. U kunt de controlebox beschermen met polytheen.De garantie geldt niet voor schade die werd veroorzaakt door een zoute omgeving. Opslag

• Bewaar de detector in een droge en warme omgeving.

• Verwijder de batterijen indien u het toestel gedurende lange tijd niet zal gebruiken. De batterijen zouden kunnen lekken indien u dit niet doet

12. Problemen en oplossingen

• Lees de puntjes hieronder alvorens u de detector laat repareren. Misschien kunt u het probleem zelf oplossen.

• Controleer eerst de batterijen en vervang ze indien nodig. Zorg ervoor dat alle kabels correct zijn aangesloten. De detector wordt ontregeld

• De metaaldetector kan beïnvloed worden door temperatuurswijzigingen, bv. wanneer u het toestel uit zijn opbergplaats neemt om het in open lucht te gebruiken. Wacht een poosje tot het toestel geacclimatiseerd is. Bij grote temperatuurswijzigingen kan dit zelfs een half uur duren.

• Soms wordt het signaal beïnvloed door de batterijen. Vervang ze indien nodig.

• Verstoor geen archeologische sites en beschadig geen historische monumenten. Word lid van de plaatselijke archeologische vereniging indien geschiedenis u interesseert.

• Laat geen rotzooi achter. Gebruik een truweel of een mes om een mooie cirkel of driehoek uit te snijden, verwijder het gevonden voorwerp en leg de aarde en de graszoden zorgvuldig terug.

• Help mee om uw land proper te houden. Flessendopjes, zilverpapier en blikjes zou men niet mogen weggooien. Doe uw medemens een plezier en gooi ze in de eerste vuilbak die u ziet. Raap roestig ijzer of ander schroot voorzichtig op en breng het naar een recyclagecentrum.

• Kom niet op verboden terrein zonder toestemming van de eigenaar.

• Breng het plaatselijke museum of de overheid op de hoogte van elke historische vondst en roep de hulp in van deskundigen indien u toevallig op een site stoot van archeologisch belang.

• Wees zeer voorzichtig wanneer u onontplofte bommen, mijnen of andere explosieven vindt. Raak het voorwerp in kwestie niet aan! Geef de vindplaats nauwkeurig aan en meld de vondst zo snel mogelijk aan de plaatselijke politie.

• Laat geen hekkens open staan wanneer u door de velden loopt. Beschadig geen gewassen en doe de dieren niet opzettelijk schrikken.

• Probeer een goede verstandhouding op te bouwen met de andere gebruikers die u ontmoet. U kunt veel leren van ervaren schattenjagers.

• Leef de plaatselijke wetgeving nauwkeurig na. Neem contact op met het gemeentebestuur voor meer informatie. Opmerking: In Vlaanderen: Artikel 9 van het decreet van 30 juni 1993, met een wijziging van 28 februari 2003 van de wet- en regelgeving van de afdeling Monumenten en Landschappen van Vlaanderen, bepaalt het volgende: 'Het is verboden om zonder of inCS130 10/10/2014 © Velleman nv

afwijking van een schriftelijke vergunning van de Executieve of haar gemachtigde, detectoren, inzonderheid metaaldetectoren, te gebruiken om archeologische monumenten op te sporen en te verzamelen. De Executieve stelt de vergunningsprocedure vast. Het gebruik van detectoren kan slechts worden vergund in het kader van een toepassing van artikel 6 § 1 vergunde opgraving'. Het melden van archeologische munten en voorwerpen vindt nog plaats via musea en via het 'Provinciaal Gallo-Romaans museum' in Tongeren. Alle meldingen horen ten slotte terecht te komen in de 'Centrale Archeologische Inventaris', afdeling vondstmelding. Dit is een onderdeel van het 'Instituut voor het Archeologisch Patrimonium' Koning Albert II laan 19, bus 5 B-1210 Brussel, België. Aanmelden kan ook via internet. In Nederland: Hoewel het gericht zoeken en graven naar archeologische voorwerpen in Nederland is verboden, wordt de hobby bijna overal toegestaan, mits men zich aan de normaal geldende regels houdt. Uitgezonderd hiervan zijn een aantal gegevens waarbij men het zoeken door middel van een algemene politieverordening (A.P.V.) heeft verboden (o.a. in Nijmegen en Arnhem). Twee instanties regelen de vondstmeldingen: voor munten en penningen is dat 'Numis' van de 'Stichting Het Geld- en Bankmuseum' Postbus 2407, 3500 GK Utrecht; voor archeologische voorwerpen is dat 'Archis' van het R.O.B. Postbus 1600, 3800 BP Amersfoort. Gemeld dienen te worden: alle schatvondsten, gouden en zilveren voorwerpen met een kunstzinnige of archeologische waarde en munten en voorwerpen van vóór 1600.

• Vervang de batterijen van zodra de aanduiding voor zwakke batterijen [1] oplicht (spanning < 8,8 V).

• Schakel de detector uit door de VOLUME-knop [2] volledig naar links te draaien tot u een klik hoort.

• Open het batterijvak [D] en plaats een nieuwe 9V-batterij (6LR61C, niet meegeleverd) volgens de polariteitaanduidingen.

• Sluit het batterijvak. LET OP: Doorboor geen batterijen en gooi ze nooit in het vuur. Herlaad geen alkalinebatterijen. Houd batterijen buiten het bereik van kinderen.

aanduiding zwakke batterij rode led indien < 8,8 V signaaluitgang luidspreker of 3,5 mm-aansluiting voor hoofdtelefoon voeding 1 x 9 V-batterij (6LR61C, niet meegelev.) afmetingen

zoekschotel Ø 18 cm gewicht ± 650 g

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de meest recente versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving. © AUTEURSRECHT Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.CS130 10/10/2014 © Velleman nv

Velleman NV Legen Heirweg, 33 9890 Gavere (België)

Verklaren op eigen verantwoordelijkheid dat het afgewerkte product :

ie het voorwerp uitmaakt van deze verklaring, voldoet aan de essentiële vereisten en andere relevant e bepalingen van de R&TTE Richtlijn (1999/5/EC).

chnische gegevens zijn beschikbaar en kunnen worden aangevraagd bij : Die technische Dokumentation zu den oben gennanten Produkten wird geführt bei: Los datos técnicos están disponibles y pueden ser solici

ie het voorwerp uitmaakt van deze verklaring, voldoet aan de essentiële vereisten en e bepalingen van de R&TTE Richtlijn (1999/5/EC).

chnische gegevens zijn beschikbaar en kunnen worden aangevraagd bij :
