GEBRUIKSAANWIJZING RW 500 Christopeit

1. Het toestel nauwkeurig in overeenstemming met de montage-instructies

opbouwen en uitsluitend de voor de opbouw van het toestel bijgevoegde, specifiek voor het toestel bestemde onderdelen gebruiken. Vóór de eigenlijke opbouw de volledigheid van de levering aan de hand van de leveringsnota en de volledigheid van de kartonnen verpakking aan de hand van de montage- instructies en van de gebruiksaanwijzing controleren.

2. Vooraleer het toestel voor het eerst gebruikt wordt en met regelmatige

tussentijden nakijken of alle schroeven, moeren en overige verbindingen vast zitten, opdat een veilige operationele toestand gewaarborgd is.

3. Het toestel op een droge, effen plaats installeren en het toestel tegen

vochtigheid en vocht beschermen. Oneffenheden van de vloer dienen door gepaste maatregelen op de vloer en, voor zover beschikbaar bij dit toestel, door daarvoor bestemde, regelbare onderdelen van het toestel geneutra- liseerd te worden. Het contact met vochtigheid en vocht dient uitgesloten te worden.

4. Voor zover de opstellingsplaats in het bijzonder tegen drukplaatsen,

verontreiniging en dergelijke beschermd moet worden, een geschikt, slipvrij support (bijvoorbeeld rubberen mat, houten plaat of dergelijke) onder het toestel leggen.

5. Vóór het begin van de training alle voorwerpen binnen een omtrek van 2

meter rond het toestel verwijderen.

6. Voor de reiniging van het toestel geen agressieve reinigingsmiddelen

gebruiken. Voor de opbouw en voor eventuele herstellingen uitsluitend het respectievelijk bijgeleverde of geschikte, eigen gereedschap gebruiken. Residu door het lassen aan het toestel dient onmiddellijk verwijderd te worden zodra de training beëindigd werd.

7. Waarschuwing! Systemen van hart koers kan zijn onnauwkeurig. Buiten-

sporige kunnen opleiden tot een ernstige aandoeningen of door overlijden In geval van een ondeskundige en bovenmatige training zijn nadelige ge- volgen voor de gezondheid mogelijk. Vóór het begin van een doelgerichte training dient daarom een geschikte geneesheer te worden geraadpleegd. Deze geneesheer kan bepalen, aan welke maximale belasting (impulsie, watt, duur van de training enz.) men zich mag blootstellen, en kan nauw- keurige inlichtingen met betrekking tot een correcte lichaamshouding bij de training, de doelstellingen van de training en de voeding geven. Er mag niet na uitgebreide maaltijden getraind worden.

8. Met het toestel slechts trainen wanneer het foutloos functioneert. Voor

eventuele herstellingen uitsluitend van originele reserveonderdelen gebruik maken. Waarschuwing! Delen moeten worden warm voor het gebruik van de beveiligingsinrichting overdreven vervanging van dit meteen en u zult krijgen. De beveiligingsinrichting tegen het gebruik, zolang het nog niet in cabine is vastgesteld.

9. Bij de instelling van verstelbare onderdelen op respectievelijk de correcte

positie of de gemarkeerde, maximale instelpositie alsook op een reglementair voorgeschreven positie letten.

10. Voor zover in de gebruiksaanwijzing niet anders beschreven, mag het

toestel met het oog op de training uitsluitend door één persoon gebruikt worden. De totale uitoefening tijd mag niet hoger dan 60 min. /dagelijks.

11. Er moeten trainingskledij en schoenen gedragen worden, die voor een

fitnesstraining met het toestel geschikt zijn. De kleding moet zodanig zijn, dat deze omwille van de vorm (bijvoorbeeld lengte) ervan tijdens de training niet kan blijven hangen. De trainingschoenen moeten in overeenstemming met het trainingstoestel gekozen worden, uw voeten in principe een vaste passing geven en een slipvrije zool hebben.

12. Waarschuwing! Wanneer duizeligheid, misselijkheid, borstpijn en an-

dere abnormale symptomen ondervonden worden, de training vroegtijdig beëindigen en u tot een geschikte geneesheer wenden.

13. Over het algemeen geldt dat sporttoestellen geen speelgoed zijn. Ze

mogen daarom uitsluitend in overeenstemming met de bepalingen en door op gepaste wijze geïnformeerde en geïnstrueerde personen gebruikt worden.

14. Personen zoals kinderen, mindervaliden en gehandicapten mogen het

toestel uitsluitend gebruiken in bijzijn van een tweede persoon, die hulp kan verlenen en instructies kan geven. Het gebruik van het toestel door kinderen zonder toezicht dient door gepaste maatregelen te worden uitgesloten.

15. Er dient op gelet te worden dat de trainer en andere personen zich nooit

met één of ander lichaamsdeel binnen het bereik van nog in beweging zijnde onderdelen begeven of bevinden. 16. Dit produkt kan aan het einde van de levensduur niet via het gewone huisafval worden afgevoerd, maar dient naar een verzamelpunt voor recycling electrische apparaten gebracht te worden.Het symbool op het produkt, de gebruiksaanwijzing, of de verpakking wijst u daarop.De grondstoffen zijn volgens hun kenmerken verwerkbaar. Met de verwerking, van deze oude apparaten, doet u een bijdrage aan de bescherming van ons milieu Vraagt u bij de gemeente naar de desbetreffende verwerkingsplaats.

17. De verpakkingsmaterialen, lege batterijen en onderdelen van het toestel

omwille van het milieu niet samen met het huishoudelijk afval evacueren, maar in daarvoor bestemde opslagtanks werpen of op geschikte inzamel- punten afgeven.

18. Bij dit toestel betreft het een van niet de snelheid afhankelijk toestel.

19. Het toestel is met een 10-trappige weerstandsinstelling uitgerust. Deze

maakt respectievelijk een verlaging en een verhoging van de remweerstand en daardoor van de trainingsbelasting mogelijk. Darbij leidt het draaien van de instelknop van de weerstandsinstelling in de richting van niveau 1 tot een verlaging van de remweerstand en daardoor van de trainingsbelasting. Het draaien van de instelknop van de weerstandsinstelling in de richting van niveau 10 leidt tot een verhoging van de remweerstand en daardoor van de trainingsbelasting.

20. Dit toestel werd conform de EN ISO 20957-1:2013 + EN 957-7:1998 H/C

gekeurd en gecertificeerd. De toegelaten maximale belasting (= lichaams- gewicht) werd op 120 kg bepaald. Dit toestel werd gecertificeerd en is in overeenstemming met het EG-richtlijn 2014/30EU.

21. De montage- en bedieningsinstructies worden als onderdeel van het

product beschouwd. Deze documentatie moet worden met gegeven bij het verkopen of doorgeven van het product.

1. Belangrijke aanbevelingen en veiligheidsinstructies pagina 26

2. Montagehandleiding met explosietekeningen pagina 27 - 28

3. Handleiding bij de computer pagina 29

4. Bedienings- en trainingshandleiding pagina 29

5. Reiniging, Opslag, Onderhoud, Fixes pagina 30

7. Stuklijst pagina 32 - 33

8. Overzicht van de losse delen pagina 42 - 43

Geachte klant Wij willen u van harte gelukwensen met de aanschaf van uw hometrainer en hopen dat u hier veel plezier aan zult beleven. Neem a.u.b. de instructies en aanwijzingen uit deze montage- en bedieningshandleiding in acht en volg deze op. Bij eventuele vragen kunt u natuurlijk altijd contact met ons opnemen. Met vriendelijke groeten, Top-Sports Gilles GmbH Friedrichstr. 55 42551 Velbert27 Nederlands Montagehandleiding Neem alle losse onderdelen uit de verpakking, leg deze op de grond en controleer aan de hand van de montage staps uit de montage en bedieningshandleiding of alle onderdelen aanwezig zijn. Hierbij moet er op worden gelet dat een aan- tal onderdelen rechtstreeks met het onderstel zijn verbonden en voorgemonteerd zijn. Bovendien zijn enkele andere losse delen ook al tot eenheden samengevoegd. Hierdoor kunt het apparaat gemakkelijker en sneller monteren. Montage tijd: 25min. Stap 1 : Montage van de achterste voetbuis (4) op het zadelglijder (3).

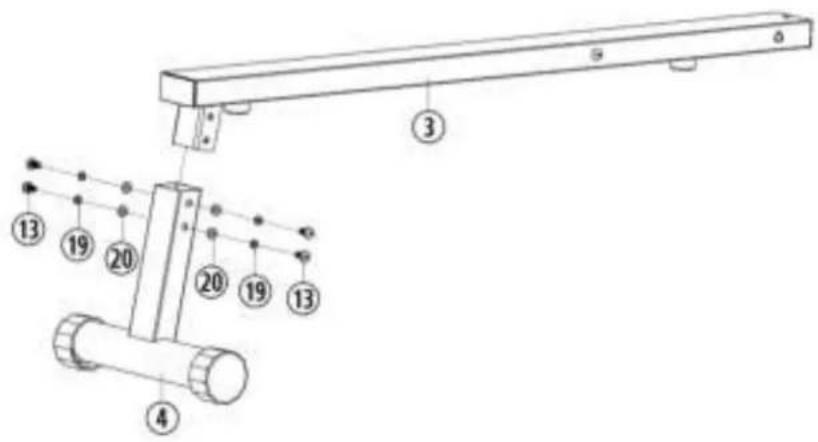

1. Schuiv de achterste voet (4) aan de achter-

zijd van het zadelframe (3) en schroef met 4 schroefen M8x16 (13), veerringen (20) en onderlegplatje (19) vast. Stap 3 : Montage van de voorste voet (2) op het basisframe (1).

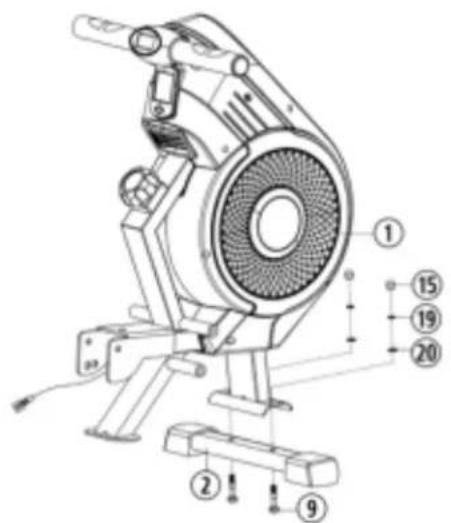

1. Monteer de voorste voet (2) op het basisframe (1). Gebruik

daarvoor twee slotschroefen M8x45 (9), onderlegplatje (20), veerringen (19) en moeren (15). Stap 2 : Montage van de zadelglijder (3) op zadelframe (28).

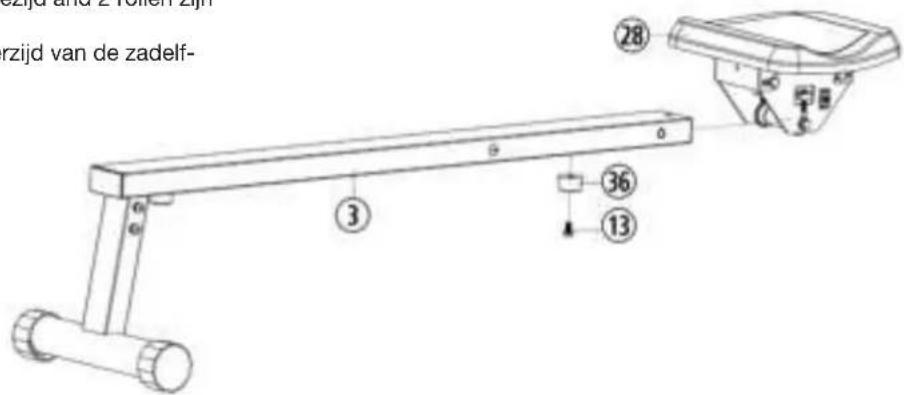

1. Schroef uit de eindstop (36) en de schroev (13) van den zadelf-

2. Schuiv de zadelframe (45) door de zadelglijder (28) in de goede

richting zodat 4 rollen zijn aan de bowensezijd and 2 rollen zijn lagerzijd.

3. Schroef den ronde stopp (36) aan de lagerzijd van de zadelf-

rame (3) vast.28 Stap 7 : Controle

1. Alle schroef- en stekkerverbindingen op een correcte montage

en juiste werking controleren. Daarmee is de montage beëin digd.

2. Wanneer alles in orde is, met lichte weerstandsinstellingen ver

trouwd raken met het apparaat en de individuele instellingen vastzetten. Opmerking : De gereedschapsset en de gebruiksaanwijzing a.u.b. zorgvuldig bewaren, omdat u ze wellicht later voor een reparatie of het be- stellen van reserveonderdelen nodig heeft. Stap 5 : Montage van de voet opname (37) op het basisframe (1).

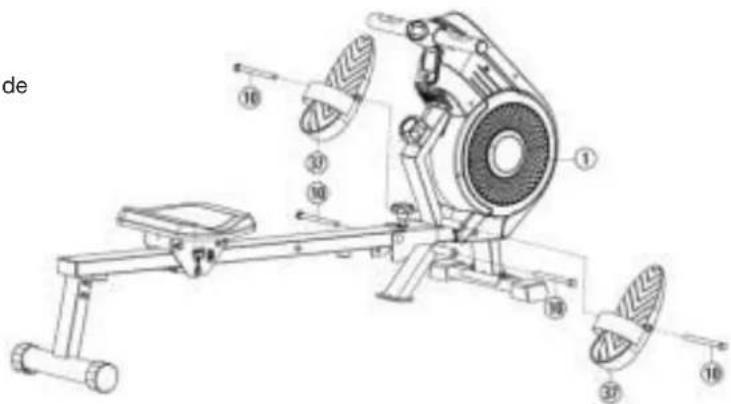

1. Schroef het voet opname (37) op het basisframe (1) met de

schroef (10) vast. Schroef het voet schroef (10) op het basis- frame (1) met de schroef (10) vast. Stap 4 : Montage van de zadelframe (3) op het basisframe (1).

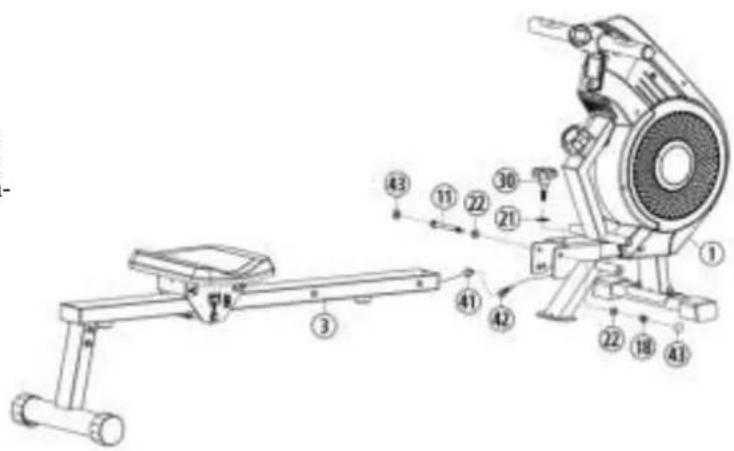

1. Plaatz de zadelframe (3) aan de basisframe (1) en verbind de

stekkers van den sensorkabel (41) and verbindingskabel (42).

2. Monteer de zadelframe (3) op het basisframe (1). Gebruik

daar¬voor een schroef M10x105 (11), twee onderlegplatje (22) en een moer (18). Niet draai de moer (11) zodat het klapmecha- nisme is geblokkeerd.

3. Zet de zadel frame (3) voor de uitoefening door schroeven de

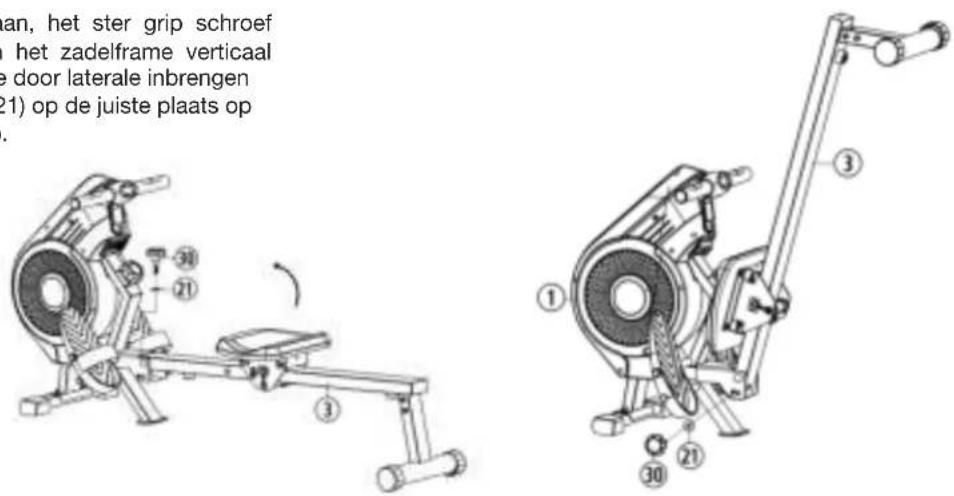

ster grip schroef (30) met sluitring (21). Stap 6 : Funktie inklapbaar plaatsbesparend.

1. Om ruimtevaart-besparing op de slaan, het ster grip schroef

(30) met sluitring (21) uit draaien en het zadelframe verticaal spiegelen en uiterst veilige deze positie door laterale inbrengen de ster grip schroef (30) met sluitring (21) op de juiste plaats op het basisframe (1) in de zadel frame (3).29 Nederlands Computerhandleiding De bijgeleverde computer zorgt voor een uitstekend trainingscomfort. Elke trainingsrelevante waarde wordt in een apart venster weergegeven. Vanaf het begin van de training worden de benodigde tijd, slagen /minuut, roeislagen, slagen total en ca. calorieënverbruik weergegeven. Vanaf nul worden alle waarden verhoogd en vastgehouden. De computer wordt door het indrukken van de toets of gewoon aan het begin van de training ingeschakeld. De computer registreert dan alle waarden en geeft deze weer. De slagen per minuut worden op het bovenste display weergegeven. Alle andere waarden worden aangegeven op het onderste display. Om de computer te stoppen kunt u gewoon de training beëindigen. De computer stopt met alle metingen en houdt de laatst bereikte waarden vast. De laatst bereikte waarden voor Zeit, roeislagen en Kalorien worden opgeslagen in het geheugen en wanneer de training wordt hervat kann vanaf deze waarden verder worden getraind. Na beëindiging van de training wordt de computer automatisch na ca. 4 minuten uitgeschakeld. Alle tot dan toe bereikte waarden worden opgesla- gen en wanneer de training wordt hervat worden ze opnieuw weergegeven. Uitgaande van deze waarden kan dan verder worden getraind. Weergave:

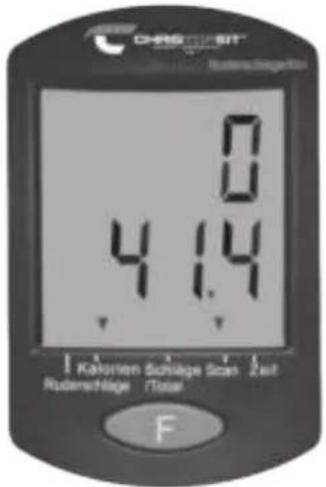

De actuele benodigde tijd wordt in minuten en seconden weergegeven. De laatst bereikte waarde bij deze functie wordt automatisch opgeslagen.

2. „Ruderschläge“-weergave:

De actuele stand van de roeislagen wordt weergegeven. De laatst bereikte waarde bij deze functie wordt automatisch opgeslagen.

3. “Schläge/Minute“ (slagen/minuut):

Hiermee wordt de actuele snelheid in roeislagen/minuut. Voor deze functie geldt niet, zoals hierboven beschreven, dat de laatst bereikte waarde wordt opgeslagen. (Max. aanduiding 199 Slagen/minuut)

4. „KALORIEN“-weergave:

De actuele stand van het aantal verbruikte calorieën (Kcal) wordt weerge- geven. De laatst bereikte waarde bij deze functie wordt automatisch opgeslagen.

5. „Schläge Total“-weergave:

De actuele stand van de afgelegde roeislagen van alle trainingsunits tot dan toe incl. de actuele trainingsunit wordt weergegeven. De laatst bereikte waarde bij deze functie wordt automatisch opgeslagen.

Wanneer deze functie wordt geselecteerd, worden in een voortdurende wisseling in ca. 5 seconden de actuele waarden van alle functies na elkaar aangegeven.

Door één keer kort op deze toets te drukken kan tussen functies worden gewisseld. d.w.z. dat de betreffende functie kan worden geselecteerd. De gewenste functie wordt door een symbool in het venster weergegeven. Door de toets langer in te drukken (ca. 3 seconden) worden alle weergegeven waarden gewist met uitzondering van de waarde in de Schläge-Total“- weergave. Beeldscherm Polsslag (Pulse): Toont de hartfrequentie, wanneer u uw handen op de pulssenso- ren plaatst. (Pulsindicatie) Het hartslagscherm heeft twee batterijen aan de binnenkant (batteriejen 2x Micro “AAA”). De behuizing kan worden vastgeschroefd om de batterijen te vervangen. Bedienings- en trainingshandleiding Oefening 1 a) Begin de oefening met gestrekte benen, knieën tegen elkaar en een rechte rug. b) Buig naar voren, zonder de knieën te buigen, pak de hendels van de roeitrainer vast en trek deze aan tot het lichaam weer recht is. Opletten: de hendels moeten met de armen worden aangetrokken (niet met het lichaam), tot de handen tegen het lichaam aan komen. c) Breng de hendels van de roeitrainer weer in de uitgangspositie. d) Neem een ogenblikje rust en begin dan opnieuw met de oefening in een rustig en beheerst tempo. Oefening 2 a) Ga voor deze oefening rechtop zitten, de zitting zover mogelijk naar voren, de knieën gebogen. b) Met de benen afzetten, de knieën tegen elkaar houden en tegelijkertijd de beugel naar u toe trekken. c) Trek net zolang door tot de benen helemaal gestrekt zijn en uw handen tegen het lichaam aan komen. d) Ontspan de armen en de benen, laat de zitting naar voren glijden tot deze zijn uitgangspositie (a) weer heeft bereikt en begin van voren af aan met de oefening.30 Reiniging, onderhoud en opslag van de hometrainer:

Gebruik alleen een vochtige doek voor het reinigen. Let op: Gebruik nooit benzeen, thinner of andere agressieve reinigingsmiddelen voor oppervlaktereiniging als deze Schade veroorzaakt. Het apparaat is alleen voor prive gebruik en voor gebruik geschikte binnenshuis. Houd het apparaat schoon en vocht uit het apparaat.

Haal de batterijen uit de computer met de intentie het apparaat voor dan 4 weken te gebruiken. Vouw het zadel frame hoge. Kies een droge opslag in het huis en doe er wat nevel olie aan de draad van het stergrep schroef en op de schroefdraad van de zadel sluitschro- ef. Bedek de apparaat om het te beschermen tegen verkleuring door een zon en stof.

Wij adviseren om de 50 bedriljfsuren aan de schroefverbindingen op dichtheid beoordelen, die werden bereid in het samenstel. Elke 100 bedrijfsuren, moet je op een gegeven oliespray om de draad van de sterförmige schroev, en op de schroefdraad van de zadel sluitschroef. Fixes: Als u niet kunt oplossen met behulp van de genoemde storing informatie, kunt u contact opnemen met uw dealer of Fabrikant. Probleem Mogelijke oorzaak Oplossing De computer wordt niet ingeschakeld door het indrukken van een knop. Geen batterijen of accu‘s geplaatst leeg Controleer de batterijen in de batterijhouder voor een goede pasvorm of vervangen. De computer telt niet en gaat niet aan de start van de opleiding een. Ontbrekende sensor impuls als gevolg van onjuiste of opgelost con- nector. Controleer de stekker van de computer en de stekker van den Sensor voor een goede pasvorm. De computer telt niet en gaat niet aan de start van de opleiding een. Ontbrekende sen- sor puls door een onjuiste positie van de sensor. Controleer de afstand van de sensor tot de magneet. Een magneet in de zadelopname te- genover de sensor en moet een afstand van minder dan <5 mm. Oefenterrein in mm (Voor de apparaat-en gebruikers) Oefenterrein in mm (Voor de apparaat-en gebruikers)31 Nederlands Trainingshandleiding De onderstaande factoren moeten in acht worden genomen bij het bepalen van de benodigde training voor het bereiken van een merkbare verbetering van uw figuur en gezondheid:

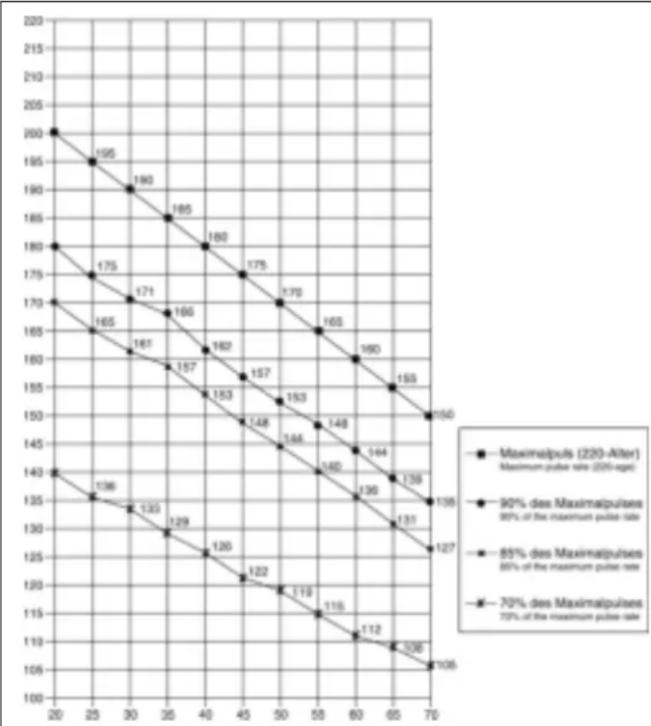

De mate van lichamelijke belasting bij de training moet de normale belasting overschrijden, zonder dat u daarbij buiten adem en/of uitgeput raakt. De hartslag kan een geschikte richtwaarde voor een effectieve training zijn. Tijdens de training moet deze tussen de 70% en 85% van de maximale hartslag liggen (zie de tabel en formule om deze te bepalen en te berekenen). Tijdens de eerste weken moet de hartslag tijdens de training in het laagste deel hiervan, rond 70% van de maximale hartslag liggen. In de loop van de daaropvolgende weken en maanden zou de hartslag langzaam tot de bovengrens van 85% van de maximale hartslag moeten stijgen. Hoe beter de conditie van degene die traint is, des te meer moet het trainingsniveau stijgen om tussen de 70% tot 85% van de maximale hartslag te komen. Dit kan worden bereikt door langer te trainen en/of door de moeilijkheidsgraad te verhogen. Wanneer de hartslag niet op het display wordt weergegeven of wanneer u voor de zekerheid uw hartslag wilt controleren, omdat deze door eventuele gebruiksfouten enz. onjuist weergegeven kan zijn, kunt u het volgende doen: De hartslag op de gebruikelijke wijze meten (bijv. de pols voelen en het aantal slagen per minuut tellen). De hartslag met een geschikt en geijkt meetapparaat meten (verkrijgbaar bij gezondheidsinstellingen)

De meeste experts adviseren een gezondheidsbewust dieet, dat op uw trainingsdoel moet worden afgestemd en drie tot vijf maal per week een lichamelijke training. Een normale volwassene moet tweemaal per week trainen om zijn huidige conditie te behouden. Om zijn conditie te verbeteren en zijn lichaamsgewicht te veranderen moet hij minimaal driemaal per week trainen. Natuurlijk is de ideale trainingsfrequentie vijf maal per week.

3. Planning van de training

Iedere trainingssessie moet uit drie fasen bestaan: een “warming-up”, een “trainingsfase” en een “cooling down”. In de “warming-up” moet de lichaamstemperatuur en de zuurstoftoevoer langzaam toenemen. Dit kan worden bereikt door vijf tot tien minuten lang gymnastiekoefeningen te doen. Daarna moet de eigenlijke training (“trainingsfase”) beginnen. De trainingsbelasting moet de eerste minuten laag zijn en dan gedurende een periode van 15 tot 30 minuten zo toenemen, dat de hartslag zich tussen de 70% en 85% van de maximale hartslag bevindt. Om de bloedsomloop na de “trainingsfase” te ondersteunen en om spierpijn of verrekte spieren te voorkomen, moet de trainingsfase door een “cooling down” worden gevolgd. Hierbij moeten vijf tot tien minuten lang stretchoefeningen en/of lichte gymnastiekoefeningen worden gedaan. Voor meer informatie over uitoefening van warme up, oefening te rekken of algemene gymnastische oefenen in onze downloadarea onder www. christopeit-sport.net Berekeningsformules: Maximale hartslag (220 - leeftijd) = 220 - leeftijd 90% van de maximale hartslag = (220 - leeftijd) x 0,9 85% van de maximale hartslag = (220 - leeftijd) x 0,85 70% van de maximale hartslag = (220 - leeftijd) x 0,7 Warming-up oefeningen (Warm Up) Begin uw warming-up door te lopen op de plek voor minimaal 3 minuten en voer de volgende gymnastische oefeningen om het lichaam voor de opleidingsfase dienovereenkomstig te bereiden. De oefeningen overdrijf het niet en alleen zo ver draaien tot een lichte weerstand gevoeld. Deze positie zal iets vast te houden. Bereik met je linkerhand achter je hoofd naar rechts en trek met de rechterhand iets naar links elleboog. Na 20sec. Switch arm Buig naar voren zo ver mogelijk naar voren en laat je benen bijna gestrekt. Toon het met je vingers in de richting van de teen. 2 x 20sec. Ga zitten met een been ge- strekt op de grond en buig naar voren en proberen om de voet te bereiken met je handen. 2 x 20sec Knielen in een breed lunge naar voren en ondersteunen jezelf met je handen op de grond. Druk op de bekken naar beneden. Veranderen na 20 sec been. Na de warming-up oefeningen door sommige armen en benen los te schudden. Luister na de training fase is niet abrupt, maar wil cyclus ontspannen iets zonder verzet van om terug te keren naar de normale hartslag-zone. (Afkoelen) Wij raden de warm-up oefeningen op het einde van de training worden uitgevoerd en om uw workout te beëindigen met het schudden van de ledematen.

De sleutel tot een succesvol programma is een regelmatige training. U kunt het beste een vaste tijd en plaats per trainingsdag vaststellen en u ook geestelijk op de training voorbereiden. Train alleen met een goed humeur en houd uw doel voor ogen. Met een continue training zult u zien dat u per dag vooruitgang boekt, dat u zich verder ontwikkelt en dat u uw persoonlijke trainingsdoel beetje bij beetje nadert.32 Stuklijst - reserveonderdelenlijst RW 500 best.nr. 1960 Technische specificatie: Stand: 01. 10..2019 RW 500 is een roeitrainer voor het hele lichaam. Effectieve training van bovenlichaam, schouders, rug, armen en benen

• Ideaal voor romp oefeningen

• komfortzadel opgevangen met kogelgelagerde rollen

• Ruimtevaart-besparing samen houder

• Handpolsmeting op de handgreep met apart display

• Bedieningsvriendelijke computer met digitale aanduiding van:tijd, roeislagen, roeisslagen/minuut, roesslagen/total, ca. calorieënverbruik en Scan.

• Belastbaar met een lichaamsgewicht tot ca. 120 kg Stelmaten ongeveer (L x B x H): 175 x 47 x 76 cm Massa van positie geslaagd (L x B x H): 90 x 47 x 133 cm Apparat gewicht: 25Kg 0 5 10 15 20 25 30 35 40 50 60 70 80 90 100 mm Afb- nr. Beschrijving Afmetingen

Menge Stück Montiert an Abb-Nr. ET-Nummer 1 Basisframe 1 3 33-1960-01-SW 2 Voorste voetbuis 1 1 33-1960-02-SW 3 Zitframe 1 1+4 33-1960-03-SW 4 Voet achter 1 3 33-1960-04-SW 5 Zitframe rechts 1 28 33-1960-05-SW 6 Zitframe links 1 28 33-1960-06-SW 7 Staalbescherming 2 5+6 33-1960-06-SW 8 Trekstang 1 1 33-1860-02-SW 9 Zelfborgene Moer M8x45 2 1+2 39-10124-VC 10 Zeskantschroef M12x155 4 1+37 39-10331-CR 11 Zeskantschroef M10x105 1 1+3 39-10154 12 Zeskantschroef M8x125 3 5-6+29 39-10446 13 Binnenzeskantschroef M8x16 10 3-6+28-36 39-9823 14 Schroef 4.2x18 18 85L+85R 36-9111-38-BT 15 Dop moer M8 2 1+2 39-9900-CR 16 Zelfborgene Moer M6 4 5-6+61 39-9861-SW 17 Zelfborgene Moer M8 3 5+6 39-9918-CR 18 Zelfborgene Moer M10 2 1+3 39-9981 19 Schroef voor M8 11 1-6+28 39-9864 20 Onderlegplaatje 8//16 16 1-6+28 39-9862-CR 21 Onderlegplaatje 10//32 1 1+30 39-10053 22 Onderlegplaatje 10//20 4 1+3 39-9989-CR 23 Oogbout M6x40 4 5-6+61 39-10000 24 U- Schroef 4 5-6+61 39-9713-56-BT 25 Schroef M5x7 4 7 39-9944 26 Afstandsstuk 1 6 5+6 36-1960-04-BT 27 Schroef 6 5+6 36-1260-16-BT 28 Voetafdekking 1 5+6 36-1960-05-BT 29 Zadle rol bowense 3 5+6 36-1960-06-BT 30 Sterförmige schroef M10x25 1 1+3 36-1260-06-BT 31 Vierkante dop 1 3 36-1960-07-BT 32L Voetkappen met transportrol links 1 1 36-1960-08-BT 32R Voetkappen met transportrol rechts 1 1 36-1960-09-BT 33 Voetkappen met hogtecompensatie 2 4 36-9906310-BT 34 Rekband 1 61 36-1960-10-BT 35 Greepovertrek 2 8 36-1860-05-BT 36 Eindstop 2 3 36-1960-11-BT Wanneer een bepaald onderdeel niet in orde is of ontbreekt, of wanneer u in de toekomst een reserveronderdeel nodig heeft, kunt u zich wenden tot: Internet service- en onderdelen data base: www.christopeit-service.de Top-Sports Gilles GmbH Friedrichstr. 55 42551 Velbert Telefon: [phone] - 6 06 70 Telefax: +49 (0) 20 51 - 6 06 74 4 e-mail: [e-mail] www.christopeit-sport.com Deze produkt alleen bedoeld voor persoonlijke home-fitness- ruimte en niet geschikt voor industrieel of commercieel gebruik. Home fitness gebruik klasse H / C33 Nederlands Afb- nr. Beschrijving Afmetingen
