GEBRUIKSAANWIJZING YT82001 Yato

1. apparaatbasis met primaire handgreep

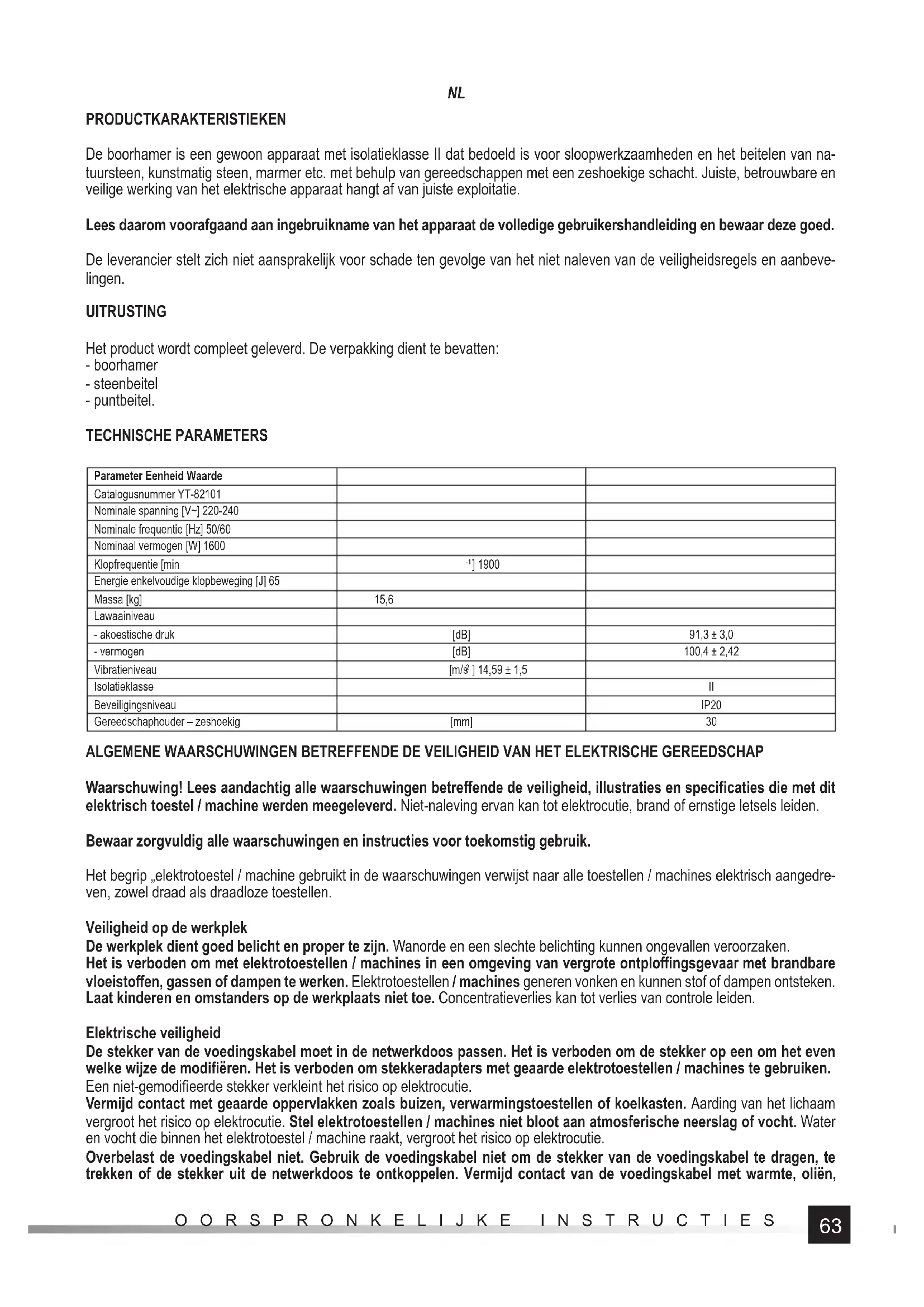

PRODUCTKARAKTERISTIEKEN De boorhamer is een gewoon apparaat met isolatieklasse II dat bedoeld is voor sloopwerkzaamheden en het beitelen van na- tuursteen, kunstmatig steen, marmer etc. met behulp van gereedschappen met een zeshoekige schacht. Juiste, betrouwbare en veilige werking van het elektrische apparaat hangt af van juiste exploitatie. Lees daarom voorafgaand aan ingebruikname van het apparaat de volledige gebruikershandleiding en bewaar deze goed. De leverancier stelt zich niet aansprakelijk voor schade ten gevolge van het niet naleven van de veiligheidsregels en aanbeve- lingen. UITRUSTING Het product wordt compleet geleverd. De verpakking dient te bevatten: - boorhamer - steenbeitel - puntbeitel. TECHNISCHE PARAMETERS Parameter Eenheid Waarde Catalogusnummer YT-82101 Nominale spanning [V~] 220-240 Nominale frequentie [Hz] 50/60 Nominaal vermogen [W] 1600 Klopfrequentie [min

] 14,59 ± 1,5 Isolatieklasse II Beveiligingsniveau IP20 Gereedschaphouder – zeshoekig [mm] 30 ALGEMENE WAARSCHUWINGEN BETREFFENDE DE VEILIGHEID VAN HET ELEKTRISCHE GEREEDSCHAP Waarschuwing! Lees aandachtig alle waarschuwingen betreff ende de veiligheid, illustraties en specifi caties die met dit elektrisch toestel / machine werden meegeleverd. Niet-naleving ervan kan tot elektrocutie, brand of ernstige letsels leiden. Bewaar zorgvuldig alle waarschuwingen en instructies voor toekomstig gebruik. Het begrip „elektrotoestel / machine gebruikt in de waarschuwingen verwijst naar alle toestellen / machines elektrisch aangedre- ven, zowel draad als draadloze toestellen. Veiligheid op de werkplek De werkplek dient goed belicht en proper te zijn. Wanorde en een slechte belichting kunnen ongevallen veroorzaken. Het is verboden om met elektrotoestellen / machines in een omgeving van vergrote ontploffi ngsgevaar met brandbare vloeistoff en, gassen of dampen te werken. Elektrotoestellen / machines generen vonken en kunnen stof of dampen ontsteken. Laat kinderen en omstanders op de werkplaats niet toe. Concentratieverlies kan tot verlies van controle leiden. Elektrische veiligheid De stekker van de voedingskabel moet in de netwerkdoos passen. Het is verboden om de stekker op een om het even welke wijze de modifi ëren. Het is verboden om stekkeradapters met geaarde elektrotoestellen / machines te gebruiken. Een niet-gemodifi eerde stekker verkleint het risico op elektrocutie. Vermijd contact met geaarde oppervlakken zoals buizen, verwarmingstoestellen of koelkasten. Aarding van het lichaam vergroot het risico op elektrocutie. Stel elektrotoestellen / machines niet bloot aan atmosferische neerslag of vocht. Water en vocht die binnen het elektrotoestel / machine raakt, vergroot het risico op elektrocutie. Overbelast de voedingskabel niet. Gebruik de voedingskabel niet om de stekker van de voedingskabel te dragen, te trekken of de stekker uit de netwerkdoos te ontkoppelen. Vermijd contact van de voedingskabel met warmte, oliën,64 OORSPRONKELIJKE INSTRUCTIES

scherpe randen of bewegende delen. Beschadiging of verstrengeling van de voedingskabel vergroot het risico op elektrocutie. In geval van uitvoering van de werkzaamheden buiten de gesloten ruimte dienen verlengsnoeren bestemd voor werking buiten gesloten ruimtes te worden gebruikt. Gebruik van een verlengsnoer die aangepast is voor buitenwerking verkleint het risico op elektrocutie. In geval wanneer het gebruik van het elektrotoestel / machine in een vochtig milieu niet kan worden vermeden, dient een aardlekschakelaar (RCD) te worden gebruikt als bescherming tegen de voedingsspanning. Gebruik van RCD verkleint het risico op elektrocutie. Persoonlijke veiligheid Blijf alert, wees bewust wat er wordt verricht en gebruik gezond verstand tijdens de werking met een elektrotoestel / machine. Gebruik het elektrotoestel / machine niet bij vermoeidheid of onder invloed van drugs of geneesmiddelen. Zelfs een moment van onoplettendheid kan tot ernstige persoonlijke letsels leiden. Gebruik persoonslijke beschermingsmidddelen. Draag altijd een veiligheidsbril. Gebruik van persoonlijke beschemringsmid- delen zoals antistofmaskers, anti-slip veiligheidsschoenen, helmen en oorbeschermers verkleint het risico op ernstige letsels. Zorg ervoor dat het toestel niet toevallig wordt ingeschakeld. Controleer of de elektrische schakelaar in positie „uit- geschakeld” staat alvorens de voeding en/of de accu aan te sluiten of het elektrotoestel / machine op te heff en of te verplaatsen. Verplaatsen van het elektrotoestel / machine met de vinger op de schakelaar of het aansluiten van het elektrotoestel / machine wanneer de schakelaar zich in positie „ingeschakeld” bevindt, kan tot ernstige letsels leiden. Alvorens het elektrotoestel / machine uit te schakelen, verwijder alle sleutels en andere instrumenten die gebruikt wer- den voor de afstelling. Een achtergelaten sleutel op roterende onderdelen van het elektrotoestel / machine kan ernstige letsels veroorzaken. Reik niet en hel niet te ver over. Neem een stabiele houding gedurende de uitvoering van de werkzaamheden aan. Dit zal een betere controle over het elektrotoestel / machine mogelijk maken tijdens onverwachte situaties. Draag gepaste kledij. Gebruik geen losse kledij en draag geen juwelen. Houd het haar en de kledij ver van bewegende onderdelen van het elektrotoestel / machine. Losse kledij, juwelen of lang haar kunnen worden vastgegrepen door de bewe- gende onderdelen. Indien de toestellen aangepast zijn tot het aansluiten van stofafzuiging-of ophoping, controleer of ze correct aangesloten en gebruikt werden. Gebruik van stofafzuiging verkleint het risico op stofgerelateerde gevaren. Zorg ervoor dat de verworven ervaring van veelvuldig gebruik van het elektrotoestel / machine er niet toe zal leiden dat de veiligheidsvoorschriften roekeloos worden genegeerd. Roekeloze handelingen kunnen in een fractie van een seconde ernstige letsels veroorzaken. Gebruik en zorg voor het elektrotoestel / machine Overbelast elektrotoestel / machine niet. Gebruik het elektrotoestel / machine bestemd voor de gekozen toepassing. Een geschikt elektrotoestel / machine zal een betere en veilige werking garanderen indien het gebruikt voor de ontwikkelde belasting wordt. Gebruik het elektrotoestel / machine niet indien de elektrische schakelaar het in- en uitschakelen niet mogelijk maakt. Het elektrotoestel / machine dat niet controleerbaar is met behulp van de netwerkschakelaar is gevaarlijk en dient door de technische dienst te worden hersteld. Ontkoppel de stekker van de voedingskabel van de netwerkdoos en/of demonteer de accu, indien hij van het elektrotoestel / machine kan worden ontkoppeld alvorens het elektrotoestel / machine af te stellen, accessiores te vervangen of op te slagen. Zulke voorzorgsmaatregelen zullen ervoor zorgen dat een toevallige inschakeling van het elektrotoestel / machine wordt vermeden. Bewaar het toestel op een plaats die ontoegankelijk voor kinderen is. Laat personen die niet vertrouwd zijn met de instructie het elektrotoestel / machine niet gebruiken. Elektrotoestellen / machines kunnen in handen van ongeschoolde gebruikers gevaarlijk zijn. Onderhoud het elektrotoestel / machine en zijn accessoires. Controleer het elektrotoestel / machine op het gebied van slechte aanpassingen of het klem zitten van bewegende onderdelen, beschadiging van onderdelen en om het even welke andere omstandgiheden die de werking van het elektrotoestel / machine kunnen beïnvloeden. Schade dient te worden hersteld alvorens het elektrotoestel / machine te gebruiken. Vele ongevallen worden veroorzaakt door slecht onderhoud van het elektrotoestel / machine. Snijdende werktuigen dienen proper en scherp te zijn. Snijdende werktuigen met scherpe randen die goed onderhouden zijn zullen zich minder beklemmen en kunnen tijdens de werking beter worden gecontroleerd. Gebruik elektrotoestellen / machines, accessoires en aanvullende werktuigen ed. overeenkomstig met deze instructie en houd rekening met hun soort en de arbeidsomstandigheden. Gebruik van toestellen bestemd voor andere werkzaamheden dan hun bestemming kan een gevaarlijke situatie veroorzaken. Houd het handvat en de oppervlakken bestemd om te worden gegrepen altijd droog, proper en vrij van olie en vet. Gladde handvaten en oppervlakken laten geen veilig gebruik toe en houden het elektrotoestel / machine niet onder controle in gevaarlijke situaties. Herstellingen Laat het elektrotoestel / machine herstellen enkel bij de bevoegde technische diensten die originele reserveonderdelen gebruiken. Dit zal de gepaste veiligheid van het elektrotoestel garanderen.65 OORSPRONKELIJKE INSTRUCTIES

AANVULLENDE VEILIGHEIDSINSTRUCTIES Draag gehoorbescherming. Blootstelling aan geluid kan afkomstig zijn van de gehoorbaan. Gereedschappen van gieten en vakmanschap met handgrepen uit de montage. De controle verliezen kan de baas zijn. Gebruik stofmaskers. Het gebruik van stofmassa’s vermindert het risico op laagbreuk. Terwijl u uw werk doet, kunt u voor beveiligingsadvies een verborgen beveiligingsfunctie tegenkomen die voorkomt dat u informatie over de beveiliging van een elektronisch apparaat met technologie kunt controleren of beoordelen. Het be- perken van de toegang tot een gereedschap dat door het hanteringsproces kan worden geleid, zou de werktuigbehandelingstools bruikbaar kunnen maken. Waarschuwingen met betrekking tot boren met boren Er wordt altijd gecontroleerd of er een gelijke limiet is ingesteld om de datum te controleren of te controleren. Bij ho- gere snelheden zal de boor waarschijnlijk buigen, als hij vrijelijk in contact komt met het roterende gereedschap, zal hij trauma ophopen. Alleen in-line aanbrengen met een boormachine en niet toepassen op de applicatie. De boor kan verbuigen, waardoor hij breekt en de controle verliest, met letsel tot gevolg.

MONTAGE VAN MEEGELEVERDE ONDERDELEN

LET OP! De montage van de uitrusting mag uitsluitend plaatsvinden wanneer het apparaat niet op de stroom is aangesloten. Trek de stekker van de voedingskabel uit het stopcontact! Secundaire handgreep plaatsen (II) De aanvullende handgreep kan in een positie worden gezet die zorgt voor zo veilig, ergonomisch en effi ciënt mogelijk werk. Zet de handgreep in de gewenste positie en blokkeer deze vervolgens door de blokkadedraaiknop stevig aan te draaien, zodat de handgreep niet uit zichzelf kan verplaatsen. Vanwege het soort werkzaamheden moet tijdens gebruik van het apparaat regelmatig worden gecontroleerd of de draaiknop nog voldoende is aangedraaid. Montage en demontage van gereedschappen (III) De gereedschappen in de vorm van een beitel, steenbeitel of puntbeitel worden in de houder vastgezet met behulp van een draaiblokkade. Trek aan de blokkade van de gereedschaphouder en draai deze 180 graden zodat de blokkade niet hindert bij het in- en uitschui- ven van het gereedschap in de houder. De zeshoekige schacht heeft aan één wand een groef zodat de blokkade kan draaien en het gereedschap in de houder kan worden vastgezet. Schuif het gereedschap in de houder zodat de groef zich ter hoogte van de blokkade bevindt. Trek vervolgens aan de blokkade van de houder en draai deze 180 graden zodat het gereedschap geblokkeerd wordt en niet uit de houder kan schuiven. Controleer of het gereedschap goed vast zit door te proberen het uit de houder te trekken. Als deze poging lukt, moet de bovenstaande montageprocedure herhaald worden. PRODUCTGEBRUIK Controleer voorafgaand aan het werk of de behuizing en kabel met stekker niet beschadigd zijn. Indien schade wordt ontwaard, is het verboden om het werk voort te zetten! Voorbereidende handelingen Kies het geschikte gereedschap: puntbeitel of steenbeitel. Reinig het gereedschap en smeer de houder van het gekozen gereedschap met een dunne laag smeer. Steek het gereedschap in de gereedschaphouder van het product. Steek de stekker in het stopcontact. Zet gehoor- en oogbescherming op en trek werkhandschoenen aan. Opstarten en stopzetten van het apparaat Neem een positie in die absoluut stabiel is, pak de handgreep van de boorhamer vast, zorg ervoor dat het gereedschap nergens contact mee maakt en start het apparaat door met je vinger de schakelaar ingedrukt te houden (IV). Houd het apparaat een seconde of vijftien zo vast opdat de smeer alle onderdelen van het aandrijfmechanisme kan bereiken en je tegelijkertijd kunt controleren of het apparaat geen tekenen vertoont van onjuiste werking. Voorbeelden hiervan zijn te veel lawaai, een te hoog vibratieniveau, een verdachte geur of rookontwikkeling. Als er geen verschijnselen van onjuiste werking worden waargenomen, kan werk met het apparaat worden aangevangen. Schakel na afl oop van het werk de boorhamer uit door de druk op de schakelaar op te heff en. De schakelaar beschikt over een blokkadefunctie in de ingeschakelde positie. Dit kan van pas komen tijdens langdurig werk.66 OORSPRONKELIJKE INSTRUCTIES

Druk om de schakelaarblokkade te activeren de blokkadeknop in terwijl de schakelaar is ingedrukt (IV). De blokkade wordt weer opgeheven zodra je de schakelaar indrukt. Werk met het product Aanbevolen wordt om het apparaat in het begin niet te intensief te gebruiken. Zo kunnen de mechanische onderdelen inslijten. Ook wordt aanbevolen om tijdens het werk concrete pauzes te nemen zodat de boorhamer af kan koelen. Naarmate de onderde- len binnenin de boorhamer verder inslijten, kan de werkintensiteit worden verhoogd en kunnen de koelpauzes voor het apparaat worden ingekort. Let op! Het kan soms voorkomen dat de hamer geen klopkracht overbrengt op het gereedschap hoewel de motor in werking is. Dit wordt meestal veroorzaakt door te dikke olie. Indien het product wordt gebruikt bij lage temperaturen, moet het apparaat ca. 5 minuten ingeschakeld zijn om op te kunnen warmen. Zet het gereedschap tegen het te bewerken oppervlak aan, pak de boorhamer met twee handen vast en druk de schakelaar in. Indien het gereedschap niet begint te werken, druk dan de boorhamer in de richting van het te bewerken oppervlak. Dit is geen gevolg van onjuiste werking maar een beveiliging tegen werking zonder belasting. Oefen tijdens werk slechts zoveel druk uit als nodig is voor juiste werking van het gereedschap. Het uitoefenen van teveel druk op het gereedschap kan leiden tot beschadiging van het gereedschap en de mechanismen van de boorhamer en verlaagt ook het rendement. Indien het product wordt ingezet voor het hameren van dikke oppervlakken, ga dan laag voor laag te werk. Hamer elke keer een dunne laag. Neem tijdens het werk regelmatig pauzes. Aanvullende opmerkingen Oefen tijdens het werk niet teveel druk uit op het te bewerken materiaal en maak geen heftige bewegingen, zodat het gereed- schap en de boorhamer niet beschadigd raken. Neem tijdens het werk regelmatig pauzes. Het apparaat mag niet overbelast raken. Zorg dat de temperatuur van het buitenoppervlak niet boven de 60

C komt Na voltooiing van het werk de boorhamer uitschakelen, de stekker uit het stopcontact trekken en het apparaat onderhouden en inspecteren. De opgegeven totale vibratiewaarde is gemeten met behulp van een standaard testmethode en kan worden gebruikt om twee apparaten met elkaar te vergelijken. De opgegeven totale vibratiewaarde kan worden gebruikt bij een eerste beoordeling van de expositie. Let op! De vibratie-emissie tijdens het werk kan afwijken van de opgegeven waarde, afhankelijk van de gebruikswijze van het apparaat. Let op! Bepaal veiligheidsmiddelen ter bescherming van de bediener, gebaseerd op de beoordeling van de blootstelling onder daadwerkelijke gebruiksomstandigheden (alle onderdelen van de werkcyclus meegerekend, zoals bijv. de tijd wanneer het ap- paraat uitgeschakeld is, wanneer het stationair draait en de activatietijd).

ONDERHOUD EN INSPECTIE

Smeren Voorafgaand aan gebruik van boren of steenbeitels deze altijd eerst reinigen en de gereedschaphouder smeren met een dunne laag smeer. Olie aanvullen (V) Het mechanisme van de boorhamer wordt gesmeerd met behulp van een oliebad. Aan de onderkant van de behuizing bevindt zich een olie-inlaat met inspectievenster. Indien er geen olie zichtbaar is door het venster wanneer de boorhamer met het gereed- schap naar boven gericht staat, moet de olie worden aangevuld. Het olieniveau moet ongeveer 3 mm boven de onderrand van het inspectievenster liggen. Aanbevolen wordt motorolie met viscositeitsklasse SAE 20W-50. Ga als volgt te werk om de olie aan te vullen: Trek de stekker van de voedingskabel uit het stopcontact. Draai de boorhamer zo dat de olie-inlaat naar boven gericht is. Draai de stop van de inlaat met inspectievenster los. Wees voorzichtig opdat de rubberen afdichting onder de stop niet kwijt of beschadigd raakt. Vul de olie aan en draai de dop weer vast. Gebruk slechts zoveel kracht als nodig is om de dop lekdicht aan te draaien. Gebruik van overmatige kracht kan de afdichting of schroefverbinding van de stop beschadigen. Controleer voorafgaand aan het werk het olieniveau. Vul de olie iedere 20 werkdagen aan, ervan uitgaande dat een werkdag met de boorhamer ca. 3-4 uur duurt. LET OP! Voordat men start met het afstellen, technisch onderhoud of het uitvoeren van controles dient de stekker van het apparaat uit het stopcontact te worden gehaald. Aan het einde van de werkzaamheden dient men de technische staat van het elektrische apparaat te controleren door middel van een visuele inspectie en een beoordeling van de behuizing, het handvat, stroomkabel, doorgankelijkheid van de ventilatiesleuven, borstels die eventuele vonken afgeven, geluidsniveau van de werking67 OORSPRONKELIJKE INSTRUCTIES

van de lagers en tandwielen, het opstarten en uniformiteit van de werking van het apparaat. Tijdens de garantieperiode dient men het elektrische apparaat niet te demonteren en dient men tevens geen onderdelen te vervangen aangezien dit de garantie ongel- dig zal maken. In geval van eventuele onregelmatigheden die tijdens een controle zijn vastgesteld of tijdens de werkzaamheden dient het apparaat ter reparatie te worden aangeboden bij een daarvoor bestemd servicepunt. Na de werkzaamheden dient men de behuizing, ventilatieopeningen, schakelaars, extra handvaten en behuizing schoon te maken door middel van bv. luchtdruk (met een druk van max. 0,3 MPa), of door middel van een borstel/ kwast of droge doek zonder gebruik van chemicaliën en reini- gingsvloeistoff en. Aanvullende onderdelen en de handvaten schoonmaken met een droge, schone doek.68 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ
