HASZNÁLATI ÚTMUTATÓ YT82001 Yato

7. napájací kábel so zástrčkou

1. test a fő fogantyúval

2. elektromos kapcsoló

3. elektromos kapcsoló retesze

5. tokmány rögzítése

6. kiegészítő fogantyú

7. hálózati kábel a dugasszal

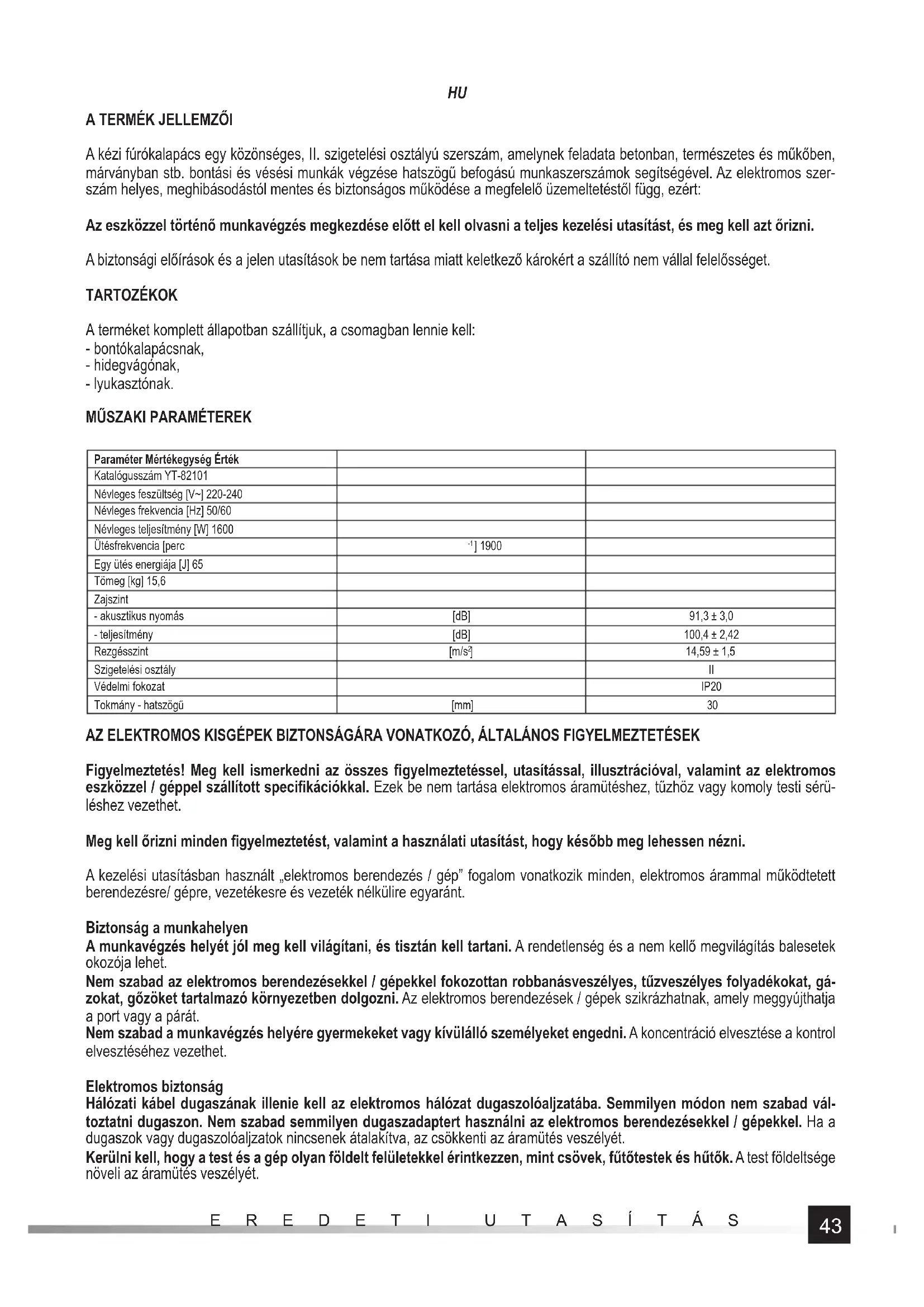

A kézi fúrókalapács egy közönséges, II. szigetelési osztályú szerszám, amelynek feladata betonban, természetes és műkőben, márványban stb. bontási és vésési munkák végzése hatszögű befogású munkaszerszámok segítségével. Az elektromos szer- szám helyes, meghibásodástól mentes és biztonságos működése a megfelelő üzemeltetéstől függ, ezért: Az eszközzel történő munkavégzés megkezdése előtt el kell olvasni a teljes kezelési utasítást, és meg kell azt őrizni. A biztonsági előírások és a jelen utasítások be nem tartása miatt keletkező károkért a szállító nem vállal felelősséget. TARTOZÉKOK A terméket komplett állapotban szállítjuk, a csomagban lennie kell: - bontókalapácsnak, - hidegvágónak, - lyukasztónak.

Paraméter Mértékegység Érték Katalógusszám YT-82101 Névleges feszültség [V~] 220-240 Névleges frekvencia [Hz] 50/60 Névleges teljesítmény [W] 1600 Ütésfrekvencia [perc

] 1900 Egy ütés energiája [J] 65 Tömeg [kg] 15,6 Zajszint - akusztikus nyomás [dB] 91,3 ± 3,0 - teljesítmény [dB] 100,4 ± 2,42 Rezgésszint [m/s

] 14,59 ± 1,5 Szigetelési osztály II Védelmi fokozat IP20 Tokmány - hatszögű [mm] 30 AZ ELEKTROMOS KISGÉPEK BIZTONSÁGÁRA VONATKOZÓ, ÁLTALÁNOS FIGYELMEZTETÉSEK Figyelmeztetés! Meg kell ismerkedni az összes fi gyelmeztetéssel, utasítással, illusztrációval, valamint az elektromos eszközzel / géppel szállított specifi kációkkal. Ezek be nem tartása elektromos áramütéshez, tűzhöz vagy komoly testi sérü- léshez vezethet. Meg kell őrizni minden fi gyelmeztetést, valamint a használati utasítást, hogy később meg lehessen nézni. A kezelési utasításban használt „elektromos berendezés / gép” fogalom vonatkozik minden, elektromos árammal működtetett berendezésre/ gépre, vezetékesre és vezeték nélkülire egyaránt. Biztonság a munkahelyen A munkavégzés helyét jól meg kell világítani, és tisztán kell tartani. A rendetlenség és a nem kellő megvilágítás balesetek okozója lehet. Nem szabad az elektromos berendezésekkel / gépekkel fokozottan robbanásveszélyes, tűzveszélyes folyadékokat, gá- zokat, gőzöket tartalmazó környezetben dolgozni. Az elektromos berendezések / gépek szikrázhatnak, amely meggyújthatja a port vagy a párát. Nem szabad a munkavégzés helyére gyermekeket vagy kívülálló személyeket engedni. A koncentráció elvesztése a kontrol elvesztéséhez vezethet. Elektromos biztonság Hálózati kábel dugaszának illenie kell az elektromos hálózat dugaszolóaljzatába. Semmilyen módon nem szabad vál- toztatni dugaszon. Nem szabad semmilyen dugaszadaptert használni az elektromos berendezésekkel / gépekkel. Ha a dugaszok vagy dugaszolóaljzatok nincsenek átalakítva, az csökkenti az áramütés veszélyét. Kerülni kell, hogy a test és a gép olyan földelt felületekkel érintkezzen, mint csövek, fűtőtestek és hűtők. A test földeltsége növeli az áramütés veszélyét.44

Nem szabad a az elektromos berendezést / gépet csapadéknak vagy nedvességnek kitenni. A víz és nedvesség, amely az elektromos berendezés / gép belsejébe jut, megnöveli az elektromos áramütés veszélyét. Ne vágja el a hálózati kábelt. Ne használja a hálózati kábelt az eszköz hordozásához, vonszolásához vagy a dugasz kihú- zásához hálózati dugaszolóaljzatból. Kerülje, hogy a hálózati kábel hővel, olajjal, éles szélekkel és mozgó alkatrészekkel érintkezzen. A sérült vagy összegabalyodott hálózati kábel növeli az áramütés veszélyét. Amennyiben zárt helyiségen kívül dolgozik, kültéri hosszabbítót kell használni. Kültéri hosszabbító használata csökkenti az áramütés veszélyét. Abban az esetben, ha az elektromos berendezés /gép nedves környezetben történő használatát nem lehet elkerülni, a tápfeszültség elleni védelemként áram-védőkapcsolót (RCD) kell használni. Az RCD használata csökkenti az elektromos áramütés veszélyét. Személyes biztonság Legyen résen, fi gyeljen arra, amit csinál, és használja a józan eszét az elektromos berendezéssel / géppel végzett munka közben. Nem használja a elektromos berendezést / gépet, ha fáradt, illetve tudatmódosító szerek, alkohol vagy gyógy- szer hatása alatt áll. A munkavégzés során már egy pillanatnyi fi gyelmetlenség komoly testi sérülésekhez vezethet. Használjon egyéni védőeszközöket. Mindig vegyen fel védőszemüveget. Az olyan egyéni védőeszközök használata, mint a porvédő álarc, csúszásgátló munkavédelmi cipő, sisak és fülvédő, csökkenti a komoly testi sérülések veszélyét. Előzze meg a véletlen beindítást. Bizonyosodjon meg róla, hogy a kapcsoló „kikapcsolt” állásban van, mielőtt az elekt- romos berendezést / gépet csatlakoztatja a tápfeszültséghez és/vagy az akkumulátorhoz, felemeli vagy hordozza azt. Az elektromos berendezés / gép olyan módon történő szállítása, hogy az ujja az elektromos berendezés / gép kapcsolóján vagy betáplálásán van, illetve ha a kapcsoló „bekapcsolt” állapotban van, súlyos, testi sérüléseket okozhat. Az elektromos berendezés / gép bekapcsolása előtt el kell távolítani minden olyan kulcsot és egyéb szerszámot, amelyet a gép beállításához használt. Az elektromos berendezés / gép forgó elemein hagyott kulcs súlyos, testi sérüléseket okozhat. Ne nyújtózkodjon és ne hajoljon ki túl messze. Mindig tartsa meg a kellő testhelyzetet és az egyensúlyát. Ez lehetővé teszi, hogy uralma alatt tartsa az elektromos berendezést / gépet a munkavégzés közben bekövetkező váratlan helyzetekben. Öltözzön megfelelően. Ne viseljen laza ruházatot és ékszereket. Tartsd távol a haját és a ruháját az elektromos berende- zés / gép mozgó alkatrészeitől. A laza ruházatot, ékszereket és a hosszú hajat a mozgó alkatrészek elkaphatják. Ha a berendezések úgy vannak kialakítva, hogy csatlakoztatni lehet hozzájuk porelszívót vagy porgyűjtőt, győződjön meg róla, hogy azokat csatlakoztatták és jól használják. A porelszívó használata csökkenti a porral kapcsolatos veszélyek kockázatát. Ne engedje, hogy a berendezés / gép használata során szerzett tapasztalatai gondatlanná tegyék, és fi gyelmen kívül hagyja a biztonsági szabályokat. A gondatlan cselekvés egy pillanat alatt súlyos balesetek okozója lehet. Az elektromos berendezés / gép használata és gondozása Ne terhelje túl az elektromos berendezést / gépet. Használja a kiválasztott alkalmazáshoz megfelelő elektromos be- rendezést / gépet. A megfelelő elektromos berendezés / gép jobb és biztonságosabb munkát tesz lehetővé, ha azt a tervezett terheléshez használják. Ne használja az elektromos berendezést / gépet, ha az elektromos kapcsolóval nem tudja be- és kikapcsolni. A berende- zés / gép, amit nem lehet a hálózati kapcsolóval kontrolálni, veszélyes, és meg kel javíttatni. Mielőtt hozzáfog az elektromos berendezés / gép beállításához, tartozékának cseréhez vagy tárolása előtt, húzza ki a dugaszt a hálózati dugaszolóaljzatból és/vagy vegye ki az akkumulátort, ha az kivehető az elektromos berendezésből / gépből. Az ilyen megelőző intézkedések lehetővé teszik az elektromos berendezés / gép véletlen bekapcsolását. Tartsa a szerszámot gyermekektől elzárva, ne engedje, hogy olyan személyek kezeljék az elektromos berendezést / gépet, akik nem ismerik azt, vagy az elektromos berendezés / gép jelen használati utasítását. Az elektromos berendezés / gép veszélyesek a nem kioktatott személyek kezében. Tartsa karban az elektromos berendezést / gépet és a tartozékokat. Ellenőrizze az elektromos berendezést / gépet, hogy minden megfelelően illeszkedik-e, vagy a mozgó alkatrészek nincsenek-e beékelődve, nincsenek-e sérült alkatrészek, valamint nincs-e bármilyen más olyan körülmény, ami hatással lehet az elektromos berendezés / gép működésére. A hi- bákat meg kell javítani az elektromos berendezés / gép használata előtt. Számos baleset okozója az elektromos berendezés / gép nem megfelelő karbantartása. A vágó szerszámokat tiszta és megélesített állapotban kell tartani. A kellően karbantartott, éles vágószerszámokat könnyebb kezelni a munkavégzés során, nehezebben ékelődnek be. Az elektromos berendezést / gépet, annak tartozékait, betét szerszámait stb. a jelen használati utasításnak megfelelően használja, a munka fajtájának és a munkavégzés körülményeinek a fi gyelembe vételével. Ha az eszközt nem a rendelteté- sének megfelelő fajtájú munkához használja, az növeli a veszélyes helyzetek előállásának lehetőségét. A nyeleket és fogófelületeket tartsa szárazon, tisztán, olajtól és kenőanyagtól mentesen. A csúszós nyél vagy fogófelület nem teszi lehetővé az elektromos berendezés / gép. Javítások Az elektromos berendezést / gépet kizárólag erre jogosult szervizekben és csak eredeti cserealkatrészek használatával szabad javítani. Ez biztosítja az elektromos eszköz működésének biztonságát.45

TOVÁBBI BIZTONSÁGI UTASÍTÁSOK Viseljen hallásvédőt. A hangnak való kitettség származhat a hallójáratból. Szerszámok fröccsöntésből és kivitelezésből, fogantyúkkal az összeszerelésből. Az irányítás elvesztése a hely főnöke lehet. Használjon porvédő maszkokat. A portömegek használata csökkenti a rétegtörés kockázatát. Munkája végzése közben, biztonsági tanácsért, egy rejtett biztonsági funkcióra bukkanhat, amely megakadályozza, hogy egy technológiával rendelkező elektronikus eszköz biztonságával kapcsolatos információkat fi gyeljen vagy tekintsen át. A kezelési folyamaton végigvezethető szerszámhoz való hozzáférés korlátozása működőképessé teheti a szerszámkezelő eszközöket. Fúrószárral végzett fúrással kapcsolatos fi gyelmeztetések Mindig ellenőrzi, hogy a dátum kétszeri ellenőrzéséhez vagy ellenőrzéséhez egyenlő korlát van-e beállítva. Nagyobb se- bességnél a fúró valószínűleg meghajlik, ha szabadon érintkezik a forgó szerszámmal, akkor felhalmozódik a trauma. Csak egy vonalban vigye fel fúróval, és ne alkalmazza az alkalmazásra. A fúrószár elgörbülhet, ami eltörhet és elveszít- heti az irányítást, ami sérülést okozhat.

A TARTOZÉK ELEMEK SZERELÉSE

FIGYELEM! A tartozékelemek felszerelését csak feszültségmentesítés után szabad elvégezni. Ehhez húzza ki a dugaszt a há- lózati dugaszolóaljzatból. A kiegészítő fogantyú beállítása (II) A kiegészítő fogantyút be lehet állítani a legbiztonságosabb, legergonomikusabb és legtermelékenyebb munkát biztosító helyzetbe. Állítsa be a fogantyút a kívánt helyzetbe, majd erősen és biztosan meghúzva a blokkolást, rögzítse, hogy ne tudjon elmozdulni. A munka jellegére tekintettel, ellenőrizni kell munka közben, mennyire van meghúzva a blokkolás forgatógombja. A munkaszerszám fel- és leszerelése (III) A munkaszerszámot, ami lehet véső, hidegvágó vagy lyukasztó, a tokmányban egy elfordítható retesz rögzíti. Húzza vissza a tokmány reteszét, és fordítsa el a tokmányt 180 fokkal, úgy, hogy a retesz ne akadályozza a munkaszerszám behelyezését a tokányba, illetve kivételét onnan. A hatszögű tokmány egyik falán van egy horony, ami lehetővé teszi a retesz elfordulását a tokányban, és a munkaszerszám rögzítését a tokmányban. Csúsztassa be a munkaszerszámot a tokányba, úgy, hogy a horony a retesz magasságában legyen. Majd el kell húzni a szerszámtokmány reteszét, és el kell fordítani 180 fokkal, úgy, hogy a munkaszerszám ne tudjon kicsúszni a szerszámtokányból. Győződjön meg erről, úgy, hogy megfogja a szerszámot, és megpróbálja kihúzni a tokmányból. Ha a próba sikerül, meg kell ismételni a munkaszerszám beszerelésének eljárását.

A munka megkezdése előtt ellenőrizni kell, hogy gép teste vagy a hálózati kábel a dugasszal nem sérült-e. Amennyiben valami- lyen sérülés tapasztalható, tilos a további munkavégzés. Előkészítő műveletek Válassza ki a megfelelő munkaszerszámot: lyukasztó vagy hidegvágó. Tisztítsa meg a szerszámokat, a kiválasztott szerszám befogott végét kenje meg vékony réteg kenőanyaggal. Tegye be a munkaszerszámot a termék szerszámtokmányába. Dugja be a hálózati kábel dugaszát az elektromos hálózat dugaszolóaljzatába. Vegyen fel védőszemüveget, hallásvédőt és védőkesztyűt. A termék beindítása és megállítása Vegyen fel olyan helyzetet, amely garantálja az egyensúlyát, fogja meg mindkét kézzel a kalapácsot, és győződjön meg róla, hogy a munkaszerszám nem ér semmihez, majd indítsa be a gépet, megnyomva, és az ujjával benyomva tartva a kapcsolót (IV). Tartsa a szerszámot ebben az állapotba néhány percig, hogy a kenőanyag eljusson a meghajtás minden alkatrészéhez, ugyan- akkor ellenőrizze, hogy a gép nem mutat-e valami olyan jelet, hogy el van romolva. Túl nagy zaj, túl nagyfokú remegés, gyanús szag vagy füst megjelenése. Ne nem tapasztal semmi olyan, ami rossz munkavégzésre utalna, meg lehet kezdeni a termék használatát. A gépet a kapcsoló elengedésével lehet kikapcsolni. A kapcsolót rögzíteni lehet bekapcsolt állapotban, ami hasznos lehet hosszantartó munkavégzésnél. Benyomott kapcsolónál be kell nyomni a retesz nyomógombját, és el kell engedni a kapcsolót (IV). A reteszt a kapcsoló megnyomásával tudja kioldani. Munkavégzés a termékkel Ajánlott, hogy a használat kezdeti időszakában, ne dolgozzon túl intenzíven a géppel, hogy a gépészeti alkatrészek becsiszo-46

lódhassanak. Az is ajánlott, hogy munka közben hosszabb szüneteket tartson, hogy a kalapács ki tudjon hűlni. A kalapács bel- sejében lévő alkatrészek bekopása mértékében lehet növelni a munka intenzitását, és csökkenteni lehet a szerszám hűléséhez szükséges időt. Figyelem! Időnként előfordulhat, hogy a kalapács nem adja át az ütést a munkaszerszámra, annak ellenére, hogy a motor mű- ködik. Az ilyen állapot oka leggyakrabban a túl sűrű olaj. Ha a terméket alacsony hőmérsékleten használják, kb. 5 percig hagyni kell dolgozni, hogy bemelegedhessen. Támassza a munkaszerszámot a megmunkálandó felületre, fogja meg a kalapácsot mindkét fogantyújánál, és indítsa be a kap- csolóval. Ha a munkaszerszám nem kezd el dolgozni, a kalapácsot a megmunkálandó felület irányába kell lökni. Ez nem helytelen működés eredménye, hanem a túlterhelés elleni biztosításé. Munka közben csak a szerszám megfelelő működéséhez szükséges nyomást fejtse ki. Túl nagy nyomás kifejtése a munkaszer- számra a munkaszerszám és az ütőkalapács mechanikájának meghibásodásához vezethet, ami a teljesítmény csökkentésével jár. Ha a gépet nagyobb vastagságú felület véséséhez fogják használni, a vésést rétegenként kell végezni. Minden alkalommal egy vékonyabb réteget kell leszedni. Munka közben rendszeresen szünetet kell tartani. További megjegyzések. Munka közben nem szabad túl nagy nyomást kifejteni a megmunkálandó anyagra, és nem szabad hirtelen mozdulatokat tenni, hogy ne okozza a munkaszerszám és a fúrószár sérülését. Munka közben rendszeresen szünetet kell tartani. Nem szabad a gé- pet túlterhelni, a gép külső felületének hőmérséklete soha nem haladhatja meg a 60 °C-ot. A munka befejezése után kapcsolja ki a fúrógépet, húzza ki a hálózati kábel dugaszát a hálózati dugaszolóaljzatból, és végezze el a karbantartást és a felülvizsgálatot. A deklarált, teljes rezgés értékét hagyományos mérési módszerrel mérték, és felhasználható két eszköz egymással történő ösz- szehasonlításához. A deklarált, teljes rezgés értéke felhasználható az expozíció előzetes megítéléséhez. Figyelem! A szerszámmal végzett munka közben a tényleges rezgésérték, a szerszám használatának módjától függően, külön- bözhet a deklarált értéktől. Figyelem! A tényleges használat körülményeinek alapján kell megadni a kezelő védelmére szolgáló biztonsági eszközöket (fi gye- lembe véve a munkavégzés összes ciklusát, például azt az időt, amikor az eszköz be van kapcsolva, vagy üresjáratban üzemel, valamint az aktiválás idejét).

KARBANTARTÁS ÉS FELÜLVIZSGÁLAT

Kenés Mindig, mielőtt elkezdi használni a fúrót vagy hidegvágókat, azokat alaposan le kell tisztítani és egy vékony kenőanyag réteggel meg kell kenni a befogott végüket. Olaj utántöltése (V) A kalapács mechanikájának kenése olajfürdő segítségével történik. A ház alján található az olajbeöntő, egy betekintő ablakkal. Ha a szerszámtokmány felfelé állított kalapács betekintő ablakában nem látható az olaj, fel kell önteni a hiányzó mennyiséget. Az olajszintnek kb. 3 mm magasnak kell lennie a betekintő ablak aljától mérve. Ajánlott SAE 20W-50 viszkozitású motorolajat használni. A hiányzó olajat az alábbiak szerint kell felönteni: Húzza ki a hálózati kábel dugaszát a hálózati dugaszoló aljzatból. Fordítsa fel a kalapácsot, úgy, hogy az olajbeöntő nyílás felfelé legyen. Csavarja ki az olajbeöntő nyílás dugóját a betekintő ablakból. Óvatosnak kell lenni, hogy ne veszítse el, vagy ne sértse meg a dugó alatt található, gumi tömítést. Egészítse ki az olajat, és csavarja be a dugót. A dugót csak olyan erővel csavarja be, ami ahhoz kell, hogy ne szivárogjon. Ha túl nagy erőt használ, tönkreteheti a tömítést, vagy a dugó menetét. A munka megkezdése előtt ellenőrizze az olajszintet. Az olajat 20 munkanaponként fel kell tölteni, feltételezve, hogy a kalapács minden nap kb. 3-4 órát dolgozott.

KARBANTARTÁS ÉS KONZERVÁLÁS

FIGYELEM! A beállítás, műszaki kezelés vagy karbantartás előtt a berendezés dugvilláját ki kell húzni az elektromos hálózat dugaljából. A munka befejezése után külső szemlevételezéssel ellenőrizni kell az elektromos berendezés műszaki állapotát, és meg kell ítélni: a testet és a fogantyút, a hálózati vezetéket a dugvillával és a megtörésgátlóval, az elektromos kapcsoló műkö- dését, a szellőző járatok átjárhatóságát, a szénkefék szikrázását, a csapágyak és áttételek hangosságát, gép beindulását és egyenletes működését. A garanciális időszakban a felhasználó nem szerelhet az elektromos berendezéshez, és nem is cserélhet ki semmiféle részegységet vagy tartozékot, mivel ez a garanciális jog elvesztésével jár. A szemrevételezésnél vagy a működés közben tapasztalt bármiféle rendellenesség jelzés arra, hogy a gépet szervizben meg kell javítani. A munka befejezése után a testet, a szellőző réseket, a kapcsolókat, a kiegészítő fogantyút és a védőburkolatot meg kell tisztítani légsugárral (max. 0,3 MPa nyomásúval), ecsettel vagy száraz ronggyal, vegyi anyagok és tisztítószerek használata nélkül. A berendezést és a fogantyúkat száraz ronggyal kell megtisztítani.47
