NÁVOD NA OBSLUHU YT82001 Yato

4. nástrojový držiak

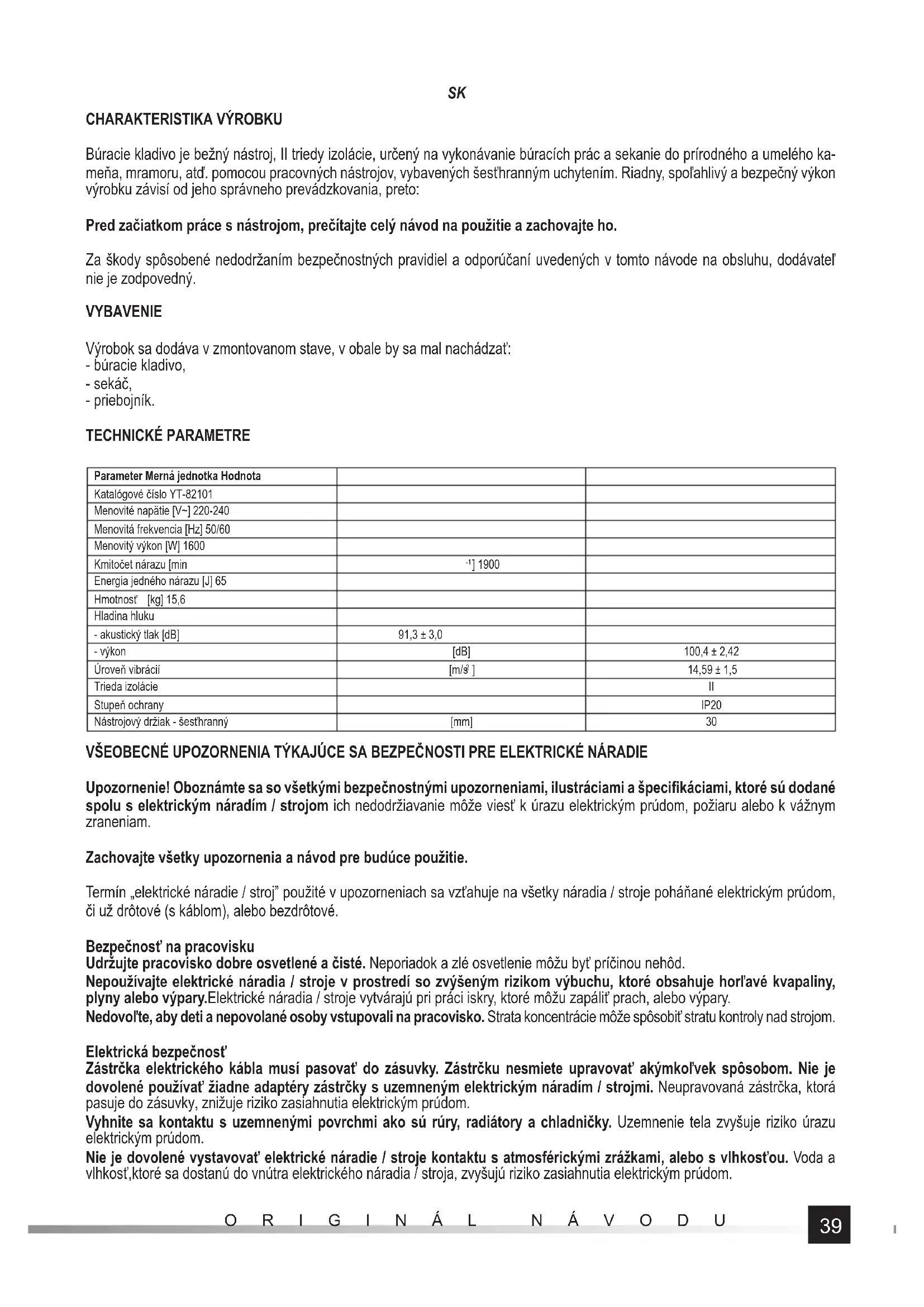

Búracie kladivo je bežný nástroj, II triedy izolácie, určený na vykonávanie búracích prác a sekanie do prírodného a umelého ka- meňa, mramoru, atď. pomocou pracovných nástrojov, vybavených šesťhranným uchytením. Riadny, spoľahlivý a bezpečný výkon výrobku závisí od jeho správneho prevádzkovania, preto: Pred začiatkom práce s nástrojom, prečítajte celý návod na použitie a zachovajte ho. Za škody spôsobené nedodržaním bezpečnostných pravidiel a odporúčaní uvedených v tomto návode na obsluhu, dodávateľ nie je zodpovedný. VYBAVENIE Výrobok sa dodáva v zmontovanom stave, v obale by sa mal nachádzať: - búracie kladivo, - sekáč, - priebojník. TECHNICKÉ PARAMETRE Parameter Merná jednotka Hodnota Katalógové číslo YT-82101 Menovité napätie [V~] 220-240 Menovitá frekvencia [Hz] 50/60 Menovitý výkon [W] 1600 Kmitočet nárazu [min

] 14,59 ± 1,5 Trieda izolácie II Stupeň ochrany IP20 Nástrojový držiak - šesťhranný [mm] 30 VŠEOBECNÉ UPOZORNENIA TÝKAJÚCE SA BEZPEČNOSTI PRE ELEKTRICKÉ NÁRADIE Upozornenie! Oboznámte sa so všetkými bezpečnostnými upozorneniami, ilustráciami a špecifi káciami, ktoré sú dodané spolu s elektrickým náradím / strojom ich nedodržiavanie môže viesť k úrazu elektrickým prúdom, požiaru alebo k vážnym zraneniam. Zachovajte všetky upozornenia a návod pre budúce použitie. Termín „elektrické náradie / stroj” použité v upozorneniach sa vzťahuje na všetky náradia / stroje poháňané elektrickým prúdom, či už drôtové (s káblom), alebo bezdrôtové. Bezpečnosť na pracovisku Udržujte pracovisko dobre osvetlené a čisté. Neporiadok a zlé osvetlenie môžu byť príčinou nehôd. Nepoužívajte elektrické náradia / stroje v prostredí so zvýšeným rizikom výbuchu, ktoré obsahuje horľavé kvapaliny, plyny alebo výpary.Elektrické náradia / stroje vytvárajú pri práci iskry, ktoré môžu zapáliť prach, alebo výpary. Nedovoľte, aby deti a nepovolané osoby vstupovali na pracovisko. Strata koncentrácie môže spôsobiť stratu kontroly nad strojom. Elektrická bezpečnosť Zástrčka elektrického kábla musí pasovať do zásuvky. Zástrčku nesmiete upravovať akýmkoľvek spôsobom. Nie je dovolené používať žiadne adaptéry zástrčky s uzemneným elektrickým náradím / strojmi. Neupravovaná zástrčka, ktorá pasuje do zásuvky, znižuje riziko zasiahnutia elektrickým prúdom. Vyhnite sa kontaktu s uzemnenými povrchmi ako sú rúry, radiátory a chladničky. Uzemnenie tela zvyšuje riziko úrazu elektrickým prúdom. Nie je dovolené vystavovať elektrické náradie / stroje kontaktu s atmosférickými zrážkami, alebo s vlhkosťou. Voda a vlhkosť,ktoré sa dostanú do vnútra elektrického náradia / stroja, zvyšujú riziko zasiahnutia elektrickým prúdom.40

Nepreťažujte sieťový kábel. Nepoužívajte napájací kábel na nosenie, ťahanie a odpojovanie zástrčky zo sieťovej zásuv- ky. Zabráňte kontaktu napájacieho kábla s teplom, olejmi, ostrými hranami a pohyblivými časťami. Poškodenie, alebo zamotanie napájacieho kábla zvyšuje riziko zasiahnutia elektrickým prúdom. V prípade práce mimo uzavretých priestorov je potrebné používať predlžovacie káble určené pre prácu mimo uzavretých priestorov. Použitie náležitého predlžovacieho kábla na vonkajšiu prácu znižuje riziko zasiahnutia elektrickým prúdom. V prípade, kedy je použitie elektrického náradia / stroja vo vlhkom prostredí nevyhnutné, tak je potrebné ako ochrana proti na- pájaciemu napätiu použiť zvyškové prúdové zariadenie (RCD). Použitie zariadenia RCD znižuje riziko úrazu elektrickým prúdom. Osobná bezpečnosť Zostaňte stále pozorný, venujte pozornosť tomu, čo robíte a počas práce s elektrickým náradím / strojom . používajte zdravý rozum. Nepoužívajte elektrické náradie / stroj, ak ste unavený, alebo pod vplyvom drog, alkoholu, alebo liekov. Dokonca aj chvíľa nepozornosti počas práce môže zapríčiniť vážne úrazy. Používajte prostriedky osobnej ochrany. Vždy si nasaďte ochranné okuliare. Používanie prostriedkov osobnej ochrany, akými sú prachové respirátory, protišmyková ochranná obuv, prilby a chrániče sluchu znižujú riziko vážnych úrazov. Zabráňte náhodnému zapnutiu náradia. Pred pripojením, zdvihnutím, alebo prenášaním elektrického náradia / stroja k elektrickej sieti, batérii sa uistite, že je elektrický spínač je v polohe „vypnuté”. Prenášanie elektrického náradia / stroja s prstom na spínači, alebo pripájanie elektrického náradia /stroja, keď je spínač v polohe „zapnuté”, môže zapríčiniť vážne úrazy. Pred zapnutím elektrického náradia / stroja odstráňte všetky kľúče a iné nástroje, ktoré sa používali na jeho nastavenie. Kľúč ponechaný na rotujúcich častiach náradia / stroja môže zapríčiniť vážne úrazy. Nesiahajte a nenakláň ajte sa príliš ďaleko, udržujte rovnováhu. Po celý čas udržujte náležité postavenie a rovnováhu. Umožní to jednoduchšie ovládanie elektrického náradia / stroja v prípade neočakávaných situácií počas práce. Používajte ochranný odev. Neobliekajte si voľný odev, nenoste bižutériu. Udržujte vlasy a odev v dostatočnej vzdialenosti od pohyblivých častí elektrického náradia / stroja. Voľný odev, bižutéria, alebo dlhé vlasy sa môžu zachytiť do pohyblivých častí náradia. Ak je zariadené prispôsobené na pripojenie odsávača prachu, alebo zásobníka na prach, tak sa uistite, či boli dobre pripojené a správne použité. Použitie odsávača prachu znižuje riziko ohrozenia zdravia spojené s prachom. Nedovoľte, aby skúsenosti z častého používania náradia / stroja mali za následok neopatrnosť a ignorovanie bezpeč- nostných pravidiel. Nezodpovedná činnosť môže spôsobiť vážne zranenia v zlomku sekundy. Prevádzkovanie a starostlivosť o elektrické náradie / stroj Nepreťažujte elektrické náradie / stroj. Používajte vhodné elektrické náradie / stroj pre vybranú činnosť. Správny výber elektrického náradia / stroja pre danú prácu zabezpečí lepšiu a bezpečnejšiu prácu. Nepoužívajte elektrické náradie / stroj, ak nefunguje jeho sieťový spínač. Náradie / stroj, ktoré sa nedá ovládať pomocou sieťového spínača, je nebezpečné a je potrebné odovzdať ho do opravy. Pred nastavovaním, výmenou príslušenstva, alebo uskladnením elektrického náradia / stroja, odpojte zástrčku z napá- jacej zásuvky a/alebo batérie, pokiaľ sa dá odpojiť od elektrického náradia / stroja. Takéto predbežné opatrenia zabránia náhodnému zapnutiu elektrického náradia / stroja. Náradie uskladňujte na mieste neprístupnom pre deti, nedovoľte, aby s elektrickým náradím / strojom pracovali osoby nezaškolené pre jeho obsluhu, alebo oboznámené s návodom pre elektrické zariadenie / stroj. Elektrické náradie / stroj môže byť v rukách nezaškoleného používateľa nebezpečné. Zabezpečte náležitú údržbu elektrického náradia / stroja a príslušenstva. Kontrolujte náradie / stroj po stránke neprispô- sobení, alebo zasekávania pohyblivých častí, poškodení častí a akýchkoľvek iných podmienok, ktoré môžu mať vplyv na fungovanie elektrického náradia / stroja. V prípade zistenia závad je potrebné ich pred použitím elektrického náradia / stroja odstrániť. Veľa nehôd býva spôsobených nesprávnou údržbou náradia / stroja. Rezné nástroje je potrebné udržiavať čisté a naostrené. Správne udržované rezné nástroje s ostrými hranami sa tak rýchlo nezaseknú a dajú sa počas práce jednoduchšie ovládať. Používajte elektrické náradia / stroje, príslušenstvo a nástroje atď. v súlade s týmito inštrukciami, pričom berte na vedomie druh a podmienky práce. Používanie náradia na iné práce, než na ktoré bolo navrhnuté, môže spôsobiť vytvorenie nebezpečných situácií. Rukoväte a uchopovacie plochy udržiavajte v čistote, suché a bez oleja a tuku. Klzké rukoväte a upínacie plochy neumož- ňujú bezpečnú prevádzku a kontrolu náradia / stroja v nebezpečných situáciách. Opravy Opravy elektrického náradia / stroja zverte len k tomu oprávneným fi rmám, ktoré používajú výhradne originálne náhrad- né diely. Bude tak zabezpečená náležitá bezpečnosť práce elektrického náradia.

DOPLŇUJÚCE BEZPEČNOSTNÉ PREDPISY

Noste ochranu sluchu. Vystavenie zvuku môže pochádzať zo sluchovej dráhy. Nástroje z lisovania a spracovania s rukoväťami z montáže. Strata kontroly môže byť šéfom miesta. Používajte protiprachové masky. Použitie prachových hmôt znižuje riziko rozbitia vrstvy. Pri vykonávaní svojej práce môžete pri bezpečnostných radách naraziť na skrytý bezpečnostný prvok, ktorý vám brá-41

ni sledovať alebo kontrolovať informácie o zabezpečení elektronického zariadenia pomocou technológie. Obmedzenie prístupu k nástroju, ktorý by mohol byť vedený cez proces manipulácie, by mohlo sfunkčniť nástroje na manipuláciu s nástrojmi. Upozornenia týkajúce sa vŕtania s vrtákmi Vždy sa kontroluje, či je nastavený rovnaký limit na dvojitú kontrolu alebo kontrolu dátumu. Pri vyšších rýchlostiach sa vrták pravdepodobne ohne, ak sa nechá voľne dotýkať rotačného nástroja, nahromadí traumu. Nanášajte iba in-line vŕtačkou a neaplikujte na aplikáciu. Vrták sa môže ohnúť, čo spôsobí jeho zlomenie a stratu kon- troly, čo môže mať za následok zranenie.

MONTÁŽ SÚČIASTOK VYBAVENIA

POZOR! Montáž súčiastok môžete vykonávať výlučne vtedy, keď je nástroj odpojený od napätia. Odpojte napájací kábel zo zásuvky! Nastavenie pomocnej rukoväti (II) Pomocnú rukoväť je možné nastaviť v polohe zaisťujúcej najviac bezpečnú, ergonomickú a efektívnu prevádzku. Nastavte rukoväť v požadovanej polohe a potom zablokujte možnosť zmeny jej polohy silným a pevným utiahnutím gombíka blokády. Vzhľadom na charakter prác, je treba skontrolovať stupeň utiahnutia gombíka blokády počas používania produktu. Montáž a demontáž pracovných nástrojov (III) Pracovný nástroj v podobe dláta, sekáča alebo alebo priebojníka je uzamknutý v skľučovadle pomocou otočnej blokády. Potiahnite dozadu blokádu nástrojového držiaka a otočne ju o 180 stupňov tak, aby blokáda nebola prekážkou pri vsunutí a vysunúti pracovného nástroja do a z držiaka. Šesťhranný držiak na jednej stane má drážku, ktorá umožň uje otočenie blokády držiaka a zablokovanie pracovného nástroja v držiaku. Vložte pracovný nástroj do držiaka tak, aby drážka bola na tej istej výške ako blokáda. Potiahnite dozadu blokádu nástrojového držiaka a otočne ju o 180 stupňov tak, aby blokáda nebola prekážkou pri vsunutí a vysunúti pracovného nástroja do a z držiaka. Uistíte sa uchopením za nástroj a skúste ho vysunúť z držiaka. Ak je pokus úspešný, musíte zopakovať postup montáži pracovného nástroja.

Pred začiatkom práce skontrolujte, či korpus krytu nástroja a spojovací kábel so zástrčkou nie sú poškodené. Ak zistíte poškode- nia, ďalšia práca s nástrojom je zakázaná! Pripravné činnosti Vyberte vhodný pracovné náradie: priebojníka alebo sekáč. Očistíte nástroj, držiak zvoleného náradia namažte tenkou vrstvou maziva. Vložte prácovný nástroj do nástrojového držiaka produktu. Vložte zástrčku kábla do elektrickej zásuvky. Založte chrániče sluchu, ochranu očí, pracovné rukavice. Spustenie a zastavenie produktu Musíte zaujať pozíciu, ktorá vám zabezpečí rovnováhu, uchopte kladivo oboma rukami a uistite sa, že sa pracovný nástroj nedo- tkne ničoho, spustite výrobok stlačením a podržaním spínača prstom (IV). Podržte nástroj v tomto stave niekoľko sekúnd, aby mazivo sa dostalo do všetkých prvkov pohonného mechanizmu. zároveň je potrebné skontrolovať, či výrobok nevykazuje žiadne známky nesprávnej prevádzky. Príliš veľky hluk, práliš vysoká úroveň vibrá- cií, podozrivý zápach alebo dym. Ak neboli zistené žiadny príznaky nesprávnej prevádzky, môžete začať s používaním produktu. Po ukončení práce, vypnite kladivo uvoľnením tlačidla na prepínači. Prepínač má možnosť blokády v polohe zapnutý, ktoré môžu byť užitočné počas dlhodobej prevádzky. Ak chcete zablokovať prepínač, musíte stlačiť tlačidlo blokády pri stlačeným prepínači (IV). Odblokovanie sa uskutočňuje stlačením prepínača. Práca s výrobkom Odporúča sa, aby v počiatočnom období prevádzky, práca nástroja nebola príliš intenzívna, to umožní lapovanie mechanických častí . Odporúča sa tiež používať dlhšie prestávky pre chladenie kladiva. Počas lapovania prvkov vo vnútri kladiva môžete zvýšiť intenzitu práce a skrátiť prestávky potrebné pre chladenie nástroja. Pozor! Niekedy sa môže stať, že kladivo nebude prenášať nárazy na pracovné nástroje, napriek tomu, že je motor v chode. Príčinou tohto stavu je často príliš hustý olej. Ak je výrobok prevádzkovaný pri nízkej teplote, mali by ste ho nechať na cca. 5 minút, aby sa zohrial. Pracovný nástroj položte na obrábaný povrch, uchopte kladivo za obidve rukoväte a aktivujte ho pomocou prepínača. Ak pracovný42

nástroj nezačal fungovať musíte kladivo stlačiť v smereobrábaného povrchu. Nie je to výsledok nesprávneho fungovania, no ochrana zariadenia proti zaťaženiu. Počas práce vyvíjajte iba tlak potrebný na správnu činnosť nástroja. Použitie prílišného tlaku na pracovný nástroj môže spôsobiť poškodenie pracovného nástroja a kladivových mechanizmov a tiež znížiť produktivitu. Ak sa výrobok používa na sekanie povrchu s veľkou hrúbkou, musí byť sekane vykonávané vrstevne. Zakaždým sekajte vrstvu malej hrúbky. Počas práce musíte dodržiavať pravidelné prestávky. Ďalšie poznámky Počas práce netlačte príliš silno na obrábaný materiál a nevykonávajte náhle pohyby, aby nedošlo k poškodeniu pracovného nástroja a vŕtačky. Počas práce robte pravidelné prestávky. Nesmie preťažovať nástroj – teplota vonkajších povrchov nesmie pre- siahnuť 60

C. Po ukončení práce vypnite vŕtačku, vysuňte zástrčku kábla nástroja z elektrickej zásuvky a vykonajte údržbárske práce a kontroly. Deklarovaná celková hodnota vibrácií bola meraná pomocou štandardnej testovacej metódy, a môže byť použitá pre porovnanie jedného nástroja s iným. Deklarovaná celková hodnota vibrácií môže byť použitá v predbežnom hodnotení expozície. Pozor! Emisia vibrácií sa počas práce s nástrojom môže líšiť od deklarovanej hodnoty v závislosti od spôsobu používania ná- stroja. Pozor! Musíte určiť bezpečnostné opatrenia na ochranu operátora, ktoré sú založené na posúdení vystavenia v skutočných podmienkach používania (vrátane všetkých častí prevádzkového cyklu, napr. čas, kedy je nástroj vypnutý alebo pri voľnobehu a taktiež čas aktivácie).

Mazanie Vždy pred použitím vrtákov alebo sekáčov ich očistite a naneste tenkú vrstvu maziva na nástrojový držiak. Doplnenie oleja (V) Mechanizmus kladiva je namazaný pomocou ponorenia do oleja. V dolnej časti výstuže sa nachádza otvor olejovej nádrže s revíznym oknom. Ak po nastavení kladiva s nástrojovým držiakom smerom hore nebude v revíznym okne viditeľný olej, musíte ho doplniť. Hladina oleja by mala byť cca. 3 mm, merané od spodného okraja revízneho okna. Odporúča sa použiť motorový olej s viskozitou triedy SAE 20W-50. Doplnenie oleja by sa malo vykonať nasledujúcim spôsobom. Odpojte napájací kábel zo zásuvky. Kladivo otočte tak, aby otvor oleja bol smerom hore. Odskrutkujte zátku otvora s revíznym oknom. Dávajte pozor, aby sa nestratilo alebo nepoškodilo gumové tesnenie umiestnené pod zátkou. Doplňte motorový olej a utiahnite zátku. Zátku utiahnite iba s takou silou, aká je potrebná pre získanie tesnosti. Použitím nadmer- nej sily sa môže poškodiť tesnenie alebo závitový spoj zátky. Skontrolujte hladinu oleja pred použitím. Olej by sa mal doplniť každých 20 dní práce, za predpokladu, že každý deň kladivo pracovalo cca. 3-4 hodiny. POZOR! Všetké činnosti svazané z; výmenou príslušenstva, regulaciu apod, je potreba realizovať pri vypnutým napätiu napájenia náradí, preto pred zahajeniem techto činnosti je potreba odpojiť zástrčku od elektrické sietí. Po ukončení prace je treba skon- trolovať technický stav elektonáradí prehlídkou i hodnocením: stojanu i rukojeti, elektrického vodiče vrátane zastrčky a ohybání, pôsobení elektrického spínača, prôchodnosti ventilačních štrbin, iskrenie kartáčov, hlasitosti ložisek a převodovek, uvádzania do pohybu a rovnomernosti prace. Počas záručného obdobia použivateľ nesmi demontovať elektronáradí, ani meniť provozné jednotky alebo súčiasti, pretože môže stratiť narok na záruku. Všetké nespravnosti zjištené počas prehliadky, alebo provozovánia, su signalem pre provedení opravy v záručném servisu. Po ukončení prace, stojan, ventilačné šterbiny, prepínače, dodatečnou rukoväť a ochrany je treba očistiť, napríklad prúdem vzduchu (o tlaku maximum 0,3 MPa), štetcem alebo suchou handrou bez použití chemických prostredkov a čisticích tekutin. Náradí a rukoväť očistiť suchou čistou handrou.43
