GEBRUIKSAANWIJZING DX 425E DIMPLEX

1. Opmerkingen voor de gebruiker

HINWEIS Geachte klant, Bewaar deze aanwijzing zorgvuldig en geef deze door aan eventuele volgende eigenaars. ACHTUNG! Dit toestel kan worden gebruikt door kinderen van 8 jaar en ouder en door personen met verminderde fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis, als zij onder toezicht staan of zijn geïnstru- eerd in het veilige gebruik van het toestel en de gevaren begrijpen die eruit voortvloeien! Kinderen mogen niet met het toestel spelen. Reiniging en gebruikersonderhoud mogen niet worden uitgevoerd door kinderen die niet onder toezicht staan! ACHTUNG! Kinderen jonger dan 3 jaar moeten bij het toe- stel vandaan worden gehouden, tenzij zij voortdurend in de gaten worden gehouden. Kinderen tussen 3 en 8 jaar mogen het toestel in- en uitschakelen als ze onder toezicht staan of geïnstrueerd zijn in het veilige ge- bruik van het toestel en de gevaren hebben begrepen die eruit voortvloeien, mits het toe- stel in zijn normale gebruiksstand is geplaatst of geïnstalleerd! ACHTUNG! Kinderen tussen 3 en 8 jaar mogen het toestel niet inschakelen, het toestel niet reinigen of het onderhoud uitvoeren! ACHTUNG! Het verwarmingstoestel is voorzien van nevenstaand symbool, dat be- tekent dat het verwarmingstoestel niet mag worden afgedekt! ACHTUNG! Sommige delen van het toestel kunnen zeer heet worden en brandwonden veroorzaken. Bijzondere voorzichtigheid is vereist bij kinde- ren of personen die bescherming behoeven! ACHTUNG! In ruimtes waar brandgevaarlijke stoffen ge- bruikt worden (bijv. oplosmiddelen), mag het verwarmingstoestel niet gebruikt worden. ACHTUNG! Het toestel moet zodanig worden geïnstal- leerd dat het niet kan worden aangeraakt door een persoon die zich in bad of onder de dou- che bevindt! ACHTUNG! Wanneer de netkabel is beschadigd, moet het door de fabrikant of diens klantenservice of een vergelijkbaar gekwalificeerde persoon worden vervangen om bronnen van gevaar te elimineren! ACHTUNG! Afhankelijk van de afmetingen van de ruimte, de warmtebehoefte en de thermostaatinstel- ling kunnen ruimtes bij ongecontroleerd ge- bruik oververhit raken. Dit kan tot gevaar lei- den voor personen die niet in staat zijn de ruimte bij een te hoge temperatuur te verla- ten. HINWEIS Het toestel mag alleen worden gebruikt voor het ver- warmen van de ruimtelucht binnen gesloten ruimtes.

2. Montage, installatie, minimumafstanden

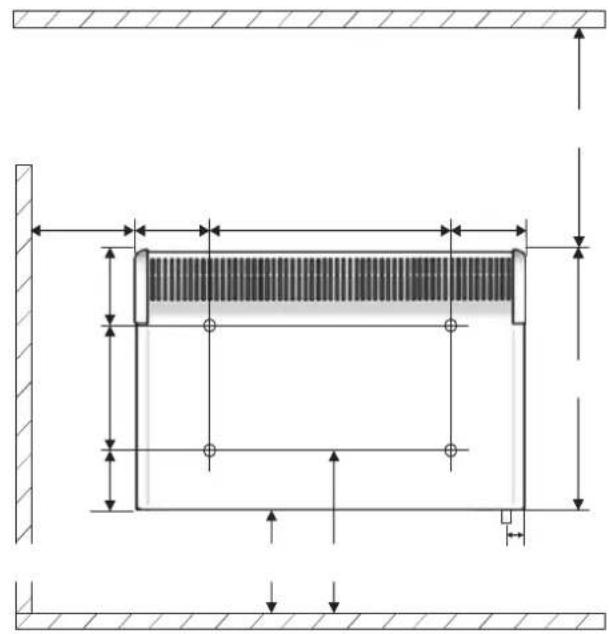

ACHTUNG! Het toestel niet onder een wandcontactdoos installeren! De minimumafstanden moeten in acht genomen wor- den. Bovendien dient aan de voorkant van het toestel een afstand van 500 mm te worden voorzien. Het verwarmingstoestel moet horizontaal tegen een verticale muur in de juiste positie geplaatst, zoals in de afbeelding weergegeven, geïnstalleerd worden. Alle afmetingen in mm Bij de montage moet de veiligheidszone conform de actuele installatievoorschriften te allen tijde in acht wor- den genomen. De netcontactdoos moet na montage toegankelijk zijn. Erop letten dat de lucht onder en boven het toestel on- gehinderd naar binnen en buiten kan stromen. HINWEIS Montage op houten wanden is toegestaan.www.dimplex.de/nl 1908/E NL-2 DX 410E - DX 430E, DX 410EP, DX 420EP Nederlands Wandmontage HINWEIS De meegeleverde originele wandhouder aan de ach- terkant van het toestel moet worden gebruikt. HINWEIS Bij het boren letten op elektrische en buisleidingen die door de muur lopen! Wandhouder van de achter- kant van het toestel verwijde- ren. Daartoe de beide veren naar beneden drukken. Bevestigingsgaten boren. Wandhouder stevig aan de wand vastschroeven. Toestel in de onderste gleuf van de wandhouder hangen. Toestel naar boven klappen en in de veren vastklik- ken om het te vergrendelen.

3. Elektrische aansluiting

De op het typeplaatje aangegeven spanning moet met de netspanning overeenstemmen. De leiding mag niet tegen de behuizing liggen. Toestellen zonder netstekker Het is raadzaam voor de stroomvoorziening een eigen stroomkring te reserveren. Het toestel mag uitsluitend door een elektricien con- form de geldende veiligheidsvoorschriften geïnstal- leerd en gerepareerd worden. Het verwarmingstoestel aarden! Aansluiting alleen op vast aangelegde leidingen! In de elektrische installatie moet een scheidingsvoor- ziening worden aangebracht met een contactopening van minimaal 3 mm voor elke pool (bijv. installatieauto- maat)! Toestellen met netstekker Toestel direct op een geaard stopcontact aansluiten. Geen verlengkabels gebruiken. Stekker moet voor noodgevallen altijd toegankelijk zijn.

4. Oververhittingsbeveiliging

Voor uw veiligheid is het verwarmingstoestel voorzien van een oververhittingsbeveiliging. Als de luchtcircula- tie wordt verstoord (bijv. door bedekken of afsluiten van het luchtrooster), dan wordt het toestel automatisch uit- geschakeld. In dat geval moet de stroomvoorziening van het ver- warmingstoestel enkele minuten worden onderbroken (zekering uitschakelen) zodat het toestel voldoende kan afkoelen. Vóór het opnieuw in bedrijf stellen van het toestel de oorzaken voor het reageren van de oververhittingsbe- veiliging verhelpen.

Om het toestel te reinigen moet de stroomvoorziening ervan zijn onderbroken en moet het toestel zijn afge- koeld. De buitenkant kan worden gereinigd door deze af te vegen met een zachte, vochtige lap. Gebruik geen schuurmiddel of meubelwas; dit zou het oppervlak kun- nen beschadigen. Ophopingen van stof in het toestel kunnen aan de bui- tenkant met een stofzuiger worden verwijderd. Model A B C D DX 410E/410EP DX 415E DX 420E/420EP

230NL-3 1908/E www.dimplex.de/nlNederlands DX 410E - DX 430E, DX 410EP, DX 420EP6. Beschrijving van de regelaar6.1 BedieningseenheidHet verwarmingstoestel is uitgerust met een instelbare elektronische regelaar die bestaat uit een display, een rode lichtdiode (LED) en vijf toetsen. De bedieningseenheid bevindt zich aan het zijdeel rechts. Op het display worden de ingestelde functies en waar-den weergegeven.De LED licht rood op bij verwarming AAN.6.2 Toetsfuncties MODE Automatisch bedrijf (weekprogramma) Handmatige modus AAN Handmatige modus UITENTERInvoer opslaan. PROG Weekprogramma, klok instellen.Toetsen +/-Worden gebruikt om door het menu te navigeren en in-stelwaarden te wijzigen. 7. Mogelijke bedrijfsmodi7.1 Automatisch bedrijfMaximaal vier verwarmingsprogramma's (AAN/UIT) voor iedere weekdag instelbaar. Voor ieder verwar-mingsprogramma kan een kamertemperatuur worden vastgelegd.Indicatie AUTO verschijnt op het display.7.2 Handmatige modusHandmatig instellen van de kamertemperatuur. Indicatie MANUAL ON of MANUAL OFF verschijnt op het display.7.3 VOORUITWisselen naar het volgende programmapunt in het au-tomatische bedrijf. Indicatie ADVANCE verschijnt op het display. HINWEIS In de handmatige modus (MANUAL ON) wordt de ka-mertemperatuur met de toetsen +/- opgegeven. In het automatische bedrijf wordt de opgave van de ka-mertemperatuur alleen voor het actueel uitgevoerde tijdprogramma uitgevoerd.8. Inbedrijfstelling8.1 Tijd en weekdag instellenVoor het instellen van tijd en dag de volgende stappen uitvoeren: Toets PROG drie seconden lang ingedrukt houden. Symbool klok verschijnt. Uuraanduiding knippert. Met toetsen + / - uren instellen. Op toets ENTER drukken. Minuutaanduiding knippert. Met toetsen + / - minuten instellen. Op toets ENTER drukken. Weekdag knippert. Met toetsen + / - weekdag instellen. Op toets ENTER drukken. Symbool KLOK gaat uit. Instelling is afgesloten.

9.1 Bedrijfsmodus selecteren

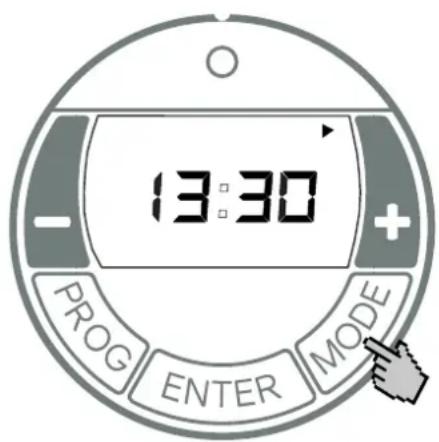

Door het indrukken van de toets MODE wisselt de be- drijfsmodus tussen MANUAL ON, MANUAL OFF en AUTO. MANUAL ON Handmatige verwarmingsmodus ingeschakeld. Wisselende indicatie van opgave kamertempera- tuur en actuele tijd.

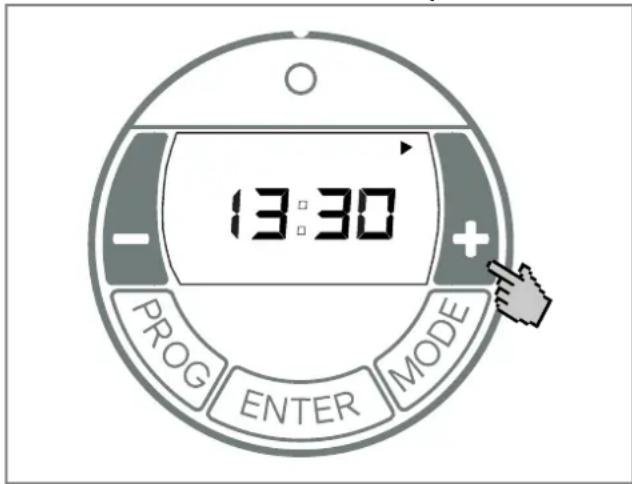

Opgave kamertemperatuur gebeurt met de toetsen

MANUAL OFF Verwarmingsmodus uitgeschakeld. Weergave van de actuele tijd. Opgave kamertemperatuur niet mogelijk. HINWEIS In de bedrijfsmodus MANUAL OFF vindt er vorstbevei- liging plaats. Als de kamertemperatuur tot een waarde van 5 °C of lager daalt, wordt het verwarmingstoestel automatisch ingeschakeld. AUTO Automatisch bedrijf (weekprogramma) geacti- veerd. Wisselende indicatie van opgave kamertempera- tuur en actuele tijd. Verwarmingsmodus vindt plaats door opgegeven tijdsblokken voor AAN en UIT.

Opgave kamertemperatuur gebeurt met de toetsen

In de fabriek zijn geen tijdsblokken opgegeven. Deze moeten indien nodig door de gebruiker worden vastgelegd. HINWEIS In het tijdsblok UIT is er in de fabriek vorstbeveiliging ingesteld. Als de kamertemperatuur tot een waarde van 5 °C of lager daalt, wordt het verwarmingstoestel automatisch ingeschakeld.

9.2 Automatisch bedrijf (weekprogramma)

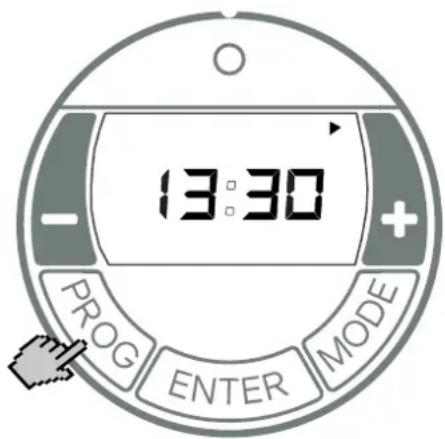

HINWEIS Bij langer gebruik wordt geadviseerd om de bedrijfsmo- dus AUTO te gebruiken om de bedrijfskosten te redu- ceren. Vier tijdsblokken per dag staan ter beschikking. Deze kunnen voor elke weekdag individueel worden aange- past. Bedrijfsmodus AUTO door het indrukken van de toets MODE selecteren. Op de toets PROG drukken. Indicatie WEEKDAG knippert. Volgorde van boven naar onder: M = maandag, F = vrijdag, T = dinsdag, S = zaterdag, W = woensdag, S = zondag. T = donderdag, Met toetsen +/- weekdag selecteren. Tijdsblok AAN vastleggen Op toets ENTER drukken. Indicatie P1 (pro- gramma 1) en ON verschijnen. Uuraanduiding knippert. Met toetsen +/- uren instellen. Op toets ENTER drukken. Minuutaanduiding knippert. Met toetsen +/- minuten (in stappen van 10 minu- ten) instellen. Tijdsblok UIT vastleggen Op toets ENTER drukken. Indicatie P1 (pro- gramma 1) en OFF verschijnen. Uuraanduiding knippert. Met toetsen +/- uren instellen. Op toets ENTER drukken. Minuutaanduiding knippert. Met toetsen +/- minuten instellen. Temperatuuropgave Op toets ENTER drukken. Temperatuuropgave verschijnt. Met toetsen +/- temperatuuropgave instellen.

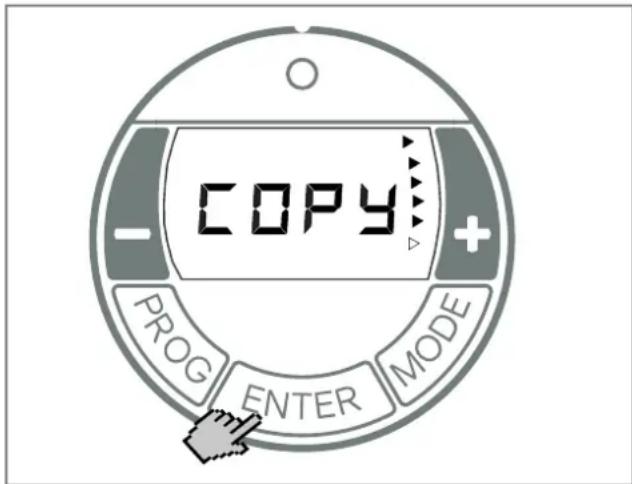

SNL-5 1908/E www.dimplex.de/nl Nederlands DX 410E - DX 430E, DX 410EP, DX 420EP Op toets ENTER drukken. Indicatie P2 (pro- gramma 2) en ON verschijnen. Uuraanduiding knippert. De programma's P2, P3 en P4 kunnen op dezelfde ma- nier worden ingesteld. HINWEIS Voor het vroegtijdig verlaten van het programma op de toets PROG drukken. Programma's kopiëren Om de nieuw ingestelde programma's P1 - P4 naar an- dere dagen te kopiëren als volgt te werk gaan Na het instellen van de temperatuuropgave de toets ENTER ingedrukt houden tot de indicatie COPY verschijnt. Met de toets + bijkomende weekdagen selecteren. De geselecteerde weekdagen worden met een per- manent weergegeven driehoek gemarkeerd. Op de afbeelding bovenaan zijn de dagen maandag tot vrijdag geselecteerd. Met de toets - weekdagen deactiveren. Op toets ENTER drukken. De instellingen worden opgeslagen. Indicatie COPY knippert drie keer. Instelling is afgesloten.

9.3 Vorstbeveiliging

In de bedrijfsmodus MANUAL OFF en in de bedrijfsmo- dus Auto (tijdsblok UIT) is de vorstbeveiliging inge- steld. Als de kamertemperatuur tot een waarde van 5 °C of lager daalt, wordt het verwarmingstoestel auto- matisch ingeschakeld.

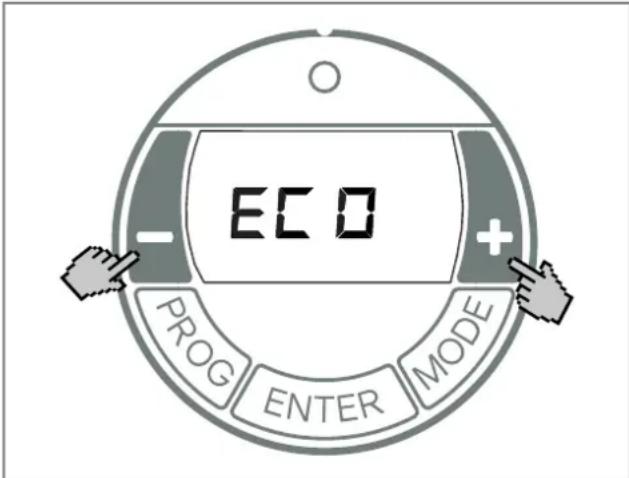

Deze functie garandeert dat in het automatische bedrijf (weekprogramma) de ingestelde kamertemperatuur exact aan het begin van de inschakeltijd is bereikt. Voorbeeld: In het timermenu is voor 07:00 uur een gewenste ka- mertemperatuur van 22 °C vastgelegd. De actuele ka- mertemperatuur bedraagt 17 °C. Het verwarmingstoe- stel wordt in overeenstemming hiermee vroegtijdig ingeschakeld, zodat de vastgelegde kamertempera- tuur van 22 °C op het tijdstip 07:00 uur bereikt is. Met de toets MODE bedrijfsmodus AUTO selecteren. Toets + en toets - drie seconden lang ingedrukt houden. Indicatie ECO verschijnt. Met toetsen + / - functie activeren/deactiveren: ON = adaptieve start geactiveerd, OFF = adaptieve start gedeactiveerd. Op toets ENTER drukken. Instelling wordt opgeslagen.

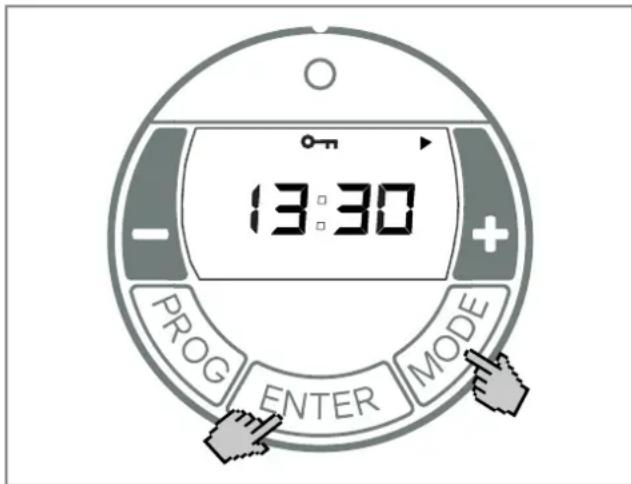

Met deze functie kunt u de bedieningselementen blokkeren. Toets ENTER en toets MODE een seconde lang ingedrukt houden. Het sleutelsymbool GEBLOKKEERD verschijnt in de indicatie. Om te ontgrendelen de toets ENTER en de toets MODE opnieuw tegelijk ingedrukt houden. HINWEIS Als de toetsblokkering geactiveerd is, kunnen er geen instellingen worden uitgevoerd.

In het automatische bedrijf kan voortijdig het volgende tijdsblok worden geselecteerd. Het ingestelde tijdsblok wisselt dan van UIT naar AAN of omgekeerd. Toets + drie seconden lang ingedrukt houden. Indicatie ADVANCE (VOORUIT) knippert. Bedrijfsindicatie op de linker beeldschermpagina wisselt van OFF naar ON of omgekeerd. Functie VOORUIT deactiveren Op de toets - drukken. Indicatie ADVANCE gaat uit.

Wij geven op dit product 2 jaar garantie volgens onze garantievoorwaarden.

12. Aanwijzing voor de afvalverwijdering

Verwijder het toestel niet met het algemene huisvuil, maar breng het naar een lokaal op- slagterrein voor afvalstoffen.

0,5 W 0,5 WRegelorgaan voor warmteaf-gifteElektronische kamertemperatuurregelaar met weekprogramma en adaptieve regeling van het verwarmingsbeginPL-1 1908/E www.dimplex.de/pl Polski DX 410E - DX 430E, DX 410EP, DX 420EP
