BEDIENUNGSANLEITUNG DX 425E DIMPLEX

1. Hinweise für den Benutzer

HINWEIS Sehr geehrter Kunde, bewahren Sie die Anweisung sorgfältig auf und geben Sie diese gegebenenfalls an Nachbesitzer weiter. ACHTUNG! Diese Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verrin- gerten physischen, sensorischen oder menta- len Fähigkeiten oder Mangels an Erfahrung und Wissen benutzt werden, wenn sie beauf- sichtigt oder bezüglich des sicheren Ge- brauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren ver- stehen! Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dür- fen nicht durch Kinder ohne Aufsicht erfolgen! ACHTUNG! Kinder jünger als 3 Jahre sind fernzuhalten, es sei den, sie werden ständig überwacht. Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwie- sen wurden und die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Ge- brauchslage platziert oder installiert ist! ACHTUNG! Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät nicht einschalten, das Gerät nicht reinigen oder die Wartung durchführen! ACHTUNG! Das nebenstehende Symbol ist am Heizgerät angebracht und bedeu- tet, dass das Heizgerät nicht abge- deckt werden darf! ACHTUNG! Einige Teile des Gerätes können sehr heiß werden und Verbrennungen verursachen. Be- sondere Vorsicht ist bei Kindern oder schutz- bedürftigen Personen geboten! ACHTUNG! In Räumen, in denen feuergefährliche Stoffe verwendet werden (z.B. Lösungsmittel), darf das Heizgerät nicht betrieben werden. ACHTUNG! Das Gerät ist so zu installieren, dass es nicht von einer sich in der Badewanne oder unter der Dusche befindlichen Person berührt wer- den kann! ACHTUNG! Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder dessen Kundendienst- vertretung oder einer vergleichbar qualifizier- ten Person ausgetauscht werden, um Gefah- renquellen auszuschalten! ACHTUNG! Je nach Raumgröße, Wärmebedarf und Ther- mostateinstellung können Räume bei unbe- aufsichtigtem Betrieb überheizt werden. Dies kann zu Gefahren für Personen führen, die nicht in der Lage sind, den Raum bei über- höhter Temperatur zu verlassen. ACHTUNG! Um eine Gefährdung durch ein unbeabsich- tigtes Rücksetzen des Schutztemperaturbe- grenzers zu vermeiden, darf das Gerät nicht über eine externe Schaltvorrichtung, wie z.B. eine Zeitschaltuhr versorgt werden oder mit einem Stromkreis verbunden sein, der regel- mäßig durch eine Einrichtung ein- und ausge- schaltet wird! HINWEIS Das Gerät darf nur zur Raumlufterwärmung innerhalb geschlossener Räume verwendet werden.

2. Montage, Installation, Mindestabstände

ACHTUNG! Das Gerät nicht unter einer Wandsteckdose installieren! Die Mindestabstände müssen eingehalten werden. Ferner ist an der Gerätevorderseite ein Abstand von 500 mm vorzusehen. Das Heizgerät muss horizontal ausgerichtet an einer senkrechten Wand, wie im Bild dargestellt, installiert werden Alle Maße in mm Bei der Montage ist der Schutzbereich nach den aktu- ellen Installationsvorschriften zwingend zu beachten. Die Netzanschlussdose muss nach der Montage zu- gänglich sein. Darauf achten, dass die Luft unten und oben am Gerät ungehindert ein- und austreten kann .www.dimplex.de 1908/E DE-2 DX 410E - DX 430E, DX 410EP, DX 420EP Deutsch HINWEIS Eine Montage an Holzwänden ist zulässig. Wandmontage HINWEIS Der an der Rückseite des Gerätes mitgelieferte Origi- nal-Wandhalter muss verwendet werden. HINWEIS Beim Bohren auf in der Wand befindliche Elektroleitun- gen und Rohrleitungen achten! Wandhalter von der Rückseite des Gerätes entfernen. Dazu die beiden Federn nach unten drücken. Befestigungslöcher bohren. Wandhalter fest an der Wand verschrauben. Gerät in die unteren Schlitze des Wandhalters ein- hängen. Gerät nach oben klappen und zur Verriegelung in die Federn einrasten.

3. Elektrischer Anschluss

Die Spannungsangabe auf dem Typschild muss mit der Netzspannung übereinstimmen. Die Leitung darf nicht am Gehäuse anliegen. Geräte ohne Netzstecker Es ist empfehlenswert, für die Stromversorgung einen eigenen Stromkreis vorzusehen. Das Gerät darf nur von einem Elektrofachmann nach den geltenden Sicherheitsvorschriften installiert und repariert werden. Heizgerät erden! Anschluss nur an fest verlegte Leitungen! In der elektrische Installation ist eine Trennvorrichtung vorzusehen mit mindestens 3 mm Kontaktöffnung an jedem Pol (z.B. Sicherungsautomat)! Geräte mit Netzstecker Gerät direkt an einer geerdeten Steckdose anschlie- ßen. Keine Verlängerungskabel verwenden. Stecker muss für Notfälle immer zugänglich sein.

4. Überhitzungsschutz

Zu Ihrer Sicherheit ist das Heizgerät mit einem Überhit- zungsschutz ausgerüstet. Wird die Luftzirkulation ge- stört (z.B. durch Verhängen oder Zustellen des Luftgit- ters), so schaltet das Gerät automatisch ab. In diesem Fall sollte die Stromversorgung des Heizge- rätes für einige Minuten unterbrochen werden (Siche- rung ausschalten), damit sich das Gerät ausreichend abkühlen kann. Vor Wiederinbetriebnahme des Gerätes Ursachen für das Ansprechen des Überhitzungsschutzes beseiti- gen.

Zur Reinigung muss das Gerät vom Netz getrennt und abgekühlt sein. Die Außenseite kann durch Abwischen mit einem wei- chen, feuchten Lappen gereinigt werden. Zur Reini- gung keine Scheuerpulver oder Möbelpolituren ver- wenden, da diese die Oberfläche beschädigen können. Staubansammlungen im Gerät können von außen mit einem Staubsauger entfernt werden. Modell A B C D DX 410E/410EP DX 415E DX 420E/420EP

6. Reglerbeschreibung

Das Heizgerät ist mit einem einstellbaren elektroni-schen Regler, bestehend aus einem Display, einer roten Leuchtdiode (LED) und fünf Tasten ausgestattet. Die Bedieneinheit befindet sich am Seitenteil rechts. Auf dem Display werden die eingestellten Funktionen und Werte angezeigt.Die LED leuchtet rot bei Heizung EIN.

6.2 Tastenfunktionen

MODE Automatikbetrieb (Wochenprogramm) Manueller Betrieb EIN Manueller Betrieb AUSENTEREingabe speichern. PROG Wochenprogramm, Uhr einstellen.Tasten +/-Dienen zur Navigation durch das Menü und ändern der Einstellwerte.

7. Mögliche Betriebsarten

7.1 Automatikbetrieb

Bis zu vier Heizprogramme (EIN/AUS) für jeden Wo-chentag einstellbar. Jedem Heizprogramm kann eine Raumtemperatur vorgegeben werden.Anzeige AUTO erscheint im Display.

7.2 Manueller Betrieb

Manuelle Vorgabe der Raumtemperatur. Anzeige MANUAL ON oder MANUAL OFF erscheint im Display.

Wechseln zum nächsten Programmpunkt im Automa-tikbetrieb. Anzeige ADVANCE blinkt im Display. HINWEIS Im manuellen Betrieb (MANUAL ON) wird die Raumtemperatur mit den Tasten vorgegeben. Im Automatikbetrieb wird die Raumtemperatur-Vor-gabe nur für das aktuell ausgeführte Zeitprogramm ausgeführt.

8.1 Uhrzeit und Wochentag einstellen

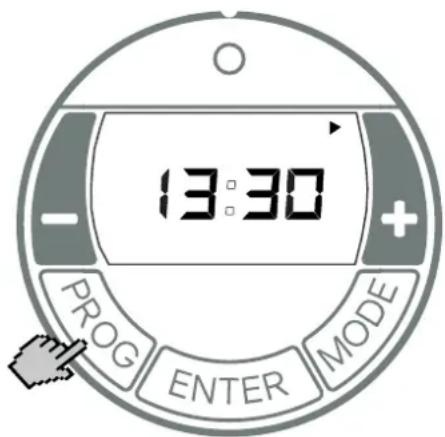

Zur Einstellung von Uhrzeit und Tag folgende Schritte ausführen: Taste PROG drei Sekunden lang gedrückt halten. Symbol Uhr erscheint. Stundenanzeige blinkt. Mit Tasten + / - Stunden einstellen. Taste ENTER betätigen. Minutenanzeige blinkt. Mit Tasten + / - Minuten einstellen. Taste ENTER betätigen. Wochentag blinkt. Mit Tasten + / - Wochentag einstellen. Taste ENTER betätigen. Symbol UHR erlischt. Einstellung ist abgeschlossen.

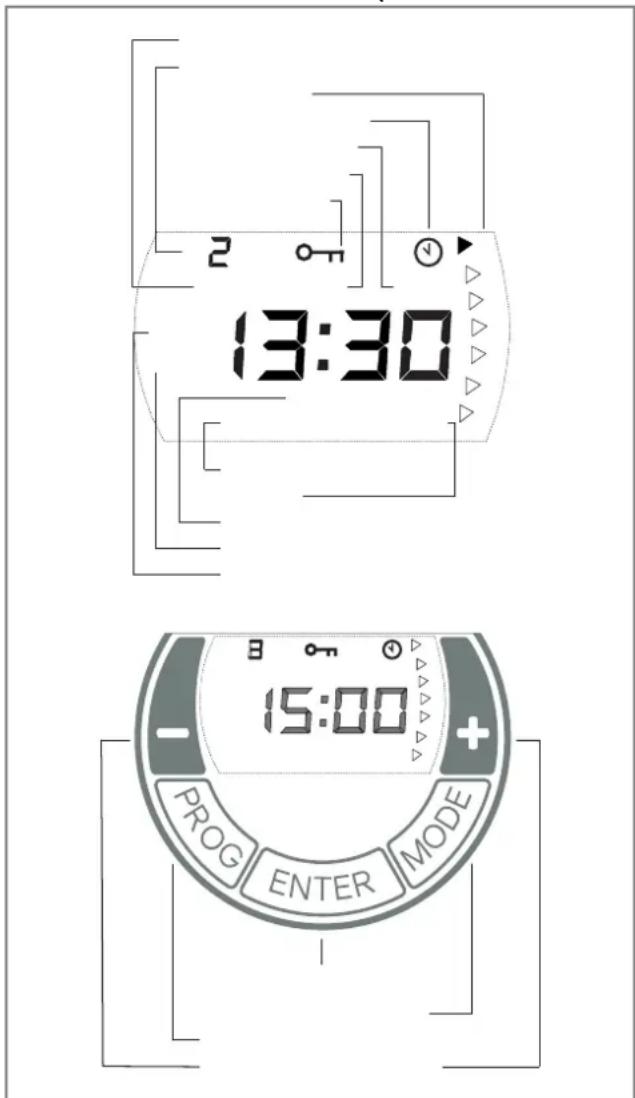

OFF Eingabe speichern Programm einstellen Betriebsart wählen Wert kleiner/größer Wochentag Programm Nr. (1 - 4) Manueller Betrieb Automatikbetrieb Vorzug kopieren Uhrzeit einstellen Tastensperre Heizbetrieb Ein Zeitblock Ein Heizbetrieb Aus Zeitblock Aus

9.1 Betriebsart wählen

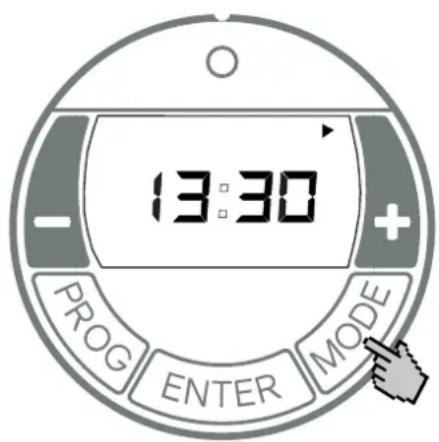

Durch Betätigen der Taste MODE wechselt die Be- triebsart zwischen MANUAL ON, MANUAL OFF und AUTO. MANUAL ON Manueller Heizbetrieb eingeschaltet. Wechselnde Anzeige von Raumtemperatur-Vor- gabe und aktueller Uhrzeit.

Raumtemperatur-Vorgabe erfolgt mit den Tasten

MANUAL OFF Heizbetrieb ausgeschaltet. Anzeige der aktuellen Uhrzeit. Raumtemperatur-Vorgabe nicht möglich. HINWEIS In der Betriebsart MANUAL OFF erfolgt Frostschutz. Fällt die Raumtemperatur auf einen Wert 5° C oder kleiner, wird das Heizgerät automatisch eingeschaltet. AUTO Automatikbetrieb (Wochenprogramm) aktiviert. Wechselnde Anzeige von Raumtemperatur-Vor- gabe und aktueller Uhrzeit. Heizbetrieb erfolgt durch vorgegebene Zeitblöcke für EIN und AUS.

Raumtemperatur-Vorgabe erfolgt mit den Tasten

Werkseitig sind keine Zeitblöcke vorgegeben. Diese sind bei Bedarf durch den Benutzer festzulegen. HINWEIS Im Zeitblock AUS erfolgt werkseitig Frostschutz. Fällt die Raumtemperatur auf einen Wert 5° C oder kleiner, wird das Heizgerät automatisch eingeschaltet.

9.2 Automatikbetrieb (Wochenprogramm)

HINWEIS Bei längerem Betrieb wird empfohlen, die Betriebsart AUTO zu nutzen, um die Betriebskosten zu reduzieren. Vier Zeitblöcke pro Tag stehen zur Verfügung. Diese können für jeden Wochentag individuell angepasst werden. Betriebsart AUTO durch Betätigen der Taste MODE wählen. Taste PROG betätigen. Anzeige WOCHENTAG blinkt. Reihenfolge von oben nach unten: M = Montag, F = Freitag, T = Dienstag, S = Samstag, W = Mittwoch, S = Sonntag. T = Donnerstag, Mit Tasten +/- Wochentag auswählen. Zeitblock EIN festlegen Taste ENTER betätigen. Anzeige P1 (Programm 1) und ON erscheint. Stundenanzeige blinkt. Mit Tasten +/- Stunden einstellen. Taste ENTER betätigen. Minutenanzeige blinkt. Mit Tasten +/- Minuten (in 10 Minuten-Schritten) einstellen. Zeitblock AUS festlegen Taste ENTER betätigen. Anzeige P1 (Programm 1) und OFF erscheint. Stundenanzeige blinkt. Mit Tasten +/- Stunden einstellen. Taste ENTER betätigen. Minutenanzeige blinkt. Mit Tasten +/- Minuten einstellen. Temperaturvorgabe Taste ENTER betätigen. Temperaturvorgabe er- scheint. Mit Tasten +/- Temperaturvorgabe einstellen. Taste ENTER betätigen. Anzeige P2 (Programm 2) und ON erscheint. Stundenanzeige blinkt. Die Programme P2, P3 und P4 können auf gleiche Weise eingestellt werden.

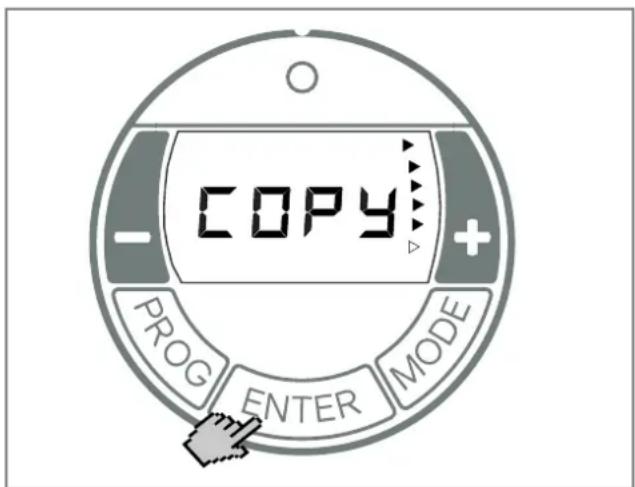

SDE-5 1908/E www.dimplex.de Deutsch DX 410E - DX 430E, DX 410EP, DX 420EP HINWEIS Zum vorzeitigen Verlassen des Programms Taste PROG betätigen. Programme kopieren Um die neu eingestellten Programme P1 - P4 auf wei- tere Tage zu kopieren, wie folgt vorgehen Nach Einstellen der Temperaturvorgabe Taste ENTER gedrückt halten, bis Anzeige COPY er- scheint. Mit Taste + weitere Wochentage auswählen. Die ausgewählten Wochentage, werden mit einem dauerhaft angezeigten Dreieck markiert. Im Bild oben sind die Tage Montag bis Freitag ausgewählt. Mit Taste - Wochentage abwählen. Taste ENTER betätigen. Die Einstellungen werden gespeichert. Anzeige COPY blinkt drei mal. Einstellung ist abgeschlossen.

In der Betriebsart MANUAL OFF und in der Betriebsart Auto (Zeitblock AUS) erfolgt Frostschutz. Fällt die Raumtemperatur auf einen Wert 5° C oder kleiner, wird das Heizgerät automatisch eingeschaltet.

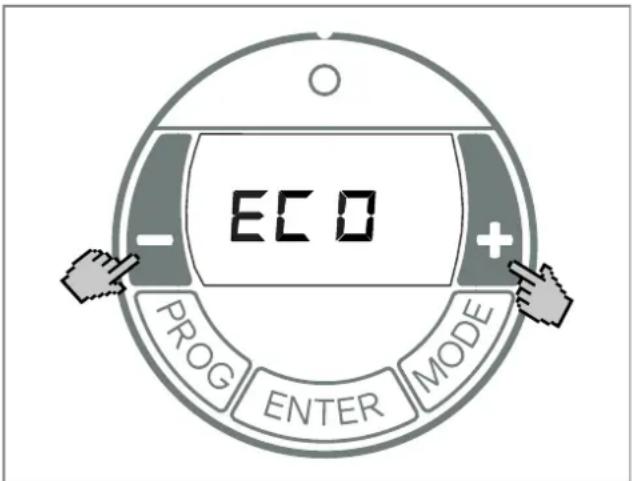

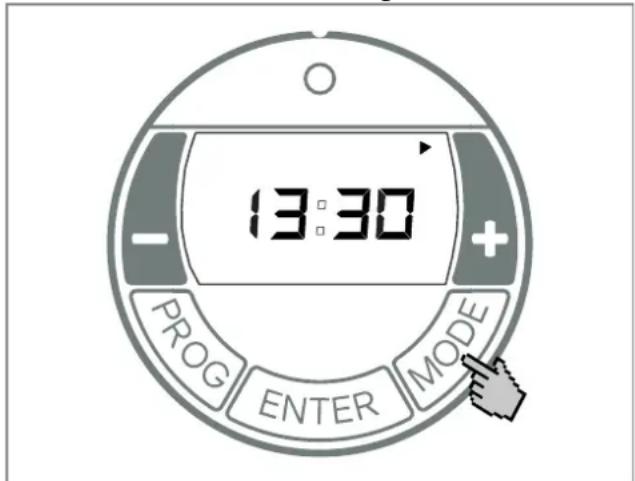

Diese Funktion gewährleistet, dass im Automatikbe- trieb (Wochenprogramm) die eingestellte Raumtempe- ratur exakt zu Beginn der Einschaltzeit erreicht ist. Beispiel: Im Timermenü ist für 07:00 Uhr eine Soll-Raumtempe- ratur von 22°C vorgegeben.Die aktuelle Raumtempe- ratur beträgt 17° C. Das Heizgerät schaltet entspre- chend frühzeitig ein, damit die vorgegebene Raumtemperatur von 22° C zum Zeitpunkt 07:00 Uhr erreicht ist. Mit Taste MODE Betriebsart AUTO auswählen. Taste + und Taste - drei Sekunden lang gedrückt halten. Anzeige ECO erscheint. Mit Tasten + / - Funktion aktivieren /deaktivieren: ON = Adaptiver Start aktiviert, OFF = Adaptiver Start deaktiviert. Taste ENTER betätigen. Einstellung wird gespei- chert.

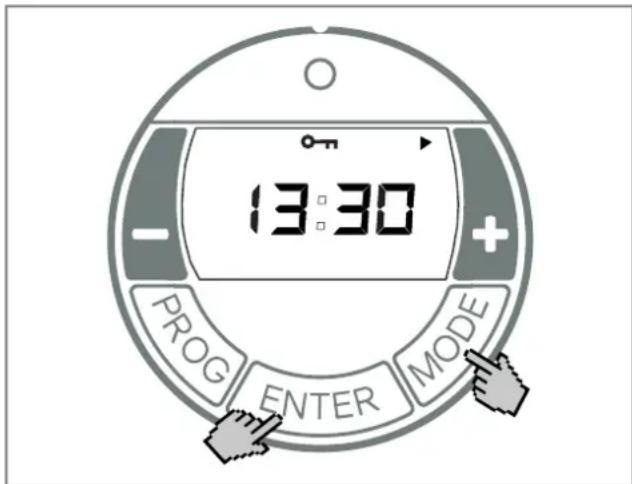

Mit dieser Funktion können Sie die Bedienelemente sperren. Taste ENTER und Taste MODE eine Sekunde lang gedrückt halten. Das Schlüssel-Symbol GESPERRT erscheint in der Anzeige. Zum entsperren Taste ENTER und Taste MODE erneut gleichzeitig gedrückt halten. HINWEIS Wenn die Tastensperre aktiviert ist, können keine Ein- stellungen vorgenommen werden.

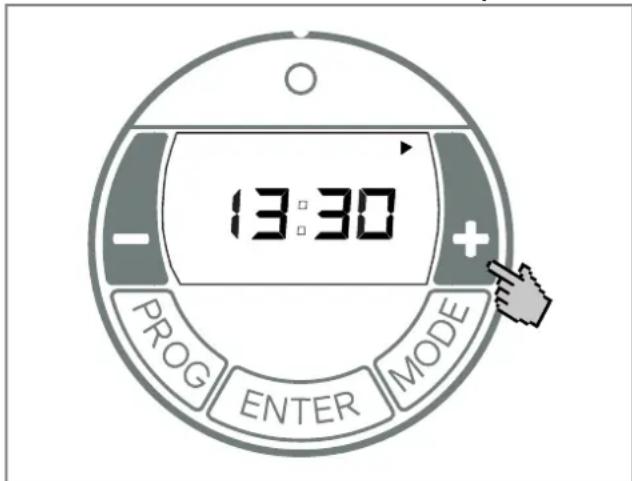

Im Automatikbetrieb kann vorzeitig der nächste Zeit- block angewählt werden. Der eingestellte Zeitblock wechselt dann von AUS auf EIN oder umgekehrt. Taste + drei Sekunden lang gedrückt halten. Anzeige ADVANCE (VORZUG) blinkt. Betriebsanzeige auf der linken Bildschirmseite wechselt von OFF auf ON oder umgekehrt. Funktion VORZUG deaktivieren Taste - betätigen. Anzeige ADVANCE erlischt.

Für dieses Produkt übernehmen wir 2 Jahre Garantie gemäß unseren Garantiebedingungen.

12. Entsorgungshinweis

Das Gerät nicht im allgemeinen Hausmüll ent- sorgen, sondern einer örtlichen Entsorgungs- stelle zuführen.

13. Technische Daten

Gerätetyp DX 410E/410EP DX 415E DX 420E/420EP DX 425E DX 430E Nennspannung 1/N/PE, 230 - 240 V~Schutzart IP20Abmessungen (B x H x T)575 x 350 x 124 695 x 350 x 124 Gewicht 4,1 kg 4,8 kg Wärmeleistung Nennwärmelei-stung

max, C 1,0 kW 1,5 kW2,0 kW2,5 kW 3,0 kWEigenverbrauchBei Nennwärme-leistung

max 0,0 W 0,0 WBei Mindestwär-meleistung

min 0,0 W 0,0 WIm Bereitschafts-zustand

0,5 W 0,5 WRegelorgan für WärmeabgabeElektronischer Raumtemperaturregler mit Wochenprogramm und adaptiver Regelung des HeizbeginnsEN-1 1908/E www.dimplex.de/en English DX 410E - DX 430E, DX 410EP, DX 420EP
