GEBRUIKSAANWIJZING WSR 204 Weller

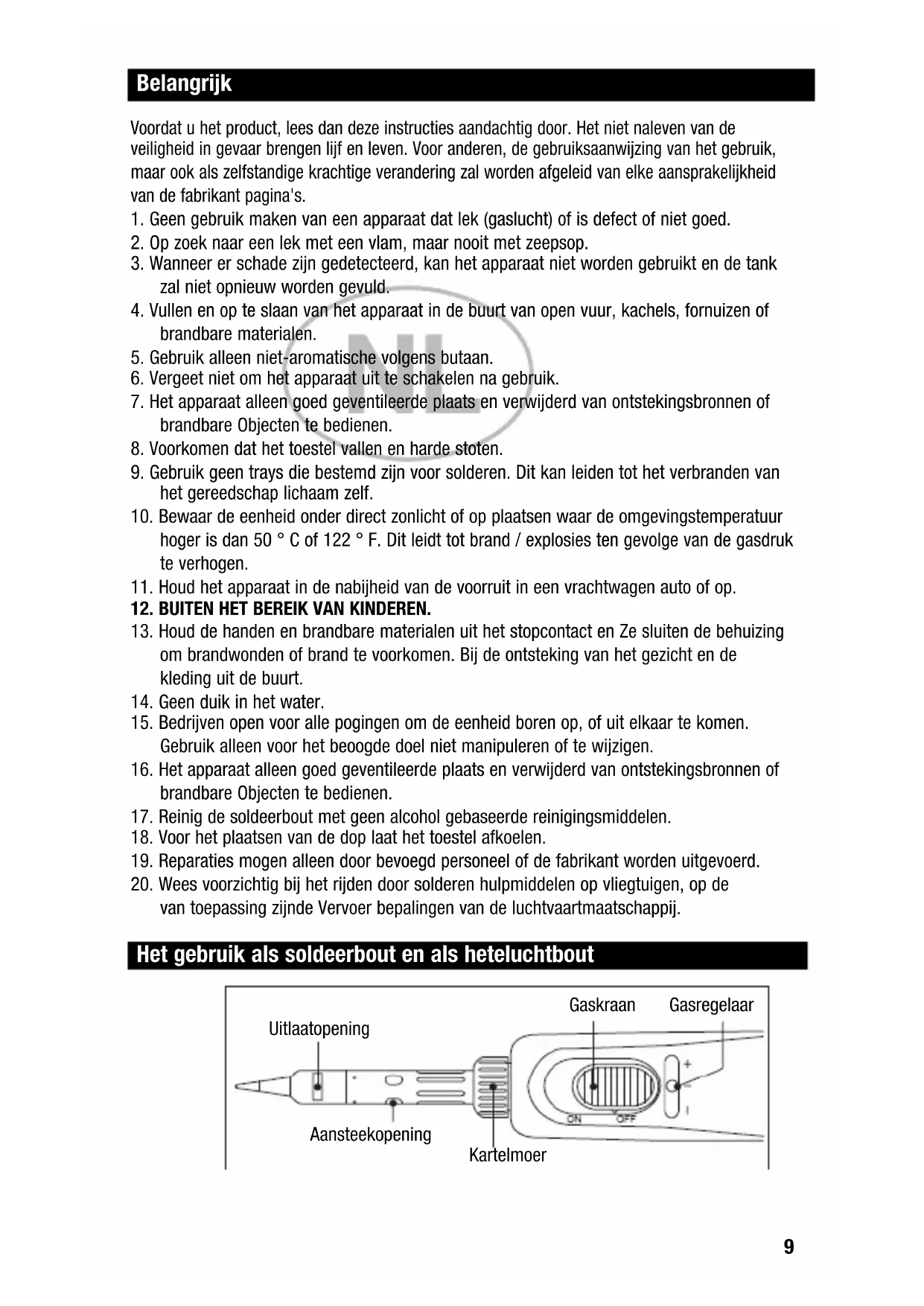

Accessoires en option WP 60K_9x15:Pyropen jr.qxd 06.12.12 16:04 Seite 79 Voordat u het product, lees dan deze instructies aandachtig door. Het niet naleven van de veiligheid in gevaar brengen lijf en leven. Voor anderen, de gebruiksaanwijzing van het gebruik, maar ook als zelfstandige krachtige verandering zal worden afgeleid van elke aansprakelijkheid van de fabrikant pagina's.

1. Geen gebruik maken van een apparaat dat lek (gaslucht) of is defect of niet goed.

2. Op zoek naar een lek met een vlam, maar nooit met zeepsop.

3. Wanneer er schade zijn gedetecteerd, kan het apparaat niet worden gebruikt en de tank

zal niet opnieuw worden gevuld.

4. Vullen en op te slaan van het apparaat in de buurt van open vuur, kachels, fornuizen of

brandbare materialen.

5. Gebruik alleen niet-aromatische volgens butaan.

6. Vergeet niet om het apparaat uit te schakelen na gebruik.

7. Het apparaat alleen goed geventileerde plaats en verwijderd van ontstekingsbronnen of

brandbare Objecten te bedienen.

8. Voorkomen dat het toestel vallen en harde stoten.

9. Gebruik geen trays die bestemd zijn voor solderen. Dit kan leiden tot het verbranden van

het gereedschap lichaam zelf.

10. Bewaar de eenheid onder direct zonlicht of op plaatsen waar de omgevingstemperatuur

hoger is dan 50 ° C of 122 ° F. Dit leidt tot brand / explosies ten gevolge van de gasdruk te verhogen.

11. Houd het apparaat in de nabijheid van de voorruit in een vrachtwagen auto of op.

12. BUITEN HET BEREIK VAN KINDEREN.

13. Houd de handen en brandbare materialen uit het stopcontact en Ze sluiten de behuizing

om brandwonden of brand te voorkomen. Bij de ontsteking van het gezicht en de kleding uit de buurt.

14. Geen duik in het water.

15. Bedrijven open voor alle pogingen om de eenheid boren op, of uit elkaar te komen.

Gebruik alleen voor het beoogde doel niet manipuleren of te wijzigen.

16. Het apparaat alleen goed geventileerde plaats en verwijderd van ontstekingsbronnen of

brandbare Objecten te bedienen.

17. Reinig de soldeerbout met geen alcohol gebaseerde reinigingsmiddelen.

18. Voor het plaatsen van de dop laat het toestel afkoelen.

19. Reparaties mogen alleen door bevoegd personeel of de fabrikant worden uitgevoerd.

20. Wees voorzichtig bij het rijden door solderen hulpmiddelen op vliegtuigen, op de

van toepassing zijnde Vervoer bepalingen van de luchtvaartmaatschappij. Belangrijk Uitlaatopening Aansteekopening Kartelmoer Gasregelaar Gaskraan Het gebruik als soldeerbout en als heteluchtbout WP 60K_9x15:Pyropen jr.qxd 06.12.12 16:04 Seite 810 Het gebruik als heteluchtbout Aanstee- kopening Gaskraan Gasregelaar Aanwijzingen voor het aansteken

1. Zet de gasregelaar in de middenstand en zet de gaskraan open.

2. Schuif de kartelmoer omhoog om de aansteekopening te openen.

3. Steek het gas aan, terwijl u de luchtinlaatopening open houdt zoals hierna aangegeven.

Houd de kartelmoer vast, totdat de katalysator gloeit.

4. De temperatuur van de soldeerstift kan worden geregeld door de gasregelaar heen en weer

te schuiven. De hete lucht stroomt uit de uitlaatopening in de punt. Let op, dat ubrandbare materialen en uw handen uit de buurt van de uitlaatopeninghoudt, om brandwonden te vermijden. De tem- peratuur van de heteluchtbout kan worden geregeld door de gasregelaar heen en weerte schuiven. Draai de stift los en verwijder deze door de kartelmoer naar rechts tedraaien en monteer vervolgens de punt van de heteluchtbout. Het aan-steken gebeurt op dezelfde wijze als bij de soldeerstift. Steek het gasaan bij de aansteekopening en niet bij de punt van de hete- luchtbout. Het bijvullen van butaangas (T005 16 160 99) Gebruik uitsluitend butaangas van goede kwaliteit.

1. Controleer het niveau in het brandstofvenster.

2. Controleer, dat de schakelaar naar beneden

staat alvorens met het vullen te beginnen.

3. Houd het apparaat met de vulopening omhoog.

4. Steek het mondstuk van de butaangastank in

de vulopening en druk naar beneden. Wanneer de tank vol is, stroomt het gas over de rand. WP 60K_9x15:Pyropen jr.qxd 06.12.12 16:04 Seite 911

1. Draai de stift los en verwijder deze door de kartelmoer naar rechtste, zoals hierboven

4. Steek het gas met een aansteker aan zoals hierboven aangegeven.

5. Regel de vlamhoogte door de gasregelaar heen en weer tebewegen.

Het gebruik als brander Kartelmoer Gasregelaar Gaskraan Troubleshooting Probleem: Oorzaak: Oplossing: Gas ontsteekt 1. De gastank is leeg 1. Vul butaangas bij niet 2. De straalpompeenheid 2. Vervang de is gebroken, verstopt of straalpompeenheid opgebruikt.

3. De gasdruk is te hoog 3. Schuif de

of te laag gasrege laar naar rechts. De stift wordt 1. De katalysator is 1. Vervang de stift niet warm opgebruikt

2. De gasdruk is 2. Vul butaangas bij.

onvoldoende Als het apparaat niet goed werkt, breng het dan naar de dichtstbijzijnde erkende Weller Customer Service: www.weller-tools.com. WP 60K_9x15:Pyropen jr.qxd 06.12.12 16:04 Seite 1012 Optionele onderdelen Soldeerstift rond Ø 1 mm T005 18 443 99 Soldeerstift schroeven- draaiervorm 2,4 mm T005 16 444 99 Soldeerstift schroeven- draaiervorm 5 mm T005 16 446 99 Soldeerstift afgeschuind 2 mm, 45° T005 16 445 99 Heteluchtstift Ø 4.7 mm T005 16 447 99 Straalpompeenheid Beschermkap T005 16 450 99 Butaangasvulling T005 16 160 99 Voer vervangen toestelonderdelen, filters of oude toestel conform de voorschriften van uw land af. Technische wijzigingen voorbehouden! De bijgewerkte gebruiksaanwijzing, zie www.weller-tools.com WP 60K_9x15:Pyropen jr.qxd 06.12.12 16:04 Seite 1113 Por favor, lea atentamente el manual de instrucciones y las normas de seguridad antes de conectar el soldador. En caso de incumplir las normas de seguridad existe peligro de muerte. El fabricante no se responsabiliza en caso de una utilización diferente a la prevista en el manual de instrucciones ni en caso de modificación del aparato por cuenta del usuario.
