MANUAL DE USUARIO WSR 204 Weller

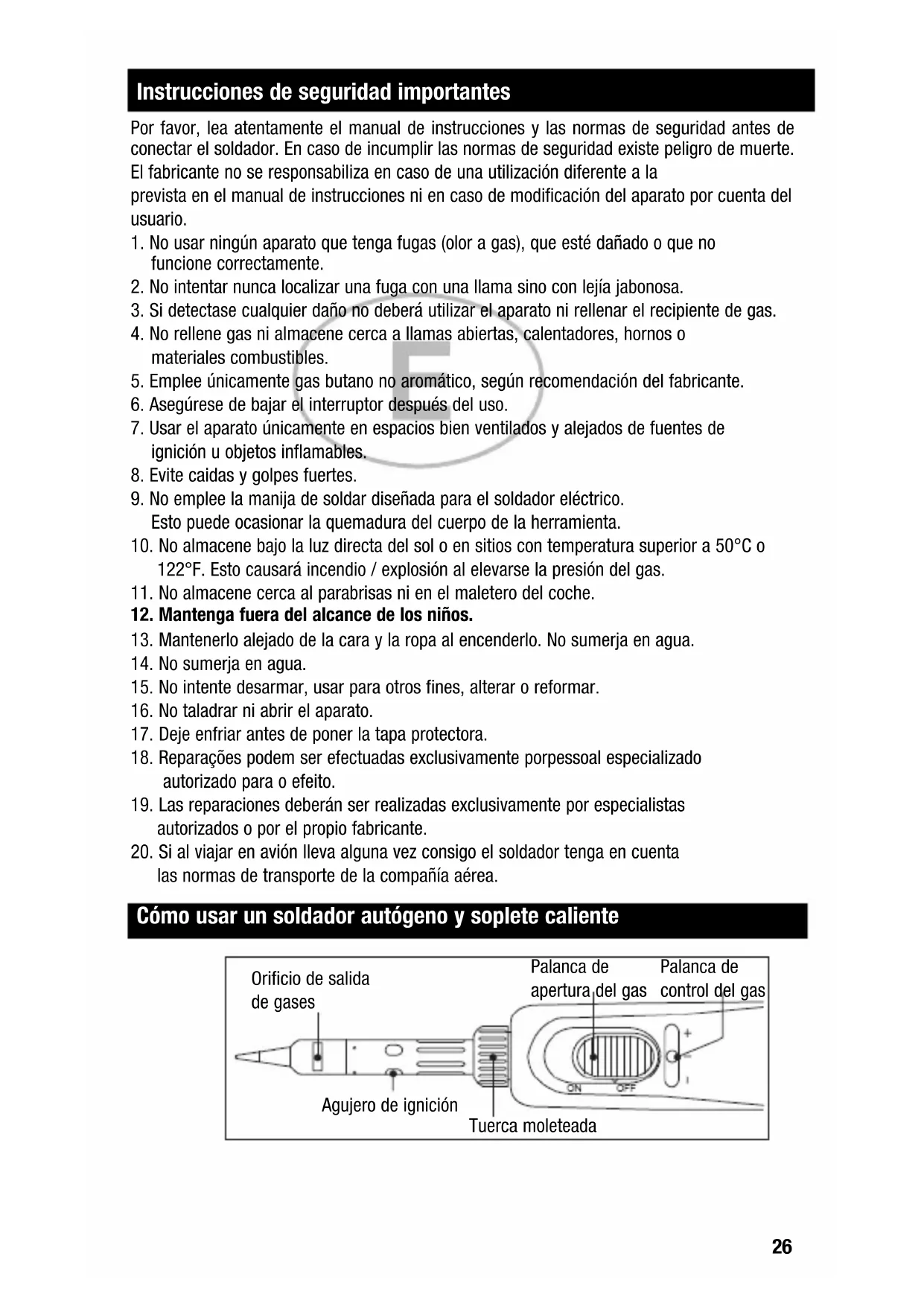

Instrucciones para el Manejo

1. No usar ningún aparato que tenga fugas (olor a gas), que esté dañado o que no

funcione correctamente.

2. No intentar nunca localizar una fuga con una llama sino con lejía jabonosa.

3. Si detectase cualquier daño no deberá utilizar el aparato ni rellenar el recipiente de gas.

4. No rellene gas ni almacene cerca a llamas abiertas, calentadores, hornos o

materiales combustibles.

5. Emplee únicamente gas butano no aromático, según recomendación del fabricante.

6. Asegúrese de bajar el interruptor después del uso.

7. Usar el aparato únicamente en espacios bien ventilados y alejados de fuentes de

ignición u objetos inflamables.

8. Evite caidas y golpes fuertes.

9. No emplee la manija de soldar diseñada para el soldador eléctrico.

Esto puede ocasionar la quemadura del cuerpo de la herramienta.

10. No almacene bajo la luz directa del sol o en sitios con temperatura superior a 50°C o

122°F. Esto causará incendio / explosión al elevarse la presión del gas.

11. No almacene cerca al parabrisas ni en el maletero del coche.

12. Mantenga fuera del alcance de los niños.

13. Mantenerlo alejado de la cara y la ropa al encenderlo. No sumerja en agua.

14. No sumerja en agua.

15. No intente desarmar, usar para otros fines, alterar o reformar.

16. No taladrar ni abrir el aparato.

17. Deje enfriar antes de poner la tapa protectora.

19. Las reparaciones deberán ser realizadas exclusivamente por especialistas

autorizados o por el propio fabricante.

20. Si al viajar en avión lleva alguna vez consigo el soldador tenga en cuenta

las normas de transporte de la compañía aérea. Instrucciones de seguridad importantes Cómo usar un soldador autógeno y soplete caliente Orificio de salida de gases Agujero de ignición Tuerca moleteada Palanca de control del gas Palanca de apertura del gas

WP 60K_9x15:Pyropen jr.qxd 06.12.12 16:04 Seite 2427 Cómo usar un soplete caliente Agujero de ignición Palanca de apertura del gas Palanca de control del gas Instrucciones de encendido

1. Coloque la palanca de control del gas en la mitad y levante el interruptor de salida

2. Empuje hacia arriba la tuerca moleteada para abrir los agujeros de ignición.

3. Inicie la combustión manteniendo abierto el agujero de entrada de aire, como se

muestra abajo. Sostenga la tuerca moleteada hasta que el catalizador esté al rojo.

4. La temperatura de la punta de soldar puede ajustarse moviendo la palanca de

control del gas a la izquierda / derecha. El aire de escape caliente sale por el orificio de salida de gases en la punta. Asegúrese de mantener los combustibles y las manos lejos de este orificio para evitar quemaduras o fuego. La temperatura del soplete puede ajustarse moviendo la palanca de control del gas a la izquierda / derecha. Afloje y retire la punta girando a la derecha la tuerca moleteada y monte una punta de sople- te caliente. El inicio de la combustión es igual que para la punta de soldar. Encienda en el agu- jero de inicio de combustión y no en la parte superior de la punta del soplete caliente. Utilice únicamente gas butano de alta calidad.

1. Revise la ventanilla de nivel del combustible.

2. Antes de empezar a llenar, asegúrese de que el

interruptor está abajo.

3. Sostenga la unidad con la boquilla de llenado hacia

dentro de la boquilla de llenado y presione hacia abajo. El gas rebosará cuando el tanque esté lleno. Cómo llenar gas butano (T005 16 16099) WP 60K_9x15:Pyropen jr.qxd 06.12.12 16:04 Seite 2528

1. Afloje y retire la punta girando a la derecha la tuerca moleteada, como se muestra arriba.

2. Asegúrese de que la palanca de control del gas esté en la mitad.

3. Empuje hacia arriba el interruptor de apertura del gas.

4. Inicie la combustión, como se muestra arriba, con un mechero.

5. Ajuste la altura de la llama moviendo la palanca de control del gas a la izquierda /

derecha. Cómo usar como antorcha Cambie la unidad de eyección cuando el gas no fluya. Empuje hacia arriba la unidad de eyección, la cual saldrá entonces. Inserte una unidad de eyección nueva y presiónela hacia abajo hasta que quede fija. Cómo cambiar la unidad de eyección Tuerca moleteada Palanca de control del gas Palanca de apertura del gas Unidad de eyección Felsökning Fallo: Causa del problema: Corrección: No se inicia la 1. Falta gas 1. Vuelva a llenar gas combustión butano

2. Unidad de eyección 2. Reemplace por una

rota, defectuosa o unidad de eyección gastada nueva

3. Presión de gas 3. Mueva la palanca

demasiado alta o de control del gas demasiado baja de la izquierda a la derecha. La punta no 1. Catalizador 1. Reemplace por una calienta desgastado punta nueva

2. Presión de gas 2. Vuelva a llenar gas

insuficiente butano. Si su aparato no funciona correctamente, llévelo al servicio técnico autorizado más próximo www.weller-tools.com. WP 60K_9x15:Pyropen jr.qxd 06.12.12 16:04 Seite 2629 Partes opcionales Punta de soldar redonda Ø 1 mm T005 18 443 99 Punta de soldar aplanada 2,4 mm T005 16 444 99 Punta de soldar aplanada 5 mm T005 16 446 99 Punta de soldar cónica 2 mm, 45° T005 16 445 99 Elimine los componentes y filtros cambiados en el aparato, así como aparatos en desuso, siguiendo la normativa vigente en su país. Reservado el derecho a realizar modificaciones técnicas. Puede consultar los manuales de instrucciones actualizados en www.weller-tools.com. Punta de soplete Ø 4.7 mm T005 16 447 99 Unidad de eyección Tapa protectora T005 16 450 99 Combustible butano para volver a llenar T005 16 160 99 WP 60K_9x15:Pyropen jr.qxd 06.12.12 16:04 Seite 27www.weller-tools.com Weller
