WSR 204 - Saldatrice Weller - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Saldatore e pistola ad aria calda a gas butano
Marca	Weller
Modello	WSR 204
Alimentazione	Gas butano non aromatico (ricarica T005 16 160 99)
Funzioni principali	Saldatura a stagno e getto d'aria calda
Regolazione della temperatura	Tramite leva di controllo del gas
Accensione	Piezoelettrica tramite foro di accensione
Punte disponibili	Cacciavite 2,4 mm, cacciavite Ø 5,0 mm, bisello 2 mm 45°, getto d'aria calda Ø 4,7 mm
Dimensioni (circa)	Lunghezza 200 mm, diametro 30 mm
Peso (circa)	200 g
Sicurezza	Non utilizzare vicino a fiamme o materiali combustibili; ventilazione obbligatoria; non forare né smontare
Manutenzione e pulizia	Pulire con un panno asciutto; non utilizzare detergenti a base di alcol
Pezzi di ricambio e riparabilità	Punte, cappuccio protettivo, unità di espulsione; riparazioni solo da un professionista autorizzato
Conservazione	Al riparo dal sole, temperatura inferiore a 40 °C, fuori dalla portata dei bambini
Utilizzo	All'aperto o in un luogo ben ventilato
Contenuto del manuale	31 pagine, disponibile in più lingue (PDF)

Domande frequenti - WSR 204 Weller

Quale tipo di gas utilizzare per il Weller WSR 204?

Utilizzare solo gas butano non aromatico di altissima qualità, come la ricarica Weller T005 16 160 99.

Come riempire il serbatoio del gas?

Assicurarsi che l'interruttore sia in posizione bassa. Tenere l'utensile verticalmente, beccuccio di riempimento verso l'alto. Introdurre il beccuccio del serbatoio del gas nel beccuccio di riempimento e premere fino a quando il troppo pieno non fuoriesce.

Come accendere il WSR 204?

Posizionare la leva di controllo del gas in posizione centrale, spingere l'interruttore di apertura del gas, quindi tirare l'anello zigrinato all'indietro per aprire i fori di accensione. Accendere mantenendo il foro aperto finché il catalizzatore non diventa incandescente.

Come regolare la temperatura di saldatura?

Azionare la leva di controllo del gas verso sinistra (più caldo) o destra (più freddo) per regolare la temperatura della punta.

Si può utilizzare il WSR 204 come pistola ad aria calda?

Sì, rimuovere la punta di saldatura ruotando l'anello zigrinato verso destra e installare la punta per getto d'aria calda. Accendere quindi normalmente dirigendo la fiamma verso il foro di accensione, non verso l'estremità della punta.

Quali sono le precauzioni di sicurezza importanti?

Non utilizzare mai l'apparecchio vicino a materiali infiammabili, non cercare una perdita con una fiamma, tenere mani e oggetti combustibili lontani dall'apertura di scarico e non conservare l'apparecchio a più di 40 °C.

Come pulire il saldatore?

Pulire l'apparecchio con un panno asciutto. Non utilizzare detergenti a base di alcol né altri solventi.

Dove posso trovare pezzi di ricambio?

Le punte di saldatura (rif. T0051644499, T0051644699, T0051644599), la punta per aria calda (T0051644799), il cappuccio protettivo (T0051645099) e la ricarica di gas sono disponibili presso i rivenditori autorizzati Weller.

Cosa fare se l'apparecchio non si accende?

Controllare il livello del gas (spia di livello sul serbatoio), assicurarsi che l'interruttore sia in posizione alta e che i fori di accensione siano puliti. Se il problema persiste, contattare un professionista autorizzato.

Il WSR 204 può essere utilizzato all'interno?

Sì, ma solo in un luogo molto ben ventilato, lontano da qualsiasi fonte di scintille o oggetti infiammabili.

MANUALE UTENTE WSR 204 Weller

Impiego come fiaccola

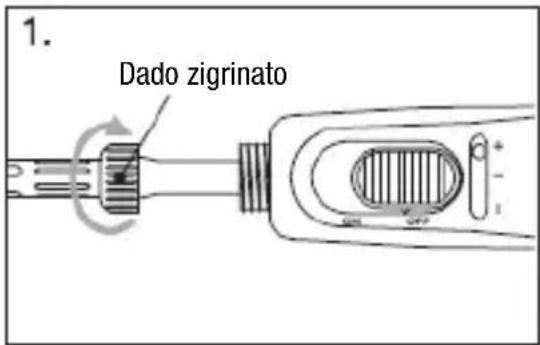

1. Sbloccare e rimuovere la punta girando il dado zigrinato versodestra come mostrato in precedenza.
2. Assicurarsi che la leva di controllo del gas sia posizionata al centro.
3. Inserire l'interruttore di apertura del gas.
4. Accendere come mostrato in precedenza.
5. Regolare l'altezza della fiamma muovendo la leva di controllo delgas da sinistra verso destra.

Come sostituire l'eiettore

Sostituire l'eiettore quando il gas nonscorre. Tirare l'eiettore verso l'alto, poi l'unitàsi stacca.Inserire il nuovo eiettore e poi premerel'unità verso il basso finché non è fis-sata.

Accessoires en option

Embout de soudage rond

∅ 1,0 mm

T0051844399

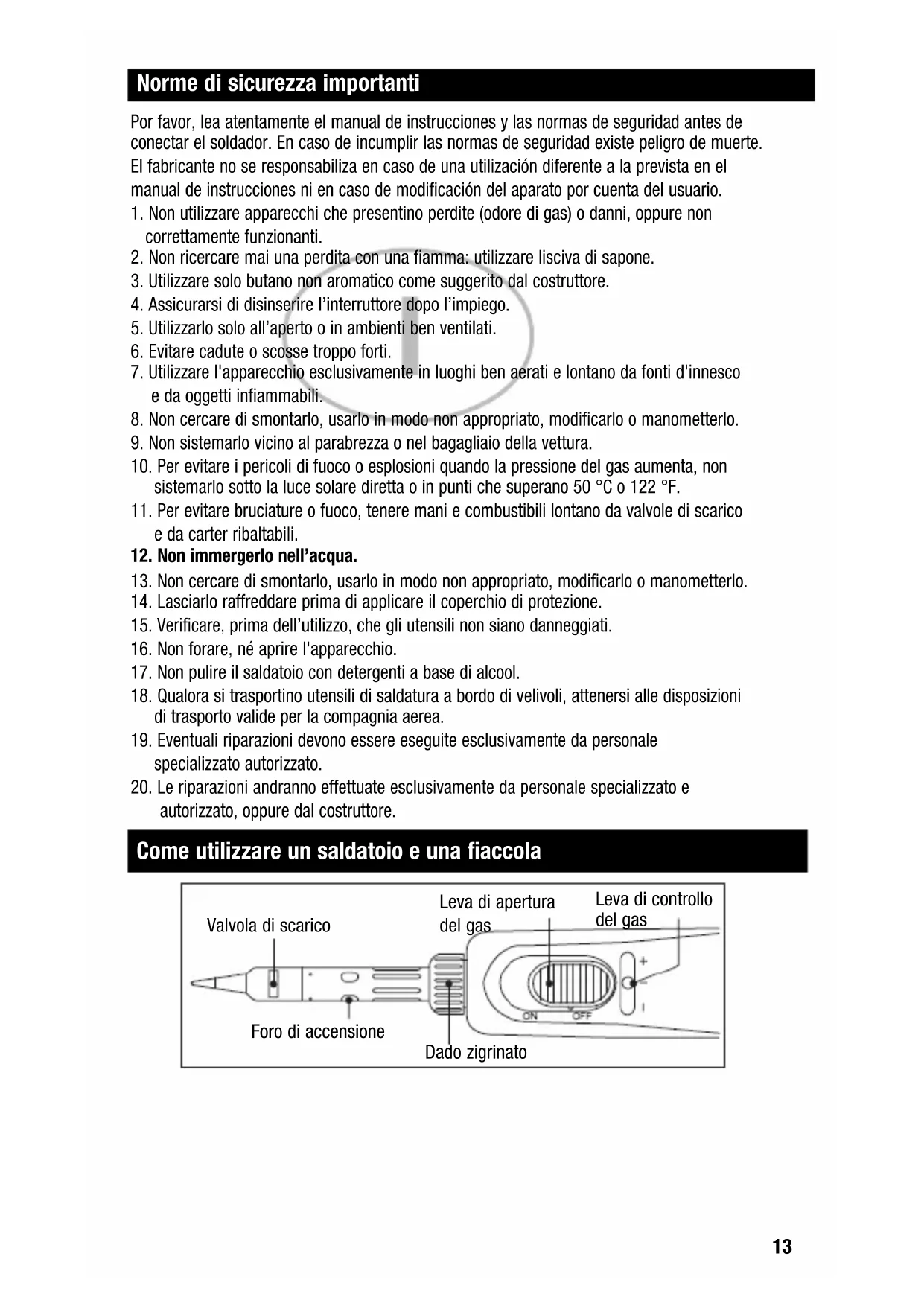

Norme di sicurezza importanti

1. Non utilizzare apparecchi che presentino perdite (odore di gas) o danni, oppure non correttamente funzionanti.
2. Non ricercare mai una perdita con una fiamma: utilizzare lisciva di sapone.
3. Utilizzare solo butano non aromatico come suggerito dal costruttore.
4. Assicurarsi di disinserire l'interruttore dopo l'impiego.
5. Utilizzarlo solo all'aperto o in ambienti ben ventilati.
6. Evitare cadute o scosse troppo forti.
7. Utilizzare l'apparecchio esclusivamente in luoghi ben aerati e lontano da fonti d'innesco e da oggetti infiammabili.
8. Non cercare di smontarlo, usarlo in modo non appropriato, modificarlo o manometterlo.
9. Non sistemarlo vicino al parabrezza o nel bagagliaio della vettura.
10. Per evitare i pericoli di fuoco o esplosioni quando la pressione del gas aumenta, non sistemarlo sotto la luce solare diretta o in punti che superano 50 °C o 122 °F.
11. Per evitare bruciature o fuoco, tenere mani e combustibili lontano da valvole di scarico e da carter ribaltabili.
12. Non immergerlo nell'acqua.
13. Non cercare di smontarlo, usarlo in modo non appropriato, modificarlo o manometterlo.
14. Lasciarlo raffreddare prima di applicare il coperchio di protezione.
15. Verificare, prima dell'utilizzo, che gli utensili non siano danneggiati.
16. Non forare, né aprire l'apparecchio.
17. Non pulire il saldatoio con detergenti a base di alcool.
18. Qualora si trasportino utensili di saldatura a bordo di velivoli, attenersi alle disposizioni di trasporto valide per la compagnia aerea.
19. Eventuali riparazioni devono essere eseguite esclusivamente da personale specializzato autorizzato.
20. Le riparazioni andranno effettuate esclusivamente da personale specializzato e autorizzato, oppure dal costruttore.

Come utilizzare un saldatoio e una fiaccola

Istruzioni di accensione

1. Posizionare la leva di controllo al centro e poi spingere l'interruttore di apertura del gas verso l'alto.
2. Per aprire i fori di accensione, spingere il dado zigrinato verso l'alto.
3. Accendere inserendo la fiamma nel foro aperto come illustrato inbasso.
   Tenere fermo il dado zigrinato finché il catalizzatore non èincandescente.
4. Regolare la temperatura della punta saldante muovendo la leva di controllo del gas da sinistra verso destra.

L'aria di scarico calda fuoriesce dall'apertura sulla punta. Per evitarefuoco e bruciature, tenere combustibili e mani lontano dall'apertura. Latemperatura della fiaccola può essere regolata muovendo la leva dicontrollo del gas da sinistra verso destra.

Come impiegare una punta a fiaccla

Sbloccare e rimuovere la punta girando il dado zigrinato e poi montareuna punta a fiaccola. L'accensione è uguale a quella della punta di saldatura. Accendere nel foro e non nella parte superiore della punta afiaccola.

Come introdurre il butano (T005 16 160 99)

Utilizzare solo butano di alta qualità.

1. Controllare il vetro spia del combustibile.
2. Prima di introdurre il butano, assicurarsi che l'interruttore sia disinserito.
3. Tenere ferma l'unità con l'ugello di riempimento verso l'alto.
4. Inserire l'ugello del contenitore del gas nell'ugello di riempimento e poi premere in basso. Il gas trabocca quando il serbatoio è pieno.

Impiego come fiaccola

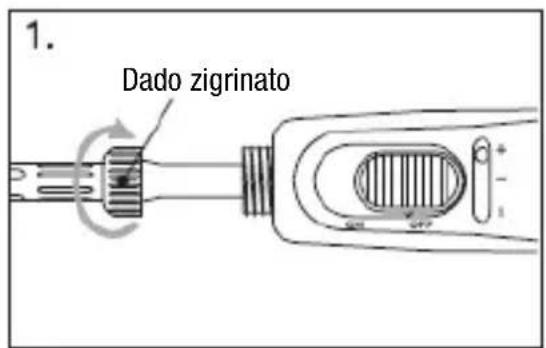

1. Sbloccare e rimuovere la punta girando il dado zigrinato versodestra come mostrato in precedenza.

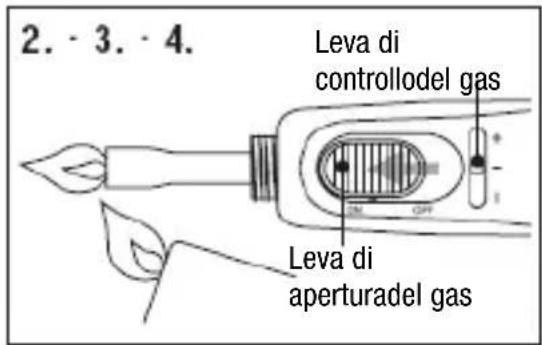

2. Assicurarsi che la leva di controllo del gas sia posizionata al centro.
3. Inserire l'interruttore di apertura del gas.
4. Accendere come mostrato in precedenza.
5. Regolare l'altezza della fiamma muovendo la leva di controllo delgas da sinistra verso destra.

Come sostituire l'eiettore

Sostituire l'eiettore quando il gas nonscorre. Tirare l'eiettore verso l'alto, poi l'unitàsi stacca.Inserire il nuovo eiettore e poi premerel'unità verso il basso finché non è fis-sata.

Localizzazione guasti

Anomalie:	Causa del problema:	Correzione:
Nessuna accensione	1. Mancanza di gas2. Eiettore rotto, intasato o usurato3. Pressione del gas troppo alta o troppo bassa	1. Ripristinare il livello del butano2. Sostituire l’eiettore3. Muovere la leva di controllo del gas da sinistra verso destra
La punta non si riscalda	1. Catalizzatore usurato2. Insufficiente pressione del gas	1. Sostituire la punta2. Ripristinare il livello del butano
Se un apparecchio non funziona correttamente, si raccomanda di portarlo al più vicino Centro Assistenza Clienti autorizzato www.weller-tools.com.

Parti opzionali

Punta di saldatura rotonda

∅ 1 mm

T005 18 443 99

Punta di saldatura a scalpello

2,4 mm

T005 16 444 99

Punta di saldatura a scalpello

5 mm

T005 16 446 99

Punta di saldatura a

taglioinclinato 2 mm, 45°

T005 16 445 99

Punta a fiaccola

∅ 4.7 mm

T005 16 447 99

Eiettore

Coperchio di

protezione

T005 16 450 99

Combustibile di butano

per il ripristino

T005 16 160 99

Sbloccare e rimuovere la punta girando il dado zigrinato e poi montareuna punta a fiaccola. L'accensione è uguale a quella della punta di saldatura. Accendere nel foro e non nella parte superiore della punta afiaccola.
