GEBRUIKSAANWIJZING 549095 SILVERLINE

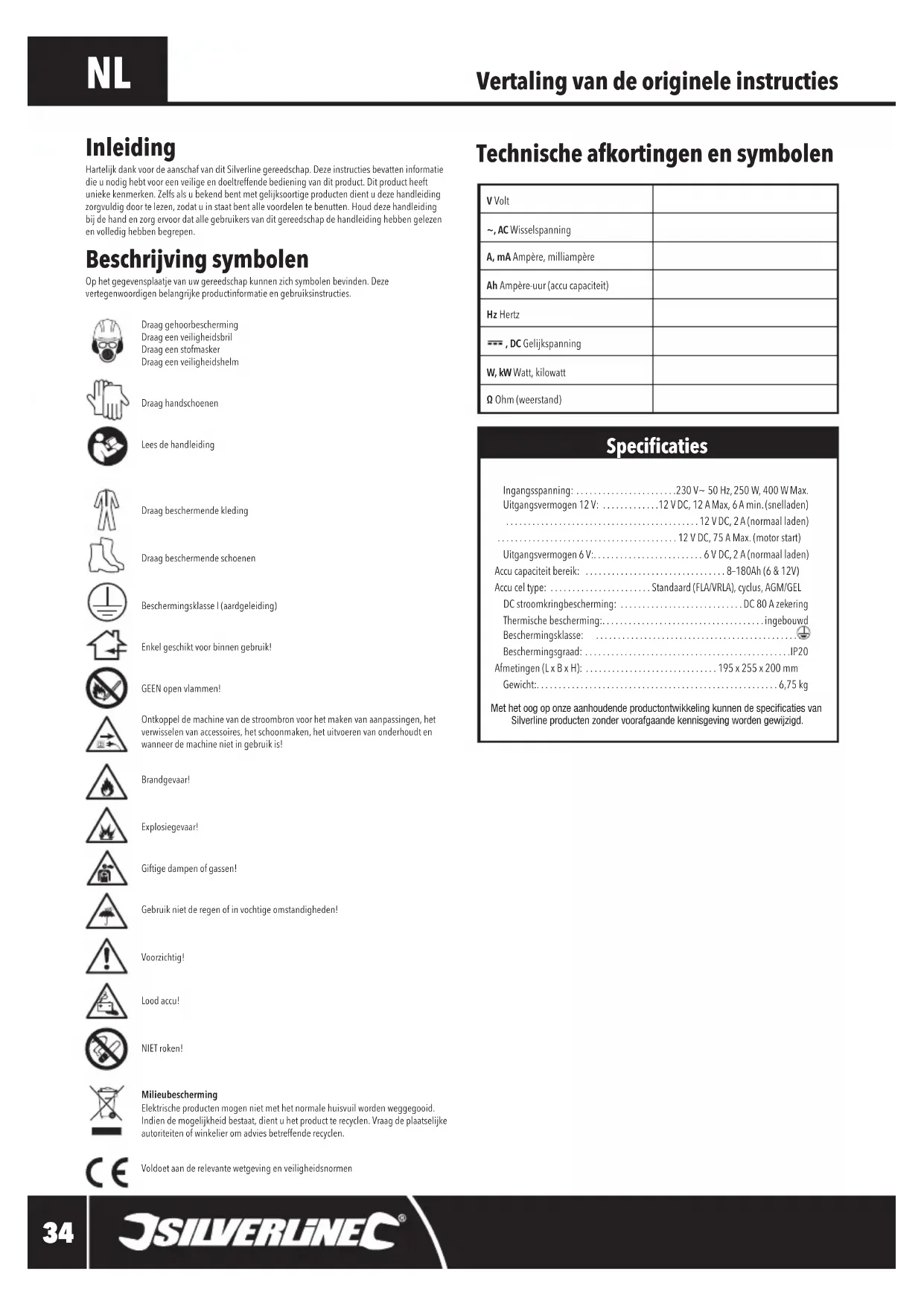

Vertaling van de originele instructies Technische afkortingen en symbolen Beschrijving symbolen Op het gegevensplaatje van uw gereedschap kunnen zich symbolen bevinden. Deze vertegenwoordigen belangrijke productinformatie en gebruiksinstructies.Draag gehoorbescherming Draag een veiligheidsbril Draag een stofmaskerDraag een veiligheidshelmDraag handschoenenLees de handleidingDraag beschermende kledingDraag beschermende schoenenBeschermingsklasse I (aardgeleiding)Enkel geschikt voor binnen gebruik!GEEN open vlammen!Ontkoppel de machine van de stroombron voor het maken van aanpassingen, het verwisselen van accessoires, het schoonmaken, het uitvoeren van onderhoudt en wanneer de machine niet in gebruik is!Brandgevaar!Explosiegevaar!Giftige dampen of gassen!Gebruik niet de regen of in vochtige omstandigheden!Voorzichtig!Lood accu!NIET roken!Milieubescherming Elektrische producten mogen niet met het normale huisvuil worden weggegooid. Indien de mogelijkheid bestaat, dient u het product te recyclen. Vraag de plaatselijke autoriteiten of winkelier om advies betreffende recyclen.Voldoet aan de relevante wetgeving en veiligheidsnormen Inleiding Hartelijk dank voor de aanschaf van dit Silverline gereedschap. Deze instructies bevatten informatie die u nodig hebt voor een veilige en doeltreffende bediening van dit product. Dit product heeft unieke kenmerken. Zelfs als u bekend bent met gelijksoortige producten dient u deze handleiding zorgvuldig door te lezen, zodat u in staat bent alle voordelen te benutten. Houd deze handleiding bij de hand en zorg ervoor dat alle gebruikers van dit gereedschap de handleiding hebben gelezen en volledig hebben begrepen.V Volt~, AC WisselspanningA, mA Ampère, milliampèreAh Ampère-uur (accu capaciteit)Hz Hertz , DC GelijkspanningW, kW Watt, kilowattΩ Ohm (weerstand) Specicaties

silverlinetools.com risico op het per ongeluk starten van het elektrische gereedschap. d) Berg elektrisch gereedschap dat niet in gebruik is op buiten bereik van kinderen en laat mensen die niet bekend zijn met het elektrische gereedschap of met deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in de handen van onervaren gebruikers. e) Onderhoud uw elektrisch gereedschap. Controleer op foutieve uitlijning of het vastslaan van bewegende delen, gebroken onderdelen en elke andere afwijking die de werking van het elektrische gereedschap zou kunnen beïnvloeden. Indien het elektrische gereedschap beschadigd is, moet u het laten repareren voordat u het weer gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap. f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe messen slaan minder snel vast en zijn gemakkelijker te bedienen. g) Gebruik het elektrische gereedschap, toebehoren en onderdelen, etc. volgens deze instructies en volgens bestemming voor het specieke type elektrisch gereedschap, en houd daarbij rekening met de werkomstandigheden en het uit te voeren werk. Gebruik van elektrisch gereedschap voor werkzaamheden die verschillen van die waarvoor het apparaat bestemd is, kan leiden tot gevaarlijke situaties. WAARSCHUWING: Bij het gebruik in Australië of Nieuw-Zeeland, is het aanbevolen de machine te allen tijde met gebruik van een aardlekschakelaar met een maximale lekstroom van 30 mA te gebruiken.

a) Laat uw elektrische gereedschap onderhouden door een gekwaliceerde vakman en gebruik alleen identieke vervangstukken. Zo bent u er zeker van dat de veiligheid van het elektrische gereedschap gewaarborgd blijft. Acculader veiligheid WAARSCHUWING: Tijdens laden en starten produceren lood accu’s ontvlambare en explosieve gassen. Laad accu’s nooit in de buurt van ontstekingsbronnen als open vlammen, vonken en warmtebronnen. Rook niet. Wanneer u tijdens het opladen een gaslucht waarneemt ontkoppelt u de klemmen NIET. Open alle ramen en deuren voor een maximale ventilatie. Wanneer de lucht opgeklaard is ontkoppeld u de oplader van de stroombron. WAARSCHUWING: Bij het werken met of in de buurt van loodzuuraccu’s dient er een persoon aanwezig te zijn die u in geval van nood hulp kan helpen

• Raadpleeg de instructies van de accufabrikant voordat u de accu oplaadt

• De lader mag niet in contact komen met oplosmiddelen als verfverdunner en benzine

• Tenzij de accu van het 'onderhoudsvrije' type is, controleert u of het elektrolytniveau op peil is voor u met laden begint

• Controleer of het accu type (AGM, gel, etc.) en de capaciteit (Ah) compatibel zijn met de lader

• Voor het hanteren van loodaccu’s neemt u alle sieraden af

• Voor het hanteren van loodaccu’s draagt u beschermende handschoenen en een veiligheidsbril

• Om vonken te voorkomen, is het dragen van kleding met synthetische vezels die mogelijk statische elektriciteit bevatten afgeraden

• Gebruik de oplader niet voor het opladen van niet-oplaadbare accu’s of accu’s waarvoor de oplader niet ontworpen is

• Gebruik de lader in droge omstandigheden

• Laad geen bevroren accu’s op

• Laad geen lekkende, gebroken of anders beschadigde accu’s op

• Wanneer het stroomsnoer beschadigt is, laat u deze door de fabrikant vervangen om gevaren te voorkomen

• Laad accu’s in een goed geventileerde ruimte met een continue luchtstroom op

• Zorg voor een minimale vrije ruimte van 600 mm rondom de oplader voor een goede ventilatie

• Deze oplader is ontworpen voor het opladen van één accu tegelijk

• Accu’s horen rechtopstaand opgeladen te worden

• Plaats de accu zo ver mogelijk van de oplader af

• Hanteer aansluitpunten op armlengte

• Ontkoppel de stroomtoevoer voor het maken/breken van aansluitpunten

• Metalen onderdelen mogen niet in komen met de aansluitpunten

• Zorg dat de klemmen van de positieve en negatieve kabels elkaar niet raken

• Wanneer de accu niet blijkt op te laden vervangt u deze

• Laadt accu’s na het opladen 15 minuten afkoelen

• Wanneer huid of kleding in contact komt met het accuzuur wast u dit onmiddellijk met water en zeep

• Wanneer het accuzuur in de ogen terecht komt wast u deze grondig met water. Raadpleeg onmiddellijk medische hulp

• Accu’s horen op de correcte wijze verwijdert te worden. Verwijder accu’s niet met uw huishoudelijk afval

• Houd de lader en accu’s schoon. Vuil zorgt mogelijk voor kortsluiting. Wanneer de instructies niet opgevolgd worden, is oververhitting en brand mogelijk het resultaat

• Accu’s dienen op een droge plek, op kamertemperatuur (20°C) opgeborgen worden. Zorg ervoor dat accu’s, wanneer opgeborgen, niet kunnen zorgen voor kortsluiting

• Recycle loodaccu’s. Neem contact op met uw gemeente voor de juiste recycleprocedure. Wanneer accu’s teruggezonden worden bedekt u de accupolen met isolatietape

• Houdt loodaccu’s te allen tijde uit de buurt van kinderen Algemene veiligheid (Powertool Safety) WAARSCHUWING Lees alle bediening- en veiligheidsvoorschriften. Het niet opvolgen van alle voorschriften die hieronder vermeld staan, kan resulteren in een elektrische schok, brand en/ of ernstig letsel. WAARSCHUWING: De machine is niet geschikt voor gebruik door personen met een verminderde mentale of fysieke gesteldheid of een gebrek aan ervaring, tenzij de persoon wordt begeleid of geïnstrueerd door een persoon verantwoordelijk voor de veiligheid Bewaar deze voorschriften voor toekomstig gebruik. De term “elektrisch gereedschap” in alle hieronder vermelde waarschuwingen heeft betrekking op uw elektrische gereedschap dat op de stroom is aangesloten (met een snoer) of met een accu wordt gevoed (snoerloos).

1) Veiligheid in de werkruimte

a) Houd de werkruimte schoon en zorg voor een goede verlichting. Rommelige en donkere ruimtes leiden vaak tot ongelukken. b) Werk niet met elektrisch gereedschap in explosieve omgevingen, bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap brengt vonken teweeg die stof of dampen kunnen doen ontbranden. c) Houd kinderen en omstanders uit de buurt wanneer u elektrisch gereedschap bedient. Door aeiding kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) De stekkers van het elektrische gereedschap moeten passen bij het stopcontact. Pas de stekker niet aan. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Het gebruik van ongewijzigde stekkers en passende stopcontacten vermindert het risico op een elektrische schok. b) Vermijd lichamelijk contact met geaarde oppervlakken zoals pijpen, radiatoren, fornuizen en koelkasten. Het risico op een elektrische schok neemt toe als uw lichaam geaard wordt. c) Laat elektrisch gereedschap niet nat worden. Wanneer elektrisch gereedschap nat wordt, neemt het risico op een elektrische schok toe. d) Beschadig het snoer niet. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, te trekken of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Een beschadigd of in de knoop geraakt snoeren verhoogt het risico op een elektrische schok toe. e) Wanneer u elektrisch gereedschap buiten gebruikt, maak dan gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis. Gebruik een verlengsnoer dat geschikt is voor gebruik buitenshuis om het risico op een elektrische schok te verminderen. f) Indien het onvermijdelijk is elektrisch gereedschap te gebruiken in een vochtige omgeving, gebruik dan een energiebron met een aard lek beveiliging (Residual Currency Device). Het gebruik van een RCD vermindert het risico op een elektrische schok. g) WAARSCHUWING: Wanneer de machine in Australië of Nieuw-Zeeland gebruikt wordt, met een lekstroom van 30 mA of lager, is het gebruik van een aardlekschakelaar aanbevolen

3) Persoonlijke veiligheid

a) Blijf alert en gebruik uw gezonde verstand wanneer u elektrisch gereedschap bedient. Gebruik het elektrisch gereedschap niet wanneer u vermoeid bent of onder invloed van drugs, alcohol of medicijnen. Onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig letsel. b) Maak gebruik van persoonlijke bescherming. Draag altijd een veiligheidsbril. Passende bescherming voor de omstandigheden, zoals een stofmasker, niet-slippende veiligheidsschoenen een helm of gehoorbescherming, vermindert het risico op persoonlijk letsel. c) Zorg ervoor dat het apparaat niet per ongeluk wordt gestart. Controleer of de schakelaar in de ‘uit’ stand staat voordat u de stekker in het stopcontact steekt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het aansluiten op de stroom van elektrisch gereedschap met de schakelaar ingeschakeld kan tot ongelukken leiden. d) Verwijder alle stel- of moersleutels voordat u het elektrische gereedschap inschakelt. Een moer- of stelsleutel die zich op een draaiend onderdeel van het elektrische gereedschap bevindt, kan leiden tot letsel. e) Reik niet te ver. Blijf altijd stevig en in balans staan. Zo houdt u meer controle over het elektrische gereedschap in onverwachte situaties. f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en los hangende haren kunnen vast komen te zitten in bewegende delen. g) Als er onderdelen voor stofafvoer- en stofverzameling worden meegeleverd, sluit deze dan aan en gebruik deze op de juiste wijze. Het gebruik van deze onderdelen kan het risico op stofgerelateerde ongelukken verminderen.

4) Gebruik en verzorging van elektrisch gereedschap

a) Forceer elektrisch gereedschap niet. Gebruik elektrisch gereedschap dat geschikt is voor het werk dat u wilt uitvoeren. Geschikt elektrisch gereedschap werkt beter en veiliger op een passende snelheid. b) Gebruik het elektrische gereedschap niet als de schakelaar het apparaat niet in- en uitschakelt. Elektrisch gereedschap dat niet bediend kan worden met de schakelaar is gevaarlijk en moet gerepareerd worden. c) Haal de stekker uit het stopcontact voordat u instellingen aanpast, toebehoren verwisselt of het elektrische gereedschap opbergt. Dergelijke voorzorgsmaatregelen verminderen het 549095_Manual .indd 35 08/08/2017 14:09NL

1 Digitaal scherm 2 Draaghandvat 3 Ventilatiegaten 4 Digitale schermknop 5 Accutype knop 6 Laadstart knop 7 Zekering 8 Zwarte negatieve klem 9 Rode positieve klem 10 Achter ventilator 11 Stroomsnoer Onderdelenlijst Gebruiksdoel Acculader, geschikt voor het opladen van losstaande en voertuig natte cel loodaccu’s. 12 V (normaal 6 cel) en 24 V (normaal 12 cel) accu’s zijn geschikt. De lader is tevens geschikt voor het starten van dezelfde accu’sLet op: De eenheid is niet geschikt voor het opladen van elektrische voertuigen met een ingebouwde, oplaadbare accu Het uitpakken van uw gereedschap

• Pak uw toestel / gereedschap uit. Inspecteer het en zorg dat u met alle kenmerken en functies vertrouwd raakt• Controleer of alle onderdelen aanwezig zijn en in goede staat verkeren. Als er onderdelen ontbreken of beschadigd zijn, zorg dan dat deze vervangen worden voor u dit toestel / gereedschap gebruikt Voorafgaand de gebruik WAARSCHUWING: Sluit de eenheid niet op de stroombron aan totdat zo aangegeven in onderstaande stappen WAARSCHUWING: Controleer de eenheid en de kabels voor elk gebruik op slijtage en beschadiging WAARSCHUWING: Gebruik de eenheid enkel in een droge en goed geventileerde ruimte WAARSCHUWING: Plaats de eenheid op een vlakke en stabiele ondergrond, waar de eenheid en de kabels geen struikelgevaar veroorzaken BELANGRIJK: Het is aanbevolen de accu te ontkoppelen van het voertuig voordat u de accu oplaad. Zo voorkomt u beschadiging van de elektrische componenten/accessoires van het voertuig. Voordat u de accu ontkoppeld controleert u of deze compatibel is met de lader/starterTypische voertuig Ah waardes (te gebruiken als uitgangspunt; altijd de voertuig accu controleren)Motor-capaciteit<1300 cc 5 - 15 Ah 15 - 30 Ah 35 - 45 Ah - 60 - 110 Ah>1300 cc - - 45 - 65 Ah 45 - 65 Ah 60 - 110 AhDiésel - - 60 - 90 Ah 60 - 90 Ah 60 - 110 AhBELANGRIJK: Voordat u een onderhoudstype accu oplaadt, dient u het elektrolytniveau te controleren. Voor het verzekeren van een duurzaam accugebruik houdt u de elektrolytniveaus op/dicht bij het maximale niveau. Bij het bijvullen van de kamers is het dragen van beschermende handschoenen verplicht. Maak gebruik van gedestilleerd water en gebruik GEEN kraanwater. Laat de doppen na het bijvullen en tijdens het laden af van de kamers als dit door de fabrikant aanbevolen wordt Accutype selectieknop
• Gebruik deze knop voor het selecteren van de juiste accu 12 V loodzuuraccu: Sterkere, korte energiestoten. SLI (Starting-Lighting-Contact) accu’s. Het voornaamste doeleinde is het starten van een motor 12 V deep cycle: natte cel, VRLA-accu en opbouwaccu’s. Voorziet een stabiele energiehoeveelheid aan caravans en campers. Het voornaamste doeleinde is het uitvoeren van vele laadcyclussen zonder accucapaciteit verlaging12 V AGM/GEL: AMG en gel accu’s. Deep cycle accu’s vereisen een specieke laadsnelheid 6 V loodzuuraccu: Sterkere, korte energiestoten. SLI (Starting-Lighting-Contact) accu’s. Het voornaamste doeleinde is het starten van een motor Laadstart knop
• Gebruik deze knop voor het selecteren van de juiste laadstandSnelladen: Voor het sneller opladen van accu’s met een grotere stroomuitgang. Voornamelijk gebruikt voor het sneller opladen van accu’s in voertuigen die mogelijk met startkabels gestart dienen te worden. Deze stand is niet geschikt voor algemeen opladen of voor het laden van deep-cycle accu’sNormaal laden: Gebruikt voor normaal, langzaam opladen van alle accutypes Start: Voor het geven van een tijdelijke AC naar DC boosts aan voertuigen die gestart proberen te worden. (Zie: ‘Het selecteren van de start stand’) Het aansluiten op de accu (voertuig)
• De lader is enkel geschikt voor gebruik op 6 V/12 V, negatief geaarde systemen wanneer de accu in het voertuig gemonteerd is• Marine accu’s dienen naar het droge verplaatst te worden. De lader is niet geschikt voor gebruik in het marine milieu• Controleer het accu vloeistofgehalte wanneer mogelijk voordat u de accu oplaadt. Vul de accu wanneer nodig met gedestilleerd water bij. Controleer de handleiding van de accu fabrikant om te controleren of de isolatiedoppen tijdens het laden verwijdert dienen te zijn• Zorg ervoor dat de motor en alle elektrische accessoires, als de koplampen en de radio, zijn uitgeschakeld. Houdt de motorkap, de kattenbak en toegangspanelen tijdens het laden geopend• De positieve pool wordt normaal gesproken aangeduid met een ‘+’ en de negatieve pool met een ‘-‘. Wanneer u enigszins onzeker bent betreft de accupolen vraagt u professionele assistentie• Verwijs naar de handleiding van de fabrikant om te zien of de accu tijdens het laden ontkoppeld dient te wordenVoor opladen1. Ontkoppel de negatieve ‘-‘ accuklem2. Ontkoppel de positieve ‘+’ accuklem3. Als de accupolen/klemmen verroest zijn, maakt u deze met een geschikte staalborstel schoon4. Sluit de rode positieve klem (9) op de positieve accupool aan5. Sluit de zwarte negatieve klem (8) op de negatieve accupool aan6. Controleer of de klemmen goed aangesloten zijn en niet los kunnen raken tijdens het laadprocesVoor startstand:Let op: De eenheid is geen jumpstarter. De lader voorziet een boost aan een ontladen maar gezonde accu1. Als de accupolen/klemmen verroest zijn, maakt u deze met een geschikte staalborstel schoon2. Sluit de rode positieve klem (9) op de positieve accupool aan3. Sluit de zwarte negatieve klem (8) op de negatieve accupool aan4. Controleer of de klemmen goed aangesloten zijn en niet los kunnen raken tijdens het laadproces Het aansluiten op de accu (vrijstaand)
• De lader is enkel geschikt voor gebruik op 6 V/12 V loodzuuraccu’s (natte cel), deep-cycle (opbouw) accu’s en AGM/gel accu’s• Controleer het accu vloeistofgehalte wanneer mogelijk voordat u de accu oplaadt. Vul de accu wanneer nodig met gedestilleerd water bij. Controleer de handleiding van de accu fabrikant om te controleren of de isolatiedoppen tijdens het laden verwijdert dienen te zijn• Zorg ervoor dat de accu en oplader op een vlak en stabiel oppervlak, in een goed geventileerde ruimte uit de buurt van kinderen geplaatst zijn• Identiceer de accupolen. De positieve pool is gemarkeerd met een ‘+’ en de negatieve pool is gemarkeerd met een ‘-‘. Als u enigszins twijfelt zoek dan professionele hulp1. Ontkoppel de negatieve ‘-‘ accuklem2. Ontkoppel de positieve ‘+’ accuklem3. Als de accupolen/klemmen verroest zijn, maakt u deze met een geschikte staalborstel schoon4. Sluit de rode positieve klem (9) op de positieve accupool aan5. Sluit de zwarte negatieve klem (8) op de negatieve accupool aan6. Controleer of de klemmen goed aangesloten zijn en niet los kunnen raken tijdens het laadproces Let op: Als de klemmen juist aangesloten zijn, geeft het display de spanning weer en ‘Connected’ wordt verlicht op het display. Als de klemmen onjuist aangesloten zijn, geeft het display 0.0 weer en wordt ‘Connected’ niet verlicht op het display Gebruik Het laden van de accu WAARSCHUWING: Gebruik de boost stand op de laadsnelheid schakelaar (6) slecht voor een 549095_Manual .indd 36 08/08/2017 14:09Automatische accu starter/lader, 12 A, 6/12 V549095

silverlinetools.com korte periode. Laat de accu niet alleen wanneer in de boost stand geladen wordt WAARSCHUWING: Laad een accu met een laag vloeistofniveau nooit op. Dit beschadigd de accu en produceert een grotere hoeveelheid ontvlambare/explosieve gassen BELANGRIJK: Dit is een 3-stap automatische lader. In de ‘normale’ laadstand kan de eenheid voor langere tijd op de aangesloten blijven. Houdt het laadproces in de gaten en ontkoppel de accu als het gewenste laadniveau bereikt isBELANGRIJK: Laad accu’s enkel in goed geventileerde ruimtes op om de ophoping van ontvlambare gassen te voorkomenBELANGRIJK: De lader dient op een geaard stopcontact aangesloten te wordenBELANGRIJK: Het is aanbevolen één accu per keer op te laden. Het gelijktijdig opladen van meerdere accu’s wordt niet in deze handleiding beschreven. Het is belangrijk dat spanning, capaciteit, laadniveau en ideaal gezien leeftijd en merk van alle accu’s overeenkomen. Het is tevens belangrijk dat de gecombineerde Ah waarde binnen het bereik (weergegeven in de specicaties) valt BELANGRIJK: Zorg er te allen tijde voor dat de kabels op de juiste accupolen aangesloten worden. Het onjuist aansluiten van de kabels kan de accu en het voertuig beschadigen en kan resulteren in explosie Het opladen van accu’s Let op: Volg de juiste bovenstaande procedure op, passend bij de locatie van accu, vrijstaand of aangesloten in het voertuig1. Controleer of de klemmen juist op de juiste accupolen aangesloten zijn en dat deze tijdens de laadprocedure niet los kunnen raken2. Sluit de eenheid op de stroombron aan3. Zorg ervoor dat de accutype knop (5) en de laadstart knop (6) in de juiste standen geschakeld zijn (Zie: ‘Accutype selectieknop’ en ‘Laadstart knop’ voor verdere informatie)• Om door alle standen heen te schakelen met gebruik van de digitale schermknop (4), de accutype knop (5) en de laadstart knop (6), drukt u elke individuele knop herhaaldelijk in tot het lampje de gewenste stand bereiktLet op: Houdt het laadniveau, aangeduid door de lampjes op het scherm (1), regelmatig in de gaten:- Aangesloten: De oplader is juist op de accu aangesloten en de accu word herkend- Opladen: De accu wordt juist opgeladen- Opgeladen: De accu is volledig opgeladen en de oplader kan ontkoppeld worden• Wanneer het gewenste laadniveau bereikt is, ontkoppeld u de oplader van de stroombron voordat u de zwarte negatieve klem (8) loskoppelt, gevolgd door de rode positieve klem (9)• Bij het opladen van koude accu’s is de start laadsnelheid mogelijk wat lager. Probeer bevroren accu’s niet op te laden• Beschadigde (kortsluiting) accu’s trekken een erg hoge stroomsterkte zonder dat de accu opgeladen wordt. Als het laadniveau en de stroomvraag na 5-10 minuten niet verandert, is de accu mogelijk beschadigd. Stop het laden en laat de accu door een professional nakijken• Sluit de accu op het voertuig aan en zorg daarbij voor een juiste accupool aansluitingBELANGRIJK: Ontkoppel de oplader van de stroombron voordat u de accu ontkoppeld van de oplader. Als u de accu niet ontkoppeld overlaad en beschadigd u deze mogelijk Het selecteren van de startstand Deze stand voorziet een korte 75 A stroomstoot aan lege of zwakke accu’s om te assisteren bij jumpstarten BELANGRIJK: Schakel deze stand enkel uit door het verwijderen van de stekker uit het stopcontact WAARSCHUWING: Zorg ervoor dat alle aansluitingen juist en in de juiste volgorde gemaakt zijn om beschadiging aan elektronische systemen te voorkomen. Het is de gebruikers verantwoordelijkheid de eenheid anders dan beschreven in de handleiding te gebruikenBELANGRIJK: Deze functie is niet geschikt voor accu’s met een Ah waarde onder 45, waar deze accu’s beschadigd kunnen rakenLet op: De oplader is voorzien van een ingebouwd analyseprogramma om de accu te beschermen tegen sulfatering en snelle spanningsdalingen. Als de oplader aangesloten is op een erg zwakke accu, schakelt de oplader niet in. Tijdens het analyseproces wordt de accu met lage stroomsterktes, aangeduid door het lampje, en het scherm geeft ‘0’ weer. Dit betekent dat de startstand niet gebruikt kan worden zodat de accu niet beschadigd kan raken. Herstart de oplader en laad de accu eerst op met gebruik van de snellaad stand of Let op: Diesel motors en grote motoren vereisen een stroomsterkte boven 75 A voor jumpstarten. Laad de accu tot minimaal 60% op met behulp van de laadindicator op het digitale scherm (1). Sluit deze stand af door de eenheid te ontkoppelen van de stroombronBij het gebruik van deze stand: - Zorg ervoor dat de accu licht geladen is; de automatische oplader is geen jumpstarter maar kan assisteren bij het starten van voertuigen met ontladen accu’s Let op: Voor het snelladen van een gedeeltelijk ontladen accu, laad u de accu voor 5-10 minuten met de accutype knop (5) in de juiste stand en de laadstart knop (6) gesteld op de snellaad stand1. Zorg ervoor dat de voertuigklemmen juist op de juiste polen aangesloten zijn; positief ‘+’ op positief en negatief ‘-‘ op negatief2. Steek de stekker van de eenheid in het stopcontact3. Sluit de rode positieve klem (9) op de positieve accupool aan4. Sluit de negatieve klem (8) op de negatieve accupool aan5. Bij een juiste aansluiting wordt het juiste accutype automatisch geselecteerd; controleer dit en pas dit wanneer vereist aan met behulp van de accutype knop (5)6. Selecteer de startstand door de laadstart knop (6) in te drukken tot de gewenste stand weergegeven wordt7. Het digitale scherm geeft ‘0’ weer8. Draai de sleutel in het contact om de motor te proberen te starten. Het scherm beeld een ‘5’ af en telt af: 2 seconden analyse en 3 seconden jumpstart ondersteuning met 75 A9. Tijdens het aftellen geeft de lader een korte 75 A stoot, gevolgd met 180 seconde veiligheidspauze, om de motor zo te proberen te starten10.Na de pauze start de 5 seconden cyclus opnieuw, gevolg door een nieuwe veiligheidspauze- Gebruik de startcyclus slechts 5 keer- Als de motor na 5 pogingen niet start, laat u de accu volledig afkoelen en schakelt u naar een andere laadstand om de accu op te laden voordat de startstand opnieuw gebruikt- Als de motor gestart is, selecteert u de generator stand (‘Alternator’) op het digitale scherm (1) om te zien of de generator werkt. Als deze 100 weergeeft functioneert deze juist. Als de lezing anders is dan 100, is de voertuig generator mogelijk defect en dient deze door een professionele automonteur nagekeken te worden- Als de accu na het opladen en een nieuwe poging met het gebruik van de startstand nog niet start, dan is de accu mogelijk defect of is er een technisch defect in het voertuig. Laat de accu en het voertuig door een professionele automonteur nakijken Het ontkoppelen van de accu 1. Ontkoppel de zwarte negatieve klem (8) van de negatieve (-) accupool2. Ontkoppel de rode positieve klem (9) van de positie (+) accupool3. Ontkoppel de oplader van de stroombron4. Plaats enige accupool doppen, wanneer aanwezig, terug op de accupolenLet op: Bij het aansluiten van de accu in het voertuig:- Sluit de positieve (+) pool aan- Sluit de negatieve pool (-) aan- Bevestig enige kappen terug op de accu Accessoires

• Uw Silverline vakhandelaar heeft een groot assortiment aan hoogwaardig voertuig gereedschap. Neem contact op met uw plaatselijke vakhandelaar Onderhoud WAARSCHUWING: Ontkoppel de accu van de oplader en de oplader van de stroombron voordat u de machine schoonmaakt of enig onderhoud uitvoertHet vervangen van de zekering• De zekering (7) dient mogelijk regelmatig vervangen te worden• Als de zekering springt, dient u de oorzaak vast te stellen en het probleem op te lossen voordat u de zekering vervangt• Verwijder de zekering kap door de zijkanten voorzichtig in te drukken• Schroef de zekering met de geschikte open steeksleutel los• Vervang de zekering met exact hetzelfde type (80 A) zekering. Neem contact op met uw Silverline vakhandelaar voor vervangende onderdelen• Draai de nieuwe zekering voorzichtig vast• Bevestig de zekering kap terug op de eenheidLet op: De interne zekering is niet toegankelijk en dient, wanneer gesprongen, door een gekwaliceerde elektricien vervangen worden Schoonmaak
• De machine is wordt over het algemeen gezien als onderhoudsvrij• Houdt de machine te allen tijde schoon• Maak metalen en plastic onderdelen met een droge doek schoon• De machine mag niet nat worden• Gebruik geen schurende middelen en oplosmiddelen voor het schoonmaken van de machine Opberging
• Berg de machine op een droge en schone plek, uit de buurt van kinderen op Verwijdering Bij de verwijdering van elektrische machines neemt u de nationale voorschriften in acht.• Elektrische en elektronische apparaten mogen niet met uw huishoudelijk afval worden weggegooid• Neem contact op met uw gemeente voor informatie betreffende de verwijdering van elektrisch gereedschap 549095_Manual .indd 37 08/08/2017 14:09NL

Probleem Mogelijke oorzaak Oplossing De zekering (7) is gesprongen Accuklemmen hebben elkaar geraakt Vervang de zekering en voorkom de aanraking tussen de klemmen Accuklemmen zijn verkeerdom aangesloten Vervang de zekering en zorg ervoor dat de klemmen juist aangesloten worden Interne accu fout Vervang de zekering en accu Ontladen accu laadt niet op Slechte aansluiting Controleer de klemaansluitingen. Maak de klemmen wanneer nodig schoon Accu gesulfateerd Neem contact op met een accuspecialist voor het herstellen van de gesulfateerde accu De zekering gesprongen Vervang de zekering 12 V accu met 6 V gestelde uitgang Gebruik de juiste instelling Ontladen accu laadt erg langzaam op Lage accutemperatuur De laadsnelheid verhoogd naarmate de accutemperatuur stijgt Waterniveau neemt sterk af en het water kookt en verdampt De accu is overladen Ontkoppel de lader van de stroombron en zorg ervoor dat de werkruimte goed geven- tileerd is. Rook niet en doof open vlammen. Vul de accu bij met gedestilleerd water (volg de instructies van de fabrikant) en controleer of de accu in een bruikbare staat verkeerd Lader is in boost stand gelaten 6 V accu wordt op 12 V opgeladen Probleemopsporing 549095_Manual .indd 38 08/08/2017 14:09Automatische accu starter/lader, 12 A, 6/12 V549095

silverlinetools.com Voorwaarden Silverline Tools Garantie Dit Silverline product komt met 3 jaar garantie. Registreer dit product binnen 30 dagen van aankoop op www.silverlinetools.com om in aanmerking te komen voor 3 jaar garantie. De garantieperiode begint op de datum van aankoop op het ontvangstbewijs. Het gekochte product registreren Ga naar: silverlinetools.com, kies Registration (registratie) en voer het volgende in:• Uw persoonlijke gegevens• De gegevens van het product en de aankoopU ontvangt het garantiebewijs in PDF-vorm. Druk het af en bewaar het bij het product.De garantieperiode gaat in vanaf de datum van aankoop op het ontvangstbewijs.

BEWAAR HET ONTVANGSTBEWIJS OP EEN VEILIGE

PLAATS Als dit product binnen 30 dagen van de aankoopdatum een fout heeft, breng het dan naar de winkelier waar u het heeft gekocht, met uw ontvangstbewijs, en met vermelding van de details van de storing. U kunt om een nieuwe vragen of om uw geld terug.Als dit product na de periode van 30 dagen een fout heeft, stuur het dan naar:Silverline Tools Service Centre PO Box 2988 Yeovil BA21 1WU, GBAlle claims moeten binnen de garantieperiode worden ingediend.U moet het originele ontvangstbewijs geven met de datum van aankoop, uw naam, adres en plaats van aankoop voordat er aan kan worden gewerkt.U moet nauwkeurige gegevens verschaffen van de fout die verholpen moet worden.Claims die binnen de garantieperiode worden ingediend, worden door Silverline Tools nagelopen om te kijken of het probleem een kwestie is van de materialen of de fabricage van het product.De verzendkosten worden niet vergoed. De geretourneerde items moeten voor de reparatie in een redelijk schone en veilige staat verkeren en moeten zorgvuldig worden verpakt om schade en letsel tijdens het vervoer te voorkomen. Ongeschikte en onveilige leveringen kunnen worden afgewezen.Al het werk wordt uitgevoerd door Silverline Tools of een ofciële reparatiedienst.De garantieperiode wordt niet door de reparatie of vervanging van het product verlengd.Defecten waarvan wij beschouwen dat ze onder de garantie vallen, worden verholpen door middel van gratis reparatie van het gereedschap (exclusief verzendingskosten) of door vervanging door een gereedschap in perfecte staat van werking.De ingehouden gereedschappen of onderdelen die zijn vervangen, worden het eigendom van Silverline Tools. De reparatie of vervanging van het product onder garantie zijn voordelen die bijkomstig zijn aan uw wettelijke rechten als consument, en hebben daar geen invloed op. Wat is gedekt: De reparatie van het product, mits naar tevredenheid van Silverline Tools kan worden vastgesteld dat de gebreken het gevolg zijn van defecte materialen of fabrieksfouten binnen de garantieperiode.Onderdelen die niet meer verkrijgbaar zijn en die niet meer worden vervaardigd worden door Silverline Tools vervangen door een functionele vervanging.Gebruik van dit product in de EU. Wat niet is gedekt: Silverline Tools geeft geen garantie op reparaties als gevolg van:Normale slijtage veroorzaakt door gebruik in overeenstemming met de bedieningsinstructies zoals zaagbladen, borstels, riemen, gloeilampen, batterijen enz.De vervanging van geleverde accessoires zoals boortjes, zaagbladen, schuurvellen, snijschrijven en aanverwante producten.Accidentele schade, storingen veroorzaakt door nalatigheid in gebruik of verzorging, misbruik, verwaarlozing, onvoorzichtige bediening en hantering van het product.Gebruik van het product voor andere doeleinden dan normaal huishoudelijk gebruik.Alle soorten wijzigingen en modicaties van het product.Gebruik van andere onderdelen en accessoires dan de originele onderdelen van Silverline Tools.Defecte installatie (behalve wanneer geïnstalleerd door Silverline Tools).Reparaties of wijzigingen die zijn uitgevoerd door anderen dan Silverline Tools of diens ofciële reparatiediensten.Behalve claims voor het recht op correctie van fouten van het gereedschap volgens de bepalingen van deze garantie zijn geen andere claims gedekt. 549095_Manual .indd 39 08/08/2017 14:09PL
