GEBRUIKSAANWIJZING VC64 VOLTCRAFT

De 2-polige spanningster wird gebrukt voor het meten en weergeven van gewijk- en wisselspangen ine elektrische laagspanningscircuits. Het product bevat daarnaast een koestische en visuèle doorgangstester, een waarstandsmeting en een RCD-test. De stroomtoevoer vindtplaats via twee meegeleverde batterijen van het type AAA/micro.

De spanningstester vloodet aan de nom voor twee-polige spanningstesters van 12 - 690 V, CAT III 1000 V, CAT IV 600 V tot EN 61243-3:2014/EN 60529 en beschermingsgraad IP64 (stofafzetting en spatwater). Het product is geschikt om in een vochtige of droge omgeving te gebruiken. Het gebruik lijdens regen of neerslag is Niet togeteastaan. De spanningstester is ontworpen voor gebruik door gekwalificeerde elektriciens in combinatie met persoonlijke beschemmingsmiddelen.

Hetmeetapparaat mag metopenbatterijvakiet worden gebruikt.

Metingen bij ongunstige omgevingsomstandigheden, zoals bijv. stof en brandbare gassen, dampen of oplosmiddden, zichn Niet toegestaan.

Volg te allen tijde de verilgheidsvoorschriften en alle andere infomatie in deze gebruiksaanwijing op.

Dit product voldoet aan de nationale en Europese wettelijk eisen. Alle voorkomende bedrijfsnamen en productaanduidingen zijn handelsmerken van de betreffende eigensen. Alle rechten voorbehonden.

OMVANG VAN DE LEVERING

• Spanningstester
• 2x batterij micro/AAA
• 2x kunststof beschemkappen
• 2x4mm adapter voor bevestiging op de meetsondes
• Gebruiksaanwijzijing

PICTOGRAMVERKLARINGEN

Een bliksem in een drihoek waarschuwt voor een elektrische schok of een verligheidsbeperking van elektrische onderdelen in het apparatus.

Een uitroepeken in een driehoek wijst op belangrijke aanwijzingen in de gebruksaanwijzing.

Het bijlsymbol vindt u bij bijzondere tips en aanwijzingen voor de bediening.

VEILIGHEIDSVOORSCHRIFTEN

Bij schade veroorzaakte door het Niet raadplegen en opvologen van deze gebruiksaanwijz, vervalt elkrecht op waarborg/garantie! Voor gevolgschade aanvaarden wij geen enkele aansprakelijkheid!

vaarden geen aansprakelijkkheld voor materièle schade of persoonlijk letsel veroorzaakt door ondeskundig gebruik of het Niet opvolgen van de veiligheidsvoorschriften! In dergelijke gevalen vervalt de waarborg/garantie.

• Om veiligheids-en keuringsredenen is het eigenmachtig ombouwen en/of veranderen van het product Niet toegestaan. Demonteer het product Niet.
• Het product is geen spelgoed. Wees waarom extra voorzichtig als er kinderen aanwezig zijn. Gebruik het product op een zodanige manier dat het buiten bereik van kinderen ligt.

• Gebruik het product nooit direct nadat u het van een koude maar een warmer kamer heb je gebracht. De condens die hierbij ontstaat, kan het product onherstelbaar beschadigen.
  Vermijd de volgende ontunjstige omgevingscondities op de opstiplek of lijdens het transport:

• Koude of hitte, direct zonlicht

• Stof, brandbare gassen, dampen of oplosmidden
  Sterke stoten, schokken
• Laat het verpakkingsmateriaal Niet rondslingeren, dit kan voor kinderen gevaarlijk spelgoed়.
• Behandel het product voorzichtig; door stoten, schokken of een val - zichs van geringe hoogte - kan het beschadigd raken.
• Pak tijdens een meting nooit de meetsondes beet en raak nooit direct eenmeetpunt aan. Dit kan tot een elektrische schok leiden.
  Grijpijdens de meting Niet voor bij de voelbare greepmarkering.
• Vermijd het gebruik van het apparaat in de onmiddelijke buurt van sterke magnetische velden of zendanlennes. Daardoor kan de meetwaarde worden vervaist.

• Controller voor en na elke meting uw meetaparaat en de meetdraten op beschadigingen.
  Verricht geen metingen als de beschemmende isolatie is beschadigd of als het meetaparaat op eenige wijze is beschadigd.
  Wees zer voordzichtig bij de omgang met wisselspangen hoer dan 50 V/AC resp. gelijskpangen hoger dan 75 VDC. Het aanraken van een draad onder deze spanning kan al leiden tot een levensgevaarlike schok.

• Het meetapparaat is alleen geschikt om in een vochtige of droge omgeving te gebruiken. Gebruik het apparaat Niet in een vochtige omgeving.

• Let er alltijd op dat de meetsondes schoon zijn. Vuile of volledig verroeste meetklemmen können tot een foutieve meting leiden.
  elsondes mogen alleen aan de daarvoort bestemde handgrepen worden aangeraakt. Anders loopt u het risico op een levensgevaarlijke elektrische schok.

• Overschrijd nooit de hoogste toegestane spanningswaarden. Bij het overschrijden van de vermelde waarden wordt het product beschadigd en bestaat levensgevaar. (Zie paragraf „Technische gevegens”).

• De regeneratietijd die in de, "Technische gegevens" is aangegeven, moet strikt worden nageleefd. Anders kan het product worden beschadigd.

• De aangegeven spanningswaarden zijn nominale spanningen.
  Bij een onderbroken nuleider (N) of aardleiding (PE) wordt niels weergegeven.

• Gebruik het meetapparaat alleen in de toegestane omgevingsomstandigheden (zie paragraaf, Technische gegevens*).

• Monteer de afdekking van de meetsondes allijd als u het meetapparaat Nieteer nodig heb.
• Bewaar het meetapparaat op een droge, stofvrije plaats als u het Nieteer nodig heb.
  Bij het gebruik van de spanningstester in meetcategorie CAT III en CAT IV worden aanbevolen de meegeleverde kunststof beschemrkappen op de meetingsonde teplaatsen, om de blootegesteile lenghte van de contactpunten te reduceren. Hierdoor wordt het risico voor een möglichkortsluiingijdens het testen verkleind.
• Aftankelijk van de binnenste impedantie van de spanningstesters, zich er bij aanwezigheid van stoorspanning verschilnde möglichheden met de aanduiding "Werkspanning aanwezig" of "Werkspanning Niet aanwezig".
• Een spanningstester met relatief lage binnenste impedantie za in vergelijkng met de referenliewaarde 100k net alle stoorspanningen met een oorspronkelijke waarde boven ELV aanduiden. Bij contact met de te testen onderden kan de spanningstester de stoorspanningen door ontlading kortstondig tot een peil onder ELV verminderen. Na het verwijderen van de spanningstester za de stoorspanning beschter opnieuwhaar oorspronkelijke waarde aanennemen.
• Wonneer de aanduiding, Spanning aanwezig" nicht verschijnt, worden met aanrang aanbevolen om voor aanvang van de werkzaamheden de aardingsinrichting in te stellen.
• Een spanningsterste met relatief hoge binnenende impedantie za in vergelijking met de referencelewaarde 100k bij aanwezige stoorspanning, „Werkspanning Niet aanwezig" nicht uitrukkeilijk aanduiden.

• Wanner de aanduiding, Spanning aanwezig' bij een onderdeel verschijnt, dat geschieren is van de Installatie, worden met aandrang aanbevolen om met bijkomende maatregelen (bv. begruik van een geschichte spanningstester, visuele controte van het ontkoppelpunt in het stroomnetwork, enz.) zich te vergewissen van de toestand "Werkspanning Niet aanwezig" van het te testen onderdeel en vast te stellen dat de door de spanningstester aangeduide spanning een stoorspanning is.

• Een spanningssteister met de aanduiding van twee waarden van de binnenste impedantie heeft de controle van zich uilvoerig ter behandelig van stoorspanningen afgerond en is (binnen de technische grenzen) in staat werkspanning van stoorspanning te anderscheiden en het spanningsstype directe of indirect aan te duiden.

CATI Meetcategorie I voor metingen aan elektrische en elektronische apparaten die Niet direct via de netspanning worden gevoed (bijv. apparalen op batterijen, etc.)
CAT II Meetcategorie Il voor metingen aan elektrische en elektronische apparaten die via een netstekker direct met netspanning worden gevoed. Deze categorie omvat ook allekleinerere cate gorieen (bly.CAT I voor het meten van signal- en stuurspanninger).
Cat III Meetcategorie Ill voor metingen in de gebouwinstallatie (bijv. stopcontacten of onderverdelin- gen). Deze categorie omvat ook alle Kleinere categoriee (bijv. CAT II voor het meten aan elektrische apparaten).
CAT IV Meetcategorie IV voor metingen aan de bron van de laagspanningsinstallatie (bijv hoofoverdeling, huis-overdrachtspunen van het elektricileitsbedriv) en in het vrij veld. Deze categorie omvat ook allekleinercategoriën.

ALGEMENE AANWUZINGEN BETREFFENDE BATTERIJEN

Houd batterijen buiten bereik van kinderen.
- Laat batterijen Niet onbeheerd liggen; het gevaar bestaat dat kinderen of huisdieren ze inslikken. Raadpleeg in geval van inslikken onmiddelijk een arts.
- Lekkende of beschadigde batterijnen können bij contact met de huid bijtend letsel veroorzaken, draag waarom in dat geval geschikte beschemende handschoenen.
- Sluit batterijen nicht kort, demonteer ze nicht en gooi ze nicht in het vuur. Er bestaat explosiegevaar.
- Let bij het plaatsen van de batterijen op de juiste polariteit (plus+ en min/-).

PICTOGRAMVERKLARINGEN

~	Wisselspanning AC
V AC DC	V/AC: Wisselspanning V/DC: Gelijkkspanning
12/24/36/50/120/230/400/690 Indicatie van het nominale spanningsbereik in Volt (V)
+	Gelijkspanning pluspotentieel DC
-	Gelijkspanning minpotentieel DC
kΩ Elektrische waarstand in kI	o-Ohm
Hz Elektrische.Freeie (Hertz)
4	De enkelpolige fase-indicator van 100 - 690 V en waarschuwing voor gevaarlijke spanning (>50 V/AC, >120 V/DC) functioneren ook met lege of zonder batterijen
	Symbool voor continuiteit-test
+	Batterijsymbol voor gebruekte batterij
€	Conformiteitsaanduiding, CE-gekeurd
	Apparaat en uitvoering voor het werkden onder spanning Persoonlijke verilghedsmaatregelen worden aanbevolen
	Beschemklasse 2 (dubbele of dikkere isolatie/beschemende isolatie)

BATTERIJEN PLAATSEN/BATTERIJEN VERVANGEN

Koppel de spanningstester los van het huidigemeetobject.

Houd de twee meetsondes bijeen. Als er een geluidssignaal klinkt of als in de display een lege batterij wordweergeveen, moeten de batterijen worden verrangen. Breng voor uw verilheid de twee kunststoff beschempkappen/afdekkeningen van de meetsondes aan. Draai hiervoor de schroef (18) los met behulp van eenkleine kruiskroesevendraaier. Trek nu het batterijvak (17) voorzichtig langs de kabel aan beneden. Haal eventuelse de lege batterijen uit het meetaparraat en plaats twee neue batterijen van hetzeilde type (zie, Technische gegevens) met de juiste polariteit in het batterijvak. Het gebruik van oplaadbare accu's is Niet togeteestaan. Alkalinebatterien worden aanbevolen, waar deze garant staan voor een langere gebruiksduur. Schuih het batterijvak werden omhoog totdat het hoortaarvastklikt en sluit het weer zorgvuldig met de schroef (18).

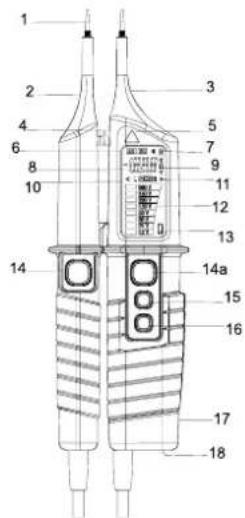

BEDIENINGSELEMENTEN

1 Meetsondes
2 Meetsonde
3 Meetsonde.
4 Houser voor de tweede meetdraad
5 LED gevaarlijke spanning
6 Spanningsindicatie AC of DC
7 Indicatie Doorgang of Hold
8 Spanningsindicatie
9 Ohm-indicatie
10 Indicatie draairichting
11 Belastingsindicatie
12 Staafdiagramindicatie
13 Indicatie batterij leeg
14 Toets belasting
15 Toets meetsondeverlichting
16 Toets Hold/Ohm-melting
17 Batterijyak
18 Schroef van batterijvak

FUNCTIONTEST/ZELFTEST

Het worden aanbevolen de functie van het meetapparaat voor elk meetproces te testen.

Houd de twee meetsondes bijeen. Er is een geluidssignaal te horen en het pictogram (7) gaat branden.

Het product is gebruiksklaar.

Het meetapparaat worden automatisch ingeschakeld wanner het de betreffende meetgrotheid deteeteert. Na een meting wordt het meetapparaat automatisch uitgeschakeld om stroom te sparen.

Als er geen geluidssignaal te horen is,要去en de batterijen worden verrangen. Als het apparaat na het verrangen van de batterijen nog steeds Niet functioneert, mag het product Niet worden gebruikt!

Voor een zichnest van het meetinstrument gaat u als voegt te werk: druk inuitgeschakelde toestand gedurende ongeveer 4 Seconden de toets van de meetpuntenbelichting (15) in. Alle LED's/symbolen, die meetpuntenbelichting en die bleperig en gedurende 2 seconden actief.

Plaats alotijd de afdekking op de meetsondes als u het meetapparaat Nieteer nodig hebt.

De eenpolige spanningzoeker werkkt bij een spanning vanaf 100 V/AC zonder tegenpotentieel.

Let op dat bij het bepalen van fasegeleiders, bij bijv. sterk isolerende personoijke beschemmingsmiddelen of isolerende locaties, de weergave gestoord kan worden.

Een eenpolige spanningzoeker worden nicht gebrukt om afwezigheid van spanning vast te stellen. Hiervoor is een tweepolige spanningzoeker absolutnoodzakelijk!

SPANNINGTEST/FASEVOLGORDE

Op het LCD-display (8) worden de gemeten spanning (AC/DC), de fasevolgorde < of R> (vanaf 100V AC) en in het staatdiagram het meetbereik weerdegeven. Door op de Hold-loets (16) te drukken, kan de weergave oncegeveer 30 seconden worden gestopt.

Verbind twee meetsondes met hetmeetobject.

De spanningstester worden vanaf een spanning van 12 V automatisch ingeschakeld.

Bij het gebruik van de spanningster in meetcategorie CAT III en CAT IV wordt aanbevolen de megeleverde kunststof beschemkappen op de meetingsondes (2) en (3) teplaaten om de blootgestelde lenghte van de contactpunten te reduceren. Dit verminder het risico op een möglichke kortsluitingijdens het meetproces.
Voor het gebruiksgemak is het product voorzien van een houder (4) voor de tweeede meetdraad. Dit vereenvoudigt bijt. het meten van stopcontacten.
Bij gelijkspanningen verwijst de polariteit van de weergegeven spanningaar de meetsonde van het meetapparaat (3).
Bijle gele batterijen werkdt vanaf een testspanning van 50 V/AC en 120 V/DC alleen de waarschu-wingsindicatie (5 voor,gevaarlijke spanning'. Als deze indication brandt, mag u de meetcontac-ten nooit aanraken. Vervang de batterijen.

DOORGANGTEST

Alvorens een doorgangstest uit te voeren, moet u controleren of het meetobject vrij is van spanning.

Verbind die twee meetsondes met het metobject. Bij een doorloop tot max. 400k +50% weerklinken een pieptoon en op het LCD-schem wordt het doorloopsymbol (7) en Con weergewegeen.

Ontkoppel de meetsondes na het meetproces van hetmeetobject.

WEERSTANDSMETING

Om de waarstand meetfungtie te activeren, drukt u op de Hold-knop (16) gedurende ongeveer 3 Second. Het meetinstrument schakelt overaar waarstand meetbereik.

U kan nu de twee meetsondes verbinden met het testobject.

De gemeten werdenstandwaarde worden op het scherm getoond.

Door kort op de Hold-knop te drukken kan het meetresultaat vastgehouden worden.

Vergewis u ervan dat het meetobject Niet onder spanning staat!

RCD-TEST (TEST FI- OF AARDLEKSCHAKELAAR)

Met de spanningstester, kan de functie van FI worden gecontroleerd.

De spanningstester kan alleen de werkinq van de aardlekschakelaar testen. De test- of active

ringsstroom en de responstijd können nicht worden vastgesteld!

Verbind de meetsonde (2) met de aardleiding en de meetsonde (3) met de fase.

Druk nu tegelijk op de rode toets (14) en de rode toets (14a).

MEETPUNTVERLICHTING

De meter beschikt over een LED-licht op de bovenkant van de behuizing, om het meetpunt beler te herkennen bij omstandigheden met weiniglicht. . Om te activeren, druk op de knop (15). De LED schakelt zich na ongeveer 30 seconden uit., om de batterij te sparen.

ONDERHOUD EN SCHOONMAKEN

Afgezien van het af en toe verrangen van de batterijen is het meetapparaat voor u onderhoudsvrij.

Om de nauwkeurigheid voor een lange tijd te waarborgen, is het raadzaam het product eenmaal perJAar te latent kalibreren.

Reining het product nooit als dit op een spanningsbron is aangesloten. Voor het schoonmakingen is een droge zachte, schon doe kooit voldoende. Gebruik gen agressieve schoonmaakmiddelen, hierddoor kan het productverkleuren. Druk tijden het schoonmakingen Niet te hard op het opperviak, omkrassen te voorkomen.

AFVOER

a) Algemeen

Als het product niets更是werkt,dient u het volgens de geldende wettelijkbepaelingen voor afvalverwerking in te leveren. Neem de eventuelse geplaatste batterijen eruit en voer deze geschaden van het product af.

b) Batterijen

Als eindverbruiker bent u conform de KCA-voorschriften wettelijk verplicht om alle lege batterijen en accu's in te leveren; afvoeren via het huisvuil is Niet toegestaan.

Batterijen met schadelijke stoffen worden aangegeven met het hiernaast afgebeelde pictogram, dat op het verbod van afvoeren met gewoon huisvull duitd. De aanduidingen voor de betreffende zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = LOD.

Verbruike batterijen sunt u Gratis inleveren bij de inzamelpunten in uw gemeente of bij verkooppunten van batterijen en accu's.

TECHNISCHE GEGEVENS

Spanningsbereik 12-690V(DC/AC)

Fresuentiebereik. 0 Hz; 16 - 400 Hz

DC/AC voltagedetectie.....automatisch

Auto-Power-On.>12 V (DC/AC)

Responstijd. <1s

Weerstand meetbereik 0-19 99 Ohm

Max meettijd (RCD-Test) 30 s

Herstellijd (RCD-Test) 240 s

Max.testroom(RCD-Test) 30mA/230V

Max. stroom zonder RCD-belasting <3,5 mA/690 V

Meetcategorie...CAT IV 600 V/CAT III 1000 V

Nomen. EN 60529 en EN 61243-3:2014

Beschermingsgraad.. IP64

Vervuilingsgraad 2

Temperatuurbereik. -15°C tot +45°C

Luchtvuchtigheid... max. 85% relative vochtigkeit, nicht-condenserend

Hoothe boven N.N. max. 2000 m

Lenght meetinstrument.. ca. 93 cm

Stroomvoorziening. 2 x batterijen Type AAA/Micro

Gewicht. 130g

Afmetingen 67x205x27mm(BxHxT)

DOORGANGTEST

Weergave Optisch en akoestisch (<400 kΩ +50%)
Teststroom <5 uA
Overspanningsbeveiligung 690 V (DC/AC)
