GEBRUIKSAANWIJZING VC-55 LCD SE VOLTCRAFT

De tweepolige spanningstester is een draagbaarmeetapparaat voor het vaststellen en weergeven van de spanningstoestand van elektrische laagspanningsstroormicuits. HijClient voor de indicate van gelijk-en wisselspanningen in het bereik van 12 tot 690 V, alsmede de polariteit door tweepolig aanleggen. De spanningen worden in 7 niveaus weergegeven.

Vanaf een nominale spanning van 38 V/AC of 120 V/DC brandt voor de spanningsgebieden een waarschuwingsindicatie, die waarschuwt voor gevaarlijke spanning. Deze waarschuwingsindicatie gaat ook branden bij lege batterijen.

De spanningstester voldoet aan de norm voor tweepolige spanningstesters (EN 61243-3/DIN VDE 0682-401) alsmede de beschemingsgraad IP64 (stof- en spatwaterbeschermd) en is bedoeld voor gebruik bij een droge of vochtige omgeveig binnen- en buitenshuis. Niet gebruiken bij regen of neerslag. De spanningstester is geconstruendum voor toepassing door elektriciens in combinatie met een persoonlijke beschemende ultrustig.

Het apparaat beschikt aanvullend over een LC-display met actuele waardeweergave van de meetspanning, een audiovisuee doorgangstester, ingebouwde verlichting van het meetpunt alsmede de functie van een "enkelpigone" fasemeter. Voor de meetfunctie zich twee micro-batterijen (type AAA/LR03) nodig. Niet met accu's gebruiken.

Een draiveldrichtingsindicatie voor geaarde draaiostroomnetten is aanwezig.

De spanningsterger mag alleen in installaties van de meetcategorie CAT III (huisinstallations/onderverdelingen) tot 1000 V resp. in CAT IV (aan de bron van de laagspanningsinstallatie) tot 600 V ten opzichte van aardpotentiaal worden gebruikt.

Deze meetcategorieen zich inclusief alle Kleinere meetcategorieen (bjv. CAT II en CAT I).

De spanningstester moet tijdens het meten aan de beide grepen (1 en 16) rond worden vastgepakt, Pak tijdens het meten Niet boven de tastbare begrenzingen van de handgreep (5 en 13) vast. Het individatieveld mag Niet afgedekt worden en de metalen contacten evenals de meetpunten moot Niet aangeraakt worden.

Houd ook rekening met alle andere veiligheidsvoorschriften van deze gebruksaanwijzing.

Het gebruik onder ongunstige omgevingscondities is Niet togetstaan. Ongunstige omgevingscondities zijn:

• Natheid of te hoge luchtvochtigheid
• Stof en brandbare gassen, dampen of oplosmiddelen
• Explosiegevaarlijke gebieden (Ex)
• Onweer resp. onweeromstandighedoen zoals elektrostatische velden etc.

Een andere toepassing dan hierboven beschren, kan leiden tot beschadiging van het product. Daarnaast bestaat het risico van bijv. kortsluiting, brand of elektrische schokken enz. Het samengestelde product dieniet naaegpast resp. omgeboudw te worden! Neem te allen tjide de veilghidesaanwijzingen in ach!

Omvang van de levering

VC-55 LCD SE met vast bevestigde meetpenbescheming

• 2 schroefcontacten (Ø 4 mm voor CAT II-gebruik)
• 2 kunststof beschermhulzen voor CAT III/CAT IV-gebruik
• 2 micro-batterijen (AAA/LR03)
• Gebruiksaanwijzig

Actuele gebruiksaanwijzingen

Download de actuelle gebruiksaanwijzingen via de link www.conrad.com/downloads of scan ze met behulp van de afgebeelde QR-code. Volg de aanwijzingen op de website.

Verklaring van symbolen

Een uitroepteken in een driehoek wijst op belangrijke instructies in deze gebruiksaanwijzing die absolut要不要den worden opgevolgd.

semschicht in een driehoek waarschuwt voor een elektrische schok of een veiligheidsbeperking van elektrische onderden in het apparatus.

Dit apparaat is CE-goedgekeurd en voldoet aan de desbetreffende nationale en internationale richtlijn.

Het pij-pictogram vindt u bij bijzondere tips en aanwijzingen over de bediening.

Veiligheidsaanwijzingen en waarschuwingen

Dit apparaat heeft de fabrik in onberispelijke staat verlaten.

De gebruiker moet - om diesen toostand te handhaven en om gebruik zonder bevaren te borgen - de verdigeidsaanwijzingen en waarschuwingen in acht nemen, weike in deze gebruiksaanwijzig xijin opgenommen. Neem de volgende pictogramm in acht:

• Bij beschadigingen verroorzaakt door het hier nelt in acht nemen van deze gebruksaanwijzing, vervalt de waarborg/garantie! Voor gevolgschade bijn wij niet aansprakelijk!

• Wij aanvaarden geen aansprakelijkheid voor materialei schade of persoonlijk letsel veroorzaakt door ondeskundig gebruik of het Niet opvolgen van de veiligheidsaanwijzingen! In dergelijke gevallen verralt elke vom van garantie.

• Om redenen van verilgheid en toelating is het eigemachtig ombouwen en/of wijzigen van het apparaat Niet togeteastaan.

Bij alle werkzaamheden要去 de voorschriften ter voorkoming van ongevallen van de brancheveringen voor elekrotechnische installaties en bedrijfsmiddelen worden nageleefd.

• In scholen, opledingscentra, hobbyuirmen en werkplaatsen dient door geschoold personeel voldoende toezicht te worden gehouden op de bediening van meet- en testapparatuur en accessoirres.

• Let erop, dat u het apparaat op juiste wijze in gebruik neemt. Raadpleeg waar bij deze gebruiksaanwijzing.

• De aangegeven spanningswaarden op de spanningstester zijn nominale spanningen.

Stel het apparaat Niet bloot aan extreme temperatureuten, sterke trillingen of hoge vochtighie. En individite vindt alleen plaats in een temperatuurbereik van -15 ^ C tot +55^ en een relatieve luchtvochtighie van max. 85% (niet condenserend).

Houd de spanningster alleen aan de waarvoort bestemde handgrepen (1 en 16) vast. Houd de spanningster nooit buien de tasbare begrenzingen van de handgreep (5 en 13) vast.

• Controller voor en na elk gebruik de spanningster op juiste werkung. Test op een bekende spanningsbron (bijv. netspanning 230 V/AC) en controller de juistheid van de indications. Bij uitval van een of meerere weergavebereiken mag de spanningster niet meer worden gebruikt.

• De behuizing van de spanningstester mag, behalve voor het openen van het klepje van het batterijvak, Niet worden gedemonnteerd.

• De spanningssteister mag alleen bij installations met de weergegeven spanningsbereiken worden toegepast.

• Het erstvolgende hogere spanningsbereik van deiveau-indicatie gaat reeds vanaf de 0,85-voudige nominale waarde branden.

• De bij gelijkspanning geldige grenswaarde voor de gevaarlijke contactspanning (conform DIN VDE 0100 deel 410) worden door de lichtindicatie 120V aangegeven.

• De bij wisselspanning geldige grenswaarde voor de gevaarlijke contactspanning (conform DIN VDE 0100 deel 410) worden door de lichtindicatie 50V aangegeven.

• De spanningstester werkkt alleen bij correct geaarde laagspanningsinstallaties. Bij slecht geaarde installaties of isolerende lichaamsbeschemende middelen kan de individatie negatief worden beinvloed.

Bij onderbroken nulleider (N) of aardleiding (PE) wordt niets weergegeven!

• Houd de spanningstester schoon en berg hem volgens de voerschriften en droog op.

• Dit apparaat is geen spelgoed. Houd het buiten bereik van kinderen.

• Als de tester Niet worden gebruikt, koats dan allijd de meeltpenbescherming op de meetpennen om verwondingen te voorkomen.

Bij gebruik van de spanningster in het bereik van de meetcategorie CAT III en CAT IV wordt aanbevlen de bligevoegde kunststoff beschemingshalzen (2) op de meelpennen te steken om de vrijgaggende contactpuntigte te verkleinen. Hierdoor wordt het risico voor een möglichkorteksuiitig tildens het testen verkleind.

• Afhankelijk van de binnenste impedantie van de spanningstesters, zichen er bij anwezigheid van stoorspanningverschillende möglichkchemen met de aanduiding "Werkspanning aanwezig" of "Werkspanning Niet aanwezig".

• Een spanningstester met relatief lage binnenste impedantie za in vergelijkking met de referenciewaarde 100k nicht alle stoorspanningen met een oorspronkelijke waarde boven ELV aanduiden. Bij contact met de te testen onderdelen kan de spanningstester de stoorspanningen door ontlading kortstondig tot een peil onder ELV verminderen. Na het verwijderen van de spanningstester za de stoorspanning echter opnieuwhaar oorspronkelijke waarde aanennemen.

• Wanneer de aanduiding "Spanning aanwezig" net verschijnt, worden met andrang aanbevolen om voor aanvang van de werkzaamheden de aardingsinrichting in te stellen.

• Een spanningsterer met relatief hoge binnenste impedantie za in vergelingk met de refereniewaarde 100k bij aanwezigste stoorspanning, "Werkspanning Niet aanwezig" Niet uitrdukkelijk aanduiden.

• Wanner de aanduiding "Spanning aanwezig" bij een onderdeel verschijnt, dat geschieren is van de installmentie, worden met aandrang aanbevolen om met bijkomende maatregelen (bv. gebruik van een geschichte spanningstester, visuèle controle van het ontkoppelpunt in het stroomnetwork, enz.) zich te vergewissen van de toestand "Werkspanning net aanwezig" van het te testen onderdeel en vast te stellen dat de door de spanningstester aangeduide spanning een stoorspanning is.

• Een spanningsstermer met de aanduiding van twee waarden van de binnenste impedantie heeft de controle van zich uilvoerig ter behandeling van stoorspanningen afgerond en is (binnen de technische grenzen) in staat werkspanning van stoorspanning te anderscheiden en het spanningsstype direct of indirect aan te duiden.

Meitcategorie I voor metingen aan elektrische en elektronische apparaten die Niet direct via de netspanning worden gevoed (bijv. apparaten op batterijen, etc.)

Meetcategorie II voor metingen aan elektrische en elektronische apparaten die via een netstekker direct met netspanning worden gevoed. Deze categorie omvat ook allekleiner categorieen (bijv.CAT I voor het meten van signaln- en sturspanningsen).

CAT III

Meetcategorie III voor metingen in de gebouwinstallale (bijv. stopcontacten ofnderveiden). Deze categorie orvat ook allekleinerere categoryen (bijv. CAT II voor het meten aan elektrische apparaten).

CAT IV

Meetcategorie IV voor melingen aan de bronze van de laagspanningsinstallatie (bijv. hoofoverdeling, huis-overdrachtspunten van het elektricileitsbedrij) en in het vrij veld. Deze categorie omvat ook alle klinere categorieen.

De volgende symbolen en voorschriften moeten in acht worden genomen:

L1 - Meetpen voor	fase L1, minpotentiaal bij DC
L2 + Meetpen voor	fase L2, enkelpolige fasetest, pluspotentiaal bij DC
V AC DC	V AC = wisselspanning V DC = gelijkspanning
Indicatie + Plaspotentiaal aan meetpen L2 +
Indicatie - Minpotentiaal aan meetpen L2 +
Indicatie + - Wisselspanning (beide indicaties voor + en - branden)
12/24/50/120 230/400/690)	Indicatie van het nominale spanningsbereik in Volt (V)
Rx Weergave voor doorgangstest
kΩ Elektrische waarstand in kilo-Ohm
f: Nominaal freientrebereik van de elektrische spanning
I Weergave van de meelstroom in mA (milliampère)
W Elektrische meeltast in Watt
Hz Elektrische freientre (Hertz)
Temp °C Toegestaan bedrijftstemperatuurbereik in °Celsius
ON Maximale inschakeldtuur (ED) in seconden (s)
OFF Minimale bedrijfsonderbreking na een meetcyclus in seconden (s)
Date Productiejaar
OL Overloopindicatie Meetbereik overschreten
----	Bedrijfsindicatie op de display
A	Waarschuwingsindicatie voor gevaarlijke spanning (>38 V/AC, >120 V/DC (werking ook met lege resp, zonder batterijlen möglich).
●	Pictogram voor de waarschuwingszoemer
A	Apparaat en uitvoering voor het werken onder spanning. Er要去en persoonlijke beschemende maatregelen worden genomen.
○	Draaiveldrichtingsindicatie aan geaarderiefasenetten. L = linksdraaiend, R = rechtsdraaiend
□	Beschemklasse 2 (dubbele of dikkere isolatie/beschemende isolatie)
+	Pictogram voor de begrulkte batterijgegevens 2x 1,5 V micro-batterij, LR03, AAA
-	Indicatie batterijvervanging in de display. Bij het verschijnen van het pictogram moeten de batterijen direct worden verwangen.

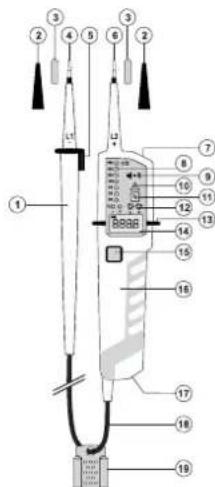

BESCHRIJVING VAN DE AFZONDERLIJKE ONDERDELEN

1 Handgreep meetpen L1 (-)
2 Kunststof beschemhulzen voor CAT III/CAT IV-gebruik
3 4 mm schroefcontacten voor testen van contactdozen aan de voorkant (contactdoos ingebouwd! CAT II)
4 Meetpen L1 (-)
5 Begrenzing van het greepgebied met bevestigingsbeugel
6 Meetpen L2 (+)
7 LED-meetplaatsverlichting
8 LED-niveau-indicatie voor de spanningsbereiken en polariteit 9 Afgeekte geluidspopening voor waarschuingszoemer
10 Waarschuwingsindicatie voor gevaarlijke spanning (>38 V/AC, >120 V/DC (werking ook met legel/zonder batterijen). Fase-indicatie voor enkelpolige fasetest
11 Rx-indicatie voor doorgangstest
12 Draiveldrichtingssindicatie (L = linksdraaiend/R = rechtsdraaiend)
13 Begrenzinq van het greepbereik
14 LC-display voor nominale spanningsindicatie en pictogram voor batterijvervanging
15 Toets voor LED-meetpuntverlichting
16 Handgreep meetpen L2 (+)
17 Batterijvak met bajonetsuiting
18 Verbindingskabel
19 Meetpenbescherming

Plaatsen/ervangen van de batterijen

De spanningsterer word voor zijn basisfunctie als tweeolige spanningster met spanningsbereikindication en de extra functies zoals meetpuertverlichting doorgangsst, draaiveldindicatie of „enkelpolige" festerster via batterijen gevoed. Hiervoor zijn twee micro-batterijen (type AAA/LR03, meegeleverd) nodig. Het gebruiken van opiaadbare accu's is Niet tegestaan.

Ga voor het plaatsen/ervangen als volgt te werk:

• Verwijder de spanningstester van alle meelpunten en sleek de beschemende afdekking op de meet-pennen.
• Open het batterijvak (17) door de sluiting met een plat voorwerp (bijv. brede platte schroevendraaier) met een 90^ draaig gegen de wijzers van de klok in los te draaien. Aan de最后一次 worden een petite inpeking zichtbaar, waaraan het batterijvakdekseil uit het apparaat kan worden getrokken.
• Plaats de twee nuieu micro-batterijen (LR03/AA) in het batterijnjvak. Op het batterijnvakdeksel kun t e polariteisgeveens aflezen. Gebruik indien maybe alkaline-batterijen, maar这家伙 aan voor een langere begruksduur.
• Sluit en vergrendel het batterijvak in omgekeerde volgorde. Let er.daar bij op dat de afdichtingsring op het batterijvakdeksel Niet worden afgekneld of worden beschadigd.

Het batterijyvakdeksel past slechts in een positie in het apparat. De inkeping moet zich aan derechtkant bevinden.

Vervang de batterijen wanneer de niveau-indicatie (8) bij de functietest Niet meer brandt, het pictogram voor batterijvervanging en de LC-display verschijnt of er bij het tegengestelde contact de beiden meetpennen (4 en 6) geen akoeslich signaal更是 geen.

Bij tege batterijen werkert vanaf een testspanning van 38 V/AC en120 V/DC alleen de waarschuiwingsindicatie (10) voor "gevaarlijke spanning". Als deze individie brandt, de meetcontacten nooit aanraken.

Het gebruik met geopend battenijvak is Niet loegestaan.

Verwijder de batterijen als u het apparaat gedurende langere tjid Niet gebruikt om te voorkomen dat het door lekkekebener beschadig raakt. Om bezelfde reden is het raadzaam lege batterijen ommiddelijk te verwijdenen.

Geschichte alkaline-batterijen zich te verkrijgen onder het volgende bestelnummer: Bestelnr. 652303 (2 st. u dient 1x te bestellen).

Gebruik uitsluitend alkaline-batterijen, waar dat deze krachtig zijn en een lange gebruksduur hebben.

Meetpuntverlichting

Het model VC-55 LCD SE bezit een op batterijen werkende meetpuntverlichting.

Om deze verlichting in en uit te schaken de toets (15) kort indrukken. De verlichting blijft ca. 130 seconden ingeschakeld en gaat automatisch wee ut.

Uitvoeren von testwerkzaamheden

De tweepolige spanningstester bestaat uit de beiden meetpennen (4 + 6) , een verbindingskabel (18) en het indicatieveld.

Houd de spanningstester allijd zo vast dat u verticaal op het indicatieveld kut kijken. De verlichtingsindicaties konnen door sterke lichtinval negatif worden beinvoed.

Bij DC-metingen geeft de meetpen L2+ (6) de pluspool en de meetpen L1- (4) de minpool wee.

De VC-55 LCD SE schakelt zich bij het begin van de test automatisch in (ingangsniveau >10V ) en na beeingig van de testeerui.

Controller als yind voor en na elk gebruik de spanningster op werkinq. Test op een bekende spanningsbron (bijv. netspanning 230 VAC) en controller de juistheid van de indications. Bij uilval van een of meerere indicatiebereiken (8) mag de spanningstender neteer worden gebrukt.

Indien het meettoestel geen werkung toont of afzonderlijke indicatielampjes nicht functioneren, de spanningstester uitzieten. Een defecte spanningstester mag zich worden gebruikt.

Devoerschriften om te werken aan elektrische installaties要去en in acht worden genomen. Gebruik de personlijkke beschemmende ultrusting voor werken aan installaties met gevaarlijke elektrische spanning.

De maximaal toegestane inschakelduur (ON) bedraagt 30 seconden. Na dezeijd moet een bedrijsfspaze (OFF) van minimaal 240 seconden worden aangehouden. Verschijt bij enig meetpunt de uilteizing Onder spanning' terwijd dat meetpunt elektrisch geschieren van de instalatie zo tou moetন!? Dan adviseren wui dringend aanvullende maatregelen te treffen (bijyoorbeerd door een spanninglester te gebruiken die voorzien is van een omschakelbare impedantie, of door het scheddingpunt in het elektriciteit net te schouwen of door status „Bedrijsspanning Niet aanwezig" van het te inspecteren deel van de instalatie te verifieiren en vast te stellen dat bij de door de spanningsteger getoonde spanning spriek is van stoorspanning.

Verschijnde uitleizing "Onder spanning" Niet? Dan adviseren wij u dringend de aardvoortzieening in te schakelen alvorens u uw werkzaamheden aanvangt.

De volgende testfuncties können uitgevoerd worden.

a) Tweepolige spanningtest

Houd de spanningstester alleen vast aan de waarvoort bestemde handgrepen (1 en 16). Raak de tester nooit buiten de handgrepen aan (5 en 13).

Breng beiden meetpennen aan op de te controllerenmeetpunten. Het spanningsbereik worden in de niveau-indicatie (8) en de aanwezigemeetspanning in de LC-display weergegeven.

De indicateiampjes (+) en (-) geven de spanningssoort en de betreffende polariteit weer. Indien de indications (+) en (-) tegelijkkortijd branden, is wissenschaft (AC) aanwezig. De polariteit worden nu via de beide LED's weergegeven.

Vanaf een spanning van ca. 38 V/AC of 100 V/DC klinkt een akoestisch signala. De draaveldindicaties "en R" kunnen bij het meten gaan branden. Dit is een technisch gegeven en heeft geen betekenis resp. invloed op het meeteverloop.

De beide meetpennen L1 en L2 konnen aan de zijkant via een bevestigingsbeugel aan de greepbegrenzing van meetpen L1 (5) bij elkaar worden gestoken. 19 min

De afstand van de beide meeltpennen bedraagt dan 19 mm, en komt overeen met de norm contactafstand van euro- en geaarde contactdozen.

Worden de 4 meegeleverde 4mm schroefadapters vastgeschroefd, vergemakkeligt dit aanvullend het contact in de contactdoos. De tweepolige spanningstester kan dan met een hand worden begeleid.

Let erop dat u met de hand in het greepbereik (16) van meetpen L2 blijft en de indicatei net afdekt.

b) Indicatie van de draaieldrichting

De VC-55 LCD SE geeft bij correct geaarde draaistroomnetten de draaiveldrichting aan (alleen met batterijen). De spanningsmeter stelt de volgorde vast van de oplopende fasen ten opzichte van het aardpotentiaal.

Houd de spanningstester alleen vast aan de waarvoort bestemde handgrepen (1) en (16). Raak de tester nooit buiten de handgrepen aan.

Breng beide meetpennen oplopend aan op de te controlleren meepunten.

De meetpen L1 (4) komt overeen met de buitenste leiding (fase) L1.

De meeltpen L2 (6) komt overeen met de builenste leiding (fase) L2.

Het beschikbare spanningsbereik evenals de draiveldrichting worden in het indicatieveld weergegeven.

De indicatielampjes (12)给他们de betreffende draiveldrichting weeRrechtsdraaiend).

Voorbeeld 1: Voorbeeld 2:

Meetpen L1 aan buitenste leiding L1, meetpen L1 aan buitenste leiding L2,

Meetpen L2 aan buitenste leiding L2, meetpen L2 aan buitenste leiding L3,

Indicatie van de correcte draaveldrichting ^* indicatie van de correcte draaveldrichting ^

Voorbeeld 3:

Meetpen L1 aan buitenste leiding L2,

Meetpen L2 aan buitenste leiding L1.

Weergave van de tegengestelde draaieldrichting "L"

c) Doorgangstest

De VC55 kan bij geplaatste batterijen als doorgangstester gelebruikt worden.

Houd de spanningstester alleen vast aan de waarvoort bestemde handgrepen (1) en (16). Raak de tester nooit buiten de handgrepen aan.

Test voor het begin van de test de werkking.

Verbind de beiden meetpennen met elkaar. Er klinkt een akoestisch signaal en er brandt een indicatie (11).

Is dit nicht het geval, verwang dan de batterijen zoals onder 'Plaatsen/vervangen van de batterijen" is beschrenven.

De doorgangstester signaleert een waterrstand van 0 - 500 kΩ (+50 %) als doorgang.

d) Enkelpolige fasetest

De VC-55 LCD SE kan bij geplaatste batterijen als enkelpolige fasetester gebruikt worden.

Houd de spanningstester alleen vast aan de waarvoort bestemde handgrepen (1) en (16). Raak de tester nooit buiten de handgrepen aan.

Deze enkelpolige faselestClient slechts als neltesten moet voor alle werkzaamheden aan deze kabel nogmaals met de tweepolige meetprocedure op spanningsvrijeheid gecontroleerd worden Devoorschriften om te werkken aan elektrische Installations要去 inucht worden genomen.

Breng de meetpen L2 in contact met het te controlleren meetpunt. De meetpen L1 blijft hier bij zonder contact.

Is er sprake van een wisselspanning van >100V , brandt de waarschuwingsindicatie (10) en wordt een akostisch signal gegeben.

De enkelpolige fase-indicate kan door ongunstige omgevingsvooraarden (elekstrostatische velden, goede isolatie etc.) negatif worden beinvoed. Voer om de spanningsvrijheid vast te stellen in ieder geval een aanvulende, tweepolige spanningsstest uil.

Onderhoud en schoonmaken

Afgezien van een incidente reingingsbeurt en het verrangen van de batterij is de spanningster volledig onderhoudsvrij.

Voor het reinigen moet de spanningstester van alle metobjecten worden losgekoppeld.

Laat het apparatusaat na het reinigen geheel drogen, voordat u het wee ter gebruikt.

Probeeriet,afgezien van het batterijvak,de behuizing te openen.

Controleer regelmatig de technische veilighheid van de spanningstester. Er mag worden aangenomen dat correct gebruik Niet longer möglichk is:

• wonneer het apparaat of de verbindingskabel zichtbaar beschadigd is

• na langdurige opslag onder ongunstige condities

• na zware transportbelasting

De buiertenkant van het apparaat dient slechts met een zachtte, vochtige doeck of borstel te worden gereinigd.

Gebruik in geen geval schurende of chemische schoonmaakmiddelen, aangezien die de behuizing kuren aanasten of de goede werkung kuren schaden.

Verwijdering

a) Algemeen

Atgodankte elektronische apparaten bevatten waardevolle stoffen en behoren nicht bij het huishoudelijk afval. Breng het apparaat een ein de van levensduur conform geldende wetelijk bepalingen湃 een een gemeentelijke inemalpaars. Afvoer via het huisvuil verdembden.

b) Batterijen!

Als eindverbruiker conform de KCA-voerschriften bent u wettelijk verplicht om alle lege batterijen en accu's in te leveren; afvoeren via het huisvuil is Niet toegestaan.

Op batterijen die schadelijkste fockten bevatten, vindt u de hiemaast vermelde symbolen. Deze mogen Niet via het huisvuiw worden verwijdend. De aanduidingen voor de betreffende zware metalen zich: Cd = cadmium, Hg = kwik, Pb = lood. Lege batterijnen kut u gratis inleven bij de verzamelpaaaten van uw gemeente, once filialn of andere verkoopkunten van batterijen.

Zo voldoet u aan de wettelijkke verplichtingen en draagt u bij aan het beschemen van het milieu.

Technische gegevens

a) Algemeen

Spanningsindicatie LED 12,24,50,120,230,400,690VAC/DC

Spanningsindicatie LCD 12-690 V AC/DC

Resolutie LCD 0,1 V

Polaritcsindicate.

Indicatiotolerantie LCD. ± (3% +5 counts)

Indicatietolerantie LED conform EN61243-3

Spanningsindicatie automatisch

Akoestisch signaal. >38 V, doorgang

Vermogensopname ca.2,4 W bij 690 V

max.teststroom1. <3,5mA

Waurschuwingsindicatie LED. >38 V/AC, >120 V/DC

Meettijd/inschakelduur max.30 seconden

Pauze 240 seconden

LED/LCD-indicatie vanaf. >10 V AC/DC

Stroomvoorziening. 2x 1,5V (AAA/LR03)

Batterij-stroomverbruik ca.80 mA

Temperatuurbereik bij bedrijf -15 tot +55^

Opslag-temperatuurbereik. -20 tot +70°C

Rel.luchtvochtigheid max. 85% ,niet condenserend

Meetcategorie...CATIII 1000 V, CAT IV 600 V

Vervuilingsgraad 2

Gebruikshoogte max. 2000 m boven N.N. (nominal)

Beschemingsgraad.. IP64

b) Draiveldrichtingsindicatie

Alleen aan geaarde driefasesystemen!

Spanningsbereik. 120-400 V/wisselstroom
