BEDIENUNGSANLEITUNG VC64 VOLTCRAFT

BEDIENUNGSCANLEITUNG

C

VERSION 10/17

VC64 ZWEIPOLIGER SPANNUNGSPRÜFER

BEST.-NR. 1313886

BESTIMMUNGSGMÄSSE VERWENDUNG

Der 2polige Spanningsprüfer dient zum Messen und Anzeigen von Gleich- und Wechselspannungen im elektrischen Niederspannings-Stromkreis. Ebenso verfugt das Produkt über einen akustischen und visuellen Durchgangsprüfer, einer Wändstandsmessung und eines RCD-Test. Die Stromversorgung erfolgt über zwei mitgelieferte Batterien vom Typ AAA/Micro.

Der Spannungsrüper entspricht der Norm für zweipolige Spannungsrüper von 12 - 690 V, CAT III 1000 V, CAT IV 600 V nach EN 61243-3:2014/EN 60529 sowie der Schutzart IP64 (Staub- und Spritzwasser). Das Produkt ist für die Verwendung in trockener oder fechter Umgebung geeignet. Der Betrieb bei Regen oder Niederschlagen ist nicht zulässig. Der Spannungsrüper ist für den Einsatz durch Elektrofachkräfte in Verbindung mit persönlicher Schutzausrisstung ausgelegt.

Das Messgerat dar mit geöffnetem Batteriefach nicht betrieben werden.

Messungen unter widrogen Umgebungsbedingungen wie z.B. Staub und brennbare Gase, Dämpfe oder Lösungsmittel sind nicht zulässig.

Die Sicherheitschinweise und alle anderen Informationen dieser Bedienungsanleitung sind unbedingt zu beachten.

Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

LIEFERUMFANG

• Spannungsprüfer
• 2x Batterie Micro/AAA
• 2x Kunststoff-Schutzhülsen
• 2x4mm-Adapter zum Aufdrehen auf die Messspitzen
  Bedienungsanleitung

SYMBOL-ERKLÄRUNGEN

Ein Blitzsymbol im Dreieck warnt vor einem elektrischen Schlag oder der Beeinträchtigung der elektrischen Sicherheit des Geräts.

Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in der Bedienungsanleitung hin.

Das Pfeilsymbol ist zu finden, wenn besondere Tipps und Hinweise zur Bedienung gegeben werden.

SICHERHEITSHINWEISE

Bel Schaden, die Nichtbeachten dieser Bedelungensanleitung verursacht werden, erlisch die Gewährleistung/Garantié! Für Folgeschäden übernehmen wir keine Haftung! h- oder Personenenschaden, die durch unsachgemäß Handhabung oder Nichtbe-achten der Sicherheitshinweise verurscht werden, übernehmen wir keine Haftung! In solchen Fälle erlischt die Gewährleistung/Garantié.

Aus Sicherheits- und Zulassungsgrunden ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet. Zerlegen Sie es nicht.
- Das Produkt Ist kein Spielzeug. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht warten.

Betreiben Sie das Produkt so, dass es von Kindern nicht erreicht werden kann.

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen Raum gebracht wird. Das bereits entstehende Kondenswasser kann unter Umständen das Produkt zerstoren.
• Vermeiden Sie folgende widige Umgebungsbedingungen am Aufstellungsort oder beim Transport:

Kalte oder Hitze, direkte Sonneneinstrahlung
- Staub oder brennbare Gase, Dampfe oder Lösungsmittel
- starke Stöbe, Schläge

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen,这点es konnte für Kinder zu einem gefährlichen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöbe, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.
• Greifen Sie während einer Messung niemals an die Messspitzen oder direkt auf einen Messpunkt. Es besteht die Gefahr eines elektrischen Schlages.
• Greifen Sie während einer Messung niemals über die fuhlbare Griffbereichsbegrenzung hinaus.
• Vermeiden Sie den Betrieb in unmittelbarer Höhe von starken magnetischen Feldern oder Sendeantennen. Dadurch kann der Messwert verfüllscht werden.
• Überprüfen Sie vor und nach jeder Messing Ihr Messegrät und die Messeleitung auf Beschäftigungen. Führn Sie auf keinigen Fall Messungen durch, wenn die schützende Isolierung beschädigt oder das Messegrät anderweitig beschädigt ist.
• Selen Sie besondere vorsichtig beim Umgang mit Spannungen über 50 V/AC oder 75 V/DC. Bereits bei diesen Spannungen können Sie bei Berührung elektrischer Leiter einen lebensgefährlichen Schlag erhalten.

Das Messgerat ist nur zur Verwendung in trockener oder feuchter Umgebung geeignet. Vermeiden Sie die Verwendung in nasser Umgebung.

Achten Sie immer auf saubere Messspitzen. Verschmulzte oder gar korrodierte Messklemmen konnen zu einer fehlerhaften Messung führen.

Die Prüsfpitzen dürfen nur an den darauf vorgesehenen Handgrifen angefasst werden. Andernfalls besteht die Gefahr eines elektrischen Schlages.

• Überschreiben Sie nimals die höchst zulässigen Spannungswerte. Beim Überschreiben der angegeben Werte wird das Produkt beschädigt und es besteht Lebensgebung. (Siehe Kapitel „Technische Daten").
  Die Regenerationszeit wie unter, Technische Daten angegeben, ist unbedingt einzuhalten. Anderfalls können das Produkt beschadigt werden.

Die angegebenen Spannungswerte sind Nennspannungen.
- Bei unterbrochenem Neutraleiter (N) oder Schutzleiter (PE) erfolgt keine Anzeige.
- Verwenden Sie das Messgerät nur innerhalb der zulässigen Umgebungsbedingungen (Siehe Kapitel „Technische Daten").
- Montieren Sie stets die Messspitzen-Abdeckung, sobald Sie das Messgerät nicht mehrbenöigen.
- Bewahren Sie das Messgerät an einem trockenen, staubgeschützen Ort auf, wenn Sie es nicht mehr benöften.
- Bei Anwendung des Spanningsprüfers im Bereich der Messkategorie CAT III und CAT IV wird emplohlen, die beliegenden Kunststoff-Schutzhülsen zur Verringerung der freilegenden Kontaktspitzenlänge auf die Prüsfitte zu steken. Dies vermindert die Gefahr eines möglichen Kurzschlusses beim Prufen.
- Ein Spannungsprüfer mit relativ niedriger innerer Impedanz wird im Vergleich zum Referenzwert 100 kΩ nicht alle Störspannungen mit einem Ursprungswert oberhalb von ELV anzeigen. Bei Kontakt mit den zu prüfenden Anlageitellen kann der Spannungspürfer die Störspannungen durch Entladung vorübergehend bis zu einem Pegel unterhalb ELV herabseten; nach dem Entfemen des Spannungsprüfers wird die Störpannung ihren Ursprungswert aber wieder annehmen.
- Wenn die Anzeige „Spannung vorhanden“ nicht erscheint, wird dringend empfohlen, vor Aufnahme der Arbeitmen die Erdungsvorrichtung einzulegen.
- Ein Spanningsprüfer mit relativ hoher innerer Impedanz wird im Vergleich zum Referenzwert 100k bei vorhandener Störspannung „Betriebsspannung nicht vomanden" nicht eindeutig anzeilen.
- Wenn die Anzeige „Spannung vorhanden" bei einem Teil entscheidiert, der als von der Anlage getrennt gilt, wird bringend empfehlten, mit zusätzlichen Massnahmen (z. B. Verwendung eines geeigneten Spanngsprefers, Sichtprüfung der Trennstelle im elektrischen Netz, usw.) den Zustand „Betriebsspannung nicht vorhanden" des zu prüfenden Anlagenleits nachzuweisen und festzustellen, dass die vom Spanngspreifer angezeigte Spannung eine Störanspanning ist.
- Ein Spannungsprüfer mit der Angabe von zwei Werten der inneren Impedanz hat die Prüfung ihrer Ausführung zur Behandlung von Störspannungen bestanden und ist (innerhalb der technischen Grenzen) in der Lage, Betriebsspannung von Störspannung zu untersenden und den Spannungstyp direkt oder indirekt anzuzeigen.

CATI Messkategorie I für Messungen an elektrischen und elektronischen Geräten, welche nicht direkt mit Netzspannung versorgt werden (z.B. batteriebetriebene Geräte etc.)
CAT II Messkategorie II für Messungen an elektrischen und elektronischen Geräten, welche über einen Netzstecker direkt mit Netzspannung versorgt werden. Diese Kategorie umfasst auch alle klinener Kategorien (z.B. CAT zur Messung von Signal- und Steuerspannungen).
CAT III Messkategorie III für Messungen in der Gebäudefinstallation (z.B. Steckdosen oder Unterverlei- lungen). Diese Kategorie umfasst auch alle kleineren Kategorien (z.B. CAT II zur Messung an Elektrogeräten).
CAT IV Messkategorie IV für Messungen an der Quelle der Niederspannungsinstallation (z.B. Haupt-verteiligung, Haus-Ubergabepunkte der Energieversorger etc.) und im Freien. Diese Kategorie umfasst auch alle kleineren Kategorien.

ALLGEMEINE BATTERIEHINWEISE

• Batterien gehoren nicht in Kinderhände.
• Lassen Sie Batterien nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens einzeln Arzt auf.
  Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verzuzungen verursachen, benutzten Sie deshalb in thisem Fall geeignete Schutzhandschuhe.
• Batterien dürfen nicht kurzgeschlossen, zerlegt oder ins Feuer geworfen werden. Es besteht Explosions-gefahr.
• Achten Sie beim Einlagen der Batterien auf die richtige Polung (Plus/+ und Minus/- beachten).

SYMBOLBESCHREIBUNGEN

~	Wechselspannung AC
V AC DC	V/AC: WechselspannungV/DC: Gleichspannung
12/24/36/50/120/230/400/690 Anzeige des Nennspannungsbereichs in Volt (V)
+	Gleichspannung Pluspotential DC
-	Gleichspannung Minuspotential DC
kΩ Elektrischer Widerstand in Hilo-Ohm
Hz Elektrische Freqenz (Hertz)
4	Einpolige Phasenanzeige von 100 - 690 V sowie Wamung vor gefährlicher Spannung (>50 V/AC, >120 V/DC), Funktion auch mit leeren bzw. ohne Batterien gegeben
	Symbol für Durchgangsprüfung
+	Batteriesymbol für verwendete Batterie
€	Konformitätszeichen, CE-geprüft
	Gerät und Ausrüstung zum Arbeitsen unter SpannungPersönliche Schutzmaßnahmen erforderlich
	Schutzklasse 2 (doppelt oder verstärkte Isolierung/Schutzisolfiert)

BATTERIEN EINLEGEN/WECHSELN

Trennen Sie den Spanningsprüfer vom jeweiligen Messobjectekt.

Halten Sie die beiden Messspitzen zusammen. Ertont kein Signalton oder wird im Display eine leere Batterie angezeucht, müssen die Batterien erneuer werden. Monlerten Sie zu ihrer Sicherheit die beiden Kunststoff-Schutzhülsen/Messspitzenabdeckungen. Lösen Sie dazu die Schraube (18) mittels einem keinem Kreuzschlitschraubendreher. Ziehen Sie nun das Batteriefach (17) vorsichtig am Kabel entlang nach unter. Entnehmer Sie ggf. die entleerten Batterien aus dem Messgerat und legen Sie zwei neue Batterien vom selbst Typ (siehe, „Technische Daten“) polungsrichtig in das Batteriefach ein. Die Verwendung von wiederaufladbden Akkus ist nicht zulässig. Empfohlen werden Alkaline Batterien, da diese eine large Betriebszeit garantierten. Schieben das Batteriefach wieder nach oben bis es spürbar einrastet und verschreiben Sie这点es wieder sorgfältig mit der Schraube (18).

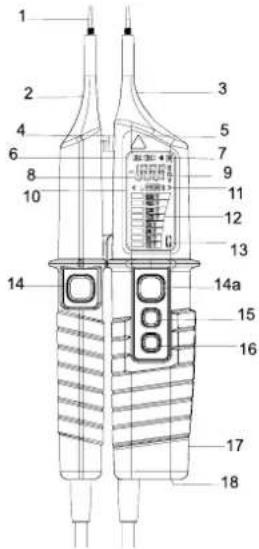

BEDIENELEMENTE

1 Messspitzen
2 Prufspitze."
3 Prüsfspitze.
4 Halterung fur zweite Messleitung
5 LED gefährliche Spannung
6 AC bzw. DC Spannungsanzeige
7 Durchgang bzw. Hold Anzeige

8 Spannungsanzeige
9 Ohm-Anzeige
10 Drehrichtungsanzeige
11 Last-Anzeige
12 Bargraf-Anzeige
13 Anzeige Batterie lever
14 Taster Last
15 Taster Messplitzenbeleuchtung
16 Taster Hold/Ohmmessung
17 Batteriefach
18 Schraube Batteriefach

FUNKTIQSPRUUNG/SELBSTTEST

Es empfehlts sich, das Messgerät vor jeder Messvorgang auf Funktion zu prufen.

Halten Sie die beiden Messspitzen zusammen. Es ernt ein Signalton und das Symbol (7) leuchtet. Das Produkt ist betriebsbereit.

Das Messgerat schaltet sich automatisch beim Erkennen der jeweiligen Messgroße ein. Nach einem Messvorgang schaltet sich das Messgerat automatisch ab, um Strom zu sparen.

Ist kein Signalton zu horen, führen Sie einen Batteriewechsel durch. Solle auch nach einem Batteriewechsel keine Funktion vorhanden sein, daß das Produkt nicht verwendet werden!

Für einen Selftest des Messgerätes gehen Sieitte folgendermaßen vor: Drucken Sie im ausgeschalten Zustand die Taste der Messspitzenbeleuchtung (15) ca 4 Sekunden Lange. Alle LEDs/Symbole, die Messstellenebeleuchtung und der Pipser sind fur ca 2 Sekunden aktiv.

Montieren Sie immer die Messspitzen-Abdeckung, sobald Sie das Messgerät nicht mehr benötigen.

EINPOLIGER PHASENPRUFER

Der einpolige Phasenprüfer Funktioniert ab einer Spannung von 100 V/AC ohne Gegenpotential.

Beachten Sie, dass bei der Ermittlung von Außenletem bei z.B. stark isolierenden Körperschutzmitteln oder isolierenden Standorten, die Anzeige beeinträchtigt werden kann.

Ein einpoliger Phasenprüfer dient nicht zur Prüfung auf Spanningsfreiheit. Hierzu ist zwingend ein 2poliger Phasenprüfer notwendig!

SPANNUNGSPRUFUNG/DREHFELDRICHTUNG

Im LCD Display (8) wird die gemessene Spannung (AC/DC), die Drehfeldrichtung (ab 100 V AC) und im Bargraf der Messbereich angezeigt. Durch Drücken der Hold-Taste (16) kann die Anzeuge für ca. 30 Sekunden angehalten werden.

Verbinden Sie die beiden Messspitzen mit dem Messobjekt.

Der Spannungsprüfer schaltet sich ab einer Spannung von 12 V automatisch ein.

Bei Anwendung des Spanningsprufers im Bereich der Messkategorie CAT III und CAT IV wird empfohlen, die beiliegenden Kunststoff-Schutzhulsen zur Verringerung der freiliegenden Kontaktspitzenlage auf die Prüfspitzen (2) und (3) zu steken. Dies verminder die Gefahr eines möglichen Kurzschlusses beim Messvorgang.
Zur leichteren Bedienbarkeit verfügt das Produkt über eine Haiterung (4) für die zweite Messleitung. Dies erleicht z.B. das Messen direkt an Netzsteckdosen.
Bei Gleichspannungen bezieht sich die Polarität der angezeigten Spannung auf die Messspitze des Messgerätes (3).
Be leeren Batterien Funktioniert ab einer Prüsfannung von 50 V/AC und 120 V/DC nur die Warnanzeige (5) fur „gefährliche Spannung". Leuchtete diese Anzeige, berühren Sie niemals die Messkontakte. Wechseln Sie die Batterien.

DURCHGANGSPRUFUNG

Achten Sie vor einer Durchgangsprüfung darauf, dass das Messobjectekt spannungsfrei ist.

Verbinden Sie die beiden Messspitzen mit dem Messobjekt. Bei einem Durchgang bis max. 400k +50% ertont ein Signalton und im LCD wird das Durchgangssymbol (7) und Con angezeigt.

Trennen Sie die Messspitzen nach dem Messvorgang wieder vom Messobjekt.

WIDERSTANDSMESSUNG

Zur Aktivierung der Widerstandsmessfunktion drücken Sie die Hold-Taste (16) für ca. 3 Sekunden. Das Messgerät wechseln in den Widerstandsmessbereich.

Sie konnen jetzt die beiden Messspitzen mit dem Messobjectekt verbinden.

Der gemessene Widerstandswert wird Ihnen im Display angezeigt.

Durch kurzes Drucken der Hold-Taste kann das Messergebnis festgehalten werden

Vergewissem Sie sich dass das Messobjectekt nicht unter Spannung besteht.

RCD TEST (FI BZW. FEHLERSTROMSCHUTZSCHALTER TEST)

Mit dem Spanningsprüfer kann die Funktion des Fl überprüft werden.

Der Spanningsprüfer kann nur die Funktion der Fehlerstromschutzeinrichtung überprüfen. Der Prüf- bzw. Auslösestrom sowie die Auslösezeit können nicht ermittelt werden!

Verbinden Sie die Messplitze (2) mit dem Schutzleiter und die Messplitze (3) mit der Phase.

Drücken Sie nun gleichzeitig die rote Taste (14) sowie die rote Taste (14a).

MESSSTELLENBELEUCHTUNG

Das Messerigt verfügt über eine LED-Beuleitung an der Gehäuseoberseite, um die Messstelle bei schlechten Lichtbedingungen better zu erkennen. Zum Aktivieren drücken Sie die Taste (15). Die LED schaltet sich zur Batteriechonung nach ca. 30 Sekunden selbstständig aus.

WARTUNG UND REINIGUNG

Das Messgerat ist für Sie bis auf einen gelegentlichen Batteriewechsel wartungsfrei.

Um die Genauigkeit jedoch über einen langen Zeitraum hinweg gewährleisten zu konnen, empfeht es sich, das Produkt einmal jährlich kalibrieren zu halten.

Reinigen Sie das Produkt niemals während es mit einer Spannungssquelle verbunden ist. Zur Reinigung genegt ein trockenes, weiches, sauberes Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, dies kann zu Verfärbungen führen. Drücken Sie beim Reinigen nicht zu stark auf die Oberfläche um Kratzspuren zu vermeiden.

ENTSORGUNG

a) Allgemein

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geitenden gesetzlichen Bestimmungen. Entfemen Sie eventuell eingelegte Batterien und entsorgen diese getrennt vom Produkt.

b) Batterien

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien sind mit Nebenstehendem Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Beziehungen für das ausslaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilver, Pb = Blei.

Ihre verbrauchten Batterien konnen Sie unentgeltlich bei den Sammelstellen ihrer Gemeinde oder überall dort abgeben, wo Batterien verkauft werden.

TECHNISCHE DATEN

Spannungsbereich 12-690 V DC/AC

Frequenzbereich. 0 Hz; 16-400 Hz

LCD-Auflösung. 12,24,36,50,120,230,400,690V

Messtoleranz der Spannungsprüfung. + / - (3% +5 Digit)

DC/AC Spannungserkennung .........automatisch

Auto-Power-On. 12 V DC/AC

Ansprechzeit. <1s

Widerstandsmessbereich 0-19 99Ohm

Max Messzeit (RCD-Test) 30 s

Regenerationszeit (RCD-Test) 240 Sekunden

Max. Prüfstrom (RCD-Test) 30 mA/230V

Max. Strom ohne RCD-Last. <3,5mA/690V

Messkategorie...CAT IV 600 V/CAT III 1000 V

Normen. EN 60529 und EN 61243-3:2014

Schutzart.. IP64

Verschmutzungsgrad 2

Temperaturbereich-15°C bis +45°C

Lufffeuchte max. 85% relative Feuchte, nicht kondensierend

Höhe über N.N. max. 2000 m

Lange Messleitung ca.93 cm

Stromversorgung. 2x Batterien vom Typ AAA / Micro

Gewicht. 130g

Abmessungen. 67 x 205 x 27 mm (B x H x T

DURCHGANGSPRUFUNG

Darstellung Optisch und akustisch (<400 kΩ +50%)
Prüfstrom <5 uA
Überspannungsschutz 690 V (DC/AC)
