GEBRUIKSAANWIJZING ABL 27 V ALPINA
Draagbare blazer voor tuinwerken / Draagbare zuiger voor tuinwerken
GEBRUIKERSHANDLEIDING
LET OP: Voordat u de deze machine gaat gebruiken dient u eerst deze handleiding aandachtig door te lezen.
Bærbar blæsemaskin for hager / Bærbar sugemaskin for hager INSTRUKSJONSBOK
ADVARSEL: Les dette brauksanvisingen noye for du brukermaskinen.

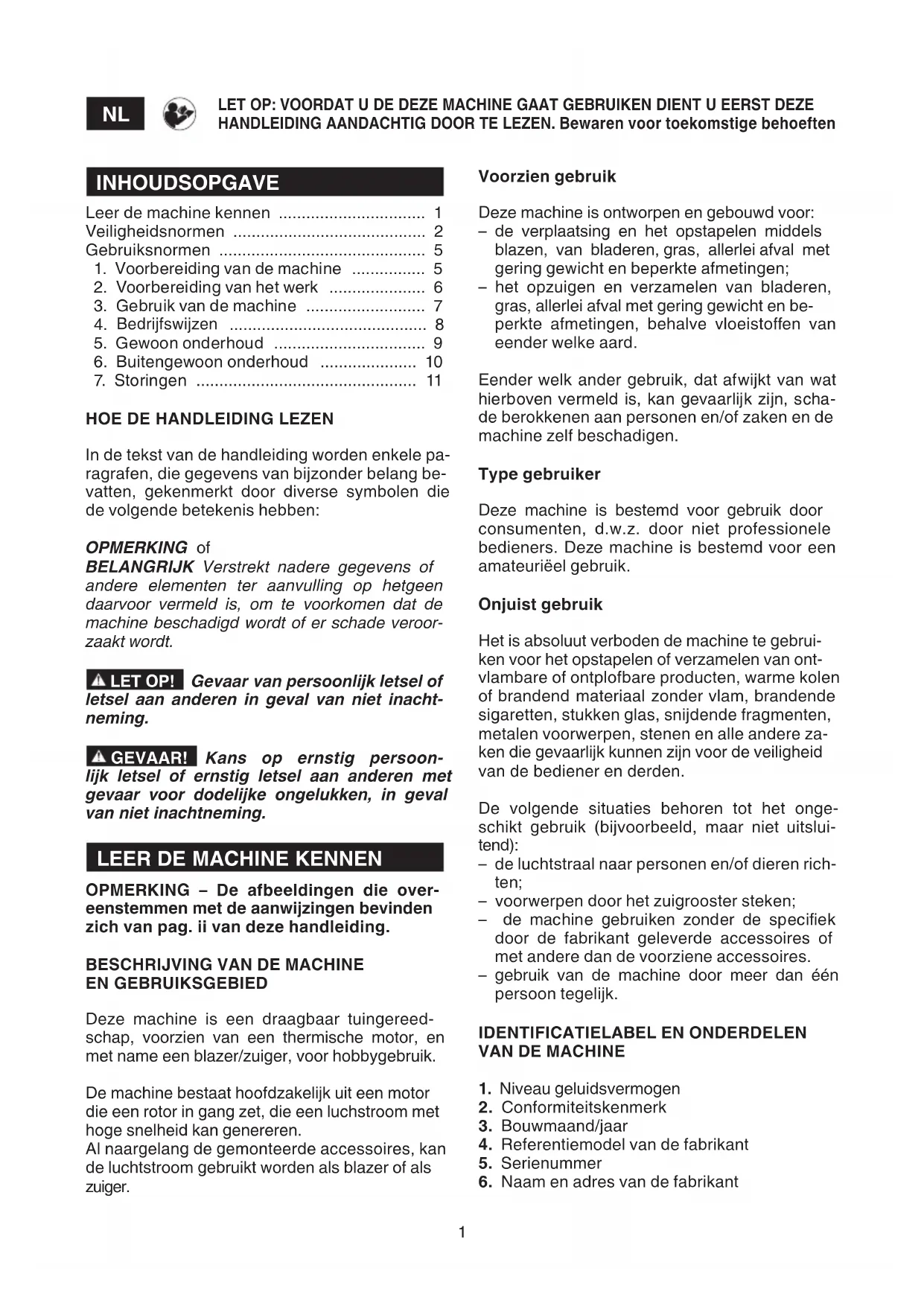

Leer de machine kennen 1
Veiligheidsnormen 2
Gebruiksnormen 5
- Voorbereiding van de machine 5
- Voorbereiding van het werk 6
- Gebruik van de machine 7
- Bedrijfswijzen 8
5.Gewoon onderhoud 9
- Buitengewoon onderhoud 10
7.Storingen 11
HOE DE HANDLEIDING LEZEN
In de tekst van de handleiding worden enkele paragrafen, die gegevens van bijzonder belang bevatten, gekenmerkt door diverse symbolen die de volgende betekenis hebben:
OPMERKING of
BELANGRIJK Verstrekt nadere gegevens of andere elementen ter aanvulling op hetgeen waarvoor vermeld is, om te voorkomen dat de machine beschadigd worden of er schade veroorzaakt worden.
LET OP! Gevaar van persoonlijk letsel of letsel aan anderen in geval van Niet inacht-neming.
GEVAAR! Kans op ernstig persoonlijk letsel of ernstig letsel aan anderen met gevaar voor dodelijke ongelukken, in geval van Niet inachtneming.
LEER DE MACHINE KENNEN
OPMERKING - De afbeeldingen die overeenstemmen met de aanwijzingen bevinden zich van pag. Il van deze handleiding.
Deze machine is een draagbaar tuingereedschap, voorzien van een thermische motor, en met name een blazer/zuiger, voor hobbygebruik.
De machine bestaat hoofdzakelijkuit een motor die een rotor in gang zet, die een luchtroom met hoge能力和an genereren.
Al naargelang de gemonteerde accessoires, kan de luchtstroom gebruikt worden als blazer of als zuiger.
Voorzien gebruik
Deze machine is ontworpen en gebouwd voor:
- de verplaatsing en het opstapelen middels blazen, van bladeren, gras, allerlei afval met gering gewicht en beperkte afmetingen;
- het opzuigen en verzamelen van bladeren, gras, allerlei afval met gering gewicht en beperkte afmetingen, behalte vloeistoffen van eender welke aard.
Eender welt ander gebruik, dat afwijk van wat hierboven vermeld is, kan gevaarlijk zijn, schade berokkenen aan Personen en/of zaken en de machine zich beschadigen.
Type gebruiker
Deze machine is bested voor gebruik door consumen, d.w.z. door Niet professionele bedieners. Deze machine is bested voor een amateurieel gebruik.
Onjuist gebruik
Het is absolutut verboden de machine te gebruiken voor het opstapelen of verzamelen van ontvlambare of ontplofbare producten, warme kolen of brandend materiaal zonder vlam, brandende sigaretten, stukken glas, snijdende fragmenten, metalen voorwerpen, stenen en alle andere zaken die gevaarlijk kunnen zijn voor de verilgheid van de bediener en derden.
De volgende situations behoren tot het ongeschikt gebruik (bijvoorbeeld, maar Niet uitsluitend):
- de luchtstraal maar personen en/of dieren richten;
- voorwerpen door het zuigrooster steken;
- de machine gebruiken zonder de specifiek door de fabrikant geleverde accessoires of met andere dan de voorziene accessoires.
- gebruik van de machine door meer dan een persoon tegelijk.
IDENTIFICATIELABEL EN ONDERDELENVAN DE MACHINE
- Niveau geluidsvermögen
- Conformiteitskenmerk
- Bouwmaand/jaar
- Referentiemodel van de fabrikant
- Serienummer
-
Naam en adres van de fabrikant
-
Artikelcode
-
Aantal emissies
-
Motor
- Fles van de brandstof met schaalverdeling
- Werktuig met schroevendraaier en sleutel bougie
Voor gebruik als blazer:
- Eerste blaasbuis
- Tweede blaasbuis (plat uiteinde)
15a. Tweede blaasbuis (rond uiteinde)
Voor gebruik als zuiger:
- Eerste zuigbuis
- Tweede zuigbuis
- Verbindingsbuis zak
- Opvangzak
BEDIENINGEN EN FUNCTIONELE ELEMENTEN
- Bovenste handvat
- Onderste handgreep
- Stopschakelaar motor
- Versnellingsknop
- Vergrendeling versnelling
- Startknop
- Chokeknop (Starter)
-
Knop Voorinspuiting (Primer)
-
Dop brandstofreservoir
- Bougie
- Deksel luchtfilter
- Zuigrooster
Schrijf de identificatiegegevens van de machine in de vakjes op het label aan de acherkant van de omslag.
TOELICHTENDE SYMBOLEN OP DE MACHINE (indien aanwezig)
- Brandstofreservoir
- Standen stopschakelaar motor
a = stop
b = start
- Chokeknop (Starter)
a = RUN = normale Werking en starten met warme motor
b = CHOKE = starten met koude motor
- Versnellingsknop
a = minimum
b = maximum
VEILIGHEIDSVOORSCHRIFTEN
Uw machine要去 voorlichtig gebruikt worden. Daaromল op de machine pictogrammen aangebrachte die u aan de belangrijkste visilheidsvoorschriften herinneren. Hun betekenis is hieronder weergegeven. Verder wordt u aanbevolen de visilheidsvoorschriften in het speciale hoofdstuk waarover in dit boekje zorgvuldig door te lezen.
Vervang de beschadigde of onleesbare stickers.
- Let op! Gevaar. Indien deze machine nicht correct gebruikt worden, kan ze gevaarlijk zijn voor de bediener en voor anderen. Voordatu deze machine in gebruik neemt eerst de gebruiksaanwijzingen lezen.
- Houd de personen buiten de werkzone tijdens het gebruik.
- De loro die deze machine dagelijks in normale omstandigheden gelerukt kan blootgesteld zich aan een geluidsniveau van 85 dB (A) of hoger. Draag een veiligheidsbril en gehoorbeschemingen.
- Draag werkhandsschoenen en veiligheids-schoeisel!
- Gevaar voorwegspringende delen! Gebruik de machine Niet met het rooster open.
VEILIGHEIDSNORMEN
die strikt opgevolgd要去en worden
Deze machine is zeer luidruchtig en vereist het gebruik van gehoorbeschemers.
A) VOORBEREIDING
1) LET OP: Lees deze aanwijzingen aandachtig alvorens de machine te gebruiken. Zorg dat u vertrouwd raakt met de bedieningsknoppen en in staat bent de machine op de juiste wijze te gebruiken. Leer de motor snel af te zetten.
2) Laat nooit toe dat de machine gebruikt worden door kinderen of door Personen die nicht vertrouwd zijn met deze aanwijzingen. De minimale leeftijd van de gebruiker kan landelijk gereglementeerdহn.
3) Gebruik de machine nooit indien de gebruiker vermoeid of onwel is, of indien hij geneeesmiddelen, drugs, alcohol of andere stoffen ingenomen heeft die schadelijk+zijn voor+zijn reactievermoogen en aandacht.
4) Denk eraan dat de person die de machine bedient of de gebruiker aansprakelijk is voor ongevalten en onvoorziene gebeurtenissen die personen of hun eigendommen können overkomen.
5) Indien men de machine aan derden wil geben
of lenen, moet men zich ervan verzekeren dat de gebruiker de gebruiksaanwijzingen in dit handboek doorneemt.
B) VOOR HET GEBRUIK
1) Tijdens het werkken moet gegaste kledij gedragen worden die de gebruiker nicht hindert in zich bewegingen.
- Gebruik aanpassende beschermende kledij, trillingdempende handschoenen, beschermende bril, anti-stofmaskers, gehoorbeschermers en anti-snij schoenen met anti-slipzool.
- Draag geen sjaals, hemden, kettingen of andere hangende of brede accessoires die in de machine verklemd können geraken.
- Lang haar worden zorgvuldig bijeengebonden.
2) LET OP: GEVAAR! Benzine is bijzonder brandhaar.
- bewaar de brandstof in gpaste recipienten die geschikt zijn voor dit gebruik;
- vul de brandstof met een trechter alleen buiten bij en rook Nietijdens deze werkzaamheden en wanner u met de brandstof bezig bent;
open de dop van het reservoir langzaam om de interne druk geleidelijk aan af te lately;
- giet de brandstof in het reservoir voordat u de motor aanzet: als de motor aanstaat of warm is mag u geen brandstof toevoegen of de dop van de benzinetank afdraaien;
- als u benzine gemorst hebt mag u de motor Niet starten maar dient u de machine uit de buurt van de plek waar u de benzine gemorst hebt te brengen en voorkomen dat er brand ontstaat. U dient te wachten totdat de brandstof verdampt is en de benzinedampen opgelost+zijn.
- draai de dop altijd weer goed op de tank van de machine en het benzinereservoir.
- reinig onmiddelijk elk spoor van benzine gemorst op de machine of op de grond;
- start de machine Niet op deplaats waar de brandstof bijgevuld werk; de motor worden gestart op een afstand van minstens 3 meter van deplaats waar de brandstof bijgevuld werk.
- vermijd dat de brandstof in contact komt met de kledij en, mocht dit toch gebeuren, trek dan andere kledij aan vooraleer de motor te starten;
4) Vervang defecte of beschadigde geluids-dempers.
5) Ga voor het gebruik over op een nauwgezette controle van de werkzaamheid van de machine, en in het bijzonder:
- de versnellingshendel moet vrij hunnen bewegen, zonder geforceerd te worden, en bij het loslaten moet deze automatisch en snel terug in de neutrale standkommen;
- de stopschakelaar van de motor moet mak
kelijk van de ene stand in de andere gebracht können worden;
- de elektrische kabels en in het bijzonder de kabel van de bougie要去en onbeschadigd zich om te voorkomen dat vonden ontstaan; de kap要去 correct op de bougie gemonteerd zich;
- de handgrepen en beschermingen van de machine要去en schoon, droog, en stevig bevestigd zijn op de machine;
- de beschermingenogenszins beschadigd zich;
- de rotor mag nicht beschadigd zijn.
- de opvangzak mag nicht beschadigd zijn.
6) Controller grondig heel de werkzone en gebruik een hark of een borstel om de afval handmatig uiteen te halen en al wat door de machine weggeschoten zou kuren worden, te verwijderen (bij gebruik als blazer) of wat de zuigbuis zou kuren verklemmen (bij gebruik als zuiger) of wat oorzaak van gevaar zou kuren zich (stenen, takken, ijzerdraden, beenderen, enz.).
C) Tijdens HET GEBRUK
1) De draaiende delen können ernstige letselsveroorzaken, vermijd aanraking met de draaiende delen wanner deze nog draaien.
2) De machine nicht gebruiken nabij openstaande vensters.
3) Gebruik de machine aan een constante snelheid en houd de handgreep stevig vast met de geschichte kracht om het niveau van de trillingen te verminderen. Een laag toerental van de motor betekent een laag geluidsniveau; gebruik waarom de machine aan het laagst möglichk toerental waar bij het werk uitgevoerd kan worden, Tijdens een werkdag, dient men regelmatte en gepaste pauzes te nemen om schade weg trillingen en letsels aan de oren te vermijden.
4) Start de motor nicht in gesloten ruimten waar zich gevaarlijke koolstofmonoxide kan ontwikkelen.
5) Werk enkel bij daglicht of met een goede kunstmatige verlichting en bij goede zichtbaarheid.
6) Bij stoffig terrein, raadt men aan de oppervlakte Lichtjes te bevochtigen.
7) Wees geen storend element. Gebruik de machine enkel tijdens redelijkke uren (niet's ochtends vroeg of's avonds laat, wanner dit storend zou+kennen voor andere Personen).
8) Monteer geen apparaten of toebehoren op de machine die Niet voorzien en gehomologeerd werden door de fabrikant.
9) Gebruik de machine in geen geval:
- zonder alle toebehoren gemonteerd te hebben die voor ieder gebruik voorzien zijn (blazen of zuigen);
- als er Personen, in het bijzonder kinderen of dieren in de buurt zich;
- in gesloten omgevingen, bij aanwezigheid van uitwasemingen, in ontplofbare omgevingen of nabij ontvlambare materialen of elektrische apparaten.
10) Blijf stil en stabel staan:
- vermijd zoveel möglich te werken op een natte of glibberige grond, of in ieder geval op te one-effen of steile terreinen die de stabiliteit van de bediener tijdens het werken Niet{kunnen garanderen;
- loop Niet maar ga normala en let op oneffenheden van het terrein en de aanwezigheid van eventuele hindernissen;
beoordeel de mogelijke risico's verbonden met het te bewerken terrein en tref alleoodzake-lijke voorzorgsmaatregelen om borg te staan voor de eigeneiligheid, vooral op hellingen, oneffen, glibberige of mobiele terreinen.
11) Start de motor verwijl de machine stevig vastgehonden worden:
- zorg ervoor dan de andere Personen zich op een afstand van minstens 15 meter uit de draagwijdtve van de machine bevinden;
- richt de geluidsdemper en dus de uitlaatgassen nooit maar ontvlambare materialen:
12) Wijzig de afstelling van de motor Niet en LAST het toerental van de motor Niet buitengewoon hoog oplopen.
13) Overbelast de machine Niet en gebruik geenkleine machine om zware werken te verrichten; het gebruik van een machine met aangepaste afmetingen za de risico's beperken en de kwaliteit van het werk verbeteren.
14) Zorg ervoor Niet krachtig gegen vreemde voorwerpen te stoten en let aandachtig op het wegschieten van materiaal en stof,veroorzaakt door de lucht;richt de luchtstraal Niet op Personen of dieren.
15) Bij gebruik als blazer, dient men aandachtig te vermiijden dat het wegbeblazen materiaal of het opgetilde stof personen of dieren kan verwonden of hun eigendommen kuren beschaden. Let steeds op de richting van de wind en werk nooit gegen de wind in. Plaats het verlengstuk van de blaaspijp steeds zodanig dat de luchtstroom nabij de grond blijft.
16) Steek geen voorwerpen met de hand in de zuigopening (bij gebruik als zuiger) en vermijd omvangrijke voorwerpen op te zuigen die de rotor können beschaden.
17) Tijdens de werkung, moet men de handen ver van de zuigrooster en van de ejectie-opening van de lucht houden en de luchtdoorgang nicht verhinderen.
18) Schakel de motoruit:
- wanner u de toebehoren voor het blazen of zuigen monteert of verwijdert;
- telkens wonneer u de machine onbeerde,
achterlaat;
- voórdat u benzine bijtankt.
- tijdens verplaatsingen:tussen werkzones.
19) Schakel de motor uit en koppel de bougie-kabel los:
- voordat u de machine contrôleert, schoonmaakt of eraan werkt;
- nadat er een vreemd voorwerp opgezogen is. Controller de machine op eventuele beschadigingen en voer de nodige reparationsuit alvorens de machine opnieuw te gebruiken;
- Indien de machine op abnormale wijze begint te trillen (spoor onmiddelijk de oorzaak van de trillingen op en verhelp ze)
- wanner de machine nicht gebruikt worden.
20) Om brandgevaar te voorkomen, de machine Niet met warme motor achefterlaten op bladeren, droog gras, of ander ontvlambaar materiaal.
21) LET OP - In geval van breuken of ongevallen tijdens het werk, dient men de motor onmiddelloijk stil te zetten en de machine te verwijderen om geen verdere schade te berokkenen; in geval van ongevalllen met persoonlijke letsels of letsels aan derden, dient men onmiddelijk de meest geschikte eerste-hulp-procedures te volgen voor de situatie en zich tot een gezondheidsstructuur terichten voor de nodige zorgen. Verwijder zorgvuldig eventuele resten die schade of letsels aan personen of dieren konnen veroorzaken indien ze onopgemerkt blijven.
22) LET OP - Het geluids-en trillingsniveau dat aangegeven is in deze handleiding, is de maximale gebruikswaarde van de machine. Gebrek aan onderhoud heeft een aanzienlijke invloed op het geluid en op de trillingen. Bijgevolg is het noodzakelijkpreventieve maatregelen te treffen om mogelijk schade ten gevolge van een hoog geluidsniveau en stress van trillingen te vermijden; zorg voor het onderhoud van de machine, draag gehoorbeschemmers, kaak pauzes tijdens het werk.
23) De langdurige bloatstelling aan trillingen kan neuro-vasculaire letsels en problemen veroorzaken (ook gekend onder de naam "fenoomeen van Raynaud" of "witte hand"), vooral bij personen die circulatiestoornissen hebben. De symptomen kuren betrekking hebben op de handen, de polsen en de vingers, met verlies van gevoeligheid, loomheid, jeu, pijn, verkleur-ring of structurele wijzigingen van de huid. Deze effecten kuren versterkt worden door een lage omgevingstemperatuur en/of een overdreven druk op de handgreep. Wanner deze symptomen optreden, moet de machine minder lang gebruikt worden en is hetoodzakelijk een arts te raadplegen.
1) LET OP - Verwijder de kap van de bougie en lees de desbeteffende aanwijzingen alvorens eender welke ingreep voor reiniging of onderhoud aan te vangen. Trek geschikte kleding en werkhand Schoenen aan voor alle handelingen die gevaarlijk kannen zijn voor de handen.
2) LET OP - Gebruik de machine nooit als er onderden versleten of beschadigd zich. De defecte of beschadigde onderden要去en vernieuwd en Niet gerepareerd worden. Gebruik enkel oorspronkelijke wisselstukken: het gebruik van Niet originele en/of nicht correct gemonteerde wisselstukken leidt tot beschadiging van de machine en brengt de verilgheid ervan in gedrang; dit kan leiden tot ongevallen of persoonlijke letsels en ontheft de Fabrikant van alle verplichtingen en aansprakelijkheden.
3) Alle onderhoudshandelingen en afstellenen die nicht beschreiben zich in deze handleiding要去en uitgevoerd worden door uw Verkoper of in een gespecialiseerd Centrum dat beschikt over de nodige kennis en uitrustingen om de werken correct uit te voeren, met respect voor het oorspronkelijkiveau van veiligheid van de machine. Handelingen die uitgevoerd werden in Niet geschikte structuren of door onbekwame Personen doen elke vorm van garantie en alle verplichtingen of aanspraelijkheid van de Fabrikant verrallen.
4) Laat boute n en schroeven vastgedraaid zitten om er zeker van te zich dat de machine al-tijd op een veilige manier gebruiksklaar is. Als u regelmatin onderhoud aan de heggenschaar pleegt, za de werkig ervan veilig blijven en za het prestatieniveau bewaard blijven.
5) Voer geen ingrepen uit op de machine die nicht in dit handboek beschreiben zijn, en enkel wanneeer men over de geschikte bevoedheid en werktuigen beschikt.
6) Zet de machine Niet met benzine in de tank in een ruimte waar de benzinedampen met vlammen, vonden ofen warmtebron in aanraking zonden konnen komen.
7) Laat de motor eerst afkoelen voor het opber-gen van de machine in elke willekeurige ruimte.
8) Om het risico voor brand te beperken, worden de motor, de geluidsdemper van de uitlaat en de opslagzone van de benzine vrij gezogen van zaagsel, takjes, bladeren of overtollig vet;That werenotrecipiennen met snijafval in de ruimte aanchter.
9) Als u de tank moet ledigen, dient u dit in de open lucht te doein en wanner de motor koud is.
10) Draag werkhandsschoenen voor elke onderhoudsingreep.
11) Vooraleer de machine op te bergen, de sleu-tels of het gereedschap gebruikt voor het onderhoud wegnemen.
12) Bewaar de machine buiten het bereik van kinderen!
13) Controller de opvangzak vaak om slijtage en vermindering van de kwaliteit te vermijden.
E) TRANSPORT EN VERPLAATSING
1) Telkens wanseer de machine verplaatst of vervoerd moet worden, is hetoodzakelijk:
- schakel de motor uit en maak het dopje van de bougie los;
- neem de machine enkel aan het handvat vast enRCT de buizen zodate geen hindernis kunnen vormen.
2) Wanner de machine vervoerd worden met een voertuig,要去en de buizen verwijderd worden en moet de machine op dusdanige wijze geplaatst worden dat er voor niemand gevaar ontstaat en stevig geblokkeerd worden om te voorkomenDat de machine omvalt en beschadigd wordt of dat brandstof lekt.
F) MILIEUBESCHERMING
De bescherming van de omgeving moet een belangrijk en prioritair aspect vormen voor het gebruik van de machine, ten gunste van de civiele samenleving en de omgeving waarin we leven. Wees geen storend element.
- Volg nauwgezet deplaatselijke normen voor het verwerken van de verpakking, olie, benzine, batterijen, filters, versleten delen of eender welk element met een sterke invloed op de omgeving; deze afval mag Niet met de huisafval weggeworpen worden, maar moet geschieren worden en aan speciale verzamelcentra toevertrouwd worden, die de recyclage van de materialen zullen verzorgen.
- Volg nauwkeurig de lokale normen op voor de afdanking van het snijafval.
- Bij het uit bedrijf stellen van de machine, mag deze nooit in het milieu hintergelaten worden maar moet ze�en een opvangcentrum gebracht worden, volgens de geldende locale normen.
GEBRUIKSNORMEN
OPMERKING - De afbeeldingen die overeenstemmen met de aanwijzingen bevinden zich van pag. iii van deze handleiding.
1. VOORBEREIDING VAN DE MACHINE
De machine kan gebruikt worden als blazer of als zuiger; voor elk van deze functies, moet men de waaroor bestemde toebehoren die samen met de machine geleverd worden, correct voor
bereiden.
LET OP! De machine要去envlakken solide ondergrund uittgepakt en gemonteerd worden, met voldoende bewegingsruimte voor de machine en de verpakking, en steeds met gebruik van geschikte werktuigen.
BELANGRIJK De veiligheidssystemen verhinderen het opstarten van de motor, indien de zuigof blaasbuizen nicht correct gemonteerd zich.
1.1 GEBRUKS ALS BLAZER (Afb. 1)
- De opening van de eerste blaasbuis (1) uitlijnen met de holtes (2) van de opening waar delucht uitkomt, stevig op de buis duwen om ze stevig vast te zetten.
- De opening van de tweede blaasbuis (3) uitlijnen met het uitstekende.Deel (4) van de eerste buis, op de buis duwen en deze 90^ met de klok mee draaien aan een van de voorziene posities, om ze stevig vast te zetten.
OPMERKING Monteer de buis met het plat of rond uiteinde, in functie van het soort werk.
Om de eerste buis (1) te verwijderen, steekt men de meegeleverde schroevendraaier in de opening (5) en duwt men stevig om de buis te verwijderen uit de opening waar de lucht uitkomt.
1.2 GEBRUKS ALS ZUIGER (Afb. 2)
- De opening van de eerste verbindingsbuis van de zak (1) uitlijnen met de holtes (2) van de opening waar de lustucht uitkomt, stevig op de buis duwen om ze stevig vast tezetten.
- Het mondstuk van de opvangbuis (1) in de waarvoort bestemde opening van de opvangzak (3) steken en de opening weeer sluiten met het waarvoort bestemde velcro-gespe (4).
- De eerste zuigbuis (5) verbinden met de tweete (6), door de twee verwijzingspijltjes (7) uit te lijnen en stevig aanduwen om het uiteinde (6a) van de tweede buis stevig vast te haken in de opening (5a) van de eerste zuigbuis.
- De meegeleverde schroevendraier in de opening (8) steken en duwen om de vergrendeling los te haken en het beschemend rooster (9) te openen.
- De verwijzingspennen (10) uitlijnen met de holtes (11) van de eerste zuigbuis en gegen de klok in draaien, om deze stevig vast te haken.
- De opvangzak diagonal op uw schouder plaatsen en de hoogte afstellen aan de hand van de riem.
het afgeronde deel van het zuigmondstuk waar het terrein gericht is.
2. VOORBEREIDING VAN HET WERK
2.1 CONTROLE VAN DE MACHINE
Alvorens de machine te gebruiken, is het noodzakelijk:
- te controlleren of er geen schroeven loszitten aan de machine;
- bij gebruik als zuiger, moet men nagaan of de opvangzak integer en goed gesloten is, en of de ritssluiting correct werkt;
- te controlleren of de luchtfilter schoon is;
- te controlleren of de handgrepen goed bevestigd zich;
- de toebehoren al naargelang de soort werkinq (blazen of zuigen) klaarmaken en controlleren of ze correct bevestigd zich;
- brandstof bijvullen, volgens de volgende aanwijzingen.
2.2 BEREIDING VAN HET BRANDSTOFMENGSEL
Deze machine is uitgerust met een tweetaktmotor waarvoor een(OPsel van benzine en smeerolie ge bruikt moet worden.
BELANGRIJK Het gebruik van alleen benzine beschadigd de motor en doet de garantie verrallen.
BELANGRIJK Gebruik alleen brandstof en smeermiddelen van goede kwaliteit, om de prestaties in stand te houden en borg te staan voor de levensduur van de mechanische componenten.
2.2.1 Eigenschappen van de benzine
Gebruik alleen loodvrijne benzine (groen) met een oc taan gehalte van minstens 90 N.O.
BELANGRIJK Groene benzine zorgt.altijd voor wat afzettingen in hetrecipient indien het langer dan 2 maanden bewaard worden. Gebruik.altijd versebenzine!
2.2.2 Eigenschappen van de olie
Gebruik alleen synthetische olie van uitstekende kwaliteit, specifiek voor tweetaktmotoren.
Bij uw Verkoper zich on liën beschikbaar die spe- ciaal bestudeerd werden voor dit type van motor en in staatijken om voor een hoge bescherming te zorgen.
2.2.3 Bereiding en Bewaring
van het mengsel
GEVAAR! De benzine en het(AP)ngsel zijn ontvlambaar!
- Bewaar de benzine en het mengsel in spe-ciale recipienten voor brandstof, op een veilige plaat,uit de buurt van warmtebronnen of naakte vlammen.
- De recipiennenten要去en buiten het bereik van kinderen bewaard worden.
- Niet rokenijdens de bereiding van het mengsel en de benzinedampen nicht inademen.
De tabel geeft de hoeveelheden benzine en olie wee ter gebruiken voor de bereiding van het mengsel naargelang het aangewend type van olie.
Voor de bereiding van het mengsel:
- Doe ongeveer de helft van de benzine in een geschikte tank.
- Voeg er alle olie aan toe, volgens de tabel.
- Voeg de rest van de benzine toe.
- Sluit de dop en schud krachtig.
BELANGRIJK Het(OP) is onderhevig aan veroudering.Bereid niet te veel(OP) om afzettingen te voorkomen.
BELANGRIJK Zorg ervoor dat de recipiennent van de benzine en het mengsel go ed va wijderen.
2.3 BIJVULLEN VAN BRANDSTOF
GEVAAR! Niet rokenijdens het bijvullen en de benzinedampen Niet inademen.
LET OP! Open de dop van de tank voorzichtig waar dat er druk ontstaan kan+zijn aan de binnenkant.
Vooraleer bij te vullen:
- Plaats de machine effen en stabel, met de vul-dop van het reservoiraar boven.
- Maak de dop van het reservoir en de zone rond de dop schoon om te voorkomen dat tijdens het bijvullen onzuiverhedenterechtkomen in het mengsel.
- Open de dop van het reservoir voorzichtig om de druk geleidelijk aan af teLATen.
Om brandstof bij te vullen:
- Schud men krachtig het reservoir waarin het mengsel voorbereid werk.
- Middels een trechter, giet men de geschikte hoeveelheid brandstof voor het uit te voeren werk in de schaalfles.
Bijvullen zonder de tank tot aan de rand te vul
len (Afb. 3).
OPMERKING De optimale inhoud van het reservoir van de machine stemb overeen met ongeveer de helft van het vermogen van de fles met schaalverdeling.
LET OP! De dop van het reservoir moet altijd stevig weeer vastgedraaid worden.
Let OP! Reinig onmiddelijk elk spoor van(AP) op op op op op op op op op op op op op op op op op op op op op op op op op op op op op op op op op op op op op op op op op op op op op op op op op op op op op op op op op op op op op op
3. GEBRUK VAN DE MACHINE
3.1 OPSTARTEN VAN DE MACHINE
Vooraleer de motor op te starten, moet men de machine op een stabiele positie plaatsen en zich ervan verzekeren dat ze Niet op de blaas- of zuigbuizen steunt.
3.1.1 Start met koude motor
Met start bij koude motor worden bedoeld een start na minstens 5 minuten dat de motor uitgeschakeld is of na het bijvullen van brandstof.
Om de motor te starten (Afb. 4):
- Schakel de starter in door de hendel (2) in de stand «CHOKE» te brengen.
- Druk 7-10 koer op de knop van de Voorinspuiting (primer) (3) om de brandstoftoevoer te bevorderen.
- Houd de machine stevig vast met een hand op de handgreep (6), om de contrôle ervan nicht te verliezenijdens het starten.
- Draai langzaam de startknop 10-15 cm tot u een zekere waarstand gewaarwordt. Geef dan enkele keren een stevige ruk tot de machine in gang schiet.
BELANGRIJK Om te voorkomen dat het touw breekt, worden er Niet over de gehele lenghte aan ge trokken. Laat het touw Niet langs de rand van de opening van de touwgeleider schuren en laat de knop geleidelijk aan los, om te voorkomen dat het touw op ongecontroleerde wijze maar binnen schiet.
- De hendel (2) wee in de stand «RUN» zetten.
- Trek opniew aan de startknop, en druk de versnelling (4) helemaal in, tot de motor normal in gang komt.
- Zodra de motor loopt, de versnelling (4) kort
standig bedieren om de motor waar tot het minimumtoerental te brengen.
- Duw kort op de versnelling om de motor op te warmen, alvorens de machine te gebruiken.
BELANGRIJK Indien de knop van het starttouw herhaaldelijk bediend worden met de starter ingeschakeld, kan de motor vastlopen en de start be-moeilijk worden.
Indien de motor overbelast is, dient men de procedure voor warm starten meertere malen te herhalen, om de overvloed aan brandstof te verwijdersen.
3.1.2 Start bij warme motor
Om de motor warm te starten onmiddelijk na het stoppen van de motor, volgt men de punten 2 - 3 - 4 - 6 van de vorige procedure, en let men erop de primer (3) slechts 2-3 keer in te schakelen.
3.2 AFSTELLING VAN DE SNELHEID (Fig. 4)
De draaisnelheid van de rotor moet in verhouding zichn met het soort werk en worden bepaald door de bediening van de versnelling (4) op het bovenste handvat. De versnellingshendel kan in elke gewenste positie gehonden worden door middel van de blokkeringshendel (5).
3.3 STOP VAN DE MACHINE (Fig. 4)
Om de motor uit te schakelen:
- De vergrendelhendel (5) maar beneden draaien.
- Het commando van de versneller (4) loslaten.
- Druk de schakelaar (1) maar de stand «O» tot de motor stilvalt, waar verzolgens de schakelaar los die automatisch maar de stand «I» gaat voor het volgende opstarten.
4. BEDRIJFSWIJZEN
4.1 GEBRUKS ALS BLAZER (Afb. 5)
LET OP! Tijdens het werk, moet de machine steeds stevig vastgehonden worden met de rechterhand op het bovenste handvat.
Het is raadzaam de snelheid van de motor af te stellen op het soort materiaal dat verwijderd moet worden.
- gebruik de motor met een laag toerental voor lichte materiaalen enkleine struikjes op het gras;
- gebruik de motor met een middelmatig toeren-tal om gras en lichte bladeren te verwijderen
van asfalt of een vast terrein;
- gebruik de motor aan een hoog toerental voor zwaar dere materialen, zoals verse sneeuw of om van grijke afval.
Let OP! Wees steeds zeer aandachtig om te vermijden dat het verwijdderde materiaal of opgeblazen stof letstels zou kunnen berokkenen aan personen of dieren of schade aan eigendommen. Let steeds op derichting van de wind en werk nooit gegen de wind in.
4.2 GEBRUKS ALS ZUIGER (Afb. 6)
LET OP! Tijdens het werkken, moet de machine steeds stevig vastgehouden worden met twee handen, met het rechterhand op het bovenste handvat en het linkerhand op het onderste handvat, zodate opvangzak zich aan de linkerkant van de bediener bevindt.
Bij gebruik als zuiger, is het raadzaam de motor aan een middelmatige/hoge snelheid te gebruiken.
Voer het zuigwerk uit met het afgeronde uiteinde van de buis op enkele centimeters afstand van het terrein.
De opvangzak dient ook als filter, zoals die van een gewone huishoudelijkstofzuiger, waarom is het raadzaam dat:
- deze zak steeds vrij kan opzwellen en nicht verklemd is rond de steunriem;
- deze nooit volledigGVuld wordt;
- de opgezogen voorwerpen die de integritie ervan zouden+kennen compromitteren onmiddelijk verwijderd worden.
Om de opvangzak te ledigen moet men:
- de motor afzetten;
- de ritssluiting (1) openen en de zak ledigen, zonder deze van de verbindingsbuis los te make.
BELANGRIJK Bij gebruik als zuiger, mag men geen nat gras of natte bladeren opzuigen, om te ver maar den de rotor en de spiraal te verstroppen.
BELANGRIJK Bij gebruik als zuiger, kuren er möglichk per ongeluk voorwerpen opgezogen worden die de machine kuren verklemmen en de rotor kuren blokkeren. In dit geval:
stop onmiddelijk de motor;
- demonteer de zuigbuis;
- verwijder het vreemd lichaam vanuit de zuig-opening.
Verzeker u ervan date de rotor en het spiraalhuis
volledig vrij,zijn alvorens de machine opnieuw te gebruiken.
BELANGRIJK Een te volle zak vermindert de werkzaamheid van de machine en kan de motor doen oververhitten.
4.3 NA HET WERKEN
Na het werken:
Schakel de motor uit zoals eerder aangegeven (Hoofdstuk 6).
- Ontkoppel de kap van de bougie.
- Maak de opvangzak leeg in geval van gebruik als zuiger.
- Indien men de blaasbuizen wil verwijderen, moet men de bevestigingsvijs (1) en de waar bij horende rondsels (2) weeerplaatsen (Afb. 1 en 2).
- Als men de zuigbuizen wil verwijderen,要去 men het rooster (6) sluiten en de knop vastdraaien (5) (Afb. 2).
5. GEWOON ONDERHOUD
Een correct onderhoud is fundamenteel om in de tijd de oorspronkelijke efficicntie en gebruiksveiligheid van de machine in stand te honden.
LET OP! Tijdens het onderhoud:
Haal de kap van de bougie.
- Wacht tot de motor voldoende afgekoeld is.
- Werkhandsschoenen dragen
- Voer geen ingrepen uit zonder de nodige kennis en werktuigen.
5.1 OPSLAG
Na het werken, worden de machine zorgvuldig vrijgemaaakt van stof en vuil en worden de defecte onderdelen gerepareerd of verrangen.
De machine moet op een droge plaats bewaard worden en beschut gegen wee en wind.
5.2 CILINDER EN GELUIDSDEMPER
Om brandgevaar te beperken, worden de vleugels van de cilinder regelmatig gereinigd met perslucht en worden de zone van de geluidsdemper vrijgemaakt van stof, bladeren of ander afval.
5.3 STARTGROEP
Om oververhitting en schade aan de motor te voorkomen,要去en de roosters voor de aan-zuiging van de koellucht.altijd schoon en vrij van zaagsel en vuil+zijn.
Het starttouw moet verwangen worden bij de eerste tekenen van slijtage.
5.4 BEVESTIGEN
Controleer regelmatig of alle schroeven en moeren goed aangezet zich en of de handgrepen stevig vastzitten.
5.5 REINIGING VAN DE LUCHTFILTER (Afb.7)
BELANGRIJK Het is essentieel dat de luchtfilter gereinigd worden, voor de goede werkung en de levensduur van de machine. Werk nooit zonder filter of met een beschadigde filter, om geen onherrroepeleijke schade toe te brengen aan de motor.
De reiniging worden uitgevoerd elke 8-10 werk-uren.
Om de filter te reinigen:
- Draai de knop los (1), demonteer het deksel (2) en verwijder het filterelement (3).
- Was het filtrerelement (3) met water en zeep. Gebruik geen benzine of andere oplosmiddelen.
- Laat de filter drogen aan de lucht.
- Hermonteer het filtrelement (3) en het deksel (2) door het met de knop (1) te bevestigen.
5.6 CONTROLLE VAN DE BOUGIE (Afb. 8)
Periodiek worden de bougie gedemonteerd en geleinigd, door eventuale restjes te verwijderen met een me talen borsteltje.
Controleer en herstel de correcte afstand:tussen deelektrodes
Hermonteer de bougie en draai hem stevig vast met de bijgeleverde sleutel.
De bougie要去 ingeval van doorgebrande elek- troden of een beschadigde isolatie, en ieder geval elke 50 werkuren, verrangen worden door een bougie met analoge karakteristieken.
5.7. REGELING VAN DE CARBURATOR
BELANGRIJK Wanner de motor dreigt stil te vallen of indien men geen groot verschil in snelheid voelt wanner de versnelling worden ingeschakeld, dient men de carburatie lately afstellen.
Deze handeling moet uitgevoerd worden door uw Wederverkoper.
5.8LANGDURIGEPERIODEVAN INACTIVITEIT
BELANGRIJK Indien men van plan is de machine langer dan 2 - 3 maanden Niet te gebruiken, moe ten een aantal voorzorgsmaatregelen getroffen worden om problemen te vermijden bij het
hervatten van het werk of om permanente schade aan de motor te voorkomen.
5.8.1 Opberging
Alvorens de machine op te bergen:
Ledig de brandstoffank.
- Start de motor en LAST hem op het laagste toerental draaien tot de stilstand, zDat alle in het reservoir overgebleven brandstof opgebruikt worden.
- Laat de motor afkoelen en verwijder de kap van de bougie.
5.8.2 Hervatten van de activiteit
Wanner de machine weeR gestart wordt:
Hermonteer de kap op de bougie.
Bereid de machine voor zoals aangegeven in het hoofdstuk "Voorbereiding voor het werk".
6. BUITENGEWOON ONDERHOUD
Deze ingrepen mogen enkel door uw Verkoper uitgevoerd worden.
Handelingen die uitgevoerd werden in nicht geschikte structuren of door onbekwame personen doen de garantie vervallen.
6.1 BRANDSTOFFILTER
| ONDERHOUDSPROGRAMMA
De intervallen haben enkel betrekking op gewone gebruiksomstandigheden. Indien de dagelijkse gebruiksperiode langer is of indien de werkconditions moeilijk+zijn (zeer stoffige werkzones,enz.), dient men de aangegeven intervallen in overeenstemming teverkarten. | Alvorens het werk aan te vangen | Aan het einde van het dagelijkxwerk | Na iedere stop voor bijvullen | Wekelijks | Maandelijks | Om de 12 maanden | In geval van problemen | In geval van beschadiging | Indien nodig |
| Volledige machine | Visuele controle (condities, slijtage, lekken) | ●● | | | | | | | | |
| Reiniging ● | | | | | | | | | |
| Handgreep Controle werkzaamheid ● ● | | | | | | | | | |
| Luchtfilter | Reiniging ● ● ● | | | | | | | | | |
| Vervangting ● ● | | | | | | | | | |
| Filter in brandstoftank | Controle ● | | | | | | | | | |
| Vervangting van de filter | | | | | | ●●● | | | |
| Carburator | Controle toerenal | ●● | | | | | | | | |
| Regeling van het minimumtoerenal | | | | | | | | | ● |
| Bougie | Afstelling afstand elektroden | | | | | | | ● | | |
| Vervangting na 100 werkuren | | | | | | | | | |
| Koeloppeningen | Reiniging | | | | | | | | | ● |
| Alle toegankelijke schroe-ven | Controle ● | | | | | | | | | |
| Vastklemmen | | | | | | | | | ● |
| Antitrilelementen | Controle | ● | | | | | | ●● | | |
| Vervangging 1) | | | | | | | | ● | |
| Veiligheidslabsels | Vervangging ● | | | | | | | | | |
| Geluidsdemper | Reiniging 1) | | | | | | | ● | | |
1) Men raadt aan dit werk door een Servicecentrum te lately uitvoeren.
Gebruik uitsluitend originele reserveonderdelen.
In het reservoir werd voorzien in een filter die voorkomt dat onzuiverheden binnendringen in de motor.
Eenmaal per staat moet de filter verwangen worden door uw verkoper.
6.2 REGELING VAN DE CARBURATOR
De carburator werd in de fabriek geregeld met het oog op de Beste prestaties in alle omstandigheden, met een minimale uitstoot van schadelijke gassen, overeenkomstig de geldende normen.
In geval van schaarse prestaties, wendt u zich tot de Verkoper voor een controle van de brandstoftoevoer en de motor.
| Verkeerde samenstelling van het(AP) | Bereid het(AP) volgens de aanwijzingen (zie hoofdstuk 2) |
| Brandstofproblemen Contaceer uw Verkoper |
| 5. De machine begint op abnormale wijze begint te trillen |
| Beschadiging of losgekomen delen | Schakel de motor uit en koppel de kabel van de bougie los Controller eventuele beschadigingen; Controller of er delen losgekomen zich en schroef ze wee vast.Voer de controles, verwangenigen of herstellingen uita bij een Gespecialiseerd Centrum |
7. STORINGEN
| Wat te doeen bij ... |
| Oorsprong van het probleem | Correctieve actie |
| 1. De motor start nicht of blijft nicht draaien |
| De startprocedure is nicht correct | Volg de aanwijzingen (zie hoofdstuk 3) |
| De bougie is vuil of de afstand:tussen de elektroden is nicht gespast | Controler de bougie (zie hoofdstuk 5) |
| Verstopte luchtfilter Reinig en/of verrang de filter (zie hoofdstuk 5) |
| Brandstofproblemen Conta:teer uw Verkoper |
| Zuigrooster open zonder dat de eerste zuigbuis gemonteerd werden | Hersluit het rooster of monteer e eerste zuigbuis (zie hoofdstuk 1) |
| 2. De motor start maar hebft weinig vermogen |
| Verstopte luchtfilter Reinig en/of verrang de filter (zie hoofdstuk 5) |
| Brandstofproblemen Conta:teer uw Verkoper |
| Blaasbuis of zuigbuis nicht gemonteerd | Monteer de buis |
| 3. De motor werkdt onregelmatig of hebft geen ver-mogen bij belasting |
| De bougie is vuil of de af-stand:tussen de elektroden is nicht gespast | Controler de bougie (zie hoofdstuk 5) |
| Brandstofproblemen Conta:teer uw Verkoper |
| Opvangzak vol of verstocht | Ledig de zak (zie hoofdstuk 4) |
| 4. De motor maakt teveel rook |
INNHOLD
NL • De inhoud en de afbeeldingen van deze gebruikshandleiding werden gerealiseerd voor rekening van ST. SpA en zijn beschermd door het autoursrecht – Elke Niet-geauthoriserde reproductie of wijziging, ook gedeelijke, van het document is verboden.
