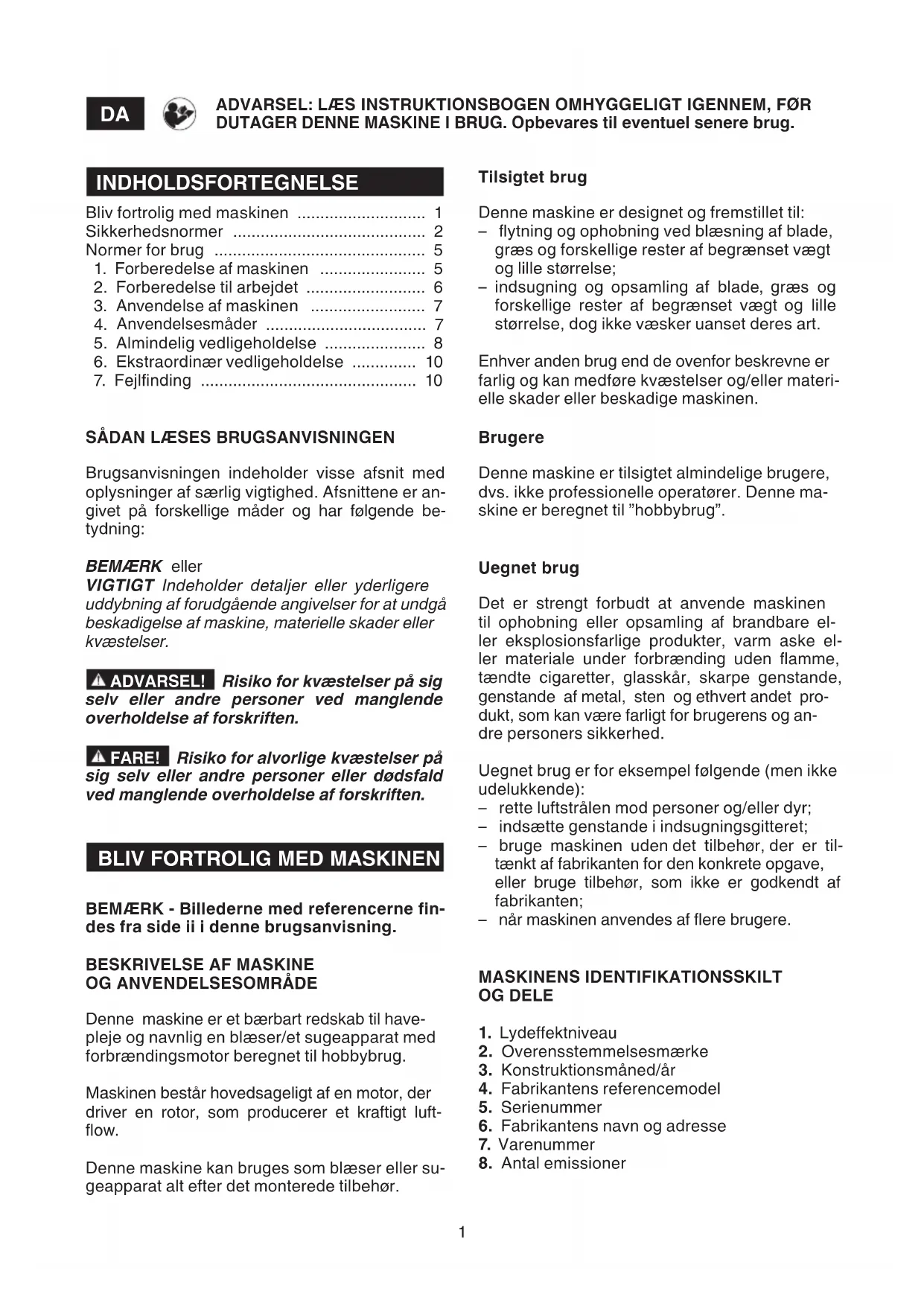

BRUGSANVISNING ABL 27 V ALPINA

Bliv fortrolig med maskinen 1
Sikkerhedsnormer 2
Normer for drug 5
1. Forberedelseaf maskinen 5
2. Forberedelse til arbejdet 6
3.Anvendelseafmaskinen 7
4.Anvendelsesmader 7
5. Almindelig vedligeholdelse 8
6. Ekstraordinaer vedligeholdelse 10
7. Fejlfinding 10

SADAN LAESES BRUGSANVISNINGEN

Brugsanvisningen indeholder visse afsnit med ophysninger af særlig vigtighed. Afsnittene er an-givet på forskellige mader og har følgende betydning:

BEMAERK eller

VIGTIGT Indeholder detaljer ellr yderligere uddybning af forudgagaende angivelser for at undga beskadigelse af maskine, materielle skader eller kvestelser.

ADVARSEL! Risiko for kvæstelser på sig selv eller andre personer ved manglende overholdelse af forskritten.

FARE! Risiko for alvorlige kvaestelser pa sig selv eller andre personer eller dodsfald ved manglende overholdelse af forskriften.

BLIV FORTROLIG MED MASKINEN

BEMAERK - Billederne med referencerne findes fra side ii i donne brugsanvising.

BESKRIVELSE AF MASKINE OG ANVENDESESOMRADE

Denne maskine er et bærbart redskab til havepleje og navnlig en blæser/et sugeapparat med forbrændingsmotor beregnet til hobbybrug.

Maskinen bestar hovedsageligt af en motor, der driver en rotor, som producerer et kraftigt luftflow.

Denne maskine kan bruges som blaeser aller sugeapparat alt after det monterede tilbehør.

Tilsigtet drug

• flytning og ophobning ved blaesning af blade, græs og forskeiligere rester af begrænsenet vægt og lille storrelse;
• indsugning og opsamling af blade, græs og forskellige rester af begrænset vægt og[lille størrelse, dog ikke væsker uanset deres art.

Enhver anden brug end de ovenfor beskrevne er farlig og kan medfore kvæstelser og/eller materielle skader eller beskadige maskinen.

Brugere

Denne maskine er tilsigtet almindelige brugere, dvs. ikke professionelle operatører. Denne maskine er beregnet til "hobbybrug".

Uegnetbrug

Det er strengt forbudt at anvende maskinen til ophobning eller opsamling af brandbare eller eksplosionsfarligeprodukter, varm aske eller materiale under forbranding uten flamme, tændte cigarette, glasskar, skarpe genstande, genstande af metal, sten og ethvert andet produkt, som kan vare farligt for brugerens og andre personers sikkerhed.

Uegnet brug er for eksempel ffolgende (men/DDukkende):

• rette luftstralen mod personer og/eller dyr;
• indsætte genstande i indsugningsgitteret;
• bruge maskinen.uden det tilbehør, der er tiltaenk't af fabrikanten for den konkrete opgave, eller bruge tilbehør, som ikke er godkendt af fabrikanten;
• nár maskinen anwendes af flere brugere.

MASKINENS IDENTIFICATIONSSKILT OG DELE

1. Lydeffektniveau
2. Overensstemmelsesmærke
3. Konstruktsmaned/
4. Fabrikantens referencingmodel
5. Serienummer
6. Fabrikantens navn og adresse
7. Varenummer

8. Antal emissioner

9. Motorenhed

10. Maleflaske til brændstof
11. Værktøj med skruetraækker og taendrørsnøgle

1. Førsteblæserør
2. Andet blaeser or (flad ende)
   15a. Andet blaeseror (rund ende)

1. Overste handtag
2. Nederste handtag
3. Afbryder til motor
4. Hastighedsregulator
5. Lasehandtag til hastighedsregulator
6. Startgreb
7. Starter

8. Primer

9. Daeksel til brændstoftank

10. Taendrør
11. Lag til luftfilter
12. Indsugningsgitter

Skriv maskinens identifikationsoplysninger i felterne på etiketten på indersiden af forsiden

SYMBOLER PÄ MASKINEN (findes kun i nogle modeller)

1. Blandingstank
2. Stillinger for afbryderen til standsninq af motoren

a = stop
b = k orsel

1. Starter

a = RUN = almindelig drift og start med varm motor

b = CHOKE start med kold motor

1. Speederhandtag
   a = minimum
   b = maksimum

SIKKERHEDSFORSKRIFTER

Deres maskine skal anwendes med forsigtighed.

På maskinen har vi derfor anbragt nogle etiketter for at minde om de vigtigste forholdsregler

under brugen. Etiketternes betydning er forkla-ret nedenfor.

Desuden anbefaler vi, at De omhyggeligt Iaeser sikkerhedsnormerne, som findes i det tilsvarende kapitel i donne brugsanvisning.

Odelagte ell er ulaeselige etiketter skal udskiftes.

1. Advarel! Fare. Hvisijke maskine anvendenukorrekt, kan den vare farlig for brugeren og andre. Laes brugsanvisningen indenbrug afijke maskine.
2. Hold andre personer væk fra arbejdsområdet under brug af maskinen.
3. Brugeren afijke maskinen, narijke anvendes under normale betingelser haver dag og kontinuerligt, kan udsættes for et stojni-veau pa 85 dB (A) eller mere. Anvend beskyttelsessbriller og horeværn.
4. Bær arbejdshandsker og sikkerhedsfodtøj!
5. Fare for lemlæstelse! Maskinen må ikke anvendes, mens gitteret er abent.

SIKKERHEDSNORMER skal overholds omhyggeligt

Denne maskine er meget stojende og kræver brug af horeværn.

A) TRAENING

1) ADVARSEL! Læs brugsanvisingen, inden maskinen anvendes. Bliv fortrolig med maskinens betjening og dermed delve brugen af maskinen. Lær at standse motoren hurtigt.
2) Lad aldrig børn eller personer, som ikke har det nødvendige kendskap til brugsanvisningen, bruge maskinen. Der kan lokalt nære fastsat en minimum aldersgrænse for brug af maskinen.
3) Maskinen må ikke anwendes, hvis brugeren føler sig træt eller utilizespas, eller hvis brugeren har indtaget lægemidler, euforiserende stoffer, alko-hol uller andre stoffer, som kan pávirke hans uller hendes reflekser uller opmærksomhed.
4) Vær opmaerk som pa, at operatoren erler brugeren er ansvarlig for ulykker, som pafores andre personer eller deres ejendom.
5) Hvis maskinen videresaelges aller udlanes, skal man sorge for, at brugeren gores bekendt med anvisningerne iijkebrugsanvisning.

B) FORBEREDELEE

1) Under arbejdet skal man barea en hensigtsmaessig paklaedning, som不信 skal vare til gene for brugeren.

• Baer tætsiddende beskyttesestøj, vibrationsdæmpende handsker, beskyttesesbriller, støvmaske, horeværn og skæresikre sko med skridsikker sal.

• Bær ikke halstørklæder, kitler, halskæder og/ller hængende eller bredt tilbehør, som kan sætte sig fast i maskinen.

• Langt帽子 holdes forsvarligt samlet.
  2) ADVARSEL: FARE! Benzin er meget brandfarlig.
• Opbevar brændstoffet i de fertil beregnede dunke.
• Brændstoffet mä kun afterfyldes udendørs ved hjælp af en tragt. Det er forbudt at ryge under denne operation og i forbindelse med enhver handtering af brændstoffet.
• Abn brandstoftankens daksel langsomt for gradvist at aflaste det interne tryk.
• Fyld brandostoffet på, inden motoren startes; pafyld aldrig brandostoffet, og fjern aldrig brandostoftankens dæksel, narr motoren er i gang eller stadig er varm.
• StartCREASE motoren, hvis der er spildt brændstof, men flyt i stedet maskinen væk fra det forurenede omrade for at undgå brand. Vent, indtil brændstoffet er fordampet, og benzindampene er forsvundet.
• Sørg altid for at stramme dækslet godt, bade på brændstoftank og benzindunk.
• Rens straks ethvert spor af brændstof, der matte vare spildt over maskinen aller pa jorden.
• Start aldrig maskinen på det sted, hvor pafyldningen er foregået. Start af motoren skal ske i en afstand på mindst 3 meter fra det sted, hvorder er foretaget pafyldning af brændstoffet.
• Undgå kontakt mellem brændstof og toj; skulle dette alligevel ske, skal De skifte toj, inden De starter motoren.
  4) Udskift defekte aller beskadigede lydpotter.
  5) For brug af maskinen, foretag da et generelt eftersyn af maskinen, og især:
• Speederhandtagets bevægelse skal frei og uhindret. När der gives slip på handtaget, skal det automatisk og hurtigt vende tilbage til neutralposition.
• Afbryderen til standsnig af motoren skal kunne flyttes,uden besvær fra den ene position til den,anden.
• De elektriske kabler, og især tændrørskablet, skal vare hele for at undgå dannelse af gni-ster, og tændrørshæten skal vare korrekt monteret på tændrøret.
• Maskinens handtag og beskytTEL ser skal vare rene, tøre og solidt fastgjort til maskinen.
• BeskytTELserne ma aldrig vare beskadigede.
  Rotoren mä ikke beskadiget.
• Opsamlingsposen ma ikke beskadiget.
  6) Kontroller—hele arbejdso MRdet grundigt, og ved brug af en rive ell er af en fejekost, fjern alt det, som kan slynges ud af maskinen (nár den bruges som blaeser), tilstoppe indsugningsroret (nár maskinen bruges som sueapparat) eller

1) De roterende dele kan medfore alvorlige kvæstelser. Undgå at røre ved de roterende dele mens de endnu er i bevægelse.
2) Maskinen mä ikke anvendes i nærheden af abne vinduer.
3) Ved at bruge maskinen ved jævn hastighed, og ved at holde godt fast på grebet, med en passende styrke, er det muligt at reducere vibrationsniveauaut. En lav motoromdrejningshastighed medfører et lav't stojniveau. Af这部分 ground skal maskinen anwendes ved den minimalt tilladelige omdrejningshastighed, der gør det muligt at udføre arbejdet. I lobot af arbejdsdagen, skal man holde hyppige og passende pauser for at undgå skader forarssaget af vibrationerne og horeskader.
4) Start aldrig motoren i et lukket rum. Der kan opstä farlige kuliltedampe.
5) Arbejd udelukkende i daglys aller med en god kunstig belysning. Sigtforholdene skal vare gode.
6) Det anbefales let at fugte underlaget ved arbejde i stovede omgivelser.
7) Undgå at vare til gene for de nærmeste omgivelser. Brug kun maskinen til fornuftige tider (ikke tidligt om morgenen eller sent om aftenen/natten, nar der kan vare til gene for de nærmeste omgivelser).
8) Montér aldrig apparater aller tilbehör på maskinen,;nár de/DDke er tiltænktller godkendt af fabrikanten.
9) Brug aldrig maskinen:\ eden at have monteret alt tilbehør, der er tiltænk't den pagældende brugsform (blæsning eller ind-sugning);

med personer, specielt born, ellr dyr i naehen den;

i lukkede miljoer, i tilstedevarelse af fordampningstab, i eksplosionsfarlig atmosfere aller i nærheden af brandfarligt materiale uller elektriske apparater.

10) Indtag en rolig og stabil position:

• Undgå savidt muligt at arbejde over våd ell er glat jord, eller pa en jordbund, der er alt for ujævn uller stejl, og som ikke sikrer brugerens stabilitet under arbejdet.
• Lob aldrig, men gå og pas pa alle ujævnheder i jorden og eventuelle hindringer.
• Vurdér de potentielle risici i terrænet, hvormaskinen skal anvendes, somt iværksæt de nødvendige sikkerhedsforanstaltninger for dig selv og de øvrige personer. Dette gælder specielt med hensyn til skræninger, kuperet, glat ellerr ustabilt terræn.

11) När motoren startes, skal maskinen holdes fuldstændigt fast:
- Kontroller, at andre personer befinder sig i en afstand på mindst 15 meter fra maskinens arbejsradius.
- Ret/DDpotten og hermed udstodnings-dampene mod brandfarlige materialer.
12) Motorens indstilling mä ikkeændres, og det allerede fastlagte omdrejningstal ikke overskrides.
13) Udsæt ikke maskinen for overdrevne belastninger, og brug ikke en lille maskine for at udføre etHardt arbejde;brugen af en hensigtsmaessig maskine mindsker risiciene og forbeder arbeb-dets kvalitet.
14) Pas pågressive at stødke kraftigt på uvedkommende genstande, og pas på eventuel udslyngning af materiale og stov som folge af luftstrømen. Ret aldrig luftstralen mod personer eller dyr.
15) Vær altid yderst papasselig for at undgå, at det fjernede materiale eller det løftede støv medforer skader på personer, dyr eller ejendom, nar maskinen bruges som blæser. Tag altid vindretninger i betragting, og arbejd aldrig i modvind. Anbring altid blæserørets forlængelsessetykke sādan, at luftflowet følgerterrænet.
16) Indsæt aldrig genstande i sugeabningen (när maskinen bruges som sugeapparat), og undgå at suge store genstande, som kan beskadige rotoren.
17) Under fonctionen, hold hænderne væk bade fra indsugningsgitret og luftudgangsabningen, og undgå at hindre luftgennemgangen.
18) Stands motoren:
- när der monteres eller fjernes tilbehör til blæsningen aller indsugningen;
- när maskinen bliver afterladt Eden opsyn;
- forpafyldning afbrændstof;
under flytningerne fra det ene arbejdsomrade til det andet.
19) Stands motoren, og frakobl tendrorskablet:
- inden kontrol, rengöring eller reparation af maskinen;
- after indsugning af uvedkommene genstande. Undersog om maskinen er beskadiget, og reparer den eventuelt, inden arbejdet genoptages;
- hvis maskinen beynder at vibrere unormalt (sorg da hurtigt for at &, og fjerne Årsagen til++,
- när maskinen/DDKE anvendes.
20) For at undgå brandrisiko, ma maskinen ikke afterlades i umiddelbarærhed af tøre blade, græs eller andet brandbart materiale, mens motoren er vamp.
21) ADVARSEL - Stands straks motoren i tilfælde af brud eller ulykker under arbejdet, og flyt maskinen væk fra stedet for at undgå yderligere

skader eller kvæstelser på sig selv erller andre personer. Yd straks den质地ende forstehjælp, hvis ulykken har medfort kvæstelser. Kontakt sygehus o.l. vedrørende den质地ende behandling. Fjern omhyggeligt alle rester, som i tilfælde af uagtsomhed kan medføre skader eller kvæstelser af personer og dyr.

22) ADVARSEL - Det oplyste stoj- og vibrationsniveau i brugsanvisingen svarer til maskinen maksimale driftsvaerdier. Manglende vedligeholdelse over markant indflydelse pa udsendelsen af stoj og vibrationner. Det er derfor nodvendigt at ivarksette forebyggende foranstaltninger, der er i stand til at fjerne mulige skader som folge af hoj stoj og vibrationner. Vedligehold maskine, bær horeværn, og hold pauser under arbejdet.
23) Langvarig udsættelse for vibrationer kan medfrole skader og neurovaskulare forstyrelser (nærmere betegnet: "Raynaud's fænomen" aller "hvid händ"), specielt hos.personer, der lider af kredsløbsforstyrelser. Symptomerne, som kan involvere hænder, handled og fingre, viser sig som tab af folsomhed, slovhed, kløen, smerter, affarvning ogændring i hudens struktur. Disse virkninger kan forstærkes af en lav rumtemperatur og/eller et overdrevet greb på handtagene. Så snart symptomerne viser sig, reducér da maskinens anvendelsestid, og kontakt en læge.

D) VEDLIGEHOLDELSOG OPBEVARING

1) ADVARSEL! - Fjern tændrørshætten, og læs anvisningerne, inden der foretages et hvilket som helst indgrep for rengring eller vedligeholdelse. Anvend passende beklaedning og arbejdshandsker i alle de situationer, der indebær risiko for hænderne.
2) ADVARSEL! - Brug aldrig maskinen med slidte eller ødelagte dele. Defekte eller ødelagte dele bør altid udskiftes og ikke repareres. Brug kun originale reservedele. Brug af reservationele af,anden kvalitet og/eller reservationele,der ikke korrekt monteret,forringer maskinens sikkerhed,kan medføre ulykker erler personskader og frihholder fabrikanten fra enchver forpligtelse og ethvert ansvar.
3) Alt justerings- og vedligeholdelsesarbejde, der ikke er beskrevet i dette brugsanvisning, skal udføres hos Deres forhandler eller et spezialiseret servicecenter, som er i besiddelse af den nødvendige fagkundskab og det nødvendige udstyr for at gennemføre arbejdet korrekt og for at opretholde maskinens oprindelige sikkerhedsniveau. Indgreb, der er udført af uegnede instanser eller ukvalificerede personer, medfører bortfeld af erhver form for garanti og erhver forpligtelseller ansvar fra fabrikantens side.
4) Lad møtrikker og skruer forblive tilspaendte,

sã maskinen altid er klar til sikker brug. Det er vigtigt for sikkerheden og ydelsen, at der foretages en regelmæssig vedligeholdelse.
5) Der mä ikke foretages andre indgreb på maskinen end dem, der er beskrevet i dette brugsanvisning, og de mä kun foretages, hvis man rader over den nødvendige kompetence og passende udstyr.
6) Henstil不解 en maskine med benzin i brændstoftanken i et rum, hvor benzindampen kan na en flamme, en gnist aller en varmekilde.
7) Lad motoren kole af, inden maskinen sættes i et hvilket som helst rum.
8) For at reducere brandfaren skal motor, lydpotte og det rum, hvor benzinen er opbevaret, holds fri for savsmuldsrester, kviste, blade ell overdrevent smoremiddel. Efterlad icke kasser med materialerester i et lukket rum.
9) Hvis brændstoftanken skal tommes, bør dette gores i det fri og med afkølet motor.
10) Baer arbejdshandsker hver gang, De foretager vedligeholdelsesarbejde.
11) Inden maskinenHenstilles, bOr De sikre Dem, at alle nogler og vedligeholdelsesværktoj er fjernet.
12) Maskinen skalHenstilles pa en sadanmade, at den ikke kan vaere tilgengelig for born!
13) Kontroller opsamlingsposen ofte. Herved forebygges slitage og forringelse af kvaliteten.

E) TRANSPORT OG FLYTNING

1) Hver gang maskinen skal flyttes aller transporteres, skal De gore folgende:
- Stands motoren, og frakobl tændrørsktablet:
- Tag udelukkende fat i maskinen ved handtage, og vend rorene pa en sadan maje, at de不同程度 kommen i vejen.
2) När maskinen Transporteres med et køretøj, skal røre nfjernes, og maskinen skal placeres således, at den ikke kan medføre risiko for personer. Maskinen skali øvrint fastgores solidt for at undgå væltning, som kan medføre beskadi-gelser og spild af brændstof.

F) MILJØBESKYTTALSE

Miljobeskyttelsen er et relevant aspekt, som bør have høj prioritet under anvendelse af maskinen - dette vil gavne bade vores fællesskab med andere mennesker og det miljo, vi lever i. Undgå at virke forstyrrende for nabolaget.

Overhold nõje de lokale bestemmelse hvad angár bortskaffelse af emballage, olie, benzin, batterier, filtre, slidte dele og enhver komponent, som kan pāvirke miljøet. Disse typer affald mä ikke bortskaffesammen med husoldningsaffaldet men skal i stedet holds adskilt og afleveres til egnede samlestationer, som vil

sorge for genbrug af materialerne.

Overhold noge de lokale normer, nár De bortskaffer restmaterialiet.
- Afterlad ikke maskinen i miljøet, nær den bortskaffes, men henvend Dem i stedet til et genbrugscenter i henhold til de gældende lokale bestemmelse.

NORMER FOR BRUG

BEMAERK - Billederne med referencerne findes fra side iii i dette brugsanvising.

1. FORBEREDELSEFMASKINEN

Maskinen kan anvende som blaeser aller som suegapparat. Til hver af disse brugsformer er det nodvendigt at montere korrekt de medfol-gende tilbehør.

ADVARSEL! Udpakningen og den en delige samling skal udfores pa en flad og solid overflade, hvor der er tilstrækkelig plads til at flytte maskinen og emballagen, og altid med anvendelse af egnet værktøj.

VIGTIGT Sikkerhedssysteme umuliggor motorstart hvis indsugnings-eller blaeserorene ikke er monteret korrekt.

1.1 ANVENDELSOM BLAESER (Fig. 1)

• Justér fremspringene på det første rør (1) med rummene for luftens udgangsmunding og skub roret ind til bunds, sä det sidder godt fast.
• Juster rummet til det andet blæserør (3) med fremspringet (4) på det对不起 rør, skub røret ind og drej det 90^ i retning med uret i en af de to forudsete positioner, sä det sidder godt fast.

BEMAERK Det andet ror, med flad ellr rund en de, monteres afhaengigt af arbejdstypen.

For at fjerne det forste ror (1), indfor den medfol-gende skruetrakker i hullet (5) og tryk til bunds indtil det er muligt at trakke roret ud fra luftens udgangsmunding.

1.2 ANVENDELSOM SUGEAPPARAT (Fig. 2)

• Juster fremspringene pa opsamlingsposensposens forbindelsesrør (1) med rummene (2) for luftens udgangsmunding og skub roret ind til bunds, sa det sidder godt fast.
• Indsæt mundstykket ved enden af forbindelsesrøret (1) i den dertil beregnede Åbning i opsamlingsposen (3) og luk derefter Åbningen

med velcroremmen (4).

• Forbind det forste indsugningsr (5) til det andet (6), ved at justere de to henvisningspile (7) og ved at skubbe til bunds indtil fremspringet (6a) pa det andet r, sidder godt fast ind i hulllet (5a) pa det forste indsugningsr.
• Indfor den medfolgende skruetrækker i hullet (8) og tryk for at frigive stopanordningen og abne beskyttelsesgitteret (9).
• Justér henvisningsstifterne (10) med de tilsvarende rum (11) på det første indsugningsrør og drej det mod uret, indtil det sidder godt fast.
• Placér opsamlingsposen på skuldrene og justér højden ved hjælp af selen.

BEMERK Samlingen er korrekt udfort, när sugeabningens affasede del vender mod jorden.

2. FORBEREDELS TIL ARBEJDET

2.1 KONTROL AF MASKINEN

Det folgende skal udfores, inden arbejdet startes:

• Kontroller, at der/DD findes lse skruer paskinen;
• när maskinen anwendes som sugeapparat skal man kontrollere, at opsamlingsposen er intakt og helt lukket, og at lynlåsen virker korrekt;
• Kontroller, at luftfiltret er rent;
• Kontroller, at handtagene er fastspændt;
• placér tilbehorene i overensstemmelse med den type arbejde, der skal udfores (blæsning ell er indsugning) og kontroller, at de er korrekt fastgjort;
• fyld brændstof pa som angivet nedenfor.

2.2 FORBEREDELSE AF BLANDINGEN

Denne maskine er forsynet med en 2-taktsmotor, der kræver en blanding af benzin og smøreolie.

VIGTIGT Anvendelse af ren benzin beskadiger motoren og medforer bortfald af garantien.

VIGTIGT Anvend kun brændstof og smoremidler af upåklagelig kvalitet for at bevare ydelsen og sikre en lang levetid for de mekaniske dele.

2.2.1 Egenskaber for benzin

Anvend kun blyfri benzin (gron benzin) med et oktantal, der icke er lavere end 90 N.O.

VIGTIGT Blyfri benzin har tendens til at danne bundfald i beholderne, hvis den opbevares i over 2 maneder. Anvend altid frisk benzin!

2.2.2 Egenskaber for olie

Anvend udelukkende syntetisk olie af en upåklagelig kvalitet, der er specifik for 2-taktsmotorer. Hos Deres forhandler kan De fø olier, der netoper designet foronne type motor, og som sikrer et højt beskyttelsesniveau.

2.2.3 Forberedelse og opbevaring af blandingen

FARE! Benzinen og blandingen olie/benzin er brandfarlige!

• Opbevar benzinen og blandingen i beholderde, der er godkendt for brændstoffer, pa et sikkert sted, der er væk fra varmekilder eller abne flammer.
• Beholderne ma ikke vare tilgengelige for born.
• Ryg ikke under forberedelse af blandingen, og undga at indände benzindampene.

For at forberede blandingen:

• Hæld ca. halvdelen af benzinmaengden i en godkendt dunk.
• Tilsæt hele maengden olie ifolge tabellen.
• Tilsæt resten af benzinen.
  Luk daekslet ingen, og omryst kraftigt.

VIGTIGT Blandingen er udsat for eeldning.

VIGTIGT Rens beholderne for benzin og blanding jævnligt for at fjerne et eventuelt bundfald.

2.3 PAFYLDNING AF BRAENDSTOF

ADVARSEL! Abn dunkens daksel for-sigtigt, idet dunken kan vare under tryk.

Det falgende skal foretages, inden pafyldningen udfores:

• Anbring maskinen plant, i en stabil position og med tankdakslet opad.
  Rens bade daekslet og omkring daekslet for at undga, at snavs falder ind under pafyldningen.
• Abn tankdaekslet forsigtigt for gradvist at aflaste trykket.

For at fylde brændstof pa:

Ryst dunken med blandingen kraftigt.

• Hæld en mængde blanding, der er passende egnet til det arbejde, der skal udfores, i den medfolgende mæleflaske ved hjælp af en tragt.
• Pafyld og undgå at fylde tanken helt op til randen (Fig.3).

BEMERK Det optimale indhold i maskinens tank svarer til ca. halvdelen af moleflaskens rumfang.

ADVARSEL! Luk altid brændstoftankens dæksel igen, og stram det godt til.

ADVARSEL! Fjern ethvert spelur af blanding, der matte vare spildt pa maskinen ellerrjorden, og start icke motoren, for benzindampene er helt forsvundet.

3. ANVENDELS AF MASKINEN

3.1 START AF MASKINEN

För motoren startes, anbring maskinen i en stabil position og tjek, at maskinen ikke hviler på blæse- eller indsugningsrøret.

3.1.1 Koldstart

Ved "koldstart" forstås start, när motoren har været slukket i mindst 5 mi nutter, eller after pa-fyldning af brændstof.

Fremgangsmåde ved start af motoren (Fig. 4):

1. Betjen starteren ved at sætte handtaget (2) i positionen «CHOKE».
2. Tryk på primer-knappen (3) 7-10 gange for at sætte karburatoren i gang.
3. Hold maskinen godt fast med en hand pa handtaget (6) for-ie at miste herredommet under startfasen.
4. Trak langsom t i startgrebet i 10 - 15 cm, ind- til der mærkes en vis modstand; trak derefter hardt nogle gange, indtil de forste startlyde kan hores fra motoren.

VIGTIGT For at undgå brud, ma snoren ikke trækkes i hele sin længde, snoren ma ikke glide langsforallingshullets kant, og grebet skal slippes gradvist, sáledes at det ikke vender for voldsomt tilbage.

1. Stil stangen (2) tilbage i position "RUN".
2. Trakigen i startgrebet, mens hastighedsregulatoren (4) holds ibund, indtil motoren starter normalt.
3. Sā snart motoren er startet, tryk kortvarigt på speederen (4) for at bringe motoren tilbage på minimum.
4. Aktivé speederen nogle gange for at opvarme motoren før maskinen tages i brug.

VIGTIGT Hvis grebet pa startsnoren betjenes flere gange med indkoblet starter, kan motoren "drukne"med det resultat, at det kan blive svart at starte maskinen.

Hvis motoren drukner, gentag flere gange proceduren til varmstart, for at fjerne det overskydende brandstof.

3.1.2 Varmstart

Til varmstart umiddelbart after at motoren er standset), følg punkterne 2-3-4-6 i den ovenstående procedure, men sørg ogsa for at aktivere taendsatsen (primer) (3) kun 2 eller 3 gange.

3.2 JUSTERING AF HASTIGHED (Fig. 4)

Rotorens omdrejningstal skal justeres i overensstemmelse med det arbejde, der skal udfores. Dette gores ved hjælp af hastighedsregulatoren (4) på det øverste handtag. Speederstangen kan holdes i alle onskede positioner ved brug af lasestangen (5).

3.3 STANDSNING AF MASKINEN (Fig. 4)

Fremgangsmåde ved standsnig af motoren:

Drej lasestangen (5) nad.
- Slip hastighedsregulatoren (4).
Tryk afbryderen (1) i position «O» indtil motoren standser, slip sa afbryderen, der automatisk stilles i position «I» for den afterfolgende start.

4. ANVENDELSMÄDER

4.1 ANVENDELSOM BLAESER (Fig. 5)

ADVARSEL! Hold altid fast i maskinen under arbejdet med hore hand pa det overste handtag.

Det er altid hensigtsmaessigt at justere motorhastigheden i forhold til den type materiale, der skal fjernes:

• anvend lave omdrejningstal for lette materialer og minded buske pa graes;
• anvend mellemstore omdrejningstal for at fjerne græs og lette blade på asfalt eller solid jordbund;
• anvend motoren ved store omdrejningstal til tungere materialer, sasom frisk sne aller omfangsricht smuds.

ner, dyr erler ejendom. Tag altid vindretnigen i betragtning og arbejd aldrig i modvind.

4.2 ANVENDELSOM (Fig.6)

ADVARSEL! Iobet af arbejdet skal man altid holde godt fat pa maskinen med to hender, med hore hand pa det overste greb, og med venstre hand pa det nederste greb, sa opsamlingsposen befinder sig til venstre for operatoren.

När maskinen bruges som sugeapparat, bør mo toren køre ved et mellemstort eller højt omdrejningstal.

Under sugningen skal rorets affasede ende holds i en afstand pa nogle centimeter fra jorden. Opsamlingsposen virker ogsa som filter - pa sam me MADE som en almindelig husholdningsstovsuger.

Afijke ground boR man vare op mærksom pa folgende:

• opsamlingsposen skal altid vare fri til at svulme op og må ikkevikles rundt om støteselen;
• opsamlingsposen mA ikke fyldes fuldstændigt op;
• eventuelle opsamlede genstande, som kunne forringe opsamlingsposens integritet, skal fjernes hurtigt.

VIGTIGT Nár maskinen bruges som sugeapparat, undgå at opsamle våde blade eller vådt græs for ikke at tilstoppe rotoren og huset.

VIGTIGT Ved anvendelse som sugeapparat er det muligt, at der ved et uheld opsuges objekter, somkommen til at sidde fast i apparatet og dermed blokerer ventilatoren. I dette tilfaelde skal man:

• straks standse motoren
• afmontere indsugningsrøret
• fjerne objektet gennem sugemundingen.

Sorg for at ventilator og spiralhus er helt frie, focr apparentet tages i brug igen.

VIGTIGT En alt for fuld pose nedsætter maskinens effektivitet og kan medføre overophedning af motoren.

Det falgende skal udfores, nar arbejdet er aflsuttet:

En korrekt vedligeholdelse er vAESentlig for pa en gang at bevar maskinens oprindelige effektivitet og sikkerhed.

ADVARSEL! Under vedligeholdelsesarbejdet:

• Fjern taendrørshætten.
• Vent, indtil motoren er passende afkølet.
• Baer arbejdshandsker..
• Indgreb ma kun foretages, hvis man rader over det ndvendige kundskab og passende udstyr.

5.1 HENSTILLEN

Hver gang, De afslutter arbejdet, skal De omhyggeligt rense maskinen for stov og rester, og e ven tuelle defekte dels kal repareres aller udskiftes.

Maskinen skal opbevares pa et tort sted og beskyttet mod vejrliget.

5.2 CYLINDER OG LYDDAEMPER

For at minimere brandrisiko skal cylinderens kølevinger jævnligt renses med trykluft, og lyddæmperens omrade skal frigøres for stov, blade og andre rester.

5.3 STARTBLOK

Startsnoren skal udskiftes, sä snart den begynder at vise tegn på slid.

5.4 FASTSPENDING

Kontroller periodisk, at samtige skuer og møtrikker er fastspændt, og at handtagene er solidt fastgjort.

5.5 RENSNING AF LUFTFILTRET (Fig. 7)

VIGTIGT Rensning af luftfiltret er væ sentligt for maskinens gode Funktion og holdbarhed. Arbejd aldrig uten filter, eller när filtreter beskadiget, da dette kan medføre uoprettelige skader ved motoren.

Rensningen skal foretages hver 8-10 timers ar

bejde. For at rense filtret:

• Skru drejehandtaget (1) af, afmonter daekslet (2) og fjern filter-elementet (3).
• Afvask filterelementet (3) med vand og sæbe. Anvend ikke benzin eller andre oplosnings-midler.
  Lad filtre tore i luften.
• Montér filter-elementet (3) og daekslet (2) og fastgör det ved hjælp af drejehandtaget (1).

5.6 KONTROL AF TÄNDRØRET (Fig. 8)

Med regelmæssigt mellemrum skal tændrøret udtages og renses med en metalborste for at fjerne eventuelle aflejringer.

Kontroller elektrodernes renhed og indbyrdes afstand.

Montér tændrøret igen og spænd det godt fast med den medfølgende nøgle.

Taendroret skal udskiftes med et nyt med tilsvarende egenskaber i tilfaelde af brændte elektroder aller nedslidt isolationsmaterialie, og under alle omstændigheder hvr 50 timers Funktion.

5.7 JUSTERING AF KARBURATOREN

VIGTIGT När motoren har tendens til at slukke, eller hvis man ikke mærker stor forskel på hastigheden after at have trykket på speederen, er det nodsvendigt at justere karbureringen. Dette indgrep skal foretages af din forhandler.

VEDLIGEHOLDELSESPROGRAM De anførte intervaller hemviser udelukkende til normale drugsstande. Hvis den daglige brug er mere langvarig, eller hvis driftsstandene er svare (meget støvede arbejdsområder, m.m.), skal de anførte intervaller forkortes på passende vis.		Før arbeitsstart	Ved arbeitsstul dagligt	Efter hvert stop til pafylarning	En gang om ugen	En gang om maneden	Hvert. 12.män	I tillefde af problemer	I tillefde af skader	Om nævdargument
Hele maskinen	Visuel kontrol (tilstand, slitage, lækager) ● ●
	Rengøring ●
Håndtag Driftskontrol ● ●
Luftfilter	Rengøring ● ● ●
	Udskiftning								●	●
Filter i brændstoffank	Kontrol							●
	Udskiftning af filter						●	●	●
Karburator	Kontrol af minimumhastighed	● ●
	Justering af tomgangshastigheden									●
Tændrør	Justering af elektrodernes afstand							●
	Udskiftning after 100 timers arbejde
Kølemundinger	Rengøring									●
Alle de tilgängelige skruer	Kontrol							●
	Spænding									●
Vibrationsdæmpende dele	Kontrol	●						●	●
	Udskiftning 1)								●
Sikkerhedsmærkater	Udskiftning								●
Lydpotte	Rengøring 1)							●

1) Disse indgrep skal udfores af et Assistancecenter Brug udelukkende originale reservedele.

VIGTIGT Hvis maskinen forventes uanvendt i mere end 2 - 3 maneder, skal der tages enkelte forholdsregler for at undgå vanskeligheder ved genoptagelse af arbejdet eller vedvarende beskadigelse af motoren.

5.8.1 Lagring

FornaskinenHenstilles:

• Tøm brændstoftanken.
• Start motoren, og hold den korende i tomgangshastighed, indtil den standser, for at forbruge alt det brændstof, der er tilbage i karburatoren.
  Lad motoren kole af og fjern hætten påændingsrøret.

5.8.2 Genoptagelse af arbejdet

Det flogende udefores, nár maskinen tages i brug.
igen:

• Taendingsrorets hætte genmonteres.
• Forbered maskinen som angivet i kapitlet "Forberedelse til arbejdet".

6. EKSTRAORDIN/ER VEDLIGEHOLDELSE

Disse indgrep ma udelukkende udfores af Deres forhandler.

Indgreb, der er udførf at uegnede instanser allerukvalificerede personer, medforer bortfald afenhver form for garanti.

6.1 BRAENDSTOFSFILTER

Inde i tanken er der anbragt et filter for at undgå, at urenheder traŋger ind i motoren.

Filtret bør udskiftes en gang om Året af Deres forhandler.

6.2 JUSTERING AF KARBURATOREN

Karburatoren er justeret pa fabrikken pa en sadanmade, at der i enhver anvendelsessituation opnas den maksimale ydelse med en minimal udledning af giftige dampe, under overholdelse af den gaelende lovgivning.

I tilfælde af)dárlig ydelse, henvend Dem til Deres forhandler for at f kontrolleret karbureringsfunktionen og motoren.

7. FEJLFINDING

Hvad skal gøres hvis ...
Årsag til problemet Afhjælpning
1. Motoren starter ikke stopper—hele tiden
Ukorrekt startprocedure Følg	anvisningerne(se kap. 3).
Tændrøret er snavset ellerukorrekt afstand mellemelektroderne	Kontrollerændrøret(se kap. 5).
Tilstopning af luftfilter Rengør og/eller udskiftfiltret (se kap. 5)
Driftsforstyrrelseri karburator	Kontakt Deres forhandler
Indsugningsgitter Åbneteden at have monteret detførste indsugningsrør	Luk gitteret uller monterdet første indsugningsrør(se kap. 1)
Blaese-ller indsugnings-rør ikke monteret	Montér røret
2. Motoren starter, men har begrænsenet effektivitet
Tilstopning af luftfilter Rengør og/eller udskiftfiltret (se kap. 5)
Driftsforstyrrelseri karburator	Kontakt Deres forhandler
3. Motoren virker uregelmæssigeller mangler effektivitet under belastning
Tændrøret er snavseteller ukorrekt afstandmellem elektroderne	Kontrollerændrøret(se kap. 5).
Driftsforstyrrelseri karburator	Kontakt Deres forhandler
Fuld ellertilstoppetopsamlingsspose	Tøm posing (se kap. 4)
4. Motoren oser for meget
Forkert sammensætningaf blandingen	Forbered benzinblandin-gen ifølge anvisningerne(se kap. 2)
Driftsforstyrrelseri karburator	Kontakt Deres forhandler
5. Maskinen beynder at vibrere unormalt
Nogle dele er blevetbeskadiget eller er lõse	Sluk maskinen og frakobilændrøskabletKontroller om der er tegnpå skaderKontroller om der findelsese del, og fastspænd demFå udførnt en yderligerekontrol, udskiftning eller reparation på et specialiseretservicecenter

INHALT

Miljövern mæ være et relevant og prioriter aspekt ved bruk av maskinen, til fordel for den siviliserte sameksistens og miljøet vi lever i. Unngå ä være et forstyrrende element for de nærmeste omgivelsene.

För arbeider begynner, er det nödvendig Å:

ADVARSEL! Tørk umiddelbart opp drivstoff som er sölt på maskinen eller på bakken, og ikke start motoren För bensindampen er oppløst.

3. BRUK AV MASKINEN

3.1 START AV MASKINEN

Det er alltid en fordel à tilpassé motorhastigehen til typen materiale som skal fjernes.

Maskinen mä oppbevares pa et tört sted i ly for vaer og vind.

5.2 SYLINDER OG LYDDEMPER

Monter pennpluggen pa nytt ved 日 skru den fast med nokkelen som folger med.

DA - Indhold og illustrationer i donne vejledning er blevet skabt pa vegne af ST. SpA og er beskyttet af ophavsret - Enhver gengivelse ell eandring, ogsa delvis, af dokumentet uten autorisation hertil er forbidt.
